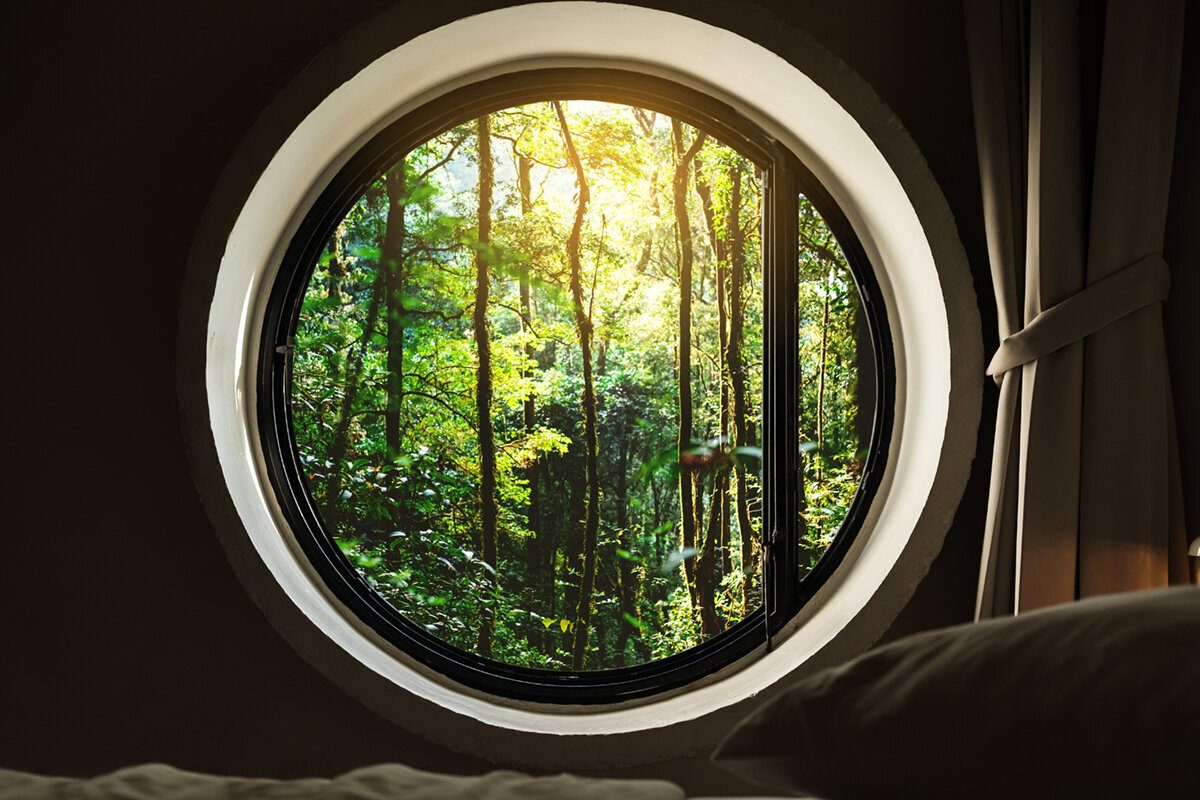

Správne plánovanie okrúhlych, oblúkových a štítových okien
Plánovanie okien
Okrúhle okno na schodisku, segmentový oblúk nad terasovými dverami alebo štítové okno pod strechou pôsobia prirodzene až vtedy, keď spolu ladia tvar, stavebný otvor a využitie. Pri neobdĺžnikovom zasklení je pohľadová stránka iba časťou rozhodnutia: má prvok privádzať svetlo, vetrať, rámovať výhľad alebo nadväzovať na existujúce členenie fasády? Aj malé rozhodnutia menia zameranie, delenie, kovanie, pripojovacie škáry a poradie prác na stavbe. Kto si najprv prezrie celú zostavu okien na fasáde a až potom vyberie jednotlivé špeciálne tvary, vyhne sa prvku, ktorý síce zaujme na náčrte, no po osadení pôsobí nepokojne alebo sa ťažko ovláda. Tento návod pomôže zosúladiť okrúhle, oblúkové a štítové okná so susednými obdĺžnikovými oknami, vrstvou izolácie a tesnenia aj postupom montáže.
Začnite usporiadaním okien, nie jednotlivým tvarom
Špeciálny tvar by mal mať v celkovom pohľade svoju úlohu. Okrúhle okno môže napríklad osvetliť schodiskové rameno, polkruh zvýrazniť horné ukončenie obdĺžnika a trojuholník nadviazať na sklon strechy. Nakreslite preto celú stranu fasády s výškami podlaží, prekladmi dverí, hranou strechy a všetkými osami okien. Mimoriadne dôležité sú pomyselné línie: leží stred okrúhleho okna na osi? Začína oblúk v rovnakej výške ako susedné preklady? Končia šikmé strany štítového okna v jednej rovine s geometriou strechy alebo sú od nej zámerne odsadené? Nejde len o otázky vkusu. Rozhodujú o tom, či otvor zostane čitateľnou súčasťou architektúry, alebo bude pôsobiť ako dodatočne vložený motív.
V interiéri platia iné referenčné body. Pred strešnou šikminou môže štítové okno priestor opticky zvýšiť, kým okrúhle okno na podeste vytvorí cielený ostrov svetla. Skontrolujte smer pohľadov, zariadenie a budúce čistenie, nielen pohľad zvonku. Pre miestnosť, ktorá potrebuje najmä denné svetlo, je okno s pevným zasklením prirodzeným porovnávacím základom: jeho tvar sa môže sústrediť na svetlo a proporcie bez potreby umiestniť krídlo. Ak treba aj vetrať, samotný špeciálny tvar nemusí byť nevyhnutne pohyblivý. Kombinácia pevného tvarového prvku a nenápadného, dobre dostupného otváravého okna často vytvorí pokojnejšie a praktickejšie riešenie priestoru.
Geometriu popíšte jednoznačne a zamerajte včas
Pre objednávku nestačí označenie „okrúhle“ alebo „oblúkové“. Kruhové okno potrebuje minimálne priemer a vzťah k hotovej ploche steny. Pri polkruhu sú rozhodujúce šírka, celková výška a začiatok oblúka. Pri segmentových oblúkoch treba navyše určiť, aký plochý alebo strmý oblúk bude; pri špicatých a štítových tvaroch patria k údajom šírka, výška, uhol alebo presný obrys. Vždy uveďte, či rozmery označujú rozmer hrubej stavby, otvor po omietke alebo plánovaný rozmer prvku. Pri zmiešaní týchto rovín sa odchýlky môžu prejaviť až po príprave tesnenia a vnútorných úprav. Pri voľných alebo nepravidelných obrysoch môže byť potrebná aj šablóna v mierke. Rozhodujúce je, kto ju vytvorí, z ktorej stavebnej roviny sa prevezme a ako bude označená jej orientácia. Dohodnite tiež, či výroba prebehne podľa výkresu, digitálnych meracích údajov alebo schválenej šablóny; viac protichodných podkladov nesmie kolovať súčasne.
Zameranie existujúceho stavu si pri starých osteniach vyžaduje mimoriadnu starostlivosť. Nemerajte iba na jednom mieste, ale overte šírku, výšku a uhlopriečky vo viacerých bodoch aj prípadné nerovnosti. Fotografie s mierkou, náčrt pohľadu a jasne označená vnútorná a vonkajšia strana pomôžu všetkým zúčastneným. Pri symetricky pôsobiacom otvore skontrolujte aj to, či jeho stred naozaj leží uprostred. Okrúhle okno s pevným zasklením je pre kruhový svetelný otvor jasným východiskom, nenahrádza však presný tvarový výkres. Pri porovnávaní ponúk sa výslovne opýtajte, ktoré rozmery platia ako výrobný podklad a kto pred schválením preverí odchýlky stavebného telesa.
Posudzujte celý otvor
Oddeľte pevné zasklenie, otváravé krídla a vetranie
Čím je obrys zložitejší, tým presnejšie by mala znieť otázka: musí sa otvárať práve toto pole? Pevné zasklenie sa hodí, ak je okno vysoko v štíte, dotvára stenu schodiska alebo je žiadaný pohľad bez viditeľného delenia krídla. Môže byť vhodné aj vtedy, keď je dostupná plocha pod ním potrebná na iný účel. Pohyblivé krídlo naopak potrebuje priestor pre rám, kovanie a dráhu otvárania. Pri oblúku navyše mení vizuálny účinok, pretože konštrukcia musí sledovať funkciu otvárania. Najprv preto rozhodnite o presvetlení, výmene vzduchu, výhľade a ovládaní; tvar je až následne vhodným obalom týchto požiadaviek.
Otvárať okno na mieste, kam nedosiahnete bez stoličky či pomôcky, zriedka presvedčivo rieši vetranie. Pre miestnosti s pravidelnou potrebou vetrania naplánujte vhodnú výšku ovládania, rozumný prístup ku kľučke a dostatok voľného priestoru pred krídlom. Alternatívou k pohyblivému oblúku môže byť samostatné, vyššie umiestnené okno zavesené na hornej hrane a vyklápané von, ak jeho poloha a smer otvárania vyhovujú miestnosti aj fasáde. Osobité pevné pole tak zostane tvarovo nedelené, kým funkcia vetrania bude na prakticky ovládateľnom mieste. Vhodné riešenie závisí od využitia, zariadenia a montážnej situácie; rozdelenie funkcií má byť určené pred kreslením fasády.
Oblúkové tvary vyberajte podľa účinku a napojenia
Skutočný polkruh pôsobí pokojne a symetricky, vyžaduje však otvor so zreteľne definovanými zvislými stranami a začiatkom oblúka. Segmentový oblúk je plochejší a môže sa hodiť k širokým, skôr nízkym otvorom. Lomený oblúk vedie pohľad nahor a ovplyvňuje vzhľad fasády výraznejšie než plochý oblúk. Rozhodujúce nie je, ktorý tvar sa páči ako samostatný motív, ale či zodpovedá proporciám, osiam okien a existujúcim líniám. Ak sa tvar opakuje vo viacerých otvoroch, polomer, začiatok oblúka a delenie treba dôsledne zdokumentovať. Už rozdielne výšky začiatku môžu spôsobiť, že rad bude neúmyselne nejednotný.
Polkruhové okno s pevným zasklením sa hodí ako nadsvetlík nad obdĺžnikový otvor, ak sú rovná hrana a priemer vedome vztiahnuté k spodnému poľu. Nie je však automaticky správnym doplnkom každých dverí alebo okna. Skontrolujte, či medzi obdĺžnikom a polkruhom má vzniknúť viditeľná časť rámu, priebežný priečnik alebo iné členenie. Aj vnútorné ostenie musí prechod zrozumiteľne prevziať. Do dopytu neuvádzajte iba konečný rozmer, ale aj pohľadový výkres s relevantnými referenčnými hranami. Tak možno preveriť žiadaný vzťah medzi spodným prvkom a oblúkom ešte pred uvoľnením výroby.
Štítové okná vytvárajte zo tvaru strechy a svetla v miestnosti
Štítové okno je viac než trojuholník v stene. Jeho šikminy súvisia so sklonom strechy, štítovou hranou, vnútorným obkladom a často aj s nosnými prvkami. Určite, či horný obrys presne sleduje líniu strechy, alebo či interiér lepšie využije obdĺžnikové alebo lichobežníkové riešenie. Veľmi vysoký trojuholník môže viesť svetlo hlboko do miestnosti, no plocha v spodnej časti môže byť menej účinná pre výhľad. Naopak, kombinácia nízkeho obdĺžnikového okna a pevného tvarového dielu môže riešiť výšku výhľadu a tvar strechy oddelene. Ktorý variant presvedčí, ukáže vnútorný pohľad rovnako jasne ako pohľad na fasádu. Porovnajte aspoň dva varianty v mierke: obrys blízko strešnej šikminy a viac odsadené riešenie s väčším okrajom steny. Prvý opticky využije štítovú plochu takmer celú, druhý často ukáže jasnejšie zóny napojenia. V oboch výkresoch doplňte skutočný pohľad na rám, nie iba otvor hrubej stavby ako plochu skla.
Pre svetlo v strešnom štíte ponúka trojuholníkové a šikmé okno s pevným zasklením priame tvarové riešenie, ak netreba funkciu otvárania. Pred výberom by však projektanti a realizační odborníci mali spoločne preveriť skutočný obrys hrubej stavby, pripojovacie plochy a priebeh vnútorného obkladu. Najmä pri šikmých hranách je dostatok miesta pre súvislé, starostlivo navrhnuté napojenie dôležitejší než výkres využívajúci každú zvyšnú plochu. Nechajte si tiež zreteľne zakresliť budúcu hranu rámu, plochu skla a vnútorné ostenie. Predídete tak prekvapeniam, keď sa plocha skla javí menšia než zamýšľaný tvar hrubej stavby alebo keď šikmina vyzerá zvnútra inak než zvonka.
Priečky plánujte ako raster, nie ako dodatočnú dekoráciu
Priečky usporadúvajú plochy skla, môžu nadväzovať na historické vzory alebo vizuálne členiť veľké polia. Pri okrúhlych a oblúkových oknách je ich raster mimoriadne výrazný: radiálne línie smerujú do stredu, vodorovné línie môžu oblúk opticky upokojiť a zvislé línie nadväzujú na susedné obdĺžnikové okná. Najprv rozhodnite, či majú priečky iba štruktúrovať pohľad, alebo skutočne deliť zasklenie. Používajte preto jednoznačné pojmy priečka a priečka deliaca sklo. Náčrt má ukazovať polohu, počet, symetriu a vzťah k rámu, nie iba poznámku „s priečkami“.
Menej delení môže pri malom špeciálnom tvare pôsobiť čistejšie, kým veľké štítové pole môže profitovať zo zladeného členenia. Porovnajte pohľad za denného svetla z obvyklej vzdialenosti aj zvnútra v skutočnom smere pohľadu. Delenie, ktoré vyzerá vyvážene na vzorovom výkrese, môže z miestnosti nepríjemne pretínať výhľad. Ak vedľa tvarového okna stoja pohyblivé prvky, pomôže otváravé okno „Kombi“ v historickom štýle, otvárané von ako dizajnové porovnanie tradičného, členeného usporiadania okien. Konkrétne rozdelenie priečok celého projektu však treba osobitne nakresliť a potvrdiť; názov výrobku nepopisuje individuálne delenie.
Posudzujte celý otvor
Súčasne preverujte pohľad zvnútra aj zvonka
Rám, ostenie a zasklenie sa zvnútra vnímajú inak než zvonka. Zvonka môže oblúk pôsobiť ako štíhly obrys; zvnútra sa ukáže, koľko plochy steny a hĺbky zaberie jeho ostenie. Pri okrúhlom okne by plánovaný vnútorný obklad nemal náhodne vytvoriť nerovnaký okraj. Pri štíte treba preveriť, či šikmina, hrana okna a obklad stropu vytvoria zreteľné línie. Pre každý osobitný otvor pripravte vonkajší pohľad, vnútorný pohľad a aspoň jeden rez. V reze sa ukážu otázky, ktoré v čelnom pohľade chýbajú: skladba steny, odsadenia, poloha okna a vedenie pripojovacích oblastí. Do pohľadov doplňte výšku očí, líniu podlahy a dôležité hrany nábytku. Tak napríklad zistíte, či priečny profil nevedie presne cez obľúbenú zónu výhľadu alebo či hlboký parapet nezakrýva spodnú časť zasklenia. Pri schodiskách treba preveriť aj vnímanie z rôznych stupňov a podest, pretože stred aj výhľad sa počas pohybu výrazne menia.
Súčasťou tejto kontroly je smer otvárania. Krídlo otvárané dovnútra zaberá miesto v miestnosti a môže kolidovať so závesmi, radiátormi alebo nábytkom; varianty otvárané von potrebujú voľný priestor na vonkajšej strane. Pre miestnosti s obmedzenou vnútornou plochou môže byť jednokrídlové otváravé okno otvárané von porovnaním pri funkčnom plánovaní. To neznamená, že nahrádza oblúkový tvar. Ukazuje však, že vzhľad a ovládanie možno posudzovať oddelene. Vyznačte dráhu krídla v pôdoryse a overte ju s budúcim zariadením, namiesto hodnotenia až pri montáži.
Napojenia na stenu, strechu a tesnenie plánujte vopred
Osobité okno nekončí pri viditeľnej hrane rámu. Potrebuje napojenie na príslušnú skladbu steny alebo strechy, ktoré zrozumiteľne spojí vrstvy projektu. Pri oblúkoch a šikminách rastie význam čistého detailného návrhu, pretože materiály nemožno jednoducho viesť ako popri priamej hrane. Ujasnite si, kto navrhuje detaily napojenia, kto pripravuje otvor a kto koordinuje realizáciu. Zakreslite polohu okna v stene, vonkajšiu a vnútornú pripojovaciu zónu, možné obklady aj prechody k omietke, fasádnemu obkladu alebo strešným plochám. Všeobecné fotografie výrobkov nenahradia rez spracovaný pre konkrétny projekt.
Mimoriadnu pozornosť venujte miestam, kde sa stretávajú geometrie: začiatku oblúka nad obdĺžnikovým otvorom, vrcholu trojuholníka a spodným rohom štítového okna. Nemali by tu vznikať improvizované riešenia, pretože obrys hrubej stavby, izolácia a pohľadový povrch môžu kolidovať až neskoro. Pri strešných plochách je kyvné strešné okno inou kategóriou výrobku než okno vo zvislom štíte: leží v strešnej rovine, a preto vyžaduje iný spôsob zabudovania. Tieto situácie si v zadávacej dokumentácii nezamieňajte. Jasne uveďte polohu a stavebný prvok a nechajte príslušnými odborníkmi preveriť vhodnosť daného konceptu napojenia pre konkrétny projekt.
Existujúci stav, štýl a náhradný otvor zlaďte zodpovedne
Pri obnove existujúceho tvarového okna je súčasný pohľad cenným podkladom pre plánovanie, nie však úplným výrobným predpisom. Zdokumentujte obrys, delenie, pohľady na rám, hĺbku ostenia a vzťah k susedným oknám. Potom rozhodnite, čo má zostať zachované: presný tvar, symetria, tradičný obraz priečok alebo najmä svetelný účinok v miestnosti. Nové riešenie môže vedome zapadnúť bez kopírovania každého detailu. Naopak, opticky podobný tvar môže pôsobiť nevhodne, ak nenadväzuje na osi alebo delenia budovy. Vzorky, fotografie z viacerých vzdialeností a prekrytý výkres starého a nového pohľadu uľahčujú vecné rozhodnutie.
Ak má otvor v budúcnosti plniť inú úlohu, posudzujte zmenu ako celok. Z čisto dekoratívneho nadsvetlíka sa nestane automaticky použiteľné vetracie okno iba preto, že sa navrhne krídlo. Z dvojkrídlového okna v existujúcej stavbe môže vzniknúť pevná, vizuálne pokojnejšia plocha zasklenia, ak je dôležitejšie presvetlenie než ovládanie. Na porovnanie spôsobu ovládania širšieho obdĺžnikového okna slúži dvojkrídlové okno otvárané dovnútra. Jeho voľba však nič nehovorí o historickom výraze, priečkach ani vhodnom tvare náhradného otvoru. Konečné riešenie nech určia zameranie, funkcia miestnosti a pohľad na fasádu, nie iba stará fotografia.
Dopyt, schválenie a postup montáže organizujte presne
Kvalitný dopyt zhromaždí informácie, ktoré by inak bolo nutné neskôr dodávať jednotlivo: pohľady s rozmermi, rezy osobitnými napojeniami, vnútorný a vonkajší pohľad, smer otvárania, požadované pevné polia, výkres priečok, farbu alebo povrch podľa projektového návrhu a fotografie existujúceho stavu. Každému prvku prideľte jednoznačné pozičné číslo. Opýtajte sa, ktoré údaje treba pred výrobou ešte potvrdiť, a porovnávajte ponuky podľa rovnakého výkresového podkladu. Zdanlivo lacnejšie porovnanie má malú výpovednú hodnotu, ak sú tvar, delenie alebo rozsah funkcií opísané rozdielne. Pred schválením ešte raz porovnajte každý obrys so skutočným otvorom a plánovanou hotovou stenou.
Harmonogram koordinujte s hrubou stavbou, tesnením, omietkami alebo fasádnymi prácami a úpravami interiéru. Spoločnosť Bloomcabin uvádza pri oknách a dverách dodaciu lehotu 4–6 týždňov s výhradou potvrdenia objednávky; záväzné poradie prác plánujte až po tomto potvrdení. Pri objednávke nepredpokladajte, že niekto automaticky opraví rozmery zamerané na stavbe. Pri dodaní pred montážou skontrolujte pozičné číslo, viditeľný tvar, stranu otvárania a zjavné poškodenia. Schválené výkresy a preberacie podklady uchovávajte usporiadane. Na okná a dvere sa vzťahuje 5-ročná obchodná záruka; jej podmienky a postupy pre konkrétny prípad nájdete v príslušných podkladoch.
Časté otázky
Dá sa okrúhle okno otvárať?
Funkcia otvárania je v zásade samostatnou otázkou plánovania. Pri okrúhlom alebo oblúkovom obryse rám, kovanie a krídlo výrazne ovplyvňujú vzhľad aj ovládanie. Pre samotné presvetlenie býva pevné zasklenie často čistejšie. Ak je potrebné vetranie, účelnejšou alternatívou môže byť samostatný, dobre dostupný otváravý prvok.
Aké rozmery potrebuje výrobca pre oblúkové okno?
Potrebný je jednoznačný obrys a vzťah rozmerov. Pri polkruhu sú podstatné šírka, celková výška a začiatok oblúka, pri iných oblúkoch aj presná geometria. Označte tiež vnútornú a vonkajšiu stranu a rozmer hrubej stavby, otvoru alebo prvku. Okótovaný pohľad a rez predchádzajú nejasnostiam.
Sú priečky pri štítových oknách vhodné?
Závisí to od veľkosti, výhľadu, susedných okien a želaného usporiadania fasády. Priečky môžu členiť veľkú plochu alebo pokračovať v existujúcom rastri. Môžu však tiež narušiť jasný trojuholníkový tvar a pohľad von. Delenie a typ priečky určite podľa záväzného pohľadu.
Kedy by malo prebehnúť zameranie?
Rozhodujúce zameranie by malo prebehnúť vtedy, keď možno spoľahlivo posúdiť otvor a vrstvy určujúce polohu okna. Pri novostavbách aj rekonštrukciách závisí správny okamih od projektu. Pred záväzným schválením výrobných rozmerov ho zlaďte so zodpovednými osobami pre hrubú stavbu, skladbu steny, napojenia a montáž.
Musím na štítové okno získať povolenie?
Bez údajov o mieste, budove a zámere nemožno dať všeobecnú odpoveď. Výmena výplní otvorov môže patriť medzi údržbové práce, no zmeny vzhľadu do verejného priestoru, statiky, požiarnej bezpečnosti alebo pamiatkovo chráneného objektu môžu mať osobitné požiadavky. Pri zmene otvoru či obálky budovy si vopred overte zámer na príslušnom stavebnom úrade, v záväznom územnom pláne a s kvalifikovaným projektantom.
Ďalší krok
Okrúhle, oblúkové a štítové okná nevzniknú úspešne iba samotným tvarom, ale zrozumiteľným reťazcom rozhodnutí. Vytvorte obrys z fasády, priestoru a využitia; oddeľte presvetlenie od vetrania; jednoznačne zdokumentujte rozmery, referenčné línie a obraz priečok. Potom zahrňte detaily napojenia, priestor na otvorenie a postup montáže do rovnakého plánovacieho podkladu ako pohľad. Kto pred objednávkou zladí okótovaný vonkajší pohľad, vnútorný pohľad a vhodný rez, vytvorí pevný základ pre zameranie a realizáciu. Špeciálne okno sa tak nestane neskorou témou na stavbe, ale vhodnou súčasťou budovy.
