Ako naplánovať pergolu na terase so spádom

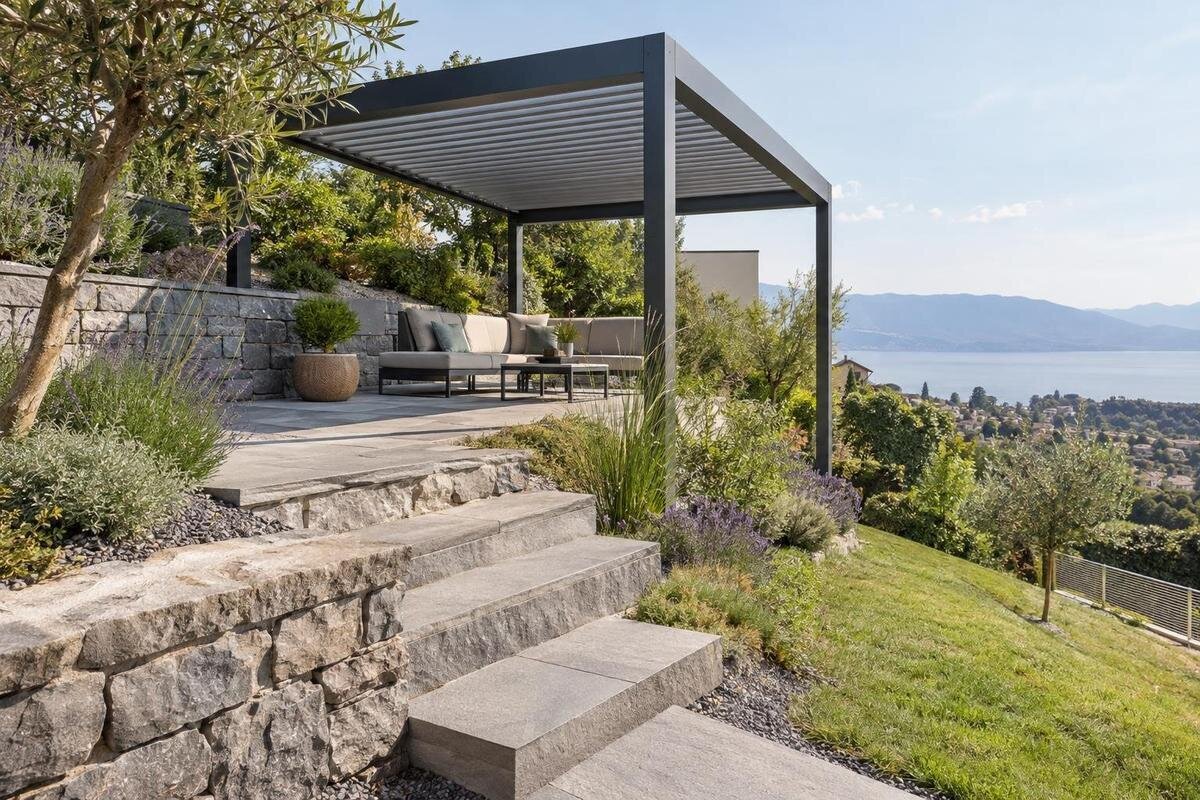

Pergola na terase so spádom
Pergolu na terase so spádom možno naplánovať až po oddelení dvoch otázok: akú výšku má hotový povrch v jednotlivých miestach a v akej rovine má byť strecha podľa konkrétneho modelu. Spád dlažby alebo inej pochôdznej vrstvy môže slúžiť na odvod vody, ale sám neurčuje polohu ani sklon strechy. Pri návrhu treba súčasne poznať rozmiestnenie stĺpov, výšku pri dome, skladbu podkladu a miesta odtoku. Zistite, čo zamerať, ktoré výkresy si vyžiadať a kedy nechať riešenie posúdiť odborníkom, aby sa rozdiely medzi terasou a strechou nemuseli riešiť improvizáciou až pri montáži.
01
Spád terasy a rovina strechy sú dve odlišné veci
Spád patrí pochôdznej vrstve terasy; často pomáha odvádzať vodu k okraju alebo vpustu a nemusí byť rovnaký po celej ploche. Strecha pergoly je samostatná konštrukčná rovina. Jej výška, prípadný sklon a usporiadanie podpier sa určujú podľa návrhu konkrétneho modelu. Strecha sa preto nemusí automaticky nakláňať rovnako ako dlažba. Zároveň nemožno predpokladať, že každý model možno nad šikmým povrchom jednoducho nastaviť na vodorovnú úroveň. Rozdiel medzi povrchom a strešnou rovinou treba vyriešiť v schválenom návrhu, nie odhadnúť podľa fotografie alebo názvu výrobku.
Pri dome si ujasnite, čo má výsledná výška rešpektovať: pohodlný prechod pri dverách, vzťah strechy k oknu alebo odstup od odkvapu. Nakreslite jednoduchý bočný rez terasou a fasádou, pričom líniu hotového povrchu oddeľte od zamýšľanej strešnej roviny. Vyznačte smer klesania a miesta, kde sa sklon mení, napríklad pri schode alebo zvýšenom páse. Takáto skica ešte nie je montážny plán, ale pomôže odhaliť nízky priechod, kolíziu s otvorom či nejasné zadanie skôr, než sa vyberú kotviace body. Strechu nedorovnávajte podľa jediného rohu: celú geometriu treba porovnať s výkresom modelu.
Zamerajte výšky v miestach budúcich stĺpov
Určte presnú pôdorysnú polohu pergoly a rozmiestnenie stĺpov podľa vybraného modelu. Výšku hotového povrchu zaznamenajte v každom plánovanom mieste podpery, nie iba na hornom a dolnom konci terasy. Ak sa spád mení aj naprieč pôdorysom, uveďte to osobitne; dve koncové hodnoty nemusia vystihovať celý povrch. Pri produkte Pergola Bloomcabin sú uvedené plochy od 9 do 24 m². Samotný údaj o ploche však nenahrádza výkres osí stĺpov ani informáciu o prípustnom výškovom osadení. Pri zameraní preto zaznamenajte presný model a variant, nie iba približnú veľkosť terasy. Ak sa povrch ešte bude dokončovať, uveďte plánovanú konečnú úroveň.
Zapisujte všetky namerané hodnoty voči rovnakému referenčnému bodu a uveďte, kde presne boli odčítané. Zaznamenajte najvyšší a najnižší bod, hranu pri dome, prah dverí, schod, obrubník aj vpust alebo žľab, ak zasahujú do pôdorysu. Kótovaný náčrt doplňte fotografiami z viacerých smerov a označte na nich plánované stĺpy; bez označenia sa ťažko spája konkrétna výška s konkrétnym miestom. Každému stĺpu môžete v náčrte prideliť písmeno a rovnaké označenie použiť pri fotografii aj nameranej hodnote. Ku každému údaju dopíšte jednotku a rozlíšte existujúcu výšku od plánovanej. Ak meriate ešte pred dokončením povrchu, nezapisujte budúcu úroveň tak, akoby už bola skutočne zameraná. Pri neskoršom porovnaní musí byť zrejmé, ktoré hodnoty opisujú dnešný stav a ktoré vychádzajú z návrhu terasy. Pri členitom povrchu požiadajte o presné výškové zameranie. Odhad podľa oka alebo meranie iba na jednej strane nemusí zachytiť rozdiely vo všetkých rohoch.
02
Zohľadnite výšku pri fasáde a otvoroch
Pri terase pri dome nestačí zistiť výšku strechy iba nad jedným bodom podlahy. Zohľadnite polohu fasády, parapetov, okien, dverí a prípadného odkvapu; dôležitá je aj voľná výška priestoru, ktorým sa prechádza. Ak zvažujete nástenný model Bloomcabin, spojenie so stenou treba posudzovať spolu s výškami podpier na terase. Označenie nástenný samo osebe nehovorí, v akej výške ani pri akej geometrii možno konkrétny model upevniť k vášmu domu. Pri zameraní si všimnite aj výstupky fasády a rozdiel medzi úrovňou hotovej podlahy a prahom.
Na bočnom reze zobrazte hotový povrch, požadovanú polohu strechy a body, kde sa má konštrukcia pripojiť k budove, ak ide o taký typ. Doplňte skutočné výšky otvorov a pevných prekážok; nezamieňajte výšku hornej hrany konštrukcie s voľnou výškou pod ňou. Pri dverách zohľadnite aj otvorenú polohu krídla, nielen rozmery zatvoreného otvoru. Každý výškový údaj označte podľa toho, čo vyjadruje: úroveň prahu, spodnú hranu rámu alebo hornú hranu strechy. Samotné číslo bez takéhoto popisu môže viesť k porovnaniu dvoch odlišných rozmerov. Do rovnakého rezu zakreslite aj vzdialenosť pergoly od fasády, aby bolo jasné, ku ktorému miestu na spádovanom povrchu sa výška vzťahuje. Ak výkres neuvádza, od akej referenčnej roviny sa rozmery počítajú, požiadajte o vysvetlenie. Zamerajte miesto priechodu pri nižšej strane terasy, nielen pri fasáde. Takto pripravené údaje možno porovnať s podkladmi ku konkrétnemu modelu a overiť, či návrh zodpovedá podmienkam na mieste.
Rozmiestnenie stĺpov musí zodpovedať modelu
Spád terasy môže znamenať, že miesta podpier neležia v rovnakej výške, no sám osebe neoprávňuje na úpravu stĺpov. Pred objednaním si vyžiadajte pôdorys presného modelu a rozmeru: osi stĺpov, ich vzájomné vzdialenosti, umiestnenie pätiek a vzťah podpier k strešnému rámu. Podklady musia zodpovedať zvolenej konfigurácii; obrázok iného rozmeru polohu stĺpov nepotvrdzuje. Pri Bioklimatickej pergole Bloomcabin rovnako ako pri inom type sa riaďte výkresom určeným pre daný model. Katalógový názov ani fotografia neukazujú, aké rozdiely výšok sú prípustné. Pri porovnávaní pôdorysu s terasou rozlišujte vonkajší rozmer strechy, vzdialenosť medzi osami stĺpov a obrys pätiek. Každý z týchto údajov opisuje inú časť konštrukcie. Ak priestor na terase vyznačíte iba podľa rozmeru strechy, ešte tým neurčíte miesta podpier. K jednotlivým rozmerom si preto poznačte, medzi ktorými bodmi sú merané, a nejasné označenia nechajte vysvetliť pred prenesením polôh na povrch.
Ak výkres predpokladá rovný podklad alebo určité polohy pätiek, porovnajte ho so skutočným povrchom. Nezvyšujte podperu voľne vloženým hranolom, nepresúvajte stĺp mimo navrhnutej osi a neskracujte ani nenadstavujte diely bez výslovného schválenia. Zmena môže ovplyvniť vzťah medzi rámom, kotvením a základom. Od dodávateľa alebo projektanta žiadajte potvrdenie rozmiestnenia pre zamerané výšky. Ak sa navrhnuté body na terase nezhodujú, nechajte zmenu zakresliť do rozmerového výkresu aj kotviaceho detailu; ústna dohoda o posunutí stĺpa sama nepotvrdzuje, že je nové umiestnenie prípustné.
03
Povrch terasy neukazuje, čo je pod ním
Viditeľná dlažba opisuje povrch, nie to, do čoho možno bezpečne preniesť zaťaženie. Pod ňou môže byť viac vrstiev alebo iný nosný podklad a ich skladbu zhora nemožno spoľahlivo určiť. Pri pergole je dôležité vedieť, čo sa nachádza presne v miestach navrhnutých podpier a ako sa úroveň hotovej terasy vzťahuje k nosnej vrstve. Pri výbere konkrétnej pergoly Bloomcabin podľa pôdorysu nepovažujte vhodnú veľkosť za potvrdenie, že viditeľný povrch je aj vhodným miestom kotvenia. Na spádovanej ploche môžu mať povrchová a nosná vrstva v jednotlivých bodoch odlišné výšky.
Pred rozhodnutím o kotvení zistite skladbu terasy z dokumentácie alebo požiadajte odborníka o obhliadku. Ak je pod povrchom izolácia, dutina či iná konštrukčná vrstva, riešenie musí zohľadniť celý detail a podmienky konkrétnej montáže. Nepovažujte dlaždicu, dosku ani kryciu vrstvu za kotviaci podklad bez potvrdenia. Vopred treba zosúladiť aj úroveň hotového povrchu s výškou podpery alebo základu podľa výkresu. Ak údaje o skladbe nemáte, povedzte to pri obhliadke. Užitočné môžu byť aj fotografie z priebehu výstavby; navrhnutý bod sa tak dá porovnať so skutočnou skladbou, nielen s jej vrchnou vrstvou.
Odvodnenie terasy a strechy posúďte oddelene
Spád terasy často smeruje vodu k vpustu alebo okraju, preto do pôdorysu zaznačte existujúci smer odtoku, vpuste, odkvapové hrany a miesta, kde sa voda zadržiava. Strecha je však samostatným zdrojom zrážkovej vody: jej odvádzanie závisí od riešenia konkrétneho modelu, nie od toho, ktorým smerom klesá terasa. Pri Nástennej pergole Bloomcabin ani pri inom nástennom riešení neurčujte miesto odtoku podľa najnižšieho bodu podlahy; smer a spôsob odvodu treba overiť v podkladoch pre daný model. Zaznačte aj to, či sa voda môže dostať k vstupu alebo na bežnú trasu pohybu.
V náčrte oddelene zobrazte smer odtoku vody z povrchu terasy a spôsob odvádzania vody zo strechy. Skontrolujte, či podpera neprekáža vpustu, či zostane prístup k odvodneniu a kam by voda smerovala po dokončení montáže. Pri každom vpuste alebo žľabe vyznačte nielen jeho polohu, ale aj priestor potrebný na prístup pri čistení. Vďaka tomu pri porovnaní s pätkami stĺpov neposudzujete iba to, či sa ich obrysy prekrývajú. Ak sa voda už dnes na niektorom mieste zadržiava, označte ho osobitne; nezamieňajte pozorovaný stav so zamýšľaným smerom odtoku. Takéto rozlíšenie pomôže pri obhliadke vysvetliť, čo na terase funguje a čo ešte treba vyriešiť. Nepresúvajte existujúci odtok ani nenasmerujte vodu na nové miesto len na základe odhadu. Ak výkres neukazuje odvodnenie strechy alebo neviete určiť odtok na terase, vyriešte otázku s montážnikom či odborníkom na odvodnenie pred montážou. Zachovanie funkčného spádu povrchu treba posúdiť aj pri zmene polohy pergoly.
04
Skontrolujte voľnú výšku a priechody
Rozdiel výšok medzi vyššou a nižšou stranou terasy sa prejaví aj vo voľnej výške pod strechou. Overte ju preto v návrhu pri všetkých stranách pergoly, nielen pri jednom okraji terasy. Do náčrtu zahrňte prahy, schody, zábradlie, okná a otváracie časti dverí; priestor pri stene alebo pod okrajom strechy môže byť obmedzený aj vtedy, keď pôdorys na papieri vyzerá vhodne. Pri posudzovaní Bioklimatickej pergoly Bloomcabin porovnávajte konkrétne výšky z podkladov modelu s úrovňou povrchu na trase, ktorou sa vstupuje na terasu, nie iba s výškou fasády. Zohľadnite aj miesta s menšou voľnou výškou pri okraji plochy.
Zohľadnite bežný pohyb po terase: príchod od dverí, obchádzanie stĺpov a prechod okolo schodov. Stĺp posunutý mimo plánovanej osi môže zúžiť priechod alebo stáť v mieste, kde sa otvára dverné krídlo. Polohu si preto vyznačte na povrchu a porovnajte ju s pôdorysom konkrétneho modelu. Do rozvrhnutia zahrňte aj stôl, stoličky a ďalšie vybavenie, ktoré má pod pergolou zostať. Priechod posudzujte pri bežnom používaní, teda aj s odsunutou stoličkou alebo otvorenými dverami, nie iba na prázdnej terase. Takto rozlíšite problém s umiestnením nábytku od problému s polohou konštrukcie. Vyznačenie pôdorysu slúži na preverenie priestoru, nie ako súhlas so zmenou rozmiestnenia stĺpov. Ak posunutím získate viac priestoru, neznamená to automaticky, že nové rozmiestnenie je pre konštrukciu prípustné. Pri výškovom posúdení pomôže pozrieť sa na terasu z úrovne prahu aj z nižšej časti spádu; rozdiel sa tak ľahšie premietne do skutočného priechodu.
Vyžiadajte si výkresy pre presnú konfiguráciu
Od predajcu alebo projektanta si vyžiadajte podklady pre presne vybraný model a rozmer: pôdorys s osami stĺpov, bočný pohľad, výšku strešnej roviny a výkres kotvenia. Potrebujete vedieť aj to, či výkres predpokladá rovný povrch a od akej úrovne sa výšky počítajú. Pri posudzovaní nástennej pergoly Bloomcabin neberte označenie nástenná ako technický detail pripojenia; spojenie so stenou aj poloha podpier vzdialených od steny sa musia overiť v dokumentácii konkrétnej konfigurácie. Pri čítaní podkladov porovnajte označenie modelu a rozmeru na všetkých výkresoch. Pôdorys musí zobrazovať tú istú konfiguráciu ako bočný pohľad a detail kotvenia. Rozlíšte tiež základné rozmery výrobku od riešenia navrhnutého pre vašu terasu: všeobecný výkres ešte nemusí zachytávať jej výškové rozdiely. Nechajte si vysvetliť, ktorý podklad opisuje výrobok a ktorý jeho osadenie na mieste. Ak jeden výkres ukazuje inú polohu stĺpov než druhý, požiadajte o vysvetlenie, ktorý z nich patrí k vybranému rozmeru.
Fotografia výrobku, údaj o ploche ani ilustračný nákres nedokážu samy potvrdiť, že konštrukciu možno osadiť na váš konkrétny spád. V podkladoch musia byť jasné miesta podpier a kotvenia aj ich vzťah k nameraným výškam a skutočnému podkladu. Ak niektorá otázka zostane bez odpovede, požiadajte o doplnenie pred objednávkou: užitočný je jeden výkres s rozmermi terasy, miestami podpier a výškami pri dome. Dokumenty porovnávajte s konečnou, nie iba s rozpracovanou úrovňou povrchu. Zaznamenajte si aj to, ktoré údaje ešte treba potvrdiť obhliadkou. Otvorené otázky priraďte ku konkrétnemu bodu vo výkrese, napríklad k výške jednej podpery alebo k napojeniu pri fasáde. Odpoveď potom bude možné porovnať s presným miestom, ktorého sa týka, namiesto všeobecného uistenia o vhodnosti pergoly.
05
Kedy je potrebné odborné posúdenie
Keď sú výšky a pôdorys zamerané, nechajte posúdiť, či navrhnuté podpery a kotvenie zodpovedajú konkrétnej konštrukcii aj podkladu. Na posúdenie pripravte výkres vybraného modelu, zamerané výšky, fotografie a dostupné informácie o skladbe terasy a nosnej vrstve. Ak máte vybranú Bioklimatickú pergolu Bloomcabin, uveďte presný model a rozmer; samotný názov nestačí na určenie spôsobu osadenia. Pri neúplných podkladoch pomenujte, čo nie je známe, napríklad poloha nosnej vrstvy alebo konečná výška povrchu. Takéto údaje sa potom dajú cielene preveriť na mieste.
Vyjasnite si, kto potvrdzuje polohu každého stĺpa, akú výšku podpery návrh povoľuje a podľa čoho sa posudzuje kotvenie. Dohodnite aj postup pre prípad, že sa pri obhliadke zistí iná skladba terasy, než sa predpokladalo. Nežiadajte univerzálny rozmer základu: vhodné riešenie závisí od posúdenia konkrétnej konštrukcie a miesta. Ak sú výšky nejasné alebo chýbajú údaje o podklade, má montáži predchádzať obhliadka a potvrdenie návrhu, nie pokusné osadenie. O výsledku si nechajte vyhotoviť podklad, ktorý možno porovnať s výkresom zvoleného modelu.
Čo overiť pred objednaním a montážou
Problémy vznikajú najmä vtedy, keď sa zameria iba horná hrana terasy, strešná rovina sa bez podkladu prispôsobí spádu alebo sa stĺpy posunú až pri montáži. Rizikové je aj objednať pergolu podľa pôdorysu bez porovnania so schodmi, dverami, odvodnením a skutočným podkladom. Pred potvrdením riešenia porovnajte výkres bod po bode: sedia polohy podpier, výšky pri všetkých stranách, vzťah k fasáde aj odtok vody? Ak nie, nechajte nejasnosť zakresliť a vyriešiť v dokumentácii. Ústne uistenie bez vyznačenia konkrétnych bodov nemusí odhaliť rozpor medzi plánom a miestom.
Montáž odložte, kým nie je jasné, či plán vychádza z konečnej úrovne terasy, či sú miesta podpier a kotvenia schválené a či podklad zodpovedá predpokladom. Ak sa po zameraní zmení skladba povrchu, poloha odtoku alebo umiestnenie stĺpa, treba tieto zmeny znovu porovnať s riešením pre daný model. Niekedy je vhodné upraviť pôdorys alebo zvoliť iné schválené usporiadanie, no rozhodnutie musí potvrdiť osoba zodpovedná za návrh a kotvenie. Skôr než sa začne montovať, majú byť zrozumiteľné aj referenčné výšky, prístup k odvodneniu a miesto každej podpery.
Často kladené otázky
Musí strecha pergoly kopírovať spád terasy?
Nie automaticky. Spád pochôdzneho povrchu a rovina strechy sú dve samostatné veci. Strecha sa navrhuje podľa konkrétneho modelu a jeho výkresov; z povrchu terasy nemožno odvodzovať, aký sklon alebo výšku má mať.
Môžu byť stĺpy osadené v rôznych výškach?
Len ak konkrétny model a jeho schválené riešenie také osadenie umožňujú. Rozdiel výšok na terase sám osebe nie je dôvodom na svojpomocné skracovanie, nadstavovanie ani posúvanie stĺpov. Možnosti treba potvrdiť v podkladoch pre vybranú konfiguráciu.
Dá sa pergola ukotviť priamo do dlažby?
Viditeľná dlažba nepotvrdzuje, že pod ňou je vhodný nosný podklad. Zistite skladbu terasy a nechajte posúdiť konkrétne miesta podpier aj spôsob kotvenia. Pri skrytej izolácii alebo inej vrstve treba zohľadniť celý detail, nielen vrchný povrch.
Aké údaje si pripraviť na obhliadku?
Zaznamenajte úroveň hotového povrchu pri každom plánovanom stĺpe a zakreslite pôdorys, fasádu, prahy, schody, vpuste a prekážky. Priložte fotografie, informácie o skladbe terasy, ak ich máte, a presné označenie modelu a jeho rozmeru.
Kedy je potrebné odborné posúdenie?
Keď výkres neukazuje prípustné usporiadanie stĺpov na vašom spáde, nie je známy podklad alebo sa nedajú jasne určiť výšky a kotviace body. Odborník môže posúdiť konkrétne miesto a porovnať ho s podkladmi k vybranému modelu. Univerzálny rozmer základu nemožno určiť bez tohto posúdenia.
Pri terase so spádom sa rozhodnutie neopiera o to, či strecha na pohľad kopíruje podlahu, ale o to, či jej výška a rozmiestnenie stĺpov zodpovedajú schválenému riešeniu pre konkrétne miesto. Zamerajte úrovne hotového povrchu pri každej podpere, zakreslite dom, odvodnenie aj prekážky a priložte dostupné údaje o skladbe povrchu. Po porovnaní týchto údajov s výkresom vybraného modelu a posúdení podkladu bude jasné, či treba upraviť polohu pergoly, zvoliť iné usporiadanie alebo doplniť odborný návrh. Rozhodujúce je, či možno rozdielne úrovne terasy zosúladiť s prípustným osadením zvoleného modelu.
