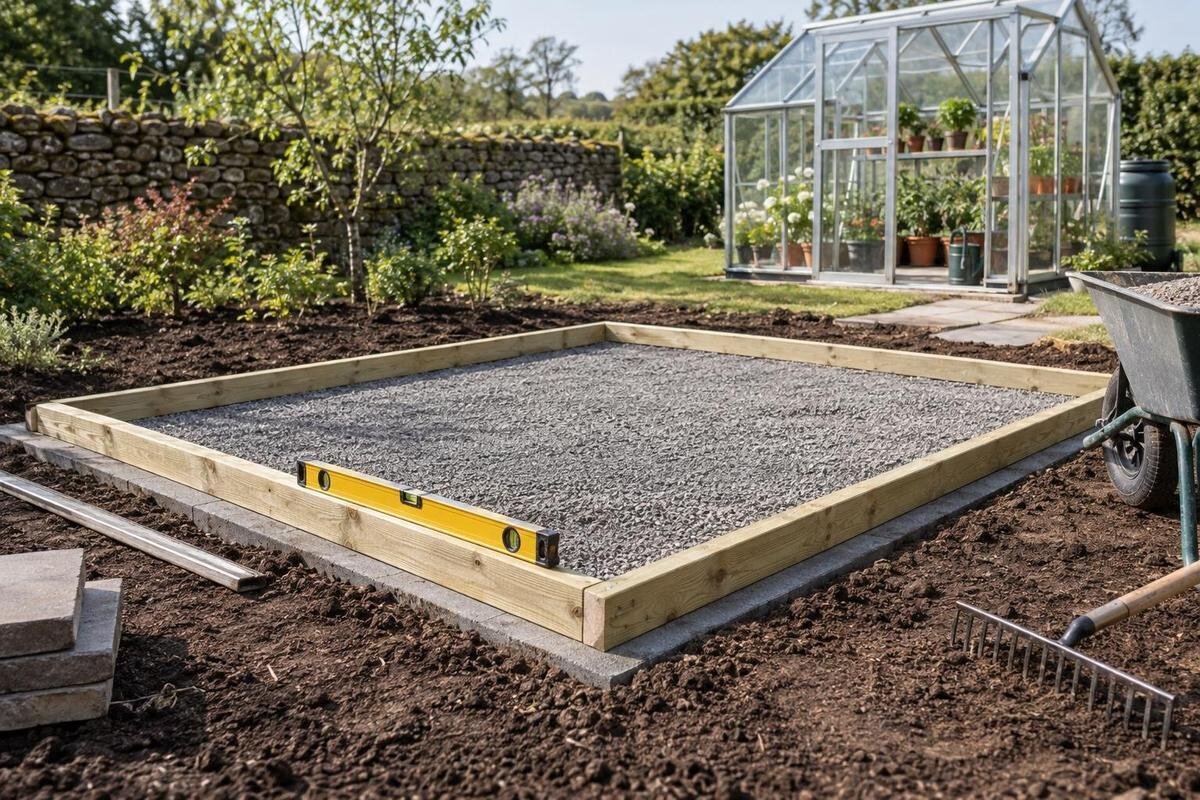

Prečo musí byť základ skleníka pravouhlý aj vodorovný
Príprava základu skleníka
Pri príprave miesta pre skleník nestačí zistiť, či je podklad vodorovný. Jeho pôdorys môže byť zošikmený, hoci rohy ležia v podobnej výške; opačne, správny obdĺžnik môže stáť na naklonenej alebo skrútenej ploche. Rám potrebuje geometriu zodpovedajúcu výkresu konkrétneho modelu, inak sa pri montáži môžu rozísť spojovacie body a zhoršiť osadenie pohyblivých častí. Uhlopriečky pomáhajú odhaliť chybu, no treba ich čítať spolu s dĺžkami strán a kontrolou výšky. V článku nájdete postup merania, vysvetlenie možných následkov aj príklad kontroly dohodnutej s montážnikom.
Vodorovnosť a pravouhlosť sú dve samostatné kontroly
Vodorovnosť opisuje výšku podkladu: oporné plochy majú byť v polohe, ktorú pre montáž určuje dokumentácia konkrétneho skleníka. Pravouhlosť sa týka pôdorysu: ak výkres predpisuje obdĺžnik, susedné strany majú zvierať pravý uhol a ich rozmery majú zodpovedať výkresu. Pravouhlý neznamená štvorcový; dlhšia a kratšia strana môžu mať rozdielnu dĺžku. Ide o dve samostatné vlastnosti, preto potvrdenie jednej automaticky neoveruje druhú. Vodováha môže potvrdiť vodorovnosť jednej hrany aj vtedy, keď je roh posunutý do strany. Naopak, pôdorys môže byť presným obdĺžnikom, hoci celý základ klesá alebo stojí šikmo.
Dôležité je rozlíšiť aj vodorovnosť od rovinnosti. Plocha môže byť rovná, no sklonená; jednotlivé úseky môžu byť vodorovné, ale nemusia ležať v rovnakej výške. Rám sa pritom opiera o konkrétne miesta určené jeho konštrukciou, nie iba o jednu dlhú hranu. Kontrola v jednom smere preto nemusí odhaliť problém naprieč šírkou ani pri vzdialenom rohu. Keď hovoríte s montážnikom o rovnom základe, spresnite, či tým myslíte rovný povrch bez miestnych nerovností, vodorovnú polohu alebo správny pôdorys. Každá z týchto vlastností sa overuje inak a jedna všeobecná poznámka ich nedokáže spoľahlivo opísať. Pomôže oddeliť si výsledky do dvoch skupín: rozmery a poloha rohov pri pohľade zhora, potom výšková poloha miest, na ktorých bude rám dosadať. Tak sa nestane, že dobrý výsledok merania uhlopriečok prekryje nevyriešený výškový rozdiel. Pri príprave miesta teda posudzujte pôdorys aj vzájomnú výšku oporných bodov. Tieto merania dopĺňajú posúdenie podkladu odborníkom, nenahrádzajú ho.
Čo ukazuje porovnanie uhlopriečok
Pri obdĺžnikovom pôdoryse označte rohy v poradí A, B, C a D po obvode základne. Jedna uhlopriečka spája rohy A a C, druhá B a D. V obdĺžniku majú obe rovnakú dĺžku, či už ide o štvorcový, alebo podlhovastý tvar. Porovnávate teda dve vzdialenosti naprieč pôdorysom, nie dlhú stranu s krátkou. Toto rozlíšenie je dôležité najmä pri zapisovaní výsledkov: údaj označený iba ako dĺžka nemusí neskôr prezradiť, čo ste vlastne merali. Ak sa hodnoty uhlopriečok líšia, môže byť niektorý roh posunutý alebo meranie nemusí vychádzať zo správnych bodov. Porovnanie tak upozorní na možnú chybu v rozložení základne. Samo však nepovie, ktorý roh treba upraviť ani či je príčinou pôdorys, chybný rozmer strany alebo nepresné meranie. Ani dlhšiu uhlopriečku preto nepovažujte automaticky za tú nesprávnu a kratšiu za vzor. Obe hodnoty treba posudzovať spolu s rozmermi strán a s polohou všetkých štyroch rohov podľa výkresu.
Rovnaké uhlopriečky samy osebe nedokazujú, že ľubovoľný štvoruholník je obdĺžnik. Napríklad niektoré lichobežníkové tvary ich môžu mať rovnako dlhé, hoci nemajú štyri pravé uhly. Preto porovnajte aj dĺžky strán a polohu jednotlivých rohov podľa výrobného výkresu. Ak výkres predpisuje iný než obdĺžnikový pôdorys, nepokúšajte sa ho upraviť na obdĺžnik podľa všeobecného pravidla. Pri konkrétnom modeli, napríklad hliníkovom skleníku Limited Edition so skladom, vychádzajte z jeho príslušnej dokumentácie, nie z odhadu podľa názvu či fotografie.
Ako uhlopriečky zmerať na rovnakých bodoch
Najprv si podľa výkresu určte, ktoré miesta predstavujú rohy základne. Vyznačte ich tak, aby bolo zrejmé, odkiaľ sa meria; vonkajší okraj obruby nemusí byť totožný s referenčným bodom konštrukcie. Potom zmerajte obe uhlopriečky medzi protiľahlými značkami. Pri oboch meraniach používajte rovnaký spôsob: nezačínajte raz na vonkajšom okraji a druhýkrát v strede profilu. Ak je značka široká, dohodnite sa, ktorá jej časť predstavuje meraný bod. Rovnaké pravidlo dodržte na všetkých rohoch aj pri opakovaní kontroly. Merací pás veďte priamo medzi bodmi a hodnotu zapíšte spolu s označením príslušnej uhlopriečky. Keď merajú dvaja ľudia, obaja musia vedieť, ku ktorej značke sa prikladá začiatok pásu a kde sa odčítava výsledok. Ak sa značka posunie alebo pás zachytí o prekážku, meranie zopakujte. Pri opakovanom odčítaní nehľadajte za každú cenu predchádzajúce číslo; overujete práve to, či sa výsledok dá získať znova z rovnakých bodov. Tak odlíšite rozdiel v geometrii od nepresnosti pri meraní.
Pri ďalšej kontrole zmerajte aj všetky strany a porovnajte ich s výkresom. Uhlopriečky nemajú slúžiť ako náhrada údajov o dĺžke a šírke, ale ako doplnkový test rozloženia rohov. Zapíšte si, z ktorých bodov ste merali, aby bolo možné výsledky zopakovať alebo odovzdať montážnikovi. Ak sa hodnoty nezhodujú, neurčujte sami, že určitý počet milimetrov je zanedbateľný. Prípustnú odchýlku treba overiť pre konkrétny model a spôsob montáže. Pri príprave skleníka Bloomcabin Prestige si preto vyžiadajte príslušný výkres a potvrďte, ktoré jeho body sú určené na meranie.
Ako sa nesprávny tvar základu prejaví pri montáži
Ak základ nemá správny pôdorys, diely rámu nemusia dosadať alebo nadväzovať v polohe, ktorú predpokladá montážny postup. Rohy môžu byť posunuté, spojovacie miesta sa nemusia presne stretnúť a niektoré časti bude náročné osadiť bez ich posúvania. Montážnik potom môže zistiť, že sa rozmery základne a konštrukcie rozchádzajú až pri skladaní. To, že sa jednotlivé diely dajú priložiť, ešte nepotvrdzuje správnu geometriu celku. Rozlišujte preto medzi voľným priložením jednej časti a tým, či všetky časti spoločne zodpovedajú určenej polohe. Ak sa pri jednom rohu podarí spoj zarovnať, no na opačnej strane vznikne nesúlad, nie je to dôvod pokračovať v prispôsobovaní naslepo. Treba sa vrátiť k rozmerom základne a porovnať ich s výkresom. Samotný problém pri spoji ešte neurčuje príčinu; kontrola má ukázať, či sa nezhoda začína už na podklade. Riešenie až počas montáže môže znamenať opakovanú prácu, preto má kontrola geometrie význam ešte pred osadením rámu.
Nesúlad sa môže prejaviť aj na otvoroch a výplniach: dvere alebo iný pohyblivý prvok nemusia v ráme sedieť tak, ako sa očakáva, a škáry môžu byť nerovnomerné. Pri osádzaní výplní môže byť potrebné prispôsobovanie, ktoré nepatrí k bežnej kontrole podkladu. Neznamená to, že každá malá odchýlka automaticky spôsobí poškodenie, ale nie je vhodné zakrývať ju násilným posúvaním dielov. Pri príprave priestranného skleníka Bloomcabin aj pri inom modeli treba najskôr potvrdiť, že pôdorys zodpovedá jeho výkresu.
Ako skontrolovať vodorovnosť celej opornej plochy
Základ môže mať správne rozmery a pravé uhly, no aj tak klesať na jednu stranu. Vodorovnosť preto kontrolujte pozdĺž každej strany aj naprieč základňou, nielen na jednom mieste. Vodováha položená na dlhej hrane ukáže iba stav tejto línie; neodhalí automaticky výškový rozdiel na protiľahlom okraji alebo pri vzdialenom rohu. Zamerajte sa na všetky oporné body, ktoré podľa výkresu nesú alebo podopierajú konštrukciu. Ak sa kontroluje iba obvod, môže zostať nepovšimnuté lokálne vyvýšenie či prepad v mieste, kde má základňa dosadať.
Pri kontrole postupujte podľa toho, ako je podklad vyhotovený a kde má rám stáť. Overte dlhšie i kratšie úseky, potom porovnajte výšku protiľahlých rohov a skontrolujte, či plocha nie je skrútená. Rovná lata alebo vodováha môže ukázať miestny rozdiel, no výsledok treba porovnať s požiadavkami výrobcu či montážnika; univerzálna tolerancia neplatí pre všetky konštrukcie. Do záznamu uveďte aj miesto a smer kontroly. Poznámka o jednom vodorovnom úseku sa tak nebude zamieňať za potvrdenie celej základne. Ak si výsledky z rôznych miest zdanlivo odporujú, nesnažte sa ich zhrnúť do priemerného hodnotenia. Rozlíšte, kde sa kontroloval sklon konkrétnej hrany a kde vzájomná výška vzdialenejších bodov. Ide o odlišné pozorovania, ktoré má montážnik posúdiť spoločne. Pri klasickom hliníkovom skleníku aj pri inom type kontrolujte oporné miesta označené vo výkrese. Nezapočítavajte do hodnotenia rámu inú časť plochy len preto, že je prístupnejšia alebo vyzerá rovnejšie.
Rozmery overte podľa výkresu konkrétneho modelu
Pri príprave základu nepoužívajte rozmery odhadnuté z fotografie ani údaje o vonkajšom rozmere skleníka ako náhradu za výkres základne. Rôzne rozmery môžu označovať obrys konštrukcie, polohu jej oporných častí alebo iné referenčné línie. Skontrolujte, ku ktorým bodom sa údaj vzťahuje a či dokumentácia zodpovedá vybranému modelu a jeho konkrétnemu vyhotoveniu. Pri každej porovnávanej hodnote si položte dve otázky: medzi ktorými bodmi je rozmer uvedený vo výkrese a medzi ktorými bodmi ste merali na mieste? Až keď sú to zodpovedajúce body, má porovnanie význam. Nesúlad môže vzniknúť aj tým, že jednu hodnotu odčítate medzi vonkajšími okrajmi a druhú medzi vyznačenými referenčnými líniami. Nevyberajte si preto z výkresu údaj, ktorý je jednoducho najbližší nameranému číslu. Najprv si vyjasnite jeho význam. Ak nie je zrejmé, odkiaľ merať alebo ktorým smerom má byť základ otočený, opýtajte sa výrobcu či montážnika skôr, než sa podklad dokončí. Tak sa vyhnete porovnávaniu rozmerov, ktoré opisujú odlišné časti.
Myslite aj na umiestnenie na pozemku a na vzťah základne k okoliu. Pri nástennom skleníku si overte podľa príslušnej dokumentácie, ako má základ nadväzovať na stenu; rovná stena sama osebe nepotvrdzuje pravouhlosť ani vodorovnosť podkladu. Podobne obruba, chodník alebo existujúca plocha nemusia označovať správnu referenčnú líniu. Pred odovzdaním podkladu ukážte montážnikovi výkres a fotografie miesta a požiadajte ho, aby potvrdil, ktoré rozmery a body treba skontrolovať. Rozhodujúca je zhoda konkrétneho základu s dokumentáciou, nie všeobecná predstava o rozmeroch skleníka.
Príklad spoločnej kontroly s montážnikom
Nasledujúci príklad opisuje postup, ktorý si môžete vopred dohodnúť s montážnikom; nejde o záznam vykonanej ani schválenej kontroly. Predstavte si základ s obdĺžnikovým pôdorysom podľa výkresu vybraného modelu. Najskôr spolu určíte jeho referenčné body a označíte rohy A až D. Zmeriate všetky štyri strany a obe uhlopriečky medzi príslušnými značkami. Pri porovnaní zistíte, že uhlopriečky vychádzajú rozdielne. Namiesto okamžitého posúvania rohu zopakujete meranie a overíte, či sa na oboch koncoch používali správne body. Ak rozdiel zostáva, montážnik posúdi výsledky spolu s rozmermi strán a výkresom. Osobitne potom skontrolujete vodorovnosť v pozdĺžnom aj priečnom smere a vzájomnú výšku oporných miest. Ani dobrý výsledok tejto druhej kontroly nezruší zistený nesúlad uhlopriečok. Príklad ukazuje, prečo sa záver nemá opierať o jedinú hodnotu alebo o pohľad na hotový podklad. Rozsah kontroly aj význam zistenej odchýlky musí montážnik posúdiť vzhľadom na konkrétny výrobok, nie podľa všeobecného odhadu.
Pri spoločnej kontrole si vyjasnite aj jej záver: ktoré výsledky montážnik považuje za vyhovujúce, čo treba premerať a čo si vyžaduje nápravu. Samotné vykonanie meraní ešte neznamená, že je podklad pripravený na montáž. Fotografie môžu pomôcť ukázať polohu značiek či vodováhy, nenahrádzajú však odčítané hodnoty. Pri hliníkovom skleníku v limitovanej edícii aj pri inom modeli má byť posúdenie naviazané na príslušné technické podklady. Ak niektorý výsledok zostane nejasný, zapíšte konkrétny otvorený bod, napríklad potrebu opakovať meranie určenej uhlopriečky. Tak bude zrejmé, čo ešte treba vyriešiť, a všeobecné konštatovanie o vykonanej kontrole nezakryje nedokončené posúdenie.
Čo urobiť, keď sa merania nezhodujú
Pri rozdielnych uhlopriečkach meranie najprv zopakujte od presne vyznačených bodov. Skontrolujte, či sa počas merania neposunula značka, či pás viedol priamo a či ste nepoužili odlišný okraj základne. Potom znova porovnajte dĺžky strán a referenčné rozmery s výkresom. Pri hľadaní príčiny oddeľte neistotu merania od potvrdeného nesúladu. Ak sa pri opakovaní výrazne mení výsledok tej istej vzdialenosti, najprv treba vyjasniť spôsob merania. Ak sa opakuje rovnaký rozdiel, zachovajte pôvodné označenie bodov a výsledky odovzdajte montážnikovi. Záznam tak zostane zrozumiteľný aj pre človeka, ktorý pri prvom meraní nebol. Samotný rozdiel nevysvetľuje, ktorý roh je nesprávne umiestnený ani akú úpravu podklad potrebuje. Neoznačujte preto roh za chybný iba podľa toho, že je koncom dlhšej uhlopriečky. Pred rozhodnutím treba posúdiť celý pôdorys vrátane strán a jeho polohy podľa výkresu. Bez tejto kontroly môže úprava jedného miesta problém presunúť inde a sťažiť porovnanie s pôvodným stavom.
Ak nesedia výšky, uhlopriečky alebo rozmery, nezačínajte rám montovať s tým, že sa základ upraví až pri skladaní. Spôsob nápravy závisí od vyhotovenia podkladu a požiadaviek konkrétneho modelu, preto ho má posúdiť montážnik alebo odborník na prípravu základov. Nepoužívajte svojvoľné podkladanie ani násilné priťahovanie konštrukcie ako náhradu za odborné posúdenie. Pri oranžérii T-modelu aj pri inom skleníku treba rozhodnutie o ďalšom postupe opierať o príslušný výkres a stav na mieste. Po úprave základňu znovu premerajte, aby ste mali potvrdené jej aktuálne rozmery a výšku.
Fotografia ani názov modelu nenahrádzajú pôdorys
Fotografia pri výbere skleníka ukazuje jeho vzhľad, nie spoľahlivé rozmiestnenie referenčných bodov základne. Ani názov modelu neurčuje, medzi ktorými miestami treba merať. Pri pyramídovom skleníku Bloomcabin Oasis preto oddeľte predstavu o vzhľade výrobku od údajov o jeho pôdoryse. Tvar strechy či pohľad na konštrukciu nepoužívajte ako podklad na vyznačenie rohov. Na tento účel slúži príslušný výkres základne. Ak predpisuje inú geometriu než obdĺžnik, rozhodujú jeho rozmery a referenčné body, nie všeobecné pravidlo o zhodných uhlopriečkach. Rovnakú zásadu uplatnite pri porovnávaní všetkých modelov.
Pred meraním si určte, ktorým smerom bude skleník na mieste otočený a ktoré rohy zodpovedajú rohom vo výkrese. Správny tvar a správne umiestnenie sú dve odlišné veci: kontrola uhlopriečok sama nepotvrdzuje, že základ leží v zamýšľanej polohe voči okoliu. Do jednoduchého náčrtu preto zaznačte aj blízku stenu, chodník alebo inú časť pozemku, podľa ktorej sa pri komunikácii orientujete. Označenie rohov potom používajte rovnako v náčrte, zápise aj na fotografiách. Značky na podklade môžu byť po dokončení povrchov menej viditeľné, preto si ich polohu zaznamenajte počas kontroly. Zohľadnite aj to, či sa pri dokončovacích prácach nezmenil okraj alebo úroveň pôvodne meranej plochy. Ak sa má základňa prispôsobiť existujúcej stene či chodníku, estetické zarovnanie nesmie nahradiť kontrolu geometrie. Montážnikovi tak dokážete presne ukázať, o ktorom rohu alebo okraji hovoríte, bez nejednoznačných označení ako ľavá strana, ktorých význam sa pri pohľade z opačného smeru mení.
Záznam merania uľahčí odovzdanie podkladu
Pri odovzdávaní podkladu si pripravte jeden prehľadný záznam: označenie modelu a použitého výkresu, polohu meraných rohov, štyri dĺžky strán, obe uhlopriečky a výsledky kontroly výšky. Uveďte dátum, ktoré hodnoty boli porovnané s dokumentáciou a kto ich posúdil. Oddeľte nameraný údaj od záveru o jeho prijateľnosti. Zápis konkrétnej dĺžky hovorí, čo sa na mieste zistilo; poznámka o posúdení má vysvetliť, ako sa s výsledkom ďalej naložilo. Ak sa niečo ešte neoverilo, označte to ako otvorený bod, nie ako splnenú kontrolu. Takýto prehľad pomáha montážnikovi rýchlo zistiť, či všetci hovoria o rovnakých bodoch a rozmeroch. Zároveň sa ľahšie vysvetlí, či sa problém týka pôdorysu, vodorovnosti alebo oboch. Nezapisujte len poznámku, že základ je rovný; bez konkrétnych meraní nie je jasné, čo sa tým myslelo. Pri opakovanej kontrole ponechajte rozlíšené pôvodné a nové výsledky, aby bolo zrejmé, ktoré údaje opisujú stav pripravený na odovzdanie.
Kontrola platí pre stav, v akom sa základ nachádzal v čase merania. Ak sa po nej dokončovali povrchy, upravoval podklad alebo sa zmenila poloha niektorej jeho časti, pred montážou overte, či sa referenčné body a výšky nezmenili. Pri odovzdaní priložte fotografie, no ponechajte aj samotné hodnoty a výkres, podľa ktorého vznikli. Ak sa ktorákoľvek odchýlka objaví až pri zostavovaní, zastavte montáž a porovnajte skutočný stav so záznamom. Vďaka tomu možno príčinu riešiť na mieste bez toho, aby sa nezhoda skryla v násilnom prispôsobovaní rámu.
Často kladené otázky
Čo znamená, že základ skleníka je pravouhlý?
Ak výkres určuje obdĺžnikový pôdorys, susedné strany majú zvierať pravý uhol a rozmery majú zodpovedať výkresu. Neznamená to, že základ musí mať tvar štvorca; dlhšia a kratšia strana môžu mať rozdielnu dĺžku.
Stačí na kontrolu pravouhlosti zmerať uhlopriečky?
Nie. Pri obdĺžniku majú uhlopriečky rovnakú dĺžku, ale táto zhoda sama osebe nepotvrdzuje, že každý štvoruholník je obdĺžnik. Overte aj rozmery strán a tvar podľa výkresu; pri nejasnostiach požiadajte o kontrolu montážnika.
Môže byť základ vodorovný, ale nepravouhlý?
Áno. Obvod môže byť v jednej výške a pritom mať nesprávne umiestnený roh, takže pôdorys nebude zodpovedať výkresu. Opačne, správny obdĺžnik môže byť sklonený alebo výškovo skrútený. Preto treba kontrolovať geometriu aj výšku.
Aký rozdiel medzi uhlopriečkami je ešte prípustný?
Neexistuje jedno bezpečné číslo, ktoré by sa dalo použiť pre každý skleník a každý základ. Prípustnú odchýlku si overte v dokumentácii konkrétneho modelu alebo priamo u výrobcu či montážnika. Rozdiel si zaznamenajte, nie odhadujte.
Môžem pri montáži vyrovnať základ tým, že rám stiahnem do správneho tvaru?
Nespoliehajte sa na to. Nasilu prispôsobovaný rám môže sťažiť osadenie spojov a výplní a zakryť príčinu chyby. Ak rozmery alebo výška nesedia, prerušte prípravu montáže a dohodnite ďalší postup s montážnikom alebo odborníkom na zemné práce.
Pravouhlosť a vodorovnosť odpovedajú na dve rozdielne otázky: či základ zodpovedá pôdorysu a či jeho oporné miesta ležia v požadovanej vodorovnej rovine. Porovnanie uhlopriečok pomáha odhaliť chybu obdĺžnika, ale nenahrádza kontrolu strán, výkresu ani celej opornej plochy. Keď sa merania nezhodujú, riešte ich pred montážou s montážnikom alebo odborníkom na prípravu základov. Prehľadný záznam umožní odovzdať nielen hotový podklad, ale aj konkrétne výsledky, podľa ktorých sa jeho geometria posudzovala.
