Pripojovacie škáry okien: vysvetlenie tesniacich pások, tesnenia a izolácie
Plánovanie pripojenia okna
Pri výmene okien sa najprv často hovorí o rámoch, zasklení a členení krídel. Pripojovacia škára však tiež rozhoduje o tom, či nový prvok funguje ako súčasť steny: vedie po obvode rámu medzi oknom a stavebnou konštrukciou a musí zvládnuť pohyby, nerovnosti, vlhkosť aj teplotné rozdiely. Kvalitné okno nemôže pri zle navrhnutom pripojení naplno uplatniť svoje vlastnosti. O škáre preto nerozhodujte až na stavbe výberom ľubovoľnej peny a tmelu. Zmysel má zosúladiť polohu okna, skladbu steny, kotvenie, vnútorné utesnenie, izolačný materiál a vonkajšiu ochranu pred poveternosťou. Tento sprievodca vysvetľuje úlohy jednotlivých vrstiev a otázky, ktoré treba vyriešiť pred objednávkou, zameraním a montážou.
Pripojovaciu škáru vnímajte ako rozhranie
Pripojovacia škára nie je iba okrajom okna ani len pohľadovou ukončovacou líniou. Spája dva prvky, ktoré sa môžu správať rozdielne: okenný rám a ostenie z muriva, betónu, dreva alebo viacvrstvovej steny. Odstup je potrebný pre tolerancie, kotvenie a funkčné vrstvy. Jeho šírka a geometria preto patria do zamerania aj montážneho plánu. Kto objednáva iba svetlý rozmer muriva bez zohľadnenia omietky, izolácie, existujúcich dorazov, vedenia roliet alebo parapetu, prenáša dôležité rozhodnutia na deň montáže. Najmä pri rekonštrukciách môžu staré tesniace vrstvy, nerovné ostenia a skryté poškodenia zmeniť zamýšľané riešenie.
Posudzujte okno a pripojenie ako spoločný systém. Pri jednokrídlovom okne otváranom dovnútra musia navzájom zodpovedať napríklad smer otvárania, kovanie, vnútorný parapet a následné vyhotovenie vnútorného pripojenia. Pri obnove najprv určte, či nový prvok zostane v pôvodnej rovine alebo bude v stene osadený inak. Z toho vyplýva dĺžka a prístupnosť pripojovacích plôch, poloha kotviacich bodov i prechod k omietke alebo fasádnemu zatepleniu. Rez cez nadpražie, bočné ostenie a parapetnú časť zvyčajne povie viac než údaj „montáž v cene“. Tieto tri oblasti detailu nechajte posúdiť samostatne, pretože neplnia rovnaké úlohy.
Správne chápanie princípu troch rovín
Ako model plánovania sa osvedčilo rozdelenie do troch funkčných rovín. Vnútorná rovina má obmedziť nekontrolovaný prestup teplého vlhkého vzduchu z interiéru do škáry. Stredná rovina vypĺňa medzipriestor a prispieva najmä k tepelnej a zvukovej izolácii. Vonkajšia strana chráni pripojenie pred počasím, osobitne pred hnaným dažďom, a zároveň by mala umožniť vysychanie smerom von. Dôležité nie je, aby bol všade viditeľný rovnaký materiál, ale aby každá úloha bola plnená po celom obvode okna bez neúmyselných prerušení. Praktická kvalita sa rozhoduje v rohoch, pri kotvení a v prechodoch k parapetu alebo prekladu.
Model opisuje funkcie, nie nákupný zoznam. Predkomprimovaná páska môže napríklad tesniť zvonka a podľa zvoleného systému prevziať aj ďalšie úlohy; fólie alebo tekuté tesniace systémy môžu byť alternatívou pri zložitých pripojeniach. Montážna pena môže plniť izolačnú úlohu, no automaticky nenahrádza vnútornú vzduchotesnosť ani vonkajšiu ochranu pred poveternosťou. Naopak, starostlivo vyhotovená viditeľná škára z tmelu nie je automaticky kompletným pripojením. Pri každej strane sa výslovne pýtajte: Ktorý výrobok plní akú funkciu, na akom podklade priľne, ako sa vytvoria spoje a rohy a kto realizáciu skontroluje pred zakrytím? Z formulky „zvnútra tesnejšie než zvonka“ sa tak stane zrozumiteľný detail namiesto sloganu.
Posúďte celé pripojenie okna

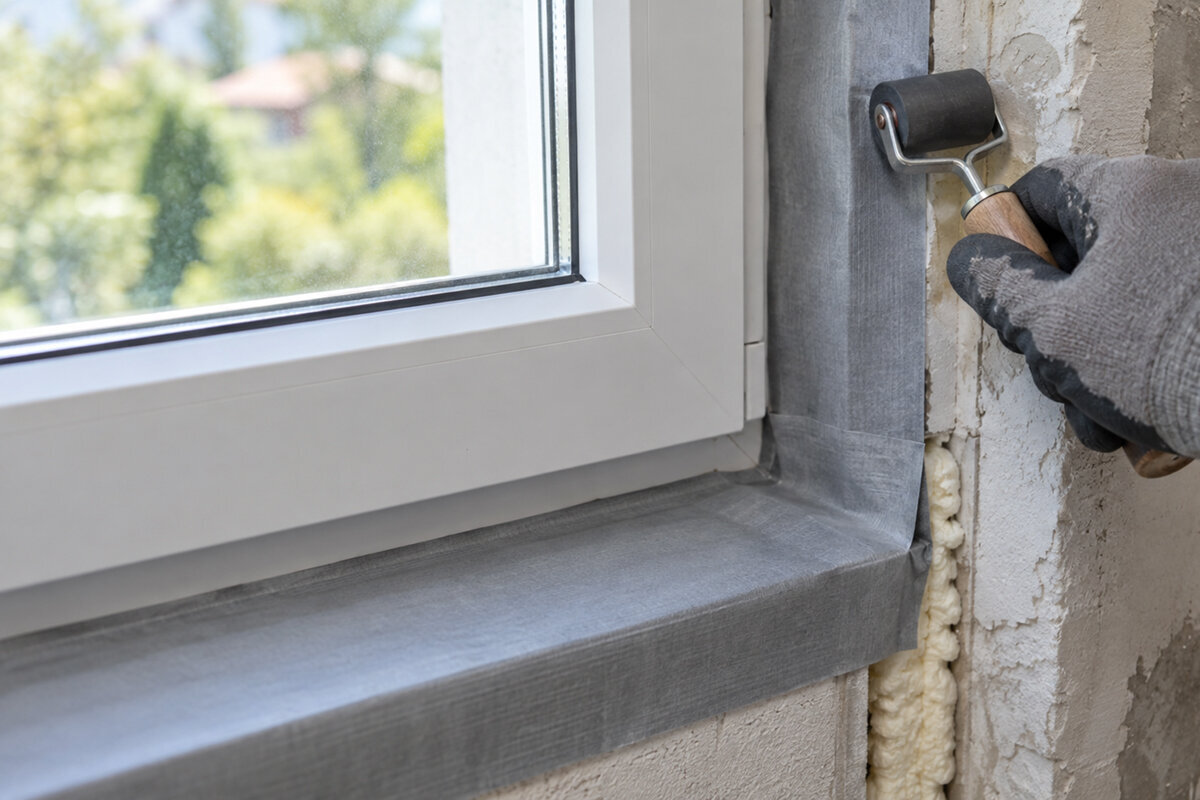

Vnútri: vzduchotesne pripojiť, nielen zakryť škáry
Vnútorná pripojovacia línia ovplyvňuje, či môže vzduch z miestnosti prúdiť do škáry. Ak sa vlhký vnútorný vzduch dostane do chladnejších častí pripojenia, môže tam kondenzovať; súčasne môže vznikať prievan a tepelné straty. Vnútorná rovina preto musí trvalo nadväzovať na rám aj stavebnú konštrukciu. Podľa podkladu a detailu možno použiť pripojovacie fólie, vhodné tmely, predkomprimované pásky alebo tekuté tesniace systémy. Rozhodujú nosný čistý povrch pre priľnutie a dostatok priestoru na pohyby medzi rámom a stenou. Tenký tuhý pás na zaprášenom alebo popraskanom podklade nerieši návrhovú úlohu, hoci sa spočiatku javí uzavretý.
Osobitnú pozornosť vyžadujú prechody. Vzduchotesná plocha na ostení pomôže málo, ak končí pod vnútorným parapetom alebo sa pri preklade nenapojí na existujúcu vzduchotesnú rovinu. Pri omietnutých vnútorných plochách treba určiť, či sa omietka vedie k určenému omietkovému pripojeniu, či možno fóliu omietnuť a ako zostanú možné neskoršie opravy. Pri dvojkrídlovom okne otváranom dovnútra sa musí vnútorný detail koordinovať aj s používaním: hĺbka parapetu, obklad ostenia a kľučky nesmú brániť krídlam. Od realizátora nežiadajte iba názov pásky, ale aj opis súvislého vedenia vnútorného utesnenia po celom obvode rámu.
Stred: izolácia potrebuje vhodnú geometriu a ochranu
Stredná rovina škáry má priestor medzi rámom a stavebnou konštrukciou vyplniť bez dutín. Jej úlohou nie je upevniť okno ani vyrovnávať veľké nerovnosti otvoru. Pri výbere izolačného materiálu škáry sú podstatné šírka škáry, prípustná deformácia, podklad, spracovanie a následné pripojovacie vrstvy. Podľa detailu môžu byť vhodné minerálne izolácie, pena alebo systémové izolačné pásky. Dôležitá je rovnomerná výplň bez nekontrolovaného zhutnenia. Veľké otvorené dutiny alebo preplnené škáry sťažujú pripojenie vnútornej a vonkajšej roviny a môžu zhoršiť izolačný účinok.
Montážne kotvenie sa musí navrhnúť nezávisle od výplne škáry. Nosné podložky, kotviace prvky a prenos zaťaženia držia prvok v polohe; izolácia túto funkciu nedopĺňa. Pri širokých alebo ťažkých prvkoch je to zvlášť zrejmé. Napríklad zdvižno-posuvné dvere Patio Life vyžadujú premyslenú prahovú a nosnú zónu ešte pred riešením bočného tesnenia. Preto sa pýtajte, kde je prvok podopretý, ako zostane rám vyrovnaný a ako možno izolačný materiál doviesť až k týmto miestam. Ak sa niektoré miesta z konštrukčných dôvodov riešia inak, musí byť jasné, ako tam pokračuje vzduchotesnosť, izolácia a ochrana pred počasím. Čistá stredná rovina vzniká správnym poradím, nie čo najväčším množstvom materiálu.
Zvonka: chrániť pred dažďom a myslieť na vysychanie
Vonkajšia strana pripojovacej škáry čelí počasiu, UV žiareniu, striekajúcej vode a detailom fasády. Vonkajšia rovina má zabrániť prenikaniu vlhkosti zvonka a vodu kontrolovane odviesť. Zároveň nesmie nevhodná vrstva uzavrieť prípadnú vlhkosť, ktorá sa do pripojenia dostala. Funkčné riešenie závisí od expozície, povrchu fasády, existujúcich dorazov, polohy okna a ďalších prvkov. Chránené pripojenie hlboko v ostení má iné požiadavky než pripojenie blízko roviny fasády. Paušálne tvrdenia typu „zvonka stačí silikón“ prehliadajú väzbu škáry, omietky, krycích prvkov a parapetu. Zistite preto, ktorá strana je priamo vystavená počasiu, kde ochranu poskytujú presahy fasády a po ktorých hranách steká voda koncentrovane. Pred voľbou materiálu treba zohľadniť aj susedné trhliny, otvorené okraje omietky či chýbajúce priľnavé plochy. Dohodnite, kto pripraví podklad a ako dlho môže zostať hotové utesnenie nechránené. Pokyny na spracovanie zvoleného systému musia byť k dispozícii už pri plánovaní termínov.
Spodná pripojovacia zóna si zaslúži samostatný výkres. Stretávajú sa tu bočné pripojenia, spád, koncovky, parapet, rovina utesnenia steny a prípadne prah dverí. Voda, ktorá prenikne za vonkajší krycí prvok, potrebuje určenú cestu von; pohľadovo uzavretý povrch sám osebe nie je dôkazom. Pri jednokrídlových terasových dverách otváraných von sa musí včas stanoviť aj prechod od vnútornej podlahy k vonkajšej krytine. Dodatočné výšky skladby by inak mohli zakryť pripojenia, narušiť odvodnenie alebo obmedziť pohyb dverí. Pre oblasti pri podlahe požadujte rez so všetkými vrstvami, nielen pohľad hotovej fasády.
Porovnanie tesniacich pások, fólií a tmelov
Tesniace pásky sa často aplikujú rýchlo a pri správne zvolenej šírke škáry dokážu vyrovnať nerovnosti. Potrebujú však vhodné rozmery, pripravenú škáru a dostatok času alebo priestoru na rozpínanie. Pripojovacie fólie sú pružné pre zložité geometrie a možno ich napojiť na vzduchotesnú rovinu budovy. Ich funkcia výrazne závisí od lepidla, prípravy podkladu a dôkladne zlepených presahov. Tekuté tesniace systémy môžu pomôcť pri ťažko prístupných alebo nepravidelných pripojeniach, vyžadujú však kontrolovanú vrstvu a vhodné podklady. Tmely sú vhodné pre definované škáry a pripojenia, musia sa však zosúladiť z hľadiska priľnavosti, schopnosti prenášať pohyb a kompatibility. Na porovnanie vytvorte malú maticu pripojení: rovné strany, rohy, preklad, parapetná časť a známe problémové miesta. Zapíšte, ktorý materiál sa má kde použiť, ako sa napojí na ďalší prvok a aká príprava je potrebná. Tak sa ukáže, či riešenie presvedčí len na rovnom vzorovom úseku alebo je realizovateľné aj pri prerušeniach. Údaje o výrobku a pokyny na spracovanie kontrolujte pre skutočne ponúkaný systém, nie iba pre podobnú skupinu výrobkov.
Neporovnávajte iba samotný materiál v rolke. Overte, či treba pripraviť povrch rámu a podklad steny, či je určený penetračný náter, či sa výrobok smie omietnuť, natrieť alebo zakryť a kedy môže nasledovať ďalší pracovný krok. Pýtajte sa aj, ako sa vytvorí spoj pri ráme a roh bez záhybov či otvorených ciest. Pri okne s pevným zasklením síce pripojenie neovplyvňuje pohyblivé krídlo, prechod rámu a steny však vyžaduje rovnakú starostlivosť. Najlepšou voľbou je systém, ktorého použitie zostáva zrozumiteľné v reálnych podmienkach stavby. Zoznam materiálov bez detailného náčrtu, údaja o podklade a zodpovednosti nie je spoľahlivý realizačný plán.
Posúďte celé pripojenie okna
Tvar okna a spôsob otvárania menia detail
Obdĺžnikové štandardné okná často umožňujú opakované pripojenia, no už priečky, pevné polia, delenie krídel alebo nezvyčajný spôsob otvárania menia zameranie a postup. Priečky sú vnútri konštrukcie okna; pre pripojovaciu škáru je rozhodujúci vonkajší obvod rámu, nie viditeľné členenie skla. Pri oknách bez priečok je pripojovacia línia rovnako rozsiahla ako pri dizajnovo členenom okne. Rozhodujúce zostáva, ako sa stretávajú rám, ostenie a utesnenie. Pri historických pohľadoch môže byť dôležitý vonkajší vzhľad, bez toho, aby z neho automaticky vyplývalo jednoduchšie alebo zložitejšie riešenie škáry.
Pri oblúkoch, šikminách a iných osobitných tvaroch pribúda rezov, rohov a prechodov. Preto trojuholníkové a šikmé okno s pevným zasklením vyžaduje kontrolu detailu na každej šikmej hrane a najmä v hornom uzle. Práve tam je vhodné neimprovizovať postupne s kotvením, izoláciou a vonkajším vedením vody. Pri strešných oknách pribúda napojenie na skladbu strechy a krytinu; na to je potrebný samostatný koncept zodpovedajúci strešnému systému. Pri osobitných tvaroch odovzdajte projektantom a montážnej firme pohľad v mierke aj rez. Pýtajte sa, na ktorých miestach sa zvolená páska reže alebo napája a ako sa potom zachová jej kontinuita.
Novostavbu a rekonštrukciu pripravte rozdielne
Pri novostavbe možno polohu okna, skladbu steny a pripojovací materiál zosúladiť včas. To uľahčuje jasné rozhranie medzi hrubou stavbou, montážou okien, omietkou, fasádou a interiérovými prácami. Napriek tomu treba určiť, kto vytvorí, ochráni a prevezme pripojovacie plochy. Fóliu voľne ležiacu po montáži okna môžu poškodiť nadväzujúce profesie; príliš skoré ukončenie fasády môže sťažiť neskoršie kotvenie. Harmonogram je preto súčasťou technického plánovania. Zaznamenajte, kedy sa montujú rámy, kedy sa uzavrú vnútorné a vonkajšie roviny a ako sa otvorené pripojenia dovtedy chránia pred počasím a poškodením. Pri mnohých rovnakých otvoroch môže včas zhotovené referenčné okno pomôcť posúdiť rozhrania pred sériovou montážou. Posudzujte nielen viditeľné povrchy, ale aj prípravu podkladu, vytvorenie rohov, kotvenie a odovzdanie nadväzujúcim profesiám. Zistené odchýlky ihneď zapíšte do schváleného detailu. Ústny súhlas pri vzorke nechráni ďalšie otvory pred odlišným vyhotovením.
Pri rekonštrukcii sa začína obhliadkou existujúceho stavu. Po odstránení starých okien sa môžu ukázať drobiace sa ostenia, vlhké miesta, existujúce tesniace vrstvy alebo nečakané hrúbky vrstiev. Naplánujte riešenie takýchto zistení namiesto toho, aby ste počítali výlučne s ideálnym rozmerom. Pri otváravom okne „Kombi“ v historickom štýle, otváranom von môžu existujúci vzhľad a šírky pripojenia ovplyvniť estetické rozhodnutie; škára však musí aj tak vyhovovať skutočnej stavebnej konštrukcii. Pred demontážou zdokumentujte rozmery, rozpoznateľnú skladbu steny, vnútorné a vonkajšie povrchy aj polohu parapetov. Spoločná obhliadka dodávateľa okien, montážnej firmy a prípadne firmy na fasádu alebo omietky znižuje rozpory medzi profesiami.
Koordinácia kotvenia, pohybov a nadväzujúcich profesií
Okenné rámy menia rozmery vplyvom teploty a používania, stavebná konštrukcia môže sadnúť alebo sa mierne pohybovať a tesniace vrstvy musia tieto pohyby trvalo znášať. Pripojovacie riešenie preto nesmie rám nevhodne pevne zovrieť ani preťažovať kotvenie. Poloha a počet kotvení aj odstupy od hrán rámu sa musia navrhnúť pre konkrétny objekt. Nechajte si vysvetliť prenos zaťaženia, vyrovnanie a funkciu nosných a dištančných podložiek. Až keď je okno bezpečne osadené, možno funkčné vrstvy čisto doplniť. Pena ani tmel by nemali neúmyselne preberať statickú náhradnú úlohu.
Škáru ovplyvňujú aj nadväzujúce profesie. Vnútorná omietka, sadrokartón, parapet, vonkajšia omietka, tepelná izolácia, kovové krycie prvky a tieniaca technika môžu pripojenia zakrývať alebo ich prerážať kotveniami. Pred začatím určte, kto utesní ktoré prestúpenie a ktoré plochy musia zostať viditeľné až do kontroly realizácie. Pri skladacích dverách otváraných von rastie význam prechodov pri bočných rámoch a v oblasti podlahy, pretože sa stretáva viac krídel a veľký otvárací priestor. To automaticky neznamená konkrétny spôsob utesnenia, ale osobitne presné zosúladenie priestoru na otváranie, vonkajšej krytiny, prahu a vedenia vody. Koordinačný rozhovor pred objednávkou je lacnejší než dodatočné prispôsobovanie hotových povrchov.
Praktická organizácia zadania, kontroly a prevzatia
Použiteľná špecifikácia prác uvádza viac než „odborne namontovať okná“. Priraďuje okno k polohe osadenia, opisuje pripravené pripojovacie plochy a uvádza funkčné úlohy zvnútra, v strede a zvonka. Pridáva detaily nadpražia, bočných strán a parapetnej časti, kotvenie, riešenie parapetov alebo prahov aj ochranu až do ukončenia stavebných prác. Pri viacerých typoch okien treba samostatne uviesť štandardné detaily a odlišné osobitné detaily. Rozmery a výkresy odovzdajte pred objednávkou, aby sa spolu preverili rozmer rámu, priestor škáry a príslušenstvo. Montážna firma musí vedieť, ktoré práce sú zahrnuté v ponuke a kde nadväzujú iné profesie. Porovnávajte ponuky po položkách: príprava podkladu, demontáž a likvidácia existujúcich materiálov, kotvenie, každá rovina škáry, pripojenia parapetov, ochranné opatrenia a dokumentácia. Chýbajúce alebo paušálne položky označte pred porovnaním cien. Nižšia celková suma má malú výpovednú hodnotu, ak napríklad opravy ostenia, pripojovacie profily alebo utesnenie pod parapetom nie sú priradené. Alternatívne položky nechajte jasne opísať, aby neskôr nebolo nejasné, ktoré vyhotovenie bolo skutočne objednané.
Pripojenia kontrolujte v čase, keď sú ešte prístupné. Odfotografujte pripravený podklad, kotvenie a jednotlivé vrstvy pred omietkou, obkladom alebo parapetom. Pohľadom overte súvislé pripojenia, dostatočné presahy, starostlivo vytvorené rohy, správne ošetrené spoje a nepoškodené materiály. Otvorená otázka nie je nedostatkom kvality, ak sa vyrieši pred zakrytím. Nechajte si zdokumentovať použité systémové komponenty, pokyny na údržbu a zodpovednosť za zostávajúce pripojenia. Značka Bloomcabin uvádza na okná a dvere záruku päť rokov; dodacia lehota je po potvrdení objednávky spravidla štyri až šesť týždňov. Tieto údaje nenahrádzajú kontrolu montážneho a pripojovacieho plánu pre konkrétny objekt.
Časté otázky
Stačí montážna pena ako utesnenie okna?
Nie, montážna pena plní najmä úlohu v strednej rovine škáry a automaticky netvorí úplnú vnútornú vzduchotesnosť ani vonkajšiu ochranu pred počasím. Potrebné ďalšie vrstvy vyplývajú z detailu pripojenia, podkladu a situácie osadenia. Nechajte tri funkcie pomenovať a zdokumentovať samostatne.
Čo znamená „zvnútra tesnejšie než zvonka“?
Výrok opisuje funkčnú logiku: vzduch z miestnosti sa nemá nekontrolovane dostať do škáry, zatiaľ čo vlhkosť z pripojenia má mať možnosť vysychať smerom von. Nenahrádza voľbu materiálu. Či je vhodná páska, fólia, tmel alebo iné riešenie, treba navrhnúť pre rám, skladbu steny, šírku škáry a stranu vystavenú počasiu.
Má sa pripojovacia škára určiť pred montážou okna?
Áno. Najneskôr pred objednávkou a zameraním treba zosúladiť polohu osadenia, skladbu steny, rozmer rámu, kotvenie a pripojenia k parapetu, fasáde a vnútornému povrchu. Zistenia na stavbe môžu vyžadovať úpravy. Pripravená alternatíva pre nerovné alebo poškodené ostenia zabráni nekoordinovaným rozhodnutiam pod časovým tlakom.
Kto zodpovedá za utesnenie medzi oknom a stenou?
Závisí to od zmluvy, špecifikácie prác a rozdelenia rozhraní medzi profesiami. Rozhodujúce nie je iba to, kto nalepí pásku, ale kto vytvorí súvislé pripojenie k omietke, fasádnej rovine, parapetu a ďalším vrstvám. Zodpovednosti, čas kontroly a ochranu otvorených pripojení zaznamenajte písomne.
Ako rozpoznám kontrolovateľný montážny plán?
Musí obsahovať aspoň pohľady a rezy nadpražia, bočných strán a parapetnej časti, uviesť funkčné vrstvy aj ich pripojenia a zobraziť kotvenie a prenos zaťaženia. Pre dvere, osobitné tvary a oblasti pri podlahe sú vhodné vlastné detaily. Pred zakrytím kontrolujte realizáciu podľa týchto podkladov a fotograficky ju zdokumentujte.
Ďalší krok
Funkčná pripojovacia škára okna nevzniká jediným „tesniacim prostriedkom“, ale súhrou vnútorného utesnenia, izolovaného stredu, vonkajšej ochrany pred počasím, kotvenia a susedných stavebných prvkov. Začnite skladbou steny a polohou osadenia, nie názvom materiálu. Nechajte nakresliť detaily pre všetky strany rámu, osobitne posúdiť špeciálne tvary a prahy a písomne rozdeliť rozhrania profesií. Kto naplánuje pripojovaciu škáru pred objednávkou a demontážou, môže vecnejšie porovnať ponuky a kontrolovať realizáciu, kým sú rozhodujúce vrstvy ešte viditeľné.
