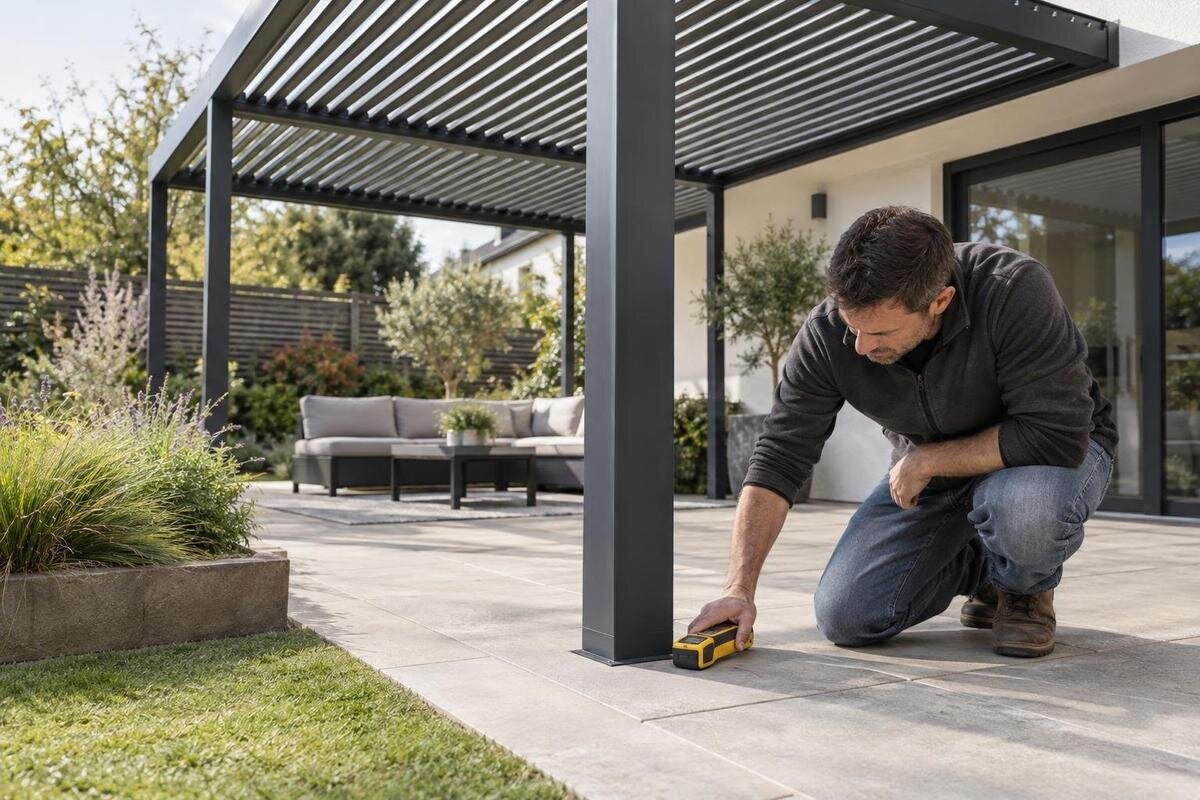

Skryté potrubia a káble: kontrola miesta pred vŕtaním pre pergolu
Príprava miesta pre pergolu
Pred vŕtaním alebo výkopom pre pergolu treba poznať nielen jej pôdorys, ale aj to, čo vedie pod povrchom terasy a záhrady. Záznamy o sieťach, obhliadka a odborná detekcia prinášajú odlišné informácie; žiadny z týchto zdrojov nemusí zachytávať každú trasu. Práve ich porovnanie pomáha odhaliť kolíziu ešte pred začiatkom prác. Kotviace body preto potvrďte až po porovnaní podkladov s konkrétnym miestom a návrhom montáže.
Kotviace body určujte až po preverení vedení
Rozhodnutie, kde budú stáť stĺpy a kde sa bude vŕtať či kopať, ovplyvňuje viac než pôdorys pergoly. Pod povrchom môžu viesť prípojky k domu, odvodnenie, závlaha alebo rozvody doplnené pri staršej rekonštrukcii. Zásah do nich môže prerušiť dodávku elektriny či vody, poškodiť zariadenie alebo si vynútiť zmenu už pripravených základov. Ani rovný pás dlažby bez viditeľných šachiet nepotvrdzuje, že pod ním nevedú siete. Riziko sa netýka len priameho kontaktu vrtáka s káblom či rúrou: neznáma trasa môže kolidovať aj s výkopom potrebným na kotvenie alebo zablokovať prístup k revíznemu prvku. Ak sa problém zistí až po dovezení materiálu, posun podpery môže ovplyvniť rozmiestnenie celej zostavy. Už pri príprave preto rozlišujte medzi želanou polohou pergoly a potvrdenými miestami zásahu do podkladu. Náčrt vhodný na predstavu o sedení či tienení ešte nie je pokynom na vŕtanie. Túto odlišnosť vysvetlite aj pri dohadovaní montáže, aby sa predbežne vyznačené rohy nepovažovali za definitívne body kotvenia.
Prehľadný postup je najprv zakresliť obrys pergoly a predpokladané podpery, potom preveriť siete a až nakoniec potvrdiť konkrétne polohy. Pri prvom náčrte pracujte s výkresom vybraného modelu; pri bioklimatickej pergole Bloomcabin sa uvádza plocha od 9 do 24 m², ale tento údaj sám neurčuje presný pôdorys, polohu stĺpov ani spôsob kotvenia. Ak sa objaví možná kolízia, alternatívu musí posúdiť osoba zodpovedná za návrh, pretože svojvoľný posun môže zmeniť rozstupy alebo spôsob prenosu zaťaženia. Polohy kotiev preto považujte za pracovné, kým sa nezladia záznamy, terénne zistenia a vhodný kotviaci výkres.
Do kontroly zahrňte všetky siete a rozvody
Kontrola sa nemá obmedziť na kábel, ktorý napája vonkajšie svietidlo. Do prehľadu zaraďte elektrickú prípojku, osvetlenie, zásuvky a prípadné dátové či komunikačné vedenia, vodovod, kanalizáciu, dažďové zvody aj ďalšie potrubia na odvod vody. V záhrade môžu byť rozvody automatickej závlahy, čerpadlo, vedenia k bráne alebo osvetleniu chodníka. Ak sú na pozemku plynové či vykurovacie rozvody, patria do rovnakej kontroly. Zahrňte aj vedenia uložené pod betónovou doskou alebo spevnenou plochou; dlažba neukáže, čo sa nachádza pod ňou. Zoznam si vytvorte podľa jednotlivých zariadení a trás, nie iba podľa všeobecných názvov sietí.
Oddeľte vedenia, ktoré pokračujú z domu do záhrady, od tých, ktoré slúžia jednému prvku, napríklad závlahovému ventilu alebo svietidlu. Poznačte si aj šachty, uzávery a rozvodné skrinky, ku ktorým musí zostať prístup. Pri zostave pri fasáde preverujte nielen zem pri stĺpoch, ale aj miesto napojenia, zvody a trasy vedené po stene. Ak zvažujete nástennú pergolu Bloomcabin, zahrňte tieto miesta do kontroly spolu s plochou terasy. Nezabudnite ani na nepoužívané vedenia: ak neviete, či boli odstránené alebo iba odpojené, označte ich ako neoverené.
Začnite plánmi, záznamami a otázkami
Pri hľadaní dokumentácie začnite u vlastníka alebo správcu objektu. Užitočné môžu byť pôvodné situačné výkresy, dokumentácia skutočného vyhotovenia, plány prípojok, podklady k rekonštrukciám, faktúry za práce, fotografie pred položením dlažby a záznamy o opravách. Opýtajte sa predchádzajúceho vlastníka, stavbára, záhradníka alebo technika, ktorý montoval osvetlenie či závlahu. Ich informácie môžu pomôcť, no spomienka nenahrádza záznam ani vyhľadanie v teréne. Dokument od prevádzkovateľa siete si vyžiadajte pre konkrétnu lokalitu a overte, ktorú časť trasy zachytáva. Plán hlavnej siete nemusí predstavovať úplný obraz súkromných rozvodov na pozemku.
Pri každom dokumente si poznačte dátum, zdroj, verziu a miesto, ktoré zobrazuje. Ak máte viac plánov, porovnajte ich a rozpory vyznačte namiesto toho, aby ste si bez overenia vybrali ten, ktorý sa hodí. Fotografie ukladajte s orientáciou: zaznamenajte, odkiaľ boli urobené, na ktorú stenu alebo roh smerujú a či vznikli pred úpravami, alebo po nich. Montážnikovi uveďte presný názov pergoly a požiadajte o príslušný kotviaci výkres; napríklad pri modeli Pergola Bloomcabin je dôležité, aby bolo jasné, o ktorú zostavu ide. Záznamy pomáhajú naplánovať kontrolu, ale samy osebe nepotvrdzujú aktuálny stav pod zemou. K podkladom si pripravte aj stručný zoznam nezodpovedaných otázok: kto upravoval terasu, ktoré vedenie pribudlo neskôr a ku ktorej časti pozemku chýba dokumentácia. Pri každej otázke si poznačte, koho sa môžete opýtať. Tak oddelíte dohľadateľnú informáciu od údaja, ktorý bude treba preveriť priamo na mieste, a nebudete opakovane zbierať tie isté podklady.
Plán vedení berte ako podklad, nie ako presnú mapu
Skontrolujte, či plán obsahuje mierku, legendu, dátum, orientáciu a jasný bod, od ktorého sa meria. Rozlišujte obrys pozemku, hranice stavby, šachty a jednotlivé typy vedení; čiara bez vysvetlenia nemusí označovať presnú os potrubia. Všímajte si, či dokument uvádza približnú polohu alebo aj spôsob a presnosť zamerania. Hĺbka nemusí byť zakreslená vôbec, prípadne môže vychádzať zo staršieho návrhu. Pri digitálnom súbore si overte referenčný bod alebo súradnicový systém, ak sú uvedené; pri skene môže byť mierka skreslená. Centimetrovú polohu neodhadujte podľa hrúbky farebnej čiary na vytlačenej kópii.
Každú zakreslenú trasu skúste priradiť k bodu, ktorý sa dá na pozemku znovu nájsť, napríklad k stene, rohu budovy alebo označenej šachte. Ak sa plán nezhoduje s viditeľnými prvkami, vyznačte rozdiel a zistite, či sa trasa menila pri rekonštrukcii. Autora alebo zhotoviteľa dokumentácie sa opýtajte, či zachytáva aj prípojky a súkromné vedenia, kedy sa aktualizovala a ktoré úseky neboli zamerané. Ak odpoveď chýba, berte plán ako orientačný a zahrňte danú oblasť do ďalšej detekcie. Pri porovnávaní viacerých podkladov používajte rovnaké orientačné body a zachovajte označenie pôvodných dokumentov. Ak do pracovnej kópie doplníte vlastnú poznámku alebo predpokladanú trasu, odlíšte ju od pôvodného záznamu a vysvetlite v legende. Čitateľ tak nebude musieť hádať, či ide o údaj z dokumentácie, výsledok obhliadky alebo otázku na ďalšie preverenie. Z mapy neodvodzujte bezpečný odstup ani miesto, kde možno vŕtať; rozhodnutie musí vychádzať z presnejších zistení a odborného posúdenia.
Terénna obhliadka pomáha nájsť ďalšie stopy
Obhliadka pomáha spojiť čiary na výkrese so skutočným pozemkom. Všímajte si vodomernú šachtu, kanalizačný poklop, vpust, odkvapový zvod, vonkajší kohútik, skrinku zavlažovania, svietidlá, zásuvky, technické jednotky a miesta, kde potrubie alebo kábel vstupuje do domu. Tieto prvky môžu naznačiť, odkiaľ a kam vedenie smeruje, neprezrádzajú však jeho presnú trasu ani hĺbku. Povrchové opravy, zmenená dlažba, pás rozdielnej vegetácie či prepadnuté miesto sú dôvodom na ďalšie preverenie, nie dôkazom konkrétneho vedenia. Zaznačte aj prístup k uzáverom a poklopom, ktorý sa po montáži nesmie zatarasiť.
Zistite, či sa terasa alebo záhrada menila po tom, ako vznikol dostupný plán. Staré fotografie, záznamy o výmene dlažby a informácie od firiem, ktoré robili závlahu, drenáž či osvetlenie, môžu upozorniť na novšie trasy. Prejdite priestor od vstupu do domu až po jednotlivé koncové prvky; kábel k svetlu môže viesť inou cestou, než by naznačovala poloha svietidla. Pri nástennom modeli Bloomcabin zahrňte do obhliadky aj fasádu, zvody a vedenia v okolí miesta napojenia. Zistenia odfoťte a preneste do plánu s orientačnými bodmi, no označte ich ako indície, nie ako potvrdené vytyčenie.
Odborná detekcia dopĺňa dokumentáciu
Keď plány a obhliadka nestačia, objednajte odborné vyhľadanie podzemných vedení. Pracovník vyberá metódu podľa typu vedenia, materiálu, prístupnosti a podmienok v pôde. Pri niektorých trasách sa používajú elektromagnetické lokátory, pri iných môže pomôcť georadar; žiadny prístroj však nezobrazí každú sieť v každom prostredí. Kovové, plastové, odstavené alebo súbežne vedené prvky môžu vyžadovať odlišný postup a výsledok nemusí byť rovnako presný po celej dĺžke. Preto sa nepýtajte iba, či bol pozemok „preskenovaný“, ale ktoré vedenia sa podarilo identifikovať a akým spôsobom.
Pred príchodom odovzdajte zhotoviteľovi dostupné plány, fotografie, predbežný pôdorys pergoly a informáciu, kde sa plánuje vŕtať alebo kopať. Dohodnite rozsah kontrolovanej plochy, nielen približné miesta stĺpov, pretože výkop či pracovný priestor môžu siahať mimo bodu kotvenia. Požiadajte o vysvetlenie, ktoré vedenia boli potvrdené, ktoré iba odhadnuté, ktoré časti nebolo možné preskúmať a ako sú na mieste označené. Zistite, či dostanete situačný záznam alebo fotografie a za akých podmienok možno označenie považovať za aktuálne. Správa by mala uvádzať aj neisté a nepreskúmané úseky; samotná veta „nič sa nenašlo“ bez uvedenia rozsahu kontroly nestačí na rozhodnutie o každom kotviacom bode. Pri prevzatí výsledku si nechajte ukázať, ako súvisia značky v teréne so záznamom. Overte si najmä hranice preskúmanej plochy a význam označenia pri miestach, kde sa plánuje zásah. Ak niektorej značke alebo poznámke nerozumiete, požiadajte o vysvetlenie ešte počas obhliadky. Pre montážnika má byť zrozumiteľné nielen to, kde bola trasa zistená, ale aj to, kde výsledok zostáva neistý.
Porovnajte vedenia s plánom pergoly
Keď poznáte predpokladané trasy, preneste na plán presný obrys pergoly a každý bod podpery podľa výkresu konkrétnej zostavy. Nevyznačujte iba rohy: pri montáži môžu byť dôležité všetky stĺpy, bočné kotvy, prípadné napojenie na stavbu aj plochy, ktoré bude treba otvoriť. Názov výrobku alebo plocha neukazujú, kde presne majú byť kotvy, preto pri žiadosti o podklady uveďte zvolený variant, napríklad model bioklimatickej pergoly. Pracujte so schváleným kotviacim výkresom a posúdením podkladu, nie s ilustračnou fotografiou či odhadom. Rozsah založenia určuje návrh pre konkrétne miesto, nie univerzálny rozmer výkopu.
Porovnajte návrh pergoly s aktuálnymi plánmi a výsledkami detekcie tak, aby bolo vidieť ich vzájomnú polohu. Pri každej podpere si všimnite, či sa v jej blízkosti nachádza potvrdené vedenie, neistá trasa, poklop, vpust alebo prístupové miesto; zohľadnite aj priestor potrebný na otvorenie povrchu a prácu. Jednotlivé podpery si v pracovnom pláne jednoznačne označte a ku každej priraďte príslušné zistenia. Pri konzultácii tak budete hovoriť o konkrétnom bode, nie o nejasnom „rohu pri dome“. Osobitne zaznamenajte kolíziu so samotným kotvením a obmedzenie prístupu k šachte či uzáveru. Obe situácie treba vyriešiť, no nejde o totožný problém. Potom nechajte projektanta alebo zodpovedného montážnika určiť, či poloha môže zostať, alebo treba navrhnúť iné riešenie. Zmena musí rešpektovať požiadavky na kotvenie, podklad aj statické posúdenie. Ak sa trasa siete alebo rozmery pergoly zmenia, porovnanie zopakujte: pôvodný plán už nemusí zodpovedať miestu, kde sa má pracovať.
Výkop a vŕtanie plánujte podľa podmienok na mieste
Spôsob vŕtania alebo výkopu zvoľte až po preverení vedení a podkladu. Iný postup môže byť vhodný pri voľnej zemine a iný pri spevnenej ploche či existujúcej doske; rozhoduje konkrétna konštrukcia a schválený návrh kotvenia. Priemer, hĺbku ani odstup od siete neurčujte podľa všeobecného príkladu z internetu. Montážnik alebo príslušný odborník má poznať výsledky detekcie, možné neistoty a pokyny prevádzkovateľa siete a podľa nich zvoliť pracovný postup. Ak sa pri otvorení povrchu ukáže iný materiál alebo usporiadanie, než sa predpokladalo, treba situáciu znovu posúdiť pred pokračovaním.
Dohodnite si, ako sa informácie dostanú ku každej osobe v montážnej skupine. Pred začiatkom si spoločne prezrite označené trasy, legendu, neoverené zóny a jednotlivé miesta výkopu; pracovníci by nemali vychádzať iba z pamäti človeka, ktorý si miesto obhliadol pred týždňom. Pri príprave montáže Pergoly Bloomcabin spojte podklady pre zvolenú zostavu s plánom preverenej pracovnej plochy. Značky môžu zakryť uložené materiály alebo ich môžu poškodiť ďalšie práce, preto ich treba chrániť a podľa potreby nechať obnoviť podľa záznamu odborníka. Umiestnenie náradia či zeminy nesmie znemožniť prístup k poklopu alebo zakryť dôležité označenie. Pred otvorením povrchu si preto dohodnite aj miesto na dočasné uloženie materiálu a priechod k označeným prvkom. Ak sa montáž delí na viac etáp, pri odovzdaní pracoviska uveďte, ktoré plochy už boli otvorené a kde nastala zmena oproti plánu. Nová skupina pracovníkov má dostať rovnaké informácie o neistých trasách ako tá predchádzajúca. Pri nejasnej trase sa riaďte konkrétnymi pokynmi odborníka, nie univerzálnym bezpečným odstupom.
Pri nejasnej trase prácu prerušte
Ak detekcia ukáže vedenie v plánovanom bode alebo sa výkres nezhoduje so stavom na mieste, zastavte prípravu dotknutej časti. Nesnažte sa neznámu trasu odhaliť náhodným vŕtaním ani s vedením nemanipulujte. Zaznamenajte, kde sa nezrovnalosť objavila, ponechajte označenie na mieste a obráťte sa na zhotoviteľa detekcie, montážnika alebo príslušného správcu siete podľa povahy nálezu. Ak sa vedenie poškodí, nedotýkajte sa ho, držte ľudí mimo bezprostredného priestoru a kontaktujte zodpovednú službu; pri naliehavej situácii využite tiesňové služby. Pokračovať možno až po objasnení rizika a novom rozhodnutí o pracovnom postupe.
Kolíziu môže vyriešiť úprava polohy celej pergoly, zmena návrhu podpier alebo odborné preloženie vedenia. Ani posun jedného stĺpa o malú vzdialenosť nie je automaticky prijateľný: zmena musí zostať v súlade s kotviacim výkresom, podkladom a posúdením konštrukcie. Pri nástennej pergole Bloomcabin môže konflikt pri fasáde alebo pri jednej z podpier vyžadovať kontrolu celého rozmiestnenia, nie iba voľného miesta na povrchu. Ak odborný dodávateľ trasu preloží, vyžiadajte aktualizovaný záznam a nechajte nové vedenie vyznačiť pred kotvením. Každú zmenu zdokumentujte, aby sa pôvodný plán neskôr nepovažoval za aktuálny.
Pred montážou odovzdajte aktuálne podklady
Pripravte jeden prehľadný súbor podkladov: plány s dátumami a zdrojmi, informácie o rekonštrukciách, fotografie, výstup z detekcie, legendu značiek, zoznam neistých úsekov a posledný pôdorys s vyznačenými kotvami. Priložte schválený kotviaci výkres, dostupné údaje o podklade a informáciu, kto posúdil prípadné zmeny. Pri objednávke vybranej bioklimatickej pergoly Bloomcabin uveďte presný variant, aby dokumentácia zodpovedala zvolenej zostave; produktová fotografia nenahrádza technický výkres. Výslovne napíšte, čo sa preverilo a čo zostáva neznáme, aby montážnik nepovažoval prázdne miesto na starom pláne za potvrdenú neprítomnosť vedenia. Aktuálnu pracovnú verziu označte dátumom a staršie návrhy uchovajte oddelene. Ak zostávajú v spoločnom priečinku, jasne uveďte, že už nie sú podkladom na montáž. K poslednej zmene pripojte stručné vysvetlenie, ktorých bodov sa týka a na základe čoho sa upravili. Montážnik tak nebude musieť rozdiely medzi verziami zisťovať až pri rozmeriavaní na terase.
Na mieste prejdite s montážnikom všetky plánované body, nielen jeden roh a všeobecný obrys. Potvrďte, že značky zodpovedajú aktuálnemu plánu, že pracovný priestor nezasahuje do nevyhodnotenej trasy a že prístup k šachtám zostane voľný. Zaznamenajte dátum obhliadky, zmeny po detekcii a osobu, ktorá rozhoduje pri nečakanom náleze; dohodnite tiež, kto môže schváliť zmenu polohy kotvy. Ak sa od vytyčenia uskutočnili ďalšie zemné práce alebo značky zanikli, obnovte ich pred pokračovaním. Takéto odovzdanie nenahrádza technické posúdenie, ale pomáha zabezpečiť, aby všetci pracovali s rovnakými a aktuálnymi informáciami.
Časté otázky
Stačí plán inžinierskych sietí od správcu?
Nie vždy. Plán môže zachytávať iba konkrétnu sieť alebo jej časť a nemusí zahŕňať súkromné rozvody, neskoršie úpravy ani presnú polohu v teréne. Overte si dátum, rozsah a spôsob zamerania, porovnajte dokument s tým, čo vidíte na pozemku, a pri neistote zabezpečte odbornú detekciu v celej pracovnej zóne.
Môžem sa pred vŕtaním spoľahnúť na vlastný detektor?
Ručný detektor môže upozorniť na niektoré typy vedení, jeho výsledok však závisí od prístroja, materiálu, hĺbky a podmienok na mieste. To, že nič nezaznamená, nepotvrdzuje, že sa pod povrchom nenachádza kábel alebo potrubie. Pri určovaní kotviacich bodov preto používajte dostupné plány a podľa potreby odborné vyhľadanie vedení.
Čo robiť, ak vedenie prechádza priamo pod plánovaným stĺpom?
Prípravu dotknutého miesta prerušte a nechajte polohu preveriť montážnikom alebo projektantom. Stĺp neposúvajte svojvoľne: zmena môže ovplyvniť rozstupy kotiev či návrh celej zostavy. Ak sa navrhne iná poloha alebo úprava trasy vedenia, treba ju zaznamenať a pred pokračovaním porovnať s aktuálnym kotviacim výkresom.
Treba kontrolovať siete aj pod betónovou terasou?
Áno. Káble alebo potrubia môžu viesť v doske aj pod ňou a spevnený povrch ich neodhaľuje. Okrem záznamov o sieťach si preto overte aj dostupné informácie o skladbe podkladu a návrhu kotvenia. Spôsob kontroly a prípadného otvorenia povrchu má zohľadniť konkrétne miesto a odborné posúdenie.
Existuje univerzálny bezpečný odstup od kábla alebo potrubia?
Nie je vhodné určovať ho odhadom ani podľa všeobecného príkladu. Potrebný pracovný priestor závisí od typu a polohy vedenia, spôsobu práce a pokynov zodpovedného odborníka či prevádzkovateľa siete. Nechajte preto určiť zónu pre konkrétnu montáž. Ak poloha vedenia alebo pokyny nie sú jasné, v danej časti nezačínajte vŕtať.
Plány ukazujú, čo bolo zaznamenané, obhliadka pomáha nájsť stopy a odborná detekcia preveruje konkrétne úseky v teréne. Až ich porovnanie s aktuálnym kotviacim výkresom ukáže, či možno plánované body ponechať alebo treba návrh upraviť. Ak v pracovnej zóne zostane neobjasnená trasa, odklad vŕtania je rozumnejší než rozhodovanie podľa odhadu.
