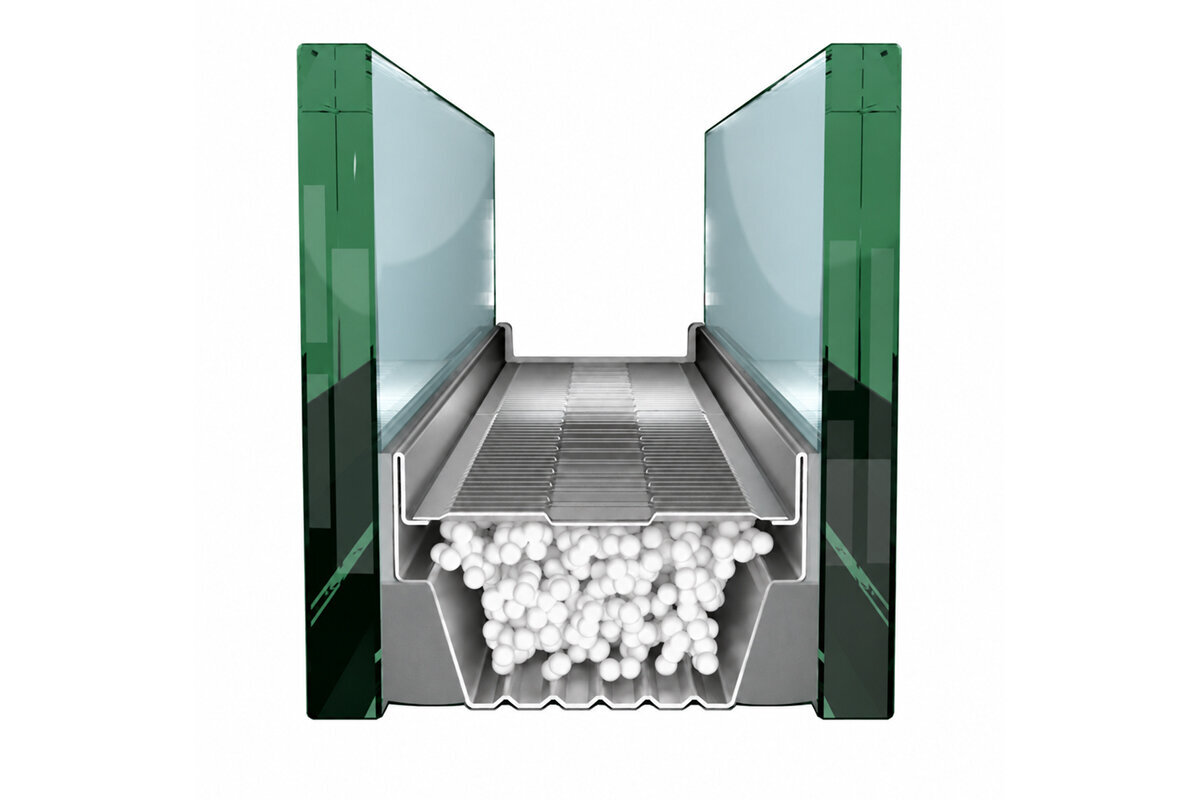

Teplý okraj pri izolačnom skle: vysvetlenie dištančného rámika
Informácie o oknách pre správny výber
Pri porovnávaní ponúk na okná sa často objavujú podobné údaje o zasklení a ráme, zatiaľ čo malý prvok na okraji skla býva sotva uvedený: dištančný rámik. Práve tu okrajový spoj spája jednotlivé tabule v jednotke izolačného skla. Označenie teplý okraj neznamená dodatočnú tabuľu skla ani všeobecnú pečať kvality. Opisuje tepelne optimalizovaný dištančný rámik na okraji izolačného skla. Jeho účinok preto nemožno zmysluplne posudzovať oddelene od celého okna. Pre spoľahlivý výber by mali stavebníci spoločne riešiť údaje o skle, ráme, plánovaní pripojenia a využití miestnosti. Tento sprievodca vysvetľuje teplý okraj, ukazuje porovnateľné údaje v ponukách a pomáha položiť správne otázky pred objednaním.
Okraj skla ako súčasť celého okna
Izolačné sklo pozostáva z viacerých sklenených tabúľ s medzerou medzi nimi. Na okraji dištančný rámik zabezpečuje zachovanie tejto vzdialenosti po celej ploche. Patrí do okrajového spoja, teda zostavy po obvode zasklenia, ktorá zahŕňa rámik, tesniace materiály a podľa konštrukcie aj ďalšie súčasti. Stred skla, okraj skla, rám a pripojenie na stenu sú rozdielne oblasti, preto sa môžu tepelne správať odlišne. Teplý okraj upriamuje pozornosť na prechod medzi tabuľou skla a rámom. Nenahrádza vhodné zasklenie ani starostlivý výber okenného profilu. Kto sa pýta iba na „teplý okraj“, ešte nezíska informáciu, ako je kompletný prvok navrhnutý pre konkrétnu stavbu.
Pri okne s pevným zasklením býva tabuľa skla často v popredí, no posúdenie sa nekončí pri viditeľnej ploche skla. Okno s pevným zasklením opisuje predovšetkým typ konštrukcie, nie vyhotovenie okrajového spoja. V ponuke by preto malo byť jasne uvedené, aké zasklenie je navrhnuté a či zahŕňa tepelne optimalizovaný dištančný rámik. Pri otváravom okne pribúdajú rám krídla, kovanie a tesniace roviny. Zmysluplné porovnanie vždy porovnáva prvky rovnakej veľkosti, podobného členenia a rovnakého spôsobu otvárania. Inak možno rozdiel na okraji skla zameniť za rozdiel v podiele rámu alebo v konštrukcii. Pri objednávke je rozhodujúca zdokumentovaná konfigurácia, nie všeobecný opis výrobku.
Čo znamená teplý okraj
Pojem teplý okraj je bežné označenie pre dištančné rámiky s nižšou tepelnou vodivosťou než tradičné kovové riešenia. Ide o materiál a konštrukciu rámika, nie o na dotyk „teplú“ tabuľu skla. V technickej diskusii sa často hovorí aj o lepšom tepelnom oddelení na okraji skla. Konkrétny účinok závisí okrem iného od systému rámika, skladby skla, rámu a montážnej situácie. Paušálne tvrdenia o teplote v miestnosti alebo úsporách preto nie sú spoľahlivé. Kvalitný opis ponuky uvádza teplý okraj ako súčasť zasklenia a na požiadanie pomenuje použitý systém alebo jeho technické parametre.
Zvolená formulácia môže ľahko viesť k nesprávnym očakávaniam. Teplý okraj z jednoduchého okenného prvku automaticky neurobí mimoriadne výkonné okno. Naopak, okno s náročnou celkovou konštrukciou môže v prehľade ponuky pôsobiť neúplne, ak okrajový spoj nie je uvedený samostatne. Dodávateľa sa preto nepýtajte iba: „Je súčasťou teplý okraj?“, ale aj: Aký dištančný rámik je určený pre toto zasklenie? Platí údaj pre všetky pozície? Je rovnaký v ponuke, potvrdení objednávky a opise skla? Tieto otázky sú zvlášť užitočné, keď jedna objednávka zahŕňa viac veľkostí okien, pevných polí a zasklení dverí. Z marketingového pojmu sa tak stane overiteľné rozhodnutie o výbave.
Posudzujte celý prvok
Prečo okrajový spoj ovplyvňuje komfort
Teplo sa v stavebnom prvku nepohybuje všade rovnako. Na okraji izolačného zasklenia sa stretávajú sklo, dištančný rámik a rám. Tepelne optimalizovaný rámik má v tejto prechodovej oblasti priaznivejšie ovplyvniť tok tepla než vodivejší okrajový spoj. To môže byť dôležité pre vnútornú povrchovú teplotu na okraji skla. Rozsah účinku v konkrétnej miestnosti však nemožno určiť z fotografie, farby rámika ani jedného názvu výrobku. Vonkajšia teplota, vnútorná klíma, veľkosť okna, orientácia, závesy a pohyb vzduchu v miestnosti tiež ovplyvňujú vnímanie povrchu.
Príkladom môže byť obytná miestnosť s veľkými zasklenými plochami: rozhodnutie by sa tam nemalo zúžiť iba na okrajový spoj. Veľké podiely skla menia význam skla, rámu a okrajovej zóny v porovnaní s malým oknom. Pri zdvižno-posuvných dverách Patio Life je preto vhodné riešiť zasklenie, viditeľné podiely rámu a prechody na stavebnú konštrukciu ako celok. Kto pravidelne používa tesne priliehajúce závesy alebo umiestňuje nábytok blízko zasklenia, mal by zohľadniť aj plánovanie miestnosti. Takéto rozhodnutia menia cirkuláciu vzduchu pred sklom. Teplý okraj je pritom súčasťou špecifikácie, nie náhradou odpovede na otázky vykurovania, vetrania alebo zariadenia miestnosti.
Správne čítajte parametre, nemiešajte jednotlivé hodnoty
Ponuky používajú pri oknách a zaskleniach rôzne parametre. Hodnota zasklenia automaticky neopisuje celé okno, pretože do celkového posúdenia patrí aj rám a okrajový spoj. Ani parameter pre štandardný formát nemožno bez ďalšieho preniesť na inú veľkosť alebo členenie. Kupujúci by si preto mali najprv objasniť, na čo sa každé číslo vzťahuje: na stred skla, zasklenie alebo kompletný okenný prvok. Zmysluplné porovnanie umožňujú iba hodnoty s rovnakou referenčnou veličinou a porovnateľnými rozmermi. Ak toto priradenie chýba, je lepšie opýtať sa, než vytvárať zdanlivo presné poradie z rôznych technických listov. Pomôže krátky kontrolný postup: Je pri čísle skratka Ug alebo Uw? Je uvedený referenčný rozmer? Týka sa údaj štandardného vyhotovenia alebo vašej konkrétnej pozície? Nechajte si tiež vysvetliť, ako sa okrajový spoj zohľadnil pri posúdení celého prvku. Tak zistíte, či dve podobne vyzerajúce hodnoty skutočne vyjadrujú to isté. Konzistentná porovnávacia tabuľka je užitočnejšia než súbor nepriraditeľných hodnôt z technických listov.
Pri projektoch, kde je v centre pozornosti mimoriadne nízka hodnota Uw, je toto rozlíšenie obzvlášť dôležité. Okno pre pasívny dom Super Low Uw, otvárané smerom von označuje v názve výrobku konfiguráciu okna a požadovanú úroveň výkonu; bez príslušných podkladov z neho nemožno vyvodiť podrobnosti o dištančnom rámiku. Pre požadovanú veľkosť si vyžiadajte technickú dokumentáciu konkrétneho vyhotovenia. Opýtajte sa aj, či uvedená hodnota zohľadňuje vybrané zasklenie a požadované členenie priečkami. Dekoratívne priečky a priečky deliace sklo nie sú z konštrukčného hľadiska rovnaké a treba ich riešiť oddelene. Rozhodujúce je, aby všetky ponuky vychádzali z rovnakého projektového podkladu, nie aby vedľa seba stálo čo najviac izolovaných parametrov.
Zosúlaďte sklo, rám a pripojenie na stavbu
Okrajový spoj sa nachádza vo vnútri zasklenia, jeho voľba však patrí do reťazca zosúladení. Rám nesie zasklenie, zasklenie musí vyhovovať konštrukcii krídla alebo pevného poľa a celý prvok sa pripája k okennému otvoru v stene. Ak sa okná vyberajú dodatočne bez súvislosti s ostením, tesnením a upevnením, rozhrania môžu zostať nevyjasnené. Netýka sa to iba tepelných otázok, ale aj odvodnenia, vnútorných úprav a polohy parapetov. Projektant alebo kvalifikovaná odborná firma môže posúdiť detaily pripojenia pre konkrétnu stavbu. Dodávateľ na to potrebuje spoľahlivé rozmery, skladbu steny a montážnu situáciu.
Pri kombinácii okien a dverí sa oplatí spoločný zoznam pozícií. Jednokrídlové terasové dvere, otvárané dovnútra sa už smerom otvárania a využitím líšia od pevného bočného dielu alebo okna; požadované zasklenie by však malo byť pri každej pozícii zaznamenané jednotne a jednoznačne. Pred dopytom si poznačte číslo miestnosti, stavebný otvor, smer otvárania, členenie, požadovaný pohľad a osobitné pripojenia. Doplňte, či je dôležitá viditeľná farba dištančného rámika. Tak sa vyhnete neskorším predpokladom, napríklad že každá pozícia dostane rovnaký variant skla. Celkové porovnanie je spoľahlivejšie, keď je rozhodnutie o teplom okraji prepojené s týmto zoznamom pozícií.
Porovnávajte priečky a osobitné tvary bez skratkovitých záverov
Členenie formuje vzhľad okna, no mení aj základ porovnania. Priečka môže byť dekoratívne umiestnená na skle alebo v skle, kým priečky deliace sklo konštrukčne rozdeľujú zasklenie na menšie polia. Tieto varianty nie sú zameniteľné. Pri porovnávaní ponúk je preto vhodné zaznamenať, či sú priečky požadované a aký typ je navrhnutý. Teplý okraj sa v zásade týka okraja jednotky izolačného skla; pri viacerých samostatných sklenených poliach sa okrajové oblasti násobia. Nevyplýva z toho automaticky hodnotenie pre alebo proti členeniu, ale potreba posudzovať konštrukciu skla a priečok spoločne.
Pri tradičnom vzhľade je toto spresnenie mimoriadne užitočné. Otočné okno „Kombi“ v historickom štýle, otvárané smerom von označuje štýlové a funkčné vyhotovenie. Či sa plánovaný vzhľad zrealizuje bez priečok, s priečkami alebo s priečkami deliacimi sklo, treba dohodnúť samostatne. Dodávateľovi poskytnite podľa možnosti výkres pohľadu s delením polí a svetlými rozmermi. Potom sa cielene pýtajte na navrhnutú skladbu skla v každom poli a vyhotovenie okrajového spoja. Zabránite tým porovnávaniu ponuky pre nedelenú plochu s ponukou pre množstvo menších sklenených polí. Vzhľad a technické zosúladenie možno úspešne spojiť, ak sa výkres stane súčasťou objednávky.
Posudzujte celý prvok
Pri otváravých oknách najprv určte používanie
Dištančný rámik je zvonka sotva viditeľný, zatiaľ čo spôsob otvárania priamo ovplyvňuje každodenné používanie. Rozhodnutie o využití by preto malo predchádzať jemnej špecifikácii skla: Kde sa bude vetrať, ako sa bude čistiť, kam sa pohybuje krídlo a aký nábytok alebo komunikačné trasy sú pred ním? Až po stanovení koncepcie prvku možno spoľahlivo určiť zasklenie pre každú pozíciu. Najmä v miestnostiach s viacerými typmi okien môžu byť vhodné rozličné spôsoby otvárania. Nemusia však nevyhnutne znamenať odlišné požiadavky na sklo alebo okrajový spoj. Jednotnosť môže objednávku zjednodušiť, nesmie však vynútiť nevhodnú funkciu otvárania.
Jednokrídlové okno otvárané dovnútra môže byť vhodné pre konkrétnu pozíciu, ak zostane v miestnosti voľný potrebný priestor na pohyb krídla. Pre dopyt sú strana zavesenia krídla, poloha kľučky a rozmery dôležitejším východiskom než neskoršia diskusia o jednotlivých detailoch skla. Keď sú tieto údaje potvrdené, vyžiadajte si opis skla vrátane teplého okraja presne pre túto konfiguráciu. Nespokojte sa so všeobecným vyjadrením pre celý rad výrobkov, ak objednávka obsahuje atypické rozmery, iné členenie alebo odlišné zasklenie. Správne poradie je: určiť využitie a geometriu, opísať konkrétnu pozíciu prvku a potom si nechať potvrdiť sklo a okrajový spoj pre túto pozíciu.
Dvere a veľké zasklenia kontrolujte samostatne
Pri vonkajších dverách a veľkoformátových zaskleniach sa stretáva vysoká frekvencia používania, kovanie, prahy a sklenené plochy. Okrajový spoj zostáva súčasťou skla, no výber musí zahŕňať aj ďalšie požiadavky. Dvere sa otvárajú, zatvárajú a môžu byť zaťažované častejšie než pevné okno. Otázky ovládania, prístupu, požadovaného svetlého otvoru a riešenia prahu preto patria pred detailné rozhodnutie o dištančnom rámiku. Aj členenie tabúľ sa má určiť podľa pohľadu a funkcie. Pre jasnú objednávku potrebuje každá dverová pozícia vlastný opis, nie paušálne prenesenie údajov z okien.
Pri jednodielnom zasklenom bočnom diele dverí by malo byť zrejmé, či je plánovaný ako súčasť vstupnej zostavy a aké zasklenie je preň určené. Výrobok označuje jednodielny zasklený bočný diel; názov nehovorí nič o skladbe skla ani okrajovom spoji. Zosúlaďte preto dverové krídlo, bočný diel a susedné prvky v spoločnom výkrese. Jednotná viditeľná farba dištančného rámika môže byť témou dizajnu, zatiaľ čo technické vyhotovenie má byť písomne špecifikované. Ak existujú požiadavky na bezpečnosť, zvukovú izoláciu alebo iné vlastnosti špecifické pre projekt, ich posúdenie patrí do plánovania s príslušnými odborníkmi. Teplý okraj nenahrádza žiadne z týchto samostatných určení.
Formulujte dopyt tak, aby zostal porovnateľný
Dobrý dopyt neuvádza iba počet a približné rozmery. Oddeľuje nevyhnutné kritériá od preferencií. Medzi nevyhnutné kritériá môžu patriť spôsob otvárania, smer závesov, stavebný alebo objednávkový rozmer, členenie, požadované zasklenie a požadovaný údaj o tepelne optimalizovanom dištančnom rámiku. Preferenciami môžu byť viditeľná farba, vzhľad priečok alebo požadovaná strana pohľadu. Požiadajte o spätnú väzbu, ak musí byť určitá kombinácia technicky zrealizovaná inak. Nedostanete tak tichú zmenu, ale zrozumiteľnú alternatívu. Pri viacerých prvkoch pomôže tabuľka s číslami pozícií a stĺpcom pre potvrdený variant skla. V ďalšom stĺpci nechajte označiť odchýlky od požadovanej skladby. Hneď potom uvidíte, či dodávateľ napríklad nacenil teplý okraj iba pri niektorých pozíciách alebo navrhol alternatívne zasklenie. Skontrolujte tiež, či sú voliteľné a zahrnuté služby jasne oddelené. Až potom porovnávajte celkové sumy, pretože nižšia cena môže jednoducho vyplývať z iného rozsahu dodávky. Otvorené body patria pred rozhodnutím do písomného kola otázok.
Pri strešných plochách by ste mali priebeh výstavby a montážnu situáciu objasniť obzvlášť skoro. Kyvné strešné okno označuje druh okna, nie automatické určenie skla, pripojenia alebo dištančného rámika. Popri rozmeroch odovzdajte zapojeným odborníkom aj projekt strechy a požadovaný spôsob ovládania. V ponuke musí byť zreteľne uvedené, či je teplý okraj zahrnutý pri všetkých navrhnutých zaskleniach alebo iba pri určitých pozíciách. Porovnajte tiež, či obe ponuky zahŕňajú rovnaký počet sklenených polí, rovnakú funkciu otvárania a rovnaké predpoklady príslušenstva. Celková suma, ktorá pôsobí výhodne, nie je dobrým základom rozhodnutia, ak je rozsah dodávky opísaný rozdielne. Odchýlky ukáže až porovnanie podľa jednotlivých pozícií.
Pred objednávkou a pri dodaní cielene kontrolujte
Pred schválením by mali kupujúci porovnať potvrdenie objednávky s vlastným zoznamom pozícií. Skontrolujte rozmery, počet kusov, smer otvárania, členenie, označenie zasklenia a dohodnutú poznámku o teplom okraji. Mimoriadne dôležité je zistiť, či následné zmeny jednej pozície ovplyvnia ďalšie údaje. Výkresy, ponuku, otázky a odpovede uchovávajte spolu. Tvoria spoločný podklad pre výrobcu, predajcu, montáž a vedenie stavby. Ak je niečo formulované nejasne, treba to objasniť pred výrobou. Bloomcabin pri oknách a dverách uvádza 5-ročnú obchodnú záruku; dodacia lehota je 4–6 týždňov s výhradou potvrdenia objednávky. Tieto údaje nenahrádzajú kontrolu konkrétnej objednávky.
Pri dodaní nemožno dištančný rámik spoľahlivo identifikovať iba podľa všeobecného očakávania, keďže farby a viditeľné detaily nie sú technickým potvrdením. Najprv preto podľa podkladov skontrolujte pozície, počty kusov, rozmery a viditeľné poškodenia. Označenia na obaloch a prvkoch porovnajte so zoznamom pozícií bez toho, aby ste z nich vyvodzovali nedokumentované vlastnosti. Ak sú k dispozícii štítky na skle alebo sprievodné doklady, uchovajte ich až do ukončenia kontroly, prípadne ich fotograficky zdokumentujte. Oddeľte pritom kontrolu dodávky od technického prevzatia montáže: úplne dodaný prvok môže mať stále otvorené otázky týkajúce sa osadenia. Montáž a pripojenie na stavbu nechajte vykonať podľa dohodnutého projektu a odchýlky včas zdokumentujte. Pri dvojkrídlovom okne otváranom dovnútra platí rovnako ako pri každom inom prvku: názov výrobku opisuje konfiguráciu krídel, nie každú individuálne zvolenú možnosť zasklenia. Konečná zložka s potvrdením objednávky, zoznamom prvkov, údajmi o skle a informáciami o montáži neskôr uľahčí priradenie. Je užitočnejšia než spomienka na pôvodne ústne dohodnuté vyhotovenie.
Časté otázky
Je teplý okraj to isté ako trojsklo?
Nie. Trojsklo opisuje počet sklenených tabúľ v jednotke izolačného skla. Teplý okraj opisuje tepelne optimalizovaný dištančný rámik na okraji skla. Obe rozhodnutia sa môžu vyskytovať spolu, ide však o samostatné vlastnosti. Pýtajte sa preto na úplnú skladbu skla a konkrétne navrhnutý okrajový spoj.
Môžem teplý okraj rozpoznať podľa farby?
Nie, viditeľná farba dištančného rámika nie je spoľahlivým technickým potvrdením jeho vlastností. Môže ísť o dizajnové rozhodnutie. Rozhodujúci je písomný opis skla a potvrdenie pre konkrétnu pozíciu. Z tmavého ani svetlého okraja nevyvodzujte materiál, konštrukciu ani celkovú výkonnosť.
Musí mať každé okno v dome rovnaký teplý okraj?
Jednotná špecifikácia môže objednávku zjednodušiť, nie je to však pravidlo, ktoré treba bez kontroly preniesť na každý prvok. Okná, pevné polia, strešné okná a zasklenia dverí môžu mať rozdielne požiadavky. Požadované vyhotovenie určte pre každú pozíciu a pri odchýlkach žiadajte jasné označenie v ponuke aj potvrdení objednávky.
Zlepšuje teplý okraj automaticky hodnotu Uw?
Okrajový spoj patrí do celkového tepelného posúdenia okna a môže ho ovplyvniť. Vplyv konkrétneho dištančného rámika na uvedenú hodnotu však závisí od skla, rámu, veľkosti a konštrukcie. Porovnávajte iba hodnoty s rovnakou vzťažnou veľkosťou a vyžiadajte si podklady pre požadované vyhotovenie.
Má byť teplý okraj v objednávke výslovne uvedený?
Áno, ak je pre vaše rozhodnutie dôležitý. Požiadajte o zrozumiteľné uvedenie tepelne optimalizovaného dištančného rámika alebo variantu skla pri každej pozícii. Všeobecné tvrdenie v brožúre pri viacerých vyhotoveniach nestačí. Skontrolujte, či ponuka, výkres a potvrdenie objednávky uvádzajú rovnakú konfiguráciu.
Ďalší krok
Teplý okraj je užitočným kontrolným bodom pri kúpe izolačného skla, pretože sa týka okrajového spoja, teda prechodovej oblasti zasklenia. Jeho význam nerastie veľkými reklamnými tvrdeniami, ale správnym zaradením: Aké zasklenie je navrhnuté, ku ktorému oknu alebo dverám patrí a ktoré celkové hodnoty sa skutočne vzťahujú na požadovanú veľkosť? Otázku dištančného rámika vždy riešte spolu s rámom, členením, spôsobom otvárania a plánovaním pripojenia. Kto svoje pozície jasne opíše a nechá si variant skla písomne potvrdiť, môže ponuky vecne porovnať a objednávku schváliť s menším počtom otvorených predpokladov.
