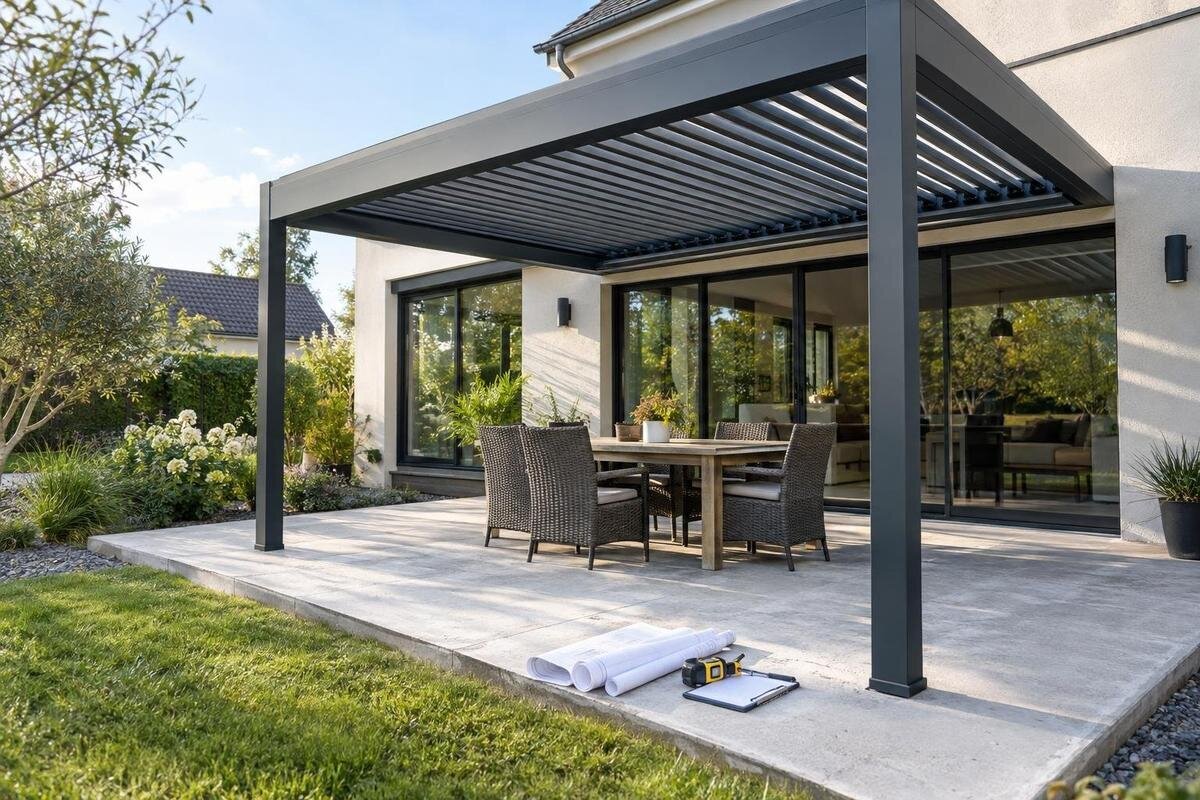

Dá sa pergola ukotviť do existujúcej betónovej dosky?
UKOTVENIE PERGOLY DO BETÓNU
Hotová betónová terasa môže pôsobiť ako pripravený základ, no jej povrch neukazuje hrúbku dosky, výstuž ani spôsob, akým sa zaťaženie prenáša do podložia. Preto sa nedá odpovedať všeobecným áno alebo nie. Rozhodujú stav a skladba dosky, poloha stĺpov a kotviaci návrh konkrétnej pergoly.
Kedy možno pergolu ukotviť do existujúcej dosky?
Pergolu možno kotviť do existujúcej dosky len vtedy, keď odborné posúdenie potvrdí, že doska, jej podklad aj navrhnuté kotvy dokážu spolu preniesť zaťaženie konkrétnej zostavy. Betónový povrch sám osebe nič nedokazuje: terasa mohla byť navrhnutá na chôdzu, nie na sústredené zaťaženie v miestach stĺpov. Ani dlhé používanie bez viditeľného problému nepotvrdzuje, že zvládne nový spôsob zaťaženia. Pri rozhodovaní preto treba spojiť dve skupiny údajov: vlastnosti existujúcej terasy a požiadavky vybranej pergoly. K prvej patria skladba, stav a podopretie dosky; k druhej poloha podpier a spôsob ich kotvenia. Až ich porovnanie ukáže, či možno zostavu osadiť na plánované miesto. Ak zatiaľ poznáte iba rozmery voľnej plochy, môžete si vybrať predbežné umiestnenie, nie však potvrdiť vhodnosť základu. Rovnako nemusí byť rozhodnutie o celej terase jednotné: pod jednotlivými stĺpmi sa môžu nachádzať odlišné časti dosky. Posúdenie sa preto musí vzťahovať na všetky plánované podpery, nie iba na jeden dobre prístupný bod.
Pergola prenáša do podpier vlastnú hmotnosť aj účinky vetra; podľa konkrétnej zostavy môžu byť dôležité aj ďalšie účinky. Nejde len o zaťaženie smerom nadol: kotviaci návrh musí riešiť aj vodorovné a ťahové sily a ich prenos z montážnej platne cez kotvy do betónu. Zaťaženie sa navyše nemusí rozložiť rovnomerne medzi všetky podpery. Pri výbere výrobku si môžete pozrieť napríklad Bioklimatickú pergolu Bloomcabin, no na posúdenie potrebujete výkres a návrh kotvenia presného variantu. Názov modelu, obrázok ani všeobecný údaj o ploche nenahrádzajú kontrolu konkrétnej dosky.
Čo sa nachádza pod betónovým povrchom?
Najprv rozlíšte nosnú betónovú dosku od vrstiev, ktoré ju iba zakrývajú. Na terase môžu byť dlaždice, kamenný obklad, vyrovnávacia vrstva či opravený poter; kotvenie do takejto povrchovej vrstvy nie je to isté ako kotvenie do nosného betónu. Aj pod viditeľným betónovým povrchom môže byť viacvrstvová skladba alebo samostatná doska nad ďalšou konštrukciou. Pri opise terasy preto oddeľte hotový povrch, betónovú dosku a jej podklad. Pomôže to vyhnúť sa nedorozumeniu, keď sa slovom „betón“ označuje celá terasa bez rozlíšenia jednotlivých vrstiev. Pri každej známej vrstve uveďte, z čoho informácia pochádza: z projektu, zo záznamu o rekonštrukcii alebo len z viditeľnej časti. Neznáme vrstvy označte ako neoverené, nie ako predpokladaný betón. Osobitne zachyťte hranicu medzi pôvodnou a neskôr doplnenou plochou, pretože rovnaká povrchová úprava nemusí znamenať rovnakú skladbu. Takýto prehľad umožní odborníkovi určiť, ktoré údaje už má k dispozícii a čo treba na mieste ešte overiť.
Ak máte projektové výkresy alebo záznamy o rekonštrukcii, odovzdajte ich odborníkovi a nechajte porovnať s aktuálnym stavom. Zistite, či sa terasa rozširovala, opravovala alebo či sa menili jej povrchové vrstvy; starší plán nemusí zachytávať neskoršie úpravy. Ak zvažujete Nástennú pergolu Bloomcabin, z názvu neodvodzujte polohu opôr: vo výkrese konkrétneho variantu si overte, aké podpery má a ktoré z nich, ak vôbec, sa majú kotviť do dosky. Keď dokumenty chýbajú, skladbu treba preveriť odborným postupom, nie odhadovať podľa farby či vzhľadu povrchu.
Hrúbku treba overiť v miestach stĺpov
Hrúbka betónu je dôležitá, ale nestačí poznať priemernú hodnotu pre celú terasu. Overiť treba, aká je doska presne v plánovaných miestach kotvenia a či sa jej prierez nemení pri okrajoch, schodoch alebo starších opravách. Viditeľný okraj, obrubník či výška stupňa nemusia ukazovať skutočnú skladbu pod povrchom. Ani projektový údaj nie je automatickým dôkazom, že sa stavba nezmenila. Kontrola sa preto viaže na pôdorys vybranej pergoly, nie na náhodné miesto, ktoré je jednoducho prístupné. V rámci jednej terasy môže byť hrúbka miestami odlišná.
Pri výbere výrobku, napríklad Pergoly Bloomcabin, si vyžiadajte výkres presného variantu s polohou stĺpov a montážnych platní. Odborník potom môže posudzovať skutočnú hrúbku a stav betónu v príslušných miestach, nie ich odhadovať podľa obrysu terasy. Neexistuje univerzálne minimum, ktoré by sa dalo bezpečne použiť pre všetky dosky, pergoly a kotviace riešenia. Aby sa údaje z rôznych podkladov nepomiešali, označte si plánované podpery v pôdoryse a pri každej uveďte, či je hrúbka dosky známa. Rozlišujte pritom údaj o samotnom betóne od celkovej výšky vrátane dlažby a ďalších vrstiev. Ak máte iba jedno staršie meranie, zaznačte aj jeho polohu; neprepisujte ho automaticky ku všetkým stĺpom. Odborník tak uvidí, ku ktorému miestu sa údaj skutočne vzťahuje. Ak hrúbku nemožno doložiť, vhodný spôsob overenia má určiť kvalifikovaný odborník. Samostatné meranie pri okraji nemusí vypovedať o časti dosky, na ktorú majú prísť stĺpy, a údaj z pôvodnej terasy nemusí opisovať jej neskoršie rozšírenie.
Stav betónu sa posudzuje aj podľa poškodení
Pri obhliadke si všímajte trhliny, vyštiepené okraje, odlupovanie povrchu, prepadnuté miesta a staršie záplaty. Dôležité je ich umiestnenie voči plánovaným stĺpom, nie iba to, či sú viditeľné z miesta na sedenie. Zaznamenajte aj stopy po opakovanom zatekaní alebo zmeny, ktoré naznačujú, že sa časť terasy pohla. Samotný vzhľad však neumožňuje spoľahlivo určiť príčinu ani závažnosť poškodenia. Trhlina nemusí automaticky znamenať, že dosku nemožno použiť, no pred zakrytím či opravou ju treba nechať posúdiť.
Fotografie celej plochy aj detailov poškodenia pomôžu odborníkovi pripraviť obhliadku. Záber zblízka doplňte širším pohľadom, aby bolo zrejmé, kde sa poškodenie nachádza vzhľadom na okraj dosky a plánovanú podperu. Priložte informáciu o starších opravách a približnom čase ich vykonania, ak ho poznáte. Ak si pamätáte, kedy ste si trhlinu alebo prepadnuté miesto prvýkrát všimli, uveďte aj túto okolnosť; neznámy vývoj však nenahrádzajte odhadom. Pri výbere bioklimatického modelu Bloomcabin uveďte presnú zostavu a plánované rozmiestnenie stĺpov, aby sa poškodenia posudzovali vo vzťahu ku konkrétnym kotviacim miestam. Fotografia bez označenia polohy nemusí ukázať, či sa problém týka niektorej podpery alebo vzdialenej časti terasy. Čerstvý náter, nový obklad ani vyplnenie trhliny nevyriešia prípadnú príčinu pohybu dosky. Ak je to možné, zachovajte aj záznam stavu pred staršou opravou. Kým nie je známy výsledok posúdenia, neumiestňujte platne tak, aby zakryli poškodené miesto a sťažili jeho kontrolu.
Okraje, škáry a poloha kotiev
Okraje dosky, rohy, dilatačné škáry a pracovné škáry obmedzujú, kam možno bezpečne umiestniť kotvy. Kotvenie príliš blízko okraja môže zvýšiť riziko odlomenia betónu; pri škáre môže pohyb susedných častí ovplyvniť miesto, do ktorého sa kotví. Potrebné odstupy neurčujte odhadom ani podľa skúsenosti s inou pergolou. Vyplývajú z konkrétneho návrhu kotvenia a skutočného stavu dosky. Zistite tiež, či pod montážnou platňou nebude skrytý prechod medzi rôznymi časťami terasy.
Pred rozhodnutím o presnom umiestnení zakreslite pôdorys pergoly a porovnajte polohu každej plánovanej podpery s okrajmi, škárami, schodmi a výrezmi. Pri nástennom modeli Bloomcabin vychádzajte z výkresu konkrétneho variantu; polohu bodov kotvených do dosky nemožno odhadnúť z názvu ani z fotografie. V pôdoryse zachyťte nielen stred stĺpa, ale aj obrys montážnej platne a polohu kotiev podľa výkresu. Práve kotviace body treba porovnať s okrajmi a škárami, takže samotný údaj o vzdialenosti stĺpa nemusí byť na posúdenie dostatočný. Ak niektorá platňa vychádza na škáru alebo blízko okraja, označte toto miesto ako otázku na vyriešenie. Nedávajte stĺp svojvoľne inde a nepovažujte otočenie platne za automatické riešenie. Zmena polohy môže znamenať, že zostava už nezodpovedá návrhu pergoly. Pri preverovaní iného umiestnenia porovnajte znovu všetky podpery, nielen pôvodne problematickú: posun celej pergoly mení aj ich polohu voči ostatným okrajom a škáram. Nové riešenie treba potvrdiť ešte pred kotvením.
Výstuž a rozvody treba lokalizovať pred návrhom
Výstuž ovplyvňuje správanie betónovej dosky, ale jej samotná prítomnosť nepotvrdzuje, že doska vyhovuje na kotvenie. Dôležité je jej umiestnenie, stav a vzťah k miestam, kde sa majú osadiť kotvy. Výstuž zároveň môže zasahovať do plánovaných bodov kotvenia. Nesmie sa považovať za prekážku, ktorú možno bez ďalšieho rozhodnutia prerezať alebo obísť. Ak jej polohu nepoznáte, nechajte ju preveriť vhodným odborným postupom a výsledok zohľadnite v návrhu. Odhad podľa viditeľného okraja alebo starého otvoru nemusí stačiť.
V doske môžu byť aj elektrické, vodovodné, vykurovacie alebo odvodňovacie vedenia, prípadne vrstvy, ktoré sa pri vŕtaní nesmú poškodiť. Pomôžu pôvodné plány, no pri úpravách terasy nemusia zachytávať všetky zmeny. Pred porovnaním polohy výstuže a rozvodov s navrhovanými kotvami si vyžiadajte výkres pre model pergoly Bloomcabin a plán konkrétnej zostavy. Dostupné informácie o skrytých prvkoch treba vztiahnuť k rovnakému pôdorysu, aby bolo jasné, či sa niektorý z nich nachádza v plánovanom kotviacom mieste. Odborník môže podľa podkladov určiť, či treba doplniť ich lokalizáciu. Rozlišujte pritom medzi potvrdenou polohou a približnou trasou, ktorú si niekto pamätá zo stavby. Ak sa zistí kolízia, riešenie treba zosúladiť s návrhom kotvenia; nestačí na mieste vybrať najbližší voľný bod. Aj takáto zmena môže ovplyvniť rozmiestnenie kotiev alebo polohu platne. Výsledkom má byť zrozumiteľný prehľad miest, v ktorých možno podľa návrhu pokračovať, a miest, ktoré ešte vyžadujú rozhodnutie. Dovtedy nezačínajte s vŕtaním na skúšku.
Kotvenie musí zodpovedať konkrétnemu modelu
Spôsob kotvenia sa vyberá podľa konštrukcie pergoly, montážnej platne, betónu a podmienok na mieste. Výkres alebo návrh pre konkrétny model má určiť, aký typ kotiev sa predpokladá, koľko ich je a ako sú rozmiestnené. Tieto údaje nemožno nahradiť univerzálnym výberom podľa priemeru otvoru alebo tým, že sa použije viac kotiev. Iný výrobok môže mať inú polohu podpier a iný spôsob prenosu síl. Pri výbere bioklimatickej pergoly Bloomcabin preto žiadajte podklady pre presný variant, nie pre podobne vyzerajúcu zostavu. Pri porovnávaní ponúk oddeľte výkres samotnej pergoly od riešenia jej spojenia s existujúcou doskou. Rozmery konštrukcie pomôžu určiť polohu stĺpov, no samy nepotvrdzujú vhodnosť podkladu ani zvolených kotiev. Ujasnite si aj to, či ponúkané kotvenie vychádza zo skutočných údajov o vašej terase alebo iba z predpokladov, ktoré sa ešte majú preveriť. Ak sa vybraný variant zmení, treba znovu porovnať príslušné podklady; podobný vzhľad dvoch zostáv nie je dôvodom na prevzatie rovnakého kotviaceho riešenia.
Odborník musí posúdiť, či navrhnuté kotvenie zodpovedá skutočnému betónu, okrajom dosky a plánovanému používaniu. Ak sa má neskôr meniť konfigurácia pergoly alebo doplniť ďalšie prvky, oznámte to už pri posúdení; dodatočná zmena môže ovplyvniť predpoklady, z ktorých návrh vychádza. Nepredpokladajte, že kotviaci detail pre inú veľkosť alebo inú konštrukciu bude použiteľný aj u vás. Ak dokumentácia konkrétneho variantu chýba, vyžiadajte si ju od dodávateľa a nechajte ju zosúladiť s posúdením podkladu.
Čo pripraviť na odborné posúdenie?
Na obhliadku si pripravte fotografie celej terasy, rozmery priestoru a plánované umiestnenie pergoly. Priložte dostupné projektové výkresy, doklady o rekonštrukcii a informácie o opravách alebo rozšírení dosky. Užitočné sú aj poznámky o tom, kde sa nachádzajú škáry, odtoky, schody či známe vedenia. Podklady usporiadajte tak, aby sa dalo rozlíšiť, čo opisuje pôvodnú stavbu a čo neskoršie úpravy. Ak máte viac výkresov, označte, ktorý z nich zodpovedá dnešnému stavu a kde si tým nie ste istí. Na fotografiách a v pôdoryse používajte rovnaké označenie miest; odborník tak ľahšie priradí detail poškodenia alebo opravy ku konkrétnej časti terasy. Pripravte si tiež zoznam neznámych údajov, napríklad hrúbku v mieste niektorej podpery alebo priebeh zakrytého vedenia. Nie je potrebné dopĺňať ich vlastným odhadom. Ak podklady nemáte, povedzte to otvorene, aby sa rozsah obhliadky prispôsobil tomu, čo treba zistiť. Takáto príprava pomáha oddeliť chýbajúce informácie od skutočne zistených nedostatkov dosky.
Požiadajte o jasnú odpoveď na tri otázky: či možno použiť existujúcu dosku, kde presne majú byť podpery a aký kotviaci návrh sa má použiť. Ak pripravujete dopyt k modelu nástennej pergoly Bloomcabin, presne pomenujte vybraný výrobok a variant, aby sa neposudzovala iná zostava. Zistite tiež, či treba pred rozhodnutím preveriť výstuž, poškodenia alebo skryté vedenia. Záver si nechajte zaznamenať spolu s prípadnými podmienkami; ústne „betón vyzerá dobre“ neodpovie na otázku, či vyhovuje konkrétnemu kotveniu.
Aké sú možnosti, keď doska nevyhovuje?
Ak posúdenie potvrdí, že doska vyhovuje, môže sa použiť podľa určeného kotviaceho návrhu a v presne stanovenej polohe. Ak nevyhovuje alebo sa jej vlastnosti nedajú spoľahlivo doložiť, riešením nemusí byť automaticky odstránenie celej terasy. Odborník môže posúdiť, či je možné upraviť podklad alebo navrhnúť samostatné nosné základy v miestach podpier. Ich rozmery a konštrukciu nemožno určiť univerzálne: závisia od konkrétnej pergoly, pozemku a podmienok na mieste.
Nesnažte sa nevyhovujúcu dosku „zachrániť“ svojvoľným pridaním kotiev, posunutím stĺpov alebo uložením platní na dlažbu. Takéto zmeny nemusia odstrániť príčinu problému a môžu byť v rozpore s výkresom konštrukcie. Pri porovnávaní alternatív si najprv ujasnite, čo presne nevyhovuje: vlastnosti dosky, konkrétne kotviace miesto alebo navrhovaná poloha zostavy. Od toho sa odvíja, ktoré možnosti má zmysel odborne preveriť. V niektorých prípadoch možno ponechať existujúcu terasu ako pochôdzny povrch a samostatne navrhnúť spôsob podopretia pergoly. Pri takomto variante oddeľte práce potrebné na vytvorenie nosného základu od následnej obnovy povrchu. Pri oboch musí byť jasné, ktorých častí terasy sa zásah týka. Zohľadnite aj odvodnenie a prístup k miestu budúcich základov, nie iba to, čo sa dá najrýchlejšie zakryť. Ak porovnávate úpravu podkladu so zmenou umiestnenia pergoly, nechajte obe možnosti posúdiť pre konkrétnu zostavu. Rozhodnutie potom môže vychádzať z rozsahu potrebných prác a použiteľnosti terasy, nie len z predstavy, že existujúci betón treba za každú cenu využiť.
Poloha pergoly sa plánuje spolu s terasou
Existujúca doska už určuje priestor, v ktorom možno uvažovať o stĺpoch, no samotná plocha terasy nemusí zodpovedať požadovanému pôdorysu pergoly. Zakreslite preto jej presné umiestnenie a porovnajte ho s dverami, schodmi, odtokmi, škárami a miestami, ktoré musia zostať prístupné. Sledujte aj to, kam odteká voda a či by nová poloha podpier neprekážala bežnému používaniu terasy. Tieto okolnosti nenahrádzajú statické posúdenie, ale pomáhajú odhaliť praktické konflikty skôr, než sa začne kotviť.
Polohu stĺpov treba potvrdiť podľa výkresu konkrétnej zostavy a výsledku posúdenia dosky, nie upravovať na mieste len preto, že sa niektorý bod ľahšie vyznačuje. Ak plánované umiestnenie koliduje s okrajmi, škárami alebo skrytými vedeniami, najprv preverte možné zmeny pôdorysu či samostatné podopretie. Výsledný plán by mal jasne ukazovať, kde majú byť jednotlivé podpery a aký podklad sa v tých miestach predpokladá. Po každej dohodnutej zmene zosúlaďte pôdorys s ostatnými podkladmi, aby montáž nevychádzala zo staršej verzie. Pred potvrdením polohy si na terase predstavte aj bežný pohyb medzi dverami, schodmi a sedením: vhodné kotviace miesto má zároveň zapadnúť do použiteľného usporiadania priestoru. Ak sa tieto požiadavky nedajú skĺbiť, treba riešiť umiestnenie celej zostavy, nie improvizovať s jedným stĺpom. Dohodnutý plán tak spája technicky posúdené kotviace miesta s tým, ako budete terasu používať. Pomáha predísť situácii, keď sa nevhodný podklad alebo priestorová kolízia odhalí až počas montáže.
Často kladené otázky
Môže sa pergola ukotviť do každej betónovej terasy?
Nie automaticky. Rozhoduje, či konkrétna doska aj podklad dokážu spolu s navrhnutým kotvením preniesť účinky danej pergoly. Betónový povrch môže byť iba pochôdznou vrstvou alebo môže zakrývať odlišnú skladbu. Bez posúdenia hrúbky, stavu, okrajov a kotviaceho návrhu sa vhodnosť nedá určiť podľa samotného materiálu.
Akú hrúbku musí mať doska?
Jedno číslo neplatí pre každý model, rozmiestnenie stĺpov, typ kotvenia a skladbu dosky. Hrúbka sa hodnotí spolu s kvalitou betónu, vzdialenosťou od okrajov, výstužou a podložím. Nepreberajte rozmer z cudzieho projektu; potrebný údaj musí vychádzať z výkresu konkrétnej pergoly a odborného posúdenia.
Znamená výstuž, že doska je vhodná?
Nie. Výstuž ovplyvňuje správanie dosky, no jej samotná prítomnosť nepotvrdzuje, že je doska vhodná na konkrétne kotvenie. Dôležitá je aj jej poloha, stav a súvislosť s ostatnou konštrukciou. Výstuž môže navyše zasahovať do plánovaných miest kotiev, preto ju treba pred návrhom zohľadniť.
Čo robiť, ak nepoznám skladbu ani hrúbku dosky?
Najprv skúste nájsť projekt, záznamy o stavbe alebo informácie od firmy, ktorá terasu realizovala. Ak podklady chýbajú, požiadajte kvalifikovaného odborníka o obhliadku a vhodný spôsob overenia. Náhodný vrt nie je spoľahlivý odhad a môže naraziť na výstuž alebo skryté vedenie.
Stačí ukotviť pergolu do dlažby položenej na betóne?
Nie, dlažba ani iná povrchová vrstva sama osebe nie je nosným podkladom pre kotvenie. Rozhoduje betón pod ňou a spôsob, akým sa k nemu má kotva podľa návrhu dostať. Overiť treba aj to, či obklad alebo vyrovnávacia vrstva neprekáža správnemu uloženiu montážnej platne.
Existujúca betónová doska môže byť vhodným podkladom, no len vtedy, keď jej skladba, stav, podopretie a poloha kotiev zodpovedajú návrhu konkrétnej pergoly. Najdôležitejšie je nevyvodzovať vhodnosť z rovného povrchu ani z toho, že terasa doteraz slúžila bez problémov. Keď sa podklady k doske porovnajú s výkresom pergoly a výsledok potvrdí odborník, možno rozhodnúť, či dosku použiť alebo zvoliť iný spôsob podopretia.
