Uw, Ug a Uf pri oknách jednoducho vysvetlené
Informácie o oknách pre plánovanie
Pri porovnávaní ponúk na okná často nájdete tri podobne vyzerajúce údaje: Uw, Ug a Uf. Prirodzenou chybou je urobiť z najnižšej jednotlivej hodnoty hlavné kritérium nákupu. Pri rozhodovaní o konkrétnom okne je však rozhodujúca hodnota Uw, pretože posudzuje sklo, rám a okrajové spojenie ako spoločný stavebný prvok. Veľmi dobrá hodnota skla sa môže prejaviť inak, než očakávate, ak je podiel rámu väčší, okno má iný rozmer alebo náročné členenie. Naopak, samotná dobrá hodnota Uw ešte nehovorí, či sa spôsob otvárania, denné svetlo, vzhľad a napojenie na stenu hodia k vašej rekonštrukcii. Tento sprievodca vysvetľuje pojmy a ukazuje, ktoré údaje si vyžiadať na spoľahlivé porovnanie.
01 / Určite potreby
Začnite celkovou hodnotou, nie hodnotou skla
U-hodnota opisuje, koľko tepla prechádza stavebným prvkom smerom von pri určitom teplotnom rozdiele. Jednotkou je watt na štvorcový meter a kelvin, skrátene W/(m²K). Čím je hodnota nižšia, tým menšia je táto výpočtová tepelná strata. Okno však netvorí iba tabuľa skla. Do celkového tepelného obrazu patria rám, zasklenie, dištančný prvok na okraji skla a ich podiely plôch. Hodnota Uw, kde w znamená window, spája tieto zložky pre celé okno. Preto je najvhodnejším východiskom pri výbere dvoch hotových okenných prvkov. Neodpovie na každú otázku pri plánovaní, ale zabráni tomu, aby sa čiastkový údaj mylne chápal ako vlastnosť celého okna.
Ponuka s nápadne nízkou hodnotou Ug teda automaticky nie je ponukou s najnižšou hodnotou Uw. Predstavte si dve rovnako veľké okná: pri jednom zaberá zasklenie veľkú plochu, pri druhom je podiel rámu väčší pre krídla, stĺpiky alebo priečky. Aj pri rovnakom type skla môže byť celková hodnota odlišná. Aj okno s historicky pôsobiacim členením vyžaduje iné porovnanie než veľké, jednoducho vyhotovené pevné zasklenie. Najprv určite, ktoré prvky skutočne vymieňate alebo navrhujete nanovo: okná, terasové dvere, pevné polia a atypické tvary. Potom porovnávajte údaje Uw pre každý prvok samostatne, namiesto prevzatia všeobecnej katalógovej hodnoty pre celý rad.
Ug: čo zasklenie skutočne opisuje
Hodnota Ug sa vzťahuje výlučne na zasklenie, presnejšie na strednú časť skla. Písmeno g znamená glazing. Je preto užitočná na pochopenie rôznych variantov zasklenia v rámci projektu. Nehovorí však, aká veľká je tabuľa vo vašom okne, koľko rámu ju obklopuje ani ako je riešený okraj skla. Zasklenie môže mať ako komponent veľmi nízku hodnotu Ug; po osadení do konkrétneho okna z toho ešte nevznikne rovnaká hodnota Uw. Toto rozlíšenie je osobitne dôležité, keď sa opisy sústreďujú na hodnoty skla a kupujúci z nich omylom vyvodí vlastnosť kompletného okna.
Zasklenie ovplyvňuje okrem tepelných strát aj ďalšie vlastnosti, o ktorých treba hovoriť samostatne. Priepustnosť svetla, solárne zisky, súkromie, zvuková izolácia a bezpečnostné požiadavky nie sú automatickým dôsledkom určitej hodnoty Ug. Ak napríklad chcete na silno oslnenom priečelí čo najviac denného svetla, nepýtajte sa iba na tepelne najvýhodnejšie číslo, ale opíšte požadovaný celkový účinok. Dva ponúkané varianty skla môžu mať podobné Ug a napriek tomu sa líšiť inými vlastnosťami dôležitými pre miestnosť. Naopak, doplnková funkcia zasklenia automaticky nedokazuje lepšie Uw hotového prvku. Pri každom variante si preto osobitne určite, akú vlastnosť má spĺňať, a potom si nechajte uviesť celkovú hodnotu okna s týmto zasklením. Pýtajte sa konkrétne: Aké zasklenie je podkladom údaja Uw? Platí pre tento rozmer a toto rozdelenie krídel? Existuje samostatný výpočet prvku pre požadované vyhotovenie? Tak sa zo všeobecného údaja o skle stane overiteľný podklad pre objednávku.
02 / Porovnajte prvky
Uf: hodnota rámu a význam jeho podielu
Hodnota Uf hodnotí prierez rámu, pričom f znamená frame. Pomáha technickému porozumeniu, pretože rám je samostatnou zónou okna, nie iba lemom skla. Nízka hodnota Uf je v zásade pozitívna, ale ani ju nemožno používať izolovane ako nákupný verdikt. Rozhoduje, akú plochu rám zaberá v pomere k ploche skla. Malé okná, úzke presvetľovacie otvory a prvky s viacerými krídlami majú často výrazne iný pomer plôch než veľké pevné pole. Tá istá konštrukcia rámu tak môže podľa formátu prispieť k inému výsledku Uw. Uf teda vysvetľuje časť výpočtu, no Uw nenahrádza.
Rámy sa navyše vyberajú podľa ovládania, vzhľadu, potreby stability a situácie pri montáži. Jednokrídlové okno otvárané dovnútra sa neposudzuje len podľa tepelného parametra: do rozhodovania patrí aj priestor v miestnosti, možnosť čistenia a želaný spôsob vetrania. Ak sa k ponuke pridajú rozmery alebo krídla, nepredpokladajte, že raz uvedená hodnota Uw zostane nezmenená. Požiadajte o údaj pre objednaný rozmer a konfiguráciu. Je to užitočnejšie než pokúšať sa Ug a Uf spojiť vlastným približným výpočtom plôch, pretože sa pri ňom ľahko prehliadne okraj skla a konkrétna geometria.
Okraj skla patrí do celkového posúdenia
Medzi sklom a rámom leží okrajová oblasť zasklenia. Stretávajú sa tu rôzne stavebné časti a tento prechod sa zohľadňuje v celkovom hodnotení. V technických podkladoch sa často stretnete s pojmom lineárny činiteľ tepelného mosta alebo označením Psi. Pre rozhodnutie o kúpe túto hodnotu nemusíte sami počítať. Dôležitý je jej účel: pripomína, že stred skla, rám a prechod nefungujú nezávisle. Práve preto je Uw viac než vážený priemer Ug a Uf. Korektné porovnanie potrebuje úplný údaj prislúchajúci prvku a nesmie považovať okrajové spojenie za vedľajší detail.
Na okraji skla sa ukazuje aj to, prečo číslo bez kontextu veľa nevysvetlí. Iné rozdelenie tabúľ, prídavný stĺpik alebo iný pomer pevnej a pohyblivej časti mení geometriu. Platí to napríklad pre výklopné okno zavesené hore a otvárané von, ak sa neplánuje samostatne, ale vedľa pevného poľa. Pri kombinovaných prvkoch sa pýtajte, či údaj Uw opisuje celý spojený prvok alebo iba jednu časť. Nechajte si v ponuke jednoznačne priradiť konkrétnu položku. Tak neporovnáte omylom čiastkové okno s celou zostavou a pred schválením môžete cielene preveriť tepelný vplyv zmien.
03 / Overte údaje
Rozmer a geometria menia hodnotu Uw
Hodnota Uw je vždy viazaná na konkrétne okno. Rozmer, pomer strán, počet krídel, stĺpiky, priečniky a pevné polia ovplyvňujú pomer plochy skla a rámu. Hodnota pre referenčný rozmer je preto orientačná, nie prísľub pre každý možný rozmer. Nie je to nedostatok ukazovateľa, ale jeho potrebné spresnenie. Malé okno má pomerne často viac rámu; veľký prvok môže mať iný podiel skla. Ani atypické tvary nemožno zmysluplne porovnávať s obdĺžnikovým štandardným oknom jednou paušálnou hodnotou. Pri plánovaní viacerých typov miestností zbierajte hodnoty podľa jednotlivých pozícií, nielen najlepšiu hodnotu zo zoznamu.
Pri strešných plochách je tvar výrobku tiež iba časťou rozhodnutia. Strešné kyvné okno sa osádza v inej rovine než zvislé fasádne okno; tepelnú izoláciu okna, napojenie a skladbu okolitej konštrukcie treba chápať ako súvisiaci návrh. Pri každom významnom prvku sa oplatí malá porovnávacia tabuľka s pozíciou, stavebným alebo objednávkovým rozmerom, spôsobom otvárania, členením, zasklením a Uw. Doplňte otázku, či je hodnota vypočítaná alebo zdokumentovaná presne pre toto vyhotovenie. Rozličné rozmery veďte v samostatných riadkoch, aj keď produktová rodina, farba a zasklenie zostávajú rovnaké. Ak sa počas plánovania z jednokrídlového okna stane kombinácia s pevným poľom alebo sa pridá stĺpik, označte to ako novú konfiguráciu a znova si vyžiadajte príslušný údaj. Paušálny priemer všetkých okien domu nie je vhodný na čisté porovnanie dvoch rozdielnych jednotlivých pozícií. Nevhodné priradenia sa tak odhalia včas, skôr než sa vzhľad alebo ovládanie dodatočne zmení z finančných dôvodov.
Priečky a členenie posudzujte vedome
Priečky určujú charakter okna, ale môžu mať rozdielny konštrukčný význam. Dekoratívne priečky sú podľa vyhotovenia umiestnené v skle alebo na skle a nie sú totožné s priečkami deliacimi zasklenie. Priečky deliace zasklenie ho skutočne prerušujú a typicky zvyšujú podiel rámových a okrajových zón. Hodnotu Uw pre okno bez priečok preto nemožno jednoducho preniesť na opticky podobne veľké členené okno. Správnou otázkou nie je, či sú priečky „zlé“, ale aký typ je plánovaný a či tepelný údaj zahŕňa práve toto vyhotovenie. Rozhodnutie o štýle sa tak stane transparentným, nie neskorým prekvapením v technickom liste.

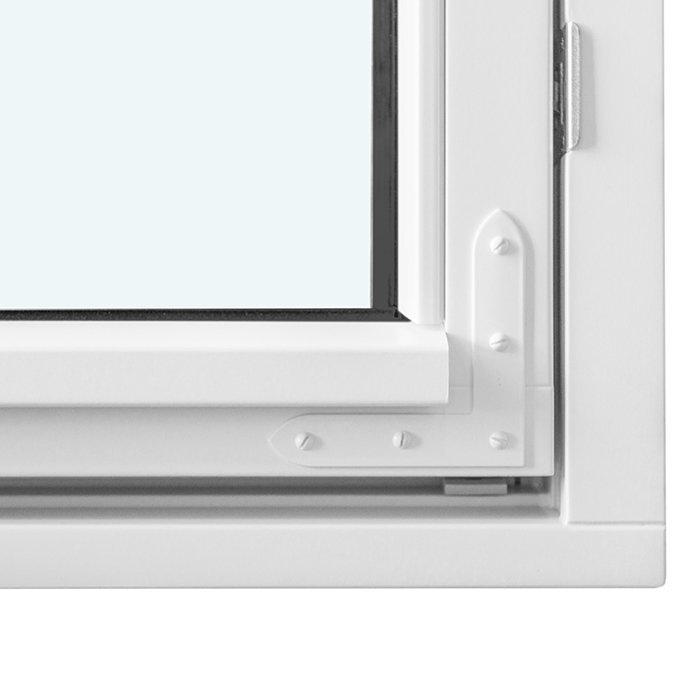

Platí to najmä pri rekonštrukciách, kde sa majú zámerne zachovať proporcie a pohľady. Kombinované otočné okno v historickom štýle otvárané von najprv opisuje pomenovaný tvar a smer otvárania, nie automaticky parametre každého mysliteľného členenia. Pred kontrolou ponuky preto preberte pohľadové línie, požadovaný počet polí a prípadné priečky deliace zasklenie. Požiadajte o jasný opis plánovanej pohľadovej strany a tepelných údajov tejto konfigurácie. Potom si môžete vybrať medzi pokojnou plochou skla, výraznejšie členenou fasádou a vyhotovením bez priečok bez chybných záverov z ilustračného obrázka alebo hodnoty pre iný variant.
04 / Zlaďte napojenie
Spôsob otvárania, pevné pole a využitie plánujte spolu

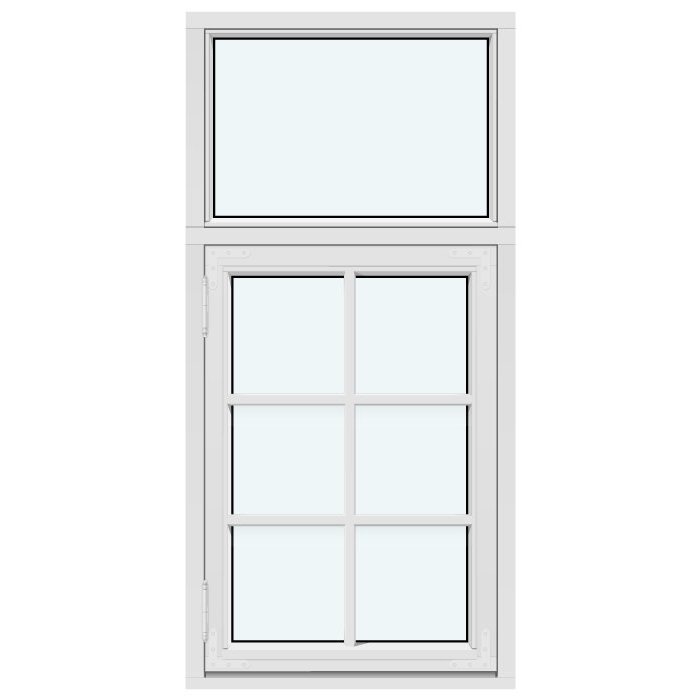

Nízka hodnota Uw nenahrádza funkčný koncept miestnosti. Pohyblivé krídla sú potrebné na vetranie, čistenie a prípadne prístup; pevné zasklenia vytvárajú veľké priehľadné plochy, no nedajú sa otvárať. V obytnej miestnosti preto môže byť vhodnou kombináciou ovládateľné okno a pevná časť, zatiaľ čo v inej miestnosti stačí jeden otváravý prvok. Každú miestnosť posudzujte podľa jej skutočného využitia: Kde sa bude pravidelne vetrať? Kde stojí nábytok? Ktorý smer otvárania je praktický? Kde má zostať výhľad čo najmenej prerušený? Až potom možno preveriť, ktoré tepelné údaje sú k zvolenému rozdeleniu prvku dostupné a či sú porovnateľné.
Pri veľkých otvoroch na terasu vstupuje do hry aj prah, manipulačný priestor a požadovaná šírka priechodu. Zdvižno-posuvné dvere Patio Life sú iným typom výrobku než sklopno-otočné okno alebo dvojkrídlové terasové dvere a nemali by sa vyberať iba podľa samostatne uvedenej U-hodnoty. Pri každej alternatíve si vyžiadajte údaje kompletného prvku v plánovanom rozmere. S odborným projektantom preberte aj napojenie na podlahu, stenu a tienenie. Energeticky premyslený projekt vzniká zladením týchto rozhraní, nie optimalizáciou jedného ukazovateľa na úkor ovládania a architektúry.
Ponuky čítajte podľa jednotného kontrolného zoznamu
Porovnávajte ponuky riadok po riadku a začnite označením položky. Zhoduje sa počet, rozmer, smer otvárania, počet krídel a členenie? Potom overte, či je uvedené Uw a na čo sa hodnota vzťahuje. Ug a Uf si poznačte ako doplňujúce informácie, ak sú uvedené, ale nepovažujte ich za náhradu celkovej hodnoty. Pýtajte sa na zasklenie, opis priečok a charakter údaja: Ide o hodnotu konkrétneho vyhotovenia, referenčného rozmeru alebo všeobecnú produktovú informáciu? Ak je pri položke niečo nejasné, otázku položte pred objednaním a odpoveď musí byť preukázateľne priradená k ponuke.
Rozumné porovnanie navyše oddeľuje okná a dvere podľa ich konštrukcie. Tepelný parameter okna by sa nemal bez ďalšieho porovnávať s parametrom vchodových dverí alebo veľkoformátového posuvného prvku. Aj dve navonok podobné okná môžu mať pre rozmer a členenie odlišné celkové hodnoty. Pri zvažovaní viacerých okien pre pasívne domy Super Low Uw otváraných von nechajte si pri každej relevantnej položke potvrdiť, ktoré konkrétne vyhotovenie je myslené. Názov výrobku označuje konfiguráciu, nenahrádza však kontrolu podľa pozície. Usporiadaný zoznam zabezpečí, že pri rozhovore s dodávateľom, projektantom alebo montážnou firmou máte na mysli tie isté prvky a zmeny možno preukázateľne zaznamenať.
05 / Schváľte objednávku
Nezamieňajte hodnotu okna a napojenie na stenu
Uw opisuje tepelnú priepustnosť okna ako prvku. Samotná táto hodnota však nehovorí, ako sa bude správať oblasť okolo zabudovaného okna. Ostenie, kotvenie, tesnenie, izolácia priľahlej steny a poloha okna v konštrukcii sú samostatné témy plánovania. Veľmi dobrá hodnota okna nevynahradí nevyriešené napojenie; naopak, starostlivé napojenie nie je dôvodom akceptovať pri voľbe prvku ľubovoľné hodnoty. Porovnávanie výrobkov a plánovanie montáže preto rozlišujte, ale časovo ich koordinujte. Pri novostavbe alebo rozsiahlej rekonštrukcii by toto rozhranie mal kvalifikovaný odborný projektant vyhodnotiť včas, pred konečným schválením rozmerov a detailov.

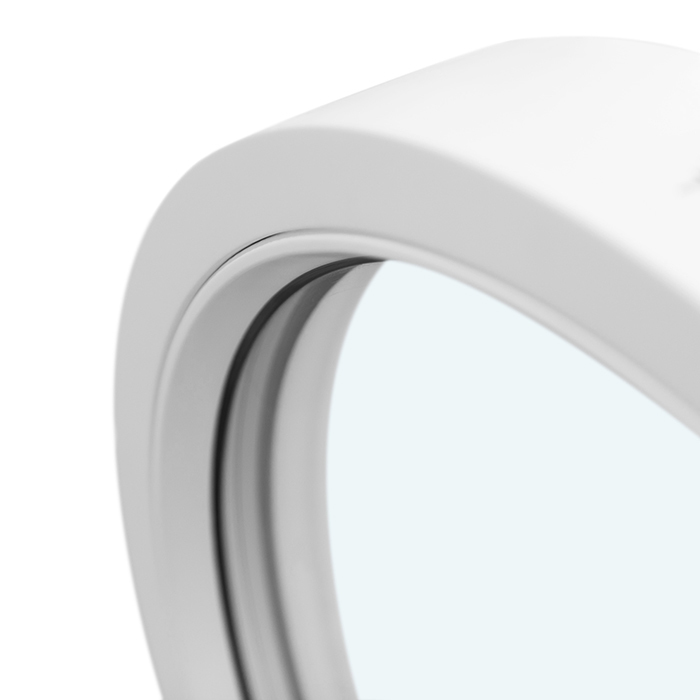

V praxi pomáha jednoduché odovzdanie informácií medzi zúčastnenými. Projektantovi alebo montážnej firme odovzdajte konečné výkresy prvkov, smery otvárania a údaje o pevných častiach. Pýtajte sa, ktoré rozmery sú potrebné na objednávku a montáž a ktoré detaily fasády, strechy alebo parapetu ešte treba určiť. Pri atypických tvaroch, ako sú trojuholníkové a šikmé okná s pevným zasklením, sú geometria a napojenie mimoriadne úzko spojené. Výber okna zostáva rozhodnutím o výrobku, zatiaľ čo vhodnosť v konkrétnom stavebnom objekte by mali preveriť zodpovední odborníci. Tak zabránite tomu, aby technické listy a realizačný návrh vychádzali z rozdielnych predpokladov.
Od predvýberu k spoľahlivej objednávke
Dobrý predvýber nemusí začínať dokonalým technickým výpočtom. Najprv vytvorte zoznam miestností a označte pohľady, otvory a presvetlené plochy, ktoré sú nevyhnutné. Potom vyberte niekoľko vhodných typov prvkov a vyžiadajte si údaje pre skutočne potrebné rozmery. V ďalšom kroku porovnávajte Uw iba v rámci rovnakých pozícií. Súčasne overte použité zasklenie, variant rámu a priečok aj ovládanie. Nízke tepelné straty tak zostanú dôležitým cieľom bez toho, aby zatlačili vzhľad, čistenie alebo každodenné používanie miestnosti. Pri zložitejších prestavbách pomáha písomne zhromaždiť otvorené otázky namiesto ich rozdelenia do viacerých jednotlivých rozhovorov.
Pred konečným schválením by každá položka mala mať jednoznačný opis: rozmer, smer otvárania, počet krídel, pevnú alebo otváravú časť, požadované členenie a príslušný tepelný údaj. Pýtajte sa aj, či je potrebné zmeny týchto vlastností nanovo posúdiť. Termín objednávky plánujte až po technickom zladení; pri Bloomcabin je dodacia lehota 4–6 týždňov, s výhradou potvrdenia objednávky. Na okná a dvere sa vzťahuje záruka 5 rokov. Tieto body nenahrádzajú projektové posúdenie, no poskytujú jasný rámec pre objednávku. Najlepším rozhodnutím nie je izolovane najnižšia čiastková hodnota, ale úplne opísaný prvok, ktorého údaj Uw zodpovedá skutočnému projektu.
Často kladené otázky
Ktorá hodnota je pri kúpe okna dôležitejšia: Uw, Ug alebo Uf?
Pri porovnávaní kompletných okien je najdôležitejšia hodnota Uw, pretože spoločne zohľadňuje zasklenie, rám a okrajovú oblasť. Ug a Uf pomáhajú pochopiť stavebné časti a zaradiť varianty. Nízka hodnota Ug alebo Uf sama osebe však neumožňuje spoľahlivý záver o celkovej hodnote konkrétneho okna.
Prečo môže mať rovnaký typ okna rozdielne hodnoty Uw?
Hodnota závisí okrem iného od rozmeru, pomeru strán, počtu krídel, členenia a pomeru rámu ku sklu. Katalógová hodnota sa môže vzťahovať na referenčný rozmer. Pri dôležitých položkách si preto vyžiadajte údaj Uw pre požadovaný rozmer a zvolené vyhotovenie.
Sú priečky vždy nevýhodné pre hodnotu Uw?
Nie každá priečka je rovnaká. Dekoratívne priečky a priečky deliace zasklenie sa konštrukčne odlišujú. Priečky deliace zasklenie menia podiel skla a rámu v prvku. Rozhoduje, ktorý variant je plánovaný a či uvedená hodnota Uw presne zohľadňuje toto členenie. Pred objednávkou sa na to výslovne opýtajte.
Môžem si Ug a Uf sám spočítať na hodnotu Uw?
Pre spoľahlivé nákupné rozhodnutie sa to neodporúča. Okrem plôch skla a rámu zohráva úlohu aj okrajová oblasť zasklenia a konkrétna geometria. Čiastkové hodnoty používajte na pochopenie a od dodávateľa žiadajte zrozumiteľný údaj Uw pre kompletný plánovaný prvok.
Povie nízka hodnota Uw všetko o energetickej kvalite montáže?
Nie. Uw sa vzťahuje na okenný prvok. Skladba steny, ostenie, tesnenie, kotvenie a detaily napojenia patria do plánovania montáže. Pri novostavbe alebo rekonštrukcii nechajte tieto rozhrania zladiť s konkrétnym projektom zodpovednými kvalifikovanými odborníkmi. Údaje výrobku a realizačný návrh musia byť v súlade.
Ďalšie kroky
Uw, Ug a Uf nie sú konkurenčné označenia, ale hodnoty pre rôzne úrovne toho istého stavebného prvku. Ug opisuje sklo, Uf rám a Uw hotové okno vrátane relevantných prechodov. Pri porovnávaní ponúk preto začnite hodnotou Uw a potom overte, ako vznikla vzhľadom na rozmer, zasklenie, členenie a spôsob otvárania. Požadované pozície jasne zaznamenajte a nechajte tepelné údaje priradiť ku konkrétnemu vyhotoveniu. Výber výrobku doplňte včasným zladením napojenia pri montáži. Z jedného čísla sa tak stane rozhodnutie vhodné pre budovu, miestnosť a spôsob používania.
