Výška pergoly: svetlá výška, pohyb strechy a proporcie domu
Plánovanie pergoly
Výšku pergoly nemožno posúdiť iba podľa čísla v katalógu ani podľa pôdorysnej plochy. Dôležité je, odkiaľ sa rozmer meria, na akej úrovni bude hotová terasa a čo sa deje so strechou pri jej pohybe. Zvislý rez spojí svetlú výšku, mechanizmus, dvere aj líniu fasády do jedného obrazu. Vďaka nemu porovnáte návrhy s rovnakými referenčnými bodmi a včas zistíte, či bude priestor pohodlný na používanie a zároveň primeraný mierke domu.
Čo znamená výška pergoly v konkrétnom návrhu
Pod označením „výška“ sa v ponuke môže uvádzať viac rozmerov: výška po hornú hranu konštrukcie, úroveň vrchu nosníka, výška stĺpikov alebo vzdialenosť od terasy po spodnú hranu. Pre pobyt pod pergolou je podstatná svetlá výška, teda voľná zvislá vzdialenosť nad pochôdznou plochou. Ani tento údaj nemusí byť v každom mieste rovnaký. Okrajový nosník, žľab či doplnok môže byť nižšie než stred strechy. Pri každom čísle preto potrebujete vedieť, medzi ktorými bodmi sa meria a ktorej časti zostavy sa týka. Bez toho sú výšky z rôznych ponúk iba zdanlivo porovnateľné. Rozlišujte tiež miestny rozmer pod jedným prvkom a najmenšiu svetlú výšku v celom používanom priestore. Kóta pod nosníkom opisuje konkrétne miesto, ale nemusí vyjadrovať priestor pod nižšie osadeným doplnkom. Ak sú v podklade oba údaje, označte si ich oddelene. Pri rozhovore s dodávateľom potom môžete presne pomenovať, či riešite výšku celej zostavy, priechod pod okrajom alebo priestor nad stolom. Samotný rozmer stĺpika nepoužívajte ako náhradu za všetky tieto údaje.
Najprv si určte spoločnú nulu: hornú plochu hotovej terasy, nie neurčitú úroveň dnešného terénu. Potom zistite, či výkres uvádza celkovú výšku po hornú hranu alebo voľný priestor po spodný okraj. Produktová stránka modelu Pergola Bloomcabin uvádza plochu od 9 do 24 m²; tento údaj však nevyjadruje výšku konkrétneho návrhu. Pri komunikácii preto používajte presné názvy rozmerov a jednotky. Ak podklad neukazuje, odkiaľ sa kóta meria, požiadajte o jej doplnenie od vyznačenej úrovne terasy.
Prečo rozhoduje zvislý rez, nie iba pôdorys
Rozmerový pôdorys ukáže, koľko miesta pergola zaberie na terase, no nevyjadruje, aký priestor zostane pod strechou ani ako jej horná hrana nadväzuje na dom. Na to slúži zvislý rez s vyznačenou hotovou úrovňou terasy, spodnou hranou nosníka a najnižším bodom strechy. Pri pergole pri dome pomáha pohľad pozdĺž fasády aj rez vedený od steny smerom do terasy. Ak je povrch nerovný alebo sa jeho výška mení, jeden rez nemusí zachytiť všetky dôležité miesta. Jedna perspektívna vizualizácia tieto rozmery nenahradí. Polohu rezu preto označte aj v pôdoryse: musí byť jasné, cez ktorú časť pergoly prechádza a ktorým smerom sa pozeráte. Rez vedený stredom a rez cez okraj nemusia zobrazovať rovnaké prvky. Ak chcete posúdiť prechod od domu k sedeniu, zvoľte rez cez túto trasu; na porovnanie hrany pergoly s oknami využite pohľad na fasádu. Každý z týchto podkladov odpovedá na inú otázku. Spoločne umožnia rozlíšiť, či ide o problém voľného priestoru, polohy strechy alebo vzhľadu pri dome.
Na výkrese má byť zrejmé, či sa výška vzťahuje na konkrétnu konfiguráciu a na hotovú podlahu, nie na hrubý podklad. Nechajte vyznačiť hornú aj spodnú hranu nosníka, polohu strechy a prípadné nízke prvky pri okrajoch. Ak zvažujete bioklimatickú pergolu Bloomcabin, porovnávajte ju s iným návrhom podľa rozmerového rezu, nie iba podľa pôdorysu alebo obrázka. Užitočné je mať pri všetkých porovnávaných návrhoch rovnaký referenčný bod, aby ste nezamieňali výšku meranú od terénu s výškou meranou od hotovej terasy.
Svetlá výška v priechodoch a pri sedení
Pri posudzovaní svetlej výšky si predstavte bežný pohyb: prechod od dverí k stolu, odsunutie stoličky, postavenie sa alebo prenášanie predmetu cez priestor. Tak zistíte, že najvyšší bod v strede nemusí byť rozhodujúci, ak nižší nosník leží nad hlavnou trasou alebo miestom, kde sa vstáva. Zohľadnite, či budete pod pergolou prevažne sedieť, alebo aj stáť a pohybovať sa. Užitočné je zakresliť nielen stred priestoru, ale aj miesta, ktoré používate najčastejšie. Jedno univerzálne číslo nezaručí pohodlie pri každom spôsobe využitia. Do pôdorysu si preto vložte zamýšľanú polohu stola a stoličiek a potom ju porovnajte s rezom. Nestačí zakresliť len zasunuté stoličky: označte aj miesto pri vstávaní a cestu okolo sediacich ľudí. Ak chcete nábytok počas sezóny premiestňovať, posúďte aj druhé reálne usporiadanie. Rozlíšite tak miesto, kde nižší prvok pri bežnom používaní neprekáža, od miesta, kde by ste sa mu museli vyhýbať. Prednosť dajte trasám, ktoré budete používať denne, nie iba voľnému priestoru uprostred prázdnej terasy.
Pozornosť venujte aj priechodu pri dverách, horným hranám okien a predmetom, ktoré majú zostať pod strechou. Ak zvažujete nástennú pergolu Bloomcabin, názov označuje typ výrobku, nie výšku jeho osadenia. Tú treba posúdiť podľa konkrétneho návrhu a vzťahu k fasáde. V reze si vyznačte, kde sa končí dverný otvor, kadiaľ vedie hlavná trasa a či sa výška pri tomto prechode nemení. Ak plánujete pod pergolou vyšší kus nábytku alebo svietidlo, zahrňte ho do nákresu ako prekážku, nie ako neskorší detail.
Pohyblivá strecha potrebuje priestor v každej polohe
Ak strecha mení polohu, mení sa aj jej priestorový obrys. Pri niektorých systémoch sa prvky otáčajú, pri iných sa posúvajú alebo zasúvajú; presný pohyb závisí od konkrétneho riešenia. Najnižší bod pri úplne otvorenej streche preto nemusí byť rovnaký ako pri zatvorení. Pohyb môže zasahovať nad miesto na sedenie, k okraju alebo nad priechod. Nevyvodzujte, že otvorená poloha automaticky vytvára viac voľného priestoru. Potrebujete poznať polohu jednotlivých častí v celom rozsahu, ktorý výrobca pre daný systém uvádza. Pri čítaní výkresu oddeľte obrys strechy v jednej polohe od priestoru, ktorým prechádza počas pohybu. Dve kresby koncových polôh nemusia samy vysvetliť priebeh medzi nimi. Ak to z podkladu nie je zrejmé, nechajte si vysvetliť aj rozhodujúcu medzipolohu. Pri každom zobrazenom stave má zostať rovnaká výšková referencia a rovnaká mierka, aby sa dali priamo porovnať. Osobitne sledujte priestor pod pohyblivou časťou a jej vzťah k fasáde; vhodná výška nad stolom ešte neodpovedá na otázku, ako sa strecha pohybuje pri dome.
V reze si vyžiadajte zakreslené krajné polohy a označenie najnižšieho bodu v každej z nich. Ak sa prvok pri pohybe dostane nad používané miesto, treba zahrnúť aj tento stav do posúdenia, nielen vzhľad strechy v pokoji. Pri prezeraní ponuky Pergoly Bloomcabin neodvodzujte dráhu strechy z názvu alebo ilustračného obrázka; žiadajte podklad pre konkrétne zvolené vyhotovenie. V ňom má byť jasné, čo sa pohybuje, v akom priestore a ako sa mení voľná výška. Tak sa vyhnete tomu, že návrh bude vyzerať vhodne iba v jednej polohe.
Mechanizmus a doplnky môžu znížiť voľný priestor
Priestor pod strechou neurčuje iba jej plocha. V konkrétnej zostave môžu byť dôležité pevné nosníky, vodiace časti, kryt pohonu či odkvapový žľab; nie každý typ obsahuje všetky tieto prvky. Rozhodujú tie, ktoré skutočne patria do vášho návrhu. Ak plánujete doplnok, napríklad roletu, svietidlo alebo ohrievač, overte jeho polohu a rozmery ešte pred potvrdením výšky. Podľa umiestnenia môže ovplyvniť priestor pod okrajom alebo bočný priechod, aj keď zostane stred strechy nezmenený. Pri doplnkoch rozlišujte pevnú časť a časť, ktorá sa pri používaní presúva alebo spúšťa. V nákrese má byť zrozumiteľné, čo zostáva na mieste stále a čo zaberá priestor iba v určitej polohe. Pri svietidle zaznačte zamýšľané umiestnenie, nie iba všeobecnú poznámku o osvetlení; pri rolete si nechajte ukázať aj jej vzťah k priechodu. Ide o priestorové posúdenie zostavy, nie o návod na montáž. Požiadavky na osadenie konkrétneho zariadenia riešte s kvalifikovaným odborníkom, aby sa jeho výber neopieral iba o voľné miesto na obrázku.
Všetky zvolené prvky treba posudzovať spolu, nie na oddelených obrázkoch, ktoré nemusia zobrazovať rovnakú zostavu. Pri modeli bioklimatickej pergoly Bloomcabin si overte, aký konkrétny variant a ktoré doplnky zahŕňa vaša cenová ponuka; samotné označenie modelu nehovorí, čo bude v zostave. Požiadajte, aby boli na jednom reze odlíšené pevné časti od pohyblivých a aby bolo zrejmé, v ktorej polohe sa meria najnižší bod. Ak sa doplnok vyberie až neskôr, treba skontrolovať, či sa jeho umiestnením nezmení priestor, ktorý ste pôvodne posudzovali.
Hotová úroveň terasy mení svetlú výšku
Výšku treba merať od povrchu, po ktorom sa bude chodiť po dokončení terasy. Dnešná dlažba, betónová doska alebo zemina nemusia zodpovedať konečnej úrovni. Ak sa plánuje nová povrchová vrstva alebo vyrovnanie terénu, vyznačte v návrhu budúcu hornú plochu a od nej odvodzujte svetlú výšku. Pri nerovnom povrchu sa môže dostupný priestor meniť podľa miesta. Preto sa neopierajte o jedinú mieru pri stĺpiku, ak je hlavná trasa inde alebo je terasa v spáde. Pre porovnanie návrhov je užitočné oddeliť dve otázky: kde leží strecha voči domu a koľko priestoru zostáva pod ňou po dokončení podlahy. Ak poloha strechy zostane rovnaká, zvýšením povrchu sa svetlá výška zmenší. Zmenu podlahy preto nemožno v nákrese ponechať iba ako poznámku bez úpravy príslušného rozmeru. Pri viacerých výškových úrovniach terasy uveďte, ku ktorej ploche sa každá kóta vzťahuje. Zvlášť si označte úroveň pri dverách a v hlavnom priechode, aby spoločná výšková referencia nezakryla rozdiely medzi používanými miestami.
Do rovnakého rezu zakreslite aj prah dverí, schod alebo prechod medzi interiérom a terasou, aby bolo jasné, ako na seba úrovne nadväzujú. Ak plánujete nástenný model Bloomcabin, porovnajte výšku jeho navrhovaného osadenia s budúcou plochou terasy, nie iba s dnešným stavom. Pri neistej finálnej úrovni si nechajte v podklade rozlíšiť súčasný a plánovaný povrch a potvrďte ich s osobou, ktorá rieši terasu. Keď sa úroveň zmení až po príprave výkresu, požiadajte o opätovné posúdenie svetlej výšky.
Výška pergoly vo vzťahu k fasáde
Pergola pri dome vstupuje do celkového vzhľadu fasády, preto jej výšku porovnajte s viditeľnými vodorovnými líniami: s hornou hranou okien, dverí, rímsou, odkvapom alebo strešnou hranou. Záleží aj na tom, ako vyzerá pri pohľade z terasy a z miestnosti, ktorá na ňu nadväzuje. Nižšia poloha môže nadviazať na líniu otvorov, vyššia vytvoriť iný odstup od týchto línií; výsledok však závisí od konkrétnej fasády a proporcií. Neexistuje univerzálny pomer, ktorý by určoval správnu výšku pre každý dom. Neporovnávajte len hornú hranu pergoly, ale aj viditeľnú výšku jej nosníka. Dve zostavy s podobnou celkovou výškou môžu pri oknách pôsobiť rozdielne, ak majú odlišne umiestnenú spodnú hranu. Pri neistote si nechajte do rovnakého pohľadu zakresliť dve uvažované výškové polohy a ostatné rozmery ponechajte nezmenené. Ľahšie tak posúdite samotný vplyv výšky bez toho, aby výsledok ovplyvňovala iná perspektíva alebo veľkosť pergoly. Pri pohľade z interiéru sledujte, kde sa nosník objavuje voči preskleniu a výhľadu, ktorý chcete pri sedení zachovať.
Na porovnanie použite pohľad na fasádu a zvislý rez v rovnakej mierke. Vyznačte v nich horné hrany okien, odkvap, úroveň terasy aj plánovanú strechu pergoly. Perspektíva fotografie môže zmeniť dojem z výšky, preto ju používajte len ako doplnok k rozmerovému nákresu. Pri prezeraní produktovej stránky Pergoly Bloomcabin alebo iného modelu berte zobrazenie ako predstavu o výrobku, nie ako mierku pre vlastnú fasádu. Ak máte pochybnosti, požiadajte o pohľad s zakreslením pergoly priamo do výškového nákresu domu.
Nástenné riešenie a detaily pri dome
Pri riešení napojenom na stenu treba okrem výšky pergoly zamerať aj prvky, ktoré sa nachádzajú v jej blízkosti. Môže ísť o odkvap a zvod, svetlo, vetrací otvor, nadpražie alebo okno, ktoré sa otvára. Zaznačte ich polohu do toho istého pohľadu, aby sa ukázalo, či navrhovaná horná hrana nezasahuje do dôležitého detailu. Pri otváravom okne nestačí označiť iba obrys rámu. Do podkladu zahrňte smer otvárania a polohu krídla tam, kde sa približuje ku konštrukcii alebo pohyblivej streche. Podobne rozlišujte prvok zakreslený priamo na stene a prvok, ktorý z nej vystupuje do priestoru. V čelnom pohľade môže ich vzdialenosť od pergoly zostať nejasná, preto detail podľa potreby doplňte rezom. Zaznamenajte tiež, ku ktorým existujúcim prvkom potrebujete zachovať prístup na bežnú obsluhu. Nejde len o to, či sa obrysy v nákrese prekrývajú, ale aj o možnosť tieto prvky naďalej používať. Názov nástenného vyhotovenia sám osebe nehovorí, kde sa dá zostava osadiť ani ako má byť pripevnená. Posúdenie podkladu a spôsobu uchytenia patrí príslušnému odborníkovi.
Pri porovnaní ponuky bioklimatického modelu Bloomcabin s iným riešením sa uistite, že každý výkres zodpovedá skutočne zvažovanému spôsobu osadenia. Výšku ani polohu z jedného nákresu neprenášajte automaticky na iný typ zostavy. Ak návrh zahŕňa zásah do fasády alebo odvodnenia domu, vyjasnite si rozsah prác s projektantom či kvalifikovaným montážnikom. Vizuálne zarovnanie s odkvapom môže byť užitočné pri posudzovaní proporcií, no nenahrádza kontrolu toho, či konkrétne riešenie rešpektuje existujúce otvory a technické prvky.

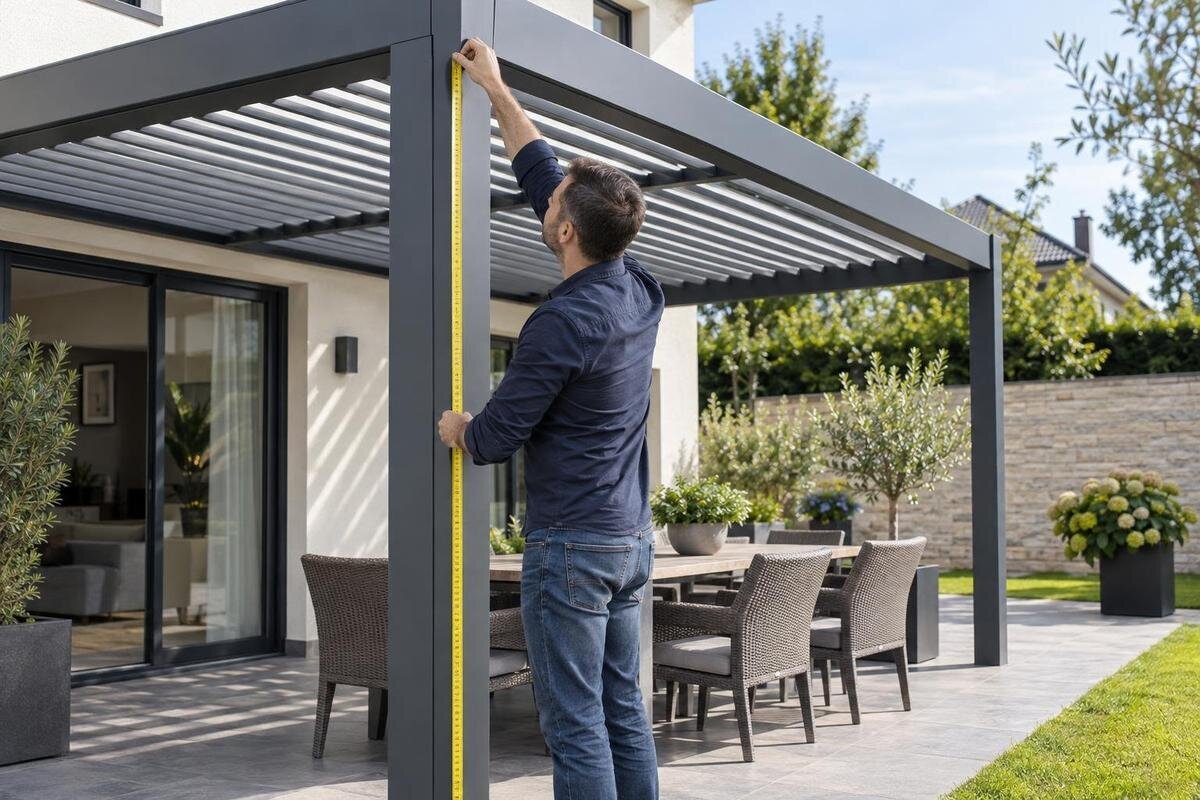

Ako zaznamenať rozmery na mieste
Pri zameraní si oddeľte namerané hodnoty od plánovaných. Zapíšte aktuálnu úroveň terasy, budúcu výšku povrchu, prah dverí a polohu hlavných prvkov na fasáde. Ak sa terasa alebo terén mení, nezamieňajte dnešný rozmer s cieľovým stavom; v poznámke uveďte, ktorý údaj je iba plánovaný. Pri dlhšej hrane alebo výškovom rozdiele zmerajte viac miest, aby bolo zrejmé, kde sa údaje menia. Jednotlivé miesta si označte rovnakými písmenami alebo číslami v nákrese aj v zápise. Ku každej hodnote doplňte, medzi ktorými bodmi bola meraná, v akých jednotkách a či opisuje súčasný alebo budúci stav. Ak si údajom nie ste istí, označte ho na preverenie namiesto toho, aby pôsobil ako potvrdený rozmer. Pomôže aj dátum zamerania, najmä ak sa terasa ešte upravuje. Pri neskoršom porovnávaní tak bude jasné, ktoré hodnoty vznikli pred úpravou povrchu a ktoré po nej. Ak sa k vysoko položenému bodu nedá bezpečne dostať, požiadajte o zameranie osobu s vhodným vybavením.
Z údajov vytvorte jednoduchý nákres s označením meracích bodov, smerom rezu a jednotkami. Fotografia môže pomôcť vysvetliť, kde je okno, zvod alebo prah, no perspektíva z nej nerobí spoľahlivý rozmerový podklad. Do poznámky uveďte, či sa výška týka otvorenej, zatvorenej alebo inej polohy strechy a či sú zakreslené plánované doplnky. Keď tieto podklady pošlete dodávateľovi alebo projektantovi, bude jednoduchšie doplniť chýbajúce kóty a zosúladiť ich s konkrétnym návrhom.
Ktoré výšky majú byť uvedené v ponuke
V ponuke alebo priloženom výkrese hľadajte odlíšenú celkovú výšku konštrukcie a svetlú výšku nad hotovou terasou. Užitočné je vidieť aj spodnú hranu pevného nosníka a najnižší bod pohyblivej strechy v jej krajných polohách. Ak je pri okraji žľab, kryt mechanizmu alebo zvolený doplnok, jeho poloha má byť z nákresu zrozumiteľná. Pri terase s rozdielnou úrovňou si overte, od ktorého miesta sa meria a či sa rozmer vzťahuje na skutočný alebo plánovaný povrch.
Pred potvrdením návrhu porovnajte výkres s variantom a doplnkami, ktoré sú uvedené v ponuke. Nejasnosť v tom, či ide o celkovú výšku alebo voľný priestor pod strechou, si nechajte vysvetliť a zakresliť, nie iba ústne potvrdiť. Skontrolujte tiež, či všetky podklady zobrazujú rovnaké vyhotovenie a rovnakú úroveň terasy. Pri viacerých variantoch si ku každému priraďte príslušný výkres, aby ste omylom neposudzovali cenu jednej zostavy podľa rozmerov druhej. Rozlíšte aj doplnky zahrnuté v ponuke od tých, ktoré sú v nákrese iba ako zvažovaná možnosť. Takýto rozdiel je dôležitý najmä vtedy, keď voliteľný prvok mení najnižší bod zostavy. Pred konečným rozhodnutím si označte, ktorá verzia výkresu patrí k vybranej ponuke. Ak sa neskôr zmení povrch, poloha doplnku alebo riešenie strechy, požiadajte o aktualizáciu rozmerového nákresu a o jasné označenie zmeny. Staršiu verziu potom nepoužívajte ako podklad pre ďalšie rozhodnutia. Tak budete rozhodovať podľa výšky, ktorá zodpovedá skutočnému projektu.
Časté otázky
Aký je rozdiel medzi celkovou a svetlou výškou pergoly?
Celková výška sa vzťahuje na vonkajšiu hornú hranu konštrukcie. Svetlá výška je voľná vzdialenosť od hotovej pochôdznej plochy po najnižšiu časť nad ňou. Pri porovnávaní ponúk si overte, ktorý z týchto rozmerov uvádzajú.
Treba svetlú výšku kontrolovať pri otvorenej aj zatvorenej streche?
Áno, ak strecha mení polohu. Rozhodujúce sú krajné polohy aj prípadné medzipolohy, v ktorých pohyblivá časť zasahuje nad miesto na sedenie alebo do priechodu. Presné polohy závisia od konkrétneho systému, preto ich treba vidieť v jeho výkrese.
Od ktorej úrovne sa má výška merať?
Od hornej plochy, po ktorej sa bude chodiť po dokončení terasy, nie automaticky od dnešného terénu či hrubého podkladu. Ak finálna úroveň ešte nie je určená, vyznačte ju v návrhu ako plánovanú a potvrďte ju s realizátorom.
Stačí na posúdenie proporcií pergoly fotografia?
Fotografia pomôže predstaviť si vzhľad, ale perspektíva môže skresliť výšku aj vzdialenosť od domu. Na porovnanie s fasádou použite pohľad alebo nákres v mierke a zvislý rez s vyznačenými oknami, odkvapom a hotovou úrovňou terasy.
Čo si vyžiadať pred potvrdením ponuky?
Požiadajte o rozmerový rez konkrétnej konfigurácie. Má rozlišovať celkovú a svetlú výšku, uvádzať úroveň hotovej terasy a podľa typu strechy zachytiť jej krajné polohy. Skontrolujte tiež, či zobrazené doplnky zodpovedajú tomu, čo ponuka skutočne zahŕňa.
Dobre zvolená výška pergoly vychádza z jedného spoločného rezu: od hotovej terasy, cez najnižší pevný alebo pohyblivý prvok až po líniu domu. Keď v ňom zohľadníte skutočné trasy pohybu, polohy strechy a detaily fasády, nebudete porovnávať iba čísla, ktoré môžu znamenať rôzne veci. Výsledkom je návrh, ktorý sa dá posúdiť naraz ako praktický priestor aj ako súčasť domu.
