Jednokrídlové otočné okno, otváranie von

Individuálne konfigurovateľné otváravé okno pre váš projekt

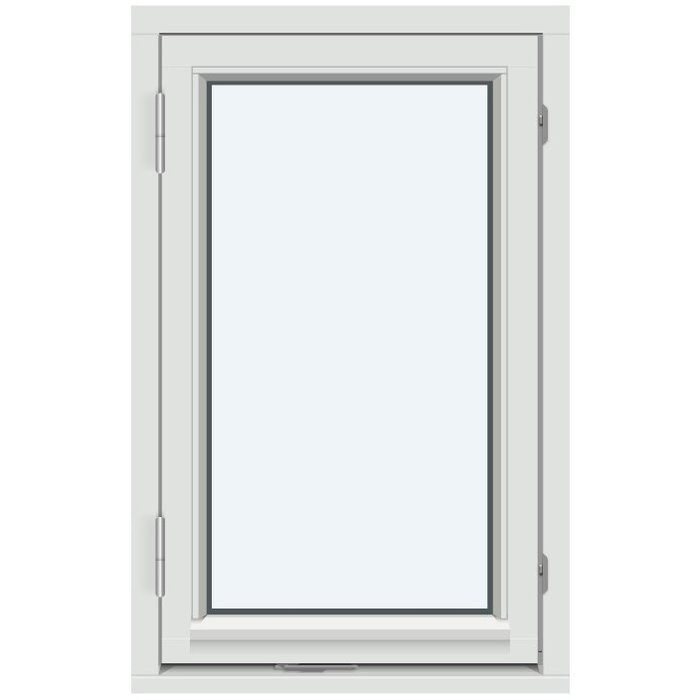

Jednokrídlové otváravé okno otvárané smerom von

Toto jednokrídlové otváravé okno sa otvára smerom von a možno si ho vyžiadať na mieru. Vyberte si vhodný druh dreva, vyhotovenie s hliníkovým obkladom alebo bez neho, farbu, kľučku a rozdelenie priečkami pre harmonický celok.

Spôsob otvárania

Otváravé okno otvárané smerom von

Materiál

Borovica alebo dub, oba aj s hliníkovým obkladom

Vyhotovenie na mieru

Možnosť výroby na mieru

Zhoda

Označenie CE

01

Obsluha a každodenné používanie

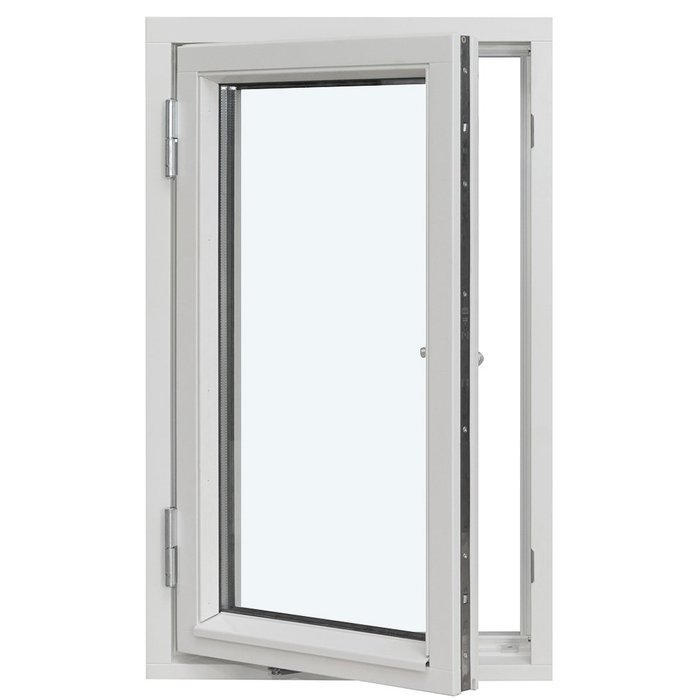

Pri tomto type okna sa jedno krídlo pri otváraní otáča na bočných závesoch smerom von. Jeho základný smer pohybu je preto jednoznačný a možno ho zohľadniť už v ranej fáze plánovania. Pri každodennom používaní to znamená vedome zahrnúť pohyb smerom von do vašich postupov. Krídlo otvárajte a zatvárajte kontrolovane za kľučku a veďte ho plynulo, namiesto prudkého pohybu. Pokojná manipulácia podporuje šetrné používanie okna, kovania a tesnení.

Keďže sa krídlo otvára smerom von, jeho pohybový priestor by mal zostať voľný. Je to dôležité najmä vtedy, ak priamo pred oknom plánujete nádoby s rastlinami, dekorácie alebo iné premiestniteľné predmety. Zohľadnite aj blízke parapety, obklady a vystupujúce stavebné prvky. Aj pri vetraní, zatváraní a čistení je rozumné sledovať smer pohybu a krídlo kontrolovane viesť.

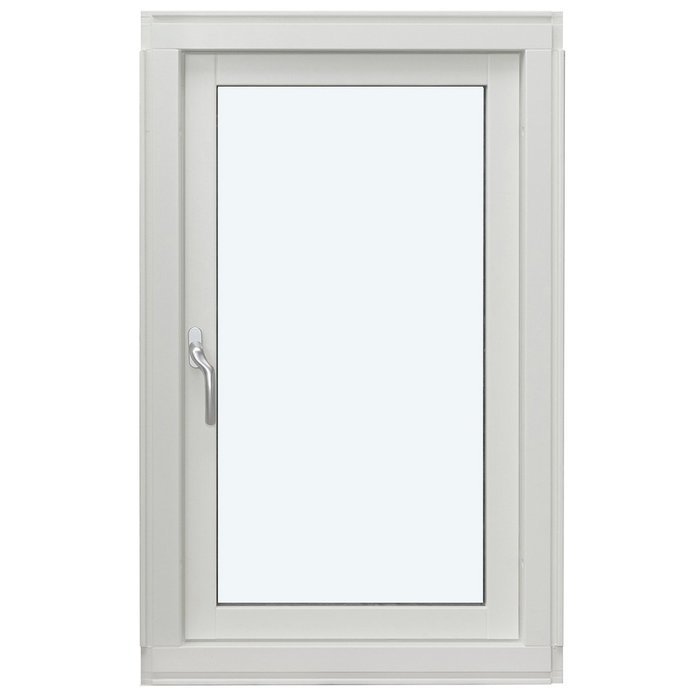

Kľučka patrí medzi voliteľné prvky objednávky a pri každodennom používaní sa používa pravidelne. Jej vzhľad zlaďte s materiálom rámu, farbou a rozdelením priečkami a požiadavku na kľučku uveďte v prehľade konfigurácie. Pre konštrukciu okna je uvedené kovanie SPILKA a IPA. Kľučka, kovanie a krídlo tvoria pri obsluhe funkčný celok, ktorý treba pri zostavení okna posudzovať spoločne.

Pred zatvorením skontrolujte, či možno krídlo viesť k rámu bez predmetov v ceste. Odstráňte prekážky z pohybového priestoru a kľučku ovládajte bez zbytočnej sily. Prístupné časti rámu a krídla udržiavajte bez hrubých nečistôt. Každodenná obsluha tak zostáva prehľadná: ovládajte kľučku, veďte krídlo kontrolovane a udržiavajte bezprostredný pohybový priestor voľný.

02

Konštrukcia, komponenty a technické rozmery

Okno pozostáva z pevného rámu a jedného krídlového rámu. Uvedené rozmery sa výslovne vzťahujú na tieto komponenty a nie sú celkovými rozmermi kompletného okna. Pre pevný rám je uvedený prierez 105 × 57 mm. Pri vyhotovení s hliníkovým obkladom má pevný rám 115 × 57 mm. Krídlový rám má rozmery 76 × 65 mm; s hliníkovým obkladom 86 × 65 mm. Montážne otvory sú uvedené s rozmerom 14 mm. Tieto hodnoty slúžia na zaradenie jednotlivých komponentov a nemajú sa vykladať ako hĺbka, šírka alebo výška objednaného okna.

Pre zasklenie je možné zvoliť dvojsklo alebo trojsklo v izolačnej sklenenej jednotke. Výrobok má označenie CE a poskytuje sa naň obchodná záruka 5 rokov. Ako kovanie sú uvedené SPILKA a IPA. Sú súčasťou konštrukcie okna, zatiaľ čo pri dopyte určíte okrem iného požadované vyhotovenie kľučky. Kľučku preto zaznamenajte spolu s materiálom, farbou, zasklením a rozdelením priečkami ako súčasť konfigurácie.

Pri materiáli si môžete vybrať medzi borovicovým a dubovým drevom. Oba druhy dreva sú dostupné aj s hliníkovým obkladom. K dispozícii sú teda čistodrevené vyhotovenia aj vyhotovenia s hliníkovým obkladom. Hliníkový obklad mení aj uvedené rozmery komponentov, preto ho treba jednoznačne uviesť už v dopyte.

Ak technické údaje odovzdávate na plánovanie alebo koordináciu, používajte názvy komponentov spolu s príslušnými hodnotami. Zostane tak zrejmé, či ide o pevný rám, krídlový rám alebo montážne otvory. Konečné rozmery okna nevzniknú jednoduchým sčítaním prierezových hodnôt, ale musia sa určiť podľa požadovanej výroby na mieru a pripraveného otvoru.

05

Dôkladné posúdenie pripraveného otvoru

Výroba na mieru začína jasným opisom pripraveného otvoru. Nezaznamenávajte len jeden rozmer, ale situáciu skontrolujte na viacerých miestach. Stavebné otvory môžu mať odchýlky, ktoré nie sú na prvý pohľad viditeľné. Preto si poznačte, kde ste merali, a zaznamenajte osobitosti ostenia, napojení a susedných plôch. Zistené rozmery otvoru treba odlíšiť od prierezov komponentov uvedených v časti o konštrukcii.

Pri posúdení zohľadnite, že sa krídlo pohybuje smerom von. Potrebný voľný pohybový priestor závisí od konkrétneho vyhotovenia okna a montážnej situácie a treba ho posúdiť pre daný projekt. Relevantné môžu byť vonkajšie stavebné prvky, parapety, zábradlia, obklady, okenné dosky alebo trvalo umiestnené predmety. Pozornosť si zaslúžia aj presahy strechy alebo iné vystupujúce prvky, ak sú blízko pohybového priestoru.

Skontrolujte aj spôsob napojenia rámu na okolité stavebné prvky. Montážna situácia môže ovplyvniť, ktoré údaje sú pre váš dopyt potrebné. Pohľad zvnútra, pohľad zvonku a jednoduchý rezový náčrt môžu pomôcť, aby bol opis zrozumiteľný. Fotografie sú užitočné, ak zobrazujú otvor bez zakrytia a umožňujú rozpoznať pomer veľkostí; nenahrádzajú však starostlivo zaznamenané rozmery.

Ak si nie ste istí, otvorené body jasne označte namiesto uvádzania predpokladov ako pevných požiadaviek. Oddeľte existujúce rozmery otvoru, požadované celkové rozmery okna a už známe požiadavky na napojenie. Vyhnete sa tak použitiu rozmeru komponentu ako objednávkového rozmeru. Dobre usporiadaný súpis vytvára spoľahlivý podklad na konzultáciu bez toho, aby predbiehal posúdenie konkrétneho projektu.

06

Materiál, farba a vizuálna kompozícia

Borovicové a dubové drevo vám poskytujú dva rozdielne drevené základy pre návrh. Obe sú dostupné s hliníkovým obkladom alebo bez neho. Toto základné materiálové vyhotovenie určite skôr, než navzájom zladíte farbu, kľučku a rozdelenie priečkami. Jednotlivé rozhodnutia o vzhľade tak možno spojiť do jasne opísaného celkového vyhotovenia.

K dispozícii je výber farieb. Vďaka nemu môžete okno zladiť s plochou fasády, susednými stavebnými prvkami alebo riešením interiéru. Pokojný, podobný odtieň môže okno viac začleniť do okolia; zámerný kontrast môže zvýrazniť jeho obrys alebo rozdelenie priečkami. Takéto účinky závisia od konkrétneho projektu, svetla a okolitých materiálov a nie sú pevne danými vlastnosťami výrobku.

Farbu nikdy neposudzujte úplne oddelene od materiálu. Drevené povrchy a časti s hliníkovým obkladom môžu pôsobiť rozdielne, aj keď sú súčasťou zladeného konceptu. K celkovému vzhľadu prispieva aj kľučka. Jej výber možno nenápadne prispôsobiť rámu alebo ju poňať ako vedomý detail. Konkrétnu voľbu kľučky treba zaznamenať v dopyte spolu s údajom o farbe.

Rozdelenie priečkami tvorí grafickú rovinu kompozície. Vyhotovenie bez priečok pôsobí inak než variant s vodorovnými, zvislými alebo krížiacimi sa líniami. Ak chcete jednotný vzhľad, zlaďte toto rozdelenie podľa možnosti so susednými oknami a dverami. Zahrňte pritom druh dreva, hliníkový obklad, farbu okna aj kľučku. Porovnanie môžu podporiť existujúce vzorky materiálu alebo farby a náčrt fasády, pričom výsledný dojem ovplyvňuje aj svetlo, okolie a vzdialenosť pohľadu.

07

Zaradenie príbuzných typov výrobkov

Pri projektoch s rôznymi otvormi sa oplatí porovnať príbuzné typy výrobkov. Dvojkrídlový variant má iné rozdelenie krídel než toto jednokrídlové otváravé okno, pričom obe kategórie sú dostupné s otváraním smerom von. Bežné dvojkrídlové vyhotovenie je k dispozícii z borovice alebo dubu, v oboch prípadoch aj s hliníkovým obkladom. Pri dvojkrídlovom vyhotovení v historickom štýle je na výber borovicové alebo dubové drevo. Oba typy výrobkov sú dostupné s dvojsklom alebo trojsklom v izolačnej sklenenej jednotke a rôznymi rozdeleniami priečkami.

Kombi vyhotovenia spájajú pevne zasklené pole s krídlom. Sú pre ne uvedené viaceré riešenia bez priečok aj s vodorovnými a zvislými priečkami. Bežný variant Kombi je dostupný z borovice alebo dubu, vždy aj s hliníkovým obkladom. Pri výrobkoch v historickom štýle si môžete vybrať borovicu alebo dub, no nie vyhotovenie s hliníkovým obkladom. Tieto materiálové rozdiely sú dôležité najmä vtedy, keď má viac okien na fasáde tvoriť spoločný povrchový koncept.

Pre iné montážne miesta sú k dispozícii aj samostatné kategórie okien. Strešné kyvné okno je opísané so spodnou ovládacou kľučkou, borovicovým drevom s hliníkovým obkladom a dvojitým izolačným zasklením. Jednokrídlové otočné okno má zvislú os otáčania a otvára sa smerom von; je dostupné z borovice alebo dubu, s hliníkovým obkladom alebo bez neho, a s dvojsklom alebo trojsklom v izolačnej sklenenej jednotke. Preto porovnávajte popri vzhľade vždy aj spôsob otvárania, materiál a zasklenie.

Jednokrídlové terasové dvere predstavujú ďalšiu príbuznú skupinu výrobkov. Tiež sa otvárajú smerom von a sú dostupné s dvojsklom alebo trojsklom; podľa vyhotovenia môže byť súčasťou panel. Pre bežný variant je k dispozícii borovica a dub, ako aj vyhotovenia s hliníkovým obkladom, zatiaľ čo variant v historickom štýle je obmedzený na borovicu alebo dub. Ako kovanie sú uvedené SPILKA a ASSA s 3-bodovým uzamykaním. Nasledujúce odkazy na výrobky vás zavedú k jednotlivým vyhotoveniam a dostupným variantom.

Dvojkrídlové otváravé okno otvárané smerom von, Dvojkrídlové otváravé okno v historickom štýle, otvárané smerom von, Otváravé okno „Kombi“, otvárané smerom von, Otváravé okno „Kombi“ v historickom štýle, otvárané smerom von, Strešné kyvné okno, Jednokrídlové otočné okno so zvislou osou, otvárané smerom von, Jednokrídlové terasové dvere, otvárané smerom von, Jednokrídlové terasové dvere v historickom štýle, otvárané smerom von.

08

Pripravte si dopyt v niekoľkých krokoch

Začnite identifikáciou výrobku: poznačte si, že žiadate jednokrídlové výklopné okno otvárané smerom von. Potom doplňte požadované rozmery a jasne označte, či ide o rozmery existujúceho otvoru alebo o už určené celkové rozmery okna. Malý označený náčrt môže predísť nedorozumeniam a ukáže, z ktorého smeru treba údaje čítať.

Potom určite materiál. Vyberte borovicové alebo dubové drevo a uveďte, či má byť použitý hliníkový obklad. Svoje farebné želanie doplňte čo najjednoznačnejším názvom farby. Ak požadujete konkrétnu kľučku, uveďte ju priamo v rovnakom prehľade konfigurácie. Materiál, povrch a detail obsluhy tak zostanú zjavne vzájomne súvisiacimi rozhodnutiami.

Následne vyberte rozdelenie priečkami podľa dostupných návrhov. Prevezmite úplný názov, aby počet a smer vodorovných a zvislých priečok zostali jednoznačné. Uveďte tiež, či chcete dvojsklo alebo trojsklo v izolačnej sklenenej jednotke. Ak je pre vás mimoriadne dôležité konkrétne vedenie línií alebo zladenie s existujúcimi oknami, pripojte označený pohľadový náčrt. Rozdelenie priečkami, zasklenie a estetický zámer budú tak zrozumiteľné na prvý pohľad.

Napokon zhrňte poznámky súvisiace s projektom. Môžu zahŕňať údaje o montážnej situácii, susedných stavebných prvkoch alebo spoločnom riešení s ďalšími oknami a dverami. Fotografie a výkresy usporiadajte tak, aby bol každý súbor zrozumiteľne označený. Pred odoslaním skontrolujte, či obsahuje názov výrobku, rozmery, materiál, obklad, farbu, kľučku, rozdelenie priečkami a zasklenie. Takýto stručný postup uľahčuje spoločné porozumenie a umožňuje zamerať otázky na ešte otvorené rozhodnutia.

Je okno dostupné vo vyhotovení na mieru?

Áno. Okno si možno vyžiadať vo vyhotovení na mieru. Uveďte starostlivo zistené rozmery pripraveného otvoru. Užitočné sú aj údaje o montážnej situácii, aby sa váš dopyt dal jednoznačne zaradiť a prediskutovať.

Môžem si vybrať farbu okna?

Áno, výber farby patrí medzi dostupné rozhodnutia pri kúpe. Požadovaný odtieň zlaďte s fasádou, interiérom, materiálom a prípadnými existujúcimi stavebnými prvkami. Konkrétny údaj o farbe by mal byť súčasťou vášho dopytu.

Môžem si vybrať kľučku?

Áno, výber kľučky patrí medzi dostupné možnosti konfigurácie. Požadovanú kľučku nám uveďte spolu s údajmi o materiáli, farbe, zasklení a rozdelení priečkami. Pre konštrukciu okna sú určené kovania SPILKA a IPA; kľučka sa zladí ako súčasť požadovaného celkového vyhotovenia.

Pre ktoré druhy dreva je určený hliníkový obklad?

Borovicové aj dubové drevo sú dostupné vo vyhotovení s hliníkovým obkladom. Prípadne si môžete vybrať čistodrevené vyhotovenie. Pri dopyte preto popri druhu dreva jasne uveďte, či má byť okno zhotovené s hliníkovým obkladom alebo bez neho.

Aké zasklenie je dostupné pre otváravé okno?

Na výber sú izolačné sklenené jednotky s dvojsklom alebo trojsklom. Skladba zasklenia zahŕňa tepelne reflexný povlak, dištančný rámik s teplým okrajom vo vyhotovení CHR a argónovú náplň. Požadovaný variant uveďte v dopyte spolu s ostatnými konfiguračnými údajmi.

Ako si vyberiem rozdelenie priečkami?

Vyberte si, ako pokojne alebo členene má sklená plocha pôsobiť a ktoré línie sa hodia k vašej budove. Náčrt požadovaného vzhľadu alebo presný názov vzoru priečok nám pomôže jednoznačne porozumieť vášmu estetickému zámeru.

Ktoré údaje pomáhajú pri posúdení pripraveného otvoru?

Poznačte si zistené rozmery otvoru a doplňte údaje o napojeniach, ostení a susedných stavebných prvkoch. Fotografie alebo jednoduchý výkres môžu opis podporiť, ak skutočnú situáciu zobrazujú jasne a bez skreslenia.

Má okno označenie CE a aká je dĺžka obchodnej záruky?

Áno, jednokrídlové otváravé okno otvárané smerom von má označenie CE. Na výrobok sa poskytuje obchodná záruka 5 rokov. Dokumentáciu ku konkrétnej objednávke si uschovajte, aby bolo možné neskôr jednoznačne overiť zvolené vyhotovenie a príslušné údaje.

Pripravte si dopyt na okno

Plánujete pre svoj projekt jednokrídlové otváravé okno otvárané smerom von? Pošlite nám plánované rozmery a svoje požiadavky na druh dreva, hliníkový obklad, farbu, kľučku, zasklenie a rozdelenie priečkami. Podľa potreby pripojte označený náčrt alebo názorné fotografie otvoru. Získame tak jasný podklad na posúdenie požadovanej výroby na mieru a môžeme s vami cielene prebrať otvorené body dopytu na okno.
