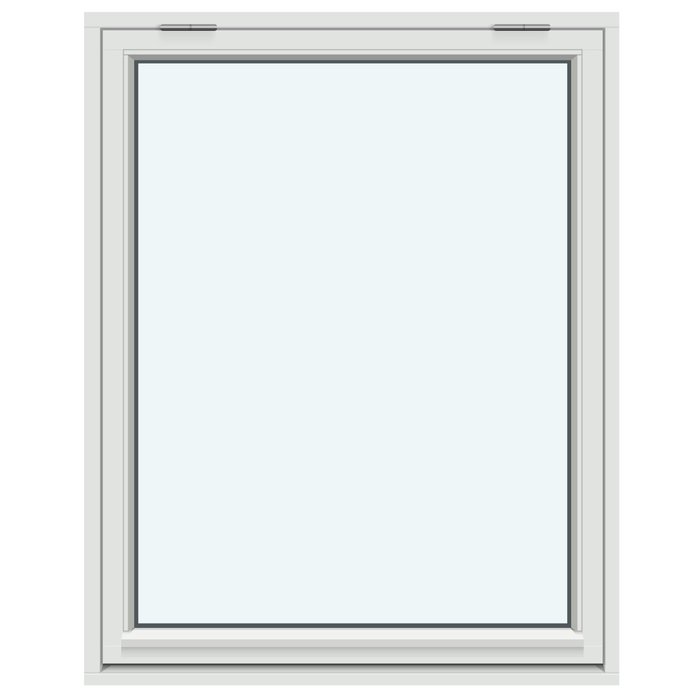

Výklopné okno s hornými závesmi, otvárané von

Jedno krídlo pre jasne navrhnuté vonkajšie otváranie

Výklopné okno s horným zavesením, otvárané von

Navrhnite si výklopné okno na mieru z borovicového alebo dubového dreva, voliteľne s hliníkovým opláštením, vybraným delením priečkami, farbou a kľučkou.

Spôsob otvárania

Von otvárané výklopné krídlo so zdvíhacou funkciou

Materiál

Borovicové alebo dubové drevo, obe aj s hliníkovým opláštením

Zasklenie

Izolačné dvojsklo alebo trojsklo s argónovou náplňou

Označenie

S označením CE

01

Ovládanie a každodenné používanie

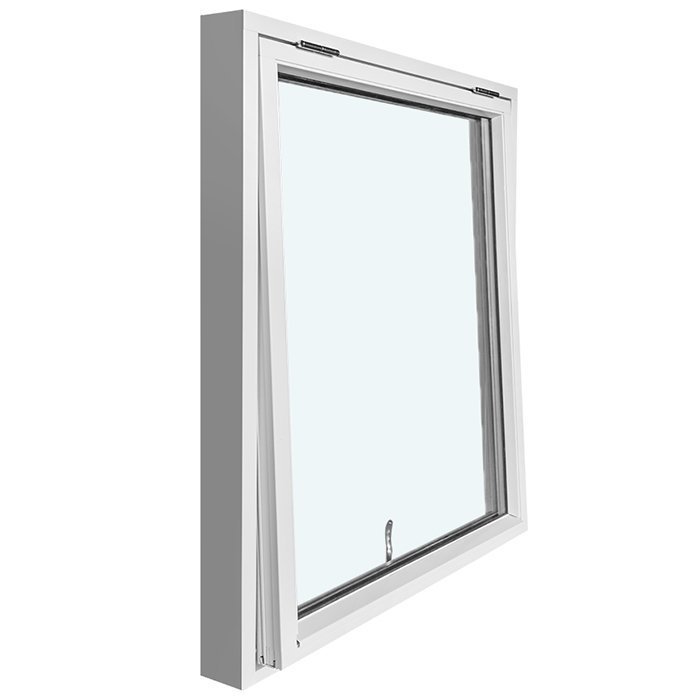

Krídlo tohto okna je zavesené v hornej časti a otvára sa smerom von. Jeho pohyb sa preto výrazne líši od bočne otočného okna: horná časť tvorí stranu zavesenia, zatiaľ čo dolná časť sa pri otváraní pohybuje smerom von. Uvedená zdvíhacia funkcia je súčasťou konštrukcie von otváraného krídla. Pri každodennom používaní to predovšetkým znamená, že ovládate jasne vymedzený výklopný pohyb a nie krídlo, ktoré by sa pri otvorení otáčalo zboku do miestnosti.

Krídlo otvárajte a zatvárajte pomocou určenej kľučky a celý pohyb vykonávajte kontrolovane. Keďže je k dispozícii výber kľučiek, tento ovládací prvok môžete po stránke vzhľadu zohľadniť už pri konfigurácii. Okno je vybavené kovaním SPILKA; do svojej zostavy zvoľte požadované vyhotovenie kľučky tak, aby zodpovedalo zvolenému materiálu, farbe a vzoru priečok.

Pri každodennom používaní dbajte na to, aby krídlo, kľučka a oblasti tesnenia zostali bez predmetov, ktoré by mohli brániť plynulému pohybu. Keďže sa okno otvára smerom von, samotný pohyb krídla prebieha mimo interiéru. To môže byť praktické pri zariadení miestnosti, do ktorej nemá zasahovať bočne otočné okenné krídlo. Vhodnosť tohto spôsobu ovládania pre váš konkrétny projekt však závisí od polohy otvoru, jeho prístupnosti a spôsobu využitia bezprostredne susediaceho priestoru.

Ani zvolené delenie priečkami nemení uvedenú základnú funkciu: zostáva to hore zavesené krídlo otvárané von so zdvíhacou funkciou. Delenie priečkami preto voľte podľa požadovaného vzhľadu a členenia, nie ako domnelú zmenu spôsobu otvárania. Ak poloha ovládania vo vašom projekte vyžaduje osobitné riešenie, pri dopyte nám opíšte umiestnenie okna a spôsob jeho každodenného dosiahnutia. Konfiguráciu aj plánované využitie tak možno jasne prediskutovať.

02

Konštrukcia, materiály a technické rozmery

Pevný rám a rám krídla sa vyrábajú z borovicového alebo dubového dreva. Obe dreviny sú dostupné aj s hliníkovým opláštením. K dispozícii sú teda štyri uvedené materiálové vyhotovenia: borovicové drevo, borovicové drevo s hliníkovým opláštením, dubové drevo a dubové drevo s hliníkovým opláštením. Hliníkové opláštenie je súčasťou zvoleného materiálového vyhotovenia; nemá sa chápať iba ako označenie farby.

Pri vyhotovení bez hliníkového opláštenia má pevný rám rozmer komponentu 105 × 57 mm. S hliníkovým opláštením je rozmer komponentu pevného rámu 115 × 57 mm. Rám krídla meria bez hliníkového opláštenia 76 × 65 mm a s opláštením 86 × 65 mm. Tieto údaje výslovne označujú rozmery uvedených rámových komponentov. Nie sú všeobecnými údajmi o hĺbke, šírke ani výške celého okna a nenahrádzajú objednávkové rozmery konkrétneho projektu.

Pre montáž sú uvedené otvory s priemerom 14 mm. Kovanie pochádza od SPILKA. Ide o pevne určený komponent výrobku, nie o voľbu medzi rôznymi značkami. Zasklenie je dostupné ako izolačné dvojsklo alebo trojsklo. Zahŕňa tepelne reflexnú vrstvu, dištančný rámik s teplým okrajom vo vyhotovení CHR a argónovú náplň. Čierne gumové tesnenia slúžia na utesnenie zasklenia.

Okno má označenie CE a poskytuje sa s päťročnou zárukou. Keďže sa vyrába na mieru, požadovaný celkový rozmer patrí medzi hlavné údaje vášho dopytu. Tieto objednávkové rozmery treba jasne odlíšiť od technických rozmerov komponentov pevného rámu a rámu krídla. Veľkosť doplňte výberom materiálu, zasklenia, delenia priečkami, farby a kľučky, aby bolo požadované vyhotovenie jednoznačne opísané.

Pri zostavovaní uveďte materiálové vyhotovenie a požadované zasklenie spoločne, pretože rámové komponenty sa pri hliníkovom opláštení líšia. Zaznamenajte aj požadované delenie priečkami, farbu a kľučku. Zostane tak jasne oddelené, ktoré údaje sa týkajú konštrukcie a ktoré rozhodnutia určujú individuálny vzhľad vášho vyhotovenia.

05

Správne posúdenie plánovaného otvoru

Pred dopytom na okno na mieru treba plánovaný stavebný otvor starostlivo posúdiť. Zmerajte relevantné rozmery otvoru na viacerých miestach a zaznamenajte jeho skladbu. Jasne rozlišujte medzi rozmermi existujúceho alebo plánovaného otvoru a technickými rozmermi komponentov pevného rámu a rámu krídla. Tie opisujú jednotlivé diely a nie sú automaticky objednávanou veľkosťou okna.

Keďže sa krídlo otvára von, potrebný priestor pohybu na vonkajšej strane musí byť zahrnutý do plánovania. Skontrolujte, či do dráhy otvárania nemôžu zasahovať stavebné prvky, obklady, zábradlia, rastliny, vonkajšie vybavenie alebo iné prekážky. Podľa objednanej veľkosti a montážnej situácie naplánujte dostatok voľného priestoru pre skutočný pohyb krídla.

Posúďte aj vnútornú stranu ovládania. Kľučka má byť rozumne dosiahnuteľná z plánovaného miesta státia alebo prístupu. Pri vyššie umiestnených či inak ťažko prístupných otvoroch je táto otázka mimoriadne dôležitá. Pohyb smerom von síce zabraňuje bočnému otáčaniu krídla do interiéru, sám osebe však nehovorí nič o pohodlnom dosiahnutí kľučky vo vašej situácii.

Zapíšte si, či otvor patrí k novostavbe, výmene alebo inej stavebnej situácii. Vecne opíšte existujúce napojenia a podľa potreby priložte k dopytu výpovedné rozmerové údaje. Môžete tak vysvetliť základ vašej veľkostnej špecifikácie bez miešania rámových komponentov, stavebného otvoru a objednávkového rozmeru. Uvedené montážne otvory sú detailom výrobku, nenahrádzajú však posúdenie plánovaného napojenia.

Až po spoločnom posúdení rozmerov, prístupnosti a vonkajšieho priestoru pohybu vznikne základ pre jednoznačný dopyt. Ak majú viaceré otvory rozdielnu veľkosť, uveďte každú pozíciu samostatne. Ku každej priraďte materiál, zasklenie, delenie priečkami, farbu a kľučku, aby sa žiadne dizajnové rozhodnutie omylom neprenieslo na iný otvor.

06

Materiál, farba a vizuálna kompozícia

Vizuálny účinok okna vzniká súhrou dreviny, prípadného hliníkového opláštenia, farby, delenia priečkami, zasklenia a kľučky. Uvedenými drevinami sú borovicové a dubové drevo. Obe možno zvoliť aj s hliníkovým opláštením. Najprv sa teda môžete rozhodnúť, či chcete dopytovať drevené okno alebo drevené okno s uvedeným opláštením.

K dispozícii je výber farby, ktorý sa pri dopyte zladí so zvyškom konfigurácie. Požadovaný odtieň opíšte čo najpresnejšie a uveďte aj zvolenú drevinu a prípadné hliníkové opláštenie. Materiál a farbu tak možno vedome zladiť bez vzájomného zamieňania týchto rozhodnutí.

Delenie priečkami určuje viditeľné členenie jediného krídla. Vzhľad bez priečok pôsobí pokojnejšie, zatiaľ čo viac vodorovných prvkov alebo kombinácia so zvislou priečkou vytvára výraznejší poriadok. Zohľadnite pritom existujúce línie fasády alebo susedných otvorov. Takéto dizajnové zladenie je rozhodnutím pre váš projekt, nie technickou podmienkou okna.

Aj kľučku možno zahrnúť do viditeľnej kompozície, pretože je ponúkaný jej výber. Zlaďte ju s farbou, drevinou a delením priečkami, aby vznikol ucelený dizajn. Kovanie SPILKA a čierne gumové tesnenia naopak patria k technickej skladbe okna a treba ich odlíšiť od dizajnovej voľby kľučky a farby okna.

Ak zostavujete viac okien, môže pomôcť jednoduché dizajnové pravidlo: napríklad rovnaká drevina a farba pre všetky pozície, ale rozdielne vzory priečok podľa otvoru. Prípadne použite jednotný motív priečok a rozmery upravte na mieru. Takéto príklady ukazujú možnosti usporiadania bez tvrdenia o ďalších variantoch alebo pevných dizajnových požiadavkách.

07

Príbuzné typy okien a terasové dvere

Ak výklopné krídlo s horným zavesením nevyhovuje každému otvoru vášho projektu, môžete si pozrieť aj príbuzné typy výrobkov. Sortiment zahŕňa von otvárané otočné okná s jedným alebo dvoma krídlami vrátane vyhotovení v historickom štýle. Na rozdiel od hore zaveseného výklopného okna pracujú tieto výrobky s otočným krídlom, preto ich treba vybrať samostatne pre každý otvor.

Otočné okná označené ako „Kombi“ spájajú pevne zasklené pole s von otváraným krídlom. K dispozícii sú rôzne vzory priečok, ktoré odlišne členia pevné pole a krídlo. Pre strešné otvory je k dispozícii aj strešné kyvné okno, zatiaľ čo jednokrídlové terasové dvere sú určené pre projekty vyžadujúce von otvárané dverové krídlo.

Výber materiálu sa pri príbuzných výrobkoch líši podľa vyhotovenia. Viaceré otočné okná, okná Kombi a bežné terasové dvere sú dostupné z borovicového alebo dubového dreva, vždy aj s hliníkovým opláštením. Varianty v historickom štýle sa ponúkajú z borovicového alebo dubového dreva. Strešné kyvné okno je uvedené z borovicového dreva s hliníkovým opláštením. Výber vždy kontrolujte pri konkrétnom type výrobku.

Ak chcete v jednom projekte kombinovať rôzne typy okien a terasových dverí, každý otvor uveďte ako samostatnú pozíciu. Priraďte mu požadovaný typ výrobku, rozmery a príslušné voľby. Tak možno napríklad dizajnovo zladiť výklopné okno, otočné okno a terasové dvere bez miešania ich rozdielnych spôsobov otvárania či technických komponentov.

Nižšie nájdete vhodné príbuzné výrobky na ďalšiu orientáciu: Jednokrídlové otočné okno v historickom štýle, otvárané von, Dvojkrídlové otočné okno, otvárané von, Dvojkrídlové otočné okno v historickom štýle, otvárané von, Otočné okno „Kombi“, otvárané von, Otočné okno „Kombi“ v historickom štýle, otvárané von, Strešné kyvné okno, Jednokrídlové terasové dvere, otvárané von, Jednokrídlové terasové dvere v historickom štýle, otvárané von.

08

K jasnému dopytu v niekoľkých krokoch

Začnite zoznamom pozícií vo vašom projekte. Každému plánovanému otvoru dajte jednoznačné označenie a zapíšte starostlivo zistené rozmery. Ak potrebujete len jedno okno, stačí jedna pozícia. Pri viacerých oknách štruktúrovaný zoznam zabráni zámene rozmerov a dizajnových požiadaviek.

Potom určite materiálové vyhotovenie: borovicové drevo, borovicové drevo s hliníkovým opláštením, dubové drevo alebo dubové drevo s hliníkovým opláštením. Následne zvoľte požadovanú skladbu izolačného skla. Tieto dve rozhodnutia si zapíšte oddelene, pretože ani drevina, ani hliníkové opláštenie automaticky neurčujú konkrétne zasklenie.

V ďalšom kroku prevezmite presný názov požadovaného vzoru priečok. Doplňte farebnú požiadavku a požadované vyhotovenie kľučky. Ak ste sa ešte nerozhodli pre farbu alebo kľučku, opíšte preferovaný smer a tento bod výslovne označte ako otvorený. Uvidíme tak, ktoré údaje sú už rozhodnuté a kde je potrebné ďalšie zladenie.

Pridajte stručné informácie o montážnej situácii, pokiaľ sú dôležité pre pochopenie dopytu. Patrí sem dosiahnuteľnosť kľučky a možné osobitosti vonkajšieho priestoru pohybu. Uveďte konkrétne rozmery a opíšte existujúce stavebné prvky alebo prekážky. Ak sú súčasťou projektu viaceré príbuzné typy výrobkov, uvádzajte ich ako oddelené pozície.

Nakoniec skontrolujte šesť kľúčových údajov: rozmer pozície, materiálové vyhotovenie, zasklenie, delenie priečkami, farbu a kľučku. Overte aj to, či je hore zavesené výklopné okno otvárané von skutočne požadovaným typom výrobku. Stručný, jednoznačne priradený dopyt uľahčuje spoločné objasnenie a pomáha zachytiť všetky vaše dizajnové rozhodnutia.

Možno výklopné okno objednať na mieru?

Áno. Okno sa ponúka na mieru. Oznámte nám starostlivo zistené rozmery otvoru, aby bolo možné v rámci dopytu jednoznačne určiť a preveriť požadovanú veľkosť výrobku.

Môžem si vybrať farbu okna?

Áno. Farba patrí medzi dostupné možnosti výberu. Uveďte požadovaný odtieň spolu so zvoleným materiálovým vyhotovením, aby sme s vami mohli zladiť vhodnú konfiguráciu.

Je k dispozícii výber kľučky?

Áno. Kľučku možno vybrať pri zostavení okna. Oznámte nám svoje dizajnové požiadavky, aby sme spoločne určili vyhotovenie kľučky vhodné pre vašu konfiguráciu.

Aké materiálové vyhotovenia sú na výber?

Môžete si vybrať medzi borovicovým a dubovým drevom. Obe dreviny sú dostupné aj s hliníkovým opláštením. Celkovo sú teda k dispozícii štyri materiálové vyhotovenia: borovicové drevo, borovicové drevo s hliníkovým opláštením, dubové drevo a dubové drevo s hliníkovým opláštením.

Je výklopné okno dostupné s izolačným dvojsklom alebo trojsklom?

Áno. Na výber je izolačné dvojsklo alebo trojsklo. Obe vyhotovenia zahŕňajú tepelne reflexnú vrstvu, dištančný rámik s teplým okrajom vo vyhotovení CHR a argónovú náplň.

Čo znamená CHR pri zasklení?

CHR pri tomto okne označuje dištančný rámik s teplým okrajom v izolačnom skle. Spolu s tepelne reflexnou vrstvou a argónovou náplňou patrí k uvedenej skladbe zasklenia.

Má výklopné okno označenie CE?

Áno, výklopné okno má označenie CE. Označenie CE patrí medzi technické údaje tohto okna.

Aká záruka platí pre toto okno?

Pre okno platí záruka päť rokov. Uschovajte si objednávkové doklady, aby sa pri prípadnej neskoršej záručnej žiadosti dala jednoznačne priradiť zvolená konfigurácia výrobku.

Zlaďte s nami konfiguráciu svojho okna

Chcete si výklopné okno zostaviť podľa svojho projektu? Pošlite nám rozmery otvoru a požiadavky na materiál, zasklenie, delenie priečkami, farbu a kľučku. Údaje s vami preveríme a objasníme, ktoré vyhotovenie je vhodné pre váš plánovaný dizajn.
