Einziehbare Pergola-Screens: Kassette und Führungen mitplanen
Pergola-Planung

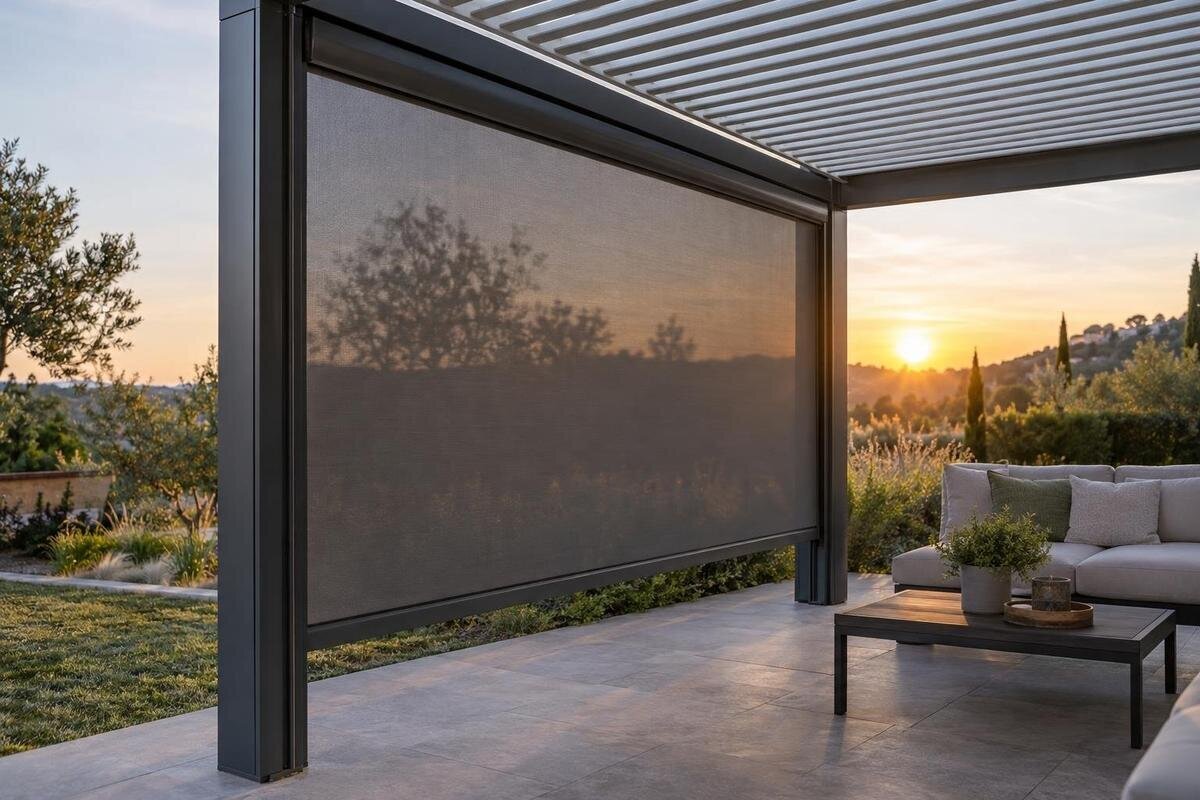

Bei einem einziehbaren Pergola-Screen ist im eingezogenen Zustand weniger von der Anlage sichtbar, sie verschwindet aber nicht vollständig. Kassette und seitliche Führungen bleiben an der Konstruktion und beeinflussen Durchgang, Ansicht und Wartungszugang. Wer nur das ausgefahrene Tuch plant, übersieht deshalb wichtige feste Bauteile. Sinnvoll ist eine Darstellung beider Betriebszustände mit den tatsächlichen Außenmaßen und der konkret vorgesehenen Screen-Ausführung. Welche Bauart für das gewählte Pergolamodell freigegeben ist, muss gesondert geklärt werden.
Was im eingezogenen Zustand sichtbar bleibt
Bei einer Kassettenausführung wird das Tuch im eingezogenen Zustand in der Kassette aufgenommen. Die Kassette bleibt an der Pergola befestigt; auch die seitlichen Führungen verschwinden nicht, sondern markieren weiterhin die Kanten der Öffnung. Je nach Konstruktion können zusätzlich eine Abschlussleiste, Halterungen oder Teile der Bedienung sichtbar sein. Welche Bauteile tatsächlich vorkommen, hängt von der vorgesehenen Screen-Ausführung ab. Im eingefahrenen Zustand bilden die Profile daher dauerhafte Linien am Rand des Feldes. Ob sie bündig, vorstehend oder anders positioniert sind, muss die Detailzeichnung zeigen. Das Tuch ist damit nicht das einzige sichtbare Element, auch wenn seine Fläche den größten Unterschied zwischen den beiden Betriebszuständen ausmacht.
Unterscheiden Sie für die Planung zwischen der beweglichen Fläche und den fest montierten Teilen. Zeichnen Sie Kassette und Führungen in der Ansicht mit eingefahrenem und ausgefahrenem Tuch ein; nur so lässt sich erkennen, was sich tatsächlich verändert. Falls die Ausführung eine Abschlussleiste hat, gehört auch deren Ruheposition in die Skizze. Ein Produktfoto mit ausgefahrenem Screen zeigt diesen Zustand oft nicht ausreichend. Eine einfache Vorzeichnung hilft, die Sichtbarkeit und den Platzbedarf zu besprechen; für die genaue Lage und die Maße ist anschließend die technische Zeichnung der gewählten Ausführung maßgeblich.
Kassette und Montageposition im Aufriss
Im Aufriss gehört die Kassette an die Stelle, die für das konkrete System vorgesehen ist. Halten Sie fest, an welchem Träger oder Anschluss sie sitzen soll und in welche Richtung das Tuch ausläuft. Notieren Sie die Außenmaße und wie weit die Kassette über den Träger hinausragt, sofern diese Angaben bereits vorliegen. Gibt es eine Abdeckung oder einen Wartungsdeckel, berücksichtigen Sie auch den Platz, den dieser beim Öffnen oder Abnehmen benötigt. Eine Seitenansicht macht solche Vorsprünge oft besser sichtbar als ein Grundriss. Prüfen Sie außerdem, ob Dachkante, Wandvorsprung oder ein vorhandenes Bauteil mit der vorgesehenen Position kollidiert. Die Zeichnung sollte den Screen samt den dazugehörigen Montageteilen abbilden. Fragen Sie auch, ob bei einem späteren Austausch Teile seitlich herausgenommen werden müssen. Eine Kassette kann zwischen zwei Hindernissen Platz finden, ohne dass dort ausreichend Raum für solche Arbeiten bleibt. Die dafür nötige Zugangsrichtung muss aus den Serviceunterlagen hervorgehen; sie lässt sich nicht aus der geschlossenen Außenkontur ablesen.
Ergänzen Sie die Ansicht um Blickrichtungen vom Sitzplatz und aus angrenzenden Räumen. So sehen Sie, ob die Kassette im Alltag deutlich ins Auge fällt, obwohl das Tuch eingefahren ist. Zeichnen Sie ihre Kontur in der tatsächlichen Montagehöhe ein und behandeln Sie sie nicht wie einen unsichtbaren Rand. Wenn Sie die Bloomcabin Pergola auswählen, lassen Sie die vorgesehene Screen-Seite anhand der modellbezogenen Angaben bestätigen; der Produktname allein sagt nicht aus, welche Bauart montiert werden kann. Für die Beurteilung helfen zwei einfache Ansichten: eine von der Terrasse zur Pergola und eine seitliche Darstellung, in der die Kassette samt möglichem Vorsprung erkennbar ist.
Freiraum für Kassette und Tuchlauf
Der Platzbedarf beschränkt sich nicht auf das sichtbare Profil der Kassette. Je nach Konstruktion braucht es auch Raum für Befestigungsteile, eine Abdeckung und den vorgesehenen Tuchlauf. Lassen Sie sich die Außenmaße und die notwendigen Freiräume für genau diese Ausführung zeigen; allgemeingültige Abstände lassen sich daraus nicht ableiten. Wichtig ist, dass weder ein baulicher Vorsprung noch ein später montiertes Element die geplante Position blockiert. Zeichnen Sie daher Dachkante, Pfosten, Wandanschluss und andere feste Teile in derselben Ansicht ein. Bei der bioklimatischen Bloomcabin-Pergola sollte die eingezeichnete Kassette ebenfalls mit der für das konkrete Modell vorgesehenen Konfiguration abgeglichen werden.
Prüfen Sie den Bereich entlang des gesamten Tuchlaufs und nicht nur an dessen Anfang. Abhängig von der Screen-Bauart kann eine Abschlussleiste mitgeführt werden; falls sie vorhanden ist, braucht sie einen freien Bewegungsweg. Ein Pflanzgefäß oder eine Leuchte, die diesen Weg kreuzt, kann die Nutzung erschweren, auch wenn die Kassette selbst gut platziert wirkt. Überlegen Sie außerdem, ob Möbel so stehen können, dass der Screen beim Bedienen nicht im Weg ist. Halten Sie fest, welche Gegenstände dauerhaft bleiben und welche sich bei Bedarf verschieben lassen. Die technische Zeichnung zeigt, welche Abstände für die gewählte Bauart einzuhalten sind.
Wie Führungsschienen die Öffnung verändern
Seitliche Führungen bleiben auch dann an der Pergola, wenn das Tuch eingezogen ist. Je nachdem, wo sie montiert werden und wie weit sie in die Öffnung ragen, können sie die lichte Breite verkleinern. Gehen Sie deshalb nicht nur von der angegebenen Feldbreite aus, sondern betrachten Sie die tatsächlichen Innenkanten der Profile und allfälliger Halterungen. Eine Grundrissskizze macht sichtbar, ob der Durchgang an seiner engsten Stelle schmaler wird. Wie die Schienen an den vorgesehenen Seiten befestigt werden, ist von der Screen-Ausführung abhängig. Für die Bloomcabin Wandpergola gilt daher ebenso: Die Montageposition und die mögliche Seitenlösung müssen anhand der konkreten Angaben geklärt werden.
Beziehen Sie Türen und andere bewegliche Elemente in den Grundriss ein. Eine aufschwingende Tür, ein Fensterflügel oder ein bewegliches Seitenelement sollte weder an einer Schiene anstoßen noch durch deren Vorsprung blockiert werden. Prüfen Sie auch, ob der Griff nach der Montage gut erreichbar bleibt und ob zwischen Führung und Möbelkante genug Bewegungsraum für den Alltag liegt. Bei einem Durchgang zählt nicht nur, ob eine Person hindurchpasst: Auch das Vorbeigehen mit einem Tablett oder das Verschieben eines Sessels kann relevant sein. Die endgültige freie Breite ergibt sich aus der tatsächlichen Lage aller Profile, nicht allein aus der Breite des Pergolafeldes. Betrachten Sie zusätzlich den unteren Abschluss der Führungen. Lassen Sie sich zeigen, wo diese im Verhältnis zum fertigen Terrassenbelag enden und ob dort weitere Bauteile vorgesehen sind. Planen Sie einen regelmäßig genutzten Zugang nicht so, als wäre der ausgefahrene Screen eine Tür: Ob und wie die Öffnung während der Nutzung passierbar bleibt, muss zur gewählten Bedienart passen.
Sichtachsen und Sonnenverlauf getrennt prüfen
Eine einfache Sichtachsen-Skizze zeigt, welche Bereiche der Gartenansicht oder des angrenzenden Raums durch den Screen verändert werden. Markieren Sie den Sitzplatz, einen typischen Stehpunkt und – falls relevant – ein Fenster, von dem aus Sie auf die Pergola blicken. Zeichnen Sie die Kassette und die Führungen auch im eingezogenen Zustand ein: Sie bleiben Teil des Bildes, selbst wenn die textile Fläche nicht gebraucht wird. Bei der Pergola-Ausführung von Bloomcabin ist die konkrete Seite für diese Beurteilung entscheidend; eine Produktansicht ersetzt den Blick auf die eigene Terrasse nicht.
Ergänzen Sie die Sichtskizze um die Richtung der Sonne zu den Tageszeiten, zu denen Sie die Pergola nutzen. So lässt sich prüfen, ob die vorgesehene Screen-Seite für die gewünschte Beschattung überhaupt in Betracht kommt, ohne eine bestimmte Wirkung vorwegzunehmen. Zeichnen Sie außerdem ein, wann Sie den Screen voraussichtlich einziehen möchten, etwa wenn Sie die freie Sicht wiederherstellen wollen. Die Skizze hilft, Zielkonflikte früh zu erkennen: Eine Position kann für Schatten günstig sein, aber eine wichtige Blickrichtung verändern. Entscheidend ist, dass Sie ausgefahrenen und eingefahrenen Zustand getrennt beurteilen und nicht von einer einzigen Ansicht auf alle Nutzungssituationen schließen.
Wartungszugang von Anfang an freihalten
Für Wartungsarbeiten muss der Zugang zu den in den Unterlagen genannten Prüfpunkten möglich bleiben. Dazu können je nach System die Kassette, eine vorhandene Abdeckung oder Bereiche an den Führungen gehören. Halten Sie fest, von welcher Seite diese Stellen erreichbar sein müssen und ob dafür ein bestimmter Arbeitsraum freibleiben soll. Verlassen Sie sich nicht darauf, dass sich ein fest montiertes Bauteil später ohne Weiteres abnehmen lässt; das ist nur dann ein Planungsansatz, wenn es für die Ausführung ausdrücklich vorgesehen ist. Wenn Sie ein wandmontiertes Pergolamodell von Bloomcabin planen, beziehen Sie den Zugang zur Wandseite in dieselbe Skizze ein.
Möbel, Kästen und dauerhaft platzierte Pflanzgefäße können einen Wartungspunkt verdecken, obwohl sie im täglichen Betrieb nicht stören. Markieren Sie solche Gegenstände daher im Grundriss und unterscheiden Sie zwischen beweglicher Einrichtung und fixen Einbauten. Ein Zugang, der nur durch das Abräumen vieler Gegenstände entsteht, wird im Alltag leicht übersehen oder bleibt im entscheidenden Moment versperrt. Fragen Sie nach den Pflege- und Wartungshinweisen des konkreten Systems, damit klar ist, welche Stellen regelmäßig zugänglich sein müssen und welche Arbeiten Fachpersonal vorbehalten sind. Planen Sie keine Verkleidung vor Kassette oder Führungen, wenn dadurch ein in den Unterlagen beschriebener Zugang verloren geht.
Pflege, Einbauten und benachbarte Screens
An Führungen und rund um eine Kassette können sich Staub, Blätter oder andere Ablagerungen sammeln. Überlegen Sie deshalb schon bei der Positionierung, wie die betreffenden Bereiche zur Pflege erreichbar bleiben. Die richtige Reinigungsmethode hängt von der konkreten Ausführung ab: Verwenden Sie keine Mittel oder Schmierstoffe, ohne die dafür vorgesehenen Pflegehinweise zu kennen. Ein frei zugänglicher Randbereich lässt sich leichter kontrollieren als ein Profil, das direkt hinter einer fixen Verkleidung verschwindet. Unterscheiden Sie dabei die Pflege von Tuch, Profilen und Bedienkomponenten; eine Empfehlung für einen Teil gilt nicht automatisch für die gesamte Anlage. Klären Sie auch anhand der Anleitung, in welcher Stellung das Tuch gereinigt werden darf und wie mit feuchtem Tuch vor dem Einziehen umzugehen ist. Prüfen Sie, ob nahe Pflanzen in den Bewegungsbereich wachsen könnten und ob sie sich bei Bedarf zurückstellen oder zurückschneiden lassen. Bei der Bloomcabin Bioklimatischen Pergola sollte die geplante Position mit den Angaben zur passenden Screen-Ausführung abgestimmt werden.
Berücksichtigen Sie vorhandene Einbauten an derselben Seite, etwa ein Fallrohr, eine Leuchte oder eine andere feste Installation. Zeichnen Sie diese mit ihren tatsächlichen Vorsprüngen ein, damit sich Überschneidungen und verdeckte Zugänge erkennen lassen. Entwässerungselemente müssen für ihre vorgesehene Funktion zugänglich bleiben; die Screen-Planung darf nicht einfach von einer späteren Verlegung ausgehen. Werden zwei benachbarte Pergolaseiten mit Screens ausgestattet, braucht besonders der gemeinsame Eckpfosten eine Detailansicht. Dort treffen möglicherweise zwei Führungen und die Endbereiche zweier Kassetten aufeinander. Lassen Sie sich die für diese Kombination vorgesehene Anordnung zeigen, statt zwei einzeln passende Seitenlösungen ungeprüft zusammenzufügen. Wichtig ist auch, ob eine Abdeckung noch geöffnet werden kann, wenn der zweite Screen montiert ist. Eine Eckansicht mit beiden Anlagen macht solche Fragen sichtbar, die in getrennten Frontalansichten leicht übersehen werden.
Die Screen-Ausführung muss zum Pergolamodell passen
Einziehbare Screens sind nicht automatisch gleich aufgebaut. Kassettenform, Führung, Abschluss und Bedienart können sich je nach Ausführung unterscheiden. Darum lässt sich aus der Bezeichnung Screen allein weder die Bauart noch die passende Befestigung ableiten. Klären Sie, welche konkrete Ausführung für die gewünschte Pergolaseite vorgesehen ist und ob die maßgeblichen Bauteile in einer technischen Darstellung gezeigt werden. Wenn eine Ausführung mit Antrieb oder besonderen Bedienkomponenten angeboten wird, gehören auch diese Angaben zur Prüfung – ohne sie als Standard vorauszusetzen. Bei einem Pergolamodell von Bloomcabin sollte die gewünschte Screen-Konfiguration daher anhand der modellbezogenen Freigabe bestätigt werden.
Achten Sie darauf, dass die Bestätigung genau das Modell, die Seite und die Screen-Bauart nennt, die Sie planen. Eine allgemeine Aussage zu Screens oder ein Foto einer ähnlichen Pergola reicht dafür nicht aus. Klären Sie ausdrücklich, ob der Screen zum Lieferumfang gehört, als freigegebenes Zubehör erhältlich ist oder separat geplant werden müsste. So vermeiden Sie die Annahme, eine beliebige Drittanbieter-Lösung passe ohne Anpassungen an Befestigungspunkte oder Führungen. Lassen Sie im Angebot die Screen-Bezeichnung sowie Kassette, Führungen und Bedienkomponenten eindeutig zuordnen. Bei mehreren Seiten sollte erkennbar sein, welche Ausstattung für welche Öffnung vorgesehen ist. Auch Montageleistungen und gegebenenfalls erforderliche Elektroarbeiten sollten von den gelieferten Bauteilen unterscheidbar sein. Für eine motorisierte Variante sind die Anschlussfragen mit einer qualifizierten Elektrofachkraft zu klären. Zur Auswahl gehören schließlich die dokumentierten Einsatzbedingungen, insbesondere die Vorgaben bei Wind: Aus dem Aussehen der Führung lässt sich keine zulässige Windbelastung ableiten. Entscheidend sind die Unterlagen der konkret angebotenen Kombination.
Montageflächen und Einbaumaße aufnehmen
Nehmen Sie jede Pergolaseite einzeln auf. Unterscheiden Sie dabei zwischen der freien Öffnung und der Fläche, an der die Kassette oder Führung befestigt werden soll. Notieren Sie vorhandene Pfosten, Wandbereiche, Vorsprünge und feste Einbauten, die den Montageort beeinflussen könnten. So wird sichtbar, ob die geplante Screen-Seite tatsächlich in der vorgesehenen Form eingezeichnet werden kann. Bei einer Wandmontage sind außerdem Fenster, Türen oder andere Elemente an der Anschlussseite zu berücksichtigen; bei einer freistehenden Konstruktion können die vorhandenen Tragprofile die Lage bestimmen. Welche Befestigung möglich ist, muss mit den Unterlagen des Systems und der konkreten Einbausituation abgestimmt werden.
Übertragen Sie nicht einfach eine Lösung von einer Pergola auf eine andere, nur weil beide ähnlich aussehen. Anschlüsse und verfügbare Montageflächen können sich unterscheiden. Wenn Sie die bioklimatische Pergola-Ausführung von Bloomcabin betrachten, lassen Sie die vorgesehenen Befestigungspunkte für genau diese Konfiguration abgleichen. Bei baulichen Fragen zur vorhandenen Wand oder Unterkonstruktion sollte eine qualifizierte Fachperson die Situation beurteilen; eine Skizze allein belegt nicht die Eignung der Befestigung. Für die erste Anfrage können eigene Maße hilfreich sein. Kennzeichnen Sie jedoch, ob sie an einer bestehenden Anlage gemessen wurden oder aus einer geplanten Pergolazeichnung stammen. Geben Sie auch an, ob der fertige Terrassenbelag bereits vorhanden ist. Lassen Sie den Montagebetrieb festlegen, welche Maße vor der Bestellung verbindlich geprüft werden müssen und welche Abweichungen das gewählte System zulässt. Halten Sie dabei Modellfreigabe, Einbaumaße und Eignung der Montagefläche als getrennte Prüfpunkte fest.
Welche Angaben in die Planungszeichnung gehören
Eine brauchbare Planungszeichnung zeigt mehr als die ausgefahrene Stofffläche. Tragen Sie die Pergolaseite, die Kassette mit ihren Außenmaßen, die Lage beider Führungen und – falls vorhanden – die Abschlussleiste ein. Ergänzen Sie die tatsächliche lichte Öffnung, den Tuchlauf und die Stellung des Screens im eingefahrenen Zustand. Zeichnen Sie Türen, Fensterflügel, Möbel und feste Installationen mit ein, wenn sie den Bewegungs- oder Wartungsbereich berühren könnten. Eine Seitenansicht hilft bei Höhe und Vorsprung; der Grundriss zeigt Durchgang und Seitenabstände. Kennzeichnen Sie Maße, die noch nicht bestätigt sind, ausdrücklich als offene Punkte, statt sie aus einem Produktfoto abzuleiten.
Für die Abstimmung mit dem Montagebetrieb sollte die Zeichnung eine eindeutige Bezeichnung und einen Bearbeitungsstand haben. Ordnen Sie Fotos der betreffenden Pergolaseite derselben Ansicht zu, damit Wandvorsprünge oder Einbauten nicht mit einer anderen Öffnung verwechselt werden. Halten Sie fest, welche Angaben bereits bestätigt sind und wer die noch fehlenden Maße ergänzt. Ändern sich Belagshöhe, Möblierung oder benachbarte Bauteile, muss die betroffene Ansicht vor der Bestellung nochmals abgeglichen werden. Bitten Sie um eine Darstellung der vorgesehenen Kassette und Führungen sowie der notwendigen Freiräume, nicht nur um ein allgemeines Produktbild. Die zugehörigen Unterlagen sollten Bedienung, Pflege und zulässige Einsatzbedingungen der konkreten Variante beschreiben. Bewahren Sie die bestätigte Zeichnung zusammen mit dem Angebot auf. Damit bleibt nachvollziehbar, auf welche Ausführung sich die Bestellung bezieht. Eine eigene Vorzeichnung dient zur Verständigung; sie ersetzt weder das verbindliche Aufmaß noch die Montageunterlagen des Herstellers.
Häufige Fragen
Verschwindet beim Einziehen des Screens die ganze Anlage?
Nein. Bei einer Kassettenlösung wird das Tuch aufgenommen, die Kassette und die seitlichen Führungen bleiben aber an der Pergola. Je nach Ausführung können weitere Teile sichtbar sein. Maßgeblich ist die Zeichnung des konkreten Systems.
Wie viel Platz braucht die Kassette?
Dafür gibt es kein einheitliches Maß. Entscheidend sind die Außenmaße der konkreten Kassette, ihre Montageposition und gegebenenfalls der Platz für eine Abdeckung oder einen Wartungsdeckel. Lassen Sie sich die nötigen Freiräume in einer Modellzeichnung zeigen.
Lässt sich ein Screen später nachrüsten?
Das ist nicht bei jeder Pergola oder jeder Seite automatisch möglich. Klären Sie, ob die gewünschte Screen-Bauart für das genaue Modell freigegeben ist und welche Befestigung dazu vorgesehen ist. Ein Screen eines Drittanbieters ist nicht ohne Weiteres kompatibel.
Muss ich die Führungsschienen bei der Durchgangsbreite berücksichtigen?
Ja. Je nach Position und Vorsprung können die Schienen die lichte Öffnung verkleinern. Maßgeblich ist der Abstand zwischen den tatsächlich in den Durchgang ragenden Bauteilen, nicht nur das Nennmaß der Pergola.
Wie bleibt der Wartungszugang frei?
Markieren Sie die in den Unterlagen genannten Zugangs- und Prüfpunkte und halten Sie den Bereich davor frei. Fixe Möbel, Kästen oder dauerhaft platzierte Pflanzgefäße können die spätere Pflege erschweren. Welche Arbeiten selbst möglich sind, steht in der Pflegeanleitung.
Bei einem einziehbaren Pergola-Screen verändert sich vor allem die textile Fläche; Kassette und Führungen bleiben Teil der Anlage. Wer sie in eingefahrenem und ausgefahrenem Zustand einzeichnet, kann Durchgang, Sichtachsen und Wartungszugang realistisch beurteilen. Die passende Lösung ergibt sich erst aus der bestätigten Screen-Ausführung für das konkrete Modell und die vorgesehene Seite.
