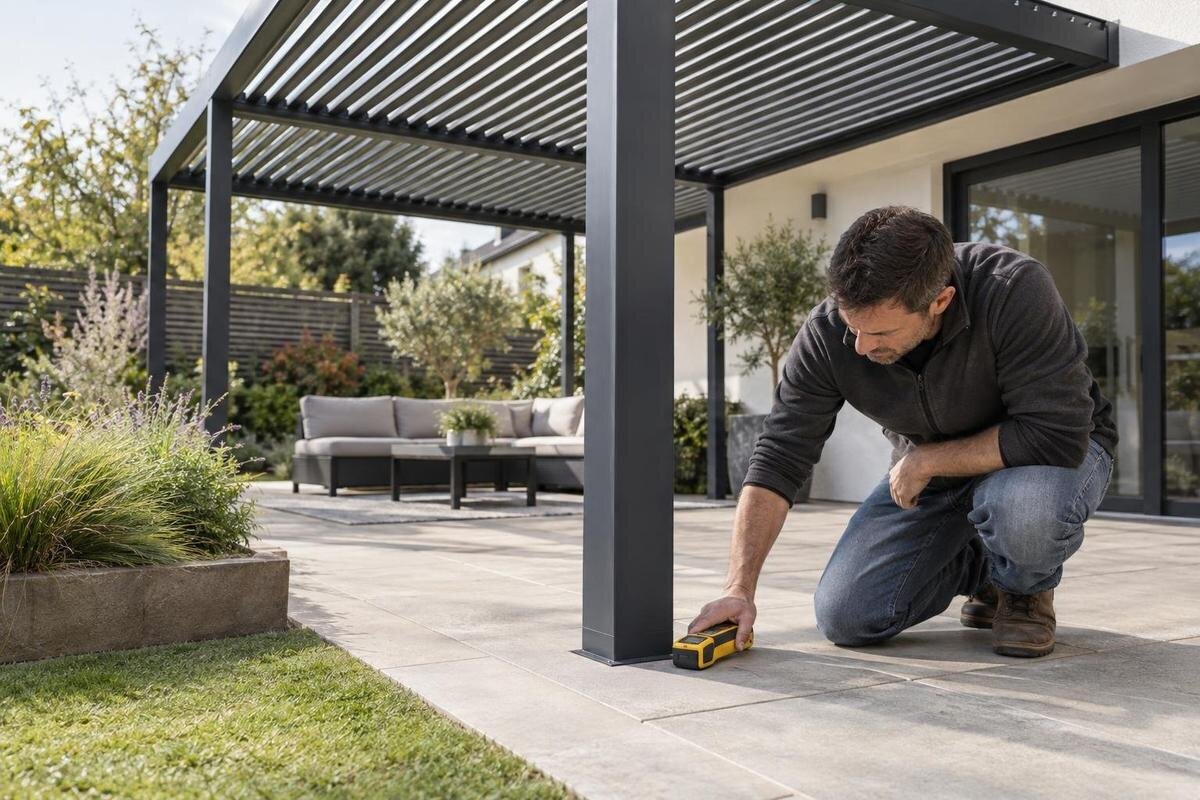

Pergola-Bohrstellen prüfen: Verdeckte Leitungen und Rohre
Pergola-Planung am Standort
Auf einer Terrasse oder im Garten sind Versorgungsleitungen oft unsichtbar: Sie können unter Platten, im Unterbau oder im gewachsenen Boden verlaufen. Ein vorhandener Lageplan ist ein wichtiger Hinweis, belegt aber nicht automatisch die tatsächliche Lage jeder Leitung. Bevor Sie die Ankerpunkte einer Pergola festlegen, sollten Bestandsunterlagen, sichtbare Hinweise und eine passende Leitungsortung gemeinsam betrachtet werden. So lassen sich offene Bereiche erkennen, ehe gebohrt oder ausgehoben wird. Für die endgültige Befestigung braucht es zusätzlich eine zum gewählten Modell und zum nachgewiesenen Untergrund passende Ankerplanung.
Warum die Leitungsprüfung vor der Ankerplanung beginnt
Die Position einer Pergola wird oft zuerst nach Nutzfläche und gewünschter Ausrichtung festgelegt. Für die Montage zählt jedoch nicht nur, wo die Pfosten optisch stehen: Je nach Befestigung wird durch den Belag und dessen Unterbau gebohrt oder im Erdreich ein Fundamentbereich ausgehoben. Genau dort können Leitungen verlaufen. Eine an der Oberfläche freie Stelle ist deshalb noch keine freigegebene Bohrstelle. Halten Sie die geplante Lage zunächst als Entwurf fest. Wenn Sie bereits die Bloomcabin Pergola ausgewählt haben, ist damit das Produkt benannt, nicht aber die passende Ankerposition auf Ihrem Grundstück. Notieren Sie außerdem, ob der Belag geöffnet, durchbohrt oder möglichst unangetastet bleiben soll.
Vor der endgültigen Festlegung müssen drei Informationen zusammenpassen: die genaue Pergola-Ausführung samt freigegebener Ankerzeichnung, der für diese Befestigung geeignete Untergrund und die ermittelten Leitungsverläufe. Eine Fußplatte auf Pflaster, das Durchbohren einer befestigten Fläche und ein neu herzustellender Fundamentbereich sind unterschiedliche Eingriffe; aus einem Produktnamen allein lässt sich keiner ableiten. Bohren Sie daher nicht auf Verdacht Probelöcher. Die Planung bleibt offen, bis bekannt ist, wo gebohrt oder gegraben wird und welche Punkte noch eine fachliche Klärung brauchen. Die erforderliche Ausführung ergibt sich aus statischer Beurteilung, Ankerzeichnung und Nachweisen zum Untergrund. Eine einheitliche Fundamentgröße passt nicht automatisch zu jedem Standort.
Welche Leitungen unter Terrasse und Garten liegen können
Unter einer Terrasse oder in der angrenzenden Gartenfläche können Stromkabel für Außenbeleuchtung und Steckdosen, Datenkabel, Wasserleitungen für Zapfstellen oder Bewässerung sowie Abwasser- und Regenwasserrohre verlaufen. Auch Drainageleitungen und, je nach Grundstück, Gasleitungen kommen infrage. Leerrohre können Kabel enthalten und sind nicht zwangsläufig leer. Zusätzlich gibt es private Leitungen für Außenanlagen, die in Unterlagen zu öffentlichen Versorgungsnetzen nicht unbedingt erfasst sind. Der sichtbare Anschluss zeigt außerdem nicht verlässlich, wie die Strecke darunter verläuft: Zwischen Anschluss, Abzweigung und Verbrauchsstelle kann eine Leitung abknicken oder einen anderen Weg nehmen.
Prüfen Sie nicht nur die Fläche direkt unter den geplanten Pfosten. Relevant sind auch der Bohr- oder Aushubbereich und die Wege, auf denen Arbeitsgeräte eingesetzt werden. Beziehen Sie Anschlüsse zu Wasserhähnen, Gartenbeleuchtung, Schächten und Regenwasserabläufen in die Bestandsaufnahme ein. Besonders an Übergängen zwischen Hauswand, Terrasse und Rasen können verschiedene Bauphasen aufeinandertreffen. Frühere Umbauten können Leitungen ergänzt oder stillgelegt haben; stillgelegt bedeutet nicht automatisch entfernt. Eine Installation, die weder sichtbar noch eingezeichnet ist, darf nicht als nicht vorhanden behandelt werden. Führen Sie deshalb bekannte, vermutete und ungeklärte Verläufe getrennt an.
Bestandspläne und Unterlagen richtig einordnen
Sammeln Sie Unterlagen, die den Bereich und spätere Arbeiten betreffen: Leitungs- und Bestandspläne, Planungen für Terrasse oder Garten, Dokumentationen von Sanierungen und Zubauten, Rechnungen von Installations- und Gartenbaubetrieben sowie Fotos vor dem Verlegen des Belags. Fragen Sie Eigentümerin oder Eigentümer, Hausverwaltung, beteiligte Fachbetriebe und – soweit zuständig – Versorgungsunternehmen nach Ergänzungen und nach dem Erstellungsdatum der Pläne. Klären Sie, ob auch privat verlegte Leitungen enthalten sind. Legen Sie für die Anfrage eine Übersicht des Grundstücks bei und kennzeichnen Sie die geplante Montagefläche. So ist erkennbar, ob eine Auskunft diesen Bereich tatsächlich abdeckt. Fragen Sie bei älteren Unterlagen außerdem nach, ob sie die ausgeführten Arbeiten oder nur den damaligen Entwurf zeigen. Rechnungen können Hinweise auf den ausführenden Betrieb geben, belegen aber für sich allein keinen Leitungsverlauf. Tragen Sie das genaue Pergolamodell ein, etwa die Bloomcabin Bioklimatische Pergola, damit spätere Planunterlagen eindeutig zugeordnet werden können.
Bewerten Sie jeden Plan nach seiner Aussagekraft, bevor Sie Maße übertragen. Ein Entwurfsplan zeigt möglicherweise eine vorgesehene Trasse, während ein Bestandsplan Arbeiten dokumentieren soll; auch dieser kann nach späteren Änderungen überholt sein. Achten Sie auf Datum, Legende, Maßstab, Nordrichtung, Bezugspunkte und Hinweise zur Tiefenlage. Eine Linie ohne Vermessungsangabe kann nur den ungefähren Verlauf darstellen. Fehlen Maßstab oder wichtige Bereiche, markieren Sie die Lücke und fragen Sie beim Planersteller nach, statt Abstände aus der Zeichnung zu schätzen. Kennzeichnen Sie außerdem, welche Aussagen belegt, lediglich vermutet oder noch zu prüfen sind.
Lagepläne auf die Baustelle übertragen
Ein Leitungsplan lässt sich nicht zuverlässig nach Augenmaß auf den Garten übertragen. Nutzen Sie feste Bezugspunkte, die sich während der Montage nicht verschieben: etwa eine Gebäudeecke, eine vermessene Kante oder einen eindeutig bestimmten Schacht. Bewegliche Pflanzgefäße, ein versetzbarer Zaun und die Kante eines erneuerten Plattenbelags sind weniger verlässliche Bezugspunkte. Prüfen Sie, ob die Orientierung des maßstäblichen Plans zum Grundstück passt; bei einem schematischen Blatt braucht es eine genauere Übertragung durch eine qualifizierte Person. Bei einer Bloomcabin Wandpergola gehört auch der Bereich entlang der Fassade in die Prüfung, denn Außenanschlüsse können nahe an der geplanten Montage liegen. Falls die freigegebene Montageplanung Befestigungen an der Wand vorsieht, müssen auch diese Stellen auf verdeckte Leitungen geprüft werden. Eine Untersuchung des Gartenbodens erfasst nicht zugleich Leitungen innerhalb der Fassade. Lassen Sie deshalb festhalten, ob die Untersuchung nur Bodenbereiche oder auch die vorgesehenen Wandbefestigungen umfasst.
Lesen Sie Legende und Beschriftungen vollständig: Linienarten, Abzweige, Schächte, Maße und mögliche Tiefenangaben können je nach Planquelle Unterschiedliches bedeuten. Verwenden Sie Farben nicht als allgemeingültigen Code, wenn die Legende fehlt. Vergleichen Sie mehrere Dokumente darauf, ob sie dieselbe Lage und denselben Bauzustand abbilden; Abweichungen sollten nicht durch Schätzung bereinigt werden. Notieren Sie Maße in derselben Einheit und halten Sie fest, auf welche Gebäudekante oder Fläche sie sich beziehen. Bei Tiefenangaben ist zusätzlich wichtig, welche Oberfläche als Bezug diente und ob die Angabe etwa die Rohroberkante oder einen anderen Punkt bezeichnet. Wurde die Terrasse später erhöht oder der Garten neu gestaltet, ist die damalige Tiefe unter der Oberfläche nicht ohne Weiteres auf den heutigen Zustand übertragbar. Lassen Sie fehlende Bezüge klären, bevor solche Angaben in die Arbeitsplanung eingehen. Erstellen Sie eine gemeinsame Skizze mit festen Bezugspunkten, der Herkunft jeder Information und den Bereichen, in denen die Lage unklar bleibt.
Sichtbare Hinweise am Standort dokumentieren
Gehen Sie die Fläche mit den Unterlagen ab, bevor Möbel, Pflanzen oder Baustelleneinrichtung den Zugang erschweren. Achten Sie auf Kontroll- und Übergabeschächte, Kanaldeckel, Entwässerungsrinnen, Ventilkästen, Wasserhähne, Außensteckdosen, Lampen, Bewässerungssteuerungen und sichtbare Rohreinführungen am Gebäude. Beziehen Sie auch Bereiche ein, über die Leitungen zu diesen Anschlüssen führen könnten, selbst wenn dort kein Pfosten vorgesehen ist. Solche Punkte helfen bei der Suche, beweisen aber nicht, wo eine Leitung dazwischen verläuft. Fotografieren Sie sie mit einem festen Bezugspunkt, notieren Sie die Blickrichtung und ergänzen Sie eine verständliche Ortsangabe.
Reparierte Pflasterstellen, abweichende Platten, kleine Setzungen oder Spuren früherer Gräben können ebenfalls Hinweise auf Bauarbeiten liefern. Behandeln Sie sie als Anlass für eine Nachfrage, nicht als verlässliche Karte: Belagswechsel haben unterschiedliche Ursachen, und ein Graben kann später verlängert oder überbaut worden sein. Fragen Sie, wer Terrasse, Einfahrt oder Bewässerung angelegt hat, und suchen Sie nach Fotos oder Auftragsunterlagen aus dieser Zeit. Vermerken Sie solche Hinweise getrennt von bestätigten Leitungen. So können sie bei der Ortung berücksichtigt werden, ohne dass eine sichtbare Kante fälschlich als exakter Leitungsverlauf in den Montageplan eingeht.
Grenzen der Leitungsortung kennen
Für die Leitungsortung kommen je nach Aufgabe unterschiedliche Verfahren zum Einsatz; ein einzelnes Gerät erkennt nicht automatisch jede Leitung. Elektromagnetische Verfahren können geeignete leitfähige Kabel und metallische Leitungen verfolgen, brauchen dafür aber passende Voraussetzungen. Kunststoffrohre oder Leitungen ohne auffindbaren Leiter lassen sich damit unter Umständen nicht direkt erfassen. Bewehrung, Metallteile, parallel verlaufende Leitungen und die Beschaffenheit des Untergrunds können das Ergebnis beeinflussen. Radarverfahren können zusätzliche Hinweise auf Strukturen im Boden liefern, ihre Aussage hängt aber ebenfalls vom Untergrund und der fachlichen Auswertung ab. Ein Gerät für Leitungen in einer Wand beantwortet nicht automatisch die Frage nach erdverlegten Trassen.
Geben Sie der Fachperson für die Ortung den Suchbereich, vorhandene Pläne, bekannte Anschlüsse, den Belagsaufbau und die vorläufigen Pfostenpunkte weiter. Fragen Sie, welche Leitungsarten das Verfahren abdeckt, welche Abschnitte nicht zuverlässig untersucht werden konnten und wie die Markierungen zu verstehen sind. Ein fehlendes Signal ist kein Nachweis, dass dort sicher keine Leitung liegt. Lassen Sie bestätigte, vermutete und nicht untersuchte Bereiche getrennt dokumentieren. Vereinbaren Sie bereits bei der Beauftragung, in welcher Form Sie das Ergebnis erhalten: Eine nachvollziehbare Darstellung sollte Untersuchungsfläche, Datum, verwendete Verfahren und Einschränkungen erkennen lassen. Fragen Sie auch, ob angegebene Tiefen gemessen oder lediglich aus anderen Unterlagen übernommen wurden. Ein Bericht über den Leitungsverlauf ist nicht automatisch eine Freigabe der Pergolabefestigung; dafür muss das Ergebnis in die Montageplanung einfließen. Stellen Sie für diesen Abgleich die Unterlagen zum bioklimatischen Pergola-Modell von Bloomcabin bereit und klären Sie vorab, wer die Ortungsergebnisse in die Ankerplanung übernimmt.
Ortungsmarkierungen mit den Ankerpunkten abgleichen
Eine Leitungsmarkierung zeigt einen ermittelten Verlauf, aber nicht automatisch die Grenze einer sicheren Bohrfläche. Bitten Sie die Fachperson, Verlauf, mögliche Abzweige, Zeitpunkt und Bedeutung der Markierungen zu erklären; eine Farbe ist ohne Kenntnis des verwendeten Systems nicht eindeutig. Halten Sie das Ergebnis zusätzlich auf einer Skizze oder in Fotos mit festen Bezugspunkten fest. Notieren Sie, ob die Lage direkt verfolgt, aus Anschlüssen abgeleitet oder wegen Störungen nur ungefähr angegeben wurde. Erst dann lässt sich die Ortung mit der freigegebenen Ankerzeichnung vergleichen. Bei einer Wandpergola von Bloomcabin sollte dieselbe Skizze auch die Fassadenkante und die vorgesehenen Pfostenpunkte eindeutig zeigen.
Vergleichen Sie nicht nur den Mittelpunkt eines Pfostens mit einer Leitung. Die tatsächliche Bohrung oder der Aushub beansprucht Fläche und Tiefe; zusätzlich können Arbeitsgeräte und Zugänge Platz benötigen. Welche Abstände einzuhalten sind, hängt von Leitung, Befestigungsart, Untergrund und Arbeitsverfahren ab und muss fachlich festgelegt werden. Ein pauschaler Sicherheitsabstand lässt sich daraus nicht ableiten. Überschneiden sich Suchmarkierung und Ankerpunkt oder liegen sie sehr nahe beieinander, bleibt der Punkt ungeklärt. Verschieben Sie nicht einfach eine einzelne Stütze, sondern lassen Sie die Änderung anhand der vorgesehenen Konstruktion prüfen. Fotografieren Sie die Markierungen, bevor sie verblassen oder bei den Arbeiten verschwinden.
Ankerpunkte bei einem Leitungskonflikt neu bewerten
Liegt eine Leitung unter einem vorgesehenen Ankerpunkt, ist das zunächst ein Planungskonflikt und kein Anlass, mit kleinerem Bohrer oder einem selbst gewählten Versatz weiterzuarbeiten. Die für die Konstruktion zuständige Fachperson muss beurteilen, ob die gesamte Pergola anders positioniert werden kann, ob eine alternative Ankerlösung freigegeben werden darf oder weitere Nachweise erforderlich sind. Schon eine scheinbar kleine Verschiebung kann Abstände zwischen Stützen und die vorgesehene Lastabtragung verändern. Wenn Sie wegen des Konflikts eine andere Ausführung der Bloomcabin-Pergola erwägen, vergleichen Sie die zugehörigen Zeichnungen statt nur die äußeren Abmessungen. Entscheidend sind die tatsächlich vorgesehenen Befestigungsstellen. Prüfen Sie außerdem, ob eine geänderte Gesamtposition weiterhin die gewünschte Terrassenfläche abdeckt und Zugänge frei lässt. Eine technisch mögliche Verschiebung kann die Nutzung beeinträchtigen; halten Sie deshalb sowohl die fachlichen Anforderungen als auch Ihre Anforderungen an die nutzbare Fläche fest.
Berücksichtigen Sie neben der Leitung selbst auch Schächte, Revisionsöffnungen und Stellen, die für spätere Wartungsarbeiten zugänglich bleiben müssen. Eine Stütze kann den Zugang beeinträchtigen, obwohl sie nicht unmittelbar über einem Rohr steht; ebenso kann der Aushub eine benachbarte Leitung gefährden. Eine Verlegung der Leitung wäre eine eigene Fachplanung und sollte nicht als schnelle Lösung angesetzt werden. Stimmen Sie Änderungen mit der zuständigen Stelle für die Leitung und der Pergolaplanung ab. Lassen Sie die Ankerpunkte schriftlich aktualisieren und wiederholen Sie den Abgleich, wenn sich Grundriss oder Ausführung ändern. Ein ungelöster Konflikt bleibt bis dahin offen.
Bohr- und Aushubarbeiten sicher vorbereiten
Legen Sie vor dem Termin fest, wer Leitungsunterlagen, Ortungsmarkierungen und Ankerplan zusammenführt und wer eine Abweichung freigibt. Der Arbeitsauftrag sollte Standort, ausgewähltes Modell – etwa die Bioklimatische Pergola von Bloomcabin – und gültige Zeichnungsfassung nennen. Klären Sie mit dem ausführenden Fachbetrieb, welche Fläche untersucht wurde, wo Unsicherheiten bestehen und welche Arbeiten dort vorerst ausgeschlossen sind. Werkzeug, Bohrtiefe, Aushubbereich und ein mögliches Freilegen müssen die zuständigen Fachleute für diesen Standort festlegen. Bestimmen Sie außerdem, wer bei einem unerwarteten Fund erreichbar ist und die Information dokumentiert. Halten Sie die Markierungen sichtbar, bis sie in den Arbeitsplan übertragen sind.
Beginnen Sie nicht in einem Bereich, dessen Leitungsverlauf noch ungeklärt ist. Wird bei vorbereitenden Arbeiten ein unbekanntes Kabel, Rohr, Leerrohr oder Warnband sichtbar, unterbrechen Sie die Arbeit an dieser Stelle. Das Fundstück darf nicht bewegt, angebohrt oder als stillgelegt behandelt werden. Informieren Sie die Bauleitung, die zuständige Fachperson oder den Leitungsbetreiber und lassen Sie Lage und weiteres Vorgehen klären, bevor weitergearbeitet wird. Legen Sie auch fest, wie Markierungen bei Regen, beim Abtragen des Oberbelags oder durch abgestellte Materialien geschützt werden. So bleibt die vereinbarte Grenze für Bohr- und Aushubarbeiten während der Montage nachvollziehbar.
Freigabe und Dokumentation vor dem Montagebeginn
Unmittelbar vor dem Montagebeginn sollten alle Beteiligten dieselben Unterlagen verwenden: genaue Modellbezeichnung, freigegebene Ankerzeichnung, Informationen zum Untergrund, aktuelle Leitungsunterlagen und Ergebnis der Ortung samt bekannten Einschränkungen. Tragen Sie die geplanten Fußpunkte eindeutig ein und kennzeichnen Sie offene Fragen, statt sie stillschweigend zu übergehen. Steht das Wandpergola-Modell bereits fest, sollte seine genaue Bezeichnung im gemeinsamen Plan stehen. Prüfen Sie die markierten Punkte gemeinsam vor Ort, bevor Geräte oder Material bereitgestellt werden. Halten Sie dabei getrennt fest, wer den Leitungsbestand beurteilt und wer die Befestigung freigegeben hat. Eine mündliche Aussage ohne erkennbaren Bezug zur Zeichnungsfassung lässt sich später schwer zuordnen. Für eine Montageanfrage sollte außerdem erkennbar sein, ob Ortung und Standortprüfung bereits vorliegen oder noch zum gewünschten Leistungsumfang gehören. Das erleichtert die Abstimmung von Untersuchung und Montage, ohne ungeklärte Arbeiten als fest vereinbart zu behandeln. Offene Konflikte müssen vor der endgültigen Festlegung fachlich geklärt werden.
Bewahren Sie Fotos, Skizzen, Pläne und Angaben zur tatsächlich ausgeführten Lage gemeinsam auf. Wurde ein Leitungsverlauf bei der Arbeit bestätigt oder eine Position angepasst, sollte die Dokumentation das kenntlich machen; vermutete Abschnitte bleiben als solche markiert. Diese Unterlagen helfen später bei der Erneuerung von Belägen, bei Änderungen an Außenanlagen und bei Wartungsarbeiten. Übertragen Sie relevante Abweichungen in den aktuellen Bestandsplan und notieren Sie, wer die Information geliefert hat. Kennzeichnen Sie ältere Fassungen als überholt, statt mehrere widersprüchliche Pläne ohne Erklärung abzulegen. Bewahren Sie die ursprünglichen Ortungsunterlagen dennoch auf, damit ihre Aussagen und Grenzen nachvollziehbar bleiben. Wählen Sie einen Ablageort, der auch bei einem Wechsel der Hausverwaltung oder des ausführenden Betriebs zugänglich bleibt. Fotos von Markierungen sollten zusammen mit der Übersichtsskizze gespeichert werden, denn eine Nahaufnahme ohne Ortsbezug ist später oft schwer einzuordnen. So bleibt erkennbar, was tatsächlich festgestellt und was lediglich angenommen wurde.
Häufige Fragen
Reichen Leitungspläne aus, um die Ankerpunkte festzulegen?
Nicht immer. Pläne können schematisch, veraltet oder auf bestimmte Leitungsarten beschränkt sein. Prüfen Sie Erstellungsdatum, Maßstab, erfasste Bereiche und spätere Änderungen. Wo die genaue Lage für einen Anker entscheidend ist, sollten die Unterlagen mit einer passenden Ortung abgeglichen werden.
Muss auch eine bestehende Terrasse geprüft werden?
Ja. Platten oder eine befestigte Oberfläche zeigen nicht, ob im Unterbau oder darunter Kabel und Rohre verlaufen. Auch nachträglich verlegte Gartenleitungen oder frühere Umbauten können in den Unterlagen fehlen. Entscheidend ist, welche Schichten die geplante Befestigung durchdringt und welche Informationen für genau diesen Bereich vorliegen.
Kann ein einfacher Leitungssucher alle Rohre und Kabel erkennen?
Nein. Was ein Gerät aufspürt, hängt unter anderem von Leitungsmaterial, Lage, Untergrund und Verfahren ab. Kunststoffrohre sind ohne geeignete Ortungsmöglichkeit oft schwieriger zu verfolgen. Ein fehlendes Signal ist kein Beleg dafür, dass an dieser Stelle sicher keine Leitung liegt.
Welcher Abstand muss zwischen Leitung und Fundament bleiben?
Einen allgemein passenden Abstand gibt es nicht. Er hängt unter anderem von der Leitung, der Anker- oder Fundamentart, dem Aushubbereich und dem Untergrund ab. Lassen Sie den erforderlichen Abstand fachlich festlegen und mit der freigegebenen Ankerzeichnung abgleichen, statt einen pauschalen Wert anzusetzen.
Was ist zu tun, wenn eine Markierung einen geplanten Pfosten kreuzt?
Bohren oder graben Sie an dieser Stelle vorerst nicht und verschieben Sie den Pfosten nicht eigenmächtig. Zuerst muss geklärt werden, wie sicher die Leitung lokalisiert wurde und ob der Ankerpunkt betroffen ist. Danach kann die zuständige Fachperson eine zulässige Änderung der Planung prüfen. Jede neue Position muss zur freigegebenen Ankerzeichnung und zum Untergrund passen.
Eine belastbare Ankerplanung entsteht nicht aus einem einzelnen Plan oder Messgerät. Erst der Abgleich von Unterlagen, Hinweisen vor Ort, fachlicher Ortung, Untergrund und freigegebener Ankerzeichnung zeigt, welche Punkte festgelegt werden können. Bleibt der Verlauf einer Leitung unklar, sollte die betreffende Stelle im Plan offen bleiben, bis die zuständige Fachperson die Frage geklärt hat. So stützt sich die Montage auf nachvollziehbare Standortinformationen statt auf Vermutungen – und Schächte oder Anschlüsse bleiben für spätere Arbeiten auffindbar.
