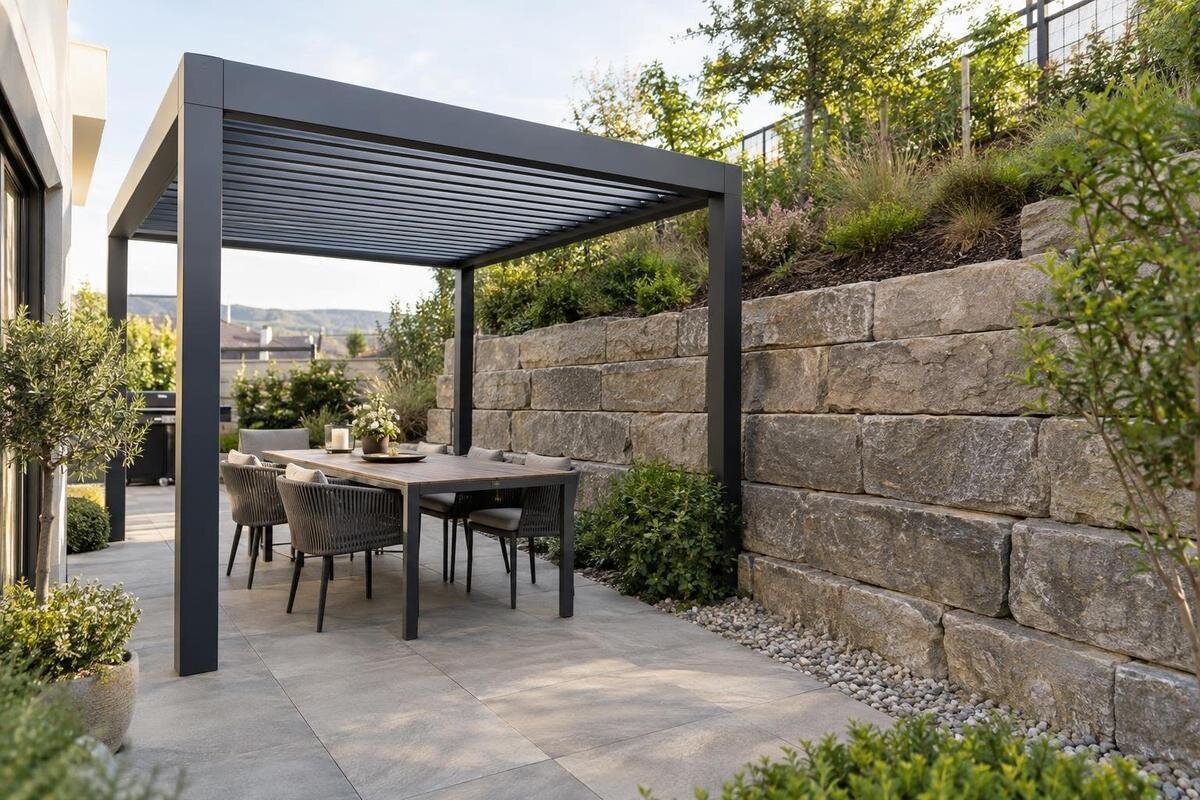

Pergola neben einer Stützmauer: Baugrund und Fundamente prüfen
Pergola neben einer Stützmauer
Eine Pergola neben einer Stützmauer ist nicht grundsätzlich ausgeschlossen. Ob die Aufstellung am konkreten Standort funktioniert, lässt sich aber weder am sichtbaren Abstand noch an der Oberfläche der Mauer ablesen: Mauerfundament, Hinterfüllung, Baugrund und Entwässerung können mit den geplanten Pergolafundamenten in Wechselwirkung stehen. Auch der Aushub kann die bestehende Mauer betreffen. Vor der Festlegung der Stützenpositionen müssen daher Mauer, Gründung und Verankerungsplanung gemeinsam betrachtet werden. Dieser Ratgeber zeigt, welche Bestandsangaben und fachlichen Prüfungen dafür wichtig sind.
Ist eine Pergola neben einer Stützmauer möglich?
Eine Pergola kann neben einer Stützmauer stehen, doch dafür gibt es keinen allgemeinen Mindestabstand, der auf jedem Grundstück passt. Die Mauer hält Erdreich zurück, während neue Fundamente Kräfte in den Boden einleiten. Im vorgesehenen Aufstellbereich können Teile der Mauergründung oder der Hinterfüllung liegen. Darüber hinaus können sich die Bereiche überschneiden, in denen beide Bauwerke den Boden beanspruchen. Bei unterschiedlichen Geländehöhen ist dieser Zusammenhang besonders schwer aus dem bloßen Abstand abzulesen. Auch eine gerade und gepflegte Mauer zeigt von außen nicht, wie weit ihr Fundament reicht oder wie der Boden dahinter aufgebaut ist. Dabei macht es einen Unterschied, ob die Pergola auf der höher gelegenen Fläche hinter der Mauer oder unterhalb ihres Fußes stehen soll. Beide Lagen verlangen eine eigene Betrachtung. Mauerhöhe und Geländeform sind deshalb wichtige Angaben, aber noch kein Nachweis für einen geeigneten Standort.
Darum sind zwei Fragen getrennt zu beantworten: Kann die Pergola an dieser Stelle gegründet werden, ohne die Mauer zu beeinträchtigen, und verträgt die Mauer zusätzliche Einwirkungen aus dem Projekt? Freistehende Stützen vermeiden zwar einen direkten Wandanschluss, aber nicht automatisch eine Wechselwirkung der Fundamente. Eine Befestigung an der Mauer kommt nur infrage, wenn ihr Aufbau und die konkrete Verbindung dafür geeignet und nachvollziehbar bemessen sind. Pauschale Empfehlungen zu einem bestimmten Abstand oder einer fixen Fundamentgröße reichen nicht. Entscheidend sind die tatsächliche Gründung, der Baugrund und die vorgesehene Ausführung. Die Prüfung betrifft beide Bauwerke, nicht nur die Stützenfüße der Pergola.
Abstände, Höhen und Stützenpositionen aufnehmen
Arbeiten Sie möglichst mit einem Lageplan oder einer maßstäblichen Skizze. Tragen Sie den Verlauf der Mauer, ihre Oberkante und den Geländeverlauf auf der oberen und unteren Seite ein. Notieren Sie Höhenunterschiede, Ecken, Versprünge, Stufen, Mauerenden und sichtbare Fugen. Zeichnen Sie danach den Pergola-Umriss und jede vorgesehene Stützenachse ein. Ein Abstand zwischen Mauerfläche und Dachkante ist wenig aussagekräftig; für die Gründung zählen die Lage der Stützen und der Platzbedarf ihrer Fundamente. Ergänzen Sie Wege, Stiegen, Einläufe, Schächte und bekannte Leitungen, damit sich mögliche Konflikte nicht erst beim Aushub zeigen.
Fotos aus mehreren Blickrichtungen ergänzen den Plan, ersetzen aber keine Maße. Halten Sie fest, welche Werte vor Ort erhoben und welche nur geschätzt sind. Die sichtbare Mauerlinie ist nicht automatisch die Grenze ihres Fundaments; dafür braucht es Bestandsunterlagen oder eine fachlich geplante Erkundung. Tragen Sie auch das genaue Pergolamodell ein, etwa die Bloomcabin Pergola, und beschaffen Sie dessen maßstäbliche Aufstell- und Verankerungszeichnung. Legen Sie Plan und Zeichnung übereinander: So wird sichtbar, ob einzelne Stützen in die Nähe von Mauerabsätzen, Entwässerungsteilen oder vorhandenen Einbauten geraten. Diese Übersicht erleichtert die spätere Beurteilung, entscheidet sie aber noch nicht.
Aufbau und Zustand der Stützmauer feststellen
Fragen Sie nach Bestands- oder Ausführungsplänen, einem Querschnitt sowie Angaben zur Gründung und Hinterfüllung. Ebenso wichtig sind Informationen zur Entwässerung. Ob hinter einer sichtbaren Verkleidung etwa eine Betonwand liegt oder die Mauer aus einzelnen Steinen aufgebaut ist, lässt sich von außen nicht immer erkennen. Auch eine vorhandene Bewehrung ist an der Oberfläche meist nicht feststellbar. Alte Rechnungen, Fotos vom Bau oder Unterlagen zu früheren Reparaturen können Hinweise geben, sind aber nicht immer vollständig. Vergleichen Sie deshalb die Unterlagen mit dem heutigen Bestand: Wurde die Mauer später erhöht, verlängert oder durch einen neuen Terrassenaufbau ergänzt? Vermerken Sie solche Änderungen ebenso wie unbekannte Bauabschnitte. Entscheidend ist, welche Unterlagen den Bereich der geplanten Pergola tatsächlich beschreiben. Falls wesentliche Angaben fehlen, muss die unbekannte Fundamentlage als offene Frage behandelt werden. Eine vermutete Tiefe darf nicht stillschweigend zur Planungsgrundlage werden; gegebenenfalls muss eine Fachperson klären, welche Untersuchung vor Ort sinnvoll ist.
Halten Sie auch den aktuellen Zustand fest. Risse, Ausbeulungen, Verschiebungen, offene Fugen, abgesackte Abdeckungen oder wiederkehrende Feuchtigkeit sind Beobachtungen, die in eine fachliche Beurteilung gehören. Sie erlauben für sich genommen keine verlässliche Diagnose. Umgekehrt beweist eine unauffällige Oberfläche nicht, dass Fundament und Hinterfüllung für zusätzliche Einwirkungen geeignet sind. Auch bei der Bloomcabin Bioklimatischen Pergola muss die genaue Ausführung mit den passenden Montage- und Verankerungsunterlagen abgeglichen werden. Mauerunterlagen und Pergolazeichnung beschreiben unterschiedliche Bauteile; erst ihr gemeinsamer Lageplan macht mögliche Berührungspunkte sichtbar.
Lasten von Pergola und Mauer gemeinsam beurteilen
Ein Pergolapfosten leitet Gewicht und weitere Kräfte über seine Befestigung in ein Fundament und den Baugrund ab. Eine Stützmauer nimmt zugleich den seitlichen Druck des zurückgehaltenen Erdreichs auf. Kommen nahe der Mauer neue Fundamente hinzu, kann deren Einwirkung Bereiche betreffen, die für die Mauer oder ihre Hinterfüllung wichtig sind. Umgekehrt kann die Mauergründung den nutzbaren Platz für die Pergola einschränken. Ob sich diese Einwirkungen tatsächlich überschneiden, hängt unter anderem von Maueraufbau, Boden und Lage der beiden Gründungen ab. Zur Beurteilung gehört deshalb ein Querschnitt durch das Gelände, nicht nur eine Draufsicht. Darin sollten die Höhen der Terrassenflächen, die bekannte Mauergründung und die geplanten Auflager erkennbar sein. Unbekannte Bauteile werden ausdrücklich als unbekannt gekennzeichnet. So kann die Fachplanung unterscheiden, welche Zusammenhänge bereits belegt sind und welche noch untersucht werden müssen. Das lässt sich nicht zuverlässig von der sichtbaren Oberfläche aus beurteilen.
Auch die konkrete Pergolaausführung ist relevant. Eigengewicht, Windangriffsflächen und zusätzliche Ausstattung können sich je nach Modell unterscheiden; deshalb sollte die Beurteilung nicht nur auf einer ungefähren Skizze des Produkttyps beruhen. Für die Aufstellung der Bloomcabin Pergola braucht es wie für jede gewählte Ausführung die passenden, freigegebenen Verankerungszeichnungen und nachvollziehbare Angaben zum tatsächlich vorhandenen Untergrund. Eine qualifizierte Fachperson für Tragwerksplanung muss die geplanten Auflager und die Mauer im Zusammenhang beurteilen; bei unklarem Baugrund kann zusätzlich geotechnische Expertise nötig sein. Eine allgemeine Fundamentempfehlung ersetzt diese standortbezogene Prüfung nicht.
Aushub in Mauernähe gesondert planen
Nicht nur der fertige Zustand, auch der Bauablauf zählt. Für ein Fundament muss Boden ausgehoben werden. Liegt die Baugrube nahe an der Stützmauer, kann dadurch Erdreich fehlen, das zu ihrer Abstützung beiträgt, oder eine bislang verdeckte Gründung freigelegt werden. Ob das relevant ist, hängt von der Lage der geplanten Arbeiten, der Mauergründung und dem Gelände auf beiden Seiten ab. Besonders wichtig ist daher, ob die Pergolastützen bergseitig oder talseitig der Mauer vorgesehen sind. Die endgültige Pfostenposition allein sagt noch nicht, ob die Herstellung der Fundamente unproblematisch ist.
Zur Planung gehören auch die Abfolge der Arbeiten, der Zugang für Geräte und die Zwischenlagerung von Aushub. Diese Punkte sollten Fachleute berücksichtigen, statt erst vor Ort spontan über die Nähe zur Mauer zu entscheiden. Zeigen Sie im Lageplan, von welcher Seite die Baustelle erreichbar ist und wo Material vorübergehend abgestellt werden könnte. Damit können auch mögliche zusätzliche Belastungen während der Bauarbeiten beurteilt werden. Klären Sie außerdem, ob Leitungen oder Entwässerungsteile im Arbeitsbereich liegen und wie sie geschützt werden. Bei unklarer Fundamentlage ist ein eigenmächtiger Probeaushub keine verlässliche Methode, um den Standort freizugeben. Für die Planung mit einer Bloomcabin Wandpergola muss außerdem feststehen, an welchem Bauteil der Wandanschluss vorgesehen ist. Vor Arbeitsbeginn sollte vereinbart sein, wer bei unerwarteten Fundamentteilen, Wasserzutritten oder abweichenden Bodenverhältnissen die weitere Vorgehensweise festlegt. Solche Funde sind mit der Planung abzugleichen, bevor an der betroffenen Stelle weitergearbeitet wird.
Entwässerung und Wasserwege berücksichtigen
Wasser kann für die Beurteilung wichtig sein, weil Stützmauern je nach Aufbau eigene Entwässerungswege haben. Suchen Sie nach vorhandenen Auslässen, Rinnen oder anderen sichtbaren Einrichtungen und halten Sie deren Lage im Plan fest. Daraus lässt sich nicht sicher ableiten, wie das System hinter der Mauer aufgebaut ist; es zeigt aber, wo Fachleute genauer hinsehen sollten. Bei der Planung darf nichts unbedacht verdeckt oder verändert werden. Auch wiederkehrende feuchte Stellen oder Wasser, das nach Regen an der Mauer austritt, gehören in die Bestandsaufnahme.
Zusätzlich ist zu klären, wohin Niederschlagswasser aus dem Pergolabereich gelangt. Die Unterlagen des gewählten Modells sollten zeigen, ob und wo Wasser gesammelt oder abgeleitet wird; leiten Sie nichts allein aufgrund des Produktnamens ab. Für eine bioklimatische Pergola-Ausführung ist diese Frage ebenso projektbezogen zu prüfen wie für andere Varianten. Tragen Sie vorgesehene Ablaufpunkte zusammen mit den bestehenden Rinnen und Einläufen in den Lageplan ein. Dabei zählt auch, ob der Weg des Wassers außerhalb der überdachten Fläche nachvollziehbar ist und ob bestehende Einrichtungen weiterhin erreichbar bleiben. Ein Ablauf an der Pergola löst noch nicht die Frage der weiteren Ableitung auf dem Grundstück. Vermeiden Sie eine Planung, bei der Wasser ungeprüft in den schmalen Bereich zwischen Fundament und Mauer gelangt. Welche Ableitung am Standort passt, ist mit der Mauerentwässerung und dem Boden abzustimmen. Berücksichtigen Sie dabei auch die spätere Reinigung der zugänglichen Abläufe.
Mögliche Gründungs- und Aufstellvarianten
Wenn die erste Stützenposition problematisch ist, muss nicht automatisch das gesamte Vorhaben entfallen. Je nach Grundstück kann eine geänderte Ausrichtung, ein anderer Grundriss oder eine versetzte Aufstellung neue Positionen für die Fundamente schaffen. Auch eine eigenständige Gründung kann geprüft werden, sofern der Baugrund dafür geeignet ist und die Mauer dadurch nicht beeinträchtigt wird. Das sind Varianten für die Planung, keine pauschalen Lösungen: Das Stützenraster des gewählten Modells und die zulässige Montageart müssen jeweils berücksichtigt werden. Vor dem Festlegen einer Alternative sollte klar sein, welche Maße tatsächlich verändert werden können. Vergleichen Sie Varianten mit vollständigen Grundrissen statt nur mit verschobenen Dachumrissen. Eine günstigere Stützenlage kann beispielsweise den Zugang zu einer Stiege einschränken oder einen vorhandenen Einlauf überdecken. Auch der Platz für die Herstellung der Fundamente ist einzuzeichnen. Eine Variante ist erst sinnvoll, wenn sie sowohl technisch beurteilt werden kann als auch die Nutzung und Instandhaltung der Terrasse erlaubt.
Soll die Pergola direkt an die Mauer angeschlossen werden, braucht es eine Beurteilung der Mauer und der konkreten Verbindung. Eine Stützmauer erfüllt eine andere Aufgabe als eine gewöhnliche Gebäudewand; aus dem sichtbaren Mauerbild lässt sich ihre Eignung als Anschluss nicht ableiten. Auch die Bezeichnung Wandpergola von Bloomcabin sagt für sich genommen nicht aus, ob eine bestimmte Stützmauer diese Funktion übernehmen kann. Maßgeblich sind die Montageunterlagen des konkreten Modells und eine fachliche Prüfung der bestehenden Konstruktion. Ist die Wand dafür nicht nachweislich geeignet, muss die Planung eine andere Aufstellung vorsehen.
Belag, Baugrund und vorhandene Fundamente unterscheiden
Eine ebene Oberfläche ist noch kein Nachweis für einen tragfähigen Untergrund. Pflaster, Platten oder eine andere Deckschicht können auf einem Aufbau liegen, dessen Tiefe und Beschaffenheit von außen nicht sichtbar sind. Auch eine vorhandene Betonfläche kann unterschiedlich ausgeführt sein; ihre Eignung lässt sich nicht allein am Material erkennen. Für jede Stütze ist daher zu klären, worauf das Fundament tatsächlich aufliegt und wie der Untergrund beschaffen ist. Prüfen Sie außerdem, ob ältere Fundamente, Leitungen oder Drainageteile genau dort liegen, wo neue Auflager geplant sind.
Pläne früherer Arbeiten, Angaben zum Boden und eine fachlich abgestimmte Erkundung können offene Fragen zum Baugrund beantworten. Welche Untersuchung sinnvoll ist, hängt vom Standort ab; eine einzelne sichtbare Stelle muss nicht den gesamten Bereich repräsentieren. Gerade entlang einer Stützmauer können die Stützen auf unterschiedlich aufgebauten Flächen liegen, etwa wenn eine Terrasse später erweitert wurde. Ordnen Sie vorhandene Untergrundinformationen deshalb den einzelnen Auflagerpositionen zu. Halten Sie auch fest, ob die Angaben aus Bauunterlagen, einer Untersuchung oder lediglich aus Erinnerungen an frühere Arbeiten stammen. Für die auf der Produktseite der Bloomcabin Pergola ausgewählte Ausführung werden diese Standortangaben mit der Modellzeichnung und den Verankerungsvorgaben zusammengeführt. Eine vorhandene Betonplatte ist dabei gesondert zu betrachten: Soll sie die Befestigung aufnehmen oder nur als Belag über einem neuen Fundament dienen? Diese Frage muss die Planung eindeutig beantworten. Eine Fundamentgröße lässt sich nicht von einem Grundstück auf ein anderes übertragen.
Zuständigkeiten und Unterlagen abstimmen
Klären Sie, wem die Stützmauer gehört und wer über frühere Bau- oder Reparaturunterlagen verfügt. Liegt sie auf einer Grenze oder wird sie gemeinschaftlich genutzt, sollten Zugang, Bestandsaufnahme und geplante Arbeiten rechtzeitig mit den zuständigen Personen besprochen werden. Dokumentieren Sie, wer die Mauer beurteilt, wer die Pergolafundamente plant und wer die Ausführung koordiniert. So bleibt nachvollziehbar, ob die fachliche Prüfung beide Bauwerke umfasst oder nur die Pergola. Fragen Sie bei Angeboten ausdrücklich nach dem Leistungsumfang: Sind die Bestandsaufnahme, eine gegebenenfalls nötige Baugrunduntersuchung und die Abstimmung mit dem Montagebetrieb enthalten oder gesondert zu beauftragen? Benennen Sie eine Ansprechperson, bei der geänderte Zeichnungen und Untersuchungsergebnisse zusammenlaufen. Damit lässt sich vermeiden, dass Fundamentplanung und Montage mit unterschiedlichen Planständen arbeiten. Unklare Zuständigkeiten sollten vor dem Aushub geklärt sein, nicht erst dann, wenn ein Konflikt sichtbar wird.
Legen Sie für die Abstimmung den Lageplan, die Mauerunterlagen, Fotos und die genaue Pergolaausführung zusammen. Wird die bioklimatische Modellvariante von Bloomcabin gewählt, sollte genau dieses Modell in den Projektunterlagen stehen; die Produktbezeichnung allein ersetzt keine Zeichnung oder Verankerungsangabe. Fragen zu örtlichen Anforderungen oder notwendigen Bewilligungen sind am konkreten Standort mit der zuständigen Stelle oder der Fachplanung zu klären. Entscheidend ist, dass die technische Beurteilung, die Verankerungsplanung und die Angaben zum Baugrund zusammenpassen, bevor eine Bestellung oder Montage festgelegt wird.
Die Standortprüfung sinnvoll vorbereiten
Sammeln Sie zuerst vorhandene Informationen zur Mauer und zum Grundstück. Danach werden Pergola-Umriss und Stützenpositionen in einen Lageplan eingetragen und mit der Modellzeichnung verglichen. Eine Besichtigung vor Ort kann klären, welche Angaben fehlen und ob eine Untersuchung des Untergrunds oder der Mauer nötig ist. Auf dieser Grundlage beurteilen die zuständigen Fachleute die Wechselwirkung der Fundamente, die Verankerung und den geplanten Bauablauf. Je konkreter die Unterlagen sind, desto weniger muss die Planung auf Vermutungen über verborgene Bauteile beruhen.
Das Ergebnis sollte die tatsächlichen Auflagerpositionen, die vorgesehene Verankerung und die zu berücksichtigenden Bedingungen für Aushub und Wasserführung benennen. Lassen Sie die maßgeblichen Unterlagen mit Datum und Planstand zusammenstellen, damit sie eindeutig der gewählten Pergolaausführung zugeordnet werden können. Offene Punkte sollten mit einer Zuständigkeit versehen sein: Wer beschafft beispielsweise fehlende Mauerpläne, und wer bewertet die Ergebnisse einer Erkundung? Bleiben Fundamentlage oder Baugrund ungeklärt, ist das kein Detail für später, sondern eine offene Planungsfrage. Dann kann die Position verändert oder eine weitere Untersuchung veranlasst werden. Wird der Grundriss nach der Beurteilung geändert, muss geprüft werden, ob die bisherigen Ergebnisse noch für die neuen Auflager gelten. Eine Pergola neben der Stützmauer ist erst dann verlässlich geplant, wenn die Lösung sowohl zum gewählten Modell als auch zur bestehenden Mauer und zum Grundstück passt.
Häufige Fragen
Kann eine Pergola direkt neben einer Stützmauer stehen?
Das kann möglich sein, lässt sich aber nicht allein anhand des sichtbaren Abstands beurteilen. Entscheidend sind unter anderem die Lage der Mauergründung, die Hinterfüllung, der Baugrund und die geplanten Pergolafundamente. Eine standortbezogene fachliche Beurteilung zeigt, ob die Position funktioniert oder angepasst werden muss.
Kann ich die Pergola an der Stützmauer befestigen?
Nur wenn die konkrete Mauer und die vorgesehene Verbindung für die Einwirkungen der Pergola beurteilt und dafür geeignet sind. Eine Stützmauer ist nicht automatisch ein tragfähiger Anschlusspunkt. Maßgeblich sind ihre Bauunterlagen, ihr Zustand und die Verankerungsplanung des gewählten Modells.
Welcher Abstand zwischen Pergola und Mauer ist nötig?
Einen allgemein gültigen Abstand gibt es nicht. Die erforderliche Lage hängt etwa davon ab, wie die Mauer gegründet ist, wie der Boden beschaffen ist und wo die Pergolastützen samt Fundamenten geplant sind. Ein pauschaler Richtwert ersetzt diese Prüfung nicht.
Reicht eine bestehende Pflasterfläche als Untergrund?
Nicht unbedingt. Ein Belag sagt allein wenig über den Aufbau und die Tragfähigkeit des darunterliegenden Bodens aus. Auch bei einer Betonfläche muss geklärt werden, wie sie konstruiert ist und ob sie für die vorgesehene Verankerung geeignet ist. Das ist mit den Modellunterlagen abzugleichen.
Welche Unterlagen sollte ich für die Beurteilung bereithalten?
Hilfreich sind ein Lageplan mit den geplanten Stützen, Bestands- oder Ausführungspläne der Mauer, Angaben zu Gründung und Entwässerung sowie Informationen zum Baugrund. Ergänzen Sie die Unterlagen um die genaue Pergolaausführung und ihre freigegebenen Verankerungszeichnungen. Fotos und Hinweise zu früheren Schäden können die Bestandsaufnahme ergänzen.
Für eine Pergola neben einer Stützmauer zählt nicht allein, ob die Pfosten räumlich Platz finden. Entscheidend ist, ob das Zusammenspiel von Mauer, Baugrund, Wasserführung und geplanter Gründung fachlich beurteilt wurde. Sind Maueraufbau oder Untergrund unbekannt, ist genau diese Ungewissheit die zentrale Planungsfrage. Sie muss vor dem Aushub geklärt werden. Erst danach lässt sich entscheiden, ob die vorgesehene Position möglich ist oder der Entwurf angepasst werden muss.
