Pergola über Keller oder Tiefgarage: Lastwege und Abdichtung

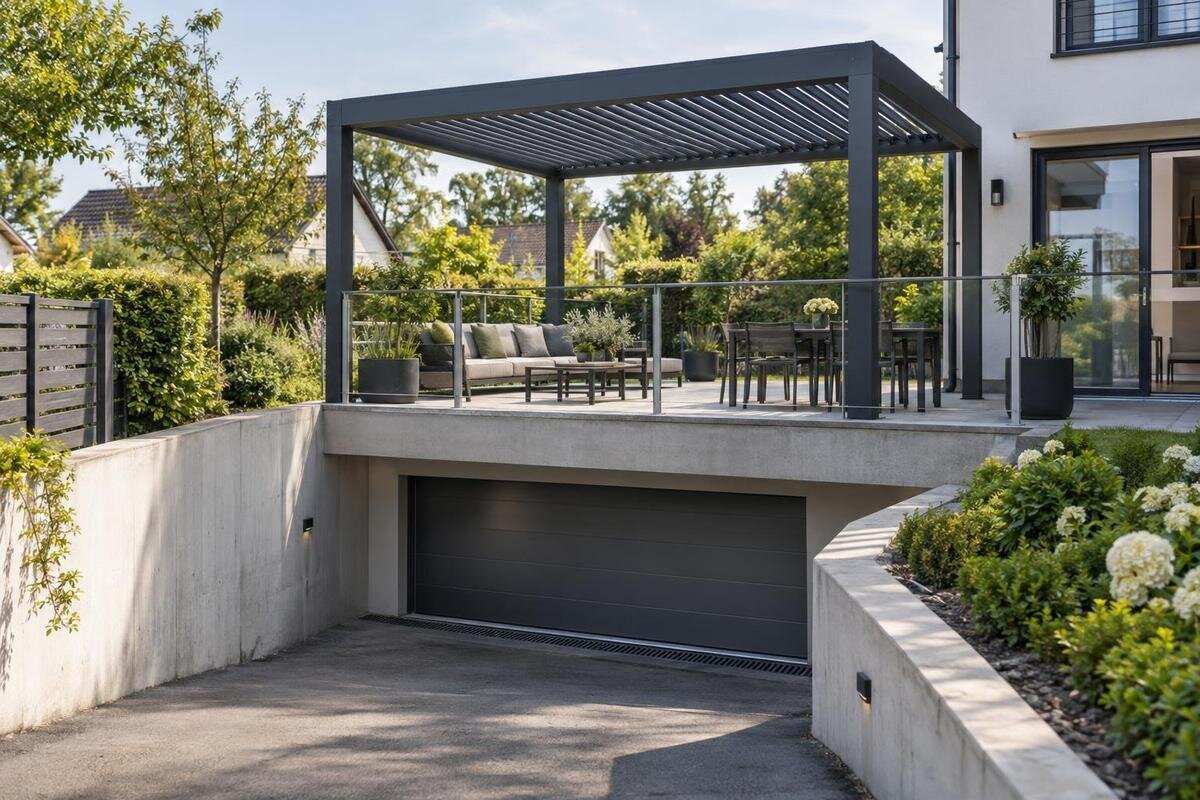

Pergola auf der Kellerdecke
Eine Pergola auf einer Terrasse über Keller oder Tiefgarage steht nicht auf gewachsenem Boden. Unter den sichtbaren Platten kann ein mehrschichtiger Terrassenaufbau liegen; darunter befindet sich die tragende Decke, die ihre Lasten über bestimmte Wände, Unterzüge oder Stützen weiterleitet. Entscheidend ist daher nicht nur, wo die Pfosten optisch Platz finden, sondern ob ihre Kräfte bis in tragfähige Bauteile gelangen und die Abdichtung dabei intakt bleibt. Dieser Leitfaden ordnet die nötigen Bestandsinformationen, Prüfungen und Abstimmungen ein, bevor Modell, Verankerung und Montage festgelegt werden.
Vor der Bestellung zu klären 1
Warum Keller- und Tiefgaragendecken anders zu beurteilen sind
Eine fertig gepflasterte Terrasse zeigt nicht, welche Schicht eine Pergola tatsächlich tragen könnte. Je nach Bauweise liegen zwischen Belag und Decke beispielsweise Bettung, Stelzlager, Schutz- oder Dränschichten, Dämmung und Estrich; nicht jeder Aufbau enthält all diese Schichten. Sie können für Begehbarkeit oder Witterungsschutz vorgesehen sein, sind aber nicht automatisch als Verankerungsgrund geeignet. Auch ein massiv wirkender Belag verrät weder die Dicke noch die Bewehrung der Decke. Gleich aussehende Terrassen eines Hauses können durch frühere Umbauten zudem unterschiedlich aufgebaut sein. Zuerst muss daher geklärt werden, was unter der Oberfläche tatsächlich vorhanden ist.
Die Lasten werden von der Pergola über Fußplatte und Anker in den tragenden Untergrund eingeleitet und über Decke, Unterzüge, Wände oder Stützen in die übrige Gebäudekonstruktion weitergeleitet. Wo genau dieser Lastweg verläuft, lässt sich von der Terrasse allein nicht ablesen. Ein Pfosten kann über einer tragenden Linie stehen oder in einem Deckenfeld, das anders zu beurteilen ist. Ebenso macht ein aufgesetzter Block aus einer Terrassenfläche noch kein geeignetes Fundament. Die Tragwerksplanung muss für den konkreten Bestand nachvollziehen, ob alle Bauteile die vorgesehenen Kräfte aufnehmen und weiterleiten können. Eine allgemeine Fundamentabmessung beantwortet diese Frage nicht.
Welche Kräfte in die Tragkonstruktion gelangen
Zu beurteilen ist nicht nur das Eigengewicht der Pergola. Abhängig von der konkreten Ausführung und den örtlichen Bedingungen können unter anderem Windbeanspruchung und – sofern für das geplante Bauteil relevant – Schneeeinwirkungen in die Betrachtung eingehen. Auch spätere Ergänzungen oder eine geänderte Ausstattung können die zu prüfende Konfiguration verändern. Welche Einwirkungen anzusetzen und wie sie zu berücksichtigen sind, bestimmt die zuständige Tragwerksplanung anhand der tatsächlichen Angaben. Aus einer Flächenangabe allein ergibt sich keine zulässige Belastung der Decke. Deshalb sollte eindeutig feststehen, welche Ausführung geprüft wird, damit nicht nachträglich eine andere Konfiguration montiert wird. Dabei ist zwischen bereits berücksichtigten Lasten des Terrassenaufbaus und neu hinzukommenden Lasten zu unterscheiden. Auch vorhandene Pflanztröge oder andere schwere Einbauten sollten in der Bestandsaufnahme genannt werden. Eine allgemeine Angabe zur Nutzlast der Terrasse beantwortet nicht automatisch, ob zusätzliche, an wenigen Fußpunkten konzentrierte Kräfte aufgenommen werden können. Diese Zuordnung gehört in die fachliche Beurteilung, nicht in eine überschlägige Rechnung beim Modellvergleich.
An den einzelnen Pfosten wirken nicht zwingend nur Kräfte nach unten. Je nach System und Beanspruchung können auch Zug- und Querkräfte sowie ein Kippmoment an den Fußpunkten entstehen; Verankerung und Untergrund müssen dafür geeignet sein. Die Fachplanung betrachtet daher die Befestigung ebenso wie die Decke und ihre Auflager, etwa im Hinblick auf mögliche lokale Beanspruchungen. Für eine konkrete Modellanfrage können Sie die Bloomcabin Wandpergola als Modellbezeichnung festhalten und die aktuellen Zeichnungen sowie Lastangaben anfordern. Der Name oder eine Flächenangabe ersetzt den projektspezifischen Nachweis nicht.
Vor der Bestellung zu klären 2
Welche Unterlagen die Tragwerksprüfung braucht
Für die Bestandsprüfung helfen vorhandene Tragwerkspläne, Schnitte, Angaben zu Decken und Auflagern sowie Bewehrungs- oder Ausführungsunterlagen. Wichtig ist, ob ein Plan den tatsächlich ausgeführten Zustand zeigt oder nur die ursprüngliche Planung. Dokumentieren Sie auch spätere Umbauten und Reparaturen, soweit dazu Unterlagen vorliegen. Bei einer Tiefgarage sollte der Zugang zur Deckenunterseite mitbedacht werden: Sichtbare Unterzüge oder Stützen können Anhaltspunkte liefern, ersetzen aber keinen Abgleich mit den Plänen. Markieren Sie im Grundriss, welche Terrassenfläche über dem Keller oder der Garage liegt, damit die Fachperson die geplante Position eindeutig zuordnen kann. Gerade an Übergängen zwischen unterkellerten und nicht unterkellerten Bereichen ist diese Zuordnung wichtig: Eine durchgehende Pflasterfläche kann unterschiedliche Untergründe verdecken. Geben Sie bei jedem Dokument Datum, Planstand und Herkunft an. Eine einfache Übersicht darüber, welche Unterlagen vorhanden sind und welche fehlen, erleichtert die Vorbereitung der Besichtigung. So kann die Fachperson gezielt nachfordern, statt aus unvollständigen Ausschnitten einen vermeintlich eindeutigen Aufbau abzuleiten.
Ergänzen Sie die Unterlagen um den bekannten Terrassenaufbau sowie vorhandene Pläne zur Abdichtung und Entwässerung. Auch die ausgewählte Pergola sollte in der Anfrage eindeutig bezeichnet sein: Die Bloomcabin Pergola ist mit einer Fläche von 9 bis 24 m² ausgewiesen; diese Produktangabe beschreibt aber weder die Einzellasten noch die Eignung eines bestimmten Deckenfelds. Fehlen Pläne oder stimmen sie nicht mit dem sichtbaren Bestand überein, sollte eine qualifizierte Bestandsaufnahme klären, welche Untersuchung nötig ist. Schätzungen anhand von Fotos oder der Garagendecke allein sind kein belastbarer Nachweis des Untergrunds.
Abdichtung und Terrassenaufbau gemeinsam betrachten
Die Abdichtung liegt meist nicht offen, sondern ist Teil eines Schichtenpakets. Je nach Gebäude können Belag, Bettung oder Stelzlager, Schutz- und Dränlagen, Dämmung und Abdichtung unterschiedlich angeordnet sein; die tragende Decke liegt darunter. Für die Pergolaplanung muss bekannt sein, auf welcher Ebene ein Fußpunkt sitzt und welche Schichten dort belastet, durchdrungen oder ausgespart würden. Ein Oberflächenplan mit Pfostenpositionen reicht nicht aus, wenn daraus der Verlauf der Abdichtung oder ihr Anschluss an Aufkantungen und Abläufe nicht hervorgeht. Bestandszeichnungen sind ein guter Ausgangspunkt, ihre Übereinstimmung mit dem heutigen Aufbau sollte aber bestätigt werden.
Jede Durchdringung kann einen eigenen, zum vorhandenen Abdichtungssystem passenden Anschluss erfordern. Ob eine Verankerung durch die Abdichtung überhaupt vorgesehen werden kann und wie sie eingebunden wird, müssen die zuständigen Fachleute für genau diesen Aufbau abstimmen. Eine nachträgliche Abdichtungsmaßnahme lässt sich nicht pauschal aus dem Ankertyp oder einer Produktzeichnung ableiten. Klären Sie, wer die bestehende Abdichtung beurteilt, wer das Anschlussdetail plant, wer es ausführt und wer das Ergebnis dokumentiert. Wird dieser Punkt erst während der Montage behandelt, können bereits festgelegte Fußpositionen ungeeignet sein oder spätere Kontrollen erschweren. Zur Detailplanung gehört auch die Frage, wie die Anschlussstelle für eine spätere Reparatur erreichbar bleibt. Muss dafür der Belag aufgenommen werden, sollte dies bei der Anordnung der Fußpunkte mitbedacht werden. Vorhandene Feuchtigkeit im Keller oder in der Garage sollte vor dem Eingriff dokumentiert und beurteilt werden. Damit bleibt nachvollziehbar, welche Auffälligkeiten bereits bestanden und welcher Bereich durch die neuen Arbeiten verändert wurde.
Vor der Bestellung zu klären 3
Befestigungspunkte erst nach der Prüfung festlegen
Anker sollten nicht einfach nach dem Raster der Pergola im Belag gesetzt werden. Vor der Festlegung sind der tragende Untergrund, Bauteildicke und -zustand, Randabstände, Fugen, vorhandene Einbauteile und mögliche Bewehrung in die Prüfung einzubeziehen. Welche Befestigung und Einbindetiefe geeignet sind, ist eine projektbezogene Bemessungsfrage; dafür gibt es keine allgemeingültige Größe. Platten, Estrich oder Dämmstoffe können Teil des Aufbaus sein, ohne die Kräfte des Gestells in die Tragkonstruktion übertragen zu dürfen. Auch mehrere Füße machen eine ungeprüfte Lastverteilung nicht automatisch unkritisch.
Die Verankerungszeichnung sollte zur konkreten Pergolavariante passen und Fußpunkte sowie den dafür angesetzten Untergrund eindeutig ausweisen. Dazu gehören das geprüfte Befestigungsdetail und die Abstimmung mit der Abdichtung, damit Lastübertragung und Witterungsschutz zusammen geplant werden. Bei der Wandpergola von Bloomcabin sind außerdem Zeichnungen für den vorgesehenen Wandanschluss anzufordern. Für diesen Anschluss ist zu klären, welches tragende Wandbauteil vorhanden ist und wie Fassadenaufbau und gegebenenfalls Dämmung berücksichtigt werden. Eine Wandbefestigung macht die Prüfung der Fußpunkte auf der Kellerdecke nicht überflüssig. Wandanschluss und Fußpunkte müssen vielmehr als Teile desselben Systems beurteilt werden. Achten Sie darauf, dass alle Pläne eindeutig bezeichnet und auf demselben Stand sind. Ändern sich beim Einmessen die Achsen oder kann ein geplanter Anker nicht gesetzt werden, muss eine Ersatzposition vor Ort fachlich neu beurteilt werden.
Entwässerung und Wartungszugang freihalten
Entwässerung ist Teil der Bestandsplanung, nicht bloß ein Detail nach der Montage. Markieren Sie Abläufe, Rinnen, Notüberläufe, Gefälle und zugängliche Revisionsstellen auf einem Lageplan, soweit solche Einrichtungen vorhanden sind. Ein Fußpunkt sollte weder die Reinigung erschweren noch die Sichtprüfung der Anschlüsse unnötig verdecken. Ebenso darf ein neues Bauteil die Funktion der vorhandenen Entwässerung nicht beeinträchtigen. Abläufe können durch den Belag verdeckt sein; ihre genaue Lage sollte daher nicht allein geschätzt werden. Ob ein Konflikt besteht, lässt sich anhand der tatsächlichen Terrasse beurteilen. Eine Begehung und bemaßte Fotos sind dafür hilfreicher als eine Skizze ohne Höhenangaben.
Legen Sie geplante Fußpunkte und Wartungswege gemeinsam mit der Stellfläche fest. Die Pergola von Bloomcabin wird mit 9 bis 24 m² Fläche angegeben; diese Zahl hilft bei der ersten Einordnung der Modellgröße, bestimmt aber weder genaue Außenmaße noch Stützenpositionen oder nötige Freiräume. Maßgeblich sind die Zeichnungen der ausgewählten Ausführung und ein vermessener Terrassenplan. Halten Sie darin auch Türen, Zugänge zur Garage und Stellen fest, die für Inspektion oder Instandhaltung frei bleiben müssen. Zusätzlich ist anhand der technischen Unterlagen zu klären, ob und wo die vorgesehene Pergola Wasser ableitet. Ein solcher Austritt darf nicht ungeprüft mit einem vorhandenen Ablauf gleichgesetzt werden. Entscheidend ist, wie das Wasser auf der konkreten Terrasse weitergeführt wird und ob Anschlüsse, Zugänge oder tiefer liegende Bereiche betroffen wären. So können Nutzung, Tragwerk und Abdichtung auf derselben Planungsgrundlage besprochen werden, bevor die Positionen fixiert sind.
Vor der Bestellung zu klären 4
Beteiligte und Zuständigkeiten früh koordinieren
In Wohnanlagen betrifft eine Pergola über einer Tiefgarage oft mehr als eine einzelne Terrasse. Klären Sie früh, wer für Decke, Terrassenaufbau und Abdichtung Ansprechperson ist und wer Besichtigungen oder notwendige Prüfungen ermöglichen kann. Je nach Eigentums- und Verwaltungsstruktur können Wohnungseigentümer, Eigentümergemeinschaft, Hausverwaltung oder Gebäudeeigentümer einzubeziehen sein; welche Zustimmung im Einzelfall erforderlich ist, muss die zuständige Stelle klären. Wichtig ist auch der Zugang zur Garage, wenn die Deckenunterseite kontrolliert werden soll. Halten Sie Absprachen zu Zuständigkeiten und Zugang schriftlich fest, statt anzunehmen, dass die Terrasse baulich unabhängig vom darunterliegenden Bereich ist.
Für die koordinierte Planung sollten Pergolaanbieter oder Montagebetrieb, Tragwerksplanung und Fachbetrieb für Abdichtung dieselbe Version der Unterlagen verwenden. Legen Sie fest, wer die Bestandsdaten prüft, die Verankerungszeichnung freigibt, das Abdichtungsdetail beurteilt und Änderungen auf der Baustelle bewertet. Bei einem konkreten Anfragemodell – etwa der bioklimatischen Pergola von Bloomcabin – gehört die genaue Ausführung in den Planungsstand. Benennen Sie auch eine Ansprechperson für Rückfragen und klären Sie, wie spätere Wartungs- und Kontrollzugänge erhalten bleiben. Zur Abstimmung gehört ein realistischer Ablauf für Besichtigung und Arbeiten: Müssen Stellplätze vorübergehend zugänglich gemacht werden? Wer organisiert den Zutritt zu verschlossenen Kellerräumen? Können notwendige Kontrollen stattfinden, bevor Anschlüsse wieder verdeckt werden? Diese organisatorischen Fragen beeinflussen, ob die vorgesehenen Prüfungen überhaupt durchgeführt werden können. Halten Sie fachliche Freigaben getrennt von organisatorischen Zusagen fest; ein vereinbarter Montagetermin bedeutet noch nicht, dass alle technischen Fragen beantwortet sind.
Die Fläche vollständig aufnehmen und dokumentieren
Eine sorgfältige Aufnahme verbindet die Maße an der Oberfläche mit dem, was über die Tragkonstruktion bekannt ist. Erfassen Sie Terrassenränder, Höhen, Türen, Geländer, Abläufe und Aufkantungen und beziehen Sie die geplanten Fußpunkte auf feste Bezugspunkte. Wenn möglich, dokumentiert eine zuständige Fachperson auch die zugängliche Deckenunterseite sowie sichtbare Unterzüge und Stützen. Dabei sollte klar erkennbar sein, was tatsächlich vor Ort sichtbar und was nur aus Plänen abgeleitet ist. Fotografien mit nachvollziehbarer Blickrichtung und eine Maßskizze ergänzen einander. Eine solche Aufnahme macht Widersprüche früh sichtbar, kann aber weder die Tragfähigkeit der Decke noch die Verankerung allein bestätigen.
Notieren Sie vorhandene Risse, Feuchtespuren, frühere Reparaturen und Auffälligkeiten am Belag, ohne selbst eine Schadensursache abzuleiten. Solche Beobachtungen gehören vor einer Überdeckung in die fachliche Beurteilung; bei offenen Fragen ist eine geeignete Untersuchung nötig. Für den Abgleich mit dem geplanten Gestell können die Unterlagen zur Bloomcabin Wandpergola für die Modellanfrage angefordert werden. Tragen Sie deren vorgesehene Position in denselben Plan ein, der auch die Beobachtungen am Gebäude enthält. Nummerierte Fotos lassen sich dann den betreffenden Stellen zuordnen. Ergänzen Sie bei Feuchtespuren das Aufnahmedatum und, soweit bekannt, die Umstände ihres Auftretens, etwa nach Niederschlag. Das hilft bei der Einordnung, ist aber keine Diagnose. Fotos oder ein Produktbild zeigen weder die Bewehrung noch die Aufbauhöhe. Vor einer Öffnung oder Bohrung sollten die für Tragwerk und Abdichtung zuständigen Fachleute geklärt haben, welche Untersuchung an welcher Stelle vertretbar ist.
Vor der Bestellung zu klären 5
Freigabe, Montage und Dokumentation zusammenführen
Vor einer verbindlichen Bestellung oder Montage sollten die offenen Prüfungen abgeschlossen und die Zuständigkeiten geklärt sein. Dazu gehören die Beurteilung des Tragwerks, ein Nachweis des Untergrunds, abgestimmte Fußpunkte, freigegebene Verankerungszeichnungen und ein fachlich geplantes Abdichtungsdetail. Zusätzlich muss die tatsächlich geplante Ausführung eindeutig beschrieben sein, einschließlich der Angaben, die die Tragwerksplanung für ihre Beurteilung benötigt. Eine mündliche Einschätzung, dass die Decke massiv wirke, ist keine gleichwertige Grundlage. Widersprechen sich Bestandspläne und Vor-Ort-Aufnahme, ist dieser Widerspruch vor der Montage zu klären. Offene Punkte sollten nicht durch eine provisorische Entscheidung über Anker oder Pfostenpositionen übergangen werden.
Der Montagebetrieb braucht gültige, zueinander passende Pläne und einen klaren Kontakt für Rückfragen. Vereinbaren Sie, wie Abweichungen behandelt werden: Kann ein geplanter Anker nicht im geprüften Bauteil gesetzt werden oder weicht der Untergrund ab, muss die Änderung vor der Ausführung fachlich beurteilt werden. Dokumentieren Sie die freigegebene Ausführung und relevante Anschlüsse, bevor sie wieder verdeckt sind, und bewahren Sie die Unterlagen für spätere Kontrollen auf. Bezieht sich die Planung auf die ausgewählte Bloomcabin Pergola, müssen auch Produktvariante und Zeichnungen zusammenpassen. Sinnvoll ist eine gemeinsame Abschlussdokumentation, in der die tatsächlich ausgeführten Positionen, freigegebene Änderungen und Fotos der Anschlüsse zusammengeführt sind. Sie sollte erkennen lassen, welche Unterlagen den fertigen Zustand beschreiben und welche durch spätere Planstände ersetzt wurden. Bei einer künftigen Reparatur müssen damit nicht erst die ursprünglichen Annahmen rekonstruiert werden.
Wenn Lastweg oder Abdichtung ungeklärt bleiben
Ein klarer Stopp ist nötig, wenn sich die tragende Decke nicht ausreichend identifizieren lässt, die Unterlagen dem sichtbaren Bestand widersprechen oder kein Nachweis des Untergrunds möglich ist. Ebenso sollte ein ungeklärter Wasserfleck nicht einfach überbaut werden; seine Bedeutung ist zuerst fachlich abzuklären. Konflikte zwischen Fußpunkten und Abläufen oder ein Abdichtungsdetail, für das niemand zuständig ist, sind ebenfalls offene Planungsfragen. Das bedeutet nicht zwingend, dass jede Idee endgültig ausscheidet. Zusätzliche Bohrungen oder eine vermeintlich stärkere Befestigung ersetzen jedoch keine Bestandskenntnis. Erst wenn die Ursache geklärt ist, lässt sich beurteilen, ob die Planung weitergeführt werden kann.
Nach der Beurteilung kann die Fachplanung prüfen, ob eine andere Position auf einer nachgewiesenen tragenden Linie, eine geänderte Anordnung oder eine andere Modellgröße die Situation löst. Jede Änderung muss erneut hinsichtlich Lastweg, Ankern und Abdichtung bewertet werden; ein Pfosten darf nicht ohne Prüfung näher an Wand, Rand oder Stütze verschoben werden. Wird die Bloomcabin Bioklimatische Pergola als Alternative betrachtet, sind ihre konkreten Zeichnungen und die für die Prüfung benötigten technischen Angaben heranzuziehen. Eine kleinere angegebene Fläche allein beweist nicht, dass die Fußpunkte günstiger liegen oder geringere Beanspruchungen entstehen. Verglichen werden müssen die tatsächlichen Varianten und ihre Anschlüsse an den Bestand. Wenn sich weder ein nachvollziehbarer Lastweg noch ein ausführbares Abdichtungsdetail entwickeln lässt, sollte die Pergola nicht auf dieser Fläche montiert werden.
Häufige Fragen
Kann ich die Pergola direkt auf den Terrassenplatten befestigen?
Nicht ohne Prüfung. Terrassenplatten und ihr Unterbau sind nicht automatisch für die Kräfte einer Pergola ausgelegt. Zuerst muss geklärt werden, welche Schicht tatsächlich trägt und wie die Kräfte über die Verankerung in die Gebäudekonstruktion gelangen.
Reicht eine Prüfung der Kellerdecke aus?
Nicht unbedingt. Neben der Decke müssen auch Auflager, Fußpunkte, Verankerung, vorhandener Terrassenaufbau und Abdichtung betrachtet werden. Eine Tragwerksprüfung allein beantwortet zudem nicht, wie eine Durchdringung fachgerecht in die bestehende Abdichtung eingebunden werden kann.
Darf die Abdichtung für Pergola-Anker durchbohrt werden?
Das lässt sich nicht pauschal beantworten. Ob und wie eine Durchdringung möglich ist, muss für den vorhandenen Aufbau geplant und mit den zuständigen Fachleuten abgestimmt werden. Ein Ankertyp oder eine allgemeine Montagezeichnung ersetzt kein passendes Abdichtungsdetail.
Welche Unterlagen sollte ich für die Prüfung vorbereiten?
Hilfreich sind Bestandspläne, Schnitte und Angaben zum Tragwerk, Unterlagen zu späteren Umbauten, der bekannte Terrassenaufbau sowie Pläne zu Abdichtung und Entwässerung. Ergänzen Sie die genaue Pergolavariante, ihre Zeichnungen, Fotos und eine bemaßte Skizze der geplanten Position.
Was ist zu tun, wenn keine Bestandspläne vorhanden sind?
Dann sollte eine qualifizierte Bestandsaufnahme klären, welche Informationen und Untersuchungen für die Beurteilung fehlen. Aus der sichtbaren Oberfläche oder einem Foto lässt sich die Tragkonstruktion nicht sicher ableiten. Bis Untergrund und Lastweg beurteilt sind, sollte keine Verankerung festgelegt werden.
Über einer Keller- oder Tiefgaragendecke müssen Konstruktion und Abdichtung gemeinsam geplant werden. Die Oberfläche zeigt nicht, wohin die Kräfte gelangen, und eine geprüfte Ankerposition ist nur dann sinnvoll, wenn auch der Abdichtungsanschluss ausführbar und später zugänglich ist. Mit eindeutigen Bestandsunterlagen, einer Vor-Ort-Aufnahme und abgestimmten Zeichnungen lässt sich früh erkennen, ob die gewünschte Pergola dort realisierbar ist oder ob die Planung geändert werden muss. Maßgeblich ist die Verbindung zwischen dem gewählten Gestell und dem vorhandenen Gebäude: Der Lastweg muss nachgewiesen sein, die Abdichtung geschützt bleiben und die Entwässerung weiterhin funktionieren.
