Pergolahöhe richtig planen: Kopffreiheit, Dachbewegung und Fassade
Pergola planen
Die Pergolahöhe lässt sich nicht sinnvoll allein aus einer gewünschten Durchgangshöhe ableiten. Entscheidend sind der fertige Terrassenboden, der niedrigste Punkt der Konstruktion und der Platz, den ein bewegliches Dach beim Öffnen benötigt. Dazu kommt die Wirkung an der Fassade: Unter der Pergola kann es bequem sein, während die Höhe neben Fenstern oder Dachrinne unruhig wirkt. Ein bemaßter Querschnitt verbindet diese Fragen und macht Annahmen sichtbar, bevor Ausführung und Anschlusspunkte festgelegt werden.
Warum die Pergolahöhe im Querschnitt geplant wird
Ein Einzelmaß für die Pergolahöhe ist wenig aussagekräftig, solange der Bezugspunkt fehlt. Gemeint sein kann die Oberkante des Dachs, die Unterkante eines Querträgers oder ein anderes Bauteil. Für die Nutzung zählt vor allem die lichte Höhe entlang der tatsächlich genutzten Wege; für Bestellung und Montage muss zusätzlich klar sein, von wo aus das Maß gemessen wird. Diese Fragen hängen zusammen, sind aber nicht identisch: Eine großzügige Durchgangshöhe kann neben der Hauswand noch immer unproportioniert wirken. Umgekehrt beweist eine stimmige Außenansicht nicht, dass an jeder Stelle genug Kopffreiheit bleibt. Auch gleich hohe Außenkanten garantieren keine gleiche lichte Höhe, wenn Träger oder bewegliche Teile unterschiedlich weit nach unten ragen. Ein Vergleich braucht deshalb eindeutig bezeichnete Bauteile und einen gemeinsamen Höhenbezug.
Zeichnen Sie einen senkrechten Schnitt durch Hauswand, Terrasse und Pergola und legen Sie eine gemeinsame Bezugshöhe fest, etwa die fertige Oberkante des Belags. Von dort aus werden Unterkante, Oberkante und relevante Dachstellungen eingetragen. Türschwelle, Fenster, Dachrinne und allfällige Stufen gehören in dieselbe Ansicht. Ergänzen Sie die Draufsicht für Breite, Stützen und Laufwege; sie ersetzt den Schnitt nicht. Die Grundfläche sagt nicht, wie hoch das Dach neben der Fassade erscheint. Setzen Sie den Schnitt dort an, wo Nutzung oder Anschluss besonders knapp werden. Bei mehreren Terrassenniveaus können zusätzliche Schnitte verhindern, dass eine abweichende Stelle übersehen wird.
Fertige Terrassenhöhe als Bezugspunkt
Die Höhenplanung beginnt an der Fläche, auf der später gegangen wird, nicht automatisch an einer Rohbetonplatte oder bestehenden Schwelle. Platten, Pflaster, Holzbelag und Unterbau können unterschiedliche Höhen mitbringen. Notieren Sie deshalb den vorhandenen Stand und den geplanten Bodenaufbau getrennt; berücksichtigen Sie auch eine vorgesehene Ausgleichs- oder Abschlusslage. Gibt es mehrere Terrassenniveaus oder ein Gefälle, ist die fertige Oberkante nicht überall gleich. Markieren Sie daher sowohl den Wandanschluss als auch die äußere Bezugslinie. Sonst wirkt das Maß im Plan eindeutig, obwohl sich der Abstand zur Pergola über die Terrassentiefe verändert.
Wenn der Belag noch nicht hergestellt ist, sollte die Zeichnung ausdrücklich von einer geplanten Höhe des fertigen Bodens ausgehen und den angenommenen Aufbau nennen. So erkennen Sie, wie sich eine Abweichung beim Bodenaufbau auf die freie Höhe auswirkt. Führen Sie die Maßkette vom fertigen Belag bis zur Unterkante des niedrigsten Bauteils weiter. Für eine Anfrage zur Bloomcabin Pergola halten Sie außerdem fest, ob das Maß an der Wand, bei einer Stütze oder an einer anderen festgelegten Stelle gilt. Als Bezug kann ein dauerhaft erkennbarer Punkt am Haus dienen, dessen Höhenunterschied zur geplanten Terrasse dokumentiert wird. Kennzeichnen Sie diesen Punkt auch auf einem Foto, damit er beim späteren Aufmaß wiedergefunden werden kann. Wird der Terrassenbelag während der Planung geändert, müssen die betroffenen Höhenangaben überprüft werden. Eine unveränderte Dachhöhe bedeutet bei einem höheren Boden nicht mehr dieselbe Kopffreiheit. Stimmen Sie daher Änderungen am Belag mit der Person ab, die die Maßzeichnung erstellt.
Kopffreiheit auf den tatsächlichen Wegen prüfen
Für die Kopffreiheit zählt der niedrigste Punkt über der üblichen Bewegungsfläche, nicht eine mittlere Dachhöhe. Zeichnen Sie die Hauptwege vom Haus ins Freie, um den Essbereich und an den Stützen vorbei ein. Prüfen Sie Übergänge an Türschwellen, kleine Niveauwechsel und Stellen, an denen Sie sich beim Vorbeigehen drehen oder etwas tragen. Eine lichte Höhe, die nur in der freien Mitte stimmt, kann am Rand eines Trägers knapp werden. Legen Sie die Durchgangslinien daher im Grundriss fest und übertragen Sie ihre kritischen Punkte in den Schnitt. Auch eine geplante Leuchte kann die nutzbare Höhe an einer Stelle verändern.

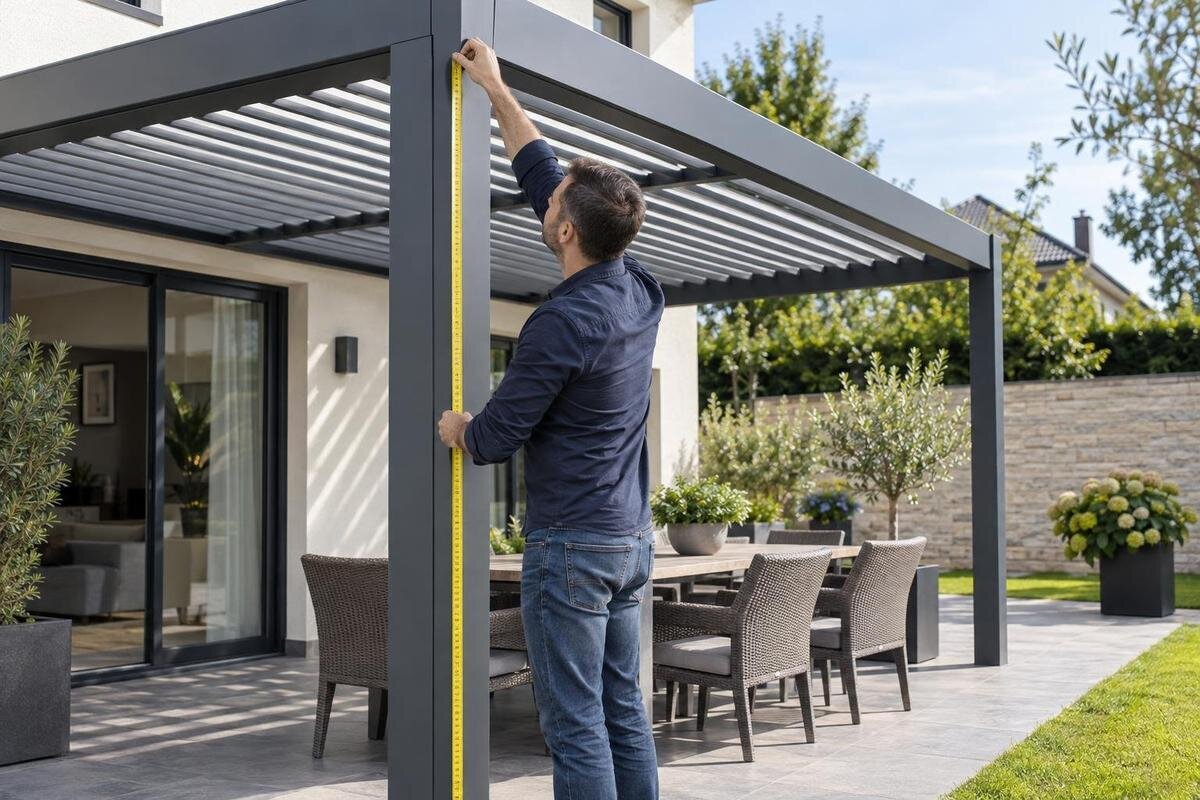

Ein einfacher Vor-Ort-Test kann die Zeichnung ergänzen: Markieren Sie die geplante Unterkante vorübergehend an den entscheidenden Stellen und gehen Sie die üblichen Wege ab. Prüfen Sie auch geöffnete Türen und ausgezogene Sessel, wenn diese zur Planung gehören. Eine seitlich angebrachte Höhenmarkierung hilft bei der Orientierung; eine räumliche Darstellung der Unterkante zeigt zusätzlich, wie weit ein Träger über den Weg reicht. Der Test ersetzt keine Maßzeichnung und ist kein Nachweis ausreichender Abstände, macht aber Engstellen leichter erkennbar. Berücksichtigen Sie nicht nur das Sitzen, sondern auch das Aufstehen und den Weg hinter einem besetzten Sessel. Prüfen Sie an einer Stufe sowohl die untere als auch die obere Standfläche, weil sich der Abstand zum selben Bauteil dort unterscheidet. Bei einer Anfrage zur Bloomcabin Wandpergola können Sie solche Stellen auf einem beschrifteten Foto festhalten. Übertragen Sie die zugehörigen Bodenhöhen und Bauteilkanten anschließend in den Querschnitt, damit die beobachtete Engstelle eindeutig zugeordnet ist.
Bewegungsraum des Dachs in jeder Stellung einzeichnen
Bei einem Dach, dessen Teile bewegt werden, genügt es nicht, nur die geschlossene und die vollständig geöffnete Stellung darzustellen. Je nach Konstruktion kann ein Teil schwenken, gleiten oder auf andere Weise in den Raum ragen; Richtung und Ausmaß müssen aus der technischen Zeichnung hervorgehen. Auch während der Bewegung kann eine Kontur entstehen, die über die Endstellungen hinausreicht. Fragen Sie deshalb nach dem gesamten Bewegungsbereich oberhalb und unterhalb des Dachs und nach den dafür erforderlichen freien Abständen. Eine häufig genutzte Zwischenstellung kann zusätzlich eingezeichnet werden, ersetzt aber nicht die Darstellung des vollständigen Bewegungsbereichs. Erst damit lässt sich prüfen, ob eine vorgesehene Leuchte, ein Sonnenschutz oder ein vorhandenes Fassadenteil im Weg liegt. Welche Abstände einzuhalten sind, muss der Anbieter anhand der konkreten Ausführung angeben; eine optisch erkennbare Lücke allein reicht als Beurteilung nicht aus.
Zeichnen Sie den größten Bewegungsraum als zusätzliche Kontur in den Querschnitt und kennzeichnen Sie die Positionen, die für die Durchgangshöhe wichtig sind. Eine vereinfachte Bewegungsdarstellung hilft beim ersten Vergleich; die genauen Maße müssen aus der Zeichnung zur konkreten Konfiguration kommen. Bei einer Anfrage zur Bloomcabin Bioklimatischen Pergola sollten die gewünschte Einbauhöhe und die Darstellung der Dachbewegung deshalb gemeinsam angefragt werden. Lassen Sie auch die Richtung der Bewegung erkennen. Ein Schnitt parallel zur Bewegungsrichtung kann andere Informationen zeigen als ein Schnitt quer dazu. Liegt die knappste Stelle seitlich außerhalb des gewählten Schnitts, braucht es eine ergänzende Ansicht oder ein Detail. Das gilt etwa für eine Außenleuchte neben dem Dachrand: Ihre Höhe allein beschreibt noch nicht, wie weit sie in den Bewegungsbereich hineinragt. Werden später zusätzliche Bauteile eingeplant, vergleichen Sie deren Lage erneut mit dieser Kontur, statt nur die Durchgangshöhe darunter zu betrachten.
Höhenangaben in Zeichnung und Angebot unterscheiden
Gesamthöhe, lichte Durchgangshöhe und Abstand von der Terrasse bis zur Unterkante eines Trägers bezeichnen unterschiedliche Maße. Auch die Länge einer Stütze sagt für sich allein nicht aus, wie viel Kopffreiheit unter der Konstruktion bleibt. Fragen Sie daher, worauf sich jede Höhenangabe bezieht und ob sie von der fertigen Terrassenoberkante ausgeht. In der Zeichnung sollten Ober- und Unterkanten klar beschriftet sein. So vermeiden Sie, dass ein Außenmaß mit dem Maß verwechselt wird, das Sie im Alltag tatsächlich benötigen.
Für eine Anfrage zur Pergola von Bloomcabin führen Sie die Maßkette vom fertigen Terrassenboden bis zu den relevanten Bauteilen an. Notieren Sie, an welcher Stelle die Höhe gilt, und lassen Sie den niedrigsten Punkt gesondert erkennen. Wenn eine Zeichnung nur eine Außenhöhe ausweist, fragen Sie nach der dazugehörigen lichten Höhe. Im Angebot sollte erkennbar sein, ob eine genannte Höhe ein festgelegtes Maß oder eine noch abzustimmende Vorgabe ist. Eine Formulierung wie „lichte Höhe von der fertigen Belagsoberkante bis zur Unterkante des bezeichneten Trägers“ ist eindeutiger als „Pergolahöhe“, sofern der Träger im Plan klar zugeordnet ist. Lassen Sie die Bezeichnungen in Angebot und Zeichnung aufeinander abstimmen. Fragen Sie außerdem, welche Maßabweichungen für die konkrete Ausführung vorgesehen sind und wie diese bei knapp bemessenen Freiräumen berücksichtigt werden. So vergleichen Sie nicht nur Zahlen, sondern auch deren Verbindlichkeit und Bezug. Eine allgemeine Maßangabe ohne Zuordnung zur Konfiguration sollte nicht als bestätigtes Projektmaß behandelt werden.
Pergolahöhe und Fassadenproportionen vergleichen
Eine Pergola wirkt nicht nur von unten, sondern auch im Verhältnis zu den Öffnungen und horizontalen Linien des Hauses. Tragen Sie Fenster, Terrassentür, Sturz, Dachrinne und markante Fassadenteile in einer Ansicht ein. Vergleichen Sie, wo die Dachkante im Verhältnis zu diesen Elementen liegt und ob Stützen oder Querträger wichtige Sichtachsen unterbrechen. Eine bestimmte Linie muss nicht zwingend mit einem Fensterabschluss übereinstimmen; entscheidend ist, wie die Kombination aus Ihrem üblichen Blickwinkel wirkt. Die Fassadenansicht ergänzt daher die Nutzungsprüfung im Querschnitt, ersetzt sie aber nicht.
Betrachten Sie die Skizze sowohl von der Terrasse als auch aus dem angrenzenden Innenraum. Bei großen Fensterflächen fällt eine andere Dachkante ins Auge als bei einer stärker gegliederten Fassade. Für die Planung einer Wandpergola von Bloomcabin können Sie eine maßstäbliche Fassadenansicht mit Fotos aus Ihren üblichen Blickrichtungen ergänzen. Markieren Sie auf diesen Fotos den Aufnahmestandort, damit Varianten aus derselben Perspektive beurteilt werden. Ein schräg aufgenommenes Bild kann die Abstände verzerrt zeigen und eignet sich deshalb nicht zum Ablesen von Höhenmaßen. Achten Sie im Innenraum besonders darauf, ob die Dachkante aus sitzender und stehender Position unterschiedlich im Blickfeld liegt. Eine höher angesetzte Pergola verändert nicht nur die Kopffreiheit, sondern auch diese sichtbare Linie. Daraus folgt jedoch keine automatische Verbesserung von Helligkeit oder Aussicht. Halten Sie konkret fest, welche Fensterflächen, Fassadendetails und Ausblicke Ihnen wichtig sind, und beurteilen Sie jede Höhenvariante anhand derselben Kriterien.
Wandanschluss und vorhandene Fassadenteile einbeziehen
Prüfen Sie bei einer wandnahen Planung, welche Teile der Fassade die Höhe oder den Anschluss beeinflussen könnten. Dazu zählen Dachüberstände, Dachrinnen und Fallrohre ebenso wie Rollladenkästen, Lüftungsöffnungen, Außenleuchten und Türen. Tragen Sie diese Elemente mit ihren Höhen in die Ansicht ein, statt sie nur auf einem Foto zu markieren. Erfassen Sie außerdem, wie weit sie aus der Fassadenfläche herausragen. Ein Rollladenkasten kann in der Ansicht oberhalb der geplanten Dachkante liegen und dennoch für den Bewegungsraum relevant sein. Ein Foto hilft bei der Orientierung, zeigt aber nicht zuverlässig die Abstände, die für die Zeichnung nötig sind. Ergänzen Sie bei beweglichen Teilen wie Fensterläden auch deren Öffnungsbereich. Kennzeichnen Sie Stellen, die für Wartung oder Reinigung zugänglich bleiben müssen. Welche Freiräume dafür erforderlich sind, ist mit den zuständigen Fachpersonen zu klären. So wird nicht nur die sichtbare Anordnung, sondern auch die spätere Zugänglichkeit berücksichtigt.
Wenn eine Pergola an der Hauswand befestigt werden soll, müssen Anschluss, Untergrund und vorhandene Fassadenschichten von einer dafür qualifizierten Fachperson beurteilt werden. Der Querschnitt hilft, Freiräume und Höhen sichtbar zu machen, ersetzt aber keine Prüfung der Befestigung oder der baulichen Situation. Klären Sie früh, welche Informationen für diese Beurteilung nötig sind und wer sie bereitstellt. Zeichnen Sie auch vorhandene Leitungen oder Bauteile ein, soweit sie bekannt sind. So werden Höhenplanung und Anschlussplanung aufeinander abgestimmt, ohne aus einer Skizze technische Aussagen abzuleiten, die sie nicht leisten kann.
Gefälle und Entwässerung im selben Schnitt abbilden
Bei einer geneigten Terrasse gibt es nicht nur eine fertige Bodenhöhe. Tragen Sie die Höhe am Haus und an den äußeren Bezugspunkten ein, damit der Abstand zur Pergola über die Fläche nachvollziehbar bleibt. Eine einzige Höhenkote kann ein Gefälle nicht abbilden. Das ist besonders wichtig, wenn die Konstruktion in ihrer Höhe nicht parallel zum Belag verläuft oder einzelne Stützen auf unterschiedlich hohen Punkten stehen. Zeichnen Sie außerdem bestehende Dachrinnen und Fallrohre ein. So lässt sich prüfen, ob sie mit der geplanten Lage der Pergola zusammenpassen.
Falls das gewählte Dach eine bestimmte Entwässerung vorsieht, sollte die Zeichnung auch die vorgesehenen Auslässe und den weiteren Weg des Wassers zeigen. Wenn Sie die bioklimatische Bloomcabin-Pergola in Betracht ziehen, lassen Sie die Entwässerung der konkreten angefragten Ausführung zuordnen. Relevant für die Höhenplanung sind die Lage des Auslasses und die Verbindung zur vorgesehenen Wasserableitung. Ein vorhandenes Fallrohr in der Nähe belegt noch nicht, dass ein Anschluss dort möglich oder geeignet ist. Lassen Sie diese Frage durch die zuständige Fachperson prüfen. Unterscheiden Sie im Plan außerdem das Gefälle des Terrassenbelags von einer allfälligen Neigung oder Entwässerungsführung des Dachs; das eine lässt keine Rückschlüsse auf das andere zu. Wird die Pergolahöhe geändert, sollte geprüft werden, welche Anschlussmaße davon betroffen sind. Bei einem offenen Ablauf ist auch festzuhalten, wohin das Wasser gelangt, damit ein regelmäßig genutzter Durchgang nicht unbeabsichtigt zum Ablaufbereich wird. Die konkrete Ausführung gehört in die Fachplanung, nicht in eine aus dem Ansichtsbild abgeleitete Annahme.
Höhenvarianten maßstäblich vergleichen
Wenn Sie mehrere mögliche Höhen gegenüberstellen, zeichnen Sie alle Varianten im gleichen Maßstab und mit demselben Bodenbezug. Verschieben Sie nicht gleichzeitig die fertige Terrassenhöhe oder die Lage der Fassade, sonst ist der Vergleich nicht aussagekräftig. Tragen Sie bei jeder Variante die Unterkante, die relevante Dachstellung und die wichtigsten Durchgangswege ein. Eine Kontur in einer anderen Farbe kann helfen, die Höhen im selben Schnitt zu vergleichen. So sehen Sie rasch, welche Änderung mehr Kopffreiheit schafft und wie sie die Dachkante neben Fenstern oder Dachrinne verschiebt.
Trennen Sie in der Zeichnung bestätigte Maße von Annahmen, etwa bei einem noch nicht festgelegten Bodenaufbau. Die Produktseite der Bloomcabin Pergola kann die Modellreferenz für Ihre Vergleichsunterlagen sein; die projektbezogenen Höhen stammen aus der zugehörigen Maßzeichnung. Ergänzen Sie zu jeder Variante eine kurze Bewertung nach denselben Kriterien: Kopffreiheit am engsten Durchgang, Platz für die Dachbewegung, Lage der Dachkante vor den Fenstern und Abstand zu vorhandenen Fassadenteilen. So wird sichtbar, welcher konkrete Vorteil mit einer höheren oder niedrigeren Anordnung verbunden ist. Halten Sie auch fest, welche Frage bei einer Variante noch offenbleibt. Eine optisch bevorzugte Höhe kann beispielsweise erst nach Prüfung des Wandanschlusses weiterverfolgt werden. Vergleichen Sie zunächst nur die Höhe bei unveränderten übrigen Bedingungen. Soll zusätzlich die Dachposition oder ein Laufweg geändert werden, kennzeichnen Sie das als eigene Variante. Andernfalls lässt sich nicht mehr nachvollziehen, welche Änderung eine Engstelle beseitigt hat.
Zeichnung vor der Freigabe eindeutig zuordnen
Eine Höhenentscheidung ist erst dann eindeutig festgehalten, wenn dieselbe Zeichnung der angefragten Konfiguration zugeordnet ist. Kontrollieren Sie, ob Bezugspunkt, fertige Terrassenhöhe, niedrigste Bauteilkante und relevante Dachstellungen erkennbar sind. Notieren Sie außerdem, welche Fassadenelemente in die Abstimmung einbezogen wurden. Wenn es mehrere Planstände gibt, kennzeichnen Sie, welche Fassung Ihrer Anfrage zugrunde liegt. So können Rückfragen auf ein konkretes Maß oder eine bestimmte Ansicht Bezug nehmen, statt auf eine allgemeine Beschreibung.
Vor einer Freigabe sollten offene Annahmen ausdrücklich benannt sein: Ist der Bodenaufbau noch geplant? Fehlt die Darstellung des vollständigen Bewegungsbereichs? Ist unklar, auf welche Stelle sich eine Höhe bezieht? Klären Sie solche Punkte, bevor Sie sie als bestätigt behandeln. Bei einer Anfrage über die Produktseite zur bioklimatischen Pergola von Bloomcabin sollte die zugehörige Zeichnung mit Datum und Planstand bezeichnet werden. Lassen Sie erkennen, welche Konfiguration sie beschreibt und welche Änderungen gegenüber der vorherigen Fassung vorgenommen wurden. Wird etwa die Einbauhöhe angehoben, müssen betroffene Durchgangs-, Bewegungs- und Anschlussmaße im neuen Plan mitgeführt werden. Eine handschriftliche Änderung nur an einer Außenhöhe kann sonst widersprüchliche Angaben hinterlassen. Vereinbaren Sie außerdem, wer die tatsächliche fertige Terrassenhöhe vor Ort bestätigt, wenn sie bei der Anfrage noch nicht feststeht. Die Unterlagen für Aufmaß und Montage sollten anschließend denselben freigegebenen Stand verwenden. Damit bleibt Ihre Höhenentscheidung vom Variantenvergleich bis zur Ausführung nachvollziehbar.
Häufige Fragen
Welche Höhe sollte eine Pergola haben?
Eine allgemein passende Höhe gibt es nicht. Entscheidend sind die gewünschte Nutzung, die lichte Höhe am niedrigsten Punkt, der Bewegungsraum eines verstellbaren Dachs und die Lage von Türen und Fenstern. Beurteilen Sie diese Maße gemeinsam im Querschnitt.
Von welchem Bodenmaß aus wird die Pergolahöhe angegeben?
Als Bezug eignet sich die fertige Oberkante des Terrassenbelags. Ist der Belag noch nicht verlegt, halten Sie die geplante Höhe und den angenommenen Bodenaufbau fest. Bei Gefälle oder mehreren Ebenen braucht es zusätzliche Höhenangaben.
Wie prüfe ich den Bewegungsraum eines Pergoladachs?
Lassen Sie sich die relevanten Dachstellungen und den gesamten Bewegungsbereich in einer maßstäblichen Zeichnung zeigen. Prüfen Sie die Kontur oberhalb und unterhalb des Dachs sowie mögliche Überschneidungen mit Leuchten oder anderen vorgesehenen Bauteilen.
Welche Höhenangaben gehören in eine Pergolazeichnung?
Wichtig sind der Bezugspunkt, die Ober- und Unterkanten der Konstruktion, die lichte Höhe am niedrigsten Punkt und die fertige Terrassenhöhe. Bei einem beweglichen Dach gehören auch dessen relevante Stellungen in den Querschnitt.
Wie beurteile ich die Pergolahöhe neben der Hausfassade?
Tragen Sie Türen, Fenster, Dachrinne und weitere wichtige Linien in eine Fassadenansicht ein. Vergleichen Sie die Pergolahöhe aus den üblichen Blickrichtungen und achten Sie zugleich darauf, dass die Durchgangswege und Öffnungen frei bleiben.
Eine gut geplante Pergolahöhe ist kein einzelnes Außenmaß. Sie ergibt sich aus der fertigen Terrassenfläche, der tatsächlich verfügbaren Kopffreiheit, dem Bewegungsraum eines verstellbaren Dachs und der Wirkung neben der Hausfassade. Ein bemaßter Querschnitt macht diese Beziehungen sichtbar und erleichtert den Vergleich unterschiedlicher Höhen. Wenn Bezugspunkte, Annahmen und der vollständige Bewegungsbereich eindeutig eingetragen sind, lässt sich die Entscheidung nachvollziehbar abstimmen, bevor die Ausführung freigegeben wird.
