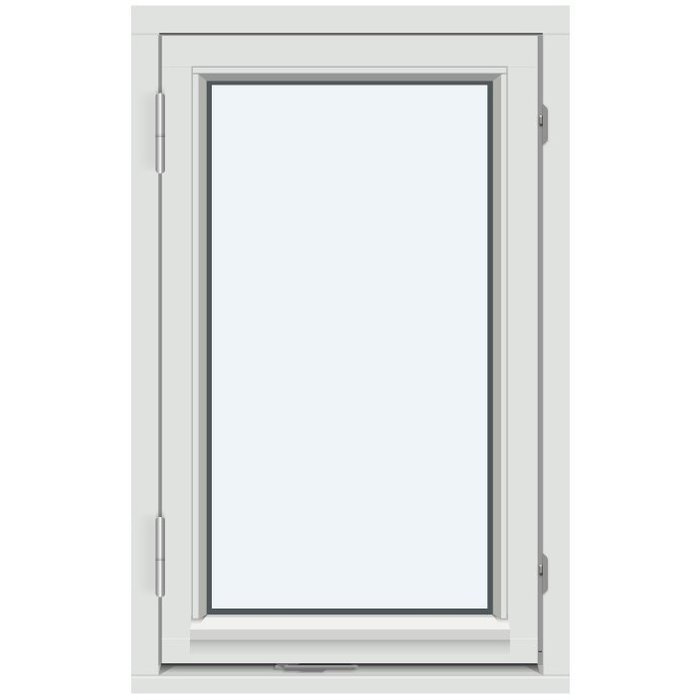

1-vleugelig draairaam (naar buiten openend)

Een enkelvleugelig raam met een heldere buitendraaiende functie

1-vleugelig draairaam (naar buiten openend)

Stel een naar buiten openend draairaam samen in maatwerk, met keuze uit de beschikbare materialen, kleur, handgreep, glasopbouw en benoemde roedenpatronen.

Openingsfunctie

Naar buiten openend

Materiaal

Grenen of eiken, met of zonder aluminiumbekleding

Beglazing

Isolerende glasopbouw

Markering

CE-gemarkeerd

01

Bediening en dagelijks gebruik

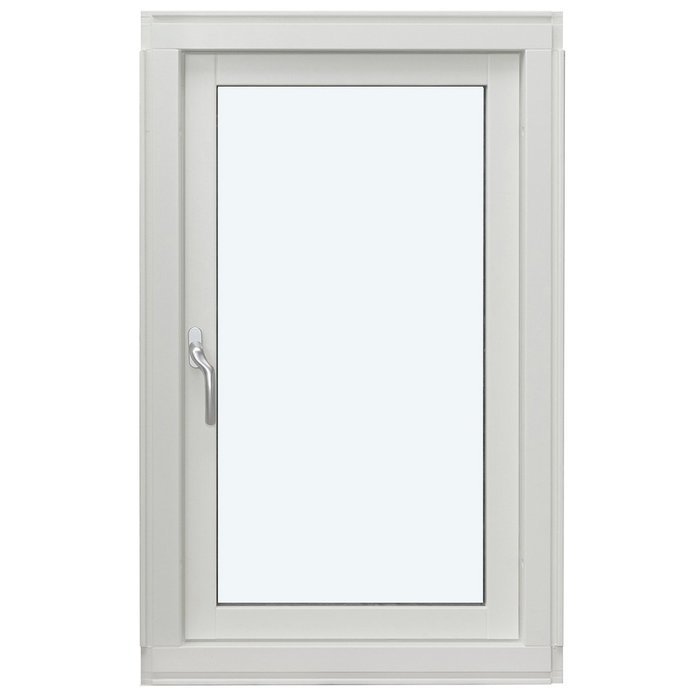

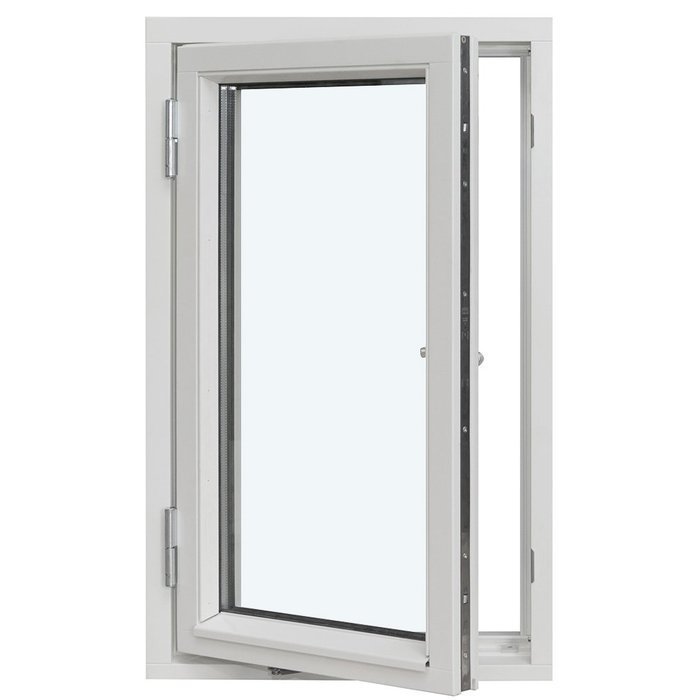

Dit raam heeft één vleugel en opent naar buiten. De raamvleugel draait dus naar de buitenzijde van de voorziene opening in plaats van naar binnen. Dat maakt de openingsrichting tot een belangrijk aandachtspunt wanneer je dit model vergelijkt met andere raamtypes en de beschikbare ruimte rond de opening beoordeelt.

De ene raamvleugel opent naar buiten en wordt bediend met een handgreep. Omdat een handgreepkeuze beschikbaar is, kun je bij je aanvraag aangeven welke bediening en uitstraling je verkiest. Houd bij de voorbereiding van je project rekening met de buitendraaiende beweging van de vleugel.

Voor het hang- en sluitwerk worden SPILKA en IPA vermeld. De handgreep is een afzonderlijke keuze binnen je aanvraag, zodat je de bediening en uitstraling kunt afstemmen op het raam en het interieur. Neem die keuze samen met het materiaal, de kleur en het roedenpatroon op in je overzicht; zo blijven de visuele voorkeuren en de technische productopbouw duidelijk van elkaar onderscheiden.

Voor een prettig dagelijks gebruik is ook de bereikbaarheid relevant. Denk vooraf na over de plaats van meubels, raamdecoratie en andere elementen die je handbeweging naar de handgreep kunnen beïnvloeden. Dat is geen eigenschap van het raam zelf, maar een praktisch aandachtspunt in jouw inrichting. Houd bereikbare kader-, glas- en dichtingsdelen schoon met middelen die geschikt zijn voor de gekozen materialen. Bij twijfel vraag je welke verzorging bij de uiteindelijke uitvoering hoort.

02

Constructie, componentmaten en technische kern

De technische kern brengen we hier op één plaats samen. Het raam opent naar buiten, is CE-gemarkeerd en heeft 5 jaar garantie. Voor het materiaal kun je kiezen uit grenenhout, grenenhout met aluminiumbekleding, eikenhout of eikenhout met aluminiumbekleding. Kies eerst welke materiaaluitvoering bij je project past en geef daarna je kleurvoorkeur afzonderlijk door. Zo kunnen houtsoort, eventuele aluminiumbekleding en kleur als samenhangende keuzes worden besproken.

Het kader meet 105 × 57 mm. In de uitvoering met aluminiumbekleding meet het kader 115 × 57 mm. De vleugel meet 76 × 65 mm en meet met aluminiumbekleding 86 × 65 mm. Dit zijn benoemde componentmaten van respectievelijk kader en vleugel. Ze mogen niet als algemene diepte, breedte of hoogte van het volledige raam worden gelezen. De montageboringen meten 14 mm. Voor een aanvraag op maat blijven de gewenste raamafmetingen daarom afzonderlijke projectgegevens.

De isolerende beglazing bestaat uit 2 of 3 glasbladen en omvat een warmtereflecterende coating, een warme rand van het type CHR en argongas. De glasdichtingen zijn uitgevoerd in zwart rubber. Voor het hang- en sluitwerk worden SPILKA en IPA vermeld. De handgreep kies je afzonderlijk als onderdeel van je aanvraag.

De maten van de volledige maatwerkuitvoering worden bepaald vanuit je aanvraag en de voorziene opening. Houd de componentmaten daarom gescheiden van de bestelmaat in notities, schetsen en correspondentie. Een duidelijke aanduiding voorkomt dat een kadermaat per vergissing als totale raamafmeting wordt gebruikt. Vermeld ook expliciet of je een houten uitvoering of een uitvoering met aluminiumbekleding bespreekt, omdat de benoemde componentmaten daarvan afhangen.

05

De voorziene opening beoordelen

Een maatwerkraam begint bij een goed begrepen opening. Breng eerst in kaart waar het raam komt, uit welke bouwdelen de opening bestaat en welke aansluitingen zichtbaar of bepalend zijn. Noteer niet alleen een eindmaat, maar ook waar je precies hebt gemeten. Een ruwe muuropening, een bestaande raamopening en een gewenste buitenmaat zijn immers niet automatisch hetzelfde begrip. Duidelijke foto’s met herkenbare meetpunten kunnen je notities ondersteunen.

Meet op verschillende plaatsen wanneer de opening niet perfect recht lijkt en noteer de gevonden verschillen afzonderlijk. Leg bij elke maat vast tussen welke punten je hebt gemeten. Ook dorpels, binnenafwerking, gevelbekleding en andere aangrenzende bouwdelen kunnen belangrijk zijn om de aansluiting goed te begrijpen. Maak deze elementen zichtbaar op foto’s of een schets en houd de gemeten opening duidelijk gescheiden van de raamafmeting die je wilt aanvragen.

Omdat de raamvleugel naar buiten opent, moet er aan de buitenzijde voldoende vrije bewegingsruimte zijn. Controleer daarom de beoogde draaizone op uitstekende bouwdelen, buitenzonwering, balustrades, beplanting en andere obstakels. Denk ook aan elementen die je later nog wilt toevoegen. Hoeveel ruimte nodig is, hangt af van de uiteindelijke maat en positie van het raam en van de specifieke situatie rond de opening.

Maak op je schets ondubbelzinnig duidelijk waar de binnen- en buitenzijde liggen en vermeld dat de raamvleugel naar buiten opent. Gebruik pijlen alleen met een heldere legenda en markeer vaste bouwdelen die de beweging of aansluiting kunnen beïnvloeden. Noteer ook of je grenen of eiken wilt, met of zonder aluminiumbekleding. Zo kunnen de opening, de buitendraaiende beweging, de materiaaluitvoering en de maatwerkafmetingen afzonderlijk worden gelezen.

06

Visuele samenhang, materiaal en kleur

Het uiteindelijke raambeeld ontstaat uit de combinatie van houtsoort, eventuele aluminiumbekleding, kleur, handgreep, beglazing en roedenpatroon. Je kunt kiezen uit grenenhout, grenenhout met aluminiumbekleding, eikenhout of eikenhout met aluminiumbekleding. Grenen en eiken hebben elk een eigen houtkarakter, terwijl de aluminiumbekleding een aanvullende materiaalkeuze vormt. Bekijk de gewenste uitvoering altijd samen met de gevel, het interieur en de andere ramen of deuren in het project.

Kleur is een beschikbare keuze. Bepaal eerst of je het raam rustig wilt laten aansluiten bij de gevel, het dak, de deuren en andere ramen, of het juist als herkenbaar architectonisch element wilt inzetten. Kijk zowel naar de buitenzijde als naar het interieur. Een kleur kan naast baksteen anders worden ervaren dan naast pleisterwerk, hout of natuursteen. Binnen kunnen ook de wandkleur, vloer en raamdecoratie het totaalbeeld beïnvloeden.

De roeden bepalen hoeveel visuele geleding het glasvlak krijgt. Een uitvoering zonder roeden zorgt voor een sober raambeeld, terwijl een horizontale roede een lijn in de gevel kan opnemen en verticale roeden een ander ritme toevoegen. Gecombineerde patronen kunnen aansluiten bij bestaande raamverdelingen. Vergelijk bij renovatie een recht van voren genomen foto met de beschikbare patronen en let daarbij op terugkerende horizontale en verticale lijnen in de gevel.

Beoordeel een kleur bij voorkeur in samenhang met de omgeving waarin het raam komt. Vraag bij twijfel hoe de kleur wordt vastgelegd. Een staal of representatieve referentie kan nuttig zijn, maar vermijd een definitieve kleurbeoordeling op basis van uitsluitend een schermweergave.

07

Verwante raam- en deurtypes verkennen

Wanneer één raamvleugel niet bij de gewenste compositie past, kun je een 2-vleugelig draairaam (naar buiten openend) bekijken. Dat verwante type is eveneens verkrijgbaar in grenen, eiken en uitvoeringen met aluminiumbekleding, met isolerende beglazing met 2 of 3 glasbladen. Voor een gevel waarin een historische productstijl gewenst is, bestaat ook een tweevleugelige uitvoering in grenen of eiken. Vergelijk vooral het aantal raamvleugels, de materiaalkeuze en de beschikbare roedenpatronen.

Een Kombi-draairaam (naar buiten openend) combineert een vaste beglaasde sectie met één raamvleugel. Dat kan relevant zijn wanneer je binnen één raamcompositie zowel een vast glasdeel als een buitendraaiend deel wilt opnemen. Het Kombi-draairaam in historische stijl (naar buiten openend) volgt hetzelfde algemene combinatieprincipe en is beschikbaar in grenen of eiken. De standaarduitvoering is daarnaast verkrijgbaar met aluminiumbekleding. Bekijk per product welke roedenpatronen voor het vaste en het openende deel zijn voorzien.

Voor een andere openingsfunctie kun je het Tuimeldakraam of het 1-vleugelig verticaal taatsraam (naar buiten openend) bekijken. Het tuimeldakraam wordt bediend met een handgreep onderaan, is uitgevoerd in grenenhout met aluminiumbekleding en heeft isolerende beglazing met 2 glasbladen. Het verticale taatsraam biedt een ander bewegingsprincipe en is verkrijgbaar in grenen of eiken, telkens ook met aluminiumbekleding. Vergelijk deze types op basis van de voorziene opening, de bediening en het gewenste dagelijkse gebruik.

Wanneer de opening als doorgang naar buiten moet dienen, past een terrasdeur beter bij de functie dan een raam. De Buitendraaiende terrasdeur met één vleugel is beschikbaar in grenen of eiken, met of zonder aluminiumbekleding, en gebruikt SPILKA- en ASSA-beslag met een 3-puntsvergrendeling. Er is ook een historische uitvoering in grenen of eiken. Afhankelijk van het gekozen ontwerp zijn uitvoeringen met glas, roeden en een paneel beschikbaar. Vergelijk deuren en ramen daarom vanuit het beoogde gebruik en niet alleen vanuit hun visuele verwantschap.

2-vleugelig draairaam (naar buiten openend), 2-vleugelig draairaam in historische stijl (naar buiten openend), Kombi-draairaam (naar buiten openend), Kombi-draairaam in historische stijl (naar buiten openend), Tuimeldakraam, 1-vleugelig verticaal taatsraam (naar buiten openend), Buitendraaiende terrasdeur met één vleugel, Buitendraaiende terrasdeur in historische stijl met één vleugel.

08

Je aanvraag stap voor stap voorbereiden

Begin met een korte projectomschrijving. Vermeld waar het raam wordt voorzien, of het om nieuwbouw, vervanging of een andere projectsituatie gaat en welk resultaat je visueel zoekt. Noteer vervolgens dat je het 1-vleugelig draairaam (naar buiten openend) bedoelt. De exacte producttitel voorkomt verwarring met tweevleugelige, combinatie-, taats-, dakraam- of terrasdeurproducten. Voeg een overzichtsfoto en enkele detailfoto’s van de voorziene aansluiting toe als die beschikbaar zijn.

Maak daarna een leesbare maatschets. Benoem ieder meetpunt en geef aan welke lijnen tot de muuropening, afwerking of een bestaand element behoren. Houd de totale aangevraagde raamafmetingen apart van technische componentgegevens. Vermeld ook hoe je binnen- en buitenzijde op de schets hebt aangeduid. Een eenvoudige, correct gelabelde tekening is doorgaans nuttiger dan een uitgebreide schets waarin maatsoorten door elkaar lopen.

Leg vervolgens je productkeuzes vast. Schrijf op of je grenen of eiken verkiest en of je aluminiumbekleding wilt. Voeg je kleurvoorkeur, gewenste handgreep en gekozen roedenpatroon toe. Gebruik de volledige naam van het beschikbare patroon en verduidelijk de gewenste compositie met een schets wanneer dat nuttig is. Geef ook aan of je isolerende beglazing met 2 of 3 glasbladen wilt bespreken. Zo staan alle keuzes overzichtelijk bij elkaar zonder dat componentmaten en maatwerkafmetingen worden vermengd.

Controleer tot slot of alle onderdelen van je aanvraag op elkaar aansluiten. Komt de producttitel overeen met de gewenste buitendraaiende functie? Zijn alle maten gekoppeld aan duidelijke meetpunten? Heb je materiaal, eventuele aluminiumbekleding, kleur, handgreep, glasopbouw en roedenpatroon afzonderlijk vermeld? Maak ook bijzondere omstandigheden rond de opening zichtbaar op foto’s of een schets. Bundel alles in één overzichtelijke boodschap, zodat we je aanvraag efficiënt kunnen lezen en de gekozen uitvoering gericht met je kunnen bespreken.

Kan dit raam op maat worden besteld?

Ja. Maatwerkafmetingen behoren tot de beschikbare aankoopkeuzes. Bezorg ons zorgvuldig opgenomen maten en vermeld hoe je die hebt gemeten. Foto’s van de opening en de aansluitende bouwdelen helpen om je aanvraag duidelijk te maken, maar vervangen geen nauwkeurige maatopname.

Kan ik zelf een kleur kiezen?

Er is een kleurkeuze beschikbaar. Geef bij je aanvraag aan welke kleur of uitstraling je zoekt. Omdat kleuren op beeldschermen anders kunnen overkomen, kun je ook vragen hoe je de gekozen afwerking het best beoordeelt.

Kan ik een handgreep kiezen?

Ja, een handgreepkeuze behoort tot de beschikbare opties. Vermeld bij je aanvraag welke bediening en uitstraling je verkiest, zodat de handgreep samen met de kleur, het materiaal en het raambeeld kan worden bekeken. Voor het hang- en sluitwerk worden SPILKA en IPA vermeld.

Hoe kies ik een passende roedenindeling?

Kies eerst op basis van de gewenste raamverdeling en de benaming van het patroon. Denk vervolgens na over de verhouding tussen de ruitvlakken en de omliggende gevel. Een eenvoudige schets bij je aanvraag maakt duidelijk welke roedenindeling je bedoelt.

Hoe maak ik een keuze tussen de materiaaluitvoeringen?

Dat hangt af van de gewenste uitstraling, de toepassing en je voorkeur voor een uitvoering met of zonder aluminiumbekleding. Grenen en eiken hebben elk een eigen houtkarakter. Bespreek ook het verwachte onderhoud en de gekozen kleur voordat je beslist.

Welke beglazing kan ik voor dit raam aanvragen?

Dit raam is verkrijgbaar met isolerende beglazing met 2 of 3 glasbladen. De glasopbouw omvat een warmtereflecterende coating, een warme rand van het type CHR en argongas. Geef bij je aanvraag aan welke glasopbouw je wilt bespreken en welke aandachtspunten in jouw project belangrijk zijn.

Hoe verzorg ik het raam na plaatsing?

Vraag vóór onderhoud of reiniging welke productinstructies voor jouw gekozen uitvoering gelden. Zo kun je de aanbevolen werkwijze en geschikte onderhoudsmiddelen vooraf laten bevestigen.

Wanneer bekijk ik beter een verwant product?

Bekijk een verwant product wanneer je twee raamvleugels, een combinatie van een vaste beglaasde sectie en een raamvleugel, een tuimeldakraam, een verticaal taatsraam of een terrasdeur zoekt. Vergelijk daarbij de openingsfunctie, materiaaluitvoering, beglazing en mogelijke roedenpatronen van elk product. Zo vertrek je van het raam- of deurtype dat het best bij het beoogde gebruik past.

Bereid je aanvraag voor

Vertel ons welke muuropening, materiaaluitvoering, kleur, handgreep en roedenindeling je voor ogen hebt. Met duidelijke maten, enkele foto’s en informatie over de aansluiting kunnen we je aanvraag gericht bespreken. Zo brengen we de gewenste uitstraling en de praktische uitgangspunten van jouw raamproject overzichtelijk samen.
