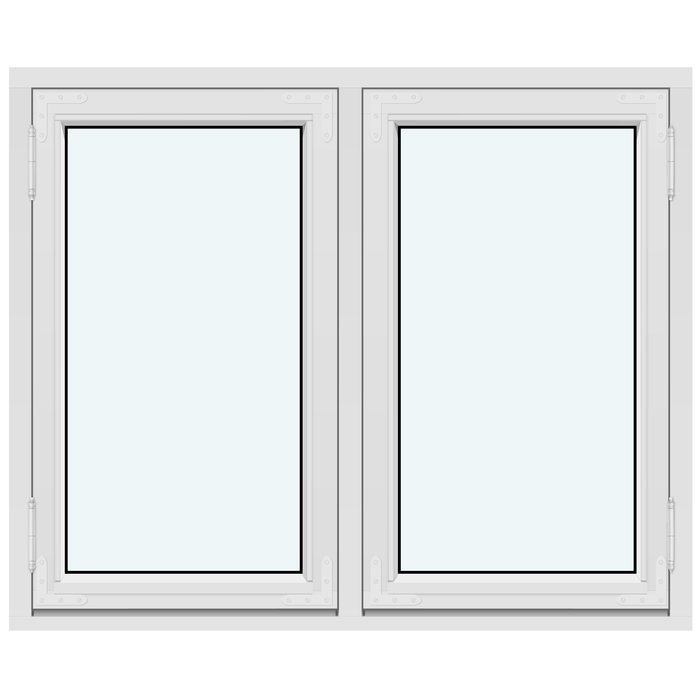

2-vleugelig draairaam in historische stijl (naar buiten openend)

Historische raamcompositie met naar buiten draaiende vleugels

2-vleugelig draairaam in historische stijl (naar buiten openend)

Een op maat gemaakt houten draairaam met twee vleugels, een keuze uit benoemde roedenpatronen, kleurkeuze en handgreepkeuze.

Openingswijze

Vleugels die naar buiten opendraaien

Houtsoort

Grenenhout of eikenhout

Glasopbouw

Glasunit met 2 of 3 glasbladen, coating, warm-edgeafstandhouder en argongas

Maatvoering

Op maat gemaakt

01

Bediening en dagelijks gebruik

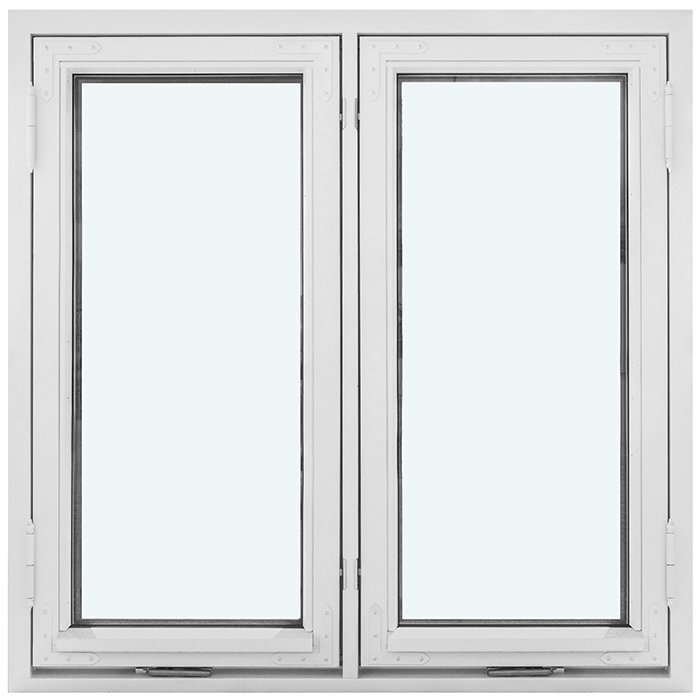

De twee raamvleugels draaien naar buiten open. Daarmee verschilt dit historische draairaam duidelijk van een naar binnen openend raam, een verticaal taatsraam of een tuimeldakraam. Houd bij je keuze rekening met de beweging aan de buitenzijde en met de manier waarop je het raam vanuit de ruimte wilt bedienen.

Je bedient het raam met de gekozen handgreep en het bijbehorende hang- en sluitwerk van SPILKA en IPA. De handgreep is een beschikbare keuze, zodat je zowel de bediening als de zichtbare afwerking in je aanvraag kunt meenemen. Kies een uitvoering die past bij het gebruik van de ruimte en bij de overige details van het schrijnwerk.

Open en sluit de vleugels rustig via de handgreep. Forceer het raam niet wanneer je weerstand voelt, maar controleer eerst of vuil of een voorwerp de beweging hindert. Door bereikbare bewegende delen en dichtingen regelmatig schoon te houden, blijft het raam aangenaam in het dagelijkse gebruik.

Denk vooraf na over wie het raam zal gebruiken en hoe vaak het wordt geopend. In een ruimte die je geregeld verlucht, verdient een goed bereikbare handgreep extra aandacht. Speelt het raam vooral een visuele rol in een historische gevel, bekijk dan ook zorgvuldig hoe de twee vleugels, de roeden en de omliggende gevelelementen op elkaar aansluiten.

De zwarte rubberen beglazingsdichtingen zorgen voor de aansluiting rond de glasunit. De algemene aanblik wordt daarnaast bepaald door het grenen- of eikenhout, de gekozen kleur, de vleugelindeling en het roedenpatroon. Beoordeel deze zichtbare elementen daarom samen wanneer je de gewenste uitvoering samenstelt.

02

Constructie, onderdelen en vastgelegde maten

Het raam is verkrijgbaar in grenenhout of eikenhout. Het kader heeft een opgegeven componentmaat van 105 × 57 mm en de vleugel van 76 × 65 mm. Deze afmetingen horen specifiek bij de genoemde raamonderdelen; de totale buitenmaat van het raam wordt op maat bepaald voor de bedoelde opening.

De montageboringen hebben een opgegeven maat van 14 mm. Dat is uitsluitend de maat van de boringen en niet van de aansluitvoeg, de plaatsingsruimte of het kader. Houd de componentmaten daarom duidelijk gescheiden van de maten van de bouwkundige opening en van de gewenste totale raamafmetingen.

Hout, glas en hang- en sluitwerk komen samen in de raamconstructie. Bij vervanging verdient ook de overgang naar behouden binnenafwerking aandacht. Een bestaande vensterbank of een afgewerkte dagkant kan het zicht op de rand van het oude kader beperken. Laat daarom de aansluiting beoordelen voordat je de uiteindelijke productmaat vastlegt; een foto van het gesloten raam toont die bouwkundige situatie maar gedeeltelijk.

Het hang- en sluitwerk is van SPILKA en IPA. De handgreep kan afzonderlijk worden gekozen en is zowel een bedieningsonderdeel als een zichtbaar detail. Neem je voorkeur daarom samen met de houtsoort, kleur en roedenverdeling op in je aanvraag, zodat de praktische en visuele keuzes één geheel vormen.

Dit draairaam is CE-gemarkeerd en wordt geleverd met 5 jaar garantie. De technische basis bestaat uit de houten raamconstructie, de vastgelegde kader- en vleugelmaten, de montageboringen, het hang- en sluitwerk en de beschreven glasunit. De uiteindelijke raamafmetingen volgen uit de maatwerkkeuze voor je project.

05

De bedoelde opening zorgvuldig beoordelen

Maatwerk begint met een nauwkeurig beeld van de opening waarin het raam moet komen. Meet niet alleen op één punt, maar noteer verschillen tussen meerdere meetplaatsen. Leg ook vast wat je precies hebt gemeten: de bouwkundige opening, een bestaand raamonderdeel of een gewenste eindmaat. Zonder die context kan een correct genoteerd getal toch verkeerd worden geïnterpreteerd. Foto’s en een eenvoudige schets kunnen je notities ondersteunen.

Omdat de vleugels naar buiten opendraaien, moet er aan de buitenzijde voldoende ruimte zijn voor hun beweging. Controleer de omgeving op diepe neggen, dorpels, balustrades, luiken, beplanting en andere vaste of verplaatsbare elementen. Hoeveel vrije ruimte nodig is, hangt af van de afmetingen van het maatwerkraam en de concrete situatie rond de opening.

Bekijk daarnaast de toestand en vorm van de aansluitende bouwdelen. Noteer of de randen zichtbaar recht lopen, of er materiaalovergangen zijn en waar de afgewerkte binnen- en buitenvlakken zich bevinden. Zulke informatie helpt om een opening begrijpelijk te documenteren, maar vormt nog geen montageplan. Een vakspecifieke beoordeling kan nodig zijn wanneer de bestaande toestand complex is of wanneer je twijfelt over het juiste meetreferentiepunt.

Als je een bestaand raam wilt vervangen, gebruik de zichtbare maat van dat raam dan niet automatisch als nieuwe bestelmaat. Kader, aansluitvoeg en afwerking kunnen delen van de werkelijke opening bedekken. Noteer welke onderdelen behouden blijven en welke worden verwijderd. Bij nieuwbouw is het even belangrijk om te vermelden of de opgegeven opening ruw, afgewerkt of nog aan verandering onderhevig is.

Breng ten slotte het gewenste roedenbeeld in verband met de beschikbare vorm en proporties. Een patroon dat op een schets evenwichtig lijkt, kan in een andere verhouding anders overkomen. Geef daarom zowel de maatnotities als je voorkeur voor de vleugel- en roedencompositie door. Zo kunnen maatwerk en visuele indeling samen worden besproken, zonder dat de ontwerpnaam als vervanging voor een nauwkeurige opmeting wordt gebruikt.

06

Visuele compositie, hout en kleurkeuze

De historische uitstraling ontstaat door het samenspel van de twee vleugels, het roedenpatroon, het hout, de kleur en de handgreep. Bekijk deze onderdelen niet als losse keuzes, maar als één compositie. Een eenvoudige gevelschets of duidelijke referentiefoto helpt om gewenste lijnen, verhoudingen en terugkerende details zichtbaar te maken.

Je kunt kiezen tussen grenenhout en eikenhout. Betrek bij die keuze vooral de gewenste uitstraling en de relatie met andere houten ramen, deuren of gevelelementen in het project. Wanneer meerdere openingen samen zichtbaar zijn, zorgt een consequente materiaalkeuze voor een duidelijke visuele samenhang.

Ook de kleur kan worden gekozen. Omschrijf bij je aanvraag zo concreet mogelijk welke kleurindruk of aansluiting je zoekt, bijvoorbeeld harmonie met bestaand schrijnwerk of contrast met de gevel. Voeg indien nuttig een referentie toe, maar houd rekening met verschillen in licht, schermweergave en fotografische omstandigheden.

De handgreep is een klein maar opvallend onderdeel van het raam. Stem de handgreep af op de kleur, de houtsoort en de andere zichtbare details van het project. De handgreepkeuze staat los van de vermelding van SPILKA en IPA: die namen hebben betrekking op het hang- en sluitwerk van het raam.

Werk van groot naar klein wanneer je de compositie bepaalt. Kies eerst de globale vleugel- en roedenverdeling en verfijn daarna met hout, kleur en handgreep. Wil je aansluiten bij een uitgesproken historisch gevelritme, dan kan het roedenpatroon juist het vertrekpunt vormen. In beide gevallen blijft de samenhang tussen alle zichtbare elementen doorslaggevend.

07

Verwante raam- en deurtypes herkennen

De verwante ramen en deuren verschillen in openingswijze, raamopbouw, materiaal of bediening. Vergelijk daarom eerst welk type bij de opening en het dagelijkse gebruik past. Kijk daarna naar de beschikbare beglazing, houtsoorten, roedenpatronen, kleur en handgreep. Zo vertrek je van functionele verschillen voordat je de visuele details afweegt.

Het Kombi-draairaam in historische stijl (naar buiten openend) combineert één vaste beglaasde sectie met één raamvleugel en is verkrijgbaar in grenenhout of eikenhout. Het Tuimeldakraam is een afzonderlijk dakvenster met een handgreep onderaan, grenenhout met aluminiumbekleding en isolerende beglazing met 2 glasbladen.

Het 1-vleugelig verticaal taatsraam (naar buiten openend) en het 2-vleugelig verticaal taatsraam (naar buiten openend) bieden een andere raamtypologie. Beide zijn verkrijgbaar in grenenhout of eikenhout, met of zonder aluminiumbekleding, en met isolerende beglazing met 2 of 3 glasbladen. Vergelijk deze types vooral op de gewenste bediening en raamcompositie.

Het 1-vleugelig raam (naar binnen openend) en het 2-vleugelig raam (naar binnen openend) openen naar binnen en hebben een kiepfunctie. Ze zijn verkrijgbaar in grenen of eik, ook met aluminiumbekleding, en gebruiken hang- en sluitwerk van Roto Frank. Ze zijn interessant wanneer een naar binnen gerichte openingswijze beter bij de ruimte past.

Voor een doorgang naar buiten kun je de Buitendraaiende terrasdeur met één vleugel of de Buitendraaiende terrasdeur in historische stijl met één vleugel bekijken. Beide hebben een naar buiten opendraaiende deurvleugel, beglazing met 2 of 3 glasbladen en een 3-puntsvergrendeling. De historische uitvoering is verkrijgbaar in grenenhout of eikenhout; bij het andere type zijn ook uitvoeringen met aluminiumbekleding beschikbaar. Kombi-draairaam in historische stijl (naar buiten openend), Tuimeldakraam, 1-vleugelig verticaal taatsraam (naar buiten openend), 2-vleugelig verticaal taatsraam (naar buiten openend), 1-vleugelig raam (naar binnen openend), 2-vleugelig raam (naar binnen openend), Buitendraaiende terrasdeur met één vleugel, Buitendraaiende terrasdeur in historische stijl met één vleugel.

08

Je aanvraag stap voor stap voorbereiden

Begin met een korte projectomschrijving. Vermeld waar het raam wordt toegepast, of het om een nieuwe opening of vervanging gaat en welke visuele relatie er is met bestaande ramen, deuren of gevelelementen. Je hoeft geen uitgebreid bouwverslag te schrijven. Een duidelijke context helpt al om te begrijpen welke keuzes voor jouw aanvraag het belangrijkst zijn.

Voeg vervolgens je maatnotities toe. Schrijf bij elke maat waarop ze betrekking heeft en ondersteun complexe openingen met een eenvoudige tekening of duidelijke foto’s. Vermeld ook of de maten door jou, een plaatser of een andere betrokkene zijn opgenomen. Daarmee beschrijf je alleen de herkomst en betekenis van je notities; je verandert ze niet automatisch in definitieve productmaten.

Kies daarna de gewenste houtsoort: grenenhout of eikenhout. Noteer aansluitend je kleurvoorkeur en de gewenste handgreep. Als je met bestaande elementen wilt afstemmen, voeg dan een bruikbare referentie toe. Houd er rekening mee dat een foto onder wisselend licht niet noodzakelijk volstaat om een kleur exact te definiëren. Formuleer daarom vooral het gewenste verband met de rest van het project.

Benoem vervolgens het gewenste roedenpatroon zoals het bij de beschikbare ontwerpen staat vermeld. Twijfel je tussen twee patronen, geef dan beide opties door en beschrijf welk visueel effect je zoekt. Een eenvoudige schets helpt om te tonen hoe je de lijnen over de twee raamvleugels wilt laten aansluiten bij de rest van de gevel.

Controleer ten slotte of je aanvraag de openingsrichting, maatcontext, materiaalkeuze, kleurvoorkeur, handgreep en roedenverdeling bevat. Vermeld eventuele andere raam- of deurtypes als afzonderlijke producten, zodat hun kenmerken niet met dit raam worden vermengd. Een beknopte, gestructureerde aanvraag maakt het eenvoudiger om open vragen te herkennen en de maatwerkkeuzes in hun juiste samenhang te bespreken.

Kan dit raam op maat worden gemaakt?

Ja. Dit raam wordt op maat gemaakt, zodat je aanvraag kan vertrekken van de afmetingen van de bedoelde opening. Meet op meerdere plaatsen en noteer eventuele verschillen. Laat de definitieve productmaat beoordelen in samenhang met de bouwkundige aansluiting en de gekozen plaatsingswijze.

Welke houtsoort kan ik kiezen?

Je kunt kiezen tussen grenenhout en eikenhout. Beide behoren tot de beschikbare materiaalkeuzes voor dit product. Welke houtsoort het best bij je project past, kun je beoordelen op basis van de gewenste uitstraling, kleurafwerking en samenhang met bestaande elementen.

Is een kleur naar keuze mogelijk?

Ja. Kleurkeuze behoort tot de beschikbare maatwerkopties. Geef bij je aanvraag zo concreet mogelijk aan welke kleurindruk je zoekt en of het raam moet aansluiten bij bestaand schrijnwerk, deuren of de gevel. Een referentie kan helpen om je voorkeur duidelijk te maken.

Welke beglazing is beschikbaar?

Je kunt kiezen voor een glasunit met 2 of 3 glasbladen. De opgegeven glasopbouw omvat een warmtereflecterende coating, een warm-edgeafstandhouder van het type CHR en argongas. Zwarte rubberen beglazingsdichtingen verzorgen de aansluiting op de houten raamonderdelen.

Kan ik de handgreep kiezen?

Ja, de handgreep is een beschikbare keuze. Neem je voorkeur samen met de houtsoort, kleur en roedenverdeling op in je aanvraag. SPILKA en IPA hebben betrekking op het hang- en sluitwerk; de handgreep blijft een afzonderlijke keuze.

Hoe onderhoud ik het raam in het dagelijks gebruik?

Gebruik een zachte, niet-schurende reinigingsmethode voor glas, hout en bereikbare onderdelen. Controleer geregeld of vuil zich ophoopt rond de bewegende delen en dichtingen. Stem het onderhoud van de houten afwerking af op de uiteindelijk gekozen kleur- en oppervlaktebehandeling.

In welke volgorde kies ik roeden, hout, kleur en handgreep?

Kies eerst de roedenverdeling die visueel bij de gevel, ruimte of bestaande ramen aansluit. Leg daarna materiaal, kleur en handgreep ernaast. Door die keuzes als één geheel te bekijken, voorkom je dat elk detail afzonderlijk goed lijkt maar de totale compositie onrustig wordt.

Kan ik meerdere ramen voor één project aanvragen?

Dat kan, maar neem dan per opening afzonderlijke maten, foto’s en aandachtspunten op. Vermeld ook welke kenmerken overal gelijk moeten blijven en waar je bewust wilt variëren. Zo kunnen de ramen als samenhangende groep worden besproken zonder verschillen tussen openingen te negeren.

Bereid je aanvraag voor

Bezorg ons de maatcontext van de opening en je voorkeur voor grenenhout of eikenhout, kleur, handgreep, beglazing en roedenpatroon. Voeg bij een renovatie gerust een schets of foto van de bestaande gevel toe. Neem contact met ons op om je 2-vleugelige, naar buiten draaiende maatwerkraam te bespreken.
