Kombi-draairaam (naar buiten openend)

Vaste beglazing en een opendraaiende vleugel in één compositie

Kombi-draairaam (naar buiten openend)

Stel een naar buiten opendraaiend kombi-draairaam samen met maatwerk, materiaal-, kleur-, beglazings- en raamkrukkeuze en een van de benoemde roedenpatronen.

Bediening

Naar buiten opendraaiende vleugel

Uitvoering

Maatwerk mogelijk

Materiaal

Grenen of eiken, met of zonder aluminiumbekleding

Beglazing

Glasunit met 2 of 3 glasbladen, coating, afstandhouder en argon

01

Bediening en dagelijks gebruik

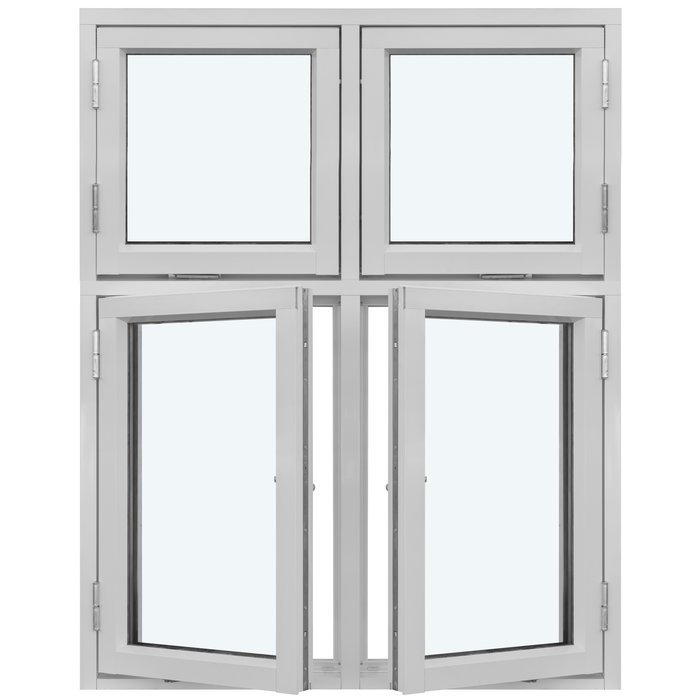

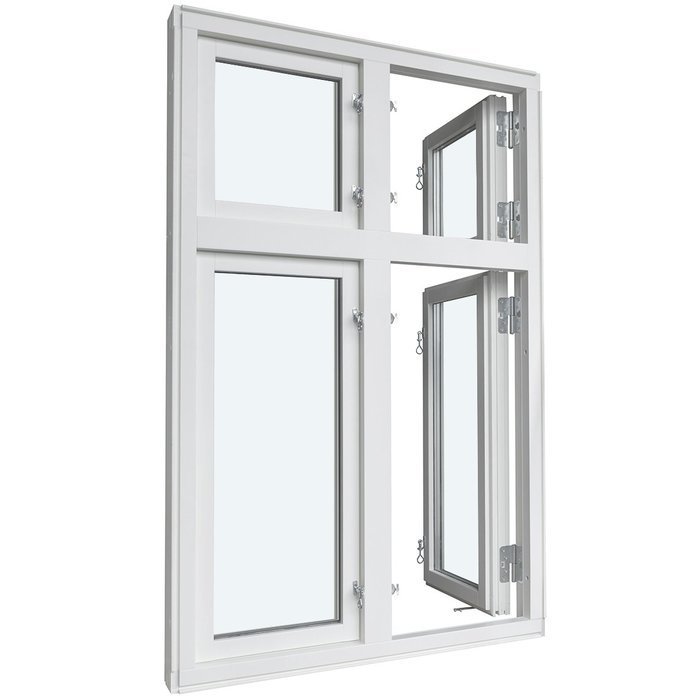

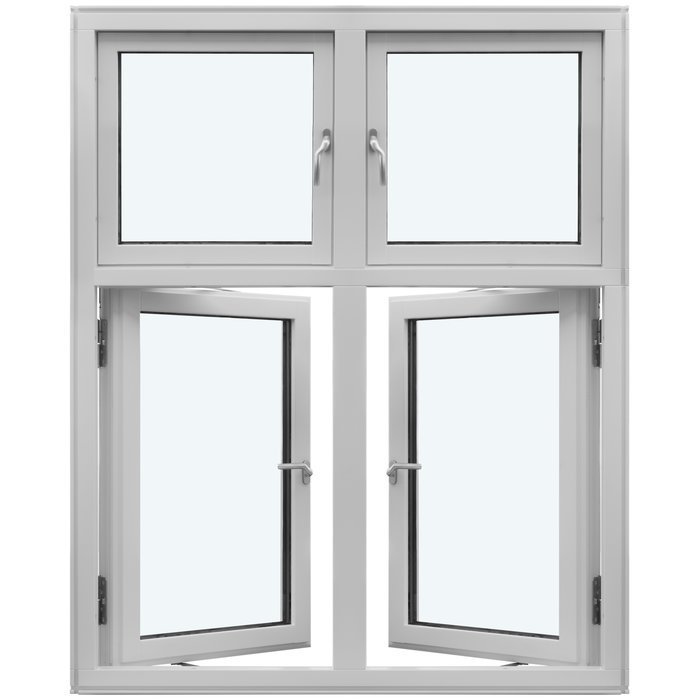

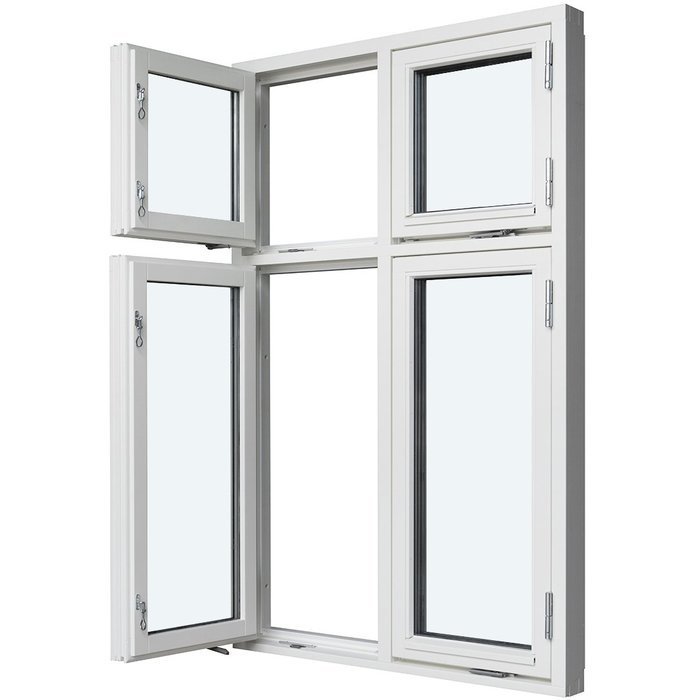

Dit kombi-draairaam bestaat functioneel uit twee verschillende delen: een vaste beglaasde sectie en een raamvleugel die naar buiten opendraait. De vaste sectie blijft tijdens het gebruik op haar plaats, terwijl de vleugel het bedienbare deel van de compositie vormt. Die taakverdeling is praktisch wanneer u in dezelfde raamopening zowel een permanente glaszone als een te openen deel wilt opnemen. Beoordeel bij de maatvoering en het ontwerp hoe beide zones samen passen bij de opening, het gebruik van de ruimte en het gewenste gevelbeeld.

De raamvleugel draait naar buiten open. Daardoor blijft de openingsbeweging aan de buitenzijde van de gevel, maar moet daar wel voldoende vrije ruimte zijn. Dit model heeft geen kiep-, schuif- of naar binnen draaiende functie. Controleer daarom vooraf of deze bediening past bij de plaats waar het raam wordt voorzien.

De vaste beglaasde sectie biedt een ononderbroken glaszone die niet hoeft te worden bediend. In combinatie met de opendraaiende vleugel ontstaat zo één raam met twee duidelijke functies. Het gekozen roedenpatroon kan de vaste sectie en de vleugel visueel met elkaar verbinden of net het verschil tussen beide delen benadrukken.

De gekozen uitvoering bepaalt welke oppervlakken en onderdelen in de compositie samenkomen: hout, eventuele aluminiumbekleding, glas, zwarte rubberen beglazingsdichtingen, een raamkruk en, afhankelijk van het ontwerp, roeden.

02

Constructie, materialen en componentmaten

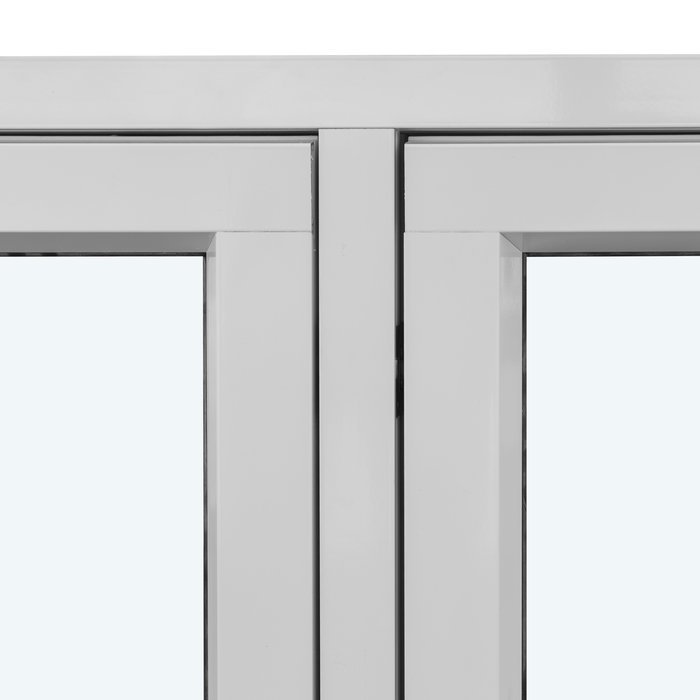

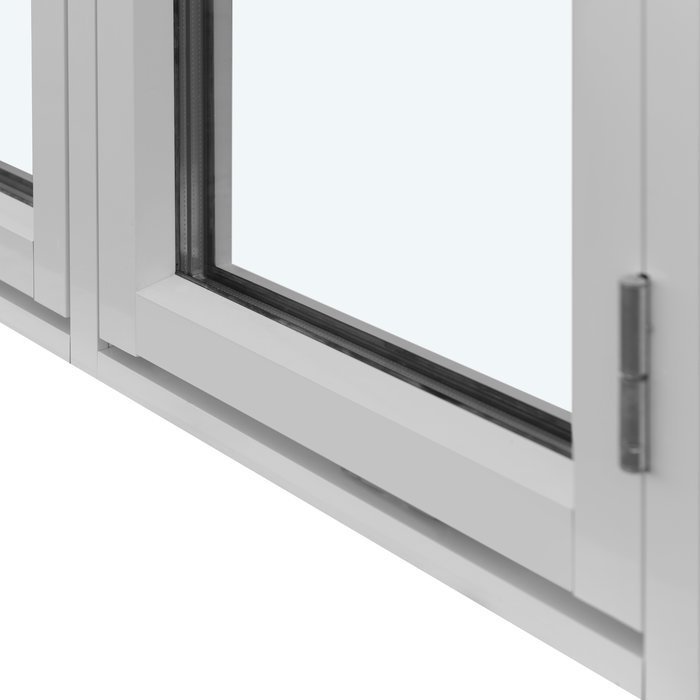

Het kader heeft een componentmaat van 105 × 57 mm. Bij een uitvoering met aluminiumbekleding bedraagt de kadermaat 115 × 57 mm. De vleugel meet 76 × 65 mm; met aluminiumbekleding is de vleugelmaat 86 × 65 mm. De montageboringen hebben een diameter van 14 mm. Deze cijfers horen telkens bij het genoemde onderdeel en zijn dus niet de breedte, hoogte of diepte van het volledige raam. Houd de maatwerkafmetingen van uw raam en de maten van kader, vleugel en montageboringen daarom duidelijk van elkaar gescheiden.

Voor het materiaal kiest u uit grenenhout, grenenhout met aluminiumbekleding, eikenhout of eikenhout met aluminiumbekleding. Daarmee kunt u de houtsoort en de keuze voor wel of geen aluminiumbekleding afstemmen op het gewenste raambeeld. De kleur kiest u afzonderlijk. Noteer houtsoort, bekleding en kleur altijd samen in uw aanvraag, zodat duidelijk is welke uitvoering u voor ogen hebt.

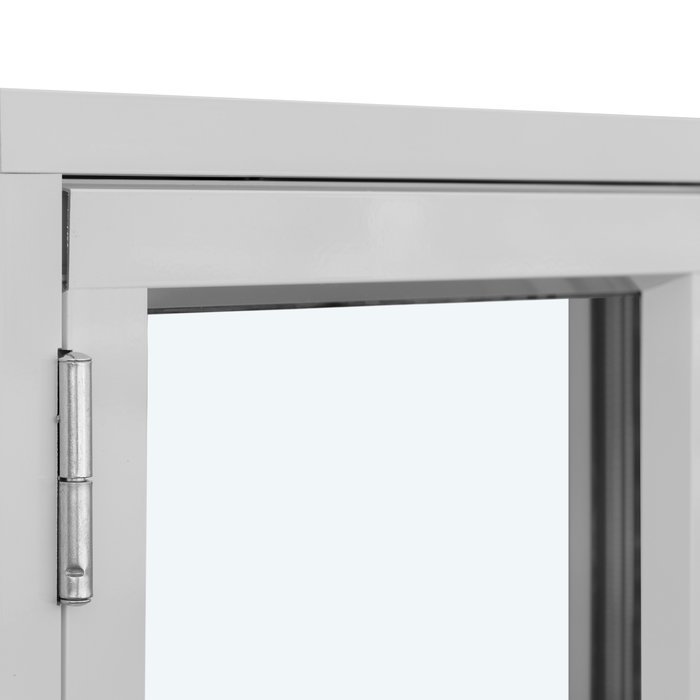

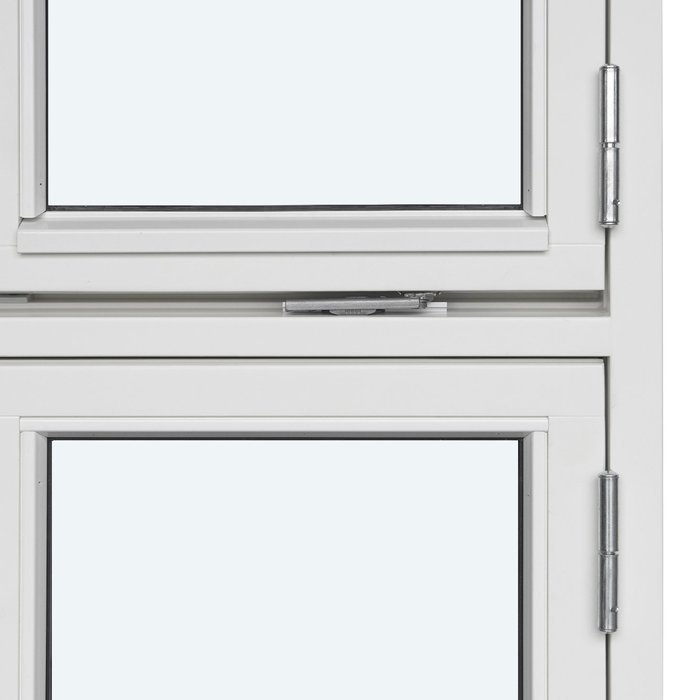

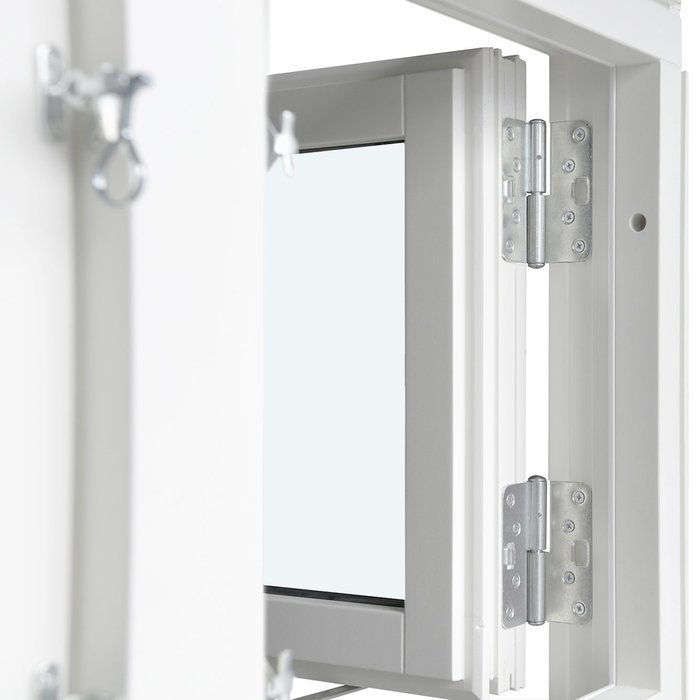

De beglazing is verkrijgbaar als glasunit met 2 of 3 glasbladen en omvat een warmtereflecterende coating, een warm-edge-afstandhouder van het type CHR en argongas. Voor de beglazingsdichtingen wordt zwart rubber gebruikt. Het hang- en sluitwerk bestaat uit componenten van SPILKA en IPA. Daarnaast kunt u een raamkruk kiezen die bij uw gewenste uitvoering past.

Het kombi-draairaam is CE-gemarkeerd en wordt geleverd met 5 jaar garantie. Voor een maatwerkbestelling blijven de correcte projectmaten het uitgangspunt: vermeld de openingsmaten, leg uit hoe u hebt gemeten en maak duidelijk of de opening al is afgewerkt. Zo kunnen de maatwerkafmetingen worden beoordeeld zonder verwarring met de afzonderlijke componentmaten van het kader, de vleugel en de montageboringen.

05

De bedoelde opening beoordelen

Begin bij de werkelijke bouwopening waarin het kombi-draairaam moet komen. Meet zorgvuldig en leg vast waar u precies hebt gemeten. Noteer niet alleen losse waarden, maar geef ook aan of het om een afgewerkte opening of een opening vóór verdere afwerking gaat. Omdat het raam op maat kan worden gemaakt, vormt correcte projectinformatie de basis voor de verdere samenstelling. Verwar de openingsmaten nooit met de componentmaten van kader, vleugel of montageboringen uit de technische gegevens.

De vleugel draait naar buiten open. Controleer daarom aan de buitenzijde of haar volledige beweging mogelijk is. Denk aan vaste bouwdelen, uitstekende elementen, beplanting, zonwering, leuningen of andere voorwerpen die zich in het draaigebied kunnen bevinden. Ook de manier waarop u de ruimte rond de gevel gebruikt, kan relevant zijn. Een pad of verblijfszone vlak bij het raam vraagt bijvoorbeeld om een bewuste beoordeling van de uitzwaaiende vleugel.

Maak voor uw aanvraag een eenvoudige aanzichtschets waarop u het vaste beglaasde deel, de opendraaiende vleugel en het gewenste roedenpatroon duidelijk aanduidt. Noteer ook welke zijde u als binnenzijde en welke als buitenzijde beschouwt. Bespreek vervolgens welke beschikbare uitvoering bij uw opening en gebruikssituatie past. Zo wordt de compositie niet vanuit een verkeerd kijkpunt geïnterpreteerd en blijft de uitwaartse openingsrichting helder.

Breng ook de bestaande aansluitingen en de geplande afwerking rond de opening in kaart. Dorpels, gevelafwerking, zonwering, leuningen, beplanting en andere nabijgelegen elementen kunnen belangrijk zijn bij de beoordeling van een naar buiten opendraaiende vleugel. Voeg bij voorkeur duidelijke foto’s, een schets en de gemeten waarden toe en vermeld waar het raam wordt voorzien. Met die projectcontext kunnen uw maatwerkkeuzes gerichter worden besproken.

06

Visuele compositie, hout en kleur

Het visuele karakter van dit raam ontstaat uit de samenwerking tussen de vaste beglaasde sectie, de opendraaiende vleugel, het materiaal, de kleur en het gekozen roedenpatroon. Een uitvoering zonder roeden legt de nadruk op grotere onverdeelde glaszones. Horizontale roeden kunnen de compositie in de breedterichting ordenen, terwijl verticale roeden een opgaande lijn toevoegen. Een combinatie van beide maakt de onderverdeling nadrukkelijker.

Grenenhout en eikenhout hebben elk een eigen materiaaluitstraling. Beide houtsoorten zijn ook verkrijgbaar met aluminiumbekleding. Stem de keuze af op het gewenste karakter van het raam en op de andere gevelelementen. Voor een rustig geheel kunt u hout, kleur en een eenvoudig roedenpatroon combineren. Wilt u meer ritme in het raambeeld, dan kunt u een patroon met horizontale en verticale roeden overwegen.

U kunt de kleur van het raam kiezen. Omschrijf uw voorkeur zo nauwkeurig mogelijk in uw aanvraag en voeg eventueel een kleurreferentie van andere ramen, deuren of gevelelementen toe. Vermeld tegelijk of u grenenhout of eikenhout wenst en of de uitvoering aluminiumbekleding moet krijgen. Door deze keuzes samen te noteren, kan de kleur in de context van de volledige materiaalcombinatie worden bekeken.

Beoordeel een roedenpatroon altijd over de volledige raamcompositie. Roeden in beide secties kunnen een doorlopend lijnritme creëren, terwijl roeden uitsluitend in de vleugel het verschil tussen het vaste en bedienbare deel sterker kunnen accentueren. Het uiteindelijke effect hangt ook af van de maatwerkafmetingen. Teken daarom de vaste sectie, de vleugel en de gekozen roeden bij voorkeur op verhouding binnen de werkelijke opening.

07

Andere producttypes om te verkennen

Dit kombi-draairaam is de logische keuze wanneer u één vaste beglaasde sectie wilt combineren met één naar buiten opendraaiende raamvleugel. Heeft uw project een andere bediening of een deurfunctie nodig, vergelijk dan eerst de basiswerking van de verwante producttypes. Zo maakt u een gerichte voorselectie voordat u materiaal, beglazing, maatwerk en vormgeving verder uitwerkt.

Voor een dakopening kunt u het tuimeldakraam bekijken: dat is een tuimelvenster met een handgreep onderaan, uitgevoerd in grenenhout met aluminiumbekleding en isolerende beglazing met 2 glasbladen. Bij de verticale taatsramen zijn zowel een enkelvleugelige als een dubbelvleugelige naar buiten openende uitvoering beschikbaar. Wie liever naar binnen opent, kan kiezen uit een enkelvleugelig of dubbelvleugelig raam met kiepfunctie.

Voor een project met een specifieke brandwerende raamoplossing is er het naar binnen openende brandwerende raam EI30 in eikenhout. Als de opening als doorgang naar een terras moet dienen, kunt u een buitendraaiende terrasdeur met één vleugel overwegen. Die is verkrijgbaar als reguliere uitvoering en als uitvoering in historische stijl. Vergelijk elk product op zijn eigen bediening, materiaalkeuzes, beglazing en beschikbare ontwerpen.

Bepaal eerst of uw opening vraagt om een kombi-raam, dakraam, verticaal taatsraam, naar binnen openend raam, brandwerend raam of terrasdeur. Kijk daarna naar het aantal vleugels, de openingsrichting en de gewenste vaste of bedienbare zones. Met die volgorde voorkomt u dat vormgeving de aandacht afleidt van de benodigde basisfunctie. Hieronder vindt u de verwante producten die u verder kunt bekijken:

Tuimeldakraam, 1-vleugelig verticaal taatsraam (naar buiten openend), 2-vleugelig verticaal taatsraam (naar buiten openend), 1-vleugelig raam (naar binnen openend), 2-vleugelig raam (naar binnen openend), Brandwerend raam EI30 (naar binnen openend), Buitendraaiende terrasdeur met één vleugel, Buitendraaiende terrasdeur in historische stijl met één vleugel.

08

Uw aanvraag in duidelijke stappen voorbereiden

Start met een korte projectomschrijving. Noteer waar het raam wordt voorzien, hoe u de binnen- en buitenzijde definieert en welk deel vast beglaasd moet zijn. Vermeld uitdrukkelijk dat u het Kombi-draairaam (naar buiten openend) bedoelt. Voeg vervolgens de zorgvuldig opgenomen openingsmaten en uw meetmethode toe. Een eenvoudige schets met de positie van het vaste deel en de raamvleugel helpt om uw kijkrichting begrijpelijk te maken.

Kies daarna het materiaal: grenenhout of eikenhout, met of zonder aluminiumbekleding. Noteer uw gewenste kleur afzonderlijk. Selecteer ook de beglazingsopbouw en neem de volledige naam van het gewenste roedenpatroon over. Verkorte omschrijvingen zoals ‘kruisroeden’ of ‘verticale verdeling’ kunnen belangrijke informatie missen, omdat de vaste sectie en de vleugel niet in elk ontwerp hetzelfde patroon hebben.

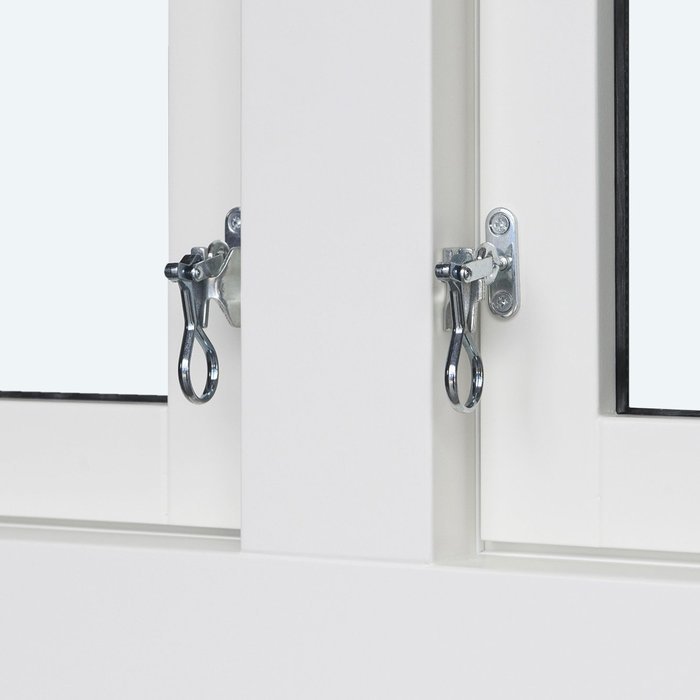

Vul uw aanvraag aan met uw voorkeur voor de raamkruk. Controleer vervolgens of de naar buiten opendraaiende vleugel vrij kan bewegen en vermeld relevante elementen rond de opening, zoals zonwering, beplanting, leuningen of een nabijgelegen loopzone. Voeg eventueel foto’s toe voor extra context, maar zorg dat alle essentiële maten en keuzes ook duidelijk in tekst of op de schets staan.

Doe tot slot een samenhangscontrole. Stemt de plaats van de vleugel overeen met uw gebruiksdoel? Past het roedenpatroon bij de bedoelde vaste en bedienbare zone? Zijn houtsoort, aluminiumbekleding en kleur zonder tegenstrijdigheid genoteerd? Is duidelijk welke maat de opening beschrijft? Met die beknopte controle maakt u van losse voorkeuren een bruikbare aanvraag. Wij kunnen het gesprek dan richten op uw gekozen raamcompositie, in plaats van eerst onduidelijke uitgangspunten te moeten reconstrueren.

Is dit kombi-draairaam op maat verkrijgbaar?

Ja. U kunt het kombi-draairaam op maat laten uitvoeren. Neem de opening zorgvuldig op en vermeld hoe de maten zijn bepaald. Bij twijfel kunt u ons eerst uw projectinformatie bezorgen, zodat uw aanvraag op de juiste uitgangspunten steunt.

Kan ik een kleur kiezen?

Ja. Er is een kleurkeuze beschikbaar. Vermeld in uw aanvraag de gewenste kleur of visuele richting. We kunnen die voorkeur dan samen met het gekozen hout en een eventuele aluminiumbekleding bekijken.

Kan ik de raamkruk kiezen?

Ja, u kunt een raamkruk kiezen. Vermeld uw voorkeur samen met de maatvoering, het materiaal, de kleur, de beglazing en het roedenpatroon, zodat alle onderdelen van uw raamcompositie in één aanvraag kunnen worden beoordeeld.

Wat betekent ‘kombi’ bij dit raam?

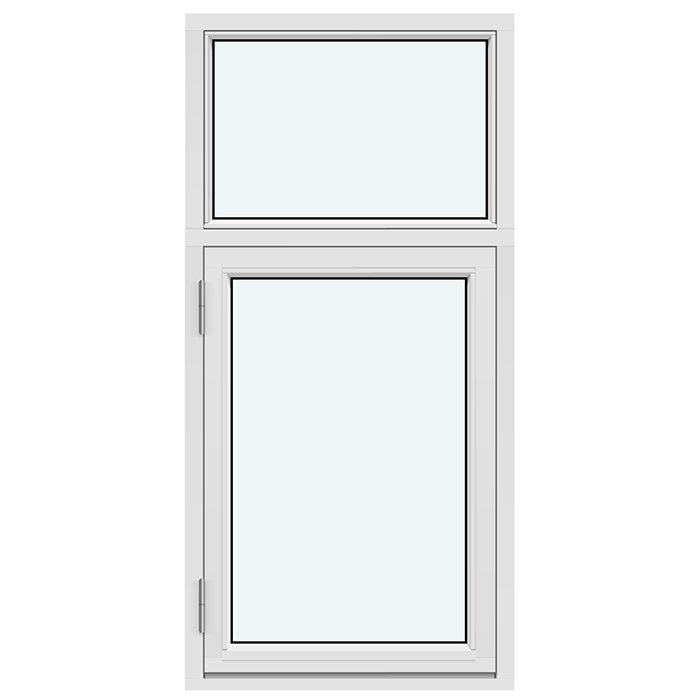

Het raam heeft een vaste beglaasde sectie en een naar buiten opendraaiende vleugel. Die combinatie laat u een vaste en een bedienbare zone in dezelfde compositie opnemen, met een roedenpatroon dat u uit de benoemde ontwerpen kiest.

Uit welke materialen kan ik kiezen?

U kunt kiezen uit grenenhout of eikenhout, telkens met of zonder aluminiumbekleding. Stem deze keuze af op de gewenste uitstraling en vermeld ook uw kleurvoorkeur, zodat materiaal en kleur samen kunnen worden bekeken.

Welke beglazing is verkrijgbaar?

Het kombi-draairaam is verkrijgbaar met een glasunit met 2 of 3 glasbladen. De beglazingsopbouw omvat een warmtereflecterende coating, een warm-edge-afstandhouder van het type CHR en argongas. Rond de beglazing worden zwarte rubberen dichtingen gebruikt.

Hoeveel garantie krijg ik op dit raam?

U krijgt 5 jaar garantie op het kombi-draairaam. Het product is bovendien CE-gemarkeerd.

Welke informatie voeg ik het best bij mijn aanvraag?

Voeg minstens de zorgvuldig opgenomen openingsmaten, uw meetmethode, materiaalvoorkeur, kleur, beglazingskeuze, raamkruk en het volledige gewenste roedenpatroon toe. Vermeld ook hoe u de binnen- en buitenzijde definieert en welke obstakels zich eventueel in het draaigebied van de naar buiten opendraaiende vleugel bevinden. Foto’s en een eenvoudige aanzichtschets kunnen extra context bieden.

Bespreek uw raam op maat

Klaar om uw kombi-draairaam concreet te maken? Bezorg ons de juiste openingsmaten, uw voorkeur voor materiaal, kleur, beglazing, roedenpatroon en raamkruk. We bekijken samen hoe die keuzes één samenhangende raamcompositie vormen. Zo vertrekt uw aanvraag vanuit duidelijke projectinformatie en kunnen we gericht antwoorden over dit naar buiten opendraaiende maatwerkraam.
