Passiefhuisraam met zeer lage Uw-waarde (naar buiten openend)

Naar buiten openend passiefhuisraam voor een doordachte gevelopbouw

Passiefhuisraam met zeer lage Uw-waarde (naar buiten openend)

Kies maatvoering, kleur, handgreep en een benoemd roedenpatroon voor een raam met een ophefbare vleugel, isolerende beglazing en een constructie in grenen met speciaal thermisch performant materiaal.

Openingswijze

Naar buiten openende, ophefbare vleugel

Materiaal

Grenen met speciaal thermisch performant materiaal

Beglazing

Isolerende beglazing met warmtereflecterende coating

Markering

CE-gemarkeerd

01

Bediening en dagelijks gebruik

Dit raam heeft één naar buiten openende, ophefbare vleugel. Bij het openen beweegt de vleugel van het interieur weg en komt ze omhoog. Daardoor verschilt de bediening van die van een vast raam en van andere naar buiten openende raamtypes. Gebruik in plannen en aanvragen de volledige producttitel en vermeld de ophefbare vleugel uitdrukkelijk, zodat meteen duidelijk is voor welk raamtype je kiest.

De naar buiten openende beweging is belangrijk bij de beoordeling van de gebruikssituatie. Bekijk daarom vooraf hoeveel vrije ruimte aan de buitenzijde beschikbaar is en welke gevelelementen, planten, meubels of doorgangen zich nabij het raam bevinden. Houd binnen rekening met de bereikbaarheid van de gekozen handgreep en met de plaats van meubels, werkbladen of raamtextiel. Zo stem je de bevestigde openingsfunctie af op de concrete ruimte zonder het raam een andere bedieningswijze toe te schrijven.

Je kunt de handgreep als aankoopkeuze in je aanvraag opnemen. Het raam is uitgerust met SPILKA-hang- en sluitwerk, terwijl de handgreep een afzonderlijk onderdeel van de samenstelling is. Stem haar desgewenst visueel af op de raamkleur en de gekozen roedeverdeling. Noteer beide gegevens apart, zodat het onderscheid tussen de gewenste handgreep en het hang- en sluitwerk duidelijk blijft.

Denk bij de plaatsing ook aan de manier waarop de ruimte dagelijks wordt gebruikt. Een goed bereikbare handgreep en voldoende bewegingsruimte aan de buitenzijde maken het raam praktisch in de gekozen omgeving. Binnen kan de naar buiten openende vleugel interessant zijn waar je de directe ruimte voor het raam vrij wilt houden, maar meubels, werkbladen, kranen en raamtextiel kunnen de bereikbaarheid nog altijd beïnvloeden. Neem die elementen mee op een eenvoudige projectschets.

02

Constructie, componentmaten en technische kerngegevens

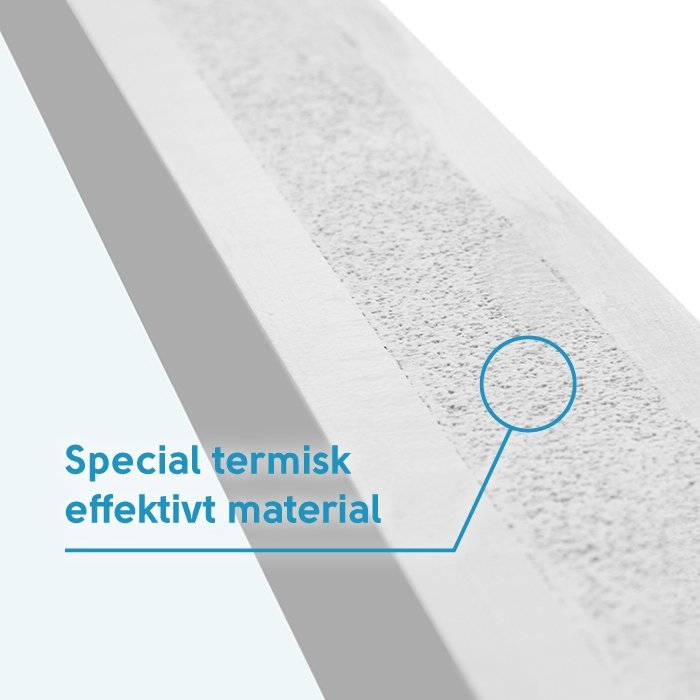

De raamconstructie combineert grenen met een speciaal thermisch performant materiaal. Het kader heeft een componentmaat van 105 × 57 mm en de vleugel een componentmaat van 90 × 65 mm. Deze afmetingen horen specifiek bij het kader en de vleugel; het zijn geen totale breedte- of hoogtematen van het raam. Voor een maatwerkaanvraag heb je daarom daarnaast de correct gelabelde maten van de beoogde opening of de gewenste productmaten nodig.

De montageboringen hebben een maat van 14 mm. Bewaar dit gegeven in je technische notities apart van de kadermaat, de vleugelmaat en de maatvoering van het volledige raam. Een overzicht met een duidelijke omschrijving naast elk getal voorkomt verwarring: noteer bijvoorbeeld expliciet of een maat bij de bouwopening, het afgewerkte muuroppervlak, het gewenste raam, het kader, de vleugel of de montageboringen hoort.

Het raam is CE-gemarkeerd, wordt uitgevoerd met SPILKA-hang- en sluitwerk en heeft 5 jaar garantie. Samen met de materiaalomschrijving en componentmaten vormen dit de belangrijkste technische gegevens voor je productoverzicht. Noteer daarnaast de gekozen maatwerkafmetingen, kleur, handgreep en roedeverdeling, zodat de vaste productkenmerken en jouw persoonlijke keuzes samen één duidelijke raamconfiguratie vormen.

Neem in plannen of aanvragen steeds de exacte producttitel op en groepeer de informatie per onderwerp. Zet de totale maatvoering bij de maatwerkgegevens, vermeld 105 × 57 mm uitsluitend bij het kader en 90 × 65 mm bij de vleugel, en houd de montageboringen van 14 mm als afzonderlijk technisch gegeven. Voeg daarna de kleur, handgreep en volledige naam van het roedenpatroon toe. Zo ontstaat een leesbaar overzicht waarin elke maat en keuze ondubbelzinnig aan het juiste onderdeel is gekoppeld.

05

De beoogde opening en buitenruimte beoordelen

Begin bij de opening waarin het raam moet komen. Meet zorgvuldig en noteer bij elke maat of het om de ruwe bouwopening, de afgewerkte opening of een gewenste productmaat gaat. Omdat het raam op maat verkrijgbaar is, vormt die omschrijving de basis van een bruikbare aanvraag. Meet op meerdere relevante plaatsen als de opening niet overal gelijk lijkt en leg je meetbasis vast, zodat de kleinste en grootste gemeten waarden herkenbaar blijven zonder ze met de componentmaten van het raam te verwarren.

De vleugel opent naar buiten. Controleer daarom de vrije buitenruimte over het volledige bewegingsgebied dat voor jouw gekozen raam relevant kan zijn. Denk aan uitstekende gevelelementen, dakranden, regenafvoer, balustrades, planten, buitenmeubilair en doorgangen. Dit zijn projectafhankelijke aandachtspunten, geen onderdelen van het raam. Een vrije beginsituatie is vooral belangrijk wanneer de buitenzijde later nog wordt ingericht of wanneer naast het raam regelmatig mensen passeren.

Bekijk ook de bereikbaarheid van de handgreep aan de binnenzijde. Een werkblad, meubel, kraan, decoratief object of raamtextiel kan de dagelijkse bediening beïnvloeden, ook al beweegt de vleugel naar buiten. Teken de geplande inrichting desgewenst mee op je eigen projectschets. Zo beoordeel je de gebruikssituatie als geheel zonder een andere openingsfunctie aan het raam toe te schrijven.

Leg ten slotte vast hoe het raam in de gevel is georiënteerd en vanwaar je binnen naar buiten kijkt. Foto’s en een eenvoudige schets kunnen aangrenzende bouwdelen, de beschikbare buitenruimte en de binnenzijde herkenbaar maken. Duid duidelijk aan wat al aanwezig is en wat nog gepland wordt. Een overzichtelijke combinatie van gelabelde maten, beelden en korte toelichtingen geeft meer context dan een reeks losse afmetingen zonder vermelding van hun betekenis.

06

Visuele compositie, kleur en handgreep

De visuele compositie wordt in de eerste plaats bepaald door de totale maatvoering, de verhouding van de vleugel binnen het kader en het gekozen roedenpatroon. Een uitvoering zonder roeden legt de nadruk op een onverdeeld glasaanzicht, terwijl horizontale en verticale roeden extra lijnen in de raamcompositie brengen. Welke keuze passend is, hangt af van jouw gevel en interieur; de designnamen zelf leggen geen architectuurstijl op.

Kleurkeuze is beschikbaar voor dit raam. Bekijk de gewenste kleur samen met de gevelmaterialen, ander schrijnwerk en zichtbare interieurelementen in plaats van ze geïsoleerd te beoordelen. Licht, schaduw en omliggende oppervlakken kunnen de kleurwaarneming beïnvloeden. Vermeld daarom een zo duidelijk mogelijke kleurreferentie in je aanvraag en laat meteen nagaan welke passende kleuruitvoering voor jouw raam kan worden gekozen.

Ook de handgreep kan worden gekozen. Hoewel ze kleiner is dan de andere raamelementen, is ze zichtbaar en wordt ze bij elke bediening aangeraakt. Je kunt haar laten aansluiten bij de raamkleur en andere beslagdetails in de ruimte of bewust als accent gebruiken. Noteer deze keuze apart van het SPILKA-hang- en sluitwerk waarmee het raam is uitgerust, zodat beide onderdelen correct in je aanvraag worden onderscheiden.

Breng de maatvoering, kleur, handgreep en volledige naam van het roedenpatroon samen in één visueel overzicht. Vergelijk die combinatie met aangrenzende ramen, deuren, gevelmaterialen en lijnen die vanuit het interieur zichtbaar blijven. Een uitvoering zonder roeden geeft een ander ritme dan een patroon met meerdere horizontale en verticale roeden, terwijl de gekozen kleur het raam meer kan laten aansluiten of opvallen. Door alle zichtbare keuzes samen te beoordelen, krijg je een samenhangender beeld van de gewenste maatwerkuitvoering.

07

Vergelijk vaste ramen, opengaande ramen en terrasdeuren

De gerelateerde producten helpen je eerst de juiste productcategorie te bepalen. Vaste ramen zijn bedoeld voor plaatsen waar geen opengaande vleugel nodig is en zijn ook verkrijgbaar in ronde, halfronde, driehoekige en schuine vormen. Dit passiefhuisraam heeft daarentegen een naar buiten openende, ophefbare vleugel. Begin een vergelijking daarom bij de gewenste functie en vorm, en vergelijk daarna pas de materialen, beglazing en beschikbare maatwerkkeuzes van het specifieke model.

Bij de vaste ramen vind je naast het rechthoekige model ook bijzondere raamvormen voor specifieke gevelopeningen. Afhankelijk van het gekozen vaste raam komen grenen, eiken en uitvoeringen met aluminiumbekleding voor, evenals beglazing met twee of drie glasbladen. Die varianten kunnen interessant zijn wanneer een deel van je project niet open hoeft. Voor elk raamtype gelden echter eigen materiaal- en beglazingsgegevens, dus stel de producten afzonderlijk samen.

Het assortiment bevat ook andere naar buiten openende raamtypes, waaronder een tuimelraam en een uitzetraam. Die modellen bieden hun eigen materiaalkeuzes en zijn verkrijgbaar met isolerende beglazing met twee of drie glasbladen. Ze vormen een nuttig vergelijkingspunt wanneer je vooral de openingsfunctie onderzoekt. Kies niet alleen op basis van een vergelijkbare productnaam, maar controleer per model de vleugelwerking, glasopbouw, componentmaten en beschikbare uitvoeringen.

Heb je naast ramen ook een doorgang naar buiten nodig, dan kun je de gerelateerde buitendraaiende terrasdeuren bekijken. Zowel de reguliere uitvoering met één vleugel als de uitvoering in historische stijl gebruikt SPILKA- en ASSA-hang- en sluitwerk met een 3-puntsvergrendeling. Afhankelijk van het ontwerp kan een paneel deel uitmaken van de deur. Behandel de terrasdeur als een afzonderlijk product en stem haar kleur, handgreep en visuele verdeling vervolgens af op de ramen in hetzelfde project.

Vast raam (niet te openen), Rond vast raam (niet te openen), Halfrond vast raam (niet te openen), Vaste driehoekige en schuine ramen (niet te openen), Tuimelraam (naar buiten openend), Uitzetraam (naar buiten openend), Buitendraaiende terrasdeur met één vleugel, Buitendraaiende terrasdeur in historische stijl met één vleugel.

08

Je aanvraag stap voor stap voorbereiden

Start met de exacte producttitel en noteer dat je een naar buiten openende, ophefbare vleugel wenst. Voeg daarna de maatvoering toe en vermeld ondubbelzinnig waarop elke aangeleverde maat betrekking heeft. Een eenvoudige schets met herkenbare binnen- en buitenzijde kan helpen om je eigen informatie te ordenen. Houd productgegevens en maten van de bouwsituatie in afzonderlijke blokken, zodat ze niet door elkaar worden gelezen.

Kies vervolgens één van de benoemde designs. Neem de volledige naam met het juiste aantal horizontale en verticale roeden over. Voeg je gewenste kleur en handgreep als afzonderlijke keuzes toe. Als de kleur moet aansluiten bij bestaand schrijnwerk, noteer dan welke referentie je gebruikt. Vermijd algemene woorden zoals “dezelfde kleur” zonder aan te geven waarmee je vergelijkt, want zulke omschrijvingen verliezen snel hun betekenis wanneer meerdere elementen in het project voorkomen.

Bundel daarna contextinformatie over de beoogde opening. Duid op foto’s of een schets aan waar het raam komt en welke aangrenzende elementen relevant zijn. Schrijf feitelijk op wat al aanwezig is en wat nog gepland wordt. Je hoeft geen montageoplossing te bedenken om een nuttige aanvraag te maken; een duidelijke weergave van de situatie, de gewenste productsamenstelling en je eigen meetbasis vormt een betere voorbereiding.

Voer tot slot een korte volledigheidscontrole uit. Staat de volledige producttitel vermeld en is de naar buiten openende, ophefbare vleugel duidelijk aangeduid? Zijn alle maten gelabeld en zijn de kadermaat van 105 × 57 mm, de vleugelmaat van 90 × 65 mm en de montageboringen van 14 mm correct aan hun component gekoppeld? Controleer daarna de gekozen kleur, handgreep en volledige designnaam. Bewaar één consistente versie van dit overzicht samen met je foto’s en schetsen, zodat je aanvraag en projectdossier op dezelfde informatie zijn gebaseerd.

Kan dit passiefhuisraam op maat worden besteld?

Ja. Maatwerk is een beschikbare aankoopkeuze. Geef de afmetingen van de beoogde opening zorgvuldig door en vermeld of het om maten van de opening of gewenste productmaten gaat. Zo blijft duidelijk waarop je aanvraag is gebaseerd.

Kan ik een kleur kiezen?

Ja. Kleurkeuze behoort tot de beschikbare aankoopkeuzes. Leg de gewenste kleur vast in je aanvraag en beoordeel ze samen met de andere zichtbare elementen, zoals de gekozen roedeverdeling en de handgreep.

Kan ik zelf een handgreep kiezen?

Ja. Je kunt de handgreep als afzonderlijke keuze in je aanvraag opnemen en visueel afstemmen op de raamkleur en het roedenpatroon. Het raam zelf is uitgerust met SPILKA-hang- en sluitwerk; dat staat los van je keuze voor de handgreep.

Is dit raam CE-gemarkeerd?

Ja, dit passiefhuisraam is CE-gemarkeerd. Vermeld voor een duidelijk projectdossier altijd de exacte producttitel en de gekozen uitvoering bij je aanvraag.

Welke beglazingsdichtingen heeft dit raam?

Het raam heeft zwarte rubberen beglazingsdichtingen. Hoe sterk die visueel opvallen, hangt in de praktijk samen met het volledige raambeeld, waaronder de maatvoering, de gekozen kleur en het roedenpatroon.

Uit hoeveel glasbladen bestaat de beglazing?

De isolerende beglazing bestaat uit drie glasbladen. De glasopbouw omvat ook een warmtereflecterende coating, een warm-edge-afstandhouder van het type CHR en argongas.

Hoe lang is de garantie op dit passiefhuisraam?

Op dit raam geldt 5 jaar garantie. Bewaar je bestelling, de gekozen maatwerkuitvoering en de bijbehorende productdocumentatie samen, zodat je later gemakkelijk kunt aantonen op welk raam je dossier betrekking heeft.

Hoe geef ik mijn gewenste roedeverdeling duidelijk door?

Neem de volledige naam van het gekozen patroon over in je aanvraag, bijvoorbeeld “1 vleugel zonder roeden” of “1 vleugel met 1 horizontale roede en 1 verticale roede”. Zo zijn het aantal roeden en hun horizontale of verticale richting meteen duidelijk, zonder dat algemene omschrijvingen zoals “met vakken” voor verwarring zorgen.

Stel je raam gericht samen

Bereid je aanvraag voor met de gewenste maatvoering, kleur, handgreep en roedeverdeling. Voeg de afmetingen van de beoogde opening en enkele duidelijke projectfoto’s toe, zodat je vraag precies aansluit bij het raam dat je voor ogen hebt. Houd vóór je aanvraagt ook rekening met voldoende ruimte voor de naar buiten openende beweging van de vleugel.
