Warum das Gewächshausfundament eben und rechtwinklig sein muss

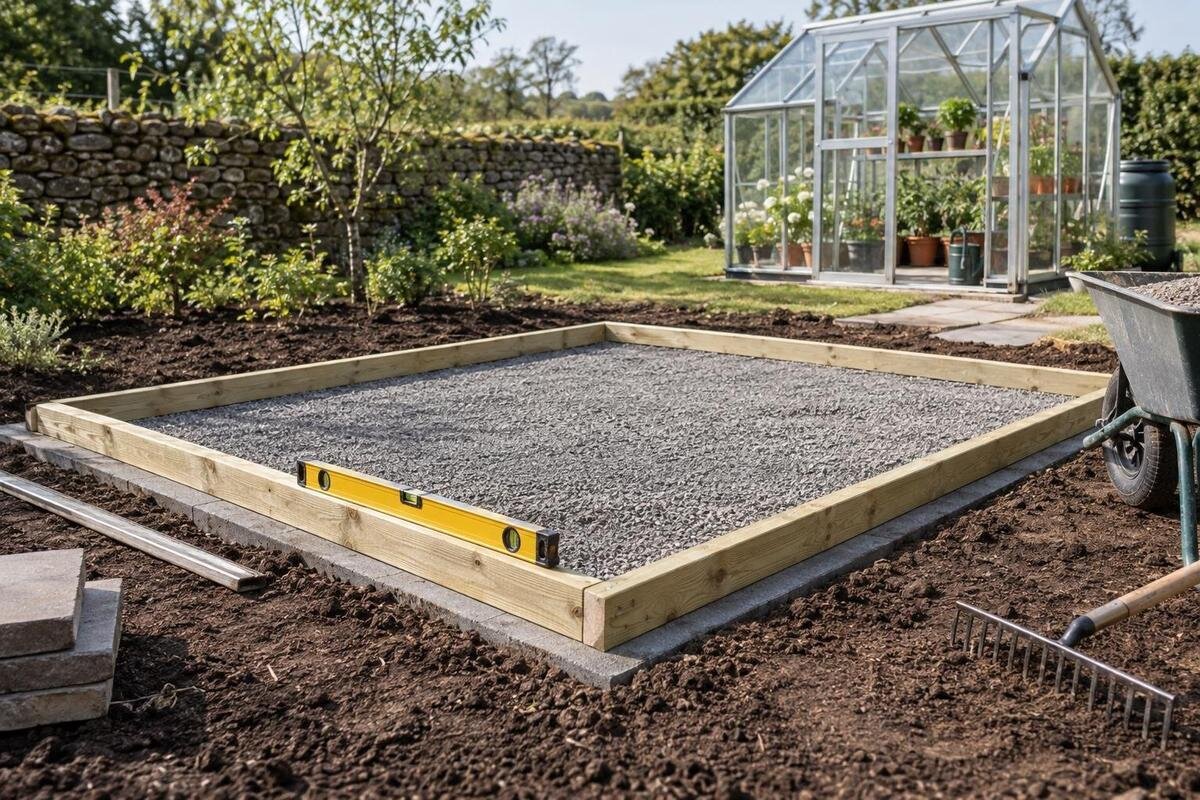

Gewächshausfundament
Eine Gewächshausbasis kann sauber und waagrecht wirken und trotzdem schiefwinklig sein. Das kann sich erst beim Aufbau zeigen: Profile treffen nicht sauber zusammen, Befestigungspunkte liegen versetzt oder Türen und Lüftungsflügel laufen nicht leichtgängig. Prüfen Sie deshalb Höhe, Ebenheit und Grundriss getrennt – immer an den Bezugspunkten der Zeichnung für genau das gewählte Modell. Der Vergleich der beiden Diagonalen hilft, Abweichungen zu erkennen, ersetzt aber weder die Seitenmessung noch die fachkundige Beurteilung vor der Montage.
Ebenheit, waagrechte Ausrichtung und rechte Winkel getrennt prüfen
Eine Basis kann an den geprüften Punkten auf gleicher Höhe liegen und im Grundriss trotzdem schiefwinklig sein. Umgekehrt kann ein rechteckiger Umriss auf einer geneigten oder örtlich welligen Auflage stehen. Das sind verschiedene Fehlerbilder und darum getrennte Kontrollen: Höhenmessungen beurteilen die waagrechte Ausrichtung; die Prüfung der Auflage zeigt lokale Unebenheiten. Seiten- und Diagonalmessungen beurteilen dagegen die Form des Grundrisses. Eine ebene Fläche ist nicht zwangsläufig waagrecht: Auch eine gleichmässig geneigte Fläche kann eben sein. Eine Wasserwaage an nur einer Kante sagt wiederum nichts über den rechten Winkel aus. Ein passender Diagonalwert zeigt seinerseits nicht, ob jeder Auflagepunkt auf derselben Höhe liegt. Auch die sichtbare Fundamentkante muss nicht die Messlinie sein, die der Modellplan vorgibt.
Für den Aufbau braucht es eine ebene und nach den Herstellerunterlagen waagrecht ausgerichtete Auflage sowie einen Umriss, der zu Rahmen und Befestigung passt. In der technischen Zeichnung ist festgelegt, ob ein Mass an der Aussenkante, an einer Profilachse oder an einem bezeichneten Auflagepunkt anzusetzen ist. Diese Bezugslinie darf beim Übertragen auf den Bauplatz nicht wechseln. Prüfen Sie, ob Dokument und gewählte Ausführung zusammenpassen; ähnliche Modellnamen reichen nicht. Bei der Limited Edition mit eingebautem Lager müssen ebenfalls die passenden Modellunterlagen zeigen, welche Punkte für die Fundamentkontrolle gelten. Ausstattung oder Flächenangabe allein verrät deren Lage nicht.
Die vier Eckpunkte des Grundrisses eindeutig festlegen
Bei einem rechteckigen Grundriss liegen benachbarte Seiten im rechten Winkel; gegenüberliegende Seiten verlaufen parallel und haben die im Plan angegebenen Längen. Auf der Baustelle müssen Sie zunächst die vier Eckpunkte eindeutig festlegen. Je nach Zeichnung liegen diese an einer Aussenkante, an der Schiene des Grundrahmens oder auf einer markierten Achse. Werden für verschiedene Messungen unterschiedliche Bezugslinien verwendet, wirken Seiten- und Diagonalmass widersprüchlich, obwohl nur die Messpunkte gewechselt haben. Markieren Sie A, B, C und D dort, wo es die gültige Modellzeichnung vorgibt. Eine kleine Skizze mit diesen Buchstaben erleichtert jede Nachmessung und verhindert, dass später versehentlich die falsche Diagonale gemeint ist.
Vergleichen Sie die vor Ort aufgenommenen Seiten mit den Sollmassen des konkreten Grundrisses. Bei einer rechteckigen Vorgabe müssen die Seiten in der vorgesehenen Reihenfolge liegen; ein passendes Aussenmass allein genügt nicht, wenn der Rahmen später auf einer anderen Bezugslinie befestigt wird. Auch bei einem Modell wie dem Prestige-Gewächshaus sind Produktname und Abbildung nicht der Messplan. Massgebend sind die Zeichnung zur gewählten Ausführung und die darin bezeichneten Auflage- und Befestigungslinien. Falls die Unterlagen nicht erkennen lassen, welche Kante gemeint ist, lassen Sie den Montagebetrieb den Messbezug vor dem Bau festlegen.
Diagonalen messen und Werte vergleichen
Messen Sie erst, nachdem der Umriss abgesteckt und die Eckpunkte festgelegt sind. Legen Sie das Massband von A nach C an und notieren Sie den Wert; messen Sie danach von B nach D mit denselben Eckbezügen. Das Band muss jeweils an den markierten Punkten anliegen, statt einmal an der Aussenkante und beim zweiten Zug an einer Profilachse. Bei einer grossen Spannweite hilft eine zweite Person, damit das Band nicht durchhängt oder über ein Hindernis geführt wird. Beide Messungen müssen unter vergleichbaren Bedingungen erfolgen. Sind die Endpunkte unterschiedlich hoch, kann die gemessene Strecke vom Abstand in der waagrechten Planansicht abweichen; der Montagebetrieb sollte dann das geeignete Messverfahren festlegen. Wiederholen Sie jede Messung, bevor Sie einen Unterschied als tatsächliche Abweichung werten. Schwankende Ergebnisse sprechen zunächst dafür, den Messaufbau zu überprüfen. Halten Sie beide Werte mit Bezeichnung, Einheit und Datum fest. Ein Foto der markierten Endpunkte macht die Messung für die Montagefachperson nachvollziehbar.
Bei einem rechteckigen Sollgrundriss sind die beiden Diagonalen gleich lang. Ein Unterschied ist deshalb ein Anlass, Messpunkte und Ausrichtung nochmals zu prüfen, aber keine automatische Aussage darüber, welche Ecke versetzt ist. Messen Sie die Seiten erneut und kontrollieren Sie, ob Sie die Modellpunkte korrekt übernommen haben. Die Unterlagen zu einem klassischen Aluminium-Gewächshaus helfen nur, wenn sie zur gewählten Grösse und Ausführung gehören. Ziehen Sie eine Ecke nicht probeweise mit einer Schnur oder am Rahmen zurecht. Ob ein Unterschied zulässig ist, muss aus den Herstellerangaben oder der mit dem Montagebetrieb abgestimmten Prüfung hervorgehen.
Warum gleiche Diagonalen allein nicht genügen
Der Diagonalvergleich ist eine nützliche Plausibilitätsprüfung, aber kein vollständiger Nachweis für jedes Viereck. Ein gleichschenkliges Trapez kann ebenfalls gleich lange Diagonalen haben, obwohl nicht alle vier Winkel rechte Winkel sind. Auch Messfehler können einen tatsächlichen Unterschied verdecken. Bei einem vorgesehenen Rechteck gehören deshalb die vier Seitenlängen, ihre Lage zueinander und die im Plan bezeichneten Eckpunkte zum Gesamtbild. Sind gegenüberliegende Seiten parallel, bildet der Umriss ein Parallelogramm. Bei dieser Form bestätigen gleich lange Diagonalen die rechten Winkel. Die Parallelität darf jedoch nicht nur nach Augenmass angenommen werden. Für die Baustellenkontrolle bedeutet das: Zwei übereinstimmende Diagonalwerte dürfen falsche Seitenmasse oder eine verschobene Bezugslinie nicht überstimmen. Prüfen Sie, ob die ganze abgesteckte Form den Zeichnungsmassen entspricht. Bei Unsicherheit sollte eine fachkundige Person beurteilen, ob die Fläche für den vorgesehenen Rahmen passt.
Bei einem polygonalen, abgewinkelten oder anderweitig nicht rechteckigen Grundriss lässt sich die einfache Regel mit zwei gleich langen Diagonalen nicht ungeprüft anwenden. Entscheidend sind dann die in der Planansicht festgelegten Eckpunkte, Seiten und Auflager. Für eine Form wie das pyramidenförmige Bloomcabin Oasis lässt sich aus dem Namen oder einer Abbildung keine bestimmte Fundamentgeometrie ableiten. Lesen Sie die Planansicht und lassen Sie unklare Bezugspunkte vor dem Abstecken erklären. So werden die Linien verglichen, die später tatsächlich zum Aufbau gehören, statt beliebig gewählte Ecken miteinander zu verbinden.
Mögliche Folgen eines schiefwinkligen Grundrisses
Die Geometrie der Auflage beeinflusst, wie sich der Rahmen ausrichten lässt. Ist eine Ecke verschoben, können die Seitenprofile beim Verbinden gegeneinander verdreht liegen. Je nach Konstruktion treffen vorgesehene Anschlüsse dann nicht sauber aufeinander, oder Befestigungspunkte liegen nicht dort, wo sie laut Montageunterlagen erwartet werden. Auch senkrechte Profile können dadurch aus ihrer geplanten Lage geraten. Wird eine solche Abweichung mit Kraft überbrückt, kann Spannung in die Konstruktion eingebracht werden, statt die Ursache zu beheben. Wie deutlich sich das beim Aufbau zeigt, hängt von der Konstruktion und der Abweichung ab. Ein zunächst passend erscheinender Anschluss beweist deshalb noch nicht, dass der gesamte Rahmen stimmt. Sichtbar schiefe Stösse oder nicht fluchtende Profilkanten sind ein Anlass, die Basis zu kontrollieren, bevor weitere Bauteile befestigt werden.
Später können ungleiche Spaltmasse, schwer schliessende Türen oder Lüftungsflügel und nicht passend sitzende Verglasung auffallen. Solche Symptome beweisen für sich allein keinen Fundamentfehler; auch eine falsche Bauteilzuordnung oder ein noch nicht abgeschlossener Ausrichtungsschritt kommt als Ursache infrage. Notieren Sie daher, an welcher Stelle die Passung abweicht und ob mehrere Anschlüsse betroffen sind. Ein einzelner schwergängiger Flügel verlangt eine andere Fehlersuche als ein über mehrere Seiten verzogener Rahmen. Die Montageanleitung bestimmt, wann welche Verbindungen ausgerichtet und endgültig befestigt werden. Überdecken Sie eine Abweichung nicht durch zusätzliches Ziehen an Schrauben. Auch bei der Limited Edition aus Aluminium sollte die Montagefachperson anhand der Anleitung unterscheiden, ob eine vorgesehene Einstellung fehlt oder die Grundfläche erneut geprüft werden muss.
Höhen und Auflagepunkte über die ganze Basis prüfen
Kontrollieren Sie die Höhenlage nicht nur an zwei gegenüberliegenden Ecken. Prüfen Sie die im Plan bezeichneten Auflagepunkte an den Ecken und dazwischen; kontrollieren Sie die Auflage zudem längs und quer auf örtliche Erhebungen oder Senken. Eine Wasserwaage kann die waagrechte Ausrichtung an einer einzelnen Stelle anzeigen, während eine Richtlatte hilft, lokale Unebenheiten entlang einer Kante zu erkennen. Einzelne Wasserwaagenmessungen ergeben jedoch nicht automatisch einen gemeinsamen Höhenbezug für weit auseinanderliegende Punkte. Für den Vergleich über die gesamte Basis kann der Montagebetrieb ein geeignetes Nivellierverfahren festlegen. Alle erfassten Höhen müssen sich dann auf denselben Bezug beziehen. Prüfen Sie auch, ob lose Steinchen, Erdkrümel oder andere Rückstände die Messung verfälschen oder auf einer vorgesehenen Auflage liegen. Entscheidend ist, dass alle Stellen erfasst werden, an denen der Rahmen nach den Unterlagen aufliegen soll.
Eine sauber aussehende Oberfläche reicht als Beurteilung nicht aus. Notieren Sie, wo eine Abweichung auffällt, und fotografieren Sie die Stelle möglichst mit sichtbarem Messbezug. So kann die Fachperson erkennen, ob es um die Höhe eines Auflagers, eine lokale Wölbung oder eine falsche Bezugskante geht. Füllen Sie Unebenheiten nicht eigenmächtig auf und entfernen Sie kein Material, bevor die vorgesehene Auflage geklärt ist. Bei einem Modell wie der Bloomcabin Orangerie lässt sich aus dem Produktnamen keine Position der Fundamentpunkte ablesen; dafür sind die Unterlagen zur konkreten Ausführung erforderlich.
Beispiel für eine abgestimmte Kontrolle vor der Montage
Als Beispiel dient eine rechteckige Basis, deren Prüfung vor Ort mit dem Montagebetrieb abgestimmt werden soll. Legen Sie die passende Montagezeichnung bereit und prüfen Sie zuerst, ob sie zur Ausführung und zum Fundament passt. Die Montagefachperson und Sie legen fest, welche Punkte als A, B, C und D gelten und wo die Seitenmasse genommen werden. Anschliessend werden beide Diagonalen mit denselben Eckbezügen gemessen und die Höhen an den vorgesehenen Auflagern kontrolliert. Angenommen, die Seiten entsprechen den Planmassen, die Diagonalen unterscheiden sich aber: Dann werden zunächst die Markierungen und die Messung überprüft. Bestätigt sich der Unterschied, beurteilt die Fachperson die Lage der Ecken. Daraus folgt noch keine Anweisung, eine bestimmte Ecke zu versetzen. Erst der Vergleich aller Messwerte mit der Zeichnung zeigt, welche Korrektur infrage kommt. So bezieht sich die Prüfung auf den vollständigen Grundriss statt auf einen isolierten Messwert.
Halten Sie Datum, Zeichnungsstand, Messpunkte und ermittelte Werte fest; Fotos der markierten Punkte ergänzen das Protokoll. Eine übersichtliche Aufzeichnung ordnet jedem Messwert seine Strecke oder seinen Auflagepunkt zu und stellt, soweit vorhanden, den zugehörigen Sollwert daneben. Dokumentieren Sie auch Stellen, die noch nicht zugänglich waren: Ein leerer Eintrag darf nicht wie eine bestandene Prüfung wirken. Der Montagebetrieb sollte vorab klären, welche Abweichungen die massgebenden Unterlagen zulassen und wer die Basis für den Aufbau freigibt. Fehlt eine klare Vorgabe, wird kein selbst gewählter Grenzwert eingesetzt. Nach einer Korrektur werden die betroffenen Masse nochmals aufgenommen und mit Datum festgehalten. Dieses Beispiel beschreibt eine mit dem jeweiligen Betrieb abzustimmende Prüfroutine. Es ist weder ein bereits fachlich freigegebenes Prüfprotokoll noch eine allgemeine Toleranzvorgabe für alle Gewächshausfundamente.
Sonderformen und Wandgewächshäuser nach eigener Zeichnung prüfen
Bei einem Wandgewächshaus ist die Anschlussseite eine wichtige Bezugslinie. Die angrenzende Wand darf jedoch nicht automatisch als gerade, waagrechte oder für die Montage passende Kante angenommen werden. Die Modellunterlagen müssen erkennen lassen, wo die Anschlussseite und die übrigen Auflagepunkte liegen. Bei einem Wandgewächshaus aus Aluminium sollten Sie deshalb vor dem Abstecken klären, welche Linie für die Fundamentkontrolle gilt und wie die Eckpunkte bezeichnet sind. Ist die Wand selbst Teil der geplanten Ausrichtung, muss der Montagebetrieb die Bezugslage vor Ort beurteilen.
Auch bei abgewinkelten oder mehrteiligen Grundrissen reicht ein einzelner Diagonalvergleich oft nicht aus, um die gesamte Form zu beurteilen. Übernehmen Sie die im Plan bezeichnete Folge der Punkte und prüfen Sie die einzelnen Seiten und Auflager, statt die Rechteckmethode auf einen anderen Umriss zu übertragen. Eine Perspektivansicht zeigt nicht zwingend alle für die Absteckung nötigen Bezugslinien. Wenn Grundriss, Anschlussseite und Fundament nicht eindeutig zusammenpassen, lassen Sie die Zeichnung vor Baubeginn erklären. So vermeiden Sie, dass ein Teil des Aufbaus richtig vermessen ist, während ein anderer auf einer falschen Linie beruht.
Fundamentart und Grundriss zusammen beurteilen
Ob die Basis aus Beton, Pflastersteinen, einem Metallfundament oder einer anderen Konstruktion besteht, ändert nichts an der nötigen Geometriekontrolle. Die Auflagepunkte und Befestigungslinien können sich je nach Bauweise unterscheiden; eine sichtbare Aussenkante muss daher nicht die Linie sein, an der der Rahmen ausgerichtet wird. Prüfen Sie, welche Flächen oder Punkte laut Modellunterlagen tatsächlich tragen und wo die Befestigungen vorgesehen sind. Unterscheiden Sie dabei zwischen der Rahmenauflage und angrenzenden Bodenflächen. Ein für die Entwässerung vorgesehenes Gefälle einer benachbarten Fläche bedeutet nicht, dass der Gewächshausrahmen dieselbe Neigung erhalten soll. Der Übergang ist bei der Fundamentplanung zu klären. Ein eben wirkender Belag sagt allein noch nichts darüber aus, ob alle Auflager gleich hoch liegen oder der Grundriss rechtwinklig ist.
Wählen Sie Messpunkte und Prüfschritte passend zur konkreten Konstruktion, statt allgemeine Fundamentmasse zu übernehmen. Wenn die Basis aus mehreren Elementen besteht, beziehen Sie deren Übergänge und Auflagepunkte in die Kontrolle ein, sofern sie im Plan dafür vorgesehen sind. Für das T-Modell-Gewächshaus Orangerie gilt wie für andere Modellbezeichnungen: Der Name legt weder die Absteckpunkte noch die Befestigungslinien fest. Lassen Sie sich die Unterlagen zur gewählten Ausführung zeigen und klären Sie, ob der Fundamentaufbau diesen Vorgaben entspricht, bevor eine Oberfläche fertiggestellt oder verdeckt wird.
Abweichungen beheben und die Freigabe festhalten
Wenn Diagonalen, Seitenmasse oder Höhen nicht zusammenpassen, kontrollieren Sie zuerst die Messpunkte und wiederholen Sie die Messung. Bleibt die Abweichung bestehen, halten Sie fest, welche Vorgabe nicht erreicht wird, und klären Sie mit dem Montagebetrieb oder einer zuständigen Fachperson, wie die Basis korrigiert werden soll. Versetzen Sie keine Auflager, bohren Sie keine zusätzlichen Befestigungslöcher und gleichen Sie Höhen nicht beliebig mit Keilen aus. Solche Eingriffe können die vorgesehene Auflage oder die Bezugslinien verändern. Die passende Korrektur hängt von Fundament, Modellunterlagen und den örtlichen Gegebenheiten ab.
Nach der Korrektur werden die betreffenden Seiten, Diagonalen und Auflagehöhen nochmals geprüft. Dabei ist zu berücksichtigen, dass eine Änderung mehrere Messwerte beeinflussen kann: Wird ein Eckpunkt versetzt, ändern sich die angrenzenden Seiten und die zugehörige Diagonale. Es genügt deshalb nicht, nur den ursprünglich auffälligen Wert nachzumessen. Notieren Sie, was verändert wurde, welche Zeichnung verwendet wurde und wer die Kontrolle vorgenommen hat. Die Montage beginnt erst, wenn der für die Prüfung zuständige Betrieb oder die Fachperson bestätigt hat, dass die vereinbarten Vorgaben eingehalten sind. Bewahren Sie die abschliessenden Werte zusammen mit der Messskizze auf. Damit bleibt nachvollziehbar, auf welche Punkte sich die Beurteilung bezieht. Das ist besonders hilfreich, falls beim späteren Zusammenbau Fragen zur Passung des Rahmens entstehen.
Häufige Fragen
Reichen gleich lange Diagonalen als Nachweis für einen rechten Winkel?
Nein. Bei einem beliebigen Viereck können gleich lange Diagonalen vorkommen, obwohl nicht alle Ecken rechtwinklig sind. Vergleichen Sie deshalb auch die vier Seiten mit den Planmassen und verwenden Sie die dort bezeichneten Eckpunkte. Die Freigabe richtet sich nach den Unterlagen für das konkrete Modell.
Wie gross darf der Unterschied zwischen den Diagonalen sein?
Dafür gibt es keinen pauschalen Wert, der für alle Gewächshäuser und Fundamente gilt. Massgebend sind die Vorgaben des Herstellers und die mit dem Montagebetrieb abgestimmte Prüfung. Wenn ein Messwert abweicht, kontrollieren Sie zuerst die Messpunkte und die Seitenmasse, statt selbst einen Grenzwert anzunehmen.
Kann eine ebene Basis trotzdem nicht waagrecht sein?
Ja. Eine Fläche kann glatt und ohne örtliche Erhebungen sein, aber als Ganzes geneigt liegen. Ebenheit, Höhenlage und Rechtwinkligkeit sind getrennte Eigenschaften. Prüfen Sie die Auflagepunkte und den Grundriss deshalb separat und orientieren Sie sich bei der geforderten Höhenlage an den Modellunterlagen.
Was soll ich tun, wenn Profile beim Aufbau nicht zusammenpassen?
Halten Sie an und vergleichen Sie die Messpunkte und den Grundriss nochmals mit der gültigen Zeichnung. Ziehen Sie die Profile nicht mit Kraft in Position und verändern Sie keine Bohrungen. Lassen Sie den Montagebetrieb prüfen, ob die Abweichung von der Basis oder von einem anderen Montageschritt stammt.
Darf ich Höhenunterschiede mit Plättchen oder Keilen ausgleichen?
Nur wenn die konkrete Montageanleitung oder eine dafür zuständige Fachperson diese Lösung für die betreffenden Auflagepunkte freigibt. Beliebig eingesetzte Keile können die vorgesehene Auflage verändern. Klären Sie zuerst, woher der Höhenunterschied kommt und wie die Basis nach den Herstellerangaben korrigiert werden soll.
Eine zuverlässige Kontrolle verbindet drei Dinge: eine ebene und vorgabegemäss waagrechte Auflage, einen zum Modell passenden Grundriss und dokumentierte Messwerte. Gleiche Diagonalen sind dabei ein wichtiger Vergleich, aber kein Ersatz für Seitenmasse und korrekt gewählte Bezugspunkte. Wird eine Abweichung festgestellt, sollte sie vor dem Rahmenaufbau mit dem Montagebetrieb geklärt und nach der Korrektur erneut geprüft werden. So beginnt die Montage auf einer Basis, deren Geometrie nachvollziehbar beurteilt wurde.
