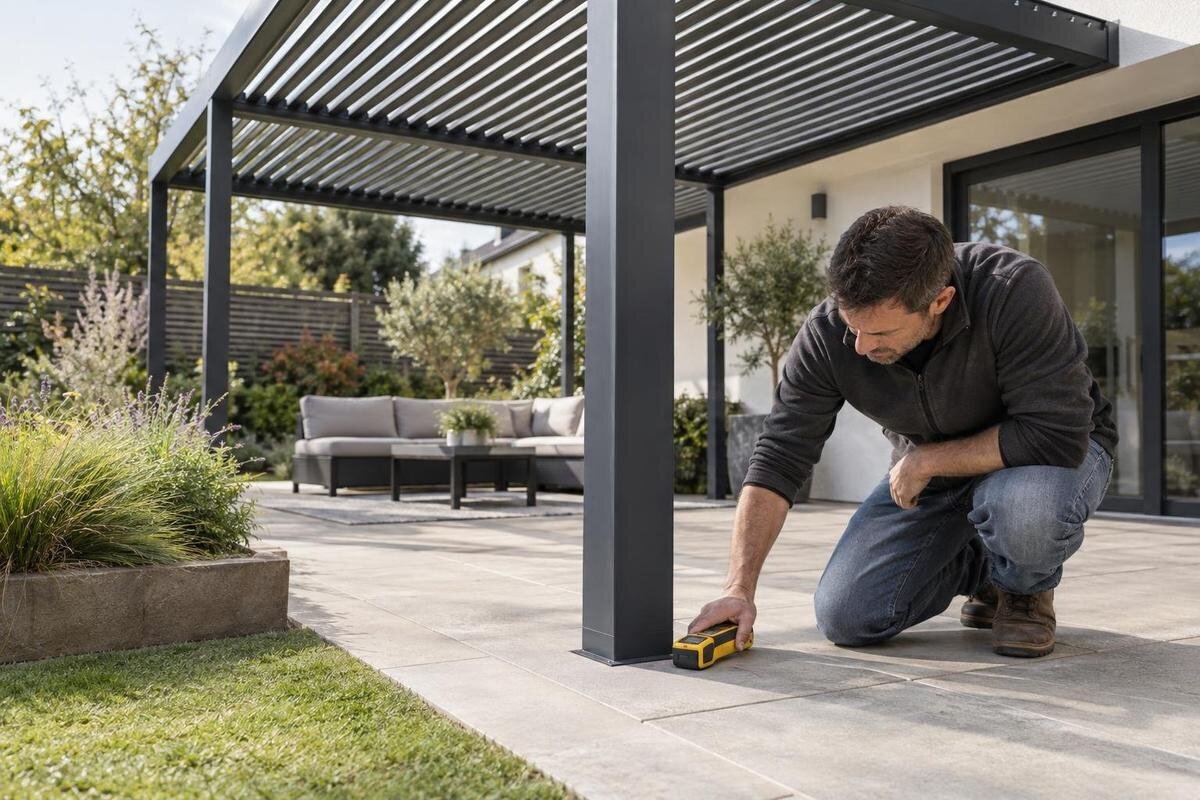

Pergola-Standort prüfen: Verdeckte Rohre und Kabel vor dem Bohren orten
Pergola-Standortplanung
Für eine Pergola werden je nach Befestigung Bohrungen oder Aushub nötig. Unter Platten, am Terrassenrand oder nahe der Hauswand können jedoch Stromkabel, Wasser- und Entwässerungsleitungen sowie später verlegte Gartenleitungen liegen. Ein Werkleitungsplan allein zeigt nicht immer, ob genau an einem vorgesehenen Punkt gearbeitet werden kann. Klären Sie deshalb verfügbare Unterlagen, lassen Sie die relevanten Zonen fachgerecht orten und stimmen Sie danach die Ankerpunkte mit der Modellzeichnung und dem Untergrund ab. So wird aus einem ungefähren Standort ein prüfbarer Montageplan.
Bohr- und Aushubbereiche der Pergola bestimmen
Bei einer Pergola zählen nicht nur die sichtbaren Pfostenpositionen. Je nach vorgesehener Verankerung wird durch eine bestehende Platte gebohrt, am Rand gearbeitet oder Boden ausgehoben. Eine Leitung kann deshalb auch dann im Konfliktbereich liegen, wenn sie nicht genau unter der Pfostenmitte verläuft: Massgebend ist die gesamte Zone, die Bohrer, Anker und Aushub beanspruchen. Tiefe und Art dieser Arbeiten müssen aus der konkreten Verankerungsplanung hervorgehen; pauschale Masse für jedes Grundstück wären nicht verlässlich. Unterscheiden Sie dabei zwischen dem Bereich, in den tatsächlich eingegriffen wird, und den Flächen für Geräte, Material und den Abtransport des Aushubs. Beide gehören zur Baustellenplanung, müssen aber nicht mit denselben Verfahren untersucht werden. An einer Hauswand sind ausserdem die Befestigungsstellen in der Wand getrennt von den Arbeiten im Boden zu erfassen. Diese Unterscheidung hilft, den Auftrag zur Standortprüfung präzise zu beschreiben. Legen Sie den Standort erst fest, wenn sowohl die Positionen der Stützen als auch die nötigen Arbeitsschritte bekannt sind.
Übertragen Sie die geplante Pergola zunächst in einen Lageplan: mit Aussenkontur, Stützenmitten, bekannten Befestigungsbereichen und, soweit bereits festgelegt, den betroffenen Bohr- und Aushubzonen. Ergänzen Sie sichtbare Schächte, Einläufe, Hauseinführungen, Lichtpunkte, Bewässerungsanschlüsse und Übergänge zwischen Pflästerung und Rasen. Diese Hinweise ersetzen die Ortung nicht, helfen aber, die Suche gezielt vorzubereiten. Halten Sie mögliche Standortvarianten in getrennten, eindeutig bezeichneten Zeichnungen fest. So bleibt erkennbar, welche Stützen und Arbeitsbereiche zu welcher Variante gehören. Ändert sich später die Pergola-Geometrie, ist zu prüfen, ob neue Ankerpunkte ausserhalb der bereits untersuchten Zone liegen.
Werkleitungspläne als Ausgangspunkt nutzen
Fragen Sie nach verfügbaren Werkleitungs- und Bauplänen bei der Eigentümerschaft, der zuständigen Bauverwaltung oder den betroffenen Versorgungsbetrieben. Bei einem neueren Gebäude können Ausführungspläne, Unterlagen zu späteren Umbauten oder Fotos während der Bauarbeiten zusätzliche Hinweise geben. Klären Sie jeweils, welches Grundstück der Plan abdeckt, wann er erstellt wurde und ob Änderungen nachgeführt sind. Besonders wichtig ist die Unterscheidung zwischen Versorgungsleitungen und privat verlegten Anschlüssen auf dem Grundstück. Ein Plan des Versorgungsbetriebs erfasst nicht zwangsläufig die Gartenbeleuchtung, die Bewässerung oder eine später angeschlossene Anlage. Fragen Sie deshalb auch nach Unterlagen der Betriebe, die solche Arbeiten ausgeführt haben. Prüfen Sie bei digitalisierten Plänen, ob Legende, Massstab und ergänzende Hinweise vollständig mitgeliefert wurden. Ein Ausschnitt ohne diese Angaben kann leicht falsch gelesen werden. Je nach Stelle und Anlage können unterschiedliche Unterlagen vorliegen; verlassen Sie sich deshalb nicht allein auf eine einzelne Skizze aus einem Bauordner. Notieren Sie auch erfolglose Anfragen, damit erkennbar bleibt, welche Informationsquellen bereits geprüft wurden.
Ein Plan zeigt nicht zwingend die genaue Lage und Tiefe jeder Leitung. Er kann einen ungefähren Verlauf darstellen, Änderungen im Garten auslassen oder nur einen Teil der Anschlüsse erfassen. Notieren Sie deshalb Planstand, Massstab und bekannte Lücken und behandeln Sie eingezeichnete Trassen als Hinweise für die weitere Abklärung, nicht als Bohrfreigabe. Die Produktseite der Bloomcabin Pergola nennt Flächen von 9 bis 24 m². Diese Angabe kann bei der Wahl der geplanten Grundfläche helfen, sagt aber nichts über konkrete Stützenpositionen oder Leitungen im Boden aus.
Alle Leitungen und möglichen Verläufe erfassen
Erfassen Sie nicht nur Stromkabel und Wasserrohre. Je nach Grundstück können auch Abwasser- und Regenwasserleitungen, Entwässerungen, Bewässerungsschläuche, Leerrohre, Aussenbeleuchtung, Datenleitungen oder Leitungen zu weiteren Anlagen im Boden liegen. In Platten können zusätzliche Einbauten verborgen sein. Ordnen Sie bekannte Anschlüsse möglichst nach ihrer Funktion und der verantwortlichen Stelle: Gehört der Gartenhahn zum Hausanschluss, wer betreut die Bewässerung und wohin führt die Entwässerung der Terrasse? Solche Fragen helfen der Ortungsfachperson, vorhandene Informationen richtig einzuordnen. Halten Sie dabei gesicherte Angaben und Vermutungen getrennt fest. Die Aussage, eine Leitung werde nicht mehr gebraucht, belegt weder ihre Trennung vom Netz noch einen gefahrlosen Zustand. Fragen Sie nach, ob eine Stilllegung dokumentiert ist, und lassen Sie unbekannte Anschlüsse fachlich beurteilen. Eine Leitung, die auf einer alten Skizze fehlt, kann bei einer späteren Umgestaltung hinzugekommen sein. Auch ein ungenutztes Leerrohr sollte im Plan erscheinen, damit es bei der Standortwahl nicht übersehen oder mit einer anderen Leitung verwechselt wird.
Sichtbare Anschlüsse an Hauswand, Gartenhahn, Schacht oder Leuchte helfen, mögliche Trassen zu erkennen. Sie belegen jedoch nicht, dass eine Leitung geradlinig zum nächsten Punkt verläuft. Erfassen Sie deshalb sowohl bekannte Endpunkte als auch vermutete Zwischenstücke und kennzeichnen Sie Unsicherheiten ausdrücklich. Bei der Planung des Modells Bloomcabin Bioklimatische Pergola sollten Sie allfällige Leitungs- oder Entwässerungswege aus den Unterlagen des konkreten Projekts übernehmen. Die Modellbezeichnung selbst zeigt weder einen Leitungsverlauf noch die Lage vorhandener Anschlüsse.
Fachgerechte Ortung und ihre Grenzen
Eine qualifizierte Ortungsfachperson beurteilt, welches Verfahren zur vermuteten Leitung und zum Untergrund passt. Metallische oder leitfähige Bestandteile lassen sich anders erfassen als Kunststoffrohre. Je nach Situation kommen unterschiedliche Ortungsverfahren, unter anderem Bodenradar, infrage; keines davon liefert in jedem Boden und für jede Leitung ein lückenloses Ergebnis. Bewehrung, Feuchtigkeit, Aufbau und Einbauten können die Aussage beeinflussen. Teilen Sie der Fachperson deshalb mit, welche Arbeiten geplant sind und welche Leitungen aufgrund der Unterlagen oder sichtbarer Anschlüsse vermutet werden. Beschreiben Sie den Auftrag nicht nur als Suche nach Kabeln, wenn auch Rohre oder unbekannte Einbauten berücksichtigt werden müssen. Besprechen Sie vorab, ob zugängliche Anschlusspunkte, Schächte oder weitere Unterlagen benötigt werden und wer den Zugang ermöglicht. Die Fachperson sollte auch wissen, ob nur oberflächennah gebohrt oder tiefer in den Boden eingegriffen werden soll. So kann sie beurteilen, welche Informationen für die Entscheidung erforderlich sind und ob die vorgesehenen Verfahren dafür ausreichen.
Fragen Sie nach dem Ergebnis und ebenso nach seinen Grenzen: Welche Bereiche wurden untersucht, welche Leitungsarten konnten erfasst werden und wo bleibt die Lage unsicher? Eine sichtbare Markierung auf dem Boden ist nicht automatisch eine millimetergenaue Angabe; auch die Tiefenbestimmung kann Grenzen haben. Beim Modell Bloomcabin Wandpergola endet die Abklärung zudem nicht an der Terrassenfläche. Die vorgesehenen Befestigungszonen an der Fassade müssen ebenfalls auf Installationen geprüft und mit den passenden Modellunterlagen beurteilt werden.
Bohrpunkte und Aushub vor Ort markieren
Vor der Ortung sollte klar sein, wo tatsächlich gearbeitet werden soll. Markieren Sie nicht nur die Mitte eines Pfostens, sondern auch den vorgesehenen Befestigungsbereich und, soweit festgelegt, die Ausdehnung des Aushubs. Berücksichtigen Sie die Arbeitsfläche, die beim Bohren oder Freilegen benötigt wird. Damit kann die Fachperson den relevanten Bereich gezielt prüfen, statt nur einzelne Punkte auf einer groben Skizze abzusuchen. Die nötigen Masse und Tiefen ergeben sich aus der konkreten Planung und dürfen nicht für alle Untergründe gleich angenommen werden.
Übertragen Sie nach der Ortung die Ergebnisse und die geplanten Befestigungsstellen in denselben Lageplan. So wird sichtbar, wo ein Ankerpunkt in die Nähe einer bekannten oder vermuteten Leitung kommt und wo noch eine Abklärung fehlt. Verwenden Sie nachvollziehbare Bezugspunkte, etwa eindeutig bezeichnete Gebäudeecken oder andere dauerhaft erkennbare Stellen. Fotos können die Zuordnung unterstützen, sollten aber nicht die einzige Grundlage sein: Eine Nahaufnahme ohne Umgebung zeigt später oft nicht mehr, an welcher Stelle sie entstanden ist. Kennzeichnen Sie im Plan, ob eine Linie einen festgestellten Verlauf, eine vermutete Fortsetzung oder einen Unsicherheitsbereich darstellt. Welche Abstände und Arbeitsgrenzen daraus folgen, ist fachlich festzulegen. Die Produktseite der Bloomcabin Pergola dient zur eindeutigen Modellzuordnung; für die Übertragung der Befestigungspunkte benötigen Sie jedoch den passenden Plan für die ausgewählte Variante. Verschieben Sie Markierungen nicht spontan auf der Baustelle, nur weil dort mehr Platz zu sein scheint.
Ankerplan und Untergrund gemeinsam beurteilen
Ein Punkt ohne festgestellten Leitungskonflikt ist noch keine bestätigte Befestigungsstelle. Die Stützenpositionen müssen zur Pergola-Geometrie und zur vorgesehenen Verankerung passen. Lassen Sie daher die für das Projekt passende Modell- und Verankerungszeichnung beiziehen, bevor Sie Markierungen als endgültig behandeln. Wenn Sie die Bloomcabin Bioklimatische Pergola näher prüfen, fragen Sie nach den Zeichnungen zur tatsächlich gewählten Variante; die Produktseite allein ersetzt keinen projektspezifischen Befestigungsplan. Vergleichen Sie die Unterlagen anhand eindeutiger Angaben zu Variante, Abmessungen und Planstand. Eine Zeichnung zu einer ähnlichen Ausführung darf nicht stillschweigend übernommen werden. Für den Abgleich mit der Ortung müssen die Lage der Stützen, die Befestigungsbereiche und die vorgesehenen Eingriffe im Untergrund erkennbar sein. Fehlen diese Angaben noch, bleibt die Standortzeichnung vorläufig. So lässt sich vermeiden, dass eine frühe Skizze bereits als verbindliche Montagegrundlage verwendet wird, obwohl die Befestigung noch nicht geklärt ist.
Zur Entscheidungsgrundlage gehören eine statische Beurteilung, freigegebene Verankerungszeichnungen und Nachweise zum Untergrund. Eine sichtbare Pflästerung oder Betonplatte beweist für sich allein nicht, welcher Aufbau darunterliegt oder ob der vorgesehene Anker dort geeignet ist. Lassen Sie die relevanten Eigenschaften von einer qualifizierten Fachperson beurteilen. Dabei sind Leitungsfreiheit und Eignung des Untergrunds zwei getrennte Fragen: Ein gutes Ortungsergebnis ersetzt keinen Nachweis für die Befestigung, und ein tragfähiger Untergrund schliesst verdeckte Leitungen nicht aus. Lassen Sie dokumentieren, auf welche Unterlagen sich die jeweilige Beurteilung stützt. Falls ein Ankerbereich wegen einer Leitung oder eines unbekannten Plattenaufbaus nicht passt, muss eine Änderung mit der Befestigungsplanung abgestimmt werden. Für alle Grundstücke dieselbe Fundamentgrösse anzusetzen, wäre keine verlässliche Lösung.
Erdarbeiten mit der Ortung koordinieren
Stimmen Sie Ortung, Montageplanung und Erdarbeiten zeitlich aufeinander ab. Die ausführenden Personen sollten dieselbe aktuelle Planversion verwenden und wissen, welche Stellen untersucht oder als unsicher markiert wurden. Vereinbaren Sie, wer die Ergebnisse vor Ort übernimmt und Änderungen am Pergola-Layout weitergibt. Unterscheiden Sie dabei die Aufgaben: Die Ortungsfachperson beschreibt ihre Feststellungen und deren Grenzen, die Befestigungsplanung beurteilt die Ankerstellen, und das ausführende Unternehmen benötigt daraus klare Vorgaben für seine Arbeiten. Legen Sie fest, an wen Rückfragen gehen und wer bei widersprüchlichen Angaben eine Entscheidung veranlasst. Das verhindert, dass Unklarheiten erst beim Eintreffen der Geräte auffallen. Markierungen können durch Regen, Reinigung oder andere Bauarbeiten unkenntlich werden; sorgen Sie dafür, dass das Ortungsergebnis vor Beginn der Arbeiten noch verständlich und der richtigen Stelle zugeordnet ist. Eine gemeinsame Besprechung vor Ort kann Plan und Markierungen zusammenführen. Beginnen Sie nicht auf Grundlage einer alten Markierung, wenn sich der Standort inzwischen geändert hat.
Ist die Wandpergola von Bloomcabin vorgesehen, gehören die Abklärung der Fassadenbefestigung und die Prüfung des Bodens in denselben Ablauf. Trifft eine geplante Bohrung oder ein Aushub auf eine markierte Leitung oder bleibt die Lage unklar, pausieren Sie die Arbeit an dieser Stelle und lassen Sie das Vorgehen durch die zuständige Fachperson beurteilen. Versuchen Sie nicht, eine Leitung selbst freizulegen, zu verschieben oder mit einem Bohrer zu überprüfen. Wird eine bislang unbekannte Leitung sichtbar, halten Sie Abstand und klären Sie das weitere Vorgehen mit der verantwortlichen Stelle.
Unbekannte Einbauten in Platten und umgestalteten Gärten
Bei älteren Terrassen und mehrfach umgestalteten Gärten ist besonders vorsichtig mit der Annahme umzugehen, dass vorhandene Pläne noch den heutigen Zustand zeigen. Neue Beleuchtung, eine Bewässerung oder ein veränderter Ablauf kann nachträglich verlegt worden sein. Auch ausgetauschte Platten lassen nicht erkennen, ob darunter ein Kabel, ein Rohr oder ein Leerrohr liegt. Halten Sie Umbauphasen und bekannte Arbeiten fest und fragen Sie die frühere Eigentümerschaft oder ausführende Betriebe nach Unterlagen, falls diese verfügbar sind. Fotos aus der Bauzeit sind besonders hilfreich, wenn feste Bezugspunkte sichtbar sind und sich die Aufnahme zeitlich zuordnen lässt. Ein Foto einer offenen Grube ohne erkennbare Lage bleibt dagegen nur ein Hinweis. Auch Rechnungen oder Arbeitsbeschreibungen können zeigen, welche Anlagen ergänzt wurden, ohne deren genauen Verlauf zu belegen. Fassen Sie solche Informationen mit ihrer Herkunft zusammen, statt daraus eigenständig eine vermeintlich genaue Leitungslage abzuleiten. Bei widersprüchlichen Angaben sollte die Unsicherheit ausdrücklich bestehen bleiben, bis sie fachlich geklärt ist.
Bei einer bioklimatischen Pergola von Bloomcabin gilt wie bei jedem Modell: Produktangaben beschreiben nicht, was unter einer bestehenden Terrasse liegt oder wie deren Aufbau beschaffen ist. Wenn Unterlagen fehlen oder ein alter Plattenaufbau nicht nachvollziehbar ist, sollte diese Unsicherheit ausdrücklich in die Standortbeurteilung einfliessen. Klären Sie getrennt, was durch Ortung festgestellt werden kann und was zur Beurteilung des Untergrunds zusätzlich geprüft werden muss. So wird vermieden, dass eine passende Pergola-Grundfläche fälschlich als Nachweis für geeignete Ankerstellen verstanden wird.
Bei einem Leitungskonflikt den Entwurf anpassen
Liegt eine Leitung im vorgesehenen Arbeitsbereich, gibt es nicht nur die Möglichkeit, den einzelnen Anker zu verschieben. Je nach Beurteilung kann der ganze Pergola-Standort angepasst, die Ausrichtung verändert oder eine andere freigegebene Verankerung geprüft werden. Vergleichen Sie Varianten nicht nur danach, ob die Stützen einen Leitungsverlauf meiden. Auch der nötige Aushub und die spätere Zugänglichkeit von Schächten, Anschlüssen und Wartungsstellen gehören zur Beurteilung. Eine verschobene Pergola sollte solche Stellen nicht unzugänglich machen. Halten Sie für jede Variante fest, welche Konflikte gelöst werden und welche neu entstehen. Eine wandmontierte Variante, etwa das Modell Bloomcabin Wandpergola, löst den Konflikt nicht automatisch: Auch in der Fassade können Leitungen verlaufen, und die Befestigung muss zum konkreten Wandaufbau passen. Lassen Sie mögliche Varianten mit den Modellunterlagen und der fachlichen Beurteilung abgleichen, bevor Sie eine davon auswählen. Damit bleibt nachvollziehbar, warum eine Anordnung verworfen und eine andere weiterverfolgt wird.
Eine Leitung zu verlegen ist ebenfalls keine spontane Baustellenanpassung. Klären Sie mit der zuständigen Eigentümerschaft oder dem Versorgungsbetrieb, wer eine solche Änderung beurteilen und ausführen darf. Wird das Pergola-Layout geändert, braucht es einen aktualisierten Plan mit den neuen Bohr- und Aushubzonen. Prüfen Sie, ob diese Zonen bereits fachgerecht untersucht wurden; liegt eine neue Stelle ausserhalb des untersuchten Bereichs, muss die Ortung entsprechend ergänzt werden. Erst wenn Leitungsverlauf und Befestigungsplanung zusammenpassen, kann die Änderung weitergegeben werden.
Dokumentation für die Montage vorbereiten
Halten Sie das Ergebnis so fest, dass das Montageteam es ohne zusätzliche Vermutungen verwenden kann. Dazu gehören ein datierter Lageplan, die markierten Leitungsverläufe und Unsicherheitsbereiche, die geplanten Anker- und Aushubzonen sowie eine kurze Beschreibung der angewendeten Ortung und ihrer Grenzen. Die Dokumentation sollte erkennen lassen, welche Flächen tatsächlich untersucht wurden; nicht untersuchte Nachbarbereiche dürfen nicht wie abgeklärte Zonen erscheinen. Ergänzen Sie die verantwortliche Stelle für Rückfragen und die zugehörige Version der Verankerungszeichnung. Bewahren Sie auch die verwendeten Werkleitungspläne und Hinweise zu späteren Umbauten auf. Wenn mehrere Planstände kursieren, kennzeichnen Sie klar, welcher für die Beurteilung und welcher für die Ausführung gilt. Geben Sie dem ausführenden Unternehmen die zusammengehörenden Unterlagen, nicht nur ein einzelnes Foto der Bodenmarkierungen. Bewahren Sie eine Kopie auch nach Abschluss der Montage auf. Sie kann bei späteren Arbeiten helfen, die Pergola-Befestigung und die damals festgestellten Leitungsverläufe voneinander zu unterscheiden.
Vor dem ersten Bohr- oder Aushubschritt sollten Ortung, gewählte Ankerpunkte und Untergrundbeurteilung zur gleichen Projektversion gehören. Lassen Sie offene Fragen zu Leitungen, Befestigung oder Zuständigkeit vor Ort klären, statt sie während der Arbeit zu übergehen. Wird nach der Beurteilung nochmals eine Stütze versetzt oder der Pergola-Standort geändert, prüfen Sie die betroffene Zone erneut. Eine nachvollziehbare Dokumentation macht sichtbar, worauf die Entscheidung beruht und welche Bereiche noch nicht abschliessend beurteilt sind.
Häufige Fragen
Genügt ein Werkleitungsplan, um die Bohrpunkte festzulegen?
Nein. Pläne helfen, mögliche Verläufe zu erkennen, können aber unvollständig, veraltet oder nur annähernd genau sein. Lassen Sie den betroffenen Bereich vor Ort fachgerecht beurteilen und gleichen Sie das Ergebnis mit dem konkreten Ankerplan ab.
Reicht ein handelsübliches Ortungsgerät aus?
Nicht als alleinige Grundlage für Bohrungen oder Aushub. Je nach Gerät und Leitung bleiben etwa nichtmetallische Rohre oder bestimmte Einbauten unentdeckt. Für die geplanten Arbeiten sollte eine qualifizierte Fachperson geeignete Ortungsverfahren wählen und deren Grenzen benennen.
Welche Unterlagen sollte ich für die Ortung bereithalten?
Hilfreich sind ein aktueller Lageplan, vorhandene Werkleitungs- und Baupläne, Unterlagen zu späteren Umbauten sowie Fotos von sichtbaren Anschlüssen und Schächten. Markieren Sie zusätzlich die geplante Pergola, die vorgesehenen Stützen und den Umfang der Bohr- oder Aushubarbeiten.
Darf ich einen Ankerpunkt verschieben, wenn dort eine Leitung verläuft?
Verschieben Sie einen einzelnen Anker nicht ohne Prüfung. Die Position muss zum freigegebenen Verankerungsplan und zum Untergrund passen. Lassen Sie eine veränderte Anordnung fachlich beurteilen und prüfen Sie, ob die neue Stelle ebenfalls geortet werden muss.
Was ist zu tun, wenn bei der Arbeit eine unbekannte Leitung sichtbar wird?
Unterbrechen Sie die Arbeit an dieser Stelle und berühren oder verschieben Sie die Leitung nicht. Sichern Sie den Bereich und klären Sie das weitere Vorgehen mit der zuständigen Fachperson oder dem verantwortlichen Versorgungsbetrieb. Bei einer Beschädigung ist die Gefahrenlage entsprechend abzuklären.
Die Lage der Pergola und die Lage der Werkleitungen müssen vor dem Bohren zusammen betrachtet werden. Pläne liefern wichtige Hinweise, eine fachgerechte Ortung ergänzt diese Angaben, und die Verankerungsplanung bestimmt die betroffenen Arbeitszonen. Dokumentierte Unsicherheiten dürfen dabei nicht als geklärte Bereiche gelten. Wenn diese Informationen zum gleichen Standort und zur gleichen Planversion gehören, lassen sich Ankerpunkte umsichtig festlegen.
