Terrasse mit Gefälle: Höhen und Pergola gemeinsam planen

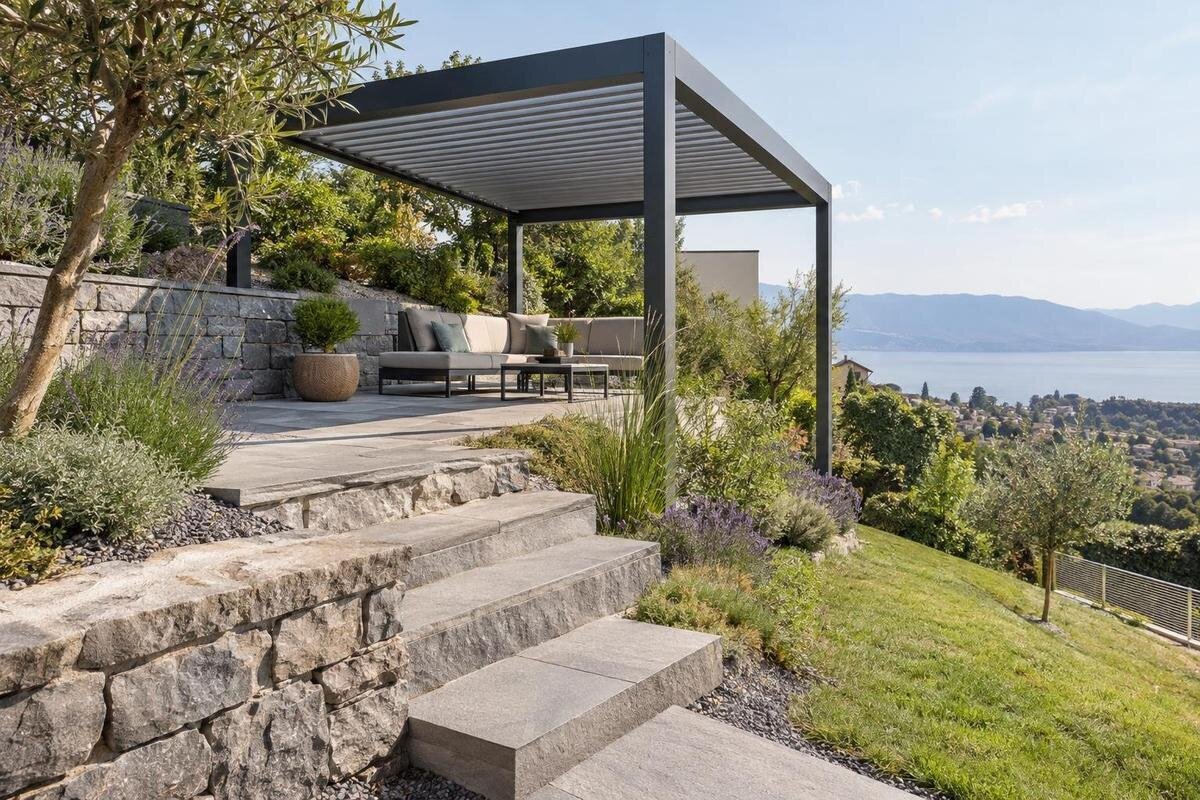

Pergola auf geneigter Terrasse
Eine Terrasse mit Gefälle wirft zwei verschiedene Planungsfragen auf: Wie verläuft die fertige Oberfläche, und auf welcher Höhe beziehungsweise in welcher Dachlage soll die Pergola stehen? Wer beides gleichsetzt, plant womöglich eine für das Modell nicht freigegebene Dachneigung, ungünstige Durchgangshöhen oder Pfosten an ungeeigneten Stellen. Entscheidend sind ein gemeinsamer Höhenbezug, eine Aufnahme der vorgesehenen Pfostenpunkte und die Unterlagen des konkreten Modells. Der Leitfaden zeigt, wie diese Angaben zusammenspielen und wann Untergrund, Verankerung oder ein Anschluss vor Ort beurteilt werden müssen.
01
Dachlage und Terrassengefälle getrennt festlegen
Eine geneigte Terrasse beschreibt zunächst die Höhenlage der begehbaren Oberfläche. Daraus folgt weder, dass das Pergoladach dieselbe Neigung übernehmen soll, noch, dass es ohne Weiteres waagrecht montiert werden kann. Dachrahmen, Pfosten und Anschlüsse bilden eine für das jeweilige Modell definierte Geometrie. Ob die Dachfläche waagrecht, geneigt oder mit begrenztem Höhenausgleich eingebaut werden darf, muss aus den Montage- und Konstruktionsunterlagen hervorgehen. Halten Sie deshalb zwei Angaben getrennt fest: Gefälle und örtliche Bodenhöhen einerseits, die vorgesehene Dachlage andererseits. Auch wenn sich die Pergola an der Fassade ausrichten soll, ist diese Bezugslinie unabhängig von der Bodenfläche festzulegen. Ein seitlicher Schnitt durch Terrasse und Pergola macht den Unterschied deutlich: Er zeigt den Verlauf des Belags und die geplante Dachkante als zwei eigene Linien. Bei Gefälle in mehreren Richtungen hilft ein zweiter Schnitt quer dazu. Eine perspektivische Produktansicht eignet sich dafür nicht, weil daraus weder genaue Höhen noch die Lage einzelner Stützen zuverlässig ablesbar sind.
Legen Sie dazu einen eindeutigen Höhenbezug fest, etwa einen markierten Punkt an einer festen Schwelle, und beziehen Sie sämtliche Aufnahmen darauf. Schreiben Sie auf, ob eine Angabe die Oberkante des Dachrahmens, dessen Unterseite oder eine andere Linie bezeichnet; diese Werte sind nicht austauschbar. Für die bioklimatische Pergola von Bloomcabin benötigen Sie zur Höhenplanung die Zeichnungen der gewählten Ausführung. Fragen Sie gezielt nach den dort verwendeten Bezugspunkten, damit Ihre Standortaufnahme mit der Modellzeichnung vergleichbar ist. Halten Sie im Grundriss zudem fest, welche Werte aus dem Bestand stammen und welche Zielwerte der Planung sind. So bleibt sichtbar, ob ein Höhenunterschied durch Gelände, Belagsaufbau oder die gewählte Montagehöhe entsteht. Vermerken Sie bei jeder Dachhöhenangabe auch die zugehörige Stelle: Eine Höhe an der Wandseite beschreibt bei einem geneigten Dach nicht automatisch die Höhe an der gegenüberliegenden Kante.
Höhen auf der Terrasse systematisch aufnehmen
Sobald eine vorläufige Pfostenanordnung aus der Modellzeichnung vorliegt, erfassen Sie die Oberfläche an jeder vorgesehenen Stützenposition. Messen Sie zusätzlich an den dazwischenliegenden Rändern, an der Wandseite und am vorderen Terrassenabschluss. Bei einem unregelmässigen Gefälle reichen zwei Werte an gegenüberliegenden Enden nicht immer aus: Eine Mulde, eine Schwelle oder eine lokale Erhöhung kann den Verlauf verändern. Markieren Sie deshalb jede Messstelle im Grundriss und notieren Sie ihre Höhe mit Bezug zum selben Ausgangspunkt. Eine Terrasse kann sowohl von der Fassade weg als auch entlang der Fassade abfallen. Beschränken Sie die Aufnahme daher nicht auf eine einzige Richtung. Eindeutige Punktbezeichnungen, etwa A bis D für die vorgesehenen Stützen, erleichtern die Zuordnung zwischen Plan, Fotos und Höhenliste. Vermerken Sie, ob ein Punkt oberhalb oder unterhalb des gewählten Höhenbezugs liegt; eine Zahl ohne diese Information ist missverständlich. Ist der endgültige Belag noch nicht eingebaut, müssen geplanter Aufbau und Übergänge separat angegeben und vor der Montage bestätigt werden.
Nehmen Sie auch feste Hindernisse auf: Tür- und Fensterschwellen, Geländer, Stufen, Rinnen, Mauervorsprünge und Öffnungsbereiche von Türen. Bei der Bloomcabin Wandpergola gehört neben der Fläche für die Pfosten auch der vorgesehene Wandbereich zur Höhenaufnahme; die konkrete Anschlusslage ist anhand der Unterlagen des gewählten Modells zu prüfen. Halten Sie fest, ob Ihre Werte vom Rohbau, von einer bestehenden Platte oder vom fertigen Belag stammen. Ein bemasster Grundriss, eine Höhenliste und Fotos aus mehreren Richtungen vermitteln die Situation klarer als eine einzelne Beschreibung wie «Die Terrasse fällt nach Süden».
02
Pfostenpositionen mit dem Modellraster abgleichen
Ein Plan, der nur die Aussenkante der Pergola zeigt, genügt bei Gefälle nicht. Entscheidend ist, wo die Pfostenachsen tatsächlich liegen und welche Abstände das Modell zulässt. Zeichnen Sie die freigegebene Anordnung massstäblich in den Terrassengrundriss ein. Prüfen Sie für jede Stütze, ob der vorgesehene Punkt zugänglich ist und ob dort Leitungen, Entwässerung, Fugen, Randabschlüsse oder ein Stufenwechsel im Weg liegen. Ein Pfosten darf nicht allein deshalb verschoben werden, weil die Oberfläche an seiner vorgesehenen Stelle höher oder tiefer ist. Eine geänderte Anordnung braucht eine ausdrückliche Freigabe für das konkrete Modell.
Für die Bloomcabin Pergola ist eine Fläche von 9 bis 24 m² angegeben; diese Flächenangabe allein verrät jedoch nicht, wo die Pfosten sitzen oder wie weit sie von einem Rand abrücken dürfen. Übertragen Sie deshalb nicht einfach Aussenmasse aus einer Produktansicht auf den Boden. Vergleichen Sie Pfostenmitten, Dachüberstände und nutzbare Fläche getrennt. Bei schräg zulaufenden oder gestuften Terrassen sollte der Plan auch freie Durchgänge, den Zugang zu Türen und Abstände zu Geländer und Rand zeigen. Damit werden mögliche Kollisionen sichtbar, bevor die Befestigungspunkte festgelegt sind.
Durchgangshöhe über den höchsten Terrassenpunkten
Die lichte Höhe ist der freie Abstand zwischen der fertigen Terrassenoberfläche und der Unterseite des Bauteils darüber. Bei einer gleichbleibenden Dachlage ist dieser Abstand an der höchsten Stelle des fertigen Bodens am knappsten. Ist eine geneigte Dachlage für das Modell freigegeben, muss der Abstand an den relevanten Punkten separat betrachtet werden. Prüfen Sie daher nicht nur eine einzelne Ecke. Beziehen Sie die Wege unter den Dachkanten und Querträgern ein, besonders dort, wo die Oberfläche ansteigt, eine Stufe beginnt oder die Terrasse an die Fassade anschliesst. Geplante Belagsschichten gehören zur fertigen Bodenhöhe und nicht zu einer späteren Korrektur.
Berücksichtigen Sie auch Tür- und Fensterflügel, Rollladenkästen und geöffnete Fenster. Legen Sie fest, welche Durchgänge frei bleiben müssen, und markieren Sie die betreffenden Bereiche im Plan. Für die Bloomcabin Bioklimatische Pergola ergibt sich die örtliche Durchgangshöhe erst aus der Modellzeichnung und den aufgenommenen Bodenhöhen. Vergleichen Sie dabei die Unterkante des tatsächlich darüberliegenden Bauteils mit dem fertigen Belag, nicht nur die Gesamthöhe der Pergola. Prüfen Sie auch den Weg von der Terrassentür zum Sitzplatz oder zum Garten: Ein ausreichender Abstand an den Pfosten sagt noch nichts über einen höher liegenden Abschnitt dazwischen aus. Bei einer Stufe ist die obere Trittfläche gesondert zu betrachten. Zeichnen Sie geplante erhöhte Sitzbereiche oder Podeste bereits ein, wenn sie unter das Dach reichen sollen. Ein optisch passendes Dachniveau kann mit dem vorgesehenen Aufbau oder der Nutzung kollidieren. Wenn die Werte nicht zusammenpassen, muss zuerst die Lage oder die Modellwahl überprüft werden, statt einen Pfosten eigenmächtig anzupassen.
03
Wandanschluss, Fassade und Pfostenstandorte
Bei einer wandgebundenen Ausführung gehören Wandhöhe, Fassadenverlauf und Pfostenpositionen zur selben Geometrie. Liegen die vorgesehenen Pfostenfüsse auf unterschiedlichen Bodenhöhen, unterscheiden sich auch ihre vertikalen Abstände zu einer waagrechten Bezugslinie an der Wand. Daraus darf nicht eigenständig eine geneigte Wandschiene oder ein anderer Pfostenabstand abgeleitet werden. Prüfen Sie, welche Bezugslinie die Montagezeichnung für den Wandanschluss vorgibt und welcher Höhenausgleich an den Stützen zulässig ist. Tragen Sie die vorgesehene Anschlusslinie in einer Fassadenansicht ein und ergänzen Sie Tür- und Fensteröffnungen sowie vorhandene Vorsprünge. So lässt sich erkennen, ob die gewünschte Dachhöhe über die gesamte Anschlussbreite Platz findet. Ein einzelner Höhenwert neben der Terrassentür reicht dafür nicht. Zusätzlich muss beurteilt werden, ob die Wand an dieser Stelle als Anschlussgrund geeignet ist. Die sichtbare Fassadenoberfläche allein belegt keine tragfähige Verankerung.
Die Bezeichnung Wandpergola von Bloomcabin kennzeichnet eine wandmontierte Modellvariante, sagt für sich allein aber nichts über den zulässigen Höhenausgleich an einer geneigten Terrasse. Erfassen Sie Wand- und Bodenhöhen gemeinsam und lassen Sie Anschlusslage und Befestigung anhand der konkreten Modellunterlagen bestätigen. Bei einer freistehenden Variante sind ebenfalls alle Pfostenstandorte nach Zeichnung einzutragen; eine fehlende Wandverbindung bedeutet nicht automatisch, dass sich die Pfosten beliebig verschieben lassen. Falls ein Fassadenanschluss nötig ist, sollten bauliche Beurteilung und Pergolaplanung gemeinsam erfolgen. So lassen sich widersprüchliche Höhen zwischen Dachlage, Türöffnung und Stützen früh erkennen.
Oberflächenwasser und Dachwasser getrennt planen
Das vorhandene Gefälle beeinflusst, wie Wasser auf der Terrasse abläuft. Bei einer Dachausführung, die Regen sammelt oder gezielt ableitet, richtet sich der Wasserweg nach dem jeweiligen Modell und nicht nach der Neigung des Bodens. Zeichnen Sie ein, wo Wasser auf dem Belag ankommt, wo Rinnen und Abläufe liegen und welche Schwellen, Türen oder Wege frei bleiben müssen. Prüfen Sie auch, ob ein Pfosten auf oder nahe einer bestehenden Rinne oder einem Ablauf vorgesehen wäre. Diese Aufnahme ist keine Aufforderung, das Terrassengefälle zu ändern. Sie zeigt, ob Pfostenraster, vorhandene Wasserwege und die vorgesehene Dachentwässerung miteinander vereinbar sind.
Klären Sie für die ausgewählte Pergola von Bloomcabin, welche Angaben zur Wasserführung in den Modellunterlagen stehen. Eine Produktansicht zeigt nicht zuverlässig, wo eine allfällige Ableitung endet oder welche Anschlüsse dafür vorgesehen sind. Prüfen Sie anschliessend vor Ort, wohin das Wasser geführt werden soll und ob es Wege oder angrenzende Bauteile beeinträchtigen könnte. Beachten Sie dabei auch die Zugänglichkeit bestehender Abläufe: Ein Pfosten oder eine Fussabdeckung sollte deren Kontrolle und Reinigung nicht verhindern. Fotografieren Sie vorhandene Wasseransammlungen nach Regen und ordnen Sie die Stellen im Plan zu. Solche Beobachtungen ergänzen die Höhenaufnahme, ersetzen aber keine fachliche Beurteilung der Entwässerung. Eine vorhandene Rinne oder die Bodenoberfläche sollte nicht einfach verschoben oder verändert werden, um eine ungeprüfte Ableitung auszugleichen. Falls eine Anpassung nötig erscheint, gehören der geplante Wasserweg und die betroffenen Bauteile in die gemeinsame Planung von Terrasse und Pergola.
04
Untergrund und Verankerung an jedem Pfosten prüfen
Ein Pfosten steht nicht deshalb sicher, weil der Belag eben aussieht. Bei Gefälle können Platten, Holzbelag, eine Betonfläche und die darunterliegende Konstruktion unterschiedliche Aufbauten haben; die sichtbare Oberfläche zeigt nicht automatisch, welche Schicht Kräfte aufnehmen kann. Für jede vorgesehene Stütze muss bekannt sein, auf welchem Untergrund sie steht und welche Verankerung die Modellunterlagen dort freigeben. Stimmen Sie Montagezeichnung, Nachweis zum Untergrund und Standortaufnahme aufeinander ab. Liegt eine Stütze nahe an einem Rand oder über einer Leitung, ist das bei der Beurteilung ausdrücklich zu berücksichtigen. Bei unklaren Aufbauten braucht es eine sachkundige Prüfung vor Ort.
Für die bioklimatische Ausführung von Bloomcabin muss die Befestigung zum konkreten Modell und zum tatsächlich vorhandenen Untergrund passen. Setzen Sie deshalb keine einheitliche Fundamentgrösse für alle Stützen oder geneigten Terrassen an. Entscheidend ist auch, auf welche Schicht sich eine Höhenangabe bezieht: Die Oberkante des fertigen Belags und die vorgesehene Auflagefläche einer Befestigung sind nicht zwingend identisch. Lassen Sie diese Bezugspunkte in den Unterlagen eindeutig benennen. Vorhandene Baupläne, Angaben zum Terrassenaufbau oder Fotos aus der Bauphase können die Beurteilung unterstützen. Kennzeichnen Sie fehlende Informationen ausdrücklich, statt unter dem gesamten Belag denselben Aufbau anzunehmen. Eine Fachperson muss klären, welche Nachweise ausreichen und ob weitere Untersuchungen nötig sind. Das ist besonders relevant, wenn die Terrasse nachträglich erweitert oder stellenweise erneuert wurde. Eine allfällige Lösung für die Lastabtragung und den Höhenausgleich muss mit den freigegebenen Befestigungszeichnungen übereinstimmen.
Fertigbelag und Montagezeitpunkt abstimmen
Planen Sie nicht anhand eines Zwischenstands, wenn später noch Platten, Holzroste oder andere Belagsschichten ergänzt werden. Ein geänderter Aufbau kann die Höhe an Türschwellen, Stufen, Pfostenfüssen und Dachunterkante beeinflussen. Kennzeichnen Sie deshalb, welche Werte für den aktuellen Bestand gelten und welche für den fertigen Zustand angenommen sind. Bestellung, Standortbeurteilung und Montage sollten sich auf denselben Planstand beziehen. Wenn Belagsarbeiten und Pergolamontage getrennt ausgeführt werden, vereinbaren Sie, wer die endgültigen Höhen kontrolliert und wann die Pfostenpositionen auf dem fertigen Untergrund abgesteckt werden.
Vor Beginn sollten die ausführenden Fachpersonen dieselbe Version von Grundriss, Höhenliste und Montagezeichnung verwenden. Bei der wandmontierten Pergola von Bloomcabin sind der vorgesehene Wandbereich und die Pfostenpunkte ebenso eindeutig zu kennzeichnen wie der fertige Bodenstand; die Anordnung muss zur Zeichnung des konkreten Modells passen. Änderungen auf der Baustelle, etwa ein versetzter Ablauf oder eine veränderte Schwelle, gehören in eine aktualisierte Planung, bevor die Befestigungspunkte vorbereitet werden. Halten Sie zudem fest, wer Änderungen freigibt und wer die Masse vor der Montage nochmals kontrolliert. Der gewählte Höhenbezug muss während der Belagsarbeiten erhalten oder nachvollziehbar übertragen werden. Wird die markierte Schwelle ersetzt, braucht es einen neuen, dokumentierten Bezugspunkt. Prüfen Sie nach Abschluss der Belagsarbeiten die tatsächlichen Höhen gegen den Plan, statt die angenommenen Schichtstärken ungeprüft zu übernehmen. So lassen sich Abweichungen erkennen, bevor die Pergola montiert wird.
05
Häufige Fehlannahmen bei geneigter Terrasse
Ein häufiger Planungsfehler ist, an allen Pfosten denselben Abstand zur jeweils darunterliegenden Oberfläche anzustreben und damit unbemerkt auch die Dachlage zu kippen. Ebenso wenig lässt sich voraussetzen, dass eine waagrechte Dachlage immer mit unterschiedlich langen Pfosten erreicht werden kann. Beides ist nur dann zulässig, wenn die Unterlagen des konkreten Modells diese Geometrie ausdrücklich vorsehen. Auch ein einzelner Messwert am Terrassenrand, die Beschreibung «leichte Neigung» oder ein Foto ersetzt keine Höhenaufnahme an den vorgesehenen Auflagern. Ein pauschaler Grenzwert für das Terrassengefälle wäre deshalb keine verlässliche Entscheidungshilfe. Entscheidend sind Modellvorgaben und Standortbeurteilung. Verwechseln Sie ausserdem nicht die Neigung des Belags mit dem Höhenunterschied zwischen zwei Pfostenpunkten: Auf einer unregelmässigen Fläche kann der Verlauf dazwischen davon abweichen. Unsichere oder nur geschätzte Messwerte sollten als solche gekennzeichnet werden. Die Fachperson kann dann gezielt nachmessen, statt eine scheinbar genaue Angabe als gesicherte Grundlage zu verwenden.
Eine weitere Fehlannahme ist, aus einer passenden Grundfläche auf eine passende Pfostenlage zu schliessen. Die Pergola kann im Grundriss Platz haben und trotzdem mit Türflügeln, Geländer, Rinne oder Randabständen kollidieren. Ebenso ist eine Deckschicht nicht automatisch der geeignete Befestigungsgrund. Vermeiden Sie provisorische Lösungen wie unterlegte Platten, versetzte Fussplatten oder nachträglich zugeschnittene Stützen, sofern die Modellunterlagen diese Ausführung nicht ausdrücklich zulassen. Wenn Messwerte, Montageplan und örtliche Bedingungen nicht zusammenpassen, ist das ein Klärungsbedarf bei einer Fachperson und kein Grund, die Konstruktion vor Ort nach Gefühl anzupassen.
Unterlagen für die Standortbeurteilung
Eine aussagekräftige Anfrage enthält mehr als den Hinweis, dass die Terrasse Gefälle hat. Legen Sie einen Grundriss mit Aussenmassen, vorgesehenem Pfostenraster, Wand- und Terrassenrändern sowie Hindernissen bei. Ergänzen Sie die Höhen an allen geplanten Stützen, den gemeinsamen Höhenbezug, den fertigen oder geplanten Belagsaufbau, Schwellen, Wasserabläufe und Fotos aus mehreren Blickrichtungen. Kennzeichnen Sie auch das zu prüfende Modell und die gewünschte Dachlage. So kann eine Fachperson erkennen, ob weitere Messungen, ein Untergrundnachweis oder eine statische Beurteilung nötig sind, statt aus einer groben Beschreibung eine nicht belegte Lösung abzuleiten.
Bitten Sie um eine klare Bestätigung zu drei Punkten: zulässige Dachlage und Höhenanpassung, freigegebene Pfostenpositionen sowie passende Befestigung für den vorhandenen Untergrund. Bei einem Wandanschluss müssen auch dessen Lage und der tragfähige Anschlussgrund beurteilt werden. Eine Standortbeurteilung kann sinnvoll sein, bevor der endgültige Belag eingebaut wird, wenn dadurch mögliche Befestigungspunkte noch zugänglich sind. Lassen Sie im Ergebnis festhalten, auf welche Zeichnung und welchen Planstand sich die Beurteilung bezieht und welche Angaben noch offen sind. Unterscheiden Sie dabei eine grundsätzlich denkbare Anordnung von einer für die Ausführung bestätigten Lösung. Wenn mehrere Modellgrössen infrage kommen, sollte jede Variante mit ihrem eigenen Pfostenraster geprüft werden; eine Bestätigung lässt sich nicht ohne Weiteres auf die nächste Grösse übertragen. Stimmen Modellzeichnung, örtliches Aufmass und vorgesehene Ausführung nicht überein, sollte der Plan vor der Montage gemeinsam geklärt werden. Das ist besonders wichtig bei Pfosten nahe an Rand, Stufe oder Ablauf, wo keine pauschale Standardlösung ausreicht.
Häufige Fragen
Muss das Pergoladach das Gefälle der Terrasse übernehmen?
Nein, das ergibt sich nicht automatisch aus der Bodenfläche. Ob das Dach waagrecht oder geneigt montiert werden darf, bestimmen die Unterlagen des konkreten Modells. Terrassenhöhe und Dachlage werden getrennt aufgenommen und anschliessend gemeinsam geprüft.
Kann ich den Höhenunterschied mit unterschiedlich langen Pfosten ausgleichen?
Nur wenn die freigegebenen Montageunterlagen diese Ausführung zulassen. Kürzen, verlängern oder unterlegen Sie Pfosten nicht eigenmächtig. Der Höhenausgleich muss zur Modellgeometrie und zur geprüften Verankerung passen.
Welche Höhen sollte ich auf der Terrasse messen?
Erfassen Sie die fertige Oberfläche an allen vorgesehenen Pfostenpositionen sowie an Schwellen, Stufen, Rinnen und relevanten Rändern. Beziehen Sie alle Werte auf denselben markierten Höhenpunkt und berücksichtigen Sie den geplanten Bodenaufbau.
Reicht es, wenn die Pergola laut Produktangabe auf die Terrasse passt?
Nein. Eine Flächenangabe zeigt nicht, wo die Pfosten stehen dürfen, welche Durchgangshöhe entsteht oder wie die Befestigung zum Untergrund passt. Dafür brauchen Sie den Grundriss und die freigegebenen Unterlagen des konkreten Modells.
Wann ist eine Standortbeurteilung sinnvoll?
Wenn der Untergrund unklar ist, ein Pfosten nahe an Rand, Stufe oder Ablauf stehen würde oder ein Wandanschluss vorgesehen ist. Eine qualifizierte Fachperson kann die Situation vor Ort beurteilen, bevor Belag oder Befestigungspunkte verändert werden.
Bei einer Terrasse mit Gefälle kommt es auf das Zusammenspiel von gemessener Fertigoberfläche, vorgesehener Dachlage und freigegebenem Pfostenraster an. Ein gemeinsamer Höhenbezug macht die Angaben vergleichbar; dokumentierte Untergründe und Wasserwege zeigen weitere mögliche Konflikte am Standort. So lässt sich prüfen, ob die gewünschte Pergola zur Terrasse passt, ohne deren Dachneigung aus dem Bodenverlauf abzuleiten. Ist eine abweichende Stützenanordnung oder ein Höhenausgleich nötig, muss die Lösung vor Änderungen am Belag oder an den Befestigungspunkten geklärt sein.
