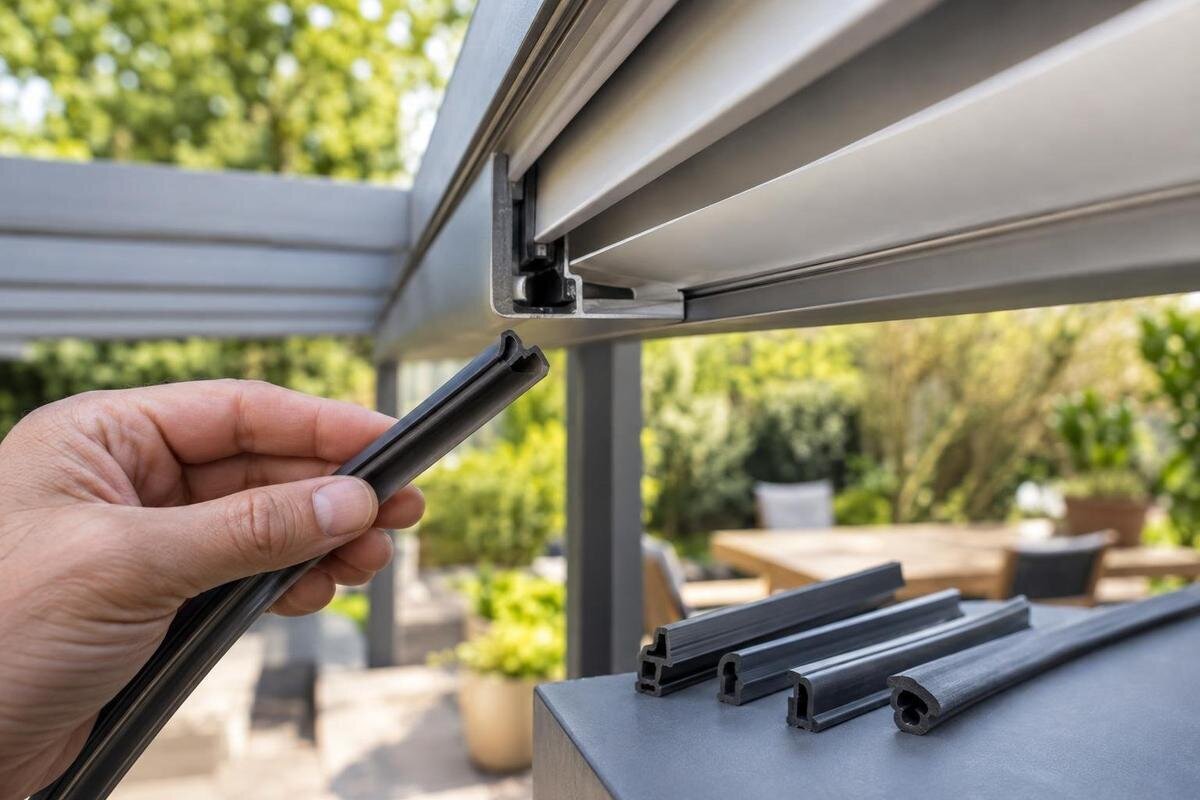

Pergola-Dichtung erneuern: Das richtige Profil eindeutig bestimmen
Pergola reparieren und pflegen
Wenn Sie an einer Pergola eine verschlissene oder gelöste Dichtung vermuten, reicht es nicht, einfach einen ähnlich breiten Streifen zu bestellen. Entscheidend sind die konkrete Anlagenvariante, der Einbauort und der Profilquerschnitt. Schon eine kleine Abweichung an der Haltekante oder an der Form kann dazu führen, dass das Ersatzteil nicht zur vorhandenen Aufnahme passt. Hier erfahren Sie, welche Angaben und Fotos die Zuordnung erleichtern, wie Sie Masse sinnvoll dokumentieren und weshalb eine beliebige Meterware nicht ohne Abgleich zugeschnitten werden sollte.
Warum das Profil genau übereinstimmen muss
Eine Dichtung ist nicht einfach ein Streifen, dessen Breite ungefähr stimmen muss. Mit «Profil» ist der Querschnitt gemeint: die Form, die in einer bestimmten Aufnahme sitzt und dort in der vorgesehenen Lage anliegt. Je nach Ausführung können etwa ein Haltefuss, eine Nut, Lippen, Hohlräume oder eine asymmetrische Kontur für die Passung relevant sein. Diese Merkmale sind Beispiele und keine Aussage über den Aufbau Ihrer Anlage. Selbst zwei von aussen ähnliche Streifen können anders geformt sein. Länge und Farbe sagen daher wenig darüber aus, ob ein Teil in die vorhandene Aufnahme passt und seine vorgesehene Position behält. Halten Sie sichtbare Kontur und Einbauort deshalb getrennt fest.
Zur passenden Ersatzdichtung gehört neben der Kontur auch die vorgesehene Ausführung. Aus einem Foto lässt sich beispielsweise nicht zuverlässig erkennen, aus welchem Material ein Profil besteht oder welche Eigenschaften es für seinen Einsatz benötigt. Auch ein scheinbar weicher und gut anliegender Streifen ist deshalb nicht automatisch geeignet. Entscheidend ist die Zuordnung zum jeweiligen Bauteil anhand einer Teileliste, einer technischen Zeichnung oder einer Bestätigung des zuständigen Services. Gibt es mehrere ähnlich aussehende Varianten, sollten Sie deren Unterschiede nicht selbst durch einen Einbauversuch beurteilen. Bitten Sie stattdessen um die genaue Ersatzteilbezeichnung und halten Sie fest, auf welche Anlagenversion und welchen Einbauort sich diese Angabe bezieht. So bleibt die Auswahl nachvollziehbar.
Modell, Kennzeichnung und Unterlagen erfassen
Beginnen Sie mit der Identität der Anlage. Übernehmen Sie Modell- oder Artikelbezeichnung exakt aus Kaufbeleg, Auftrag oder Montageunterlagen. Ergänzen Sie, sofern vorhanden, Seriennummer, Angaben vom Typenschild, Produktions- oder Chargenhinweis sowie Kauf- und Montagejahr. Ein Foto des Typenschilds hilft, wenn es ohne Demontage sicher erreichbar ist; notieren Sie auch, an welcher Stelle es sitzt. Falls Unterlagen von einem früheren Besitzer stammen, halten Sie fest, welche Angaben direkt aus dem Dokument kommen und welche Sie nicht sicher zuordnen können. Eine saubere Abschrift oder ein scharfes Foto ist hilfreicher als eine vermutete Modellbezeichnung. Prüfen Sie auch, ob Beleg und Kennzeichnung denselben Wortlaut verwenden.
Bei der Zuordnung zählt mehr als der Markenname. Baureihen oder Ausführungen können geändert worden sein, und einzelne Teile einer Anlage können früher schon ersetzt worden sein. Vermerken Sie deshalb bekannte Umbauten, frühere Reparaturen und allfällige Abweichungen zwischen Rechnung und vorhandener Anlage. Führt der Beleg beispielsweise die Bloomcabin Wandpergola auf, übernehmen Sie diesen Wortlaut genau. Behandeln Sie ihn aber nicht als Teilenummer: Für die Dichtung braucht es zusätzlich Angaben zur konkreten Anlage und zum Einbauort. Eine Modellbezeichnung macht die Anfrage verständlicher, bestätigt für sich allein aber keine Kompatibilität. Kürzen Sie den Namen in Ihrer Anfrage möglichst nicht ab.
Einbauort der betroffenen Dichtung festhalten
Beschreiben Sie, an welcher Stelle die fragliche Dichtung sitzt, nicht nur, wo Wasser oder Schmutz auffällt. Halten Sie fest, ob sie an einem Rand, an einer Verbindung oder an einem anderen klar erkennbaren Teil liegt. Geben Sie die Orientierung möglichst eindeutig an: von welcher Seite betrachtet, welcher Abschnitt und in welcher Richtung. Begriffe wie «links» sind ohne Blickrichtung mehrdeutig; eine Markierung auf einer Gesamtansicht oder eine einfache Skizze schafft Klarheit. Zählen Sie sichtbare Abschnitte und notieren Sie, ob mehrere Stellen gleich aussehen oder ob nur ein einzelner Bereich betroffen ist. Verwenden Sie neutrale Angaben wie «vordere Längsseite» oder «Ende beim Pfosten», wenn Ihnen die Fachbezeichnung fehlt.
Wenn eine Zeichnung oder Teileliste vorhanden ist, verwenden Sie die darin benannten Stellen. Ist die Bezeichnung unklar, beschreiben Sie die Position mit eigenen Worten und legen Sie ein Foto bei, statt einen Fachbegriff zu erraten. Notieren Sie, ob das Profil an einem feststehenden oder beweglichen Teil liegt, aber nur, wenn Sie das anhand der Unterlagen oder aus sicherem Blickwinkel erkennen können; betätigen Sie das Dach nicht eigens zur Identifikation. Auch der Produktname Bloomcabin Pergola sagt nicht, wo die Dichtung an Ihrer konkreten Anlage sitzt. Die Ortsangabe hilft, ähnlich geformte, aber unterschiedlich eingesetzte Teile auseinanderzuhalten. Beschreiben Sie verschiedene Stellen einzeln, statt sie pauschal zusammenzufassen.
Fotos für die Profilzuordnung aufnehmen
Für eine Zuordnungsanfrage helfen mehrere Bilder mit unterschiedlichen Aufgaben. Beginnen Sie mit einer Gesamtansicht, auf der die Pergola und die betroffene Seite erkennbar sind. Ein zweites Bild soll den Einbauort näher zeigen, ohne den Bezug zur Gesamtanlage zu verlieren. Eine Nahaufnahme hält Zustand und Übergang zu angrenzenden Bauteilen fest. Fotografieren Sie bei gleichmässiger Beleuchtung, halten Sie die Kamera möglichst still und prüfen Sie, ob Kanten und Profil scharf zu erkennen sind. Digitale Vergrösserung ersetzt keine Nahaufnahme. Eine sichtbare Beschädigung sollte auf mindestens einem Bild unverdeckt bleiben; ändern Sie die Einbaulage dafür nicht. Bewahren Sie die unbeschnittene Aufnahme auf, damit der Zusammenhang erkennbar bleibt.
Falls die Stirnseite eines Profils bereits sichtbar ist, fotografieren Sie den Querschnitt möglichst gerade von vorn. Legen Sie, sofern dies gefahrlos möglich ist, ein Lineal in dieselbe Ebene, damit die Grössenordnung beurteilbar bleibt; eine Perspektive schräg von oben kann die Kontur verzerren. Ein Muster muss dafür nicht eigens ausgebaut werden. Ergänzen Sie eine kurze Bildbeschreibung wie «hintere Kante, Blick von unten» und markieren Sie die betroffene Stelle nur auf einer Kopie des Übersichtsbilds. Fügen Sie ausserdem die Anlagenbezeichnung bei, zum Beispiel Bloomcabin Bioklimatische Pergola. Benennen Sie die Bilder nach Ort oder Blickrichtung, damit Übersicht und Detail nicht verwechselt werden.
Querschnitt und Einbaurichtung vergleichen
Der Querschnitt muss möglichst vollständig sichtbar sein. Achten Sie nicht nur auf die äussere Breite, sondern – soweit erkennbar – auch auf Profilhöhe, Auflage- oder Haltebereich, Nuten, Lippen und Hohlräume. Bei einem asymmetrischen Profil kommt es darauf an, welche Seite in der Aufnahme liegt; eine um 180 Grad gedrehte Darstellung kann die Form falsch erscheinen lassen. Halten Sie deshalb fest, wo oben, unten, innen oder aussen ist, oder notieren Sie, wenn die Orientierung unbekannt ist. Drücken Sie ein weiches oder verformtes Ende nicht für ein «sauberes» Foto zusammen. Sind mehrere Abschnitte sichtbar, prüfen Sie auf den Bildern, ob ihre Konturen gleich aussehen oder voneinander abweichen.
Vergleichen Sie Konturen mit einer technischen Zeichnung oder einer bestätigten Teileangabe, nicht nur mit einem Foto aus einem ähnlichen Angebot. Oberflächenfarbe, Alterung und Verschmutzung können den Eindruck verändern; weder ein ähnlicher Farbton noch ein ähnlicher Glanz beweist denselben Querschnitt oder dieselbe Ausführung. Ordnen Sie Ihren Profilvergleich der dokumentierten Anlage zu, beispielsweise der Wandpergola von Bloomcabin, sofern dieser Name zu Ihren Unterlagen passt. Wenn die Kontur auf dem eigenen Foto nicht vollständig sichtbar ist, schreiben Sie das dazu. Geben Sie auch an, ob ein Ende eingerissen oder dauerhaft zusammengedrückt wirkt. Dann kann der Service beurteilen, ob die Aufnahme für einen Vergleich genügt oder eine andere Ansicht benötigt wird.
Profilmasse und Länge getrennt dokumentieren
Trennen Sie die Masse des Querschnitts von der benötigten Länge. Für den Querschnitt können Gesamtbreite und Gesamthöhe relevant sein; je nach Zeichnung zählen zusätzlich einzelne Bereiche der Kontur. Notieren Sie Werte in Millimetern und geben Sie an, ob sie aus einer Herstellerzeichnung, von einem unbeschädigten Muster oder von einem eingebauten Profil stammen. Ein zusammengedrücktes, gealtertes oder teilweise fehlendes Stück liefert keine verlässliche Originalkontur. Messen Sie nur, was zugänglich ist, und verformen Sie das Profil nicht, um ein Mass zu erhalten. Wenn ein Wert bloss ungefähr ist, kennzeichnen Sie ihn als Schätzung und lassen Sie die entsprechende Stelle offen für eine Rückfrage.
Erfassen Sie die Länge separat: Halten Sie für jeden sichtbaren Abschnitt fest, wo er beginnt und endet, wie viele Stücke vorhanden sind und ob Ecken, Unterbrüche oder Übergänge erkennbar sind. Eine Gesamtlänge kann mehrere unterschiedliche Teilstücke verdecken. Messen Sie einen gelösten Abschnitt ohne Zug, damit Sie ihn beim Messen nicht dehnen. Leiten Sie keinen Längenzuschlag aus einer Vermutung ab; lassen Sie die benötigte Bestelllänge bestätigen. Als Anlagenangabe können Sie das Pergola-Modell von Bloomcabin im Anfragekopf aufführen; Einbauort, Querschnitt, Anzahl und Länge gehören als getrennte Angaben dazu. Nehmen Sie nicht an, dass gegenüberliegende Abschnitte gleich lang oder identisch ausgeführt sind. Kennzeichnen Sie unzugängliche Enden, wenn sich die Länge deshalb nicht vollständig erfassen lässt.
Dichtungsschaden und andere Ursachen unterscheiden
Notieren Sie sichtbare Merkmale des alten Profils, ohne daran zu ziehen oder es zu testen: Fehlt ein Abschnitt, ist eine Kante eingerissen, liegt ein Teil sichtbar ausserhalb der Aufnahme oder ist ein Übergang offen? Halten Sie fest, ob dieselbe Stelle an weiteren Abschnitten vorkommt und ob das Profil dort unbeschädigt aussieht. Eine Aufnahme vor jeder Reinigung oder Veränderung bewahrt den ursprünglichen Zustand. Drücken Sie eine Lippe nicht hin und her, prüfen Sie die Elastizität nicht durch starkes Ziehen und bewegen Sie kein Bauteil, wenn die Bedienungsanleitung dafür keine sichere Vorgehensweise vorgibt. Notieren Sie auch, wann die Auffälligkeit erstmals bemerkt wurde, ohne dafür eine zusätzliche Prüfung an der Anlage vorzunehmen.
Eine undichte Stelle muss nicht direkt unter der vermuteten Dichtung liegen: Wasser kann an Verbindungen oder anderen Übergängen eintreten und erst weiter entfernt sichtbar werden. Auch eine Fehlstellung oder ein nicht vollständig schliessendes Bauteil lässt sich nicht durch den Tausch eines Profils beheben; aus der Ferne ist die Ursache nicht feststellbar. Beschreiben Sie daher Beobachtung und Vermutung getrennt, zum Beispiel «Wasser sichtbar hier» und «Dichtung dort möglicherweise beschädigt». Ordnen Sie diese Beschreibung Ihrer Anlage zu und nennen Sie etwa die bioklimatische Pergola von Bloomcabin, wenn sie so in Ihren Unterlagen bezeichnet ist. Vermerken Sie ausserdem, ob das Problem dauerhaft oder nur unter bestimmten beobachteten Bedingungen auftritt. Bei Unsicherheit sollte der zuständige Service die Ursache prüfen, besonders wenn ein bewegliches Bauteil betroffen ist.
Ein Muster nur nach Anleitung entnehmen
Schneiden Sie nicht vorsorglich ein Stück aus der eingebauten Dichtung heraus, um damit eine beliebige Ersatzleiste zu vergleichen. Schon die Entnahme kann die vorhandene Aufnahme oder ein benachbartes Teil beeinträchtigen; bei manchen Arbeiten ist der Zugang zudem nicht ohne Demontage möglich. Prüfen Sie zuerst die Montage- oder Serviceunterlagen. Ein Muster kommt nur dann infrage, wenn dessen Entnahme dort vorgesehen oder vom zuständigen Service verlangt wird und sich die Stelle sicher erreichen lässt. Ist ein Abschnitt bereits lose, bewahren Sie ihn zunächst so auf, wie Sie ihn vorgefunden haben, statt ihn zu reinigen, zu strecken oder zurechtzuschneiden. Ein beschädigtes Ende ist nicht unbedingt repräsentativ für den übrigen Querschnitt.
Wenn ein Muster ausdrücklich verlangt wird, kennzeichnen Sie es mit Einbauort, Blickrichtung und gegebenenfalls Ober- oder Unterseite. Halten Sie vor der Entnahme Bilder fest und senden Sie nicht nur ein verformtes oder abgerissenes Endstück, wenn ein intakter Querschnitt vorhanden ist. Lagern Sie verschiedene Stücke getrennt, damit sie nicht verwechselt werden; legen Sie auch die vermutete Anlagenbezeichnung bei, etwa die Modellbezeichnung Bloomcabin Wandpergola, sofern diese im Beleg steht. Ist kein Muster verfügbar, geben Sie das offen an und fragen Sie nach einer Zuordnung anhand von Serienangabe, Fotos oder technischer Zeichnung. Eine Probe ist ein Hinweis, ersetzt aber nicht die Prüfung durch den Anbieter.
Ersatzteilanfrage mit den nötigen Angaben stellen
Fassen Sie die Angaben in einer Anfrage zusammen, statt Fotos und Masse ohne Erklärung einzeln zu schicken. Nennen Sie den Modellwortlaut, Serien- oder Typenschildangaben, Kauf- beziehungsweise Montagejahr, den genauen Einbauort, den sichtbaren Zustand sowie Zahl und Länge der betroffenen Abschnitte. Fügen Sie Übersicht, Nahaufnahme und Querschnittsbild bei; markieren Sie, welche Aufnahme zu welchem Ort gehört. Trennen Sie bestätigte Daten von Schätzungen. So kann der Service erkennen, welche Angaben direkt abgelesen, gemessen oder nur vermutet sind, und gezielt nach einer fehlenden Information fragen. Ein knapper Betreff mit Modell und Einbauort erleichtert zusätzlich die Zuordnung.
Bitten Sie um eine eindeutige Bestätigung, welches Ersatzteil zu Modell und Ausführung passt: Teilenummer oder genaue Profilbezeichnung, Querschnitt, vorgesehene Einbaulage und benötigte Stücklänge. Fragen Sie bei einem abweichenden oder nicht mehr verfügbaren Teil, ob eine freigegebene Nachfolgeausführung existiert und woran deren Kompatibilität festgemacht wird. Bestätigen Sie diese nicht selbst aufgrund ähnlicher Masse. Führen Sie die Produktbezeichnung Bloomcabin Pergola aus den Unterlagen wortgetreu auf, wenn sie dort steht. Klären Sie auch, ob die Komponente einzeln erhältlich ist und ob sie als Meterware, zugeschnittener Abschnitt oder Satz angeboten wird. Damit lassen sich Stückzahl und Bestellmenge eindeutig zuordnen. Fragen Sie zudem, welcher Serviceweg für den Austausch vorgesehen ist.
Das Ersatzteil vor dem Einbau abgleichen
Wenn das Ersatzteil eintrifft, vergleichen Sie vor dem Einbau zuerst Verpackungs- oder Teilekennzeichnung mit der bestätigten Bezeichnung. Prüfen Sie danach, ob Zahl und Länge der gelieferten Stücke stimmen und ob der Querschnitt mit Zeichnung oder freigegebenem Muster übereinstimmt. Ein Profil, das sich scheinbar in eine Nut drücken lässt, ist dadurch noch nicht als passend bestätigt. Beginnen Sie nicht mit Kürzen, Verkleben oder gewaltsamem Einpassen, um Unterschiede auszugleichen. Klären Sie Abweichungen, solange das alte Teil und die neuen Kennzeichnungen noch zugeordnet werden können. Bewahren Sie die Verpackungskennzeichnung und die schriftliche Zuordnung auf; bei mehreren gelieferten Profilen sollte erkennbar bleiben, welches Stück für welchen Einbauort bestimmt ist.
Die Montage richtet sich nach den konkreten Herstellerunterlagen; aus einem Foto lässt sich weder die richtige Einbaurichtung noch ein zulässiges Verfahren sicher ableiten. Wenn dafür Dach- oder bewegliche Bauteile demontiert, ein Antrieb oder elektrische Komponenten berührt oder schwer zugängliche Bereiche erreicht werden müssen, beziehen Sie den zuständigen qualifizierten Service ein. Arbeiten an Antrieb und Elektrik gehören nicht zu einer improvisierten Dichtungsreparatur. Halten Sie bei einer Abweichung Modellkennung, Teilenummer und Fotos bereit, statt das Teil passend zu machen. So bleibt nachvollziehbar, welche Zuordnung bestätigt wurde – auch wenn mehrere Profile ähnlich aussehen.
Häufige Fragen
Reicht ein Foto der alten Dichtung für die Zuordnung?
Ein Foto hilft, reicht allein aber meist nicht. Eine Übersicht zeigt den Einbauort; eine scharfe Nahaufnahme hält Zustand und Anschlüsse fest. Ist die Stirnseite bereits sichtbar oder gemäss Anleitung zugänglich, fotografieren Sie auch den Querschnitt. Ergänzen Sie Modellangaben, Blickrichtung und Masse, soweit sie sich verlässlich ermitteln lassen. Eine einzelne Perspektive kann die Form oder Orientierung verschleiern.
Kann ich eine ähnlich aussehende Meterware zuschneiden?
Nicht ohne Bestätigung, dass Profil und Ausführung zur Anlage passen. Eine ähnliche Breite oder Farbe belegt keine passende Kontur oder Befestigung. Auch das Zuschneiden auf die vorhandene Länge löst das Problem eines falschen Querschnitts nicht. Fragen Sie nach einem zugeordneten Ersatzteil und klären Sie vorab, ob eine abweichende Ausführung freigegeben ist.
Welche Masse sollte ich notieren?
Halten Sie Querschnitt und Länge getrennt fest. Beim Querschnitt sind, soweit zugänglich, Gesamtbreite und Gesamthöhe hilfreich; ergänzen Sie weitere Werte nur, wenn Sie sie ohne Verformung messen können. Notieren Sie die Länge pro Abschnitt, die Anzahl der Stücke und die Einheit, am besten Millimeter. Kennzeichnen Sie Schätzungen und Werte aus einer Zeichnung entsprechend.
Muss ich ein Stück der Dichtung ausbauen?
Nein, nicht automatisch. Prüfen Sie zuerst Montage- oder Serviceunterlagen und fragen Sie den zuständigen Service, falls ein Muster benötigt wird. Entnehmen Sie es nur, wenn dies vorgesehen ist und sicher möglich ist. Schneiden Sie nicht vorsorglich ein Stück aus der eingebauten Dichtung heraus. Wenn ein Abschnitt bereits lose ist, fotografieren und beschriften Sie ihn, bevor Sie ihn verändern.
Was kann ich tun, wenn die Modellbezeichnung fehlt?
Suchen Sie in Rechnung, Auftrag, Montageunterlagen und vorhandenen Unterlagen früherer Besitzer nach einer genauen Anlagenbezeichnung. Fotografieren Sie ein Typenschild nur, wenn es ohne Demontage sicher erreichbar ist. Halten Sie fest, welche Angaben fehlen, und senden Sie eine Gesamtansicht sowie Fotos des Einbauorts. Lassen Sie die Anlage anhand dieser Informationen zuordnen, statt ein Profil nur nach dem Aussehen auszuwählen.
Die richtige Ersatzdichtung ergibt sich aus der Zuordnung von Anlagenversion, Einbauort und Profilform – nicht aus einem möglichst ähnlich aussehenden Streifen. Eine bestätigte Teilebezeichnung macht aus Fotos und Messwerten eine belastbare Bestellgrundlage. Bewahren Sie diese Bestätigung zusammen mit der Zuordnung der einzelnen Abschnitte auf. So lässt sich auch bei einem späteren Austausch nachvollziehen, welches Profil an welcher Stelle vorgesehen ist, ohne die Identifikation nochmals von vorn beginnen zu müssen.
