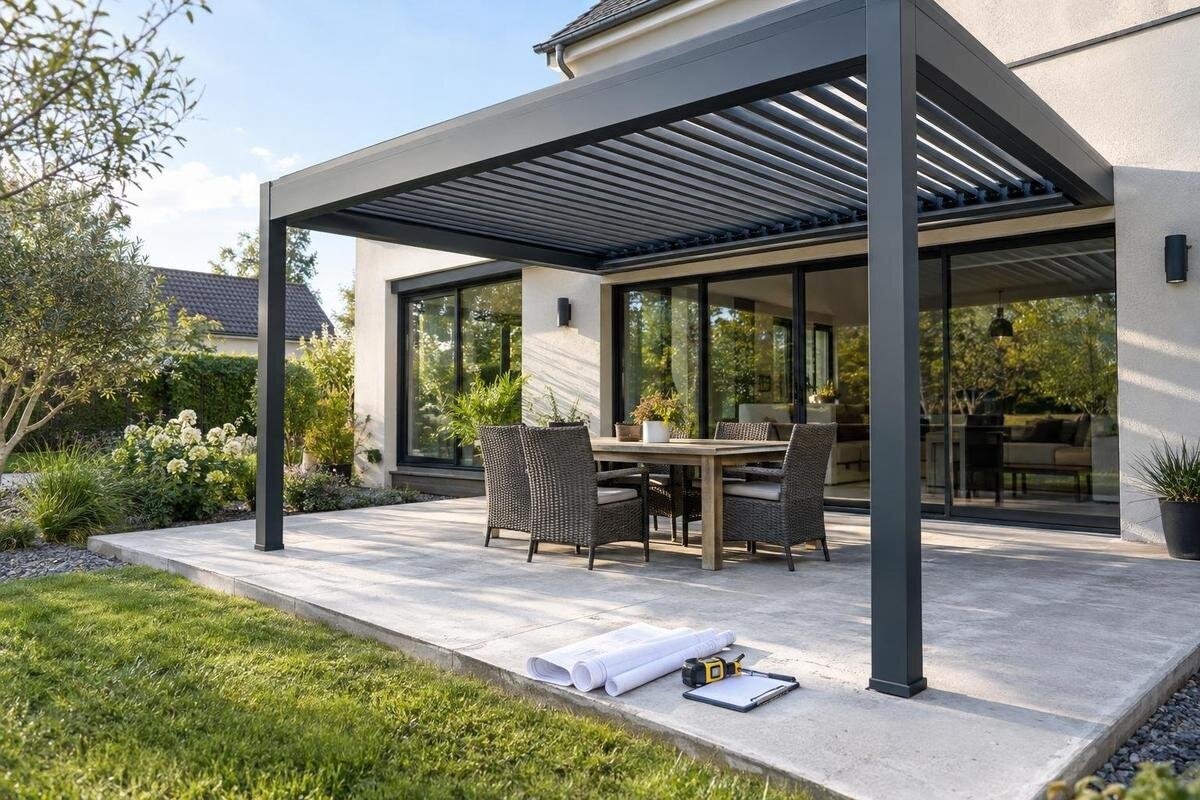

Bestehende Terrassenplatte: Lässt sich darauf eine Pergola verankern?
Pergola auf bestehender Betonplatte
Eine vorhandene Terrassenplatte ist nicht automatisch ein geeignetes Fundament für eine Pergola, aber auch nicht grundsätzlich ausgeschlossen. Von aussen lässt sich oft nicht erkennen, ob der sichtbare Belag auf tragendem Beton liegt, wie dick die Platte ist oder wo Bewehrung und Fugen verlaufen. Für eine sichere Beurteilung müssen Plattenaufbau, Zustand, Randabstände und das vorgesehene Verankerungssystem zusammenpassen. Hier erfahren Sie, welche Angaben dafür nötig sind und wann eine Fachperson die Tragwirkung beurteilen sollte.
Wann eine bestehende Betonplatte als Basis infrage kommt
Eine bestehende, zusammenhängende Betonplatte kann als Basis infrage kommen, wenn sie die Kräfte aus den Pergolastützen aufnehmen und in den Untergrund weiterleiten kann. Dabei zählt nicht nur das Eigengewicht der Konstruktion. Je nach Modell und Standort muss die Befestigung auch Zug- und Querkräfte aus der Nutzung und den Witterungseinwirkungen aufnehmen. Diese Kräfte gelangen über Stützen, Fussplatten und Anker in den Beton. Eine Platte kann massiv wirken und trotzdem zu dünn, schlecht unterstützt oder nur eine Deckschicht sein. Umgekehrt ist ihr Alter allein kein Ausschlussgrund. Weder eine Sichtprüfung noch die Erfahrung, dass schwere Gartenmöbel darauf stehen, ergibt für sich eine verlässliche Entscheidungsgrundlage.
Für ein Ja müssen tatsächlicher Aufbau, Zustand, Auflagerung, Position der Stützen und vorgesehenes Ankersystem zueinander passen. Ein passender Anker macht eine schwache oder unterbrochene Platte nicht automatisch tragfähig. Umgekehrt lässt sich eine geeignete Platte nicht mit beliebigen Dübeln nutzen: Ankerart, Einbindetiefe, Abstände und Fussplatte müssen für den Beton und die konkrete Pergola vorgesehen sein. Massgebend sind technische Unterlagen und eine Beurteilung des vorhandenen Untergrunds, nicht allein eine allgemeine Montageanleitung. Auch müssen die Stützen an den vorgesehenen Stellen Platz finden, ohne dass Fugen oder Kanten die Planung verändern. Fehlen die Grundlagen, sollte die Eignung vor Bestellung oder Montage geklärt werden.
Zuerst den tatsächlichen Plattenaufbau klären
Zuerst ist zu klären, ob die sichtbare Fläche tatsächlich die tragende Betonplatte ist. Auf Terrassen können Beton, Gefälle- oder Ausgleichsschichten, Mörtelbett und Plattenbelag übereinanderliegen; auch eine dünne Betonlage kann auf einem anderen Unterbau ruhen. Keramikplatten, Naturstein, Verbundsteine oder Estrich sind nicht automatisch ein verankerbarer Untergrund. Ein Anker, der nur im Belag oder in einer nicht tragenden Deckschicht sitzt, überträgt Kräfte nicht so wie eine Befestigung im konstruktiven Beton. Auch bündige Fugen und eine solide wirkende Oberfläche verraten den Schichtaufbau nicht. Für die Planung zählt deshalb der Weg vom fertigen Belag bis zum tragenden Bauteil. Bei Plattenbelägen muss zudem klar sein, ob der Beton unter den geplanten Stützen durchgehend ist.
Prüfen Sie verfügbare Baupläne, Unterlagen zu früheren Umbauten und belegbare Angaben zur Plattendicke. Stimmen ältere Unterlagen nicht mit dem heutigen Zustand überein, ist eine Prüfung vor Ort nötig; Pläne allein belegen nicht, dass die dargestellte Konstruktion unverändert besteht. Wichtig ist auch, worauf sich eine Massangabe bezieht: Die Höhe zwischen Garten und Terrassenoberfläche ist nicht gleichbedeutend mit der Dicke des tragenden Betons. Halten Sie bei jedem Dokument fest, welchen Bereich es beschreibt und ob später Erweiterungen oder neue Beläge hinzugekommen sind. Eine Fachperson kann den Aufbau untersuchen und bei Bedarf geeignete Abklärungen veranlassen. Öffnen oder anbohren sollten Sie die Terrasse nicht auf Verdacht, weil Leitungen, Abdichtungen oder unbekannte Schichten betroffen sein können. Halten Sie auch das konkrete Modell fest, etwa die Bloomcabin Pergola, damit sich Bestandsunterlagen und angeforderte Montagezeichnungen eindeutig zuordnen lassen. Fehlende Angaben sollten dabei als offene Fragen erkennbar bleiben.
Warum die Plattendicke allein nicht genügt
Die Dicke des tragenden Betons beeinflusst, welche Anker vorgesehen werden können und wie viel Beton um und unter der Befestigung verbleibt. Gemeint ist die konstruktive Platte, nicht die Gesamthöhe aus Belag, Kleber, Estrich und Beton. Gefälleschichten oder Hohlräume können die verfügbare Dicke verändern. Eine Angabe wie «Terrasse aus Beton» beantwortet diese Fragen nicht. Zudem können zwei ähnlich dicke Platten anders bewehrt oder gelagert sein. Eine pauschale Mindestdicke lässt sich nicht auf alle Pergolen und Terrassen übertragen; sie müsste zum Ankerplan, zum Beton, zu den Randabständen und zur Tragwirkung des ganzen Bauteils passen. Auch Aussparungen und Übergänge können für die Beurteilung wichtig sein.
Ebenso wichtig ist, worauf die Platte liegt. Eine Platte auf vorbereitetem Untergrund verhält sich anders als eine Decke über einem Hohlraum, einer Garage oder einem bewohnten Raum. Bei einer Terrasse über einem solchen Raum gehören Tragwerk und Abdichtung in die Prüfung; eine Gartenpergola darf nicht allein aufgrund der vorhandenen Betonfläche als für eine Dach- oder Balkonsituation geeignet gelten. Auch die Lage möglicher Auflager unter der Platte sollte geklärt sein. Liegen verschiedene Terrassenbereiche auf unterschiedlichen Unterkonstruktionen, muss das im Plan erkennbar sein: Eine Beurteilung für einen Bereich gilt nicht automatisch für die gesamte Fläche. Legen Sie die konkrete Ausführung fest, zum Beispiel die Bloomcabin Bioklimatische Pergola, und lassen Sie die dazugehörigen Zeichnungen einbeziehen. Die Fachperson muss sowohl die örtliche Verankerung als auch die Tragfähigkeit der Platte insgesamt beurteilen können. Ein Nachweis für den Anker allein beantwortet die Frage nach dem gesamten Tragwerk nicht.
Risse, Abplatzungen und Fugen einordnen
Vorhandene Risse, Ausbrüche, Abplatzungen, sandende Stellen und frühere Reparaturen gehören in die Bestandsaufnahme. Ein feiner Oberflächenriss kann anders zu beurteilen sein als ein Riss mit Versatz oder eine Linie, die sich verändert; aus dem Aussehen allein lässt sich die Ursache jedoch nicht verlässlich bestimmen. Auch Rostspuren, Feuchtigkeit oder wiederkehrende Pfützen sind Beobachtungen, die fachlich eingeordnet werden sollten, keine automatische Freigabe oder Absage. Fotografieren Sie den Zustand bei gutem Licht und halten Sie fest, ob und wann Veränderungen aufgefallen sind. So bleibt sichtbar, welche Bereiche vor der Montage bereits auffällig waren.
Für die Stützenpunkte sind Fugen und reparierte Stellen besonders relevant. Bewegungsfugen erlauben Bewegungen zwischen Bauteilabschnitten; Arbeitsfugen entstehen dagegen zwischen Betonierabschnitten und bedeuten nicht zwangsläufig eine vollständige Trennung des Tragwerks. Welche Fugenart vorliegt und wie der Bereich konstruktiv ausgebildet ist, muss deshalb geklärt werden. Der Verankerungsplan darf nicht so behandelt werden, als sei die ganze Fläche ein beliebig nutzbarer Betonblock. Eine dünne Reparaturschicht macht einen geschädigten Bereich nicht ohne Weiteres wieder zum tragfähigen Ankergrund. Auch bei einer älteren Instandsetzung ist wichtig, ob nur die Oberfläche ausgebessert oder der Schaden im tragenden Beton behandelt wurde. Setzen Sie daher keine Fussplatte über eine Fuge, einen Ausbruch oder eine bekannte Schadstelle, nur weil es dort optisch eben ist. Ob ein Bereich gemieden, instand gesetzt oder genutzt werden kann, muss anhand der Konstruktion und der vorgesehenen Kräfte entschieden werden.
Bewehrung und Randabstände am Stützenpunkt prüfen
Bewehrungsstahl kann in Bauplänen eingezeichnet sein, seine tatsächliche Lage und Überdeckung können aber von den Planangaben abweichen. Vor dem Festlegen der Ankerpunkte muss deshalb geklärt werden, ob und wo Bewehrung liegt. Eine fachkundige Person kann dafür geeignete Ortungs- oder Untersuchungsverfahren einsetzen. Einfach loszubohren kann Bewehrung treffen und zugleich die geplante Ankerposition verändern. Vorhandene Bewehrung ist nicht automatisch ein Ersatz für einen korrekt ausgelegten Anker: Ob sie für die Befestigung relevant ist, ergibt sich aus dem statischen Konzept und den Unterlagen, nicht aus der Vermutung, die Platte sei «armiert». Bewehrung darf auch nicht eigenmächtig durchtrennt oder verschoben werden.
Danach sind die Abstände zu freien Plattenrändern, Ecken, Fugen, Aussparungen und benachbarten Ankern mit der vorgesehenen Anordnung abzugleichen. Am Rand kann die Kraftübertragung anders sein als im Platteninnern; ein pauschaler Zentimeterwert wäre deshalb irreführend. Entscheidend sind Ankerart, Plattendicke, Betonbeschaffenheit, Lochbild der Fussplatte und Vorgaben der Konstruktion. Dabei zählt die tatsächliche Betonkante, nicht unbedingt der sichtbare Abschluss des Belags. Überstehende Randplatten oder eine davorliegende Einfassung können die Lage dieser Kante verdecken. Zeichnen Sie nicht erst die Pergola auf die Terrasse und verschieben Sie einzelne Befestigungspunkte anschliessend nach Gefühl. Bei der Bloomcabin Wandpergola müssen ausserdem Plattenrand, Stützenpositionen und der vorgesehene Wandanschluss zusammenpassen. Eine geänderte Position ist deshalb anhand der gesamten Konstruktion zu prüfen, nicht nur anhand einer einzelnen Fussplatte.
Fussplatte, Anker und Beton gemeinsam beurteilen
Fussplatte, Anker und Beton bilden ein abgestimmtes System. Eine Fussplatte mit mehreren Befestigungspunkten bedeutet nicht, dass jeder Punkt nahe bei einer Kante oder Fuge gesetzt werden darf. Mechanische und chemische Befestigungen unterscheiden sich unter anderem bei den Anforderungen an Untergrund, Bohrung, Einbindetiefe und Ausführung. Welche Lösung in Betracht kommt, hängt von Plattendicke und Betonbeschaffenheit ebenso ab wie von Randabständen und den für das konkrete Pergolamodell angesetzten Kräften. Es wäre daher nicht sinnvoll, aus einem Foto oder einem handelsüblichen Dübeltyp eine allgemeine Lösung abzuleiten. Selbst eine kleine Abweichung von der vorgesehenen Position kann eine neue Beurteilung nötig machen.
Lassen Sie sich für das gewählte Modell die Montage- und Verankerungszeichnung zeigen. Daraus sollten die Geometrie der Fussplatten, die vorgesehenen Ankerpositionen und die erforderlichen Abstände hervorgehen; anschliessend müssen diese Angaben mit der tatsächlichen Terrasse abgeglichen werden. Als Modellangabe können Sie die Modellseite der Bloomcabin Pergola beilegen, doch sie ersetzt keine freigegebene Verankerungszeichnung und keine Beurteilung der Tragfähigkeit. Achten Sie darauf, dass die Unterlagen zur bestellten Grösse und Ausführung gehören und der aktuelle Planstand eindeutig bezeichnet ist. Zu klären ist ausserdem, ob Befestigungsmittel mitgeliefert werden oder für den vorhandenen Untergrund gesondert ausgewählt werden müssen. Mitgelieferte Teile sind nicht allein deshalb für jede bestehende Platte geeignet. Falls die vorgesehenen Anker nicht an den geplanten Stellen sitzen können, ist das ein Planungsproblem. Einzelne Anker wegzulassen, Löcher zu verschieben oder andere Befestigungsmittel einzusetzen, ist keine eigenständige Korrektur.
Die Kräfte aus Standort und Ausführung berücksichtigen
Für die Verankerung ist das Eigengewicht nur ein Teil des Bildes. Je nach Standort und Dachausführung wirken Wind, seitliche Kräfte und gegebenenfalls weitere Witterungseinwirkungen auf die Pergola; sie werden über Stützen und Anker in die Platte geleitet. Welche Einwirkungen für das konkrete Projekt anzusetzen sind, hängt von Modell, Ausführung und Standort ab. Angaben eines anderen Produkts oder einer anderen Situation lassen sich nicht einfach übertragen. Für die Beurteilung braucht es darum die geplante Fläche, Stützenanordnung, Dachausführung und den vorgesehenen Montageort, nicht bloss die Aussage, dass eine Pergola «leicht» sei.
Ändern sich Ausstattung oder Dachaufbau, kann sich auch die Grundlage der ursprünglichen Verankerungsbeurteilung verändern. Massgebend ist die Ausführung, die tatsächlich montiert werden soll, nicht nur die allgemeine Produktkategorie. Wenn die bioklimatische Pergola von Bloomcabin vorgesehen ist, sollten Sie genau dieses Modell und die dazugehörigen technischen Unterlagen in die Beurteilung einbringen. Falls die gewählte Ausführung verstellbare oder unterschiedliche Dachstellungen vorsieht, muss auch die dafür vorgesehene Betriebsart bekannt sein. Nachträgliche Ergänzungen oder seitliche Elemente sollten gemeldet werden, wenn sie die Einwirkungen verändern können. Bereits geplante Zusatzelemente gehören deshalb in die erste Anfrage und nicht erst in die Abstimmung am Montagetag. Halten Sie fest, auf welcher Ausstattung die Beurteilung beruht, damit spätere Änderungen erkennbar sind. Stimmen Sie Abweichungen vor der Montage mit Anbieter und Fachplanung ab.
Entwässerung, Abdichtung und Leitungen mitplanen
Beim Bohren kann mehr als Beton betroffen sein. Unter Terrassen verlaufen je nach Bauweise Entwässerungsleitungen, elektrische Zuleitungen oder Heizungen; bei einer Terrasse über einem Innenraum kann auch eine Abdichtung durchdrungen werden. Fehlende oder beschädigte Abdichtung kann Wasser in darunterliegende Bauteile führen. Vor der Festlegung von Ankerpunkten sind deshalb Pläne und Leitungsinformationen einzubeziehen und die Abdichtung in die Planung aufzunehmen. Die Oberfläche verrät nicht, was darunterliegt. Sind Durchdringungen vorgesehen, braucht es ein dafür geplantes Anschlussdetail; ein improvisierter Dichtstoff ersetzt keine Beurteilung des gesamten Aufbaus.
Auch Gefälle, Rinnen und Abläufe sollten in der Zeichnung erkennbar bleiben. Fussplatten oder Sockel dürfen nicht unbedacht Wasserwege blockieren; ebenso sollte sich Wasser nicht dauerhaft an Stellen sammeln, die dafür nicht vorgesehen sind. Ein vorhandenes Gefälle bedeutet zudem, dass die geplanten Stützenpunkte nicht zwingend auf gleicher Höhe liegen. Wie diese Höhenunterschiede berücksichtigt werden, muss aus dem vorgesehenen Montagekonzept hervorgehen; lose Unterlagen oder improvisierte Ausgleichsschichten sind keine planmässige Lösung. Bei der Wandpergola von Bloomcabin sind neben der Terrassenplatte auch der vorgesehene Anschluss an den Baukörper und die örtliche Entwässerung zu prüfen. Zugänge zu Abläufen und anderen wartungsbedürftigen Teilen sollten erhalten bleiben. Wenn Wand, Bodenplatte, Leitungen und Abdichtung gemeinsam betrachtet werden, lassen sich Kollisionen erkennen, bevor die Befestigungspunkte festgelegt und die Oberfläche geöffnet werden.
Welche Unterlagen die Fachperson benötigt
Für eine Vorprüfung hilft ein zusammenhängendes Unterlagenpaket. Legen Sie, soweit vorhanden, Pläne der Terrasse und des Gebäudes, Angaben zu früheren Umbauten und belegbare Informationen zur Plattendicke bereit. Fotos sollten die gesamte Fläche, Risse, Fugen, Ränder, Abläufe und eine zugängliche Unterseite zeigen. Markieren Sie den geplanten Pergolastandort und die vorgesehenen Stützenzonen, ohne daraus selbst Bohrpunkte abzuleiten. Ergänzen Sie Modellbezeichnung, gewünschte Ausführung sowie allfällige Zusatzelemente. So sieht die Fachperson, was bereits bekannt ist und welche entscheidenden Angaben am Objekt noch fehlen.
Anhand dieser Informationen lässt sich klären, ob eine Begehung, die Ortung der Bewehrung oder eine weitergehende Beurteilung der Tragfähigkeit nötig ist. Fragen Sie nach einer klaren Aussage zur konkreten Platte und nach der freigegebenen Verankerungszeichnung, nicht nur nach einer allgemeinen Montageempfehlung. Bei der Anfrage nennen Sie beispielsweise die Bloomcabin Bioklimatische Pergola als gewünschtes Modell und weisen darauf hin, dass eine bestehende Terrassenplatte genutzt werden soll. Die Fachperson kann dann prüfen, ob Randabstände, Fugen und Anschlussbedingungen vor Ort eingehalten werden. Klären Sie auch, wer die bauliche Beurteilung übernimmt und wer die Montage ausführt. Aus dem Ergebnis sollte hervorgehen, welche Bereiche untersucht wurden, welche Stützenpositionen beurteilt sind und ob vor der Montage noch Arbeiten erforderlich sind. Eine Aussage unter Vorbehalt fehlender Angaben ist noch keine abschliessende Freigabe. Halten Sie die zugrunde gelegten Annahmen, den zugehörigen Planstand und das Ergebnis schriftlich fest.
Wenn die Platte ungeeignet ist: Alternativen prüfen
Ergibt die Prüfung, dass die Platte die vorgesehenen Kräfte oder Ankerabstände nicht aufnehmen kann, ist das nicht zwingend das Ende des Projekts. Mögliche Wege sind eine geänderte Position in einem besser geeigneten Bereich, ein separat geplantes Fundament oder eine lokale Anpassung des Terrassenaufbaus. Welche Variante funktioniert, hängt von Untergrund, Leitungen, Entwässerung und Zugang ab; für Fundamente gibt es deshalb keine einheitliche Tiefe oder Grösse für alle Standorte. Belag entfernen und irgendeinen Sockel einsetzen löst die Lastweiterleitung nicht automatisch. Der Entwurf muss zeigen, wie die Kräfte bis zum tragfähigen Untergrund gelangen und wie der Anschluss an die übrige Terrasse erhalten bleibt.
Auch ein Wechsel des Pergolatyps ist nicht automatisch eine Lösung. Ein Wandmodell braucht einen geeigneten Anschluss am Gebäude und kann je nach Entwurf weiterhin Stützen auf der Platte haben. Wenn Sie die Bloomcabin Wandpergola als Alternative erwägen, sind daher Terrassenplatte und angrenzender Baukörper gemeinsam zu beurteilen. Vergleichen Sie bei möglichen Lösungen auch den Eingriff in die bestehende Terrasse: Muss der Belag geöffnet werden, bleiben Abläufe erreichbar und lässt sich die Oberfläche anschliessend fachgerecht wiederherstellen? Ein separates Fundament darf nicht allein nach der sichtbaren Stützenposition geplant werden; seine Verbindung zur Pergola und das Zusammenspiel mit der vorhandenen Platte gehören ebenfalls zum Entwurf. Lassen Sie die möglichen Lastpfade und Anschlusspunkte gemeinsam vergleichen. Erst dann zeigt sich, ob eine andere Position, eine Anpassung oder ein separates Fundament sinnvoll ist und welche Teile der Terrasse erhalten bleiben können.
Häufige Fragen
Kann ich eine Pergola einfach in die vorhandene Betonplatte dübeln?
Nicht ohne vorherige Prüfung. Anker müssen zum tragenden Beton, zum Zustand und zur Dicke der Platte sowie zu den Randabständen und zum Verankerungsplan des konkreten Modells passen. Eine sichtbare Betonfläche zeigt weder den gesamten Aufbau noch, ob die Platte die Kräfte aufnehmen kann.
Wie dick muss die Terrassenplatte sein?
Es gibt keine Mindestdicke, die für jede Pergola und jede Terrassenplatte gilt. Entscheidend sind neben der Dicke unter anderem die Betonbeschaffenheit, der Aufbau und die Auflagerung der Platte, die Lage der Bewehrung, die Abstände zu Rändern und Fugen sowie das vorgesehene Ankersystem. Die nötigen Werte müssen für die konkrete Konstruktion beurteilt werden.
Muss die Betonplatte bewehrt sein?
Das lässt sich nicht pauschal mit Ja oder Nein beantworten. Bewehrung kann für die Tragwirkung wichtig sein, doch ihr Vorhandensein allein belegt nicht, dass eine bestimmte Verankerung funktioniert. Lage und Zustand müssen mit dem Befestigungsplan abgeglichen werden; auch eine unbewehrte Platte ist nicht allein aufgrund dieser Eigenschaft abschliessend beurteilt.
Reicht ein Plattenbelag als Nachweis für einen geeigneten Untergrund?
Nein. Keramikplatten, Naturstein, Verbundsteine und Estrich sind nicht automatisch tragfähige Ankergründe. Zuerst muss geklärt werden, ob darunter eine geeignete Betonplatte liegt und wie der gesamte Aufbau beschaffen ist. Ein Anker im Belag oder in einer nicht tragenden Schicht ersetzt keine Befestigung im dafür vorgesehenen Untergrund.
Was kann ich tun, wenn die Platte für die Pergola nicht geeignet ist?
Je nach Situation kommen eine andere Position, ein separat geplantes Fundament oder eine Anpassung des Terrassenaufbaus infrage. Welche Lösung passt, hängt unter anderem von Untergrund, Leitungen, Entwässerung und Anschlussstellen ab. Auch ein Wechsel zu einem Wandmodell ist keine automatische Lösung; Wandanschluss und allfällige Stützen müssen ebenfalls beurteilt werden.
Eine bestehende Terrassenplatte ist weder automatisch geeignet noch von vornherein ausgeschlossen. Entscheidend ist, ob tragender Beton, Zustand, Bewehrung, Rand- und Fugenlage sowie der freigegebene Verankerungsplan für das konkrete Modell zusammenpassen. Erst mit diesen Angaben lässt sich entscheiden, ob die Pergola auf der Platte befestigt, ihre Position angepasst oder ein separates Fundament geplant werden soll. Die Beurteilung muss sich auf die tatsächlichen Stützenpunkte und den vorhandenen Aufbau beziehen.
