Die richtige Pergolahöhe: Kopffreiheit, Dach und Hausproportionen
Pergola-Planung
Die passende Pergolahöhe lässt sich nicht allein an einem Katalogmass ablesen. Entscheidend ist, wo nach Fertigstellung der Boden liegt, welches Bauteil am tiefsten in den Durchgang ragt und wie viel Raum ein bewegliches Dach in seinen verschiedenen Stellungen beansprucht. Ein vermasster Querschnitt verbindet diese Werte mit Tür- und Fensterhöhen der Fassade. So vergleichen Sie Modelle und Offerten anhand derselben Bezugspunkte, statt eine Höhe mit einer anderen zu verwechseln.
Warum die Höhe im Querschnitt geplant wird
Bei Pergolen bezeichnet «Höhe» nicht immer dasselbe Mass. In einer Offerte kann die Gesamthöhe bis zum höchsten Punkt gemeint sein; für den Alltag zählt dagegen der freie Raum zwischen fertigem Boden und tiefster Kante über dem Durchgang. Daneben sind Unterkanten von Querträgern sowie der Höhenverlauf zwischen Hausseite und äusserer Stütze relevant. Auch die Dachlinie beeinflusst, wie die Anlage neben Fenstern, Türen und Dachtraufe wirkt. Wer Gesamtmass und Durchgangshöhe gleichsetzt, hält womöglich zwei Konstruktionen für vergleichbar, obwohl darunter unterschiedlich viel Platz bleibt. Jeder Höhenwert braucht deshalb einen klaren Anfangs- und Endpunkt.
Ein vermasster Querschnitt zeigt die Pergola seitlich, entlang einer Schnittlinie von der Hauswand bis zur Vorderkante. Darin stehen die fertige Bodenoberfläche, der geplante Bodenaufbau, Ober- und Unterkante der Konstruktion sowie wichtige Fassadenhöhen auf derselben Zeichnung. Ergänzen Sie die Stellungen eines beweglichen Dachs, statt nur die geschlossene Kontur zu zeigen. Notieren Sie zu jeder Masslinie, von welcher Fläche bis zu welchem Bauteil gemessen wird; eine Angabe in Millimetern ohne Bezug bleibt mehrdeutig. Kennzeichnen Sie ausserdem, welche Höhen bereits aufgenommen und welche noch geplant sind. Bei einem Gefälle braucht es Messwerte an mehreren Stellen. Markieren Sie im Grundriss, wo der Schnitt verläuft: Ein Schnitt durch die Dachmitte zeigt unter Umständen andere Unterkanten als einer durch einen Randträger. Liegt der Hauptdurchgang ausserhalb der dargestellten Schnittlinie, ist dafür eine zusätzliche Darstellung sinnvoll. So bleibt erkennbar, welchen Bereich ein Höhenmass tatsächlich beschreibt. Der Schnitt erleichtert die Planung, ersetzt aber keine fachliche Prüfung von Befestigung und Tragwerk.
Die fertige Bodenhöhe als Ausgangspunkt
Als Bezug dient die Oberfläche, auf der später gegangen wird, nicht die rohe Betonplatte. Bei einer bestehenden Terrasse nehmen Sie die Oberkante des fertigen Belags auf. Wird der Sitzplatz noch erneuert, gehört die geplante Aufbauhöhe der Platten, des Unterbaus oder eines Deckbelags in die Höhenplanung. Sonst kann eine Konstruktion, die auf dem Rohboden passend aussieht, nach Abschluss der Arbeiten tiefer über dem Weg liegen als erwartet. Zeichnen Sie auch Schwellen und Übergänge an der Terrassentür ein: Sie beeinflussen, wo der nutzbare Durchgang beginnt und ob der Boden unter der Pergola auf derselben Höhe liegt wie der Zugang.
Steht der neue Boden noch nicht endgültig fest, markieren Sie seinen Wert als geplant und klären Sie, wer ihn vor der Freigabe bestätigt. Unterschiedliche Höhen an Hausseite und Aussenkante lassen sich nicht durch einen Mittelwert ersetzen; sie zeigen, wo die freie Höhe tatsächlich am knappsten ist. Messen Sie deshalb dort, wo Stützen oder Wandanschlüsse vorgesehen sind, und halten Sie ein Gefälle fest, statt es im Plan zu übergehen. Falls Sie die Bloomcabin Pergola in Betracht ziehen, bitten Sie bei der Offertanfrage um eine Höhenangabe ab der späteren Belagsoberkante. Ein Mass ab Rohboden ist dafür nicht gleichwertig.

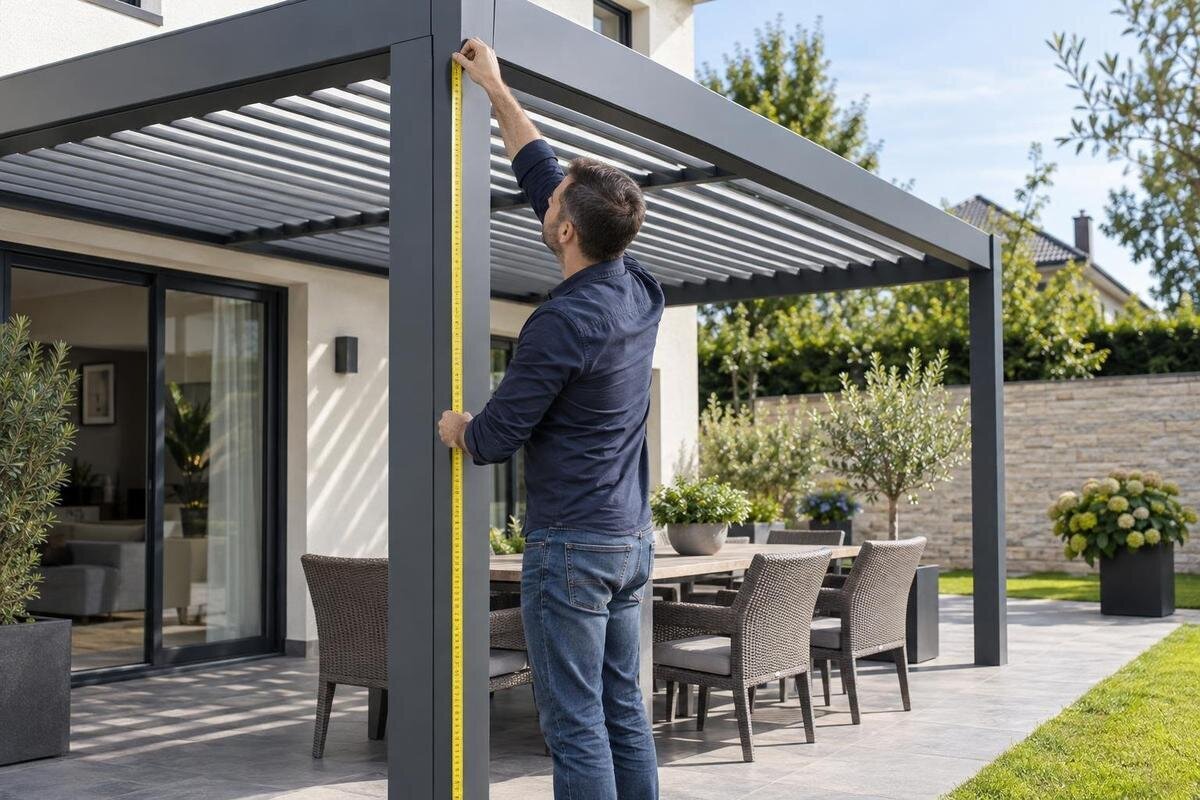

Kopffreiheit entlang der Laufwege messen
Zeichnen Sie die tatsächlich benutzten Wege ein: vom Türdurchgang zum Sitzplatz, zwischen Tisch und Stühlen oder dort, wo Sie den Aussenbereich häufig queren. Eine freie Fläche unter der Dachmitte nützt wenig, wenn ein tiefer Querträger genau über der Hauptlaufroute liegt. Prüfen Sie den Abstand deshalb an mehreren Stellen entlang dieser Linie und dort, wo Personen aufstehen oder sich wenden. Für die Kopffreiheit zählt die Unterkante des tiefsten Bauteils über dem Weg, nicht die Oberkante des Dachs und auch nicht nur die Höhe am Pfosten. Beziehen Sie die Personen ein, die den Sitzplatz regelmässig nutzen, denn Komfort ist individuell. Berücksichtigen Sie auch alltägliche Tätigkeiten: Wer einen Stuhl zurückzieht oder ein Tablett vom Haus zum Tisch trägt, nutzt mehr als eine schmale Linie im Plan. Markieren Sie deshalb die zugehörigen Bewegungsflächen. Prüfen Sie eine mögliche Engstelle vor Ort mit einer sicher angebrachten Höhenmarkierung, ohne den Zugang zu versperren. So lässt sich der persönliche Platzbedarf anschaulicher beurteilen als anhand einer Zahl allein.
Notieren Sie geplante Leuchten, Blenden oder andere Ausstattung, sofern sie unter dem Dach montiert werden soll: Ihr Platzbedarf gehört in die Zeichnung, wenn er den Durchgang berührt. Stimmen Sie das Mass zudem auf die Dachstellung ab, die bei der Nutzung relevant ist; aus einem einzelnen Höhenwert lässt sich nicht auf alle Situationen schliessen. Wenn Sie das Pergola-Modell Bloomcabin Pergola erwägen, fragen Sie ausdrücklich, ob eine angegebene Höhe bis zur Unterkante oder bis zum oberen Abschluss reicht. Eine Markierung an der Fassade auf der vorgesehenen Höhe kann zusätzlich helfen, die Wirkung vor Ort einzuschätzen. Sie ersetzt aber keine vermasste Zeichnung.
Bewegungsraum des Dachs und Abstände zu Hindernissen
Bei einem beweglichen Dach reicht es nicht, nur die Höhe im geschlossenen Zustand zu kennen. Je nach System können Bauteile schwenken, zurückfahren oder ihre Lage auf andere Weise verändern. Welche Bewegung tatsächlich vorgesehen ist, sollte aus der Zeichnung der konkreten Ausführung hervorgehen. Entscheidend ist dabei nicht allein die höchste und tiefste Endstellung: Auch während der Bewegung kann ein Bauteil in den Raum über einem Weg hineinragen. Prüfen Sie deshalb, wo sich die Unterkanten in den verschiedenen Stellungen befinden und ob sich der nutzbare Durchgang dadurch verändert. Betrachten Sie ebenso den Raum oberhalb und seitlich des Dachs. Eine bewegte Kante kann einem Dachvorsprung oder einem anderen festen Bauteil näher kommen, obwohl darunter genügend Kopffreiheit bleibt. Lassen Sie den gesamten beanspruchten Bewegungsraum und die vom Anbieter verlangten Abstände darstellen. Eine sichtbare Lücke auf einem Foto belegt nicht, dass die Bewegung ungehindert möglich ist. Solche Abstände dürfen deshalb nicht allein nach Augenmass festgelegt werden.
Bitten Sie um eine Seitenansicht, in der die relevanten Dachstellungen und ihre Höhen ab der fertigen Bodenoberfläche eingezeichnet sind. Ein Perspektivbild kann die Form anschaulich machen, zeigt aber nicht zuverlässig, wo eine Kante im geöffneten Zustand liegt. Nehmen Sie auch geplante Ausstattung in die Betrachtung auf, sofern sie die Bewegung oder den freien Raum beeinflusst. Wenn Sie die Bloomcabin Bioklimatische Pergola prüfen, lassen Sie sich die für die konkrete Ausführung vorgesehenen Stellungen in einer Zeichnung zeigen. Verlassen Sie sich nicht allein auf die Bezeichnung oder die Aussage, das Dach sei geöffnet: Die tatsächliche Lage der Bauteile ist entscheidend.
Pergolahöhe auf die Hausfassade abstimmen
Die Höhe verändert nicht nur den Durchgang, sondern auch die Wirkung der Pergola am Haus. Für diese Beurteilung ergänzt eine Fassadenansicht den Querschnitt: Sie zeigt die Pergola von vorne im Verhältnis zu Türen und Fenstern. Markieren Sie die Unterkante der Traufe, Tür- und Fensterstürze sowie weitere prägende Linien. Den Abstand zur Wand und die Lage unter einem Dachvorsprung erkennen Sie dagegen besser im Schnitt. In der Fassadenansicht wird sichtbar, ob der Rahmen vor einer Fensterfläche verläuft, unterhalb einer Reihe von Stürzen endet oder eine eigene horizontale Linie bildet. Keine dieser Beziehungen ist automatisch richtig oder falsch. Wichtig ist, dass sie zur Architektur des Hauses und zur Nutzung des Sitzplatzes passt. Eine passende Durchgangshöhe allein beantwortet diese gestalterische Frage noch nicht.
Vergleichen Sie die Wirkung von den Blickpunkten aus, die im Alltag relevant sind: etwa vom Wohnraum, vom Sitzplatz und vom Garten. Eine massstäbliche Fassadenansicht hilft dabei, den Unterschied zwischen einem schmalen Dachabschluss und einem deutlich sichtbaren Rahmen zu erkennen. Ergänzend können Sie die geplante Ober- und Unterkante in ein Foto eintragen; kennzeichnen Sie diese Darstellung als Veranschaulichung, nicht als Massnachweis. Prüfen Sie vom Wohnraum aus insbesondere, ob die Dachkante mitten durch den gewohnten Ausblick verläuft. Vom Garten aus lässt sich eher beurteilen, wie sich die gesamte Anlage zur Fassade verhält. Bei der Bloomcabin Wandpergola fragen Sie nach der projektierten Höhe am Haus und an der Aussenseite und tragen beide Werte in denselben Schnitt ein. Übernehmen Sie die zugehörigen Konturen auch in die Fassadenansicht. So beruhen die räumliche Prüfung und die Beurteilung der Proportionen auf derselben Ausführung.
Wandanschluss, Türen und Fenster getrennt prüfen
Bei einer wandmontierten Lösung sind die Verhältnisse direkt an der Fassade besonders wichtig. Die Höhe am Haus muss nicht mit der Höhe an der äusseren Stütze übereinstimmen; massgeblich ist, was die konkrete Konstruktion vorgibt. Zeichnen Sie den vorgesehenen Anschlussbereich, die angrenzenden Bauteile und die Unterkante des Dachs ein. Prüfen Sie daneben, ob ein Dachvorsprung, eine Sonnenstore, ein Rollladen, ein Fallrohr oder eine Leitung im geplanten Bereich liegt. Solche Elemente sollten im Aufmass sichtbar sein, damit sie bei der Planung nicht erst nach der Höhenfestlegung auffallen.
Tür- und Fensteröffnungen verdienen eine eigene Prüfung. Notieren Sie die Höhe der Stürze, die Öffnungsrichtung der Tür und den Platz, den Fensterflügel oder Sonnenstore im Alltag beanspruchen. Ein Querschnitt zeigt dabei die Höhenlage; für seitliche Überschneidungen kann zusätzlich eine Ansicht von oben nötig sein. Erfassen Sie auch hervorstehende Griffe und die Lage einer vorhandenen Storenkassette, soweit diese im geplanten Anschlussbereich liegen. Ein geöffnetes Fenster und ein bewegliches Pergoladach dürfen nicht nur einzeln betrachtet werden: Lassen Sie auch ihre gleichzeitig möglichen Stellungen prüfen. Der Plan sollte erkennen lassen, welche vorhandenen Elemente unverändert bleiben und welche vor der Montage versetzt werden müssten. Wenn Sie die Wandpergola von Bloomcabin erwägen, lassen Sie den vorgesehenen Anschluss und seinen Höhenbezug im projektspezifischen Plan benennen. Ob die vorhandene Wand für die geplante Befestigung geeignet ist, muss eine Fachperson vor Ort beurteilen.
Ein Aufmass mit klaren Bezugspunkten erstellen
Ein brauchbares Aufmass trennt gemessene Werte von Annahmen. Notieren Sie, an welcher Stelle die Höhe aufgenommen wurde, ob der Boden dort fertig oder noch im Rohzustand ist und welche Fläche als Bezug dient. Bei einer langen Pergola genügt ein einzelner Messpunkt oft nicht, um unterschiedliche Höhen an Wandseite und Vorderkante zu erkennen. Halten Sie deshalb die vorgesehenen Anschluss- und Stützenbereiche sowie erkennbare Unebenheiten fest. Ergänzende Fotos helfen, wenn sie die betreffende Messstelle eindeutig zeigen und sich der Blickwinkel der Zeichnung zuordnen lässt.
Führen Sie alle Höhen in derselben Einheit und beschriften Sie jede Masslinie nachvollziehbar. Vermerken Sie das Aufnahmedatum und ob ein Wert vor Ort gemessen, aus einer Planung übernommen oder noch provisorisch ist. Das verhindert, dass eine ältere Bodenhöhe mit einer späteren Belagsplanung vermischt wird. Vereinbaren Sie für die Unterlagen einen eindeutig wiederauffindbaren Höhenbezug, etwa einen bezeichneten Punkt an einer bestehenden Schwelle. Das bedeutet nicht, dass sämtliche Höhen ab dieser Schwelle gelten: Die Durchgangshöhe bleibt der Abstand ab dem jeweils fertigen Boden. Der gemeinsame Bezug hilft vielmehr, Messungen verschiedener Beteiligter einander zuzuordnen. Wenn Sie die Bloomcabin Pergola als Vergleichsmodell betrachten, halten Sie die lokalen Aufmasswerte getrennt von den Produktangaben fest. Erst wenn die geplante Konstruktion und der fertige Boden eindeutig zueinander verortet sind, lässt sich die freie Höhe bestimmen. Ein Foto allein ersetzt die Massaufnahme nicht.
Höhenvarianten im gleichen Massstab vergleichen
Legen Sie mögliche Höhenvarianten im gleichen Massstab übereinander oder nebeneinander. Verwenden Sie dabei dieselbe Bodenlinie und dieselben Fassadenmarkierungen; sonst wirkt eine Variante allein wegen der Zeichnung grösser oder kleiner. Stellen Sie bei einem beweglichen Dach die relevanten Endstellungen separat dar. So sehen Sie, welche Ausführung die geringste freie Höhe über dem Weg lässt und wie sich die Dachkante im Verhältnis zu Fenstern und Traufe verschiebt. Vermeiden Sie den Vergleich von Zahlen, bei denen einmal die Oberkante des Rahmens und einmal die Unterkante gemeint ist.
Notieren Sie pro Variante, welche Höhe die Kopffreiheit bestimmt, welcher Bodenaufbau vorausgesetzt wird und welche Dachstellung gezeigt ist. Ergänzen Sie die Lage der Dachkante zu einem ausgewählten Fenstersturz und den verbleibenden Raum zu einem vorhandenen Dachvorsprung. Damit vergleichen Sie getrennt, was für den Durchgang, für die Dachbewegung und für die Fassadenwirkung wichtig ist. Eine höhere Ausführung kann beim ersten Punkt Vorteile bieten und beim zweiten weniger Platz lassen; sie ist deshalb nicht automatisch die bessere Wahl. Halten Sie zu jeder Variante den konkreten Vorteil und einen allfälligen Konflikt fest. Für die bioklimatische Pergola von Bloomcabin sollte die Vergleichszeichnung dieselben Bezugslinien verwenden wie für andere Modelle. Fehlt ein entscheidendes Mass, bleibt diese Variante vorläufig, statt aufgrund einer scheinbar günstigen Gesamthöhe bevorzugt zu werden.
Zeichnung und Offerte auf dieselben Höhen beziehen
Eine Offerte ist nur dann gut mit dem Aufmass vergleichbar, wenn die genannten Höhen eindeutig definiert sind. Fragen Sie, ob sich ein Wert auf den Rohboden oder die fertige Belagsoberkante bezieht und ob er die Oberkante des Dachs, die Unterkante eines Trägers oder den freien Durchgang bezeichnet. Auch die Lage an Haus- und Aussenseite sollte in der Zeichnung erkennbar sein. Halten Sie fest, welche Bodenhöhe der Planung zugrunde liegt und welche Dachstellung dargestellt wird. So vermeiden Sie, dass eine korrekt angegebene Gesamthöhe als Zusage für eine bestimmte Kopffreiheit verstanden wird.
Bevor Sie eine projektspezifische Zeichnung freigeben, gleichen Sie ihre Bezugshöhen mit dem tatsächlichen Aufmass und dem geplanten Belag ab. Sind Werte offen, lassen Sie sie als offene Punkte kenntlich machen, statt sie stillschweigend aus einer älteren Skizze zu übernehmen. Vermerken Sie in der Offerte die Bezeichnung und den Änderungsstand der zugehörigen Zeichnung. Klären Sie ausserdem, ob die gezeigte Höhenanpassung Bestandteil der angebotenen Ausführung ist und wer das endgültige Aufmass bestätigt. Eine gewünschte Höhe in Ihrer Anfrage ist noch keine bestätigte Lieferausführung. In der Offertanfrage zur bioklimatischen Bloomcabin-Konfiguration können Sie darum bitten, Bodenlinie, relevante Dachstellungen und die tiefste Kante über dem Durchgang im Schnitt einzutragen. Wird die Planung geändert, sollten betroffene Angaben in Offerte und Zeichnung gemeinsam aktualisiert werden. Entscheidend ist, dass beide Unterlagen dieselbe Ausführung und dieselben Bezugspunkte zeigen.
Häufige Höhenfehler vor der Freigabe erkennen
Ein häufiger Fehler ist, die Gesamthöhe mit der nutzbaren Durchgangshöhe gleichzusetzen. Ebenso leicht wird ab der bestehenden Platte gemessen, obwohl später ein höherer Belag vorgesehen ist. Ein weiteres Risiko ist der alleinige Blick auf ein Perspektivbild: Es kann die Form vermitteln, aber weder den Massstab noch die Unterkante über einem bestimmten Weg zuverlässig belegen. Prüfen Sie deshalb, ob die Zeichnung von der fertigen Bodenoberfläche ausgeht, die tiefsten Bauteile zeigt und bei einem beweglichen Dach mehr als eine Stellung berücksichtigt.
Prüfen Sie vor der Freigabe vor allem Änderungen seit dem ersten Aufmass: Wurde ein anderer Terrassenbelag gewählt, die Pergola verschoben oder zusätzliche Ausstattung vorgesehen? Solche Änderungen können eine zuvor passende Höhenplanung betreffen, auch wenn das Modell gleich bleibt. Lassen Sie die betroffenen Stellen in der aktuellen Zeichnung nachführen und kennzeichnen Sie überholte Planstände eindeutig. Halten Sie bei noch ausstehenden Bodenarbeiten fest, welche fertige Höhe vereinbart wurde und wer sie bestätigen muss. Ein unerwarteter Höhenunterschied sollte nicht während der Montage durch eine improvisierte Anpassung ausgeglichen werden. Lassen Sie dessen Auswirkungen auf Konstruktion, Durchgang und Dachbewegung zuerst fachlich prüfen. Bei Fragen zur Tragkonstruktion, Befestigung oder zu allfälligen Vorgaben am konkreten Ort gehört die Beurteilung ebenfalls in fachkundige Hände. So bleibt die freigegebene Höhe eine nachvollziehbare Projektentscheidung statt einer Annahme, die erst vor Ort auffällt.
Häufige Fragen zur Pergolahöhe
Wie messe ich die tatsächliche Kopffreiheit?
Messen Sie von der fertigen Bodenoberfläche bis zur tiefsten relevanten Kante über dem vorgesehenen Durchgang. Bei einem beweglichen Dach prüfen Sie die Höhe in den dafür wichtigen Dachstellungen und entlang mehrerer Punkte des Laufwegs.
Gibt es eine Standardhöhe, die für jede Pergola passt?
Eine einzelne Höhe, die für alle Sitzplätze und Nutzungen passt, lässt sich nicht angeben. Entscheidend sind unter anderem die geplante Nutzung, Ihre Komfortansprüche, der Bodenaufbau und die konkrete Konstruktion. Allfällige verbindliche Vorgaben sollten Sie für den Standort fachlich abklären.
Muss ich einen neuen Terrassenboden einrechnen?
Ja. Massgeblich ist die Oberfläche des fertigen Belags, nicht die rohe Platte darunter. Halten Sie den geplanten Bodenaufbau und allfällige Höhenunterschiede an Übergängen im Querschnitt fest, damit die spätere Durchgangshöhe nicht überschätzt wird.
Welche Dachstellung zählt bei einer Pergola mit beweglichem Dach?
Betrachten Sie nicht nur die Ausgangsstellung. Lassen Sie alle vorgesehenen Endstellungen und den Raum, den Bauteile während der Bewegung beanspruchen, in einer Seitenansicht zeigen. So erkennen Sie, welche Stellung die freie Höhe über dem Durchgang bestimmt.
Wie beurteile ich die Wirkung an der Hausfassade?
Zeichnen Sie die Pergola massstäblich in eine Fassadenansicht ein und markieren Sie Fensterstürze, Türen, Traufe und weitere prägende Linien. Ein ergänzender Querschnitt zeigt den Abstand zur Wand und die Höhenlage unter einem Dachvorsprung. Beurteilen Sie die Wirkung auch von den üblichen Aufenthaltsorten aus. Eine allgemeingültige Proportion gibt es nicht.
Eine passende Pergolahöhe ist kein isolierter Produktwert. Sie ergibt sich aus dem fertigen Boden, der tiefsten Kante über dem Weg, den Bewegungsstellungen des Dachs und der Lage der Anlage zur Fassade. Stehen diese Angaben im selben vermassten Querschnitt, werden Komfort und Proportionen nachvollziehbar vergleichbar. Achten Sie darauf, dass Offerte und freizugebende Zeichnung denselben Bezug verwenden; dann beurteilen Sie nicht nur, ob die Pergola Platz hat, sondern auch, wie sie im Alltag und am Haus wirkt.
