Pergola-Standort vor dem Bohren auf Leitungen prüfen
Pergola-Standort
Unter Terrassenplatten und Rasen können Stromkabel, Wasserrohre, Entwässerungsleitungen oder ältere Gartenleitungen verlaufen. Wer die Pfosten einer Pergola nur nach dem sichtbaren Grundriss setzt, übersieht möglicherweise genau die Stellen, an denen gebohrt oder ausgehoben wird. Bestandsunterlagen, geeignete Ortung und die verbindliche Ankerplanung müssen deshalb zusammengeführt werden, bevor die Montagepunkte endgültig feststehen.
Warum Leitungen vor der Pergolamontage geprüft werden müssen
Bei der Montage einer Pergola werden – abhängig vom Untergrund – Anker gesetzt, Bohrungen vorgenommen oder Bodenbereiche ausgehoben. Ein Stromkabel, Wasserrohr oder eine Entwässerungsleitung kann genau in dieser Zone verlaufen. Ein Treffer kann die Versorgung unterbrechen, Wasser austreten lassen oder Personen gefährden; zugleich kann die vorgesehene Befestigung dann nicht wie geplant ausgeführt werden. Prüfen Sie deshalb nicht nur, ob die sichtbaren Pfostenmittelpunkte frei erscheinen. Zum Suchbereich gehören sämtliche Bohrstellen, die geplante Aushubfläche und weitere Bereiche, die für das Montageverfahren geöffnet werden müssen. Auch ein Bereich nur entlang der Pfostenachsen kann zu klein sein, wenn seitlich Boden abgetragen wird.
Eine ebene Pflasterfläche oder Betonplatte ist kein Beleg für einen leitungsfreien Untergrund. Rohre und Kabel können im Aufbau, darunter, an einer Plattenkante oder im Übergang zur Hauswand liegen. Am Rand eines bestehenden Belags können Leitungen aus dem Haus in die Gartenfläche weitergeführt sein, ohne dass dort ein sichtbarer Anschluss liegt. Trennen Sie deshalb die Außenkontur der Pergola, die tatsächlichen Befestigungspunkte und die gesamte Arbeitszone voneinander. Bei Erdarbeiten kann der Eingriff über die sichtbare Stellfläche hinausreichen; beim Bohren in eine bestehende Fläche bleiben Leitungen womöglich vollständig verdeckt. Ändert sich die Position nach der Ortung, muss auch der neue Bereich geprüft werden.
Welche Leitungen und Einbauten zum Suchbereich gehören
Erfassen Sie nicht nur Leitungen, die von einem öffentlichen Netz bis zum Haus führen. Auf Privatgrund können Stromkabel zu Außensteckdosen, Beleuchtung, Gartenhaus, Tor oder Pumpe verlaufen. Hinzu kommen Wasserleitungen zu Außenhähnen, Bewässerungsanlagen, Teich oder Pool sowie Regenwasserabläufe, Drainage und Abwasser. Je nach Grundstück sind auch Telekommunikationsleitungen, private Gas- oder Heizungsleitungen, Leerrohre und Steuerkabel vorhanden. Begrenzungsleitungen eines Mähroboters oder andere nachträglich verlegte Kabel gehören ebenfalls in die Übersicht, wenn sie im Arbeitsbereich liegen könnten. Maßgeblich ist, was tatsächlich auf dem Grundstück installiert wurde, nicht allein, was in den Unterlagen eines Versorgers steht.
Sichtbare Hinweise wie Schachtdeckel, Ventile, Außenhähne, Leuchten, Steckdosen, Pumpen, Ablaufgitter oder Leitungseinführungen an der Fassade helfen bei der Bestandsaufnahme. Sie zeigen jedoch weder den genauen Verlauf noch die Tiefe dazwischen. Fragen Sie frühere Eigentümer, Bewohner, Gartenbauer und andere beteiligte Fachbetriebe nach Umbauten und selbst verlegten Leitungen. Berücksichtigen Sie auch stillgelegte oder nicht mehr genutzte Stränge, solange ihr Verlauf nicht sicher bekannt ist. Notieren Sie bei jedem Hinweis, ob er bestätigt, nur vermutet oder noch ungeklärt ist. So wird eine Erinnerung nicht versehentlich zur scheinbar verlässlichen Leitungsangabe.
Bestandsunterlagen auf Herkunft und Aussagekraft prüfen
Beginnen Sie mit Unterlagen, die den ausgeführten Bestand beschreiben sollen: Bau- und Übergabeunterlagen, Pläne der Außenanlagen, Rechnungen für Gartenbewässerung oder Beleuchtung sowie Dokumentationen späterer Umbauten. Fragen Sie Eigentümer, Hausverwaltung oder ausführende Fachbetriebe nach fehlenden Nachweisen. Der jeweilige Netz- oder Anlagenbetreiber kann Angaben zu den von ihm verantworteten Leitungen haben; private Gartenleitungen sind damit nicht automatisch erfasst. Sammeln Sie die verschiedenen Fassungen, notieren Sie Herkunft und Erstellungsdatum und prüfen Sie, ob ein Dokument den ausgeführten Bestand oder nur eine geplante Verlegung zeigt. Bewahren Sie die Originale auf, statt unklare Skizzen ohne Quellenangabe in einen vermeintlich präzisen Plan umzuwandeln.
Lesen Sie Legende, Maßstab und Bezugspunkte sorgfältig: Ein Strich ohne klaren Verlauf oder Höhenangabe reicht nicht aus, um eine Bohrentscheidung zu treffen. Achten Sie auf spätere Änderungen, handschriftliche Ergänzungen und Bereiche, für die der Plan keine Aussage macht. Fehlt ein Leitungssymbol, ist das kein Nachweis, dass der Bereich frei ist. Prüfen Sie außerdem, ob die eingezeichneten Gebäudekanten, Schächte und Terrassenflächen noch dem heutigen Zustand entsprechen. Wurde eine Terrasse erweitert, kann eine früher außerhalb des Belags liegende Leitung inzwischen darunter verlaufen. Lassen sich alte Bezugspunkte nicht mehr zuordnen, sollte diese Unsicherheit ausdrücklich in die Bestandsaufnahme eingehen. Für die Standortplanung der Bloomcabin Pergola brauchen Sie deshalb zwei getrennte Grundlagen: Unterlagen zum vorhandenen Grundstück und Zeichnungen zur gewünschten Pergola-Ausführung. Fragen Sie bei der Modellauswahl, welche Zeichnungen für die weitere Planung erhältlich sind. So kann der Montagebetrieb den vorgesehenen Eingriff mit dem dokumentierten Bestand vergleichen, ohne aus einer Produktabbildung Befestigungspunkte abzuleiten.
Ankerpunkte mit der konkreten Pergola-Zeichnung abgleichen
Fordern Sie für das gewählte Modell die maßgebliche Montage- und Ankerzeichnung an; orientieren Sie sich nicht an einer ähnlichen Pergola oder allein an einem Werbebild. Klären Sie, welche Befestigungspositionen vorgesehen sind und welche Nachweise zum Untergrund benötigt werden. Bei offenen Fragen gehören auch eine fachliche Beurteilung der Tragfähigkeit und Belege zum vorhandenen Untergrund in die Planung. Die Seite der Bloomcabin Bioklimatischen Pergola nennt eine Fläche von 9 bis 24 m². Diese Angabe allein legt weder die tatsächlichen Ankerpunkte Ihres Vorhabens noch eine zulässige Verschiebung fest. Achten Sie außerdem darauf, dass Zeichnung und gewählte Ausführung übereinstimmen.
Legen Sie Montageplan und Leitungsunterlagen maßstäblich oder anhand überprüfbarer Maße übereinander. Nutzen Sie feste Bezugspunkte wie Gebäudeecken oder vermessene Achsen, nicht nur den ungefähren Abstand zu einem Beet oder die Kante einer verschiebbaren Markierung. Zeichnen Sie Befestigungsachsen und gesamte Arbeitsfläche getrennt ein. So lässt sich erkennen, ob ein Leitungskorridor nur in der Nähe liegt oder tatsächlich mit einer Bohr- oder Aushubzone kollidiert. Ein Pfostenmittelpunkt ist dabei nicht mit allen zugehörigen Bohrstellen gleichzusetzen: Die tatsächliche Anordnung ergibt sich aus der vorgesehenen Befestigung und ihrer Zeichnung. Lassen Sie auch klären, welche Bereiche für die Herstellung der Befestigung zugänglich sein müssen. Halten Sie fest, welche Maße vor Ort übernommen wurden und welche noch bestätigt werden müssen. Benennen Sie Zeichnungsstand und Ausführung eindeutig, damit eine später angepasste Planung nicht mit einer älteren Skizze verwechselt wird. Eine Verschiebung um wenige Zentimeter kann eine erneute Prüfung erfordern; einen pauschalen Sicherheitsabstand gibt es nicht.
Ortungsverfahren passend zum Leitungsbestand wählen

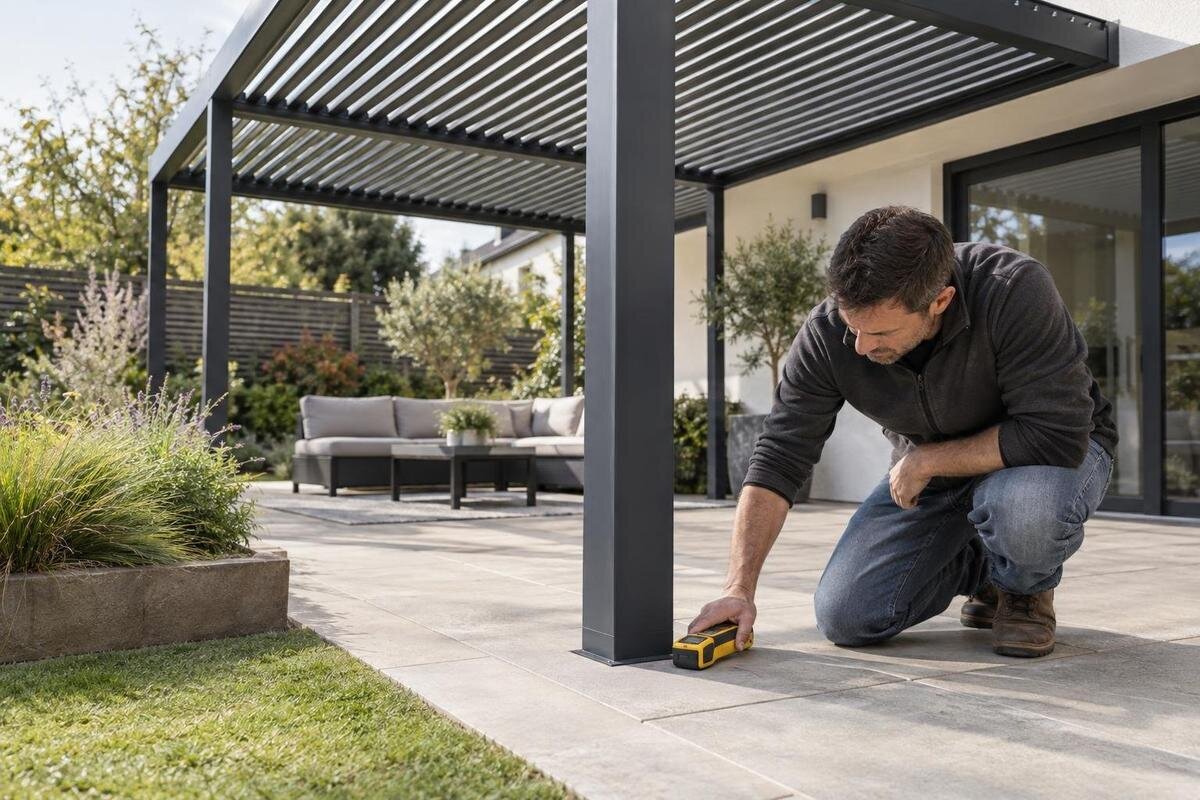

Ortungsgeräte ergänzen Unterlagen, erfassen aber nicht automatisch jede Leitung. Je nach Material und Zugänglichkeit kommen Leitungssuchgeräte infrage, die auf leitfähige oder gezielt ortbare Trassen reagieren; weitere Verfahren wie Bodenradar erfassen Unterschiede im Untergrund, identifizieren aber nicht immer eindeutig, was erkannt wurde. Ein nichtmetallisches Kunststoffrohr ohne geeignete Ortungsmöglichkeit lässt sich nicht mit jedem Gerät sicher nachweisen. Auch angezeigte Tiefen sind nur so verlässlich wie das Verfahren, das Gerät und die jeweiligen Umgebungsbedingungen. Bewehrung, Bodenaufbau, Feuchtigkeit, benachbarte Leitungen oder die Verlegetiefe können das Ergebnis beeinflussen. Lassen Sie eine Fachperson beurteilen, welches Verfahren zum vermuteten Leitungsbestand passt.
Beauftragen Sie die Ortung nicht nur für einzelne, bereits markierte Pfostenpunkte. Der Auftrag sollte den vollständigen geplanten Montage- und Aushubbereich umfassen und mit der aktuellen Lagezeichnung abgeglichen werden. Wenn eine Bloomcabin Wandpergola vorgesehen ist, geben Sie dem Ortungsdienst auch die für die gewählte Ausführung maßgebliche Montagezeichnung und die reale Position vor Ort mit. Die Modellbezeichnung allein beschreibt keinen Leitungsverlauf. Teilen Sie vor dem Termin mit, welche Flächen überbaut oder schwer zugänglich sind und welche Hinweise auf private Installationen vorliegen. So kann der Dienst beurteilen, ob die Untersuchung unter den vorhandenen Bedingungen möglich ist und welche Vorbereitungen abgestimmt werden müssen. Fragen Sie, welche Leitungsarten das gewählte Verfahren erfassen kann, wo Einschränkungen bleiben und wie bestätigte, vermutete und nicht auswertbare Bereiche kenntlich gemacht werden. Vereinbaren Sie außerdem, wie auffällige, aber nicht eindeutig zuzuordnende Messbefunde dokumentiert werden. Eine solche Auffälligkeit darf nicht einfach als bestätigte Leitung oder als freier Bereich behandelt werden. Ein negativer Befund ist nur für den tatsächlich untersuchten Bereich und innerhalb der genannten Verfahrensgrenzen aussagekräftig.
Ortungsergebnisse eindeutig markieren und dokumentieren
Übertragen Sie Ortungsergebnisse zeitnah in einen Plan, der sich später vor Ort wieder zuordnen lässt. Halten Sie Datum, untersuchte Fläche, Messverfahren und Auftragnehmer fest. Verwenden Sie eine Legende, die bestätigte Trassen, Hinweise aus Unterlagen und offene Stellen unterscheidet; unkommentierte Farbstreifen reichen dafür nicht. Markieren Sie Bezugspunkte und machen Sie Fotos aus mehreren Blickrichtungen. Farbe auf dem Boden oder kleine Markierungen können durch Regen, Arbeiten oder das Umsetzen von Platten verschwinden. Übersichtsaufnahmen sollten zeigen, wo eine Markierung auf der Terrasse liegt; ergänzende Detailaufnahmen können Beschriftungen lesbar festhalten. Fotos allein ersetzen jedoch keine nachvollziehbaren Lageangaben. Notieren Sie außerdem, ob eine Tiefe gemessen, aus einem Plan übernommen oder nicht bestimmt wurde. Zu einer Tiefenangabe gehört der Bezug, etwa die zum Messzeitpunkt vorhandene Oberfläche. Wird der Belag später entfernt oder verändert, darf derselbe Zahlenwert nicht ungeprüft auf die neue Oberfläche bezogen werden. Lassen Sie die vom Ortungsdienst angegebenen Unsicherheiten unverändert in die Dokumentation übernehmen. Eine Schätzung sollte nicht wie ein genauer Messwert erscheinen.
Führen Sie Ortungsbefunde getrennt von der Pergolazeichnung, verbinden Sie beide Dokumente aber über denselben Lagebezug. Notieren Sie etwa für das gewählte Pergolamodell von Bloomcabin die konkrete Ausführung und die dazugehörige Montagezeichnung als eigene Referenz, während Trassen und Unsicherheiten aus der Ortung separat bleiben. So wird nicht versehentlich aus einer Konstruktionslinie eine gemessene Leitung oder umgekehrt. Wenn mehrere Unterlagen unterschiedliche Verläufe zeigen, halten Sie den Widerspruch ausdrücklich fest, statt stillschweigend eine Linie auszuwählen. Vermerken Sie auch, welche zusätzliche Prüfung in offenen Bereichen vor dem Bohren oder Aushub noch aussteht.
Was bei einem Konflikt zwischen Leitung und Ankerpunkt gilt
Schneidet ein bekannter oder vermuteter Leitungsverlauf eine vorgesehene Befestigungszone, geben Sie diesen Punkt nicht eigenmächtig frei. Einen Anker zu verschieben, wegzulassen oder anders auszurichten kann Montagevorgaben verändern; eine improvisierte Ersatzbefestigung ist kein sicherer Ausweg. Bei der bioklimatischen Pergola von Bloomcabin gilt wie bei jedem ausgewählten Modell: Maßgeblich bleiben die freigegebene, modellspezifische Ankerplanung und eine fachliche Beurteilung des Untergrunds. Halten Sie die betroffene Bohrstelle und Aushubposition als ungeklärt fest, bis eine Lösung abgestimmt ist. Verändern Sie nicht nur einen einzelnen Punkt, ohne die Auswirkungen auf die gesamte geplante Anordnung prüfen zu lassen.
Besprechen Sie mögliche Lösungen mit dem Anbieter oder Montagebetrieb und, wenn die Befestigung betroffen ist, mit einer qualifizierten Fachperson für die bauliche Beurteilung. Je nach Situation kann die Gesamtposition überarbeitet, ein anderer Standort geprüft oder eine geänderte Befestigung geplant werden. Keine dieser Möglichkeiten ist automatisch passend. Soll eine Leitung verlegt oder stillgelegt werden, stimmen Sie das mit ihrem Anlagenverantwortlichen und einem geeigneten Fachbetrieb ab. Auch ein verändertes Fundament oder eine andere Pfostenanordnung braucht eine geeignete fachliche Grundlage und gegebenenfalls angepasste Zeichnungen. Ziel ist ein zusammenhängender, nachvollziehbarer Plan, nicht nur ein freier einzelner Bohrpunkt.
Terrassenaufbau und Fassadenbereiche separat berücksichtigen
Bei Terrassenplatten ist zu klären, durch welche Schichten eine vorgesehene Bohrung oder ein Aushub reicht. Auch wenn eine Bohrstelle in einer Fuge liegt, bleibt der darunterliegende Aufbau zu untersuchen. Die konkrete Montagezeichnung und der vorhandene Schichtenaufbau bestimmen, was geprüft werden muss. Unter Pflaster können Kabel, Rohre oder Leerrohre verborgen liegen; Entwässerungsrinnen und Abläufe haben möglicherweise eigene Anschlüsse. Eine einzelne angehobene Platte kann Hinweise liefern, beweist aber nicht, dass der übrige Bereich frei ist. Bei Betonflächen ist zusätzlich zu klären, ob Leitungen im Aufbau, darunter oder entlang der Platte verlaufen. Unterscheiden Sie dabei die Leitungsprüfung von der Beurteilung des Befestigungsuntergrunds: Ein Bereich ohne erkannten Leitungsverlauf ist nicht allein deshalb für Anker geeignet. Umgekehrt belegt ein tragfähiger Untergrund keine Leitungsfreiheit. Ziehen Sie Unterlagen zu früheren Terrassenarbeiten hinzu und lassen Sie nötige Sondierungen fachgerecht planen.
Auch die Fassade gehört zur Prüfung, wenn Befestigungen dort vorgesehen sind. Hinter Außensteckdosen, Leuchten, Wasseranschlüssen, Fallrohren oder Leitungseinführungen können Installationen verlaufen, deren genauer Weg außen nicht sichtbar ist. Bei einer wandmontierten Konstruktion wie der Wandpergola von Bloomcabin müssen deshalb auch die laut Montagezeichnung vorgesehenen Fassadenbereiche mit den Leitungsunterlagen und Ortungsergebnissen abgeglichen werden. Prüfen Sie außerdem den Übergang vom Gebäude in den Boden: Dort können Hausinstallationen und Gartenleitungen zusammentreffen. Ein freier Pfostenstandort am Boden sagt nichts darüber aus, ob ein geplanter Befestigungsbereich an der Wand unbedenklich ist.
Aushub und Bohren erst nach gemeinsamer Abstimmung beginnen
Vor Beginn der Erdarbeiten sollten Bauherrschaft, ausführender Betrieb und gegebenenfalls Ortungsdienst mit demselben aktuellen Plan arbeiten. Gehen Sie vor Ort die endgültigen Befestigungspunkte, markierten Trassen und verbliebenen Unsicherheiten gemeinsam durch. Die zur Bloomcabin Bioklimatischen Pergola gehörende Ankerzeichnung muss zur tatsächlich gewählten Ausführung passen und der Lageplan die zu bearbeitende Fläche eindeutig zeigen. Zum vereinbarten Arbeitsumfang gehört auch, welche Bereiche gegebenenfalls zur weiteren Klärung untersucht werden müssen, bevor die eigentliche Montage beginnen kann. Lassen Sie den ausführenden Fachbetrieb das dafür geeignete Vorgehen mit den Anlagenverantwortlichen abstimmen; die Wahl des Verfahrens sollte nicht erst während des Aushubs improvisiert werden. Halten Sie fest, welche Bereiche noch nicht zur Bearbeitung freigegeben sind und wer die ausstehende Klärung übernimmt. Klären Sie, wer bei Abweichungen die Arbeiten an der betreffenden Stelle unterbricht und wen der Betrieb informiert. So hängt eine wichtige Entscheidung nicht davon ab, wer den Widerspruch im Moment auf der Baustelle zuerst bemerkt. Fehlen Markierungen oder sind sie nicht mehr lesbar, müssen sie vor dem Eingriff fachgerecht bestätigt werden.
Die erforderliche Freihaltung neben einer Leitung lässt sich nicht mit einem allgemeinen Zentimeterwert für alle Baustellen angeben. Maßgeblich sind unter anderem Ortungsunsicherheit, Leitungstyp, Verlauf, Eingriffstiefe und das geplante Montageverfahren. Wird beim Bohren oder Aushub ein unbekannter Gegenstand oder eine Leitung sichtbar, unterbrechen Sie die Arbeiten an dieser Stelle. Berühren oder verschieben Sie den Fund nicht, sondern lassen Sie ihn fachlich beurteilen und verständigen Sie den zuständigen Anlagenverantwortlichen oder eine geeignete Fachstelle. Arbeiten Sie nicht weiter, nur weil die Leitung im Plan fehlt oder für stillgelegt gehalten wird. Erst nach Klärung des Verlaufs und abgestimmtem Vorgehen sollte die Arbeit dort fortgesetzt werden.
Montageänderungen und Leitungsverläufe für später dokumentieren
Auf der Baustelle kann sich zeigen, dass Untergrund oder Leitungsverlauf von den Unterlagen abweichen. Dann braucht es eine neue Beurteilung, bevor an einem anderen Punkt gebohrt, eine zusätzliche Grube geöffnet oder ein Befestigungsdetail verändert wird. Halten Sie Änderungen mit Datum, Anlass und eindeutigem Lagebezug fest; vermerken Sie auch, wer die Anpassung fachlich beurteilt hat. Eine mündliche Absprache ohne aktualisierten Plan ist später schwer nachzuvollziehen. Wenn mehrere Unternehmen beteiligt sind, sollte klar sein, wer Ortungsskizze, Pergolazeichnung und Änderungen zusammenführt. So lässt sich vermeiden, dass ein Team mit einer überholten Position arbeitet.
Bewahren Sie nach der Montage die Ortungsunterlagen zusammen mit der endgültigen Lage- und Ankerzeichnung auf. Für eine Wandpergola von Bloomcabin oder ein anderes Modell sollte daraus hervorgehen, welche Position tatsächlich ausgeführt wurde, welche Trassen bekannt sind und wo Unsicherheiten blieben. Die Unterlagen helfen bei späteren Gartenarbeiten, Reparaturen und Veränderungen an Terrasse oder Fassade. Ein alter Suchplan ist jedoch keine Garantie für jeden künftigen Eingriff und sollte bei neuen Arbeiten nicht ungeprüft übernommen werden. Ergänzen Sie die Dokumentation, wenn eine Leitung verlegt oder der Pergolastandort nachträglich verändert wurde. Eine nachvollziehbare Bestandsaufnahme ist hilfreicher als eine scheinbar genaue, aber veraltete Skizze.
Häufige Fragen
Reicht ein vorhandener Leitungsplan aus?
Nicht unbedingt. Ein Plan kann veraltet sein, private Gartenleitungen auslassen oder nur eine geplante statt der tatsächlich verlegten Trasse zeigen. Prüfen Sie Herkunft, Datum und erfassten Bereich. Was danach unklar bleibt, sollte fachgerecht geortet werden.
Müssen nur die späteren Pfostenpunkte untersucht werden?
Nein. Zum Suchbereich gehören alle vorgesehenen Bohr- und Befestigungsstellen sowie die Flächen, die für Aushub und Montage geöffnet werden müssen. Bei Befestigungen an einer Fassade sind auch die dort vorgesehenen Bereiche einzubeziehen.
Kann ich Leitungen selbst mit einem Ortungsgerät suchen?
Ein Gerät kann je nach Verfahren bestimmte Leitungen erkennen, aber nicht automatisch alle Materialien, Tiefen und Verläufe. Nichtmetallische Rohre können unentdeckt bleiben, und Störungen können Messergebnisse beeinflussen. Verlassen Sie sich bei offenen Fragen nicht auf einen einzelnen negativen Messbefund.
Welcher Abstand muss zwischen Leitung und Anker liegen?
Dafür lässt sich kein allgemeiner Abstand nennen. Entscheidend sind unter anderem Leitungstyp, Ortungsunsicherheit, geplante Eingriffstiefe und Montageverfahren. Lassen Sie den konkreten Konflikt fachlich bewerten, statt einen Anker eigenmächtig zu versetzen.
Was ist zu tun, wenn beim Aushub eine unbekannte Leitung sichtbar wird?
Unterbrechen Sie die Arbeiten an dieser Stelle und berühren oder verschieben Sie die Leitung nicht. Lassen Sie den Verlauf fachlich klären und stimmen Sie das weitere Vorgehen mit dem Anlagenverantwortlichen oder einem geeigneten Fachbetrieb ab.
Ein Standort ist erst dann für die Montage vorbereitet, wenn Leitungsunterlagen, Ortungsergebnisse und die passende Ankerplanung dieselbe Fläche beschreiben. Bestätigte Verläufe und ungeklärte Bereiche müssen unterscheidbar bleiben. Steht ein Konflikt zwischen Trasse und Befestigung noch offen, bleiben die betroffenen Punkte vorläufig: Bohren oder Aushub sollten dort erst beginnen, wenn der Verlauf fachlich geklärt und das Vorgehen abgestimmt ist.
