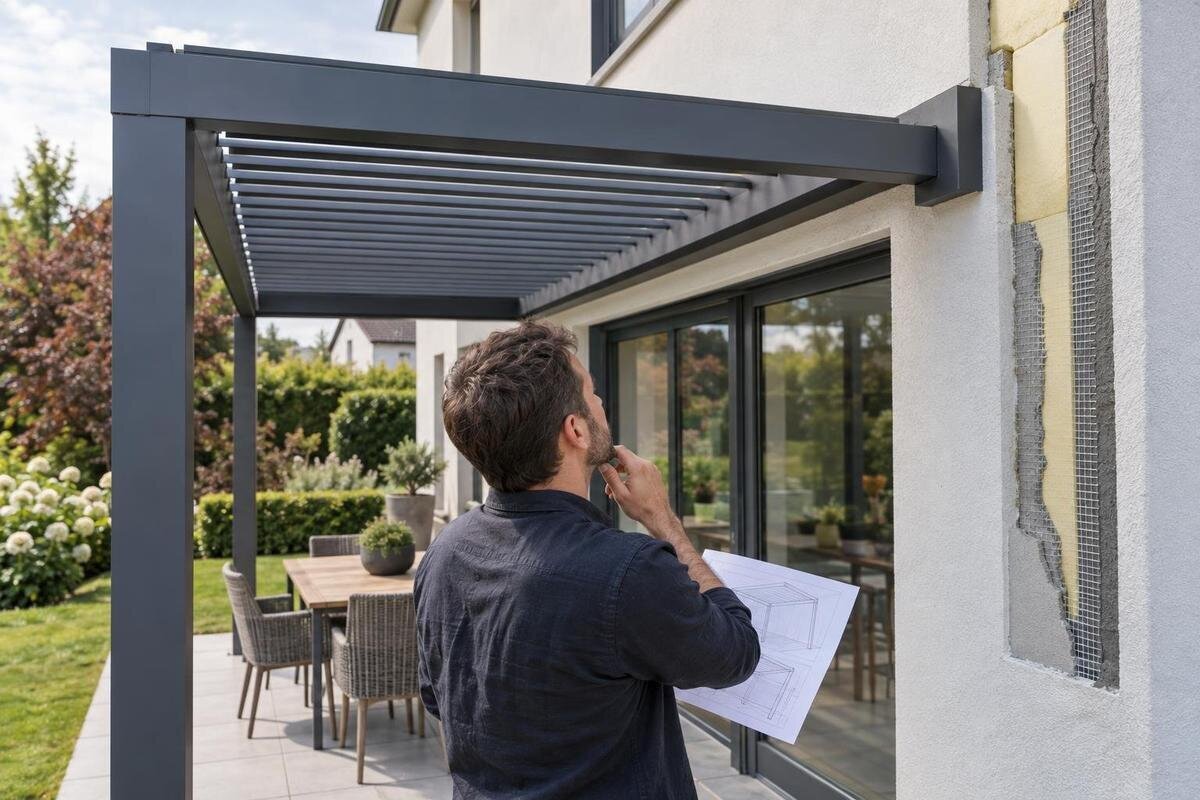

Pergola an gedämmter Außenwand befestigen
Pergola an gedämmter Fassade
Eine Pergola an einer gedämmten Außenwand zu befestigen, ist kein gewöhnlicher Wandanschluss. Zwischen der sichtbaren Fassadenoberfläche und dem tragenden Untergrund liegen mehrere Schichten; der Anschluss muss diese überbrücken, ohne dass Dämmstoff und Putz einfach als Befestigungsgrund dienen. Entscheidend sind der tatsächliche Wandaufbau, ein für das konkrete Pergolamodell geplantes Anschlussdetail, die statische Beurteilung und der Schutz vor eindringender Feuchtigkeit. Hier erfahren Sie, was vor der Ausführung geklärt werden sollte – nicht, welche pauschale Schraube durch ein WDVS passt.
Warum die Dämmfassade nicht als tragender Anschluss gilt
Eine gedämmte Außenwand ist ein Bauteil aus mehreren Schichten. Auf der Außenseite kann Putz oder eine Bekleidung liegen; darunter folgen Dämmstoff und je nach Gebäude Mauerwerk, Beton, Holz oder eine andere tragende Konstruktion. Ein Wärmedämmverbundsystem, kurz WDVS, besteht aus aufeinander abgestimmten Dämm- und Oberflächenschichten. Der Begriff bezeichnet also einen Fassadenaufbau, nicht den Baustoff der dahinterliegenden Wand. Bei einer vorgehängten hinterlüfteten Fassade sind Bekleidung, Luftschicht und Unterkonstruktion gesondert zu betrachten. Diese Unterschiede sind für die Untersuchung wichtig, weil nicht dieselben Anschlussdetails vorausgesetzt werden können. Die Schichtenfolge ist von außen oft nicht zuverlässig erkennbar. Deshalb gilt die sichtbare Fassadenoberfläche nicht automatisch als tragfähige Anschlussfläche. Auch ein WDVS, das intakt und fest wirkt, sagt für sich genommen nichts darüber aus, ob es die Kräfte einer Pergola aufnehmen kann. Eine Bekleidung kann zudem auf einer eigenen Unterkonstruktion sitzen, die nicht ohne Nachweis für eine zusätzliche Pergolalast ausgelegt ist.
Die Kräfte müssen über ein dafür geplantes Befestigungssystem bis in einen geeigneten tragenden Untergrund gelangen. Je nach Pergola und Standort sind am Wandanschluss Zug- und Querkräfte sowie Biegemomente zu berücksichtigen; Wind kann die Verbindung in wechselnde Richtungen beanspruchen. Weil die Dämmung die Montageebene nach außen versetzt, entsteht ein Abstand zum tragenden Bauteil. Das beeinflusst die Beanspruchung und lässt sich nicht allein mit einem einzelnen langen Dübel lösen. Nicht nur der Befestiger zählt: Auch Anordnung, Anschlussbauteile und Zustand der Wandzone sind Teil der Lastabtragung. Maßgeblich ist die gesamte Verbindung vom Pergolamodell bis in die tragende Konstruktion des Gebäudes.
Den tatsächlichen Wandaufbau feststellen
Die erste Aufgabe ist, den Wandaufbau zu ermitteln, statt ihn anhand der Fassade zu erraten. Sammeln Sie Bau- und Sanierungsunterlagen, Rechnungen zu den Dämmarbeiten sowie Angaben des früheren Fassadenbetriebs oder der Hausverwaltung. Daraus können sich Wandmaterial, Dämmstoff, Dämmstärke, Fassadensystem und vorgesehene Befestigungspunkte ergeben. Wenn vorhanden, lassen Sie sich auch Angaben zu bereits eingebauten Montageelementen geben; sie sind nur nutzbar, wenn Lage, Zustand und Zweck belegt sind. Bei älteren Gebäuden oder nach mehreren Umbauten stimmen Pläne und heutiger Bestand jedoch nicht immer überein. Ordnen Sie die Dokumente deshalb dem betreffenden Wandabschnitt zu: Ein Nachweis für die Vorderseite des Hauses muss nicht den Aufbau auf der Terrassenseite beschreiben. Hilfreich sind datierte Fotos aus der Bauphase, auf denen die Wand vor dem Dämmen erkennbar ist. Notieren Sie zu jeder Angabe, aus welcher Unterlage sie stammt und welche Fragen offenbleiben. So kann die Fachperson gezielt entscheiden, was vor Ort noch untersucht werden muss. Baujahr, Farbe oder Oberflächenstruktur sind kein zuverlässiger Beleg dafür, ob ein WDVS, eine hinterlüftete Bekleidung oder ein anderer Aufbau vorhanden ist.
Fehlen belastbare Dokumente, sollte eine qualifizierte Fachperson den Bestand untersuchen; je nach Situation kann eine begrenzte Öffnung nötig sein. Dämmstoff, äußere Schichten, tragendes Bauteil und dessen Zustand sollten dabei dokumentiert werden, statt nur die Tiefe bis zum ersten festen Widerstand zu schätzen. Sondierungen gehören in fachkundige Hände, damit Dämmung und Wetterschutz nicht unnötig beschädigt werden. Die Bloomcabin Wandpergola ist als wandmontiertes Modell bezeichnet, doch daraus ergibt sich keine Freigabe für einen beliebigen Wandaufbau. Für die Planung müssen die Angaben zum konkreten Modell mit dem tatsächlichen Fassadenbefund zusammengeführt werden.
Befestigungspunkte und verdeckte Bauteile erfassen
An der vorgesehenen Anschlusszone sind nicht nur Wandmaterial und Dämmung wichtig. Lage und Abstand zu Hausecken, Fenstern und Türen, Rollladenkästen, Fassadenfugen, Fallrohren und vorhandenen Leitungen können die nutzbare Fläche begrenzen. Auch Übergänge zwischen verschiedenen Wandmaterialien oder nachträglich ausgebesserte Bereiche sollten auf einer Gebäudeaufnahme kenntlich sein. Eine Wand kann auf wenigen Metern aus mehreren konstruktiven Abschnitten bestehen. Leitungen und Rohre müssen ebenfalls in die Prüfung einbezogen werden, bevor ein Montagebereich festgelegt wird. Die geplanten Befestigungsstellen sollten maßstäblich markiert und mit den tatsächlichen Bauteilen abgeglichen werden; eine optisch gerade Linie genügt nicht als Nachweis.
Zu klären ist, ob sich hinter der Oberfläche durchgehend derselbe Untergrund befindet oder etwa Hohlräume, Fugen, Stürze und nachträgliche Einbauten auftreten. Die Anschlussplanung muss diese Befunde berücksichtigen; erforderliche Abstände zu Kanten oder Öffnungen lassen sich nicht pauschal festlegen. Für eine erste Standortanfrage helfen eine Gesamtansicht der Wand und Aufnahmen der angrenzenden Fenster, Türen und Fallrohre. Tragen Sie die gewünschte Position der Pergola in eine bemaßte Ansicht ein und unterscheiden Sie dabei vorhandene Maße von noch ungeprüften Annahmen. Solche Informationen erleichtern die Abstimmung, ersetzen aber keine Untersuchung verdeckter Bauteile. Auch ein anderes Modell ist nicht automatisch mit derselben Befestigungsart planbar. Die Bloomcabin Pergola ist ein eigenes Modell; dessen Anschluss- und Aufstellungsbedingungen sind separat anhand der zugehörigen Unterlagen zu klären. Ein für eine andere Pergola geplantes Befestigungsdetail darf nicht ungeprüft übernommen werden. Die vorgesehene Pergolageometrie muss außerdem zum verfügbaren Wandbereich passen.
Ein Anschlussdetail für Dämmung und Pergola wählen
Ein geplanter Wandanschluss muss die Dämmung überbrücken und die Kräfte kontrolliert in den tragenden Untergrund übertragen. Dafür kommen Befestigungslösungen infrage, deren Eignung für Wandaufbau, Lasten und Montageabstand belegt ist. Je nach Konstruktion kann ein dafür vorgesehenes tragendes Element oder eine projektbezogen ausgelegte Verbindung nötig sein; aus dieser Beschreibung lässt sich kein allgemeines System ableiten. Putz oder Dämmstoff dürfen nicht unbeabsichtigt zusammengedrückt werden. Ebenso darf eine Pergola nicht allein an einer äußeren Bekleidung hängen, sofern diese nicht ausdrücklich als tragende Ebene nachgewiesen ist. Eine längere Schraube allein schafft noch keinen geeigneten Abstandshalter und kein vollständiges Anschlussdetail.
Für die Auswahl sind die Zeichnungen der Pergola und das Befestigungsdetail gemeinsam zu betrachten: Wo liegen die Anschlusspunkte, wie weit stehen sie vor der Tragwand, welche Komponenten gehören dazu und welche Wandannahmen gelten? Ein Produktfoto oder eine Skizze ohne Anschlussangaben beantwortet diese Fragen nicht. Bei der wandmontierten Bloomcabin Pergola muss das geplante Detail zu der vorgesehenen Modellgeometrie und dem festgestellten Untergrund passen. Zeigt eine Zeichnung nur Pergolamaße, aber keinen Wandanschluss, sollten ergänzende Angaben angefragt werden. Abweichungen auf der Baustelle sollten nicht durch improvisierte Verlängerungen oder zusätzliche Befestigungen ausgeglichen werden, sondern eine erneute fachliche Beurteilung auslösen.
Lasten und Tragfähigkeit beurteilen lassen
Die statische Beurteilung erfasst die ganze Verbindungskette, nicht nur die Auswahl eines Dübels. Zu betrachten sind die Kräfte aus Eigengewicht, Wind und der konkreten Ausführung, ihre Übertragung in den Wandanschluss sowie Tragfähigkeit und Zustand des Bauteils. Bei bestehenden Gebäuden spielen auch Materialstreuung, Risse, frühere Eingriffe oder geschädigte Mauerwerksbereiche eine Rolle. Kräfte können sich abhängig von der Geometrie auf die vorgesehenen Anschlusspunkte unterschiedlich verteilen; deshalb muss die Beurteilung die gewählte Variante berücksichtigen. Dazu gehört eine eindeutige Beschreibung des geplanten Lieferumfangs. Falls zusätzliche Seitenelemente, Beschattungen oder andere Anbauteile vorgesehen sind, sollten diese bereits in der Anfrage genannt werden, ohne ihre Verfügbarkeit für das Modell vorauszusetzen. Spätere Ergänzungen können die ursprünglichen Planungsannahmen verändern. Lassen Sie deshalb festhalten, für welche Ausstattung die Beurteilung gilt und welche Änderungen erneut geprüft werden müssen. Welche Nachweise insgesamt erforderlich sind, hängt vom Projekt ab. Ein Tragwerksplaner kann mit den tatsächlichen Wanddaten und den Modellzeichnungen beurteilen, ob ein Anschluss grundsätzlich möglich ist und welche Voraussetzungen dafür gelten.
Eine angegebene Pergolafläche ersetzt diese Prüfung nicht. Bei der Bloomcabin Pergola mit Flächenangabe von 9 bis 24 m² beschreibt die Produktangabe einen Flächenbereich; sie ist kein Nachweis für die Belastung eines bestimmten Wandanschlusses. Dafür sind unter anderem Geometrie, vorgesehene Aufstellung und Standortbedingungen relevant. Auch zwei Pergolen ähnlicher Fläche müssen nicht denselben Anschluss erfordern. Fragen Sie nach einer Beurteilung für die tatsächlich gewählte Variante statt nach einer pauschalen Aussage, ein bestimmter Befestiger oder eine bestimmte Wandart sei ausreichend. Eine mündliche Einschätzung ohne dokumentierte Wanddaten lässt sich kaum auf den realen Bestand beziehen.
Fassadenabdichtung und Wasserführung mitplanen
Jeder Anschluss durch die äußere Fassadenschicht berührt auch den Wetterschutz. Wird eine Durchführung nicht passend zum Aufbau geplant, kann Wasser hinter Putz oder Bekleidung gelangen und Dämmung oder Untergrund beeinträchtigen. Ein außen aufgetragener Dichtstoff macht aus einem ungeeigneten Anschlussdetail nicht automatisch eine dauerhaft sichere Lösung. Zu klären ist, welche Schichten durchdrungen werden, wie der Übergang gegen Witterung geschützt wird und wie sich die Abdichtung bei Bewegung oder Wartung verhält. Diese Fragen gehören in die gemeinsame Planung von Befestigung und Fassade. Auch nach den Arbeiten muss der wiederhergestellte Fassadenbereich zum übrigen Aufbau passen.
Zusätzlich ist die Wasserführung der Pergola zu berücksichtigen, soweit die konkrete Ausführung Wasser sammelt oder ableitet. Anschlusspunkt, Ablauf und Fassadenoberfläche dürfen nicht unabhängig voneinander geplant werden; eine Lösung, die Feuchte zur Wand leitet oder spätere Wartung verhindert, kann im Betrieb zum Problem werden. Auch bei der Bloomcabin Bioklimatischen Pergola lässt sich aus der Produktbezeichnung kein Abdichtungsdetail für ein WDVS ableiten. Benötigt werden die Unterlagen zur gewählten Ausführung und ein fachlich abgestimmter Anschluss, der die tatsächliche Fassadenkonstruktion berücksichtigt. Die Fassadenfirma sollte die geplante Durchdringung kennen, bevor Montage und Wiederherstellung getrennt beauftragt werden.
Wärmebrücken bei Wandbefestigungen berücksichtigen
Die Befestigung kann eine Wärmebrücke bilden, weil sie die Dämmebene lokal überbrückt. Wie stark sich das auf den Wärmeschutz auswirkt, lässt sich nicht allein an Schraubenlänge oder Dämmstärke ablesen. Entscheidend sind unter anderem Material, Geometrie, Abstand, Wandaufbau und Befestigungssystem. Metallische Verbindungsteile können Wärme anders leiten als die umgebende Dämmung; daraus folgt weder eine pauschale Untauglichkeit noch automatisch ein unbedenklicher Anschluss. Eine fachkundige Planung kann beurteilen, ob das Detail zur energetischen Qualität der Fassade passt. Es geht nicht darum, jede Durchdringung auszuschließen, sondern ihre Auswirkungen in der konkreten Situation zu berücksichtigen.
Auch bestehende Dämmungen sowie Sockel- und Fassadenabschlüsse müssen bei der Anschlussplanung berücksichtigt werden. Werden Bereiche geöffnet oder verändert, muss der Wiederaufbau zur übrigen Fassade passen; das betrifft insbesondere die durchgehende Dämmung und den Schutz vor Feuchtigkeit. Wenn Sie die Produktangaben zur Bloomcabin Wandpergola prüfen, fragen Sie neben den Modellmaßen auch nach der vorgesehenen Anschlusssituation und den zugehörigen Zeichnungen. Eine pauschale Bezeichnung wie wärmebrückenarm beantwortet die Frage für das konkrete Gebäude nicht. Zu klären ist, auf welches Bauteil und welchen Wandaufbau sich eine solche Angabe bezieht. Eine Eigenschaft eines einzelnen Verbindungsteils lässt sich nicht ohne Weiteres auf den gesamten Anschluss übertragen. Ob die Wärmebrücke ausreichend berücksichtigt ist und eine bauphysikalische Bewertung benötigt wird, lässt sich nur anhand der vollständigen Wand- und Anschlussdaten fachlich beurteilen.
Unterlagen und Zuständigkeiten vorab klären
Vor einer Beauftragung sollten die benötigten Unterlagen nachvollziehbar vorliegen. Dazu gehören die Zeichnung der genau gewählten Pergolavariante, die dafür vorgesehenen Anschlussangaben, ein dokumentierter Befund zum Wandaufbau sowie die statische Beurteilung für diesen Bestand. Aus den Unterlagen sollte hervorgehen, welche Wandbeschaffenheit vorausgesetzt wird, welche Teile zum Anschluss gehören und welche Arbeiten an der Fassade vorgesehen sind. Gibt es mehrere mögliche Anschlussstellen oder Modellvarianten, müssen die Angaben eindeutig erkennen lassen, auf welche Kombination sie sich beziehen. Eine allgemeine Werbeabbildung genügt dafür nicht; sie zeigt nicht zwingend den Aufbau des Anschlusses. Für den Angebotsvergleich sollten Sie außerdem den Leistungsumfang getrennt erfassen: Bestandsuntersuchung, Anschlussplanung, Befestigungsteile, Montage und Wiederherstellung der Fassade sind unterschiedliche Aufgaben. Klären Sie, ob notwendige Zugangs- oder Schutzmaßnahmen enthalten sind und wie mit einem abweichenden Befund umgegangen wird. Ein Angebot allein für die Pergolamontage ist sonst schwer mit einer umfassenden Leistung zu vergleichen. Maßgeblich ist nicht nur die Zahl der Positionen, sondern ob die benötigten Arbeiten vollständig und eindeutig zugeordnet sind.
Stimmen Sie auch die Zuständigkeiten ab: Wer beurteilt die Wand, wer plant den Anschluss, wer montiert die Pergola und wer stellt Putz, Bekleidung oder Abdichtung wieder her? Diese Aufgaben können bei verschiedenen Betrieben liegen; ohne Abstimmung bleiben Schnittstellen leicht offen. Wenn die Produktseite der Bloomcabin Pergola als Modellreferenz dient, sollte die Anfrage trotzdem die konkrete Ausführung und den vorgesehenen Standort nennen. Halten Sie Abweichungen vom Bestand und erforderliche Entscheidungen vor Montagebeginn schriftlich fest. So ist klar, auf welcher Grundlage geplant wird und wer erneut entscheiden muss, falls sich eine nicht dokumentierte Schicht oder ein anderer Untergrund zeigt.
Montage und Kontrolle am Gebäude koordinieren
Bei der Ausführung müssen Planung und tatsächlicher Bestand übereinstimmen. Der Montagebetrieb sollte deshalb vor Beginn Zugang zu den Unterlagen und zum untersuchten Anschlussbereich haben. Zeigen sich eine andere Dämmstärke, ein anderer Wandbaustoff oder eine nicht dokumentierte Beschädigung, darf die geplante Verbindung nicht stillschweigend angepasst werden. Die Abweichung muss an die zuständige Fachperson zurückgegeben werden, damit Tragfähigkeit, Anschluss und Fassadenschutz neu beurteilt werden. Das gilt auch, wenn ein Befestigungspunkt wegen einer Leitung, einer Öffnung oder einer Kante verschoben werden soll. Änderungen an der vor Ort gefundenen Situation sind keine bloße Montagefrage.
Kontrollen sollten nicht erst stattfinden, wenn Verbindung und Fassadenoberfläche nicht mehr zugänglich sind. Welche Bauteile und Arbeitsschritte zu prüfen oder zu dokumentieren sind, ergibt sich aus dem geplanten Detail und dem vereinbarten Leistungsumfang; klären Sie das mit den Fachleuten vorab. Für eine konkrete Variante der Bloomcabin Bioklimatischen Pergola sind die Unterlagen zur gewählten Ausführung mit dem Montagekonzept abzugleichen. Zur Übergabe gehören sinnvollerweise die endgültigen Anschlusszeichnungen, festgehaltene Abweichungen und Fotos der später verdeckten Bereiche. Die Aufnahmen sollten sich den jeweiligen Anschlussstellen zuordnen lassen, damit sie bei einer späteren Fassadenreparatur tatsächlich helfen. Fragen Sie außerdem, welche Bereiche zugänglich bleiben müssen und welche Pflege- oder Kontrollhinweise für die ausgeführte Verbindung gelten. Bewahren Sie diese Angaben zusammen mit den Modellunterlagen auf. Entscheidend ist eine nachvollziehbare Übergabe der ausgeführten Lösung, nicht allein eine nachträgliche Sichtprüfung der fertigen Oberfläche.
Wenn die Außenwand nicht geeignet ist
Ergibt die Prüfung, dass der vorhandene Untergrund keinen geplanten Wandanschluss zulässt oder nicht ausreichend nachgewiesen werden kann, sollte die Montage an dieser Stelle nicht improvisiert werden. Möglich sind eine andere fachlich geprüfte Anschlusszone, eine an das konkrete Modell angepasste Konstruktion oder eine Pergola, die für eine unabhängige Abstützung vorgesehen ist. Ob eine solche Variante tatsächlich ohne Wandanschluss funktioniert, muss anhand ihrer Modellzeichnung bestätigt werden. Eine Lösung mit eigenen Stützen verlagert die Lasten lediglich auf andere Bauteile; sie beseitigt weder die Anforderungen an die Tragfähigkeit noch an eine standsichere Befestigung.
Bei einem anderen Standort oder einer selbsttragenden Ausführung sind Bodenaufbau, Befestigungsbereiche und mögliche Leitungen ebenfalls zu prüfen. Welche Fundamente oder Anschlüsse erforderlich sind, lässt sich nicht mit einer pauschalen Größe für alle Terrassen festlegen und gehört in die projektspezifische Planung. Abstand zur Fassade, Wasserablauf, Türen und spätere Zugänglichkeit spielen bei einer Neuordnung ebenfalls eine Rolle. Ein anderer Entwurf kann die Durchdringung des WDVS vermeiden, aber nicht automatisch sämtliche Planungsfragen. Sinnvoll ist die Alternative, deren Lastweg und Anschlussdetails sich für das konkrete Grundstück nachvollziehbar belegen lassen.
Häufige Fragen
Kann ich eine Pergola einfach durch das WDVS bis ins Mauerwerk befestigen?
Nicht pauschal. Eine Verbindung durch ein WDVS benötigt ein für den Fassadenaufbau, den tragenden Untergrund und die Pergola geplantes Anschlussdetail. Die Schraubenlänge allein belegt weder die Tragfähigkeit noch den Schutz der Durchdringung. Ohne Befund und geeignete Planung sollte nicht montiert werden.
Wie finde ich heraus, was hinter der Dämmung liegt?
Beginnen Sie mit Bau- und Sanierungsunterlagen und fragen Sie frühere Eigentümer, die Hausverwaltung oder den Fassadenbetrieb nach dem verwendeten System. Stimmen Dokumente und sichtbarer Bestand nicht sicher überein, sollte ein qualifizierter Fachbetrieb den Aufbau untersuchen und die Ergebnisse dokumentieren.
Wer sollte den Wandanschluss statisch beurteilen?
Ein Tragwerksplaner sollte beurteilen, ob die vorhandene Konstruktion die Kräfte der gewählten Pergola über den vorgesehenen Anschluss aufnehmen kann. Umfang und benötigte Unterlagen hängen vom Gebäude und Modell ab; die Bewertung ist keine pauschale Aussage für alle Fassaden.
Passt jede Wandpergola zu einer gedämmten Fassade?
Nein. Entscheidend sind sowohl Wandmaterial und Zustand als auch die modellbezogene Anschlusszeichnung. Die Bezeichnung Wandpergola allein bestätigt nicht, dass ein WDVS oder der dahinterliegende Wandabschnitt für jede Ausführung geeignet ist.
Was ist zu tun, wenn der Untergrund nicht geeignet ist?
Dann sollte keine improvisierte Befestigung erfolgen. Zu prüfen sind eine andere Anschlusszone, eine für den konkreten Entwurf vorgesehene unabhängige Abstützung oder eine geänderte Modellwahl. Auch bei Stützen müssen Untergrund und Befestigung fachlich geplant werden; pauschale Fundamentmaße gibt es dafür nicht.
Ob eine Pergola an einer gedämmten Außenwand befestigt werden kann, entscheidet sich nicht an der sichtbaren Putzfläche, sondern an der dokumentierten Tragstruktur und dem passenden Anschlussdetail. Werden Statik, Dämmung und Wetterschutz gemeinsam geplant, lässt sich die Wandmontage für das konkrete Gebäude beurteilen. Wo ein solcher Nachweis fehlt, ist es sinnvoller, die Konstruktion zu ändern, als eine improvisierte Durchdringung als fertige Lösung zu behandeln.
