Pergola-Fundamente unter Feinsteinzeug planen
Pergola-Fundamente und Feinsteinzeug

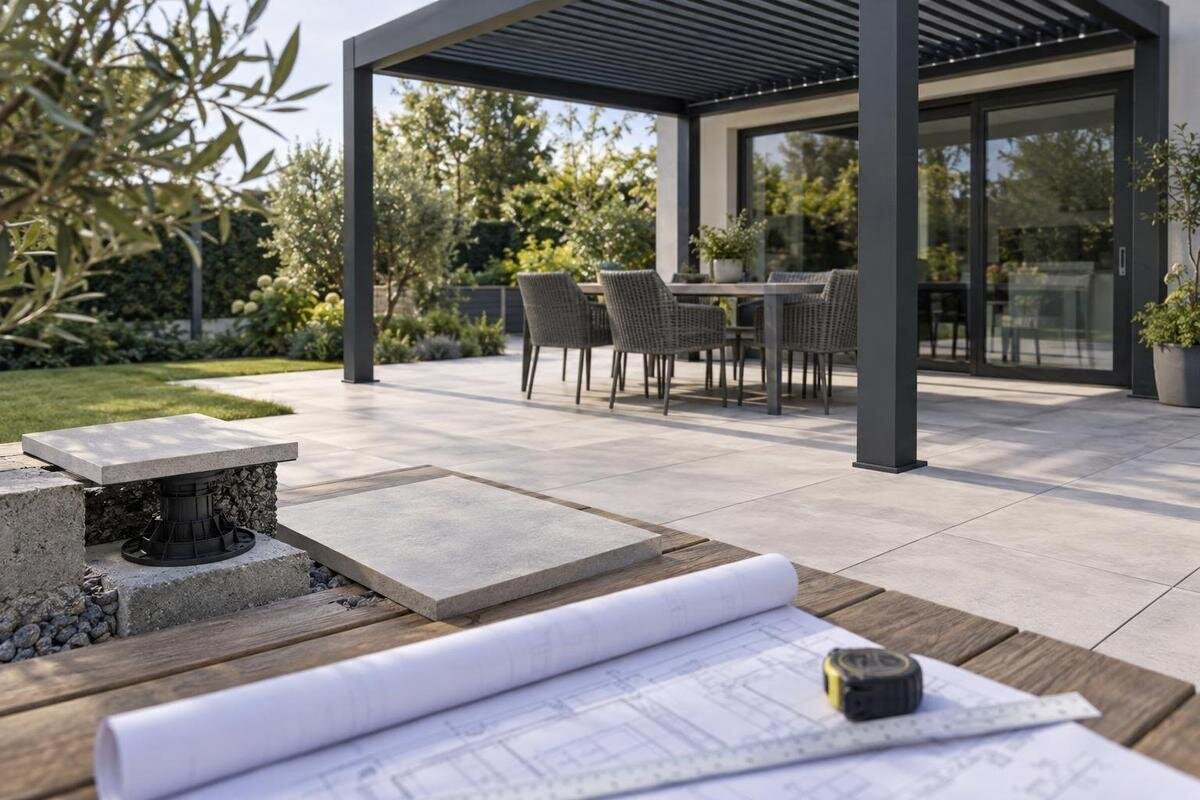

Eine Pergola auf einer mit Feinsteinzeug belegten Terrasse zu planen, beginnt nicht mit dem Bohren, sondern mit dem Untergrund. Die Platten bilden die sichtbare Oberfläche; aus ihnen allein lässt sich nicht ableiten, wo Kräfte sicher in Boden oder Tragwerk eingeleitet werden können. Fundamente, Verankerung, Plattenzuschnitte und die fertige Belagshöhe gehören deshalb in dieselbe Planung. Werden Pfostenpositionen erst nach dem Verlegen festgelegt, drohen unpassende Schnitte, beschädigte Abdichtungen oder eine Befestigung, deren tragender Untergrund ungeklärt ist.
Vor dem Kauf klären 1
Verankerung im tragenden Untergrund
Feinsteinzeug bildet die sichtbare Nutzschicht der Terrasse, ist aber nicht automatisch ein tragfähiger Befestigungsgrund. Steht ein Pfostenfuß lediglich auf einer Fliese, ist er dadurch nicht mit dem tragenden Bauwerk verbunden. Auch eine Befestigung durch den Belag ist nur dann geeignet, wenn sie gemäß dem freigegebenen Detail in ein dafür vorgesehenes Bauteil greift. Ob dafür eine vorhandene Platte, ein eigens geplantes Fundament oder eine andere Lösung infrage kommt, lässt sich nicht aus der Fliese ableiten. Entscheidend sind Pergolamodell, Aufbau und Zustand des Untergrunds.
Eine Fliese kann durch punktuelle Belastungen oder Bewegungen beschädigt werden. Vor allem darf eine feste Fuge oder ein vermeintlich massiver Untergrund nicht mit einem geeigneten Ankergrund gleichgesetzt werden. Für die Bloomcabin Pergola muss deshalb geklärt sein, welches tragende Bauteil die Kräfte aufnimmt und welches Verankerungsdetail für das konkrete Modell vorgesehen ist. Dabei sind zwei Fragen zu unterscheiden: Wo wird die Verankerung befestigt, und worauf liegt der Pfostenfuß auf? Dass ein Befestigungsmittel bis in ein tragendes Bauteil reicht, beantwortet noch nicht, wie der Fuß über den dazwischenliegenden Schichten unterstützt wird. Lassen Sie deshalb auch den Übergang zwischen Fundament, Belag und Pfostenfuß im Anschlussdetail darstellen. Daraus sollte hervorgehen, welche Schichten Teil der vorgesehenen Auflagerung sind und welche lediglich den Anschluss umgeben. Eine dekorative Abdeckung kann diesen Bereich später verdecken, ersetzt aber weder eine geplante Auflagerung noch eine geeignete Verankerung. So lässt sich vor der Ausführung erkennen, ob der sichtbare Terrassenbelag und die tragende Befestigung tatsächlich miteinander vereinbar sind.
Der Aufbau unter den Platten muss bekannt sein
Zwei Terrassen mit identischen Platten können konstruktiv sehr unterschiedlich aufgebaut sein. Bei einer ebenerdigen Terrasse liegen unter dem Feinsteinzeug je nach Ausführung etwa Bettung, Tragschichten oder eine Betonplatte. Auf einer erhöhten Terrasse können die Platten auf Stelzlagern über einer tragenden Decke und einer Abdichtung liegen. Von oben ist davon oft wenig zu erkennen. Stelzlager sind deshalb nicht automatisch Befestigungspunkte für Pergolapfosten; auch eine vorhandene Betonplatte gilt nicht ohne Prüfung als geeigneter Verankerungsgrund.
Für die Beurteilung zählen der tatsächliche Schichtenaufbau, sein Zustand und die Lage der geplanten Fußpunkte. Bestandspläne, Rechnungen oder Fotos können Hinweise geben, ersetzen aber nicht immer eine Prüfung vor Ort: Der Aufbau kann seit der Dokumentation verändert worden sein, und die Bezeichnung eines Materials sagt allein nichts über seine Eignung aus. Ordnen Sie vorhandene Unterlagen möglichst den einzelnen Terrassenbereichen zu. Eine später angebaute Fläche muss beispielsweise nicht denselben Unterbau haben wie der ursprüngliche Bereich. Auch Reparaturstellen oder Übergänge zwischen unterschiedlichen Verlegearten sollten im Lageplan erkennbar sein. Bei einer bereits belegten Terrasse ist außerdem zu klären, ob Ersatzplatten vorhanden sind und wie sich erforderliche Untersuchungsstellen anschließend wieder schließen lassen. Lassen Sie Umfang und Lage notwendiger Untersuchungen von den zuständigen Fachleuten festlegen, statt den Belag auf Verdacht zu öffnen. Ziel ist ein nachvollziehbarer Befund für die vorgesehenen Fußpunkte: Welches Bauteil kann dort die Kräfte aufnehmen, welche Schichten liegen darüber und ist eine separate Gründung erforderlich? Deren Abmessungen hängen von der konkreten Verankerung und dem Standort ab.
Vor dem Kauf klären 2
Modellzeichnung und Verankerung zusammen prüfen
Die Positionen der Pfosten und die Art ihrer Befestigung sollten aus der Zeichnung des ausgewählten Modells hervorgehen. Benötigt wird eine freigegebene Verankerungsplanung für die konkrete Ausführung, nicht nur ein allgemeiner Überblick über die Pergola. Klären Sie, welche Auflager und Anschlüsse vorgesehen sind, welche Anforderungen an den Untergrund gelten und welche Angaben zur Lage der Fußpunkte für die Terrassenplanung gebraucht werden. Ein Produktbild oder das Außenmaß allein reicht für diese Abstimmung nicht aus.
Wenn Sie eine Bloomcabin Bioklimatische Pergola in Betracht ziehen, benennen Sie genau diese Ausführung, wenn Sie die zugehörigen Montage- und Verankerungsunterlagen anfordern. Übernehmen Sie keine Details aus einer Zeichnung für ein anderes Modell oder eine andere Konfiguration. Für die Abstimmung mit dem Terrassenbauer ist wichtig, welche Maße die Unterlagen tatsächlich zeigen: Pfostenachsen, Außenkanten der Stützen und Befestigungspunkte sind unterschiedliche Bezugspunkte. Ein Gesamtmaß der Pergola lässt sich deshalb nicht ohne Weiteres als Abstand der Fundamente verwenden. Kennzeichnen Sie im gemeinsamen Plan, auf welche Maße sich die Eintragung stützt, und halten Sie den Zeichnungsstand fest. Fragen Sie bei fehlenden Angaben gezielt nach den Informationen, die für Fundamentlage, Auflagerung und Plattenausschnitte benötigt werden. Dazu gehört auch, ob am Fußpunkt eine Abdeckung oder ein zugänglicher Befestigungsbereich vorgesehen ist. Wird die geplante Ausführung geändert, lassen Sie bestätigen, welche Maße und Anschlussdetails weiterhin gelten. Damit bleiben Modellwahl und Terrassenplanung auch dann aufeinander abgestimmt, wenn sich die Bestellung vor der Ausführung noch ändert.
Pfostenachsen vor dem Zuschnitt festlegen
Übertragen Sie die vorgesehenen Pfostenachsen aus der Modellzeichnung auf einen Plan der Terrasse. Verwenden Sie dafür nachvollziehbare Bezugspunkte und gleichen Sie die Lage mit Terrassenrändern, Türen, Entwässerungsrinnen und anderen festen Bauteilen ab. Das Plattenraster kann die spätere Aufteilung erleichtern, darf aber nicht bestimmen, wo die Pergola statisch stehen soll. Vor dem Bau der Fundamente sollte feststehen, wo die tragenden Punkte liegen und wie die geplante Position in der Fläche umgesetzt wird.
Bei einer Bloomcabin Wandpergola darf die Lage der Anschlüsse nicht aus dem Raster einer freistehenden Pergola abgeleitet werden. Die Zeichnung der gewählten Ausführung muss erkennen lassen, welche Wand- und Bodenanschlüsse tatsächlich vorgesehen sind. Für einen nachvollziehbaren Lageplan eignen sich feste Bezugspunkte am Gebäude besser als lose Markierungen auf noch nicht verlegten Platten. Dokumentieren Sie nicht nur Abstände zwischen den Pfosten, sondern auch ihre Lage zu diesen Bezugspunkten. Die zuständigen Fachleute sollten vor Ort prüfen, ob die geplante Ausrichtung mit dem tatsächlichen Terrassenverlauf zusammenpasst. Gerade an einer nicht rechtwinkligen Terrassenkante kann ein optisch gleichmäßiger Abstand vom Rand von der vorgesehenen Pfostenanordnung abweichen. Eine maßstäbliche Darstellung mit eingezeichnetem Plattenraster macht solche Unterschiede sichtbar, bevor Zuschnitte bestellt werden. Prüfen Sie die Positionen gemeinsam mit den Beteiligten und kennzeichnen Sie offene Maße ausdrücklich. Ansichts- oder Produktbilder helfen bei der Modellwahl, ersetzen aber keine maßgebliche Montagezeichnung und geben die Lage der Fußpunkte nicht verbindlich vor.
Vor dem Kauf klären 3
Die fertige Belagshöhe als Bezugspunkt nutzen
Für die Höhenplanung zählt die Oberkante des fertigen Terrassenbelags, nicht ein Zwischenstand der Bauarbeiten. Berücksichtigen Sie den geplanten Aufbau aus Platte, Bettung oder Klebeschicht und weiteren vorgesehenen Lagen. Die tatsächlichen Dicken sollten die ausführenden Gewerke bestätigen. Von diesem Bezug aus lässt sich abstimmen, wo der Fundamentkopf und der vorgesehene Befestigungsbereich liegen müssen. Eine später veränderte Belagshöhe kann dazu führen, dass Anschlüsse nicht mehr wie geplant liegen oder der Übergang zum Pfostenfuß nicht passt.
Sobald Sie eine konkrete Pergola von Bloomcabin für die Terrasse auswählen, sollte die Höhenplanung mit den Unterlagen genau dieser Ausführung abgeglichen werden. Leiten Sie die erforderlichen Höhen nicht aus einem Produktnamen oder einer Darstellung ab. Bei einer Terrasse mit Gefälle kann die fertige Oberfläche an den einzelnen Fußpunkten unterschiedlich hoch liegen. Tragen Sie deshalb die jeweils geplante Belagshöhe ein, statt eine einzige Höhenangabe ungeprüft auf alle Fundamente zu übertragen. Daraus folgt nicht, dass Pfosten eigenständig gekürzt oder Befestigungen durch beliebige Zwischenlagen ausgeglichen werden dürfen; die Lösung muss zur freigegebenen Konstruktion passen. Ein Schnitt durch den Fußpunkt kann Fundamentoberkante, Auflagerung und angrenzenden Belag gemeinsam zeigen und Missverständnisse zwischen den Gewerken vermeiden. Prüfen Sie auch angrenzende Schwellen, Stufen und Abläufe: Eine Änderung am Aufbau darf nicht versehentlich Wasserwege blockieren oder einen Anschluss verdecken. Änderungen der Plattendicke oder der Verlegeart sollten daher vor der Ausführung in diesen Schnitt übernommen werden. Anpassungen am Fundamentkopf gehören in die abgestimmte Planung, nicht in eine spontane Korrektur beim Verlegen.
Plattenzuschnitte und Fugen im Plan berücksichtigen
Erst wenn die Pfostenachsen und die Maße der vorgesehenen Fußpunkte feststehen, lässt sich das Fugenbild sinnvoll planen. Stimmen Sie Format und Zuschnitt der Platten mit der tatsächlichen Lage und Größe der Anschlüsse ab. Eine maßstäbliche Skizze hilft dabei, schmale Reststücke und ungünstige Schnittkanten in direkter Nähe eines Pfostens früh zu erkennen. Verschieben Sie die statisch vorgegebene Position nicht einfach, um eine ganze Platte zu erhalten; prüfen Sie stattdessen gemeinsam, welcher Zuschnitt im freigegebenen Detail vorgesehen werden kann.
Bei einer bioklimatischen Pergola von Bloomcabin gilt ebenso: Maßgeblich sind die Unterlagen der gewählten Ausführung, nicht eine aus Bildern geschätzte Fußplatte. Unterscheiden Sie außerdem zwischen Plattenfugen und Bauteilfugen. Eine Fuge im Belag ist nicht automatisch eine Bewegungsfuge; eine Fuge im tragenden Untergrund kann dagegen für die Planung der Anschlüsse wichtig sein. Für den Zuschnitt muss eindeutig sein, ob die eingezeichnete Kontur den Pfosten, seine Fußplatte oder eine vorgesehene Abdeckung zeigt. Diese Konturen sind nicht austauschbar. Der Plattenleger benötigt außerdem das abgestimmte Anschlussdetail, um den Übergang zur Keramik zu planen; einen universellen Abstand oder eine pauschale Fugenfüllung gibt es dafür nicht. Besprechen Sie bei auffälligen Zuschnitten auch deren Sichtbarkeit: Eine Schnittkante kann neben dem Pfosten offen bleiben oder durch ein vorgesehenes Bauteil verdeckt werden. Eine Darstellung des fertigen Anschlusses hilft, die Gestaltung vorab zu beurteilen. Legen Sie zugleich fest, welche Fugen erhalten bleiben müssen und ob einzelne Platten am Fußpunkt später aufgenommen werden können sollen.
Vor dem Kauf klären 4
Entwässerung und Abdichtung am Pfostenfuß schützen
Die geplanten Fundamente und Fußpunkte dürfen den vorgesehenen Wasserlauf auf der Terrasse nicht ungeklärt verändern. Stimmen Sie Lage und Höhe mit den vorhandenen Abläufen und dem geplanten Oberflächengefälle ab. Eine Platte oder ein Anschluss, der Wasser staut, kann die Nutzung und den Zustand des Belags beeinträchtigen. Wie die Fläche entwässert wird, hängt vom konkreten Aufbau ab; legen Sie daher keine pauschale Höhe oder Detailform fest, ohne den Verlauf der Oberfläche und die Anschlüsse an den Rändern zu berücksichtigen.
Bei einer erhöhten oder abgedichteten Terrasse ist die Abdichtung ein eigener Teil der Planung. Eine Befestigung, die diese Schicht berührt oder durchdringt, braucht ein abgestimmtes Detail mit den dafür zuständigen Fachleuten. Unterscheiden Sie dabei die sichtbare Oberfläche von der darunterliegenden Entwässerungsebene. Wasser kann je nach Terrassenaufbau auch unter dem Belag zu einem Ablauf geführt werden; ein von oben freier Wasserweg allein belegt deshalb noch keinen ungestörten Abfluss. Der Anschlussplan sollte zeigen, wie der Fußpunkt zu beiden Ebenen liegt und welche Bereiche für Kontrolle oder Reinigung erreichbar bleiben. Bei einer Wandpergola von Bloomcabin sollten außerdem die vorgesehenen Anschlüsse und der Wasserlauf an der angrenzenden Wand gemeinsam betrachtet werden. Falls die gewählte Ausführung einen vorgesehenen Regenwasserablauf hat, ist dessen Lage ebenfalls mit der Terrassenentwässerung abzugleichen; sie lässt sich nicht aus dem Modellnamen ableiten. Decken Sie keine Abläufe oder Wartungsbereiche mit einem Fußpunkt zu. Wenn sich die Befestigung nicht mit der vorhandenen Abdichtung vereinbaren lässt, muss das vor dem Zuschnitt und der Montage geklärt werden.
Leitungen, Bauteilfugen und Zugänglichkeit prüfen
Im Terrassenaufbau können Leitungen, Entwässerungselemente oder weitere nicht sichtbare Bauteile liegen. Auch Bewehrung, Ränder einer Betonplatte und Fugen im Tragwerk können für die Lage der Befestigung wichtig sein. Vergleichen Sie vorhandene Pläne mit der vorgesehenen Position der Pfosten und lassen Sie vor erforderlichen Bohr- oder Erdarbeiten klären, wo sich mögliche Hindernisse befinden. Verlassen Sie sich nicht allein darauf, dass an der Oberfläche keine Hinweise zu sehen sind. Ein Konflikt, der vor dem Bau erkannt wird, lässt sich besser in die Planung einbeziehen.
Prüfen Sie zusätzlich, ob die Fläche für die geplanten Arbeiten erreichbar ist und wie Platten zugeschnitten oder aufgenommen werden können, ohne angrenzende Bereiche unnötig zu beeinträchtigen. Bei einem bestehenden Belag zählen auch Randabstände und vorhandene Fugen zu den Punkten, die Fachleute bei der Befestigungsplanung berücksichtigen müssen. Für die Montage kann mehr Arbeitsraum erforderlich sein, als der fertige Pfosten später einnimmt. Klären Sie deshalb anhand des vorgesehenen Ablaufs, ob angrenzende Platten vorübergehend offen bleiben müssen und wann der Anschluss geschlossen werden kann. Auch die spätere Zugänglichkeit verdient Beachtung: Ein sichtbar sauberer Zuschnitt ist wenig hilfreich, wenn ein laut Montageunterlagen zugänglich zu haltender Befestigungsbereich dauerhaft verdeckt wird. Halten Sie im Plan fest, welche Bereiche frei bleiben oder welche Belagsteile bei Bedarf aufgenommen werden sollen. Ändern Sie Pfostenpositionen nicht eigenständig, wenn eine Leitung oder Fuge im Weg liegt. Erst die Abstimmung mit der zuständigen Fachperson zeigt, ob eine andere Lage oder ein anderes freigegebenes Detail möglich ist.
Vor dem Kauf klären 5
Fundamentbau und Verlegung aufeinander abstimmen
Ein sinnvoller Ablauf beginnt mit der Wahl der konkreten Pergola und der Beschaffung ihrer Verankerungsunterlagen. Danach werden Terrassenaufbau, Fußpunktlagen und fertige Höhen vor Ort abgeglichen. Auf dieser Grundlage können die nötigen Fundamentarbeiten und die Plattenaufteilung geplant werden. Vor dem nächsten Arbeitsschritt sollten Lage und Höhe der ausgeführten Anschlüsse mit dem abgestimmten Plan verglichen werden. Welche Arbeiten in welcher Reihenfolge stattfinden, richtet sich nach dem vorgesehenen Befestigungsdetail; eine feste Reihenfolge für alle Terrassen gibt es nicht.
Wenn Sie sich für die Bloomcabin Bioklimatische Pergola entschieden haben, sollten die beteiligten Gewerke mit denselben Modellunterlagen und Bezugshöhen arbeiten. Klären Sie, wer die Pfostenachsen überträgt, wer die Fundamentlage kontrolliert und wer den Plattenzuschnitt mit dem Fußpunkt abstimmt. Vereinbaren Sie dafür konkrete Übergaben: Vor dem Verlegen sollte feststehen, dass Lage und Höhe der ausgeführten Fundamente mit dem aktuellen Plan übereinstimmen. Vor dem Schließen eines Anschlussbereichs muss geklärt sein, ob dort noch Montage- oder Kontrollarbeiten vorgesehen sind. Fotos mit zugeordneten Maßen können die Dokumentation ergänzen, ersetzen aber keine erforderliche Prüfung oder Freigabe. Bei Abweichungen sollte der nächste betroffene Arbeitsschritt erst nach der Abstimmung fortgesetzt werden, damit nicht nach einem veralteten Stand zugeschnitten wird. Auch notwendige Warte- oder Freigabezeiten sind nach den jeweiligen Material- und Ausführungsvorgaben einzuplanen, nicht pauschal anzusetzen. Eine klare Übergabe zwischen Fundamentbau, Plattenverlegung und Pergolamontage macht erkennbar, wer welchen Zustand übernommen hat und welche Arbeiten noch offen sind.
Diese Angaben sollten vor dem Auftrag vorliegen
Halten Sie vor der Ausführung mindestens das genaue Pergolamodell, die zugehörige freigegebene Verankerungszeichnung und die Ergebnisse der Untergrundprüfung fest. Ergänzen Sie einen Lageplan mit Pfostenachsen, geplanten Fundamentpunkten und Bezug zur fertigen Belagshöhe. Für den Plattenleger sollten daraus die relevanten Zuschnitte, Fugen und angrenzenden Abläufe hervorgehen. Ist die Terrasse abgedichtet oder erhöht, gehört auch die Abstimmung des Anschlusses an Abdichtung und tragende Konstruktion in die Unterlagen.
Legen Sie außerdem fest, wer Änderungen freigibt und wie mit Abweichungen umzugehen ist, falls sich der tatsächliche Untergrund von den Plänen unterscheidet. Ein Pergolamodell von Bloomcabin sollte erst dann endgültig in die Terrassenplanung einfließen, wenn die Unterlagen zur ausgewählten Ausführung und zum Standort zusammenpassen. Für vergleichbare Angebote ist hilfreich, die Leistungen an den Fußpunkten ausdrücklich zu benennen: Gehören Untersuchungen, Fundamentarbeiten, das Aufnehmen vorhandener Platten, Zuschnitte und die Wiederherstellung der Anschlüsse zum jeweiligen Auftrag oder nicht? So lässt sich erkennen, welche Arbeiten noch separat vergeben werden müssen. Halten Sie ebenso fest, wer Ersatzplatten bereitstellt und wie mit sichtbaren Unterschieden zwischen vorhandenem und neuem Belag umgegangen werden soll. Fehlen Angaben zur Verankerung oder bleibt unklar, was unter den Platten liegt, ist das ein offener Planungspunkt und keine bereits geklärte Ausführungsleistung. Bewahren Sie den abgestimmten Lageplan, die Anschlussdetails und die Dokumentation verdeckter Bauteile zusammen auf. Diese Unterlagen erleichtern spätere Arbeiten am Belag, ohne die Fundamentlage erneut ermitteln zu müssen.
Häufige Fragen
Kann ich den Pergolafuß direkt auf der Fliese befestigen?
Nein, Feinsteinzeug allein ist kein geeigneter Ankergrund. Eine Befestigung durch den Belag kommt nur infrage, wenn sie laut freigegebenem Detail in ein dafür vorgesehenes tragendes Bauteil greift. Bei einer abgedichteten Terrasse muss außerdem der Anschluss an die Abdichtung geklärt sein.
Müssen die Fundamente vor dem Verlegen der Platten gebaut werden?
Die Lage und Ausführung der Fundamente sollten vor der Verlegung feststehen. Wann sie baulich hergestellt werden, hängt vom geplanten Anschluss ab. Ist der Belag bereits verlegt, muss der Aufbau zuerst untersucht werden; ein nachträglicher Zuschnitt oder eine Öffnung ist nicht automatisch unproblematisch.
Wie groß muss ein Pergolafundament unter Feinsteinzeug sein?
Eine pauschale Größe gibt es nicht. Maßgeblich sind das gewählte Modell, die vorgesehene Verankerung, der Untergrund und die Bedingungen am Standort. Lassen Sie die Abmessungen anhand der freigegebenen Zeichnung und einer fachlichen Beurteilung festlegen, statt einen Standardwert zu übernehmen.
Soll ein Pfosten genau auf einer Plattenfuge stehen?
Nicht ohne Weiteres. Die Position der Stützen ergibt sich aus der Modellzeichnung, nicht aus dem Wunsch nach einem bestimmten Fugenbild. Stimmen Sie anschließend Zuschnitte und Fugenverlauf mit dem Plattenformat ab. Bauteilfugen dürfen nicht ohne freigegebenes Detail überplant oder überbrückt werden.
Was ist bei Feinsteinzeug auf Stelzlagern zu beachten?
Die Platten und ihre Stelzlager sind nicht automatisch Befestigungspunkte für eine Pergola. Entscheidend ist die tragende Konstruktion darunter und bei einer abgedichteten Terrasse auch der geplante Umgang mit der Abdichtung. Lassen Sie diese Schichten prüfen, bevor Sie Verankerungspunkte festlegen.
Eine stimmige Pergolaplanung unter Feinsteinzeug beginnt mit einem nachvollziehbaren Untergrund und einer Verankerung, die zum gewählten Modell passt. Wenn Pfostenachsen, Fundamentlage und fertige Belagshöhe früh feststehen, können Plattenzuschnitte, Fugen und Wasserführung darauf abgestimmt werden. So bleibt die Fliese das, was sie sein soll: der Terrassenbelag – nicht der Ersatz für ein geprüftes Fundament oder einen geeigneten Ankergrund.
