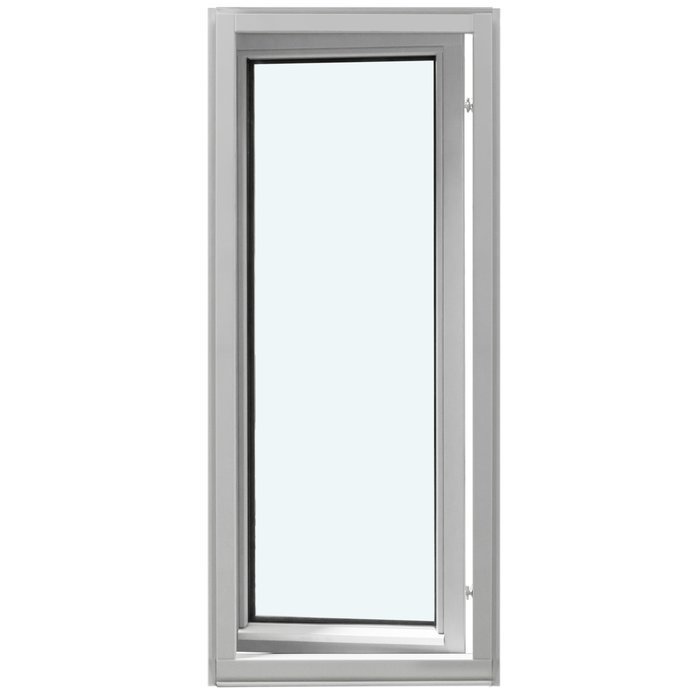

Drejevindue med lodret drejeakse og 1 ramme – udadgående

Et udadgående drejevindue tilpasset dit projekt

Drejevindue med lodret drejeakse og 1 ramme – udadgående

Et målfremstillet drejevindue med udadgående ramme, lodret drejeakse og valg af materiale, sprossekomposition, farve og greb.

Åbningsfunktion

Udadgående ramme med lodret drejeakse

Tilpasning

Fremstilles efter mål

Materiale

Fyrretræ eller egetræ, med eller uden aluminiumsbeklædning

Valg ved bestilling

Farve og greb

01

Betjening og daglig håndtering

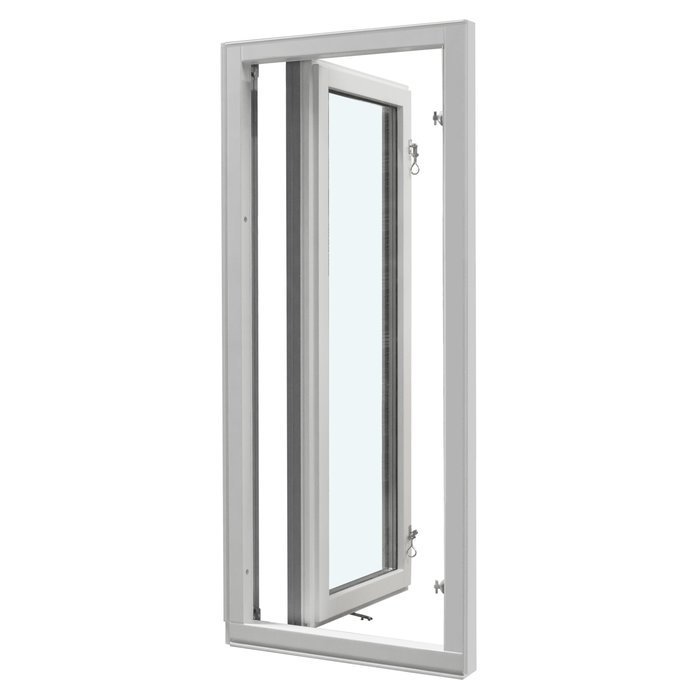

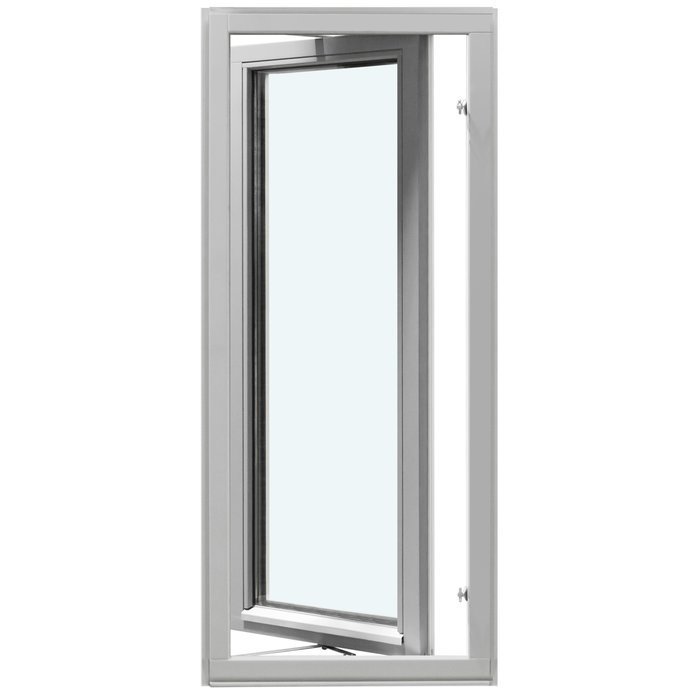

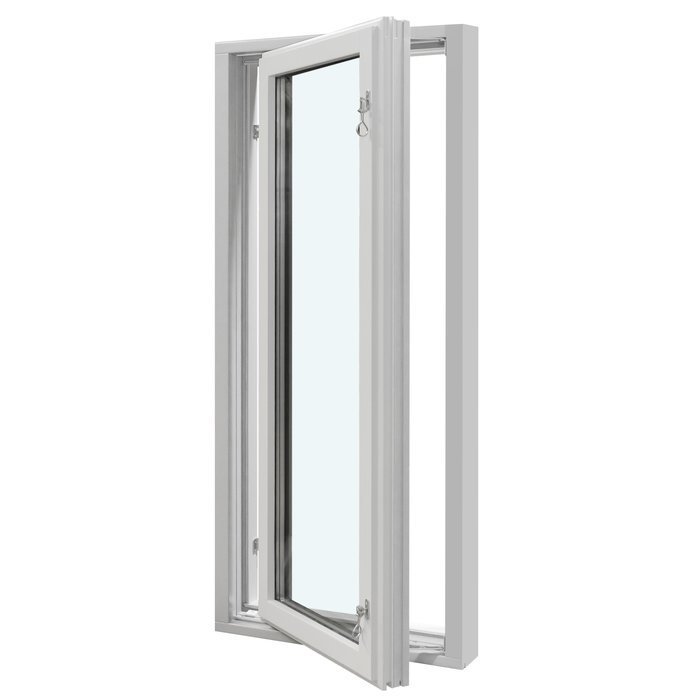

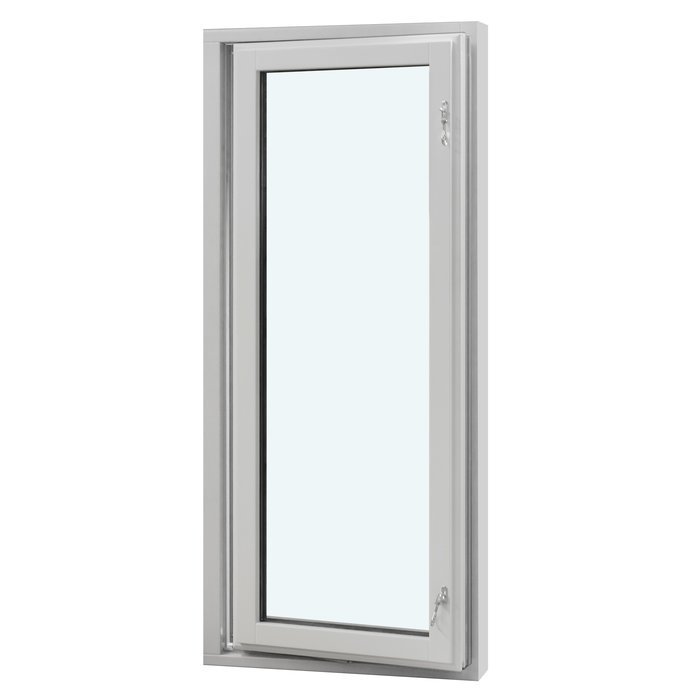

Vinduet har én udadgående ramme, der drejer omkring en lodret akse. Åbningsretningen og drejeaksen er tilsammen det, der kendetegner denne vinduestype og adskiller den fra almindelige sidehængte, indadgående eller kipbare vinduer. Når du planlægger placeringen, bør du derfor tage højde for både betjeningen fra indersiden og rammens bevægelse på ydersiden.

I den daglige brug betjenes vinduet via det valgte greb. Grebvalg er en del af bestillingen, så du kan beskrive dine ønsker, når produktet specificeres. Brug grebet som det naturlige kontaktpunkt, og bevæg rammen roligt og kontrolleret. Grebets konkrete udformning aftales i forbindelse med forespørgslen, så det ikke behøver at blive valgt ud fra produktnavnet eller billeder alene.

Den lodrette drejeakse er især relevant, når du sammenligner vinduet med andre indadgående eller udadgående modeller. Åbningsretningen fortæller, hvilken vej rammen bevæger sig, mens drejeaksen beskriver orienteringen af den roterende bevægelse. Det giver et mere præcist billede af betjeningen og hjælper dig med at vurdere, om vinduestypen passer til åbningen og området omkring den.

Hvis projektet omfatter flere vinduer, er det en god idé at notere vinduestype og åbningsretning for hvert element. Brug gerne hele produkttitlen i tegninger, rumoversigter og forespørgsler, og knyt hvert vindue til en tydelig placering. Så er det lettere at skelne dette udadgående drejevindue med lodret akse fra andre udadgående vinduer i samme projekt.

Placeringen har også betydning for den praktiske betjening. Overvej, hvorfra du skal nå grebet, og om inventar, vinduesplade eller andre faste elementer påvirker adgangen. Grebvalget ændrer ikke vinduets åbningsfunktion, men kan indgå i den samlede vurdering af brug og udtryk. Angiv derfor vinduestypen og det ønskede greb som to separate punkter i din forespørgsel.

02

Konstruktion, komponenter og mål

Vinduet kan udføres i fyrretræ, fyrretræ med aluminiumsbeklædning, egetræ eller egetræ med aluminiumsbeklædning. Karmen måler 105 x 57 mm i træudførelsen og 115 x 57 mm i udførelsen med aluminiumsbeklædning. Rammen måler 76 x 65 mm i træudførelsen og 86 x 65 mm med aluminiumsbeklædning. Disse er komponentmål for henholdsvis karm og ramme og må ikke omfortolkes som produktets samlede bredde, højde eller dybde.

Montageboringerne er 14 mm. Denne oplysning beskriver boringernes størrelse og er ikke et samlet montagemål eller en angivelse af den færdige vinduesåbning. Hvis du bruger tekniske tegninger eller en særskilt montageplan, bør komponentmål og projektmål derfor holdes tydeligt adskilt. Vinduets samlede format fastlægges gennem målfremstillingen til den konkrete bestilling.

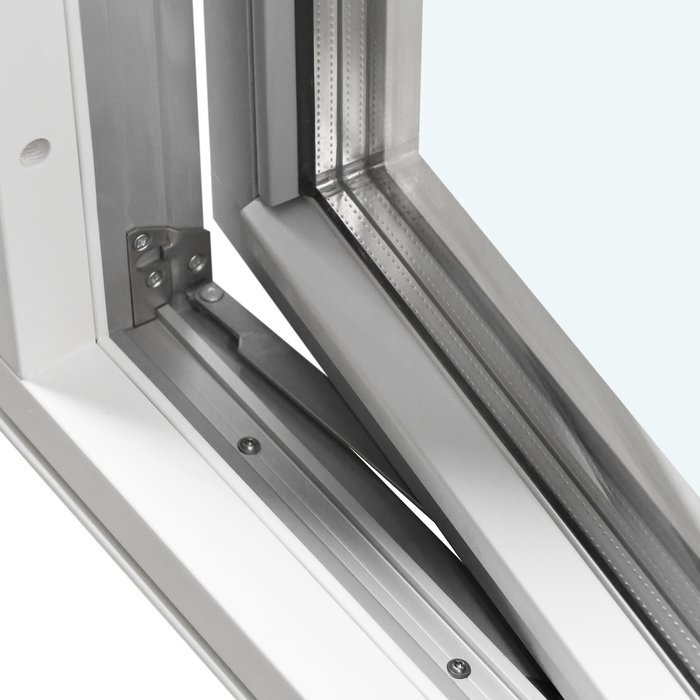

Du kan vælge mellem en 2- og en 3-lags termorude. Begge rudeopbygninger har varmereflekterende belægning, varm kant med betegnelsen CHR og argongas. Glaspakningerne er udført i sort gummi, og beslagspecifikationen omfatter SPILKA og IPA. Rudevalg, grebvalg og beslag er forskellige dele af vinduet og bør stå som separate punkter, når du samler dine ønsker.

Produktet er CE-mærket og leveres med 5 års garanti. Garantiperioden er den samme, uanset om du vælger fyrretræ, egetræ eller en af udførelserne med aluminiumsbeklædning. Gem den endelige ordrebekræftelse og produktspecifikation sammen med projektets øvrige dokumenter, så materialer, mål, glas og valgte detaljer er samlet ét sted.

Ved flere vinduer kan en enkel elementoversigt gøre bestillingen mere overskuelig. Giv hvert vindue et nummer, og registrér dets bestillingsmål, materiale, rudeopbygning, sprossekomposition, farve og greb. På den måde kan de fælles valg gentages konsekvent, mens eventuelle forskelle mellem åbningerne fremgår tydeligt. Profilmålene for karm og ramme kan stå i den tekniske del af oversigten uden at blive forvekslet med vinduets samlede mål.

05

Sådan vurderer du den tiltænkte åbning

Da vinduet fremstilles efter mål, bør vurderingen begynde med den konkrete bygningsåbning. Registrér de relevante mål flere steder, hvis åbningen ikke er helt ensartet, og notér, hvordan hvert mål er taget. Produktets komponentmål må ikke bruges som erstatning for opmåling af åbningen. De beskriver karmens og rammens profiler, mens bestillingsmålet vedrører det færdige vinduesformat til dit projekt.

Skeln tydeligt mellem den rå åbning, eventuelle færdige overflader og det mål, du ønsker at bestille efter. Hvis du er i tvivl om, hvilket niveau der skal danne grundlag, bør det afklares, før forespørgslen bliver til en ordre. Vi kan bedre forstå dit udgangspunkt, når du oplyser både de registrerede mål og den måde, åbningen er afsluttet på, uden at der på forhånd antages en standardløsning.

Fordi rammen åbner udad og drejer omkring en lodret akse, bør du også vurdere åbningspladsen på den udvendige side. Se på faste bygningsdele og andre konkrete forhold omkring åbningen, som kan påvirke rammens bevægelse. Notér relevante mål og forhindringer, og markér dem gerne på en skitse, så vinduets placering og funktion fremgår tydeligt af projektgrundlaget.

Indvendigt bør du registrere forhold, der har betydning for betjeningen, eksempelvis hvorfra du forventer at nå grebet. Notér især fast inventar, vinduesplader eller en høj placering, hvis det kan påvirke adgangen til vinduet. Beskriv disse forhold sammen med dine mål, så den praktiske brug kan indgå i vurderingen af den konkrete placering.

Fotografier, en enkel skitse og tydelige målbetegnelser kan være nyttige supplementer til en skriftlig forespørgsel. Sørg for, at hvert mål kan knyttes til et bestemt sted på skitsen, og angiv, hvad der er inde og ude. Ved en ældre eller uregelmæssig åbning kan professionel opmåling være relevant, hvis du ikke selv kan fastlægge et sikkert bestillingsgrundlag. Formålet er at undgå, at komponentdata, hulmål og bestillingsmål blandes sammen.

06

Visuel helhed, materialer og farvevalg

Materialet er en central del af vinduets visuelle sammensætning. Du kan vælge fyrretræ eller egetræ, og begge træsorter findes også i en udførelse med aluminiumsbeklædning. Det er fire angivne materialekombinationer, men valget bør stadig beskrives som ét konkret materiale til det enkelte vindue. Skriv eksempelvis den fulde materialebetegnelse i forespørgslen frem for kun at nævne træ eller aluminium.

Aluminiumsbeklædningen indgår i de to materialevalg fyrretræ med aluminiumsbeklædning og egetræ med aluminiumsbeklædning. Materialekombinationen og farven vælges som separate dele af vinduets udtryk. Beskriv derfor både den ønskede træsort, om vinduet skal have aluminiumsbeklædning, og hvilken farve eller farveretning du foretrækker. Det giver et mere præcist grundlag for at koordinere vinduet med bygningens øvrige elementer.

Farvevalg er en del af bestillingen. Du kan beskrive den ønskede farve eller farveretning og medtage en reference, hvis vinduet skal koordineres med eksempelvis andre vinduer, døre eller facadeelementer. Oplys samtidig den valgte materialekombination, da farve og materiale er to selvstændige beslutninger. Vi afklarer derefter den konkrete farveløsning som en del af forespørgslen.

Sprossekompositionen påvirker, hvordan glasfeltet opdeles visuelt, mens materialet og farven præger karmens og rammens udtryk. Disse valg kan vurderes sammen, men de bør registreres hver for sig. Et sprossedesign ændrer ikke automatisk materialet, og valget af aluminiumsbeklædning fastlægger ikke et bestemt mønster. Denne opdeling gør det lettere at ændre ét visuelt element uden at skabe uklarhed om de øvrige.

Grebvalget kan også indgå i den visuelle helhed. Fortæl os, hvilket udtryk og hvilken betjening du foretrækker, så det konkrete greb kan afklares sammen med resten af vinduet. Hold materiale, farve, sprosser og greb som separate punkter i specifikationen. Det gør det nemmere at sammenligne muligheder og justere én detalje uden at skabe tvivl om de øvrige valg.

07

Beslægtede produkttyper

Sortimentet omfatter flere relaterede vinduer og terrassedøre, som kan være relevante, hvis projektet kræver en anden åbningsretning, flere rammer, en særlig produktklassifikation eller en dør i stedet for et vindue. Sammenlign hvert produkt ud fra dets egen funktion, materialer, glas og valgmuligheder. På den måde kan du undersøge alternativer uden at overføre specifikationerne fra dette udadgående drejevindue til en anden produkttype.

Indadgående vindue med 1 ramme er et enkelt-rammet vindue med indadgående åbning og kipfunktion, mens Indadgående vindue med 2 rammer har to indadgående rammer med kipfunktion. Begge kan fremstilles efter mål og fås i fyrretræ eller egetræ, med eller uden aluminiumsbeklædning, samt med 2- eller 3-lags termorude. De er relevante at sammenligne med, hvis en indadgående løsning passer bedre til placeringen end dette udadgående drejevindue.

Brandvindue EI30 – indadgående er udført i egetræ med 2-lags termorude og har en indadgående ramme med kipfunktion. Brandklassificeret vendevindue EI30 – udadgående er ligeledes udført i egetræ med 2-lags termorude, men er et udadgående EI30-vindue. EI30 betegner klassifikationen for de to relaterede produkter og gælder ikke for drejevinduet på denne side.

Super Low Uw-vindue til passivhuse – udadgående er en separat udadgående model i fyrretræ med et særligt varmeisolerende materiale og 3-lags termorude. Kombinationsvindue er en anden produkttype, der kan udføres i fyrretræ eller egetræ, med eller uden aluminiumsbeklædning, og med 2- eller 3-lags termorude. Ved kombinationsvinduet er grebvalg relevant, når den valgte opbygning omfatter egnede oplukkelige sektioner.

De relaterede terrassedøre er selvstændige dørprodukter med ét udadgående dørblad. 1-fløjet udadgående terrassedør kan vælges i fyrretræ eller egetræ, med eller uden aluminiumsbeklædning, mens 1-fløjet udadgående terrassedør i historisk stil fås i fyrretræ eller egetræ. Begge har 2- eller 3-lags termorude og kan indgå som sammenligningsmuligheder, når projektet kræver passage frem for en vinduesåbning. Herunder kan du udforske de relaterede produkter nærmere. Indadgående vindue med 1 ramme, Indadgående vindue med 2 rammer, Brandvindue EI30 – indadgående, Brandklassificeret vendevindue EI30 – udadgående, Super Low Uw-vindue til passivhuse – udadgående, Kombinationsvindue, 1-fløjet udadgående terrassedør, 1-fløjet udadgående terrassedør i historisk stil.

08

Forbered din forespørgsel trin for trin

Begynd med at kopiere den fulde produkttitel ind i dine projektnoter. Det sikrer, at forespørgslen handler om det udadgående drejevindue med lodret drejeakse og ikke om et andet udadgående vindue. Tilføj derefter den placering eller rumbetegnelse, du selv bruger i projektet. Placeringen er et organisatorisk hjælpemiddel og bliver ikke en del af produktspecifikationen, medmindre du udtrykkeligt ønsker det.

Saml derefter dine bestillingsmål og forklar kort, hvordan de er taget. Hold dem adskilt fra profiloplysninger og andre komponentdata. Hvis der findes en tegning, kan du vedhæfte en tydelig henvisning til det relevante vindue. Brug samme navn eller nummer i tegningen og den skriftlige oversigt, så hvert vindue kan identificeres uden at blande oplysninger fra forskellige åbninger.

Vælg herefter den ønskede materialebetegnelse: fyrretræ, fyrretræ med aluminiumsbeklædning, egetræ eller egetræ med aluminiumsbeklædning. Notér rudeopbygningen som et særskilt punkt og brug den relevante beskrivelse af termoruden. På den måde fremgår trævalg, eventuel aluminiumsbeklædning og glas som selvstændige beslutninger i stedet for som én upræcis samlet formulering.

Tilføj det præcise navn på sprossedesignet. Undgå egne forkortelser, hvis de kan forveksles med et andet mønster. Skriv derefter dit farveønske og dit ønske til grebet på hver sin linje. Hvis du endnu ikke har besluttet disse elementer, kan du markere dem som punkter til afklaring frem for at indsætte en antaget standard.

Afslut med en kort kontrol: Er produktet korrekt identificeret? Er målene tydeligt forklaret? Er materiale, glas, sprosser, farve og greb behandlet hver for sig? Er særlige projektforhold beskrevet som ønsker eller spørgsmål og ikke som eksisterende produktegenskaber? Når disse punkter er samlet, har vi et klart udgangspunkt for at gennemgå forespørgslen sammen med dig.

Kan vinduet bestilles efter mål?

Ja. Vinduet kan fremstilles efter mål, så din forespørgsel bør tage udgangspunkt i den konkrete åbning frem for et antaget standardformat. Oplys de mål, du arbejder med, og skriv gerne, hvordan de er taget, så grundlaget kan afklares inden bestilling.

Kan jeg vælge farve til vinduet?

Ja. Farvevalg er en del af bestillingen. Beskriv den ønskede farve eller den farveretning, du arbejder med, og medsend gerne en reference, hvis vinduet skal passe til andre bygningsdele. Så kan vi afklare det konkrete farvevalg sammen med materiale, sprosser og greb.

Er der mulighed for at vælge greb?

Ja. Du kan vælge greb i forbindelse med bestillingen. Beskriv gerne dine ønsker til grebets udtryk og betjening, så valget kan indgå som et selvstændigt punkt i forespørgslen. Beslagspecifikationen omfatter SPILKA og IPA, mens dit ønske til grebet afklares særskilt.

Hvad skal jeg angive om rude og glaspakninger?

Angiv, om du ønsker en 2- eller 3-lags termorude. Begge muligheder har varmereflekterende belægning, varm kant (CHR) og argongas. Glaspakningerne er udført i sort gummi, mens vinduets farve vælges særskilt ved bestilling.

Ændrer designet uden sprosser vinduets åbningsfunktion?

Nej. Valget uden sprosser ændrer kun glasfeltets visuelle komposition. Vinduet har fortsat én udadgående ramme med lodret drejeakse, mens materiale, rudeopbygning, farve og greb vælges som separate dele af bestillingen.

Hvordan vælger jeg det rigtige sprossedesign?

Vælg ud fra det udtryk, du ønsker i glasfeltet, og den sammenhæng vinduet skal indgå i. Sammenlign især retningen og antallet af de navngivne sprosser. Brug designnavnene ordret i forespørgslen, så der ikke opstår tvivl om kompositionen.

Kan jeg bruge oplysningerne om dette vindue til et relateret produkt?

Brug gerne de relaterede produkter til at sammenligne eksempelvis åbningsretning, antal rammer, materialer og rudeopbygning. Egenskaberne følger dog det enkelte produkt, så specifikationerne for dette drejevindue gælder ikke automatisk for et andet vindue eller en terrassedør. Sammenlign derfor produkterne punkt for punkt ud fra kravene til den konkrete åbning.

Hvilke oplysninger er nyttige i en første forespørgsel?

Start med produktets præcise titel og de mål, du har taget. Tilføj derefter dit ønskede materiale, rudeopbygning, sprossedesign, farve og greb. Notér også eventuelle forhold ved åbningen, som bør afklares. Det giver os et tydeligt udgangspunkt for den videre dialog.

Saml dine valg til en konkret forespørgsel

Fortæl os om dit vinduesprojekt, dine mål og de valg, du allerede har overvejet. Vi hjælper dig med at samle oplysningerne om materiale, rudeopbygning, sprosser, farve og greb i en klar forespørgsel. Så kan du tage næste skridt med et produktgrundlag, der passer til den konkrete åbning og det udtryk, du ønsker.
