Ventana abatible con bisagras superiores, apertura hacia el exterior

Una hoja proyectante para una apertura hacia el exterior bien planificada

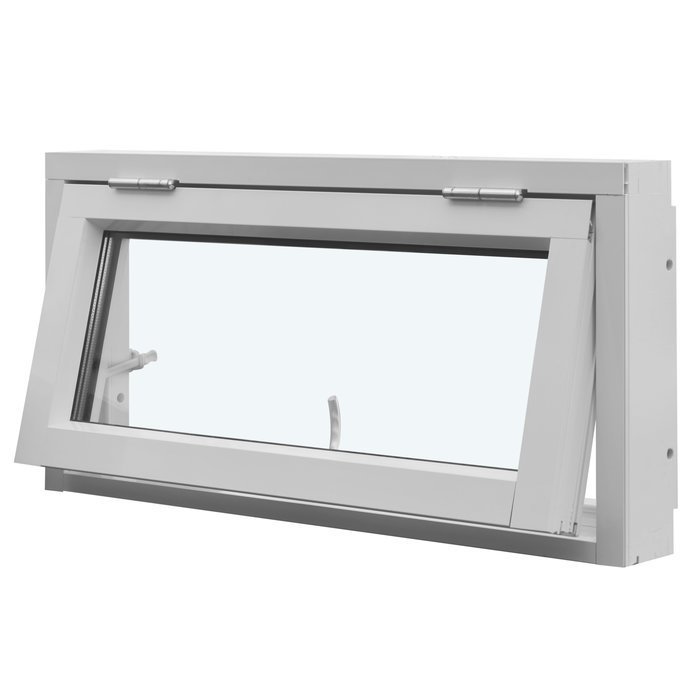

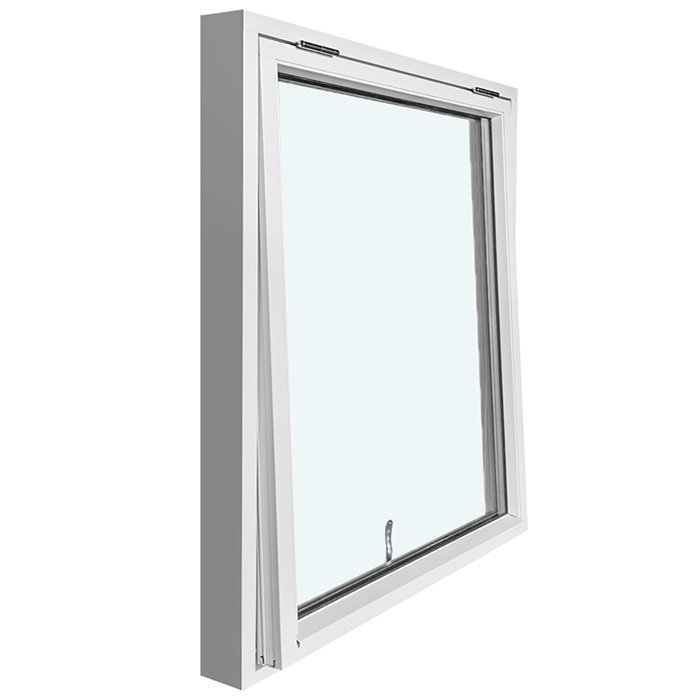

Ventana proyectante con bisagras superiores y apertura hacia el exterior

Configura una ventana proyectante a medida, con bisagras superiores, de madera de pino o roble, opcionalmente con revestimiento de aluminio, y elige el diseño de cuarterones, el color y la manilla.

Tipo de apertura

Hoja proyectante de apertura exterior con función elevadora

Material

Madera de pino o roble, ambas opciones también con revestimiento de aluminio

Acristalamiento

Unidad de vidrio aislante de 2 o 3 hojas con relleno de argón

Marcado

Con marcado CE

01

Manejo y uso diario

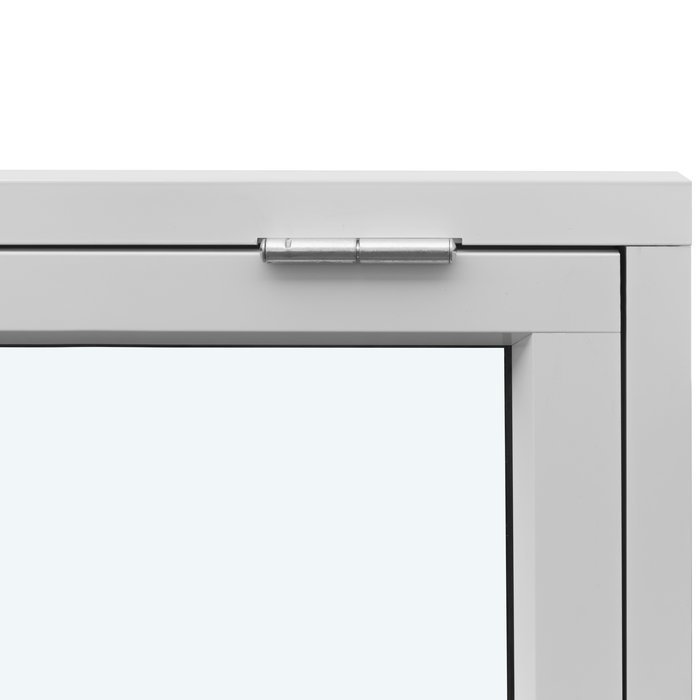

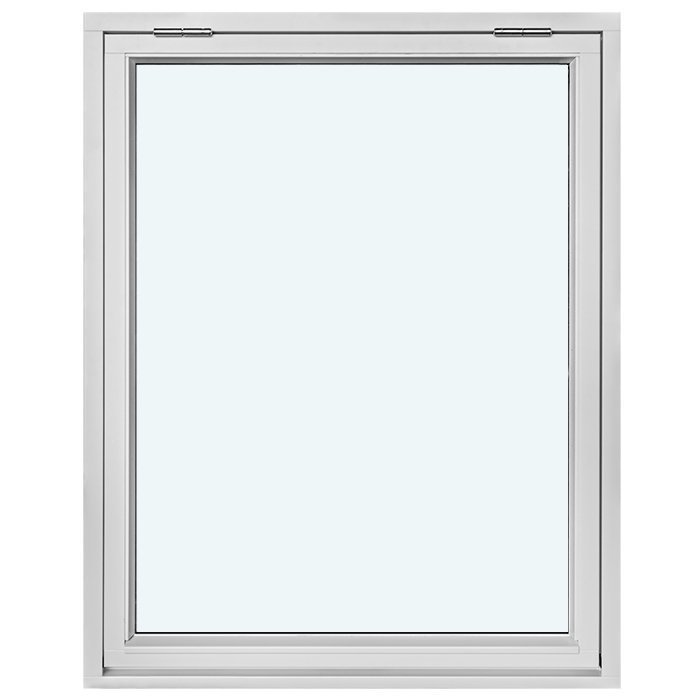

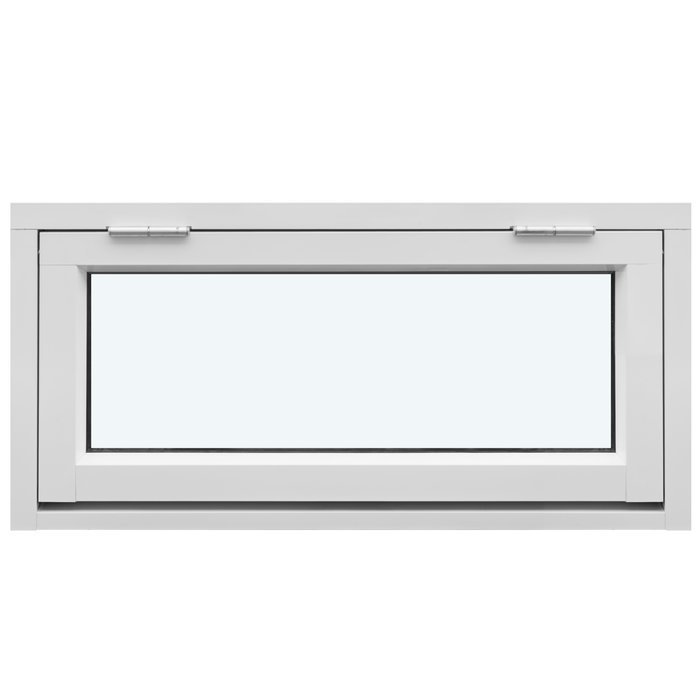

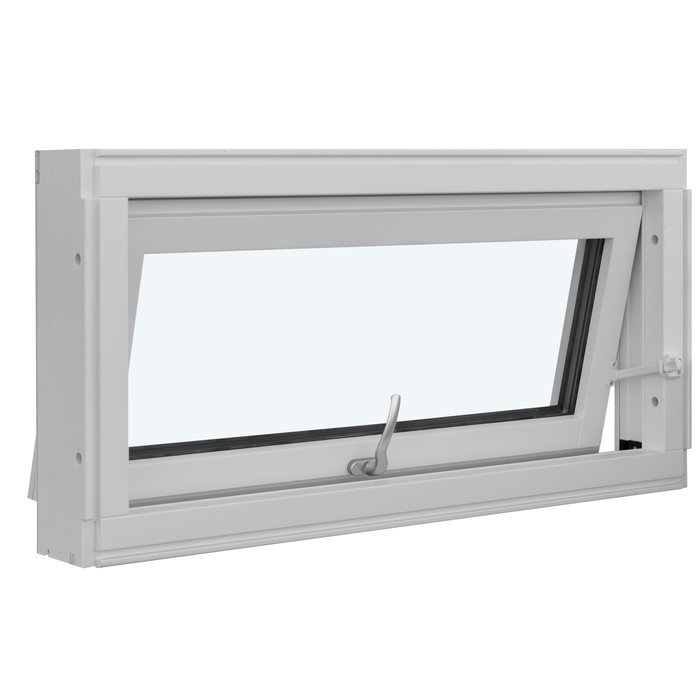

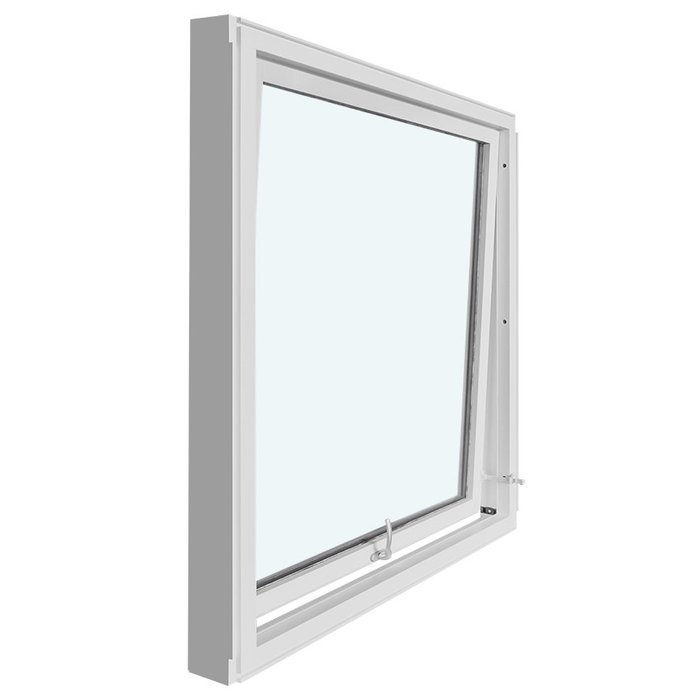

La hoja de esta ventana tiene las bisagras en la parte superior y se abre hacia el exterior. Por ello, su movimiento difiere claramente del de una ventana practicable lateral: la parte superior constituye el lado de las bisagras, mientras que la parte inferior se desplaza hacia fuera al abrirse. La función elevadora indicada forma parte de la construcción de la hoja de apertura exterior. En el uso diario, esto significa sobre todo que accionas una hoja con un movimiento proyectante claramente definido, sin que ninguna hoja gire lateralmente hacia el interior.

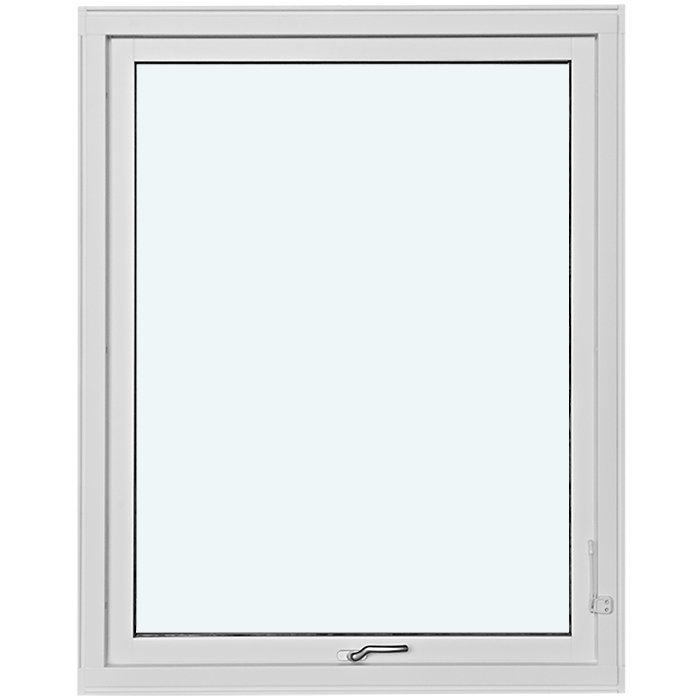

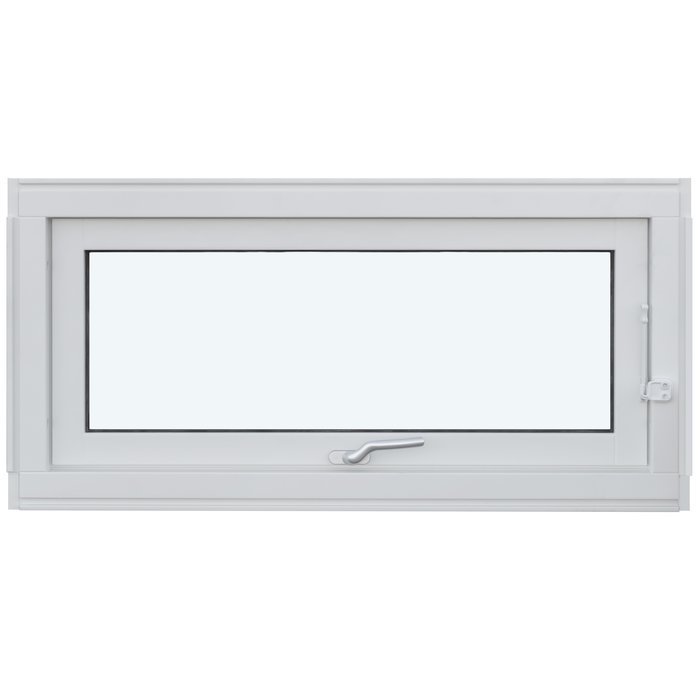

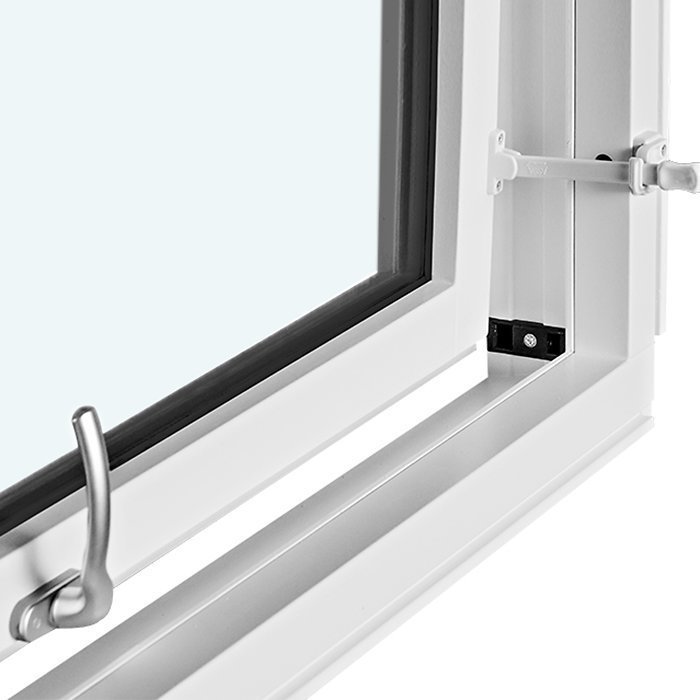

Abre y cierra la hoja mediante la manilla prevista y controla el movimiento. Puesto que hay varias opciones de manilla, puedes tener en cuenta este elemento de manejo desde la configuración. La ventana está equipada con herrajes SPILKA; para tu composición, elige la versión de manilla que mejor se adapte al material, el color y el diseño de cuarterones.

Durante el uso diario, la hoja, la manilla y las zonas de juntas deben permanecer libres de objetos que puedan obstaculizar el movimiento. Como la ventana se abre hacia el exterior, el movimiento propiamente dicho de la hoja tiene lugar fuera del espacio interior. Esto puede resultar práctico en una distribución en la que no se desea que una hoja practicable lateral sobresalga hacia la estancia. Sin embargo, que este modo de uso sea adecuado para tu proyecto concreto dependerá de la posición de la apertura, su accesibilidad y el uso de la zona adyacente.

El diseño de cuarterones elegido tampoco modifica la función básica indicada: sigue siendo una hoja con bisagras superiores, de apertura exterior y con función elevadora. Por tanto, elige el diseño de cuarterones según la vista y la división que desees, no como un supuesto cambio del tipo de apertura. Si la posición de manejo plantea requisitos especiales en tu proyecto, indícanos en tu consulta dónde se encuentra la ventana y cómo deseas acceder a ella en el día a día. Así podremos tratar con claridad la configuración del producto y el uso previsto.

02

Construcción, materiales y medidas técnicas

El marco fijo y el marco de la hoja se fabrican en madera de pino o de roble. Ambas maderas también están disponibles con revestimiento de aluminio. Así, hay cuatro acabados de material: madera de pino, madera de pino con revestimiento de aluminio, madera de roble y madera de roble con revestimiento de aluminio. El revestimiento de aluminio forma parte del acabado de material correspondiente y no debe interpretarse como una simple denominación de color.

En la versión sin revestimiento de aluminio, las dimensiones del componente del marco fijo son 105 × 57 mm. Con revestimiento de aluminio, las dimensiones del componente del marco fijo son 115 × 57 mm. El marco de la hoja mide 76 × 65 mm sin revestimiento de aluminio y 86 × 65 mm con revestimiento de aluminio. Estas medidas corresponden expresamente a los componentes del marco indicados. No son medidas generales de profundidad, anchura o altura de la ventana completa ni sustituyen las medidas de pedido específicas del proyecto.

Para el montaje se especifican orificios de 14 mm. Los herrajes son de SPILKA. Se trata de un componente del producto expresamente definido, no de una opción entre distintas marcas. Hay disponibles unidades de vidrio aislante con doble o triple acristalamiento. Ambas configuraciones incluyen un revestimiento reflectante del calor, un separador de borde cálido en versión CHR y gas argón. Las juntas de goma negras sellan el acristalamiento.

La ventana cuenta con marcado CE y se ofrece con una garantía de cinco años. Dado que se fabrica a medida, el tamaño total necesario es uno de los datos fundamentales de tu consulta. Estas medidas de pedido deben distinguirse claramente de las dimensiones técnicas de los componentes del marco fijo y del marco de la hoja. Completa estos datos con tus elecciones de material, acristalamiento, diseño de cuarterones, color y manilla para describir inequívocamente la versión deseada.

Al realizar la configuración, conviene indicar conjuntamente el acabado de material y el acristalamiento deseado, ya que los componentes del marco varían con el revestimiento de aluminio. Indica también el diseño de cuarterones, el color y la manilla que deseas. Así quedará claro qué datos se refieren a la construcción y qué decisiones determinan el diseño individual de tu versión.

05

Evaluar correctamente la apertura prevista

Antes de solicitar la ventana a medida, conviene evaluar cuidadosamente el hueco de obra previsto. Toma las medidas relevantes del hueco en varios puntos y anota cómo está configurado. Distingue claramente entre las dimensiones del hueco existente o previsto y las medidas técnicas del marco fijo y del marco de la hoja. Estas últimas describen componentes concretos y no equivalen automáticamente al tamaño de ventana que debe pedirse.

Como la hoja se abre hacia el exterior, el espacio de movimiento necesario en el exterior debe incluirse en la planificación del proyecto. Comprueba si elementos constructivos, revestimientos, barandillas, plantas, equipamiento exterior u otros obstáculos podrían invadir el recorrido de apertura. En función del tamaño pedido y de la situación de instalación, planifica suficiente espacio libre para el movimiento real de la hoja.

Ten en cuenta también el lado de manejo interior. La manilla debe poder alcanzarse adecuadamente desde la zona prevista de paso o acceso. Esta cuestión es especialmente importante en aperturas situadas a mayor altura o de difícil acceso por otros motivos. Aunque la apertura hacia el exterior evita que la hoja gire lateralmente hacia el interior, no determina por sí sola la comodidad con la que podrás alcanzar la manilla en tu situación particular.

Anota si la apertura corresponde a una obra nueva, una sustitución o cualquier otra situación constructiva. Describe objetivamente las conexiones existentes y añade a tu consulta, si es necesario, datos de medidas relevantes. Así podrás explicar en qué se basa tu indicación de tamaño sin confundir los componentes del marco, el hueco de obra y la medida de pedido. Las perforaciones de montaje indicadas son un detalle del producto, pero no sustituyen la evaluación de la conexión prevista.

Solo cuando se han considerado conjuntamente las dimensiones, la accesibilidad y el espacio exterior de movimiento se dispone de la base para una consulta inequívoca. Si hay varias aperturas de distinto tamaño, indica cada posición por separado. Asigna a cada posición el material, el acristalamiento, el diseño de cuarterones, el color y la manilla para evitar trasladar por error una decisión estética a otra apertura.

06

Material, color y composición visual

El efecto visual de la ventana surge de la combinación del tipo de madera, el posible revestimiento de aluminio, el color, el diseño de cuarterones, el acristalamiento y la manilla. Los tipos de madera indicados son pino y roble. Ambos también pueden elegirse con revestimiento de aluminio. Así puedes decidir primero si quieres solicitar una ventana de madera o una ventana de madera con el revestimiento indicado.

Hay una selección de colores disponible, que se coordina con el resto de la configuración durante tu consulta. Describe con la mayor precisión posible el tono que deseas e indica el tipo de madera elegido y un posible revestimiento de aluminio. De este modo, material y color pueden coordinarse conscientemente sin confundir ambas decisiones.

El diseño de cuarterones determina la división visible de la única hoja. Una vista sin cuarterones resulta más serena, mientras que varios elementos horizontales o la combinación con un cuarterón vertical crean una organización más definida. Ten en cuenta las líneas existentes en la fachada o en las aperturas contiguas. Esta coordinación estética es una decisión para tu proyecto, no un requisito técnico de la ventana.

La manilla también puede incorporarse a la composición como detalle visible, ya que se ofrece una selección de manillas. Coordínala con el color, el tipo de madera y el diseño de cuarterones para conseguir un diseño armonioso. En cambio, los herrajes SPILKA y las juntas de goma negras pertenecen a la construcción técnica de la ventana y deben diferenciarse de la elección estética de la manilla y el color de la ventana.

Si configuras varias ventanas, puede resultar útil aplicar una breve regla de diseño: por ejemplo, utilizar el mismo tipo de madera y color para todas las posiciones, pero distintos diseños de cuarterones según la apertura. Como alternativa, puedes emplear un motivo de cuarterones uniforme y adaptar los tamaños a medida. Estos ejemplos muestran posibles formas de crear orden, sin afirmar variantes adicionales ni requisitos de diseño establecidos.

07

Tipos de ventana relacionados y puertas de terraza

Si una hoja proyectante con bisagras superiores no se adapta a todas las aperturas de tu proyecto, también puedes considerar los tipos de producto relacionados. La gama incluye ventanas practicables de apertura exterior con una o dos hojas, incluidas versiones de estilo histórico. A diferencia de la ventana proyectante con bisagras superiores, estos productos funcionan con una hoja practicable y, por tanto, deben seleccionarse por separado para cada apertura.

Las ventanas practicables denominadas «Kombi» combinan un paño fijo acristalado con una hoja de apertura exterior. Hay distintos diseños de cuarterones que dividen de diferentes formas el paño fijo y la hoja. Para aperturas de cubierta también hay una ventana de tejado pivotante, mientras que las puertas de terraza de una hoja están previstas para proyectos que requieren una hoja de puerta de apertura exterior.

La elección de materiales de los productos relacionados varía según la versión. Varias ventanas practicables, ventanas Kombi y la puerta de terraza estándar están disponibles en madera de pino o de roble, con o sin revestimiento de aluminio. Las variantes de estilo histórico se ofrecen en madera de pino o de roble. La ventana de tejado pivotante se presenta en una versión de madera de pino con revestimiento de aluminio. Comprueba siempre las opciones disponibles para cada tipo de producto.

Si deseas combinar distintos tipos de ventanas y puertas de terraza en un mismo proyecto, indica cada apertura como una posición independiente. Asigna a cada una el tipo de producto deseado, las medidas y las decisiones de configuración correspondientes. Así podrás coordinar estéticamente, por ejemplo, una ventana proyectante, una ventana practicable y una puerta de terraza sin confundir sus diferentes tipos de apertura o componentes técnicos.

A continuación encontrarás productos relacionados que pueden servirte de orientación: Ventana practicable de una hoja de estilo histórico, con apertura hacia el exterior, Ventana practicable de dos hojas, con apertura hacia el exterior, Ventana practicable de dos hojas de estilo histórico, con apertura hacia el exterior, Ventana practicable «Kombi», con apertura hacia el exterior, Ventana practicable «Kombi» de estilo histórico, con apertura hacia el exterior, Ventana de tejado pivotante, Puerta de terraza de una hoja, con apertura hacia el exterior, Puerta de terraza de estilo histórico de una hoja, con apertura hacia el exterior.

08

Una consulta clara en pocos pasos

Empieza con una lista de posiciones para tu proyecto. Asigna una denominación clara a cada apertura prevista e introduce las medidas tomadas cuidadosamente. Si solo necesitas una ventana, basta con una única posición. En caso de varias ventanas, una lista estructurada evita confundir tamaños y preferencias de diseño.

A continuación, define el acabado de material: madera de pino, madera de pino con revestimiento de aluminio, madera de roble o madera de roble con revestimiento de aluminio. Después, elige la composición de vidrio aislante deseada. Anota estas dos decisiones por separado, ya que ni el tipo de madera ni el revestimiento de aluminio determinan automáticamente un acristalamiento concreto.

En el siguiente paso, incluye el nombre exacto del diseño de cuarterones deseado. Añade tu preferencia de color y el diseño de manilla que deseas. Si todavía no has decidido el color o la manilla, describe la línea que prefieres e indica expresamente que ese punto está pendiente. Así podremos identificar qué datos ya están decididos y cuáles requieren todavía coordinación.

Añade información breve sobre la situación de instalación si es relevante para comprender tu consulta. Esto incluye la accesibilidad de la manilla y posibles particularidades alrededor del espacio exterior de movimiento. Indica medidas concretas y describe los elementos constructivos u obstáculos existentes. Si el proyecto incluye varios tipos de productos relacionados, enuméralos como posiciones separadas.

Por último, revisa tu configuración comprobando seis datos clave: medida de la posición, acabado de material, acristalamiento, diseño de cuarterones, color y manilla. Comprueba también que la ventana proyectante con bisagras superiores y apertura hacia el exterior sea realmente el tipo de producto deseado. Una consulta concisa, en la que cada dato esté claramente asignado, facilita que aclaremos juntos todos los detalles y ayuda a recoger por completo tus decisiones de diseño.

¿Se puede pedir la ventana proyectante a medida?

Sí. La ventana se ofrece a medida. Indícanos las medidas del hueco tomadas cuidadosamente para que podamos definir y comprobar con claridad el tamaño de producto deseado al tramitar tu consulta.

¿Puedo elegir un color para la ventana?

Sí. El color forma parte de las opciones disponibles. Indícanos el tono que deseas junto con el acabado de material elegido para que podamos coordinar contigo la configuración adecuada.

¿Hay opciones de manilla?

Sí. La manilla puede elegirse al configurar la ventana. Cuéntanos tus preferencias estéticas para que podamos definir conjuntamente la versión de manilla adecuada para tu configuración.

¿Qué acabados de material están disponibles?

Puedes elegir entre madera de pino y madera de roble. Ambos tipos de madera también están disponibles con revestimiento de aluminio. En total, hay cuatro acabados de material: madera de pino, madera de pino con revestimiento de aluminio, madera de roble y madera de roble con revestimiento de aluminio.

¿La ventana proyectante está disponible con acristalamiento de 2 o 3 hojas?

Sí. Puedes elegir una unidad de vidrio aislante de 2 o 3 hojas. Ambas versiones incluyen un revestimiento reflectante del calor, un separador de borde cálido en versión CHR y un relleno de argón.

¿Qué significa CHR en el acristalamiento?

En esta ventana, CHR se refiere al separador de borde cálido dentro de la unidad de vidrio aislante. Junto con el revestimiento reflectante del calor y el relleno de argón, forma parte de la composición de acristalamiento indicada.

¿La ventana proyectante cuenta con marcado CE?

Sí, la ventana proyectante cuenta con marcado CE. El marcado CE forma parte de las especificaciones técnicas de esta ventana.

¿Qué garantía se aplica a esta ventana?

La ventana cuenta con una garantía de cinco años. Conserva la documentación de tu pedido para poder identificar claramente la configuración de producto elegida en caso de una futura consulta sobre la garantía.

Coordina con nosotros la configuración de tu ventana

¿Quieres configurar tu ventana proyectante para que se adapte a tu proyecto? Envíanos las medidas de apertura y tus preferencias de material, acristalamiento, diseño de cuarterones, color y manilla. Revisaremos los datos contigo y aclararemos qué versión puede ajustarse al diseño que tienes previsto.
