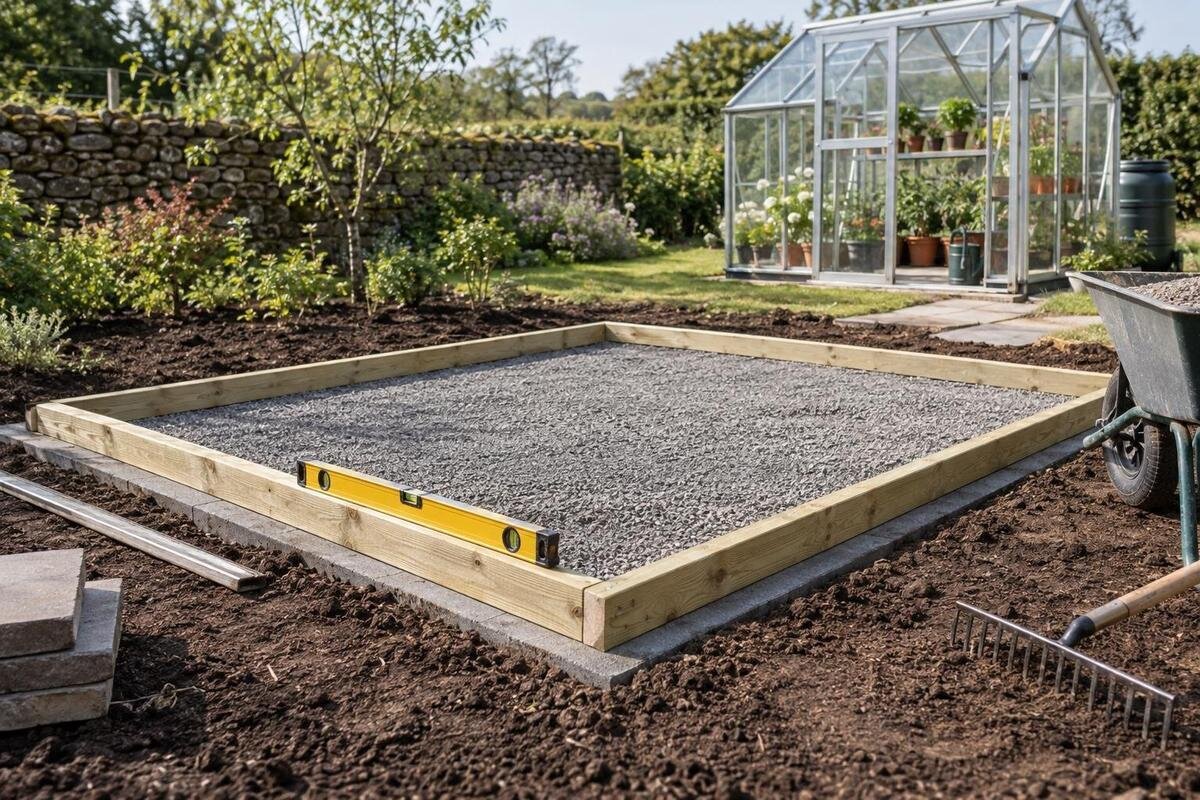

温室の基礎は水平だけでなく直角も重要な理由
温室の設置準備
温室の基礎は、水平に整っていても平面形がゆがんでいれば、枠の寸法や固定位置が合わず、組み立て時に調整が必要になることがあります。水平は高さ、直角は四隅の配置を確かめる項目です。現行の基礎図面に沿って辺の長さと対角線を測り、施工担当者と確認する流れを解説します。
水平と直角は別々に確認する
水平確認では、基礎上面の高さが設計図に示された状態でそろっているかを見ます。直角確認では、上から見た外周の形、各辺の長さ、四隅の角度が図面どおりかを確かめます。前者は高さ方向、後者は平面方向の確認で、測る基準も異なります。一方の結果だけで、もう一方の状態を判断することはできません。
たとえば四隅の高さがそろっていても、上から見た形が長方形ではなく平行四辺形のようにずれていれば、水平でも直角は出ていません。反対に、四隅が直角でも、支持面に段差があれば水平とはいえません。「水平を確認済み」という記録だけでは、辺の長さや角の位置まで確認したかはわかりません。施工前の確認項目は、高さと平面形に分けておくと、測り忘れを防ぎやすくなります。組立図の枠寸法や固定位置に合わせるためにも、それぞれの測定結果を残し、どちらか一方の確認で済ませないことが大切です。
使う温室の基礎図面を確認する
施工前に、温室の型式、選んだサイズ、仕様に対応する基礎図面を用意します。図面にある温室の外寸、基礎外周、支柱位置、固定点などの線や記号は、それぞれ同じ基準とは限りません。凡例を確認し、どの交点を現地で測る角とするか決めておきます。寸法を書き写す際も、「幅」だけでなく、どの線からどの線までの寸法かを一緒に記録します。商品全体の外寸と、基礎を測るための寸法を混同しないためです。別サイズや古い版の図面は転用せず、基礎工事と組み立ての担当者が同じ図面を使っているかも確認してください。図面が複数枚ある場合は、外周の寸法と固定位置の記載を取り違えないよう、対応する図面番号も控えておきます。
たとえばアルミニウム製温室を候補にした場合も、商品ページのモデル名や面積だけから基礎の幅・奥行きを推定しないでください。選んだ型式とサイズに合う資料を確認し、寸法線が何を示すか、固定位置がどこかを施工担当者と照合します。共通の基礎寸法を当てはめるのではなく、現物と図面の一致を先に確かめることが大切です。
基準点をそろえて二本の対角線を測る
図面の四隅をA、B、C、Dと時計回りに定め、対角線のAからC、BからDを測ります。角の外側を目分量で選ばず、図面が指定する基準点に測定器の端を合わせます。たとえば一方を角の外端、もう一方を固定点の中心から測ってしまうと、同じ条件の比較にはなりません。測る前に、四つの端点を図面上でも現地でも対応させておきます。記録には「対角線」とだけ書かず、A–C、B–Dと区別し、同じ単位で数値を残します。測り直す場合も端点の取り方を変えず、前回と同じ線を測っているか確かめてください。基礎の高さに差が残っている場合は、測定距離に高さの影響が混ざらない方法を施工担当者に確認します。測り方がそろって初めて、二つの値を比較できます。
長方形の予定なら、二本の対角線が一致することは四隅の直角を確かめる目安です。ただし対角線だけでなく、長辺・短辺が図面の寸法と合い、対辺の配置も正しいかを見ます。どの程度の差を許容できるかは、製品ごとの資料と施工条件で確認します。メタル基礎付きと表示されたBloomcabin Prestige 温室でも、商品情報だけでは設置面の水平や対角線の合否は判断できません。
対角線が等しくても直角とは限らない
対角線が等しいことは長方形の性質ですが、どのような四辺形でも二本の長さが同じなら四隅が直角になる、という意味ではありません。たとえば二等辺台形でも対角線が等しくなる場合があります。辺の長さや対辺の位置関係を図面と照らさず、対角線だけで「正しい」と決めるのは避けましょう。また、対角線が等しくても、予定した幅や奥行きと一致しているとは限りません。図面で指定された長方形になっているかを確認するには、各辺の寸法と対角線を組み合わせて判断する必要があります。二本の値がそろった時点で確認を終えるのではなく、各辺の測定結果も同じ図面に照合してください。
外周が長方形以外の形や、切り欠き、張り出しを含む形では、長方形用の対角線チェックだけでは判定できません。商品名から底面の形を推定せず、図面に描かれた角と基準線を確認します。ピラミッド型温室のようにモデル名で候補を探す場合も、実際の平面図と測定手順を施工担当者に照合してください。
基礎のゆがみが組み立てに及ぼす影響
基礎の平面形がゆがんでいると、下枠が外周に沿わず、コーナー部材や固定用の穴が設計位置に合わないことがあります。組立中に枠を強く引き寄せて固定すると、接合部に余分な力がかかる可能性もあります。寸法の不一致を締め付け方だけで吸収しようとせず、まず基礎の位置を再測定します。その際は「部材が合わない」とだけ伝えるのではなく、どの角で、どの部材と固定位置が合わないのかを図面上に示すと、確認する場所が明確になります。基礎の測定記録と組立図を並べ、外周の位置、角の位置、固定点を順に照合してください。一か所のずれを見つけただけで原因を決めつけず、関連する辺や対角線の値も確認することが大切です。
枠のゆがみは、柱の立ち方や扉・窓の開閉にも影響し、隙間ができたり建具が動きにくくなったりする場合があります。部材が合わないときは、穴を広げたり押し曲げたりする前に作業を止め、図面と組立手順を確認します。原因が基礎か組立か判断できなければ、施工担当者に現物を見てもらいましょう。
四隅以外の高さと周囲の排水も確認する
四隅の高さと対角線が合っていても、基礎の辺が途中で反っていたり、支持面の中間に段差があったりすれば、枠を均等に支えられないことがあります。図面が示す支持線に沿って、四隅だけでなく辺全体や指定された中間点も確認します。ここでは、上から見て辺がまっすぐかという確認と、支持面の高さがそろっているかという確認を分けます。角の測定結果だけを見て、角と角の間も問題ないと判断しないようにしてください。広々とした温室を検討する際も、選んだサイズの図面で支持線と確認箇所を把握し、四隅の記録とは別に、中間点をどこで測ったかを残します。図面に示された箇所を見落とさないよう、確認済みの位置を図に記入すると、担当者間でも共有しやすくなります。
排水のために敷地や周囲の舗装に勾配が必要な場合でも、温室を支える面の水平条件と、雨水を流す経路は別に計画します。周囲の地面が傾いているからといって、基礎上面まで同じ傾斜にするとは限りません。「地面の高さ」と「温室が載る面の高さ」を図面や打ち合わせで区別しておくことが大切です。周囲の舗装と基礎を別の担当者が施工する場合は、どの面の仕上がり高さを示しているのかを共有します。排水の向きや基礎の仕上がり高さは、基礎工事の担当者と温室の施工担当者が図面を共有して決めます。水平確認の記録にも測定した面を明記し、舗装面の測定値を支持面の確認結果として扱わないようにします。
測定値を現地チェック表に残す
記録表には、温室の型式・サイズ・図面の版、四辺それぞれの長さ、二本の対角線、図面で指示された高さの測定値を分けて記入します。辺はA–B、B–C、C–D、D–A、対角線はA–C、B–Dと表記すれば、数値がどの位置に対応するか明確になります。Tモデル温室オランジェリーを選ぶ場合も、該当する平面図を記録の土台にし、図面に描かれた形状と基準点に合わせて記入欄を設けます。長方形用の表に無理に当てはめないことが重要です。各欄では図面の指定値と現地の測定値を分け、単位も付けます。未測定の箇所は空欄の意味が曖昧にならないよう「未測定」と記し、確認済みの箇所と区別してください。測定日と測定者も残しておくと、修正前後の記録を整理しやすくなります。
写真を残すなら、各角にA～Dの印を付け、測定箇所と値がわかるように撮影します。基礎の全景だけでなく、測定器の位置や、図面のどの点を測ったかが伝わる記録にすると、施工担当者が確認しやすくなります。全景写真には図面との向きがわかる目印を入れ、近接写真には対応する角や測定線の記号を添えると、別の場所の写真と混同しにくくなります。数値の拡大写真だけでは測定位置がわかりにくいため、位置を示す写真と組み合わせて保存します。記録表と写真で同じ記号を使い、測り直した際は修正前後を区別してください。写真や表は検査の代わりではなく、現地確認と図面照合を助ける資料として共有します。
施工担当者と行う検査の例
以下は実際の検査結果や共通の寸法基準ではなく、施工担当者が対象製品の図面と許容差を確認したうえで行う、基礎の受け渡し手順の例です。組立開始前に型式・サイズ・図面の版をそろえ、指定されたA～Dを現地に示します。次に各辺、A–C・B–Dの対角線、支持面の高さを指定箇所で測ります。収納付きアルミ製温室 Limited Editionを選んだ場合も、その仕様とサイズに対応する図面を使います。たとえば二本の対角線の記録に差があったときは、まず同じ基準点で測ったかを確認します。測定位置が異なっていれば条件をそろえて測り直し、同じ条件でも差が残る場合は、その値を施工担当者が図面の許容差と照合します。測定方法の確認と、基礎そのものの判定を分けて進める流れです。
各辺、対角線、支持面の高さに加え、辺の通りも確認し、施工担当者が図面の条件に適合すると判断したら、その内容を記録して組み立てへ進みます。許容差を独自に設定せず、判定者・測定方法・記録先を事前に決めておきます。不一致がある、または測定点が不明な場合は合格扱いにせず、該当箇所と確認待ちの内容を記録します。修正した場合は、修正前の値を消して置き換えるだけでなく、どこを修正し、再測定でどう変わったかを残してください。再測定にも同じ図面と基準点を使い、関連する辺や対角線、高さを改めて照合します。最終的な記録では、測定を終えたことと、施工担当者が組立開始を判断したことを区別しておくと、受け渡しの状況が明確になります。
基礎の種類や壁際の測定基準
コンクリート面、舗装面、金属製の基礎などでは、図面上の基準線と実際に温室を支える位置が同じとは限りません。どの工法が適するかを一律に決めることはできず、選んだ温室の図面と現場条件を合わせて確認します。角の印、支持面、固定位置をどこで測るかを施工担当者に示してもらい、見た目の外端だけで判断しないことが重要です。特に、現地で「基礎の角」と呼んでいる場所が、図面で指定された測定点と一致しているかを確認してください。外周を測った値なのか、枠を載せる位置を測った値なのかが混在すると、記録の比較ができません。基礎の種類が変わっても、測定対象を図面に対応させるという原則は同じです。基準点の位置を記録に添え、担当者によって端点の解釈が変わらないようにします。
壁際に設置する型式では、既存の壁を自動的に水平・直線の基準とみなさず、壁と温室の取り合い、基礎線、四隅の基準点を図面で確認します。壁付け温室を候補にする場合も、壁があることだけで基礎の寸法や据え方を決めず、該当型式の図面を用意して施工担当者と照合してください。
仕様変更後は測定をやり直す
工事中にモデル、サイズ、設置位置、支持方法を変更した場合、すでに引いた基準線や測定記録をそのまま使えるとは限りません。変更後の候補が限定版アルミニウム温室のような別仕様なら、商品ページは製品の特定に使い、正確な基礎寸法は確定した型式・サイズの図面で確認します。変更前と変更後の図面を区別し、どの記録がどちらの仕様に対応するかを明示してください。現地に以前の印が残っている場合も、新しい測定点と混同しないようにします。寸法の一部だけが変わったように見えても、古い測定結果のどこまでを使えるかは推測せず、施工担当者に確認します。変更後は角の位置、各辺の長さ、対角線、高さを照合し直し、基礎の受け渡しに使う記録を一本化します。
基礎をつくる担当者と温室を組み立てる担当者が異なる場合は、誰が基礎図面を用意し、誰が測定と合否確認を行うかを施工前に決めます。使う許容差、測定方法、記録の残し方、差が見つかったときの相談先も共有しておきましょう。図面や判定基準が手元にない場合は、担当者に確認してから基礎の受け渡しを進めると、現場での推測を避けられます。
よくある質問
基礎が水平なら、直角確認は省けますか？
省けません。水平は高さ、直角は上から見た形に関する確認です。高さを測っても、辺の長さや対角線が図面どおりかはわからないため、両方を別々に確認します。
対角線の長さが同じなら、必ず四隅が直角ですか？
必ずしもそうではありません。二等辺台形なども対角線が等しくなる場合があります。長方形の基礎では、対角線に加えて各辺の寸法と対辺の位置関係を図面と照合します。
対角線の差は何ミリまで許容されますか？
型式やサイズ、基礎図面、施工条件によって許容差が異なるため、一般値は示せません。該当するメーカー資料を用意し、施工担当者に測定方法と判定基準を確認してください。
対角線は基礎の外端から測ればよいですか？
外端とは限りません。図面で角の基準点や支持線が指定されている場合はその点を使い、二本の対角線で端点の取り方をそろえます。測定位置が読み取れないときは施工者に確認します。
長方形ではない平面形も、対角線が同じかを確認しますか？
長方形向けの二本の対角線だけでは、複雑な外周の合否を判断できません。全ての角と辺が示された基礎図面を使い、その形状に合う確認方法を施工担当者に指定してもらいます。
水平は高さ、直角は平面形の確認と覚え、まず選定した温室の図面で角の基準点を特定します。辺長、対角線、高さ、辺の通りを記録し、許容差は施工担当者と確認してから組み立てへ進みましょう。基礎の段階で形状のずれを見つければ、部材を無理に合わせる前に原因を調べやすくなります。
