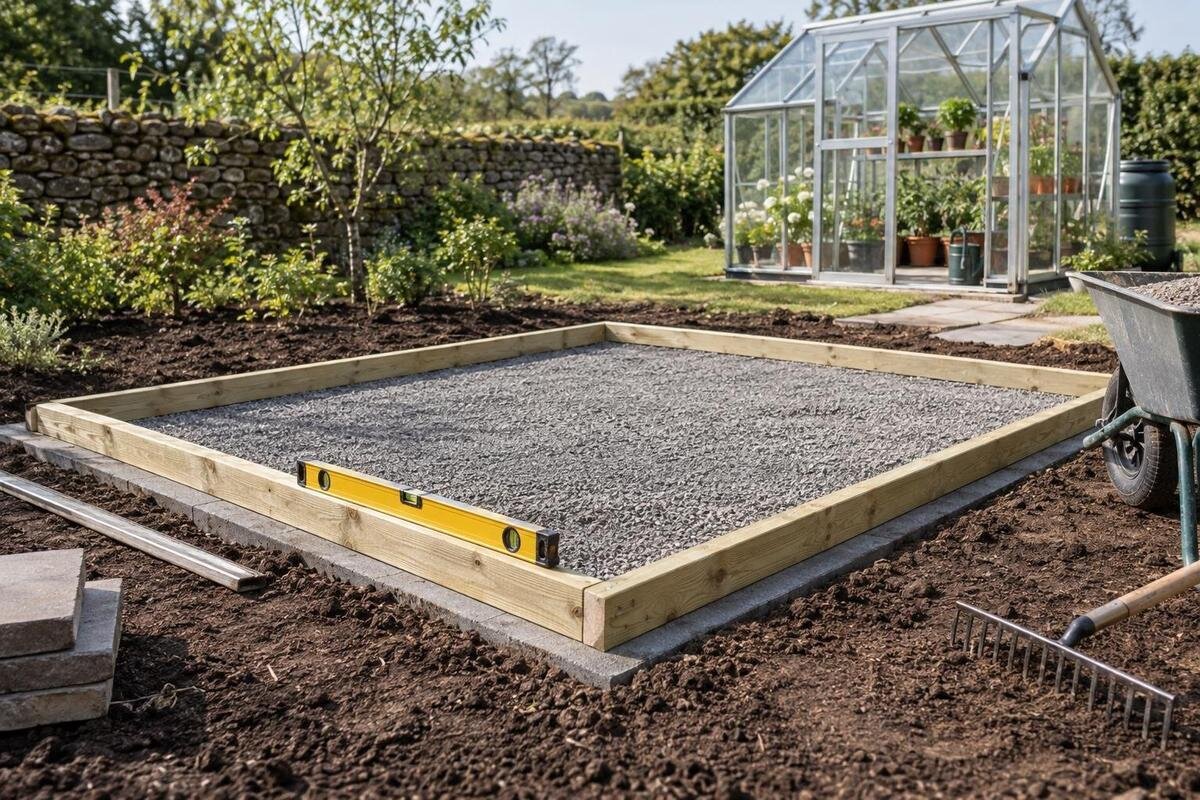

Warum ein Gewächshausfundament eben und rechtwinklig sein muss
Gewächshausfundament
Ein Gewächshaus kann auf einer ebenen, waagrechten Auflage stehen und trotzdem im Grundriss verzogen sein. Die beiden Prüfungen betreffen unterschiedliche Dinge: Die eine betrifft Höhen und Auflageflächen, die andere die Lage der Ecken und Seiten. Bei einem rechteckigen Fundament lässt sich die Rechtwinkligkeit unter anderem mit dem Vergleich der beiden Diagonalen kontrollieren. Aussagekräftig wird diese Messung aber erst mit den Planmassen und genau festgelegten Eckpunkten. Hier erfahren Sie, worauf es beim Messen ankommt, welche Montageprobleme eine verzogene Basis begünstigen kann und wie sich eine Kontrolle vor dem Aufbau mit dem Montagebetrieb abstimmen lässt. Für Masse und Toleranzen ist die Zeichnung des konkreten Modells entscheidend, nicht ein allgemeiner Richtwert.
Ebenheit, waagrechte Ausrichtung und Rechtwinkligkeit getrennt prüfen
Eine ebene Auflage und eine waagrechte Ausrichtung werden im Alltag oft gleichgesetzt. Sie beschreiben jedoch Verschiedenes: Ebenheit betrifft Unebenheiten innerhalb der Fläche; waagrecht bezeichnet ihre Lage gegenüber der Horizontalen. Eine Fläche kann eben und dennoch gleichmässig geneigt sein. Umgekehrt kann sie insgesamt waagrecht ausgerichtet sein, obwohl einzelne Auflagepunkte höher oder tiefer liegen. Für die Montage zählt, welche Auflagepunkte und Höhen der konkrete Fundamentplan vorgibt. Eine lokale Erhebung ist anders zu beurteilen als eine durchgehende Neigung; beides lässt sich nicht mit dem Diagonalenvergleich klären. Darum braucht es für die Höhen und die Grundform getrennte Bezugspunkte und passende Messungen.
Die Rechtwinkligkeit betrifft dagegen den Grundriss: Die Seiten verlaufen so, wie es die Zeichnung vorsieht, und treffen sich an den vorgesehenen Ecken im rechten Winkel. Ein Fundament kann waagrecht liegen und dennoch rautenförmig oder trapezförmig sein. Ebenso kann der Grundriss exakt rechteckig sein, während die Auflage geneigt oder an einzelnen Stellen uneben ist. Die Begriffe stehen deshalb nicht für austauschbare Qualitätsstufen. Für einen gelungenen Aufbau müssen Höhenlage, Ebenheit und Umriss jeweils mit der passenden Vorgabe verglichen werden. Ein positives Ergebnis bei einer dieser Prüfungen ersetzt die anderen beiden nicht.
Die passende Fundamentzeichnung bestimmt die Messpunkte
Die Grundlage für eine verlässliche Kontrolle ist die tatsächliche Fundament- oder Montagezeichnung des gewählten Modells und der bestellten Ausführung. Sie kann Aussenkanten, Auflagepunkte, Achsen, Befestigungspositionen und die Orientierung der Tür unterschiedlich darstellen. Klären Sie daher vor dem Messen, welche Linie als Bezug gilt: eine Kante des Fundaments, die Achse einer Schiene oder ein markierter Montagepunkt. Eine sichtbare Pflasterfuge oder die äussere Kante eines Sockels ist nicht automatisch derselbe Bezug. Wenn die Zeichnung mehrere Massebenen zeigt, sollte der Montagebetrieb erläutern, welche davon für den Vergleich mit dem fertigen Untergrund relevant ist.
Die Produktseite der klassischen Aluminiumgewächshäuser nennt Varianten mit 3,77 bis 28,08 m² Fläche. Diese Flächenangabe hilft bei der Einordnung des Angebots, sagt aber weder die genaue Lage der Auflagepunkte noch die Seitenlängen oder zulässige Abweichungen des ausgewählten Modells aus. Das gilt generell bei Flächenbereichen: Zwei Ausführungen derselben Produktfamilie können unterschiedliche Zeichnungen haben. Beziehen Sie sich deshalb auf die Unterlagen für die tatsächlich gewählte Grösse und Ausführung, nicht auf ein Bild, einen Flächenwert oder einen Fundamentplan aus einem ähnlichen Modell. So vermeiden Sie, eine plausible Fläche mit der falschen Kontur zu vermessen.
Diagonalen vergleichen und richtig einordnen
Bei einem rechteckig geplanten Grundriss sind die beiden Diagonalen – die Strecken zwischen jeweils gegenüberliegenden Ecken – gleich lang. Vor Ort werden daher die Strecke von der ersten zur dritten Ecke und die Strecke von der zweiten zur vierten verglichen. Stimmen sie überein, ist das ein wichtiges Indiz für einen rechteckigen Umriss. Es ist jedoch kein vollständiger Beweis, wenn die vierseitige Form beliebig ist: Ein gleiches Diagonalenmass allein garantiert nicht, dass jede Ecke rechtwinklig ist. Prüfen Sie die Diagonalen darum zusammen mit den im Plan angegebenen Seitenmassen und den geraden Bezugskanten. Eine Abweichung kann auf einen verzogenen Grundriss hindeuten, aber auch auf falsch gewählte Endpunkte oder einen Messfehler.
Auch die Limited Edition mit Stauraum wird in verschiedenen Flächenausführungen angeboten; die ausgewiesenen 5,52 bis 28,08 m² sind aber keine Anleitung zur Messung des Fundaments. Bei einer Kontrollmessung müssen beide Diagonalen an den im Plan definierten Eckpunkten ansetzen. Wird einmal an der Aussenkante und einmal an der Rahmenachse gemessen, sind die Ergebnisse nicht vergleichbar. Ein schräg gehaltenes oder durchhängendes Band kann die Ablesung ebenfalls verfälschen. Sind die Endpunkte schwer zugänglich oder ist die Grundform nicht rechteckig, lassen Sie den Montagebetrieb festlegen, welche Messstrecken aus der Zeichnung zu kontrollieren sind.
Messpunkte für beide Diagonalen eindeutig festlegen
Vor der Messung sollten alle Beteiligten dieselben Ecken und dieselbe Messebene meinen. Ein Montagebetrieb kann die Eckpunkte anhand der Zeichnung kennzeichnen und beispielsweise als A, B, C und D festhalten. Dann werden A–C und B–D verglichen; die Seiten AB, BC, CD und DA lassen sich zusätzlich den Planmassen gegenüberstellen. Wichtig ist nicht diese Buchstabenwahl, sondern dass kein Eckpunkt während der Messung wechselt. Eine Skizze auf einer Kopie der Zeichnung hält fest, von wo nach wo gemessen wurde. So können Käufer, Fundamentbauer und Monteur über dieselben Werte sprechen, statt Begriffe wie «Innenkante» oder «Aussenmass» unterschiedlich zu verwenden. Notieren Sie zu jedem Wert die vollständige Bezeichnung der Messstrecke und die verwendete Einheit. Planmass und gemessener Wert sollten getrennt erkennbar sein. Nur zwei Zahlen ohne Zuordnung zu den Ecken lassen sich später kaum eindeutig besprechen. Wird eine Strecke erneut gemessen, bleibt auch die erste Ablesung mit ihrer Zuordnung erhalten, bis eine mögliche Differenz geklärt ist. Damit lässt sich nachvollziehen, ob tatsächlich dieselbe Strecke verglichen wurde oder ob sich bereits der Messbezug geändert hat.
Beim Prestige-Gewächshaus mit Metallfundament lässt schon die Produktbezeichnung eine Fundamentausstattung erkennen; sie ersetzt trotzdem nicht die passende Montagezeichnung und die Prüfung der vorbereiteten Fläche. Klären Sie, ob die Messpunkte an der Fundamentkomponente, an deren Auflage oder an einer anderen Linie der Zeichnung genommen werden sollen. Entscheidend ist die Herstellerangabe für das konkrete Set, nicht eine Annahme aus der Bezeichnung. Falls die Zeichnung keine eindeutigen Messpunkte nennt, sollte der Montagebetrieb diese vor Ort festlegen, bevor die Werte als Kontrolle der Grundfläche gelten.
Welche Montageprobleme eine verzogene Grundfläche verursachen kann
Eine schiefwinklige Grundfläche verzieht den Rahmen nicht unbedingt sichtbar, kann aber die Montage erschweren. Wenn Längs- und Querseiten nicht an den vorgesehenen Bezugspunkten liegen, können Verbindungsteile oder Befestigungspunkte gegeneinander versetzt sein. Je nach Konstruktion kann sich das an ungleichen Öffnungen, schiefen Anschlusslinien oder einer Tür zeigen, die nicht frei läuft. Auch Abstände an Abdeckungen oder Füllungen können ungleichmässig wirken. Solche Symptome beweisen für sich allein keinen Fundamentfehler: Montagefolge, Bauteillage und einzelne Teile können ebenfalls eine Rolle spielen. Sie sind aber ein Anlass, die Grundfläche zu kontrollieren, statt eine Passungsabweichung mit Druck auszugleichen.
Bei einem Wandgewächshaus aus Aluminium ist zusätzlich wichtig, welche Linie im Plan als Wandseite und welche als freie Vorderkante gilt. Die vorhandene Hauswand oder eine sichtbare Gebäudeecke mag als Orientierung dienen, ist aber nur dann der richtige Messbezug, wenn die Unterlagen dies vorsehen. Prüfen Sie, ob der Montagebetrieb den Anschluss und den rechten Winkel des Grundrisses anhand der Modellzeichnung festgelegt hat. Das verhindert, dass ein optisch gerader Wandverlauf ungeprüft als exakte Fundamentkante übernommen wird. Die Grundregeln bleiben gleich: Höhen und Fläche separat beurteilen und die Seitenlage im Grundriss anhand vorgegebener Punkte kontrollieren.
Abweichungen nicht mit Gewalt am Rahmen ausgleichen
Wenn beim Zusammenfügen Teile nicht fluchten, ist es verlockend, den Rahmen mit zusätzlichem Druck in die gewünschte Lage zu bringen. Das ist keine verlässliche Korrektur bei einer ungeklärten Abweichung der Grundfläche. Erzwungenes Ausrichten kann Bauteile oder Verbindungen unter Spannung setzen und die eigentliche Abweichung verdecken. Ebenso sollten Bohrungen nicht eigenmächtig versetzt, Teile nicht zugeschnitten und Befestigungen nicht durch stärkeres Anziehen passend gemacht werden. Halten Sie an der betroffenen Stelle an und vergleichen Sie den Aufbau mit der Montageanleitung. Ob eine Montagekorrektur zulässig ist, muss der Hersteller oder der zuständige Montagebetrieb beurteilen; im Zweifelsfall bleibt die Ursache zunächst ungeklärt.
Beim Aluminiumgewächshaus Limited Edition ist wie bei jedem Modell die genaue gewählte Ausführung ausschlaggebend, nicht allein der Produktname. Vereinbaren Sie deshalb vor dem Aufbau, wer die Diagonalen, Seitenmasse und Höhen prüft und wen Sie bei einer Abweichung ansprechen. Ist die Kontrolle erst möglich, nachdem Teile miteinander verbunden sind, lässt sich nicht mehr so einfach unterscheiden, ob der Grundriss, die Position des Rahmens oder ein Montageschritt die Ursache ist. Eine kurze Prüfung vor Beginn schafft einen klaren Ausgangspunkt. Sie ersetzt keine Montagekontrolle, kann aber helfen, ein Problem früh zu erkennen.
Zulässige Toleranzen hängen vom Modell ab
Ein allgemeingültiger Grenzwert für die zulässige Abweichung der beiden Diagonalen lässt sich ohne Modellunterlagen nicht seriös nennen. Entscheidend sind die Vorgaben des Herstellers, die Form und Abmessungen der Auflage, die vorgesehenen Befestigungspunkte und die Beurteilung des Montagebetriebs. Auch ein Messwert ist nur so brauchbar wie sein Bezugspunkt und seine Wiederholbarkeit. Wenn eine zweite Messung ein anderes Ergebnis ergibt, sollten Sie nicht einfach den günstigeren Wert auswählen, sondern Messpunkte und Vorgehen überprüfen lassen. Dabei sind zwei Fragen zu unterscheiden: Wurde dieselbe Strecke zuverlässig gemessen, und liegt das Ergebnis innerhalb der zulässigen Abweichung? Eine unklare Messung lässt sich nicht dadurch bewerten, dass man eine grosszügigere Toleranz annimmt. Fragen Sie ausdrücklich, auf welches Mass sich die Vorgabe bezieht und wer die Abweichung beurteilt. Geht es um den Unterschied zwischen beiden Diagonalen oder um die Abweichung einer Strecke vom Planmass? Diese Angaben sollten in der Absprache eindeutig sein. Eine frei gewählte Toleranz kann im Einzelfall zu gross oder unnötig streng sein.
Die Bloomcabin Orangerie ist laut Produktangabe mit Flächen von 47 bis 70 m² erhältlich. Der Flächenbereich zeigt, weshalb die genaue Ausführung in der Anfrage genannt werden sollte; er liefert aber weder eine zulässige Diagonalabweichung noch Fundamentmasse. Diese dürfen auch nicht aus einer ähnlichen Grundfläche abgeleitet werden. Wenn Sie Unterlagen anfordern, nennen Sie Modell, bestellte Grösse und geplanten Aufbauzustand. So kann der zuständige Fachbetrieb die richtige Zeichnung und die dazugehörige Vorgabe verwenden, statt eine Toleranz aus einem anderen Gewächshaus oder aus einer allgemeinen Faustregel zu übernehmen.
Beispiel für einen mit dem Montagebetrieb abzustimmenden Kontrollablauf
Ein möglicher Kontrollablauf beginnt, bevor der Montagetag feststeht: Käufer und Montagebetrieb legen gemeinsam fest, welche aktuelle Herstellerzeichnung gilt, welche Ecken gemessen werden und welche Werte akzeptabel sind. Dazu gehört auch die Frage, ob die Grundform ein einfaches Rechteck ist oder ob mehrere Teilbereiche zu prüfen sind. Der Betrieb, der das Fundament hergestellt hat, kann die relevanten Messwerte oder Fotos beisteuern; der Montagebetrieb beurteilt, ob diese Angaben für den vorgesehenen Aufbau aussagekräftig sind. Für den gemeinsamen Termin wird festgehalten, welche Messungen noch fehlen und wer sie übernimmt. Bereits vorhandene Werte bleiben dabei den jeweiligen Messpunkten zugeordnet, damit sie mit der Kontrolle vor Ort verglichen werden können. Die zulässige Abweichung sollte nicht erst nach dem Messen festgelegt werden. Sie ergibt sich aus den Unterlagen und der fachlichen Abstimmung, nicht daraus, welches Ergebnis die vorbereitete Fläche gerade liefert.
Beim Vor-Ort-Termin kann der Monteur die in der Zeichnung bezeichneten Punkte markieren, die Seiten und gegebenenfalls die beiden Rechteckdiagonalen prüfen und Ebenheit beziehungsweise Höhenlage an den vorgesehenen Auflagen separat beurteilen. Die Beteiligten notieren Messstrecken, Werte und Datum auf einer Planskizze; Übersichts- und Detailfotos zeigen, wo gemessen wurde. Im Protokoll lässt sich anschliessend unterscheiden, welche Werte innerhalb der vereinbarten Vorgaben liegen, welche noch unklar sind und wo eine Korrektur besprochen werden muss. Weicht ein Wert von den Kriterien ab, wird die Ursache vor dem Aufbau mit dem Fundamentbauer oder einer qualifizierten Fachperson geklärt. Nach einer Korrektur muss erkennbar bleiben, welche Messung zum veränderten Zustand gehört. Bei einem T-Modell Gewächshaus Orangerie sollte nicht allein aus dem Produktnamen geschlossen werden, welche Diagonalen massgeblich sind: Der Plan muss die tatsächliche Kontur bestimmen. Dieser beispielhafte Ablauf ist vor seiner Anwendung mit dem Montagebetrieb abzustimmen.
Bei komplexen Grundrissen reichen zwei Diagonalen nicht
Bei einem Grundriss mit Vorsprüngen, abgeschrägten Bereichen oder mehreren Flügeln reicht ein einzelner Diagonalenvergleich nicht. Die vier äussersten Punkte können gleiche Diagonalen haben, obwohl ein innerer Abschnitt falsch liegt. Deshalb sollte die Kontrollzeichnung alle relevanten Ecken, Seiten und Auflagepunkte ausweisen; der Montagebetrieb legt fest, welche Teilstrecken zusätzlich geprüft werden. Das gilt unabhängig davon, ob die Produktbezeichnung eine Form nahelegt: Beim pyramidenförmigen Gewächshaus etwa sollte die Grundrissform nicht aus dem Namen abgeleitet werden. Entscheidend ist die technische Darstellung des konkreten Modells, nicht die Alltagssprache oder ein Produktbild.
Ordnen Sie bei mehreren Teilbereichen jede Messstrecke eindeutig dem betreffenden Abschnitt zu. Eine Angabe wie «Diagonale links» bleibt unklar, wenn nicht feststeht, von welcher Seite aus der Grundriss betrachtet wird. Verwenden Sie deshalb die Punktbezeichnungen der gemeinsamen Kontrollskizze und halten Sie fest, welche beiden Ecken verbunden werden. Ein Foto kann zeigen, wo das Massband angesetzt wurde; es ersetzt jedoch keine Messangabe. Werden nach der Kontrolle eine Kante, ein Auflagepunkt oder ein Teil der Grundform verändert, sollte der Montagebetrieb beurteilen, welche Messungen wiederholt werden müssen. Kennzeichnen Sie die betroffenen Abschnitte auch in der Skizze. So bleibt nachvollziehbar, auf welchen Zustand sich die Werte beziehen und welche Bereiche nach der Änderung erneut beurteilt wurden.
Vor dem Aufbau Messung und Zuständigkeit klären
Für die Übergabe sollte klar sein, wer das Fundament herstellt, wer seine Masse prüft und wer eine Abweichung beurteilt. Klären Sie diese Zuständigkeiten, bevor die Arbeit beginnt, statt erst bei einer nicht passenden Verbindung danach zu suchen. Eine gemeinsame Messung beantwortet noch nicht automatisch die Frage, wer eine notwendige Korrektur übernimmt oder die anschliessende Kontrolle veranlasst. Vereinbaren Sie deshalb auch, wer bei einem offenen Punkt die beteiligten Betriebe zusammenbringt und das weitere Vorgehen festhält. Für die Übergabe sind die bereits ermittelten Ergebnisse hilfreich: Welche Bereiche wurden kontrolliert, welche Abweichungen wurden geklärt und welche Fragen sind noch offen? Eine solche Zusammenfassung muss nicht sämtliche Messangaben wiederholen, sollte aber auf die zugehörige Skizze verweisen. So muss der Montagebetrieb nicht aus einzelnen Fotos, Notizen und mündlichen Angaben rekonstruieren, was tatsächlich geprüft wurde. Das schafft keine zusätzliche technische Vorgabe, sondern verhindert unterschiedliche Erwartungen zwischen dem Betrieb, der das Fundament herstellt, und dem Montageteam.
Die letzte Kontrolle ist am aussagekräftigsten, wenn die vorbereitete Fläche fertig ist und der Rahmen noch nicht aufgebaut wurde. Stimmen Sie den Termin mit dem Montagebetrieb ab, vergleichen Sie die Messung mit der passenden Zeichnung und halten Sie das Ergebnis samt Messpunkten fest. Wurde nach der Kontrolle am Untergrund etwas verändert, sollte der Fachbetrieb beurteilen, ob eine erneute Prüfung nötig ist. Eine auf den ersten Blick ebene Fläche genügt nicht als Nachweis für den rechtwinkligen Grundriss. Erst die getrennte Kontrolle der Höhen und der Kontur schafft eine nachvollziehbare Grundlage für den Aufbau.
Häufige Fragen
Kann ein ebenes Fundament trotzdem nicht rechtwinklig sein?
Ja. Ebenheit beschreibt die Fläche und ihre Höhen, Rechtwinkligkeit die Form des Grundrisses. Ein Untergrund kann waagrecht und eben sein und trotzdem eine schiefwinklige Kontur haben. Deshalb braucht es neben der Prüfung der Höhen und Auflagepunkte einen Vergleich der Seiten und – bei einem rechteckigen Grundriss – der Diagonalen.
Wie vergleiche ich die beiden Diagonalen?
Legen Sie zuerst anhand der Montagezeichnung fest, welche gegenüberliegenden Eckpunkte gemeint sind. Vergleichen Sie dann beide Strecken zwischen diesen Punkten und messen Sie die Seiten gemäss Plan nach. Gleiche Diagonalen sind bei einem rechteckig geplanten Grundriss ein wichtiges Kontrollzeichen, beweisen allein aber nicht, dass jede beliebige vierseitige Fläche rechtwinklig ist.
Wie gross darf der Unterschied zwischen den Diagonalen sein?
Dafür gibt es keinen allgemeinen Wert, der für jedes Gewächshaus und jede Grundfläche gilt. Massgeblich sind die Vorgaben für das konkrete Modell und die Beurteilung des Montagebetriebs. Lassen Sie sich vor der Messung bestätigen, welche Eckpunkte gelten und welche Abweichung akzeptiert werden kann.
Kann ich einen schiefen Rahmen beim Aufbau zurechtziehen?
Richten Sie den Rahmen nicht mit zusätzlichem Druck aus und verändern Sie keine Bohrungen oder Teile, um eine Abweichung zu überbrücken. Damit kann die Ursache verdeckt oder eine Verbindung belastet werden. Halten Sie an der betroffenen Stelle an und klären Sie mit dem Montagebetrieb oder dem Hersteller, ob ein Montagefehler oder eine Abweichung des Untergrunds vorliegt.
Was gilt bei einem Wandgewächshaus oder einem besonderen Grundriss?
Verwenden Sie die Bezugslinien und Messstrecken aus der Zeichnung des konkreten Modells. Eine Hauswand ist nicht automatisch der richtige Messbezug, und bei einem Grundriss mit Vorsprüngen oder mehreren Teilbereichen reicht ein einzelner Diagonalenvergleich nicht. Lassen Sie den Montagebetrieb die relevanten Punkte anhand des Plans festlegen.
Ebenheit, waagrechte Ausrichtung und Rechtwinkligkeit beschreiben unterschiedliche Eigenschaften des Fundaments. Bei einem rechteckigen Grundriss ist der Vergleich der Diagonalen nützlich, wenn auch Seitenmasse und Messpunkte gemäss der passenden Zeichnung kontrolliert werden. Stimmen Sie vor dem Aufbau ab, welche Toleranzen gelten und wer die Werte beurteilt. Eine so festgestellte Abweichung lässt sich am Untergrund klären, statt den Rahmen später mit zusätzlichem Druck passend zu machen.
