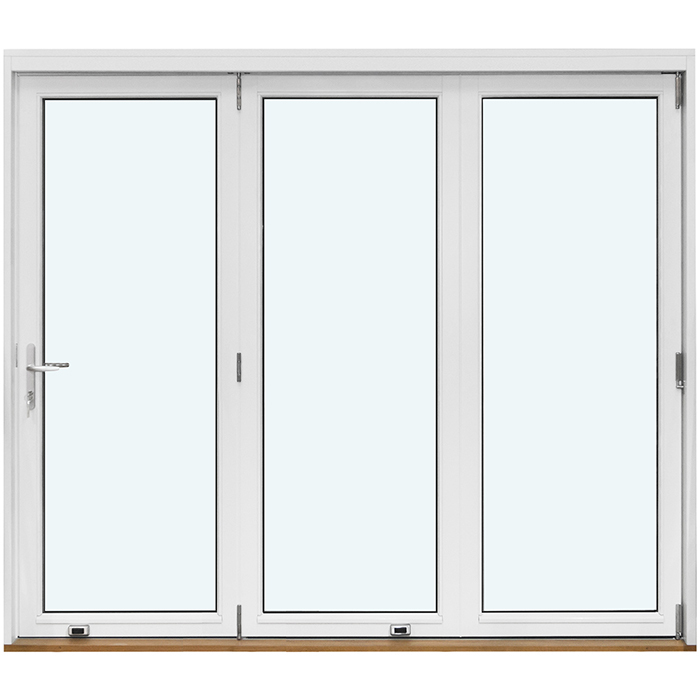

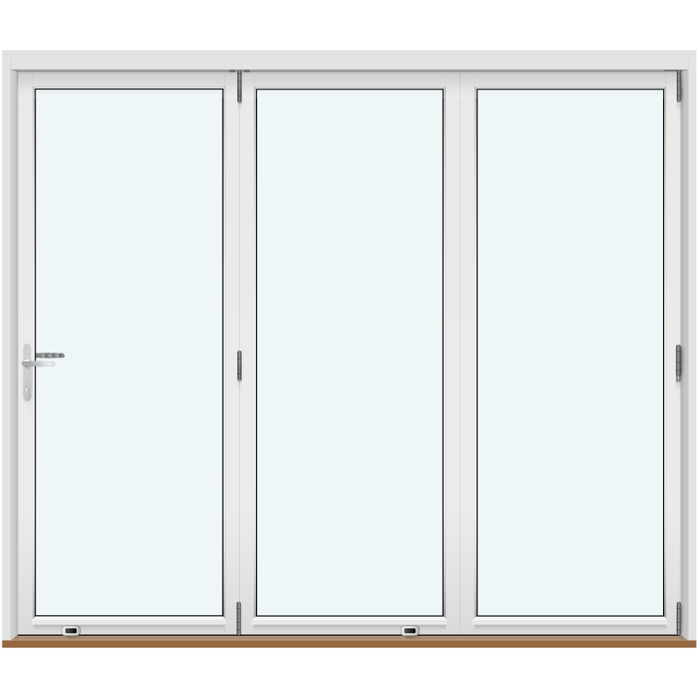

Portes pliantes ouvrant vers l’extérieur

Ouverture vers l’extérieur et repli des vantaux à droite

Portes pliantes à ouverture extérieure

Porte pliante sur mesure en pin ou chêne, avec habillage aluminium en option, vitrage isolant et configurations de petits-bois clairement définies.

Principe d’ouverture

Vantaux pliants vers l’extérieur

Matériau

Pin ou chêne, également disponibles avec habillage aluminium

Quincaillerie

Centor avec verrouillage multipoints haute sécurité

Marquage

Marquage CE

01

Utilisation et maniement quotidien

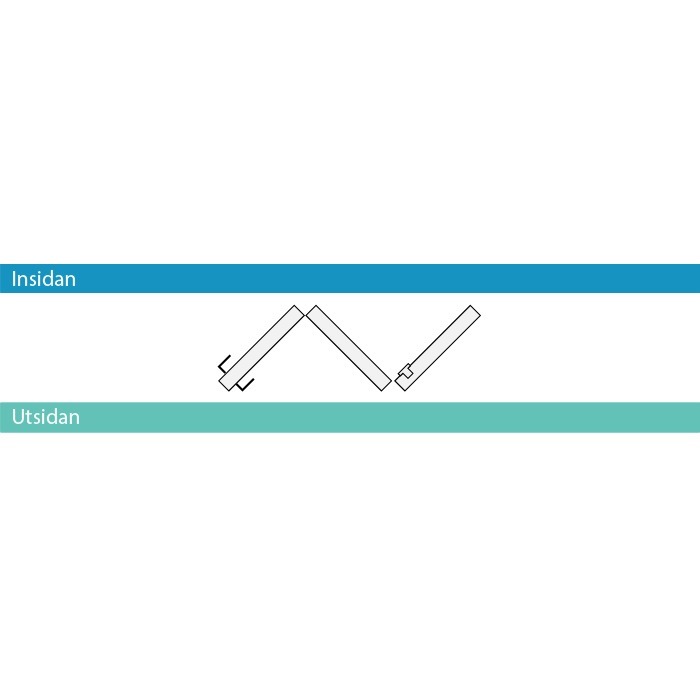

Les vantaux pliants s’ouvrent vers l’extérieur et se replient ensemble à droite. Lors de l’utilisation, accompagnez les éléments solidaires de manière contrôlée jusqu’à leur position de repli prévue. Cette installation se distingue d’une porte battante unique : le passage s’ouvre et se ferme au moyen de plusieurs vantaux reliés. En cas d’usage régulier, il convient de connaître le sens d’ouverture, le mouvement de pliage et le verrouillage.

Prévoyez l’espace de mouvement devant l’ouverture et du côté droit du repli. Les éléments adjacents et les objets laissés en permanence ne doivent pas gêner l’utilisation prévue. Sur un croquis, indiquez clairement intérieur et extérieur, le sens d’observation ainsi que le côté de repli des vantaux. Cela facilite l’adaptation de la porte pliante à son emplacement réel.

Le maniement et le verrouillage reposent sur une quincaillerie Centor avec verrouillage multipoints haute sécurité. Traitez les vantaux comme un ensemble lors de l’ouverture et de la fermeture, et actionnez poignée et verrouillage sans forcer inutilement. Dans votre demande, précisez ensemble le sens d’ouverture, le repli à droite et le choix de poignée afin que la version souhaitée soit décrite sans ambiguïté.

La poignée influence aussi bien l’utilisation quotidienne que l’aspect visible. Puisqu’un choix de poignée est prévu, accordez-le avec l’essence de bois, la couleur, l’habillage aluminium et la composition des petits-bois. Notez la variante de poignée séparément afin qu’elle ne doive pas être déduite d’un dessin ou d’une vue générale. Cette présentation claire est particulièrement utile pour un projet comportant plusieurs portes ou fenêtres.

02

Construction, dimensions des composants et données produit confirmées

La porte pliante est proposée en pin, pin avec habillage aluminium, chêne ou chêne avec habillage aluminium. Deux essences sont donc disponibles, chacune en version bois ou habillée d’aluminium. Indiquez intégralement le matériau souhaité dans votre demande, car les versions avec habillage aluminium ont des dimensions de composants différentes.

Le composant du dormant mesure 187 × 60 mm, ou 197 × 60 mm avec habillage aluminium. Celui du vantail mesure 82 × 76 mm, ou 92 × 76 mm avec habillage aluminium. Chaque valeur se rapporte uniquement au composant indiqué. La dimension totale de la porte pliante sur mesure est définie séparément pour le projet : elle ne doit pas être confondue avec celles du dormant ou des vantaux.

Les trous de fixation ont une dimension indiquée de 14 mm. La taille totale de la porte pliante est, elle, adaptée au projet en fabrication sur mesure. Relevez donc séparément l’ouverture existante ou prévue et la dimension souhaitée de l’élément. Indiquez également à quoi se rapporte chaque mesure et entre quels points elle a été prise. La base de mesure reste ainsi claire, même avec plusieurs croquis ou versions de plans.

La porte pliante porte le marquage CE et reçoit une quincaillerie Centor, y compris un verrouillage multipoints haute sécurité. Nous accordons une garantie de cinq ans. Pour la version précise, définissez aussi la dimension totale, le matériau, la couleur, la poignée, le vitrage souhaité et la composition de petits-bois appropriée. Mentionnez expressément l’habillage aluminium éventuel, car il implique des dimensions propres pour dormant et vantail.

05

Évaluer soigneusement l’ouverture prévue

Comme la porte pliante s’ouvre vers l’extérieur et se replie à droite, la situation de pose doit convenir aux deux mouvements. Relevez l’ouverture de construction séparément de la dimension de commande souhaitée et précisez entre quels points les mesures ont été prises. L’intérieur, l’extérieur et le sens d’observation doivent être clairement indiqués dans les documents. Pour une fabrication sur mesure, chaque chiffre doit avoir une référence nette afin de ne pas confondre ouverture, dimension d’élément et positionnement spatial.

À l’extérieur de l’ouverture, prévoyez l’espace nécessaire au mouvement et au repli des vantaux. Prenez en compte murs adjacents, avancées, garde-corps, marches, débords de toiture, évacuations, luminaires et objets placés durablement. La zone où les éléments repliés doivent se loger à droite fait également partie de cette vérification. Ces indications sont des points à contrôler pour votre projet, non l’affirmation d’une distance obligatoire générale.

Intégrez aussi le niveau fini du sol dans la planification. Seuils, revêtements, pentes et différences de niveau peuvent influencer l’implantation du passage. Distinguez les surfaces existantes de celles qui sont encore prévues et indiquez si la hauteur définitive du sol évoluera durant le chantier. Une coupe ou un croquis coté peut aider à comparer clairement l’état brut et l’état final envisagé.

Réfléchissez également à l’usage quotidien du passage. Les cheminements fréquents, le mobilier de part et d’autre et la position des portes ou fenêtres adjacentes peuvent influencer l’agencement. Vérifiez ces aspects sur le lieu de pose concret et notez les particularités utiles dans vos documents. Un croquis avec sens d’observation, intérieur, extérieur et côté de repli droit est souvent plus explicite qu’une simple liste de mesures sans commentaire.

La dimension de commande ne doit pas être calculée uniquement à partir des dimensions du dormant ou des vantaux. La fabrication sur mesure exige une base claire, adaptée à la situation de pose envisagée. Lorsque vous transmettez des mesures, précisez donc s’il s’agit d’une ouverture existante, d’une cote de gros œuvre prévue ou de la dimension d’élément souhaitée. Chaque indication reste ainsi compréhensible.

06

Effet des matériaux, composition et choix de couleur

Le pin et le chêne apportent chacun leur propre caractère au projet. Le choix approprié dépend des surfaces voisines, de l’intérieur et de l’expression architecturale recherchée. La gamme comprend également le pin avec habillage aluminium et le chêne avec habillage aluminium. L’essence sélectionnée reste alors partie intégrante de la version de matériau concernée.

Un choix de couleur est prévu lors de l’achat. Définissez la teinte précise avec le matériau et le type d’habillage. Les fenêtres, portes, façades, détails de toiture et finitions intérieures existants peuvent servir de repères. Cela n’impose toutefois pas de réaliser tous les éléments dans la même teinte : selon le projet, une harmonie discrète ou un contraste assumé peut être pertinent.

Accordez les petits-bois avec l’essence, la couleur, l’habillage aluminium et la poignée. Les petits-bois horizontaux peuvent reprendre les lignes des fenêtres ou éléments de façade voisins ; un petit-bois vertical supplémentaire accentue la division. Sans petits-bois, la surface vitrée continue passe au premier plan. Évaluez ces choix ensemble pour obtenir une composition cohérente entre matériaux et lignes.

Pour cette porte pliante à plusieurs éléments, examinez de préférence la vue d’ensemble plutôt qu’un seul vantail. Les variantes proposées diffèrent par leurs trois ou cinq vantaux et par la disposition des petits-bois. L’effet plus ou moins marqué de cette division dépend aussi de la dimension totale sur mesure et des éléments voisins. Un croquis montrant l’ensemble et le nom complet du design facilite la comparaison.

Notez la teinte souhaitée séparément de l’essence de bois, de l’habillage aluminium, de la poignée, des joints de vitrage noirs et de la quincaillerie. Il reste ainsi clair quelles surfaces visibles sont concernées par le choix de couleur. Utilisez les teintes existantes de façade, fenêtres et intérieur comme repères, puis décidez si la porte pliante les reprend ou crée un contraste architectural.

07

Produits apparentés pour d’autres zones du projet

Pour d’autres accès, une porte à panneau peut être adaptée. La porte d’entrée apparentée, qui s’ouvre vers l’extérieur, est en pin et comporte un panneau ; les versions vitrées sont prévues avec un vitrage isolant à 2 ou 3 vitres. Pour l’intérieur, une porte à panneau en pin est disponible avec vantail ouvrant à droite ou à gauche. Ces deux catégories répondent à d’autres besoins de conception qu’une porte pliante à plusieurs vantaux.

Comme alternative au pliage, deux catégories de produits proposent un vantail coulissant latéralement. Elles existent en pin ou en chêne, y compris avec habillage aluminium, et peuvent recevoir un vitrage isolant à 2 ou 3 vitres. L’une utilise une quincaillerie Siegenia avec verrouillage multipoints haute sécurité, l’autre une quincaillerie Roto-Frank. Il faut d’abord déterminer si le passage nécessite un système pliant ou coulissant latéral.

Pour les accès à la terrasse, des variantes à un ou deux vantaux avec ouverture oscillo-battante vers l’intérieur sont également proposées. Elles sont disponibles en pin ou chêne, aussi avec habillage aluminium, et équipées de quincaillerie Roto-Frank. Leur ouverture intérieure les distingue nettement, dans l’espace, de la porte pliante décrite ici. Vérifiez donc séparément pour chaque emplacement le sens de mouvement adapté à la pièce, aux passages et au mobilier.

Lorsque la lumière du jour est recherchée sans nécessiter de passage ouvrant, des fenêtres fixes peuvent être intégrées au projet. Une version rectiligne et une version ronde, toutes deux non ouvrantes, sont disponibles. Elles existent en pin ou chêne avec vitrage isolant à 2 ou 3 vitres ; la fenêtre fixe rectiligne est aussi proposée avec habillage aluminium. Les ouvertures aux fonctions différentes peuvent ainsi être distinguées clairement au sein d’un même concept de bâtiment.

Autres produits adaptés : Porte d’entrée à panneau, ouverture extérieure, Portes intérieures à panneau, Portes coulissantes Siegenia, déplacement latéral, Porte de terrasse, un vantail, ouverture intérieure, Porte de terrasse, deux vantaux, ouverture intérieure, Portes levantes-coulissantes Patio Life, Fenêtres à vitrage fixe, Fenêtres rondes à vitrage fixe.

08

Préparer votre demande étape par étape

Commencez par décrire clairement le lieu de pose. Indiquez intérieur et extérieur, la nature du projet de construction et la fonction du passage prévu. Ajoutez un croquis lisible ou des vues appropriées lorsque les relations spatiales sont difficiles à expliquer par les mots seuls. Employez des désignations cohérentes afin qu’un même côté ne soit pas décrit différemment selon les documents.

Rassemblez ensuite les mesures pertinentes en précisant leur signification. Indiquez s’il s’agit d’une ouverture existante, d’une ouverture projetée ou d’une dimension d’élément souhaitée. Puisqu’il s’agit d’une fabrication sur mesure, aucune cote ne devrait rester sans explication. Les particularités du bâti peuvent être ajoutées dans une courte note, sans en déduire déjà une solution technique.

Choisissez ensuite la version de matériau : pin, pin avec habillage aluminium, chêne ou chêne avec habillage aluminium. Ajoutez séparément la couleur souhaitée et le choix de poignée. Il est alors clair quelle décision porte sur le matériau de base, laquelle concerne l’habillage extérieur et laquelle concerne l’aspect visible. Évitez les termes généraux lorsqu’une désignation précise du matériau est possible.

Définissez le vitrage souhaité et la composition de petits-bois. Utilisez si possible le nom complet du design, y compris le repli à droite. Si vous hésitez entre plusieurs conceptions, indiquez nettement laquelle est préférée et laquelle n’est citée qu’à titre de comparaison. Vous éviterez ainsi de mélanger involontairement différents motifs.

Pour finir, vérifiez que les mesures, les souhaits d’équipement et le repli à droite sont désignés de façon cohérente dans tous les documents. Un croquis ou une vue peut compléter la répartition entre intérieur et extérieur. Votre demande reste ainsi claire et se rapporte sans ambiguïté à la situation de pose prévue.

Quelle est la dimension des trous de fixation ?

Une dimension de 14 mm est indiquée pour les trous de fixation. Elle doit être distinguée des dimensions de composants du dormant et des vantaux, ainsi que de la dimension totale de la porte pliante fabriquée sur mesure.

Puis-je choisir une couleur pour la porte pliante ?

Oui. Le choix de couleur fait partie des options d’achat disponibles. Harmonisez la teinte souhaitée avec la façade, l’intérieur, les éléments adjacents et la version de matériau afin que la porte pliante s’intègre à votre projet.

Existe-t-il un choix de poignée ?

Un choix de poignée est prévu. Dans votre demande, tenez compte à la fois de l’aspect souhaité et du maniement quotidien. Le choix de poignée doit être consigné clairement avec le matériau, la couleur et le sens de repli.

Comment choisir entre pin et chêne ?

Le pin et le chêne se distinguent surtout par leur caractère naturel. Les deux sont également disponibles avec habillage aluminium. Votre choix dépend de l’effet intérieur recherché, de la conception extérieure et du concept de finitions prévu.

Comment les petits-bois modifient-ils l’aspect de la porte pliante ?

Les petits-bois horizontaux divisent les surfaces vitrées en champs superposés. L’ajout d’un petit-bois vertical prolonge cette division. Sans petits-bois, le dessin paraît plus calme et met davantage en valeur la continuité des surfaces vitrées.

Quelles informations sont utiles pour une demande claire ?

Envoyez-nous les dimensions de l’ouverture prévue en précisant à quoi correspond chaque mesure. Ajoutez intérieur et extérieur, le repli à droite, la version de matériau, la couleur, la poignée, le vitrage isolant à 2 ou 3 vitres ainsi que le nom complet de la configuration de petits-bois souhaitée. Un croquis coté ou des vues adaptées aident à identifier clairement le lieu de pose et le sens de mouvement.

Combien de temps la garantie de la porte pliante est-elle valable ?

La porte pliante à ouverture extérieure bénéficie d’une garantie de cinq ans. Conservez les documents relatifs à votre version personnalisée afin que matériau, dimensions, vitrage, couleur, poignée et composition de petits-bois choisie restent clairement documentés.

La porte pliante à ouverture extérieure porte-t-elle le marquage CE ?

Oui, la porte pliante à ouverture extérieure porte le marquage CE.

Composer votre porte pliante avec précision

Envoyez-nous vos mesures en indiquant l’intérieur, l’extérieur et le repli à droite. Ajoutez vos souhaits concernant le pin ou le chêne, un éventuel habillage aluminium, la couleur, la poignée, le vitrage isolant à 2 ou 3 vitres et la configuration de petits-bois. Un croquis coté ou des vues appropriées nous permettent d’associer clairement la porte pliante souhaitée à votre projet.
