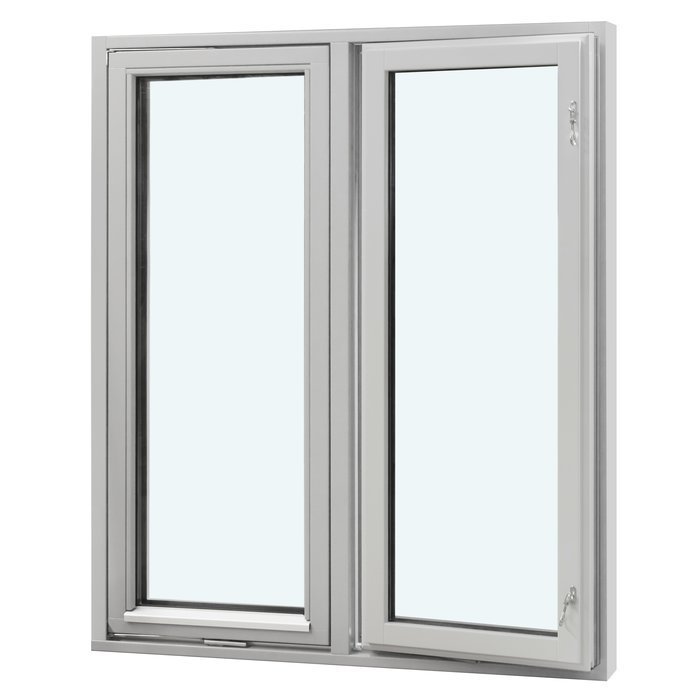

Tingkap pivot dua daun ini menggabungkan pandangan tingkap yang tersusun jelas dengan gerakan bukaan ke luar pada paksi putaran menegak. Arah pergerakannya jelas dan boleh diambil kira sejak perancangan ruang serta seni bina. Pelbagai corak palang yang dinamakan, termasuk versi dengan panel tetap, membolehkan susun atur permukaan dilengkapkan dengan tepat.
Bagi bahan dan kemasan, pilih kayu pain, kayu oak atau setiap versi dengan salutan aluminium. Turut tersedia pilihan warna, pemegang dan dua binaan kaca penebat. Maka pertanyaan anda boleh disusun daripada binaan asas hingga butiran yang kelihatan, tanpa menilai setiap keputusan secara berasingan.
Di bawah, kami menerangkan prinsip pengendalian, binaan, kaca dan pembahagian reka bentuk. Kami juga menunjukkan maklumat penting untuk menilai bukaan yang dirancang dan menyediakan pertanyaan yang tepat.
01
Pengendalian dan penggunaan harian

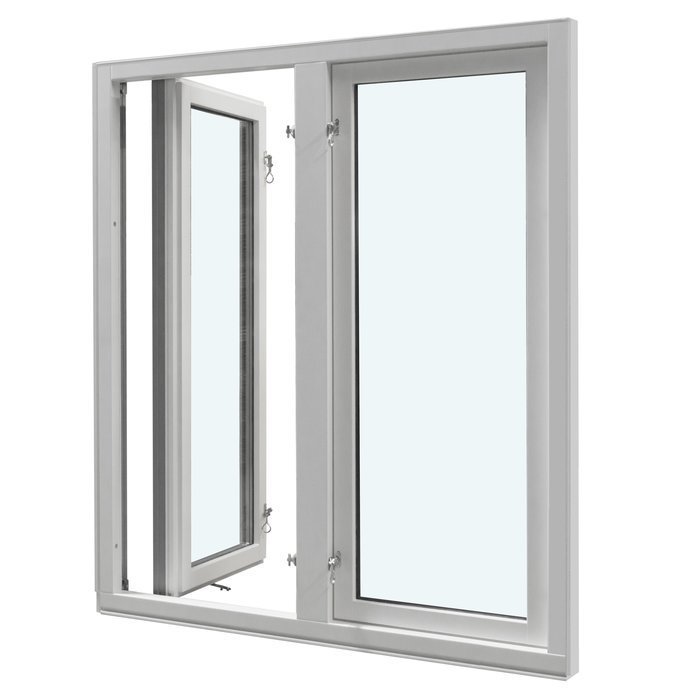

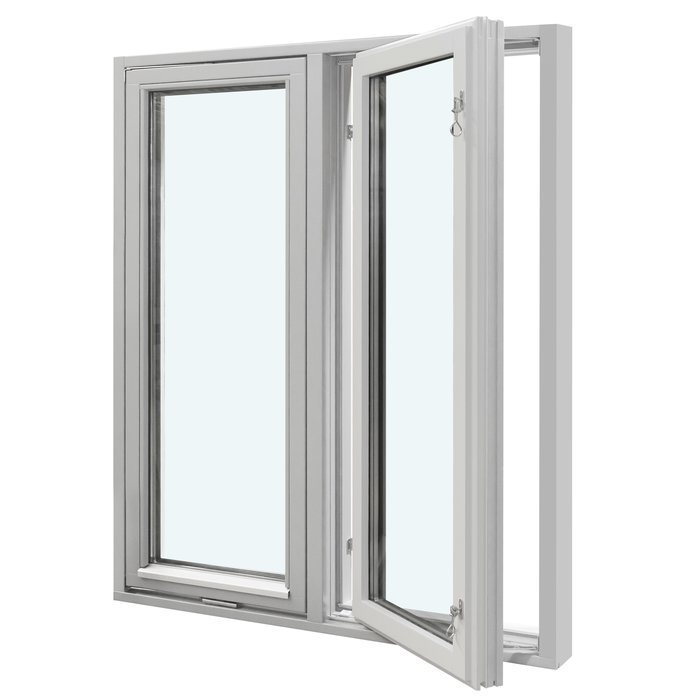

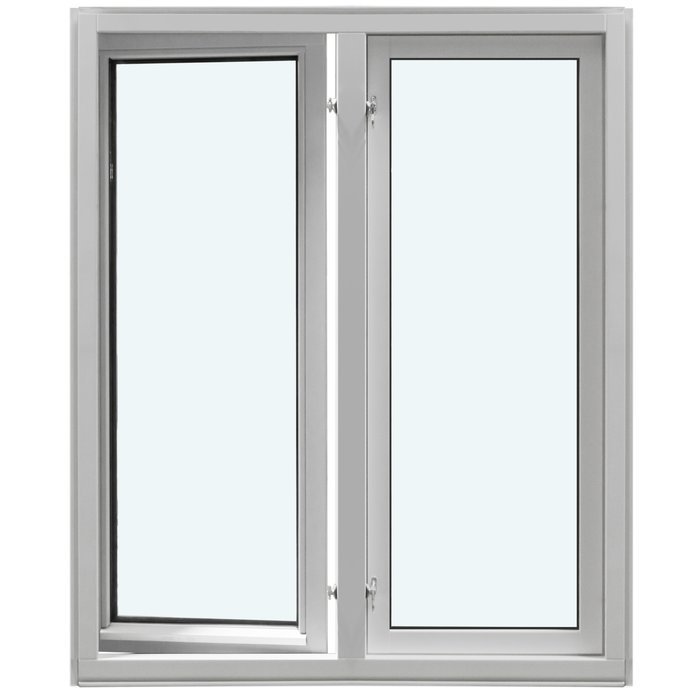

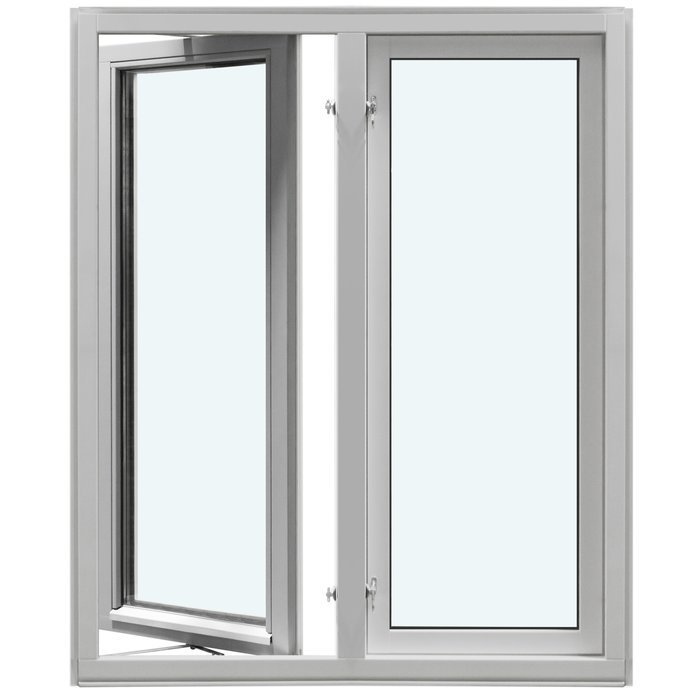

Prinsip utama tingkap ini ialah gerakan pivot ke luar. Daunnya berayun pada paksi putaran menegak dan bergerak menjauhi bahagian dalam ruang. Arah yang jelas ini membezakan produk daripada tingkap yang membuka ke dalam. Ia perlu dipertimbangkan dalam penggunaan harian dan semasa merancang lokasi pemasangan.
Untuk membuka dan menutup, pemegang yang dipilih digunakan sebagai titik kawalan langsung. Pilihan pemegang tersedia, jadi pilihan anda boleh dinyatakan bersama bahan, warna dan reka bentuk. Pemegang bukan sekadar butiran yang kelihatan: ia ialah bahagian yang kerap disentuh. Oleh itu, nilai reka bentuk yang diingini dan keselesaan penggunaan bersama-sama, bukan hanya menambah pemegang pada akhir pertanyaan.
Untuk pengendalian harian yang lancar, gerakkan daun secara cermat dan terkawal. Pandu daun menggunakan pemegang, bukan dengan menarik kaca, palang atau bingkai. Sebelum menutup, pastikan tiada apa-apa dalam laluan pergerakan. Kemudian bawa daun sepenuhnya ke kedudukan tertutup dan kendalikan pemegang dengan sewajarnya. Amalan mudah ini membantu anda menggunakan komponen yang dimaksudkan tanpa menjadikan kaca atau pembahagian hiasan sebagai permukaan pengendalian.
Rancang pengendalian mengikut keadaan pemasangan sebenar. Jika tingkap dipasang pada kedudukan yang luar biasa tinggi atau rendah, berada di belakang permukaan kerja yang dalam, atau perlu digunakan dengan selesa oleh beberapa orang, capaian dan pilihan pemegang perlu dipertimbangkan lebih awal. Catatkan keperluan ini bersama lakaran bukaan supaya gerakan pivot ke luar dan penggunaan harian dapat dinilai bersama.
02
Binaan, ukuran komponen dan data teknikal

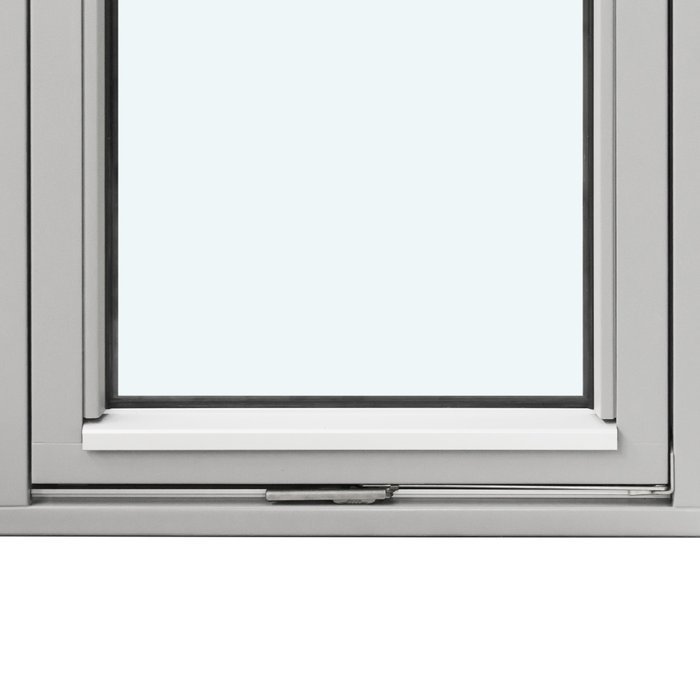

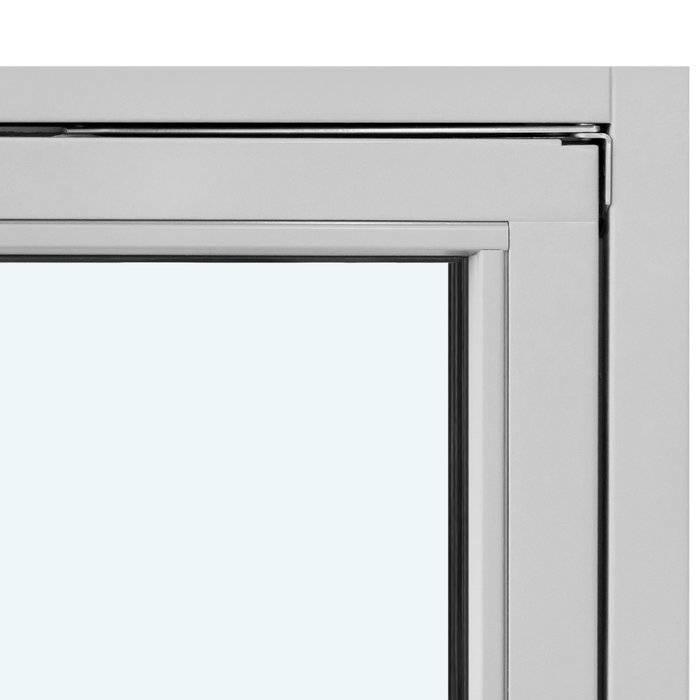

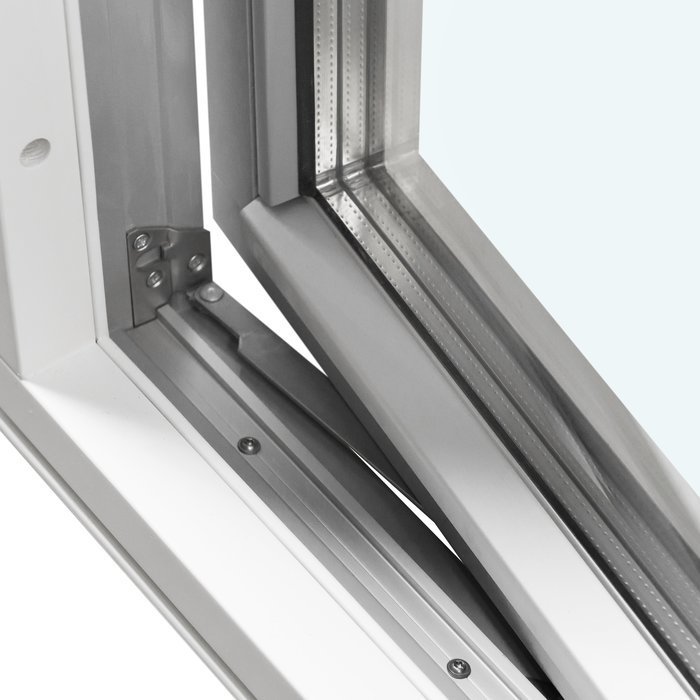

Binaan ini berasaskan tingkap pivot dua daun yang membuka ke luar. Bingkai utama berukuran 105 × 57 mm. Bagi versi bersalut aluminium, ukuran bingkai utama ialah 115 × 57 mm. Bingkai daun berukuran 76 × 65 mm; dengan salutan aluminium, ukurannya 86 × 65 mm. Nilai ini ialah ukuran komponen bingkai dan tidak boleh dianggap sebagai keseluruhan lebar, tinggi atau kedalaman pemasangan tingkap.

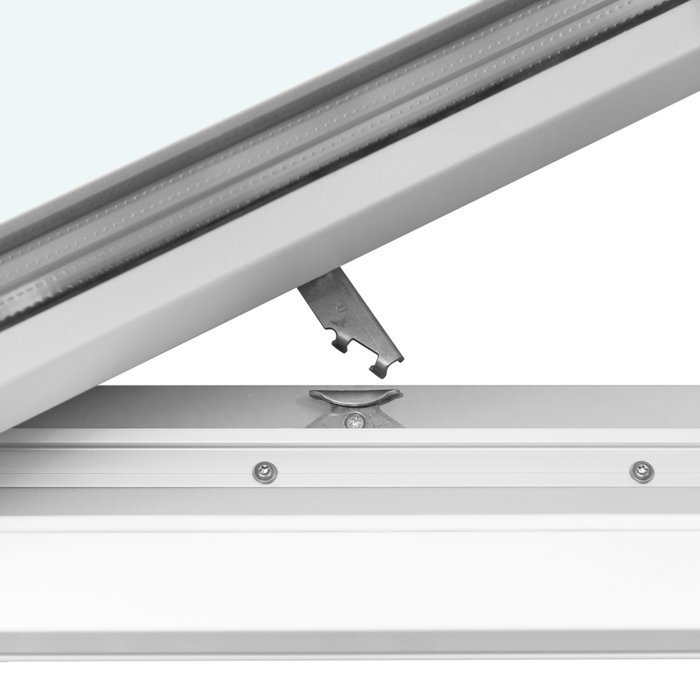

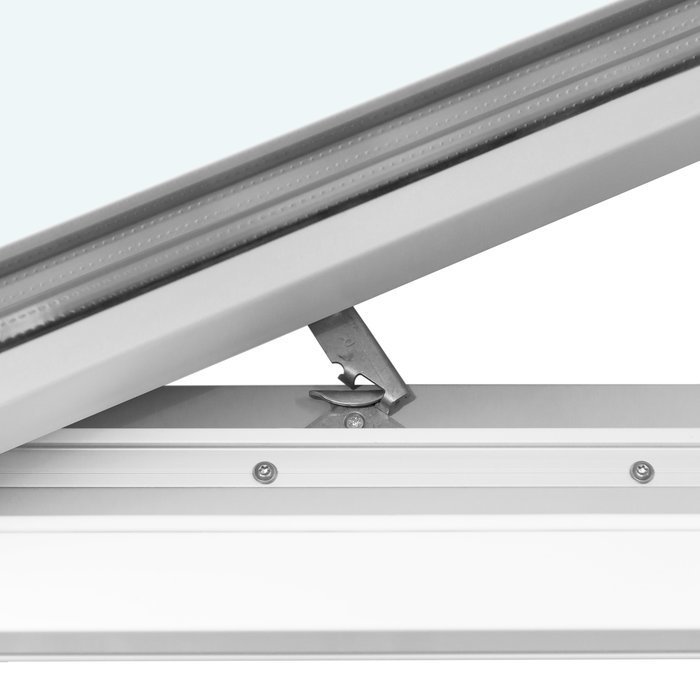

Untuk pemasangan, lubang 14 mm dinyatakan. Saiz keseluruhan tempahan khas disesuaikan secara berasingan dengan bukaan sebenar. Kelengkapan SPILKA dan IPA digunakan; pilihan bebas antara jenama kelengkapan ini bukan pilihan pembelian. Namun, pilihan pemegang boleh dinyatakan bersama ukuran, bahan, warna, kaca dan reka bentuk. Nyatakan juga keperluan khas bagi capaian atau rupa pemegang.
Kaca tersedia sebagai kaca penebat 2 atau 3 lapis. Kedua-dua binaan mempunyai salutan pemantul haba, spacer tepi hangat jenis CHR dan isian gas argon. Getah hitam digunakan sebagai kedap kaca. Pilihan bahan merangkumi kayu pain, kayu pain bersalut aluminium, kayu oak serta kayu oak bersalut aluminium.
Tingkap ini ditanda CE dan ditawarkan dengan jaminan 5 tahun. Data teknikal ini penting untuk menilai produk, tetapi tidak menggantikan penetapan saiz keseluruhan, reka bentuk, bahan, kaca, warna dan pemegang. Untuk pertanyaan yang kukuh, catatkan maklumat komponen berasingan daripada pilihan khusus projek. Dengan itu, ciri produk tetap dan kehendak individu anda kekal jelas.
04
Reka bentuk yang dinamakan dan pembahagiannya
Reka bentuk berbeza melalui gabungan daun, palang dan, jika ada, panel tetap. Untuk komposisi dua daun sahaja, nama yang tersedia ialah “2 daun tanpa palang”, “2 daun dengan 1 palang mendatar”, “2 daun dengan 1 palang mendatar dan 1 palang menegak”, “2 daun dengan 2 palang mendatar dan 1 palang menegak” serta “2 daun dengan 3 palang mendatar dan 1 palang menegak”. Nama ini menerangkan pembahagian dan boleh digunakan terus dalam pertanyaan anda.
Turut dinamakan ialah komposisi dengan panel tetap: “1 panel tetap tanpa palang, 2 daun tanpa palang”, “1 panel tetap tanpa palang, 2 daun masing-masing dengan 1 palang mendatar”, “1 panel tetap tanpa palang, 2 daun masing-masing dengan 1 palang mendatar dan 1 palang menegak” serta “1 panel tetap tanpa palang, 2 daun dengan 2 palang mendatar dan 1 palang menegak”. Dalam nama ini, panel tetap kekal tanpa palang, manakala daun boleh tidak dibahagi atau dibahagikan dengan palang.
Reka bentuk tanpa palang menonjolkan permukaan kaca yang bersambung dan pembahagian oleh dua daun. Palang mendatar menghasilkan susunan bertingkat, manakala gabungan palang mendatar dan menegak menyusun permukaan daun dengan lebih kuat. Bandingkan kesannya dengan garisan fasad dan tingkap bersebelahan agar corak palang menyatu dengan bangunan.
Dalam versi dengan panel tetap, satu permukaan pegun melengkapkan dua daun pivot. Panel tetap dalam corak yang ditetapkan kekal tanpa palang, sementara dua daun boleh tanpa pembahagian atau mempunyai palang mendatar dan menegak mengikut reka bentuk. Jadi, pilih dahulu antara susunan dua daun sahaja dan komposisi dengan panel tetap, kemudian pilih corak palang.
Gunakan nama lengkap reka bentuk yang dikehendaki dalam pertanyaan anda. Gabungkan maklumat ini dengan ukuran bukaan, bahan, kaca, warna dan pilihan pemegang. Lakaran pandangan berlabel amat membantu jika tingkap baharu perlu diselaraskan dengan garisan fasad sedia ada atau tingkap bersebelahan. Dengan itu, bilangan dan arah palang serta susunan dengan atau tanpa panel tetap kekal jelas.
05
Menilai bukaan yang dirancang dengan betul
Pembuatan mengikut ukuran bermula dengan penilaian teliti terhadap bukaan binaan sedia ada atau dirancang. Ukur bukaan di beberapa tempat dan catatkan sebarang perbezaan, bukan hanya satu titik ukuran. Tandakan dengan jelas pada lakaran tepi yang diukur. Dengan itu, bukaan struktur, permukaan sambungan yang kelihatan dan kedudukan tingkap yang dikehendaki dapat dibezakan.
Selain ukuran bukaan, komponen di sekeliling juga penting. Dokumentasikan sisi bukaan, ambang tingkap, pelapisan dan unsur yang bersebelahan secara langsung. Bagi projek penggantian, foto keadaan sedia ada boleh menunjukkan hubungan tambahan. Untuk binaan baharu, pelan pandangan atau petikan pelan yang berlabel jelas membantu menerangkan kedudukan bukaan dalam dinding. Ukuran tempahan akhir perlu berdasarkan keadaan pemasangan sebenar, bukan hanya ukuran komponen bingkai.
Oleh sebab daun berpivot ke luar, ruang bukaan yang diperlukan di bahagian luar mesti diambil kira. Periksa halangan seperti pagar, pelindung matahari luaran, sisi bukaan yang dalam, penutup yang menonjol, tumbuhan atau komponen lain. Kedudukan di laluan atau kawasan penggunaan juga boleh relevan untuk penilaian praktikal. Tujuannya bukan menetapkan jarak umum, tetapi merekodkan persekitaran sebenar gerakan bukaan yang dirancang.
Pertimbangkan juga dari mana pemegang dicapai setiap hari. Bukaan tingkap di atas permukaan kerja yang dalam menuntut pengendalian berbeza daripada bukaan dinding yang mudah dicapai. Contoh ini tidak mengubah spesifikasi produk, tetapi boleh mempengaruhi keputusan tentang kedudukan dan pilihan pemegang. Catatkan keadaan akses luar biasa pada peringkat awal.
Untuk pertanyaan anda, labelkan nilai ukuran, foto dan lakaran dengan jelas. Nyatakan sama ada ia menunjukkan keadaan sedia ada atau binaan yang dirancang. Jika ukuran masih sementara, tandakannya dengan jelas. Dokumentasi yang tersusun memudahkan versi yang dibuat mengikut ukuran dipadankan dengan reka bentuk pilihan serta membolehkan perkara yang belum diputuskan dijelaskan secara terarah.
06
Bahan, warna dan komposisi visual
Kesan visual tingkap terbentuk daripada gabungan bahan bingkai, warna kemasan, permukaan kaca, palang dan pembahagian keseluruhan. Kayu pain dan kayu oak ialah spesies kayu yang disediakan. Kedua-duanya juga boleh dipilih dengan salutan aluminium. Versi bersalut mengubah gabungan bahan binaan dan perlu dibezakan dengan jelas daripada versi kayu penuh semasa menyatakan bahan.
Pilihan warna ialah antara pilihan pembelian yang tersedia. Nyatakan kehendak anda dengan rujukan warna yang jelas atau dengan merujuk konsep reka bentuk sedia ada. Nilai warna bersama spesies kayu atau salutan aluminium, corak palang dan pemegang. Dengan cara ini, kemasan dapat ditetapkan sebagai sebahagian daripada rupa keseluruhan tingkap, bukan keputusan terpencil.
Bagi komposisi visual, pembahagian besar perlu diputuskan dahulu: susunan dua daun sahaja atau susunan dengan panel tetap tambahan. Kemudian pilih corak palang. Tanpa palang, kawasan kaca yang lebih luas dan bersambung menjadi tumpuan. Garisan mendatar menghasilkan susunan berbeza daripada gabungan garisan mendatar dan menegak. Kesan yang sesuai bergantung pada bangunan, tingkap bersebelahan dan niat reka bentuk anda; contoh ini ialah panduan, bukan ciri produk tambahan.
Pemegang ialah unsur reka bentuk yang agak kecil tetapi sentiasa hadir dalam penggunaan harian. Oleh sebab pilihan pemegang tersedia, selaraskan pilihan tersebut dengan warna bingkai, versi bahan dan corak palang. Beritahu kami kesan visual serta keperluan capaian yang penting untuk keadaan pemasangan anda. Dengan itu, pemegang boleh dimasukkan dalam perancangan fungsi dan visual dari awal.
Kedap kaca hitam ialah sebahagian daripada sambungan kaca dari segi binaan, tetapi tidak menentukan sempadan yang kelihatan dengan sendirinya. Untuk mendapatkan gambaran yang realistik, jangan menilai hanya satu warna butiran. Pertimbangkan bahan, salutan aluminium, warna pilihan, pembahagian kaca, corak palang dan pemegang sebagai satu komposisi. Ini menghasilkan pertanyaan yang konsisten, dengan keputusan teknikal dan rupa yang dikehendaki saling berkaitan.
07
Alternatif mengikut jenis bukaan dan penggunaan
Jika bukaan ke dalam lebih sesuai untuk ruang dan keadaan pemasangan anda, bandingkan tingkap dua daun berkaitan yang membuka ke dalam dengan fungsi condong. Ia juga tersedia dalam pain, oak atau versi bersalut aluminium, serta kaca penebat 2 atau 3 lapis. Perbezaan utama bagi pilihan awal ialah arah bukaan dan fungsi condong tambahan.
Bagi projek yang memerlukan pengelasan EI30, terdapat dua jenis tingkap berasingan: versi membuka ke dalam dengan daun putar-condong dan tingkap pivot perlindungan kebakaran yang membuka ke luar. Kedua-duanya diperbuat daripada oak dan mempunyai kaca penebat 2 lapis dengan salutan pemantul haba. Sentiasa padankan pengelasan EI30 dan jenis bukaan dengan keperluan khusus projek binaan anda.
Tingkap rumah pasif Super Low Uw yang membuka ke luar menggabungkan daun pivot dengan pain dan bahan penebat haba khas serta kaca penebat 3 lapis. Sebaliknya, tingkap gabungan direka untuk pelbagai komposisi dengan atau tanpa palang dan boleh dibuat daripada pain, oak atau versi bersalut aluminium. Alternatif ini menarik apabila binaan kaca, konsep bahan atau komposisi tingkap menjadi keutamaan.
Untuk permukaan kaca yang kekal tertutup, bandingkan tingkap tidak boleh dibuka dengan kaca tetap. Jika anda memerlukan laluan ke teres dan bukan tingkap, pertimbangkan pintu teres satu daun yang membuka ke luar dan versi gaya sejarah yang sepadan. Kedua-dua jenis pintu disediakan dengan kaca penebat 2 atau 3 lapis serta pelbagai reka bentuk palang atau panel; pintu teres biasa juga tersedia dengan salutan aluminium.
Bandingkan produk berkaitan dahulu mengikut fungsi: membuka ke dalam atau luar, dengan atau tanpa fungsi condong, berkaca tetap, sebagai tingkap gabungan atau pintu teres. Kemudian bandingkan bahan, kaca dan reka bentuk. Halaman produk yang sesuai tersedia selepas ini untuk anda meneliti setiap versi dengan lebih lanjut. Tingkap dua daun, membuka ke dalam, Tingkap perlindungan kebakaran EI30, membuka ke dalam, Tingkap pivot perlindungan kebakaran EI30, membuka ke luar, Tingkap rumah pasif Super Low Uw, membuka ke luar, Tingkap gabungan, Tingkap dengan kaca tetap, Pintu teres, satu daun, membuka ke luar, Pintu teres gaya sejarah, satu daun, membuka ke luar.
08
Sediakan pertanyaan anda dalam beberapa langkah
Mulakan dengan keadaan pemasangan. Kumpulkan ukuran bukaan yang diperoleh, lakaran berlabel dan foto yang bermaklumat. Nyatakan sama ada tingkap itu untuk binaan baharu atau penggantian elemen sedia ada. Tambahkan maklumat tentang sambungan yang ketara dan kedudukan yang dikehendaki dalam dinding.
Kemudian pilih komposisi asas. Gunakan nama lengkap reka bentuk yang dikehendaki dan jangan hanya menghuraikan corak palang secara umum. Catatkan juga sama ada pilihan anda ialah susunan dua daun sahaja atau komposisi bernama dengan panel tetap. Lakaran pandangan ringkas boleh mengelakkan salah faham tentang palang mendatar dan menegak.
Pada langkah berikutnya, nyatakan bahan dengan jelas: kayu pain, kayu oak atau versi masing-masing dengan salutan aluminium. Sertakan warna pilihan anda dengan rujukan yang sejelas mungkin. Kemudian pilih binaan kaca penebat dan catatkan pemegang yang dikehendaki. Jika terdapat keutamaan reka bentuk tertentu, seperti penyelarasan dengan tingkap bersebelahan, jelaskannya secara ringkas.
Akhir sekali, semak sama ada semua maklumat sepadan dan dilabel dengan jelas. Asingkan ukuran yang disahkan daripada nilai sementara dan tandakan soalan terbuka. Rumuskan perkara yang amat penting bagi projek anda sebagai keperluan khusus, seperti arah bukaan, reka bentuk lengkap, capaian pemegang atau penyelarasan dengan komponen bersebelahan.
Hantar pakej ringkas ini bersama maklumat hubungan anda. Kami boleh meneliti maklumat tersebut secara teratur dan membincangkan pilihan yang belum diputuskan dengan terarah. Dengan itu, idea produk umum menjadi pertanyaan yang mudah difahami untuk tingkap pivot dua daun.
Bolehkah tingkap dibuat mengikut ukuran?
Ya. Saiz tempahan khas ialah pilihan pembelian yang tersedia. Untuk pertanyaan yang jelas, kami memerlukan ukuran teliti bagi bukaan yang dirancang serta maklumat tentang sambungan dan komponen bersebelahan.
Ke arah manakah tingkap pivot dibuka?
Tingkap membuka ke luar. Daunnya melakukan gerakan pivot pada paksi putaran menegak. Kesesuaian jenis gerakan ini untuk projek anda perlu dinilai berdasarkan bukaan khusus dan persekitarannya.
Apakah versi bahan yang tersedia?
Pilihannya ialah kayu pain, kayu pain bersalut aluminium, kayu oak dan kayu oak bersalut aluminium. Pertanyaan anda perlu menyatakan versi bahan dengan jelas supaya dapat diselaraskan dengan keputusan lain.
Bolehkah saya memilih warna?
Ya. Pilihan warna ialah antara pilihan pembelian yang tersedia. Beritahu kami warna atau rujukan warna yang jelas bersama versi pain, oak atau kayu bersalut aluminium yang dipilih. Dengan itu, warna, bahan, corak palang dan pemegang boleh dinilai sebagai reka bentuk yang sepadan.
Apakah binaan kaca yang disediakan?
Produk ini tersedia dengan kaca penebat dua atau tiga lapis. Kedua-dua binaan mempunyai salutan pemantul haba, spacer tepi hangat dan isian gas argon. Pilihan hendaklah dibuat mengikut keperluan projek khusus anda.
Adakah reka bentuk dengan palang atau panel tetap tersedia?
Ya. Reka bentuk yang dinamakan meliputi komposisi dua daun sahaja dan susunan dengan satu panel tetap. Terdapat juga corak tanpa palang serta corak dengan palang mendatar dan menegak yang berbeza.
Berapa lamakah jaminan tingkap ini?
Tingkap pivot dua daun mempunyai jaminan 5 tahun. Namun, masukkan ukuran, versi bahan, kaca, reka bentuk, warna dan pemegang yang dikehendaki sepenuhnya dalam pertanyaan supaya versi yang dirancang dihuraikan dengan jelas.
Maklumat apakah perlu saya sediakan untuk pertanyaan?
Catatkan ukuran bukaan, reka bentuk, bahan, kaca, warna dan pilihan pemegang. Lakaran berlabel, foto bukaan serta maklumat tentang komponen bersebelahan yang mungkin relevan kepada pemasangan atau pergerakan ke luar juga membantu.
