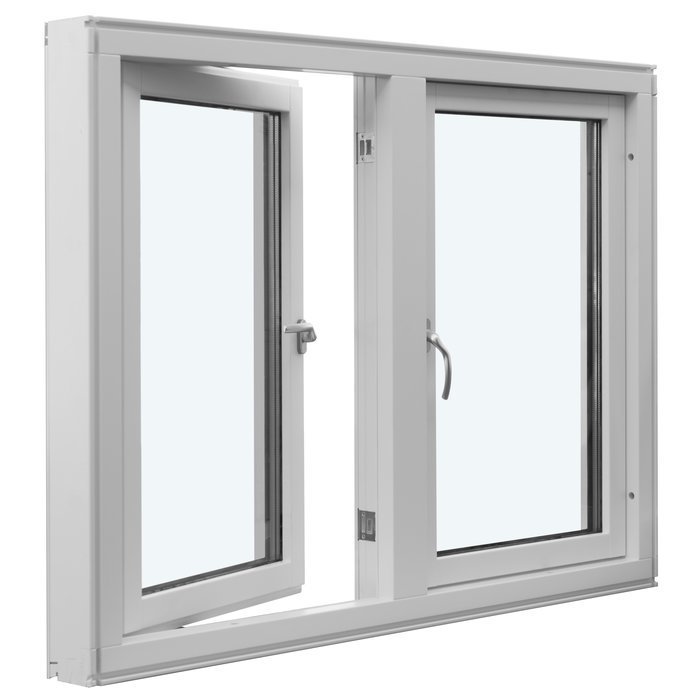

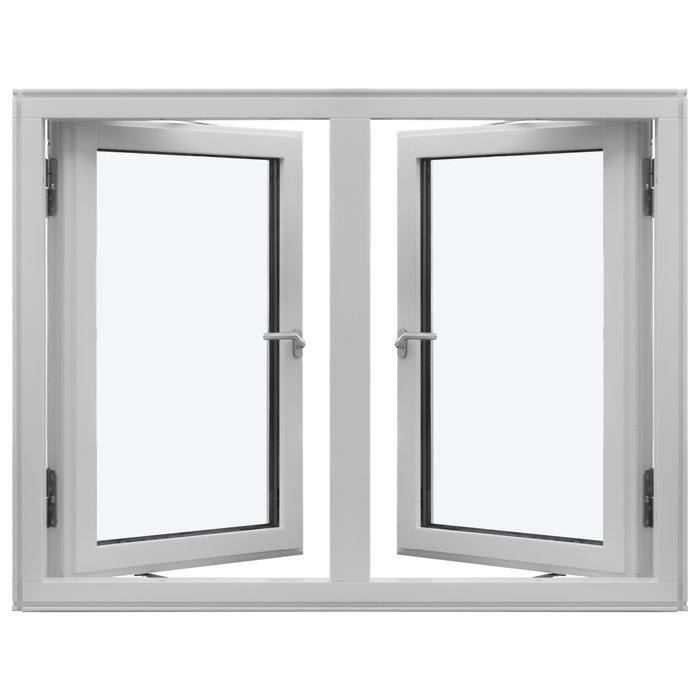

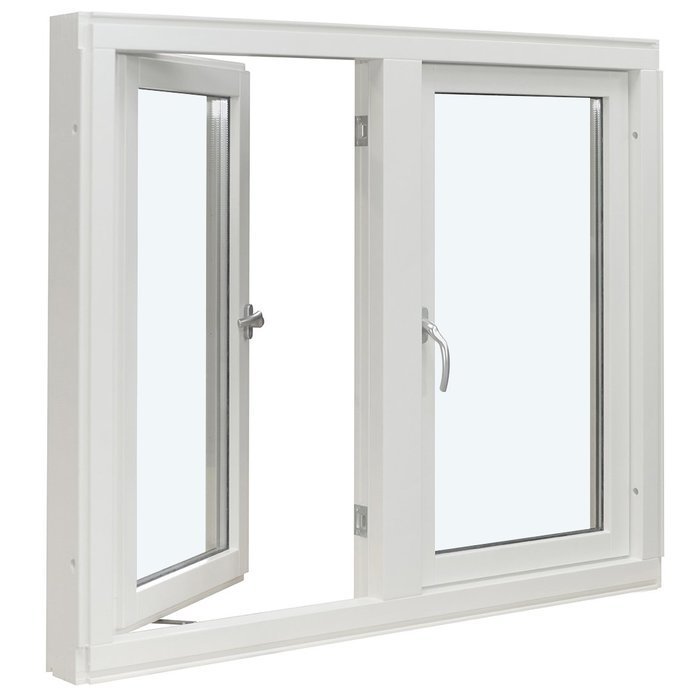

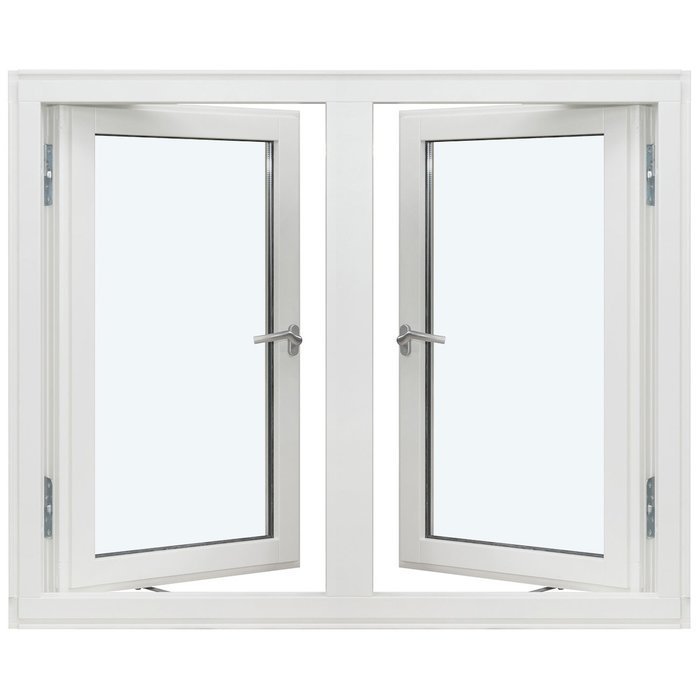

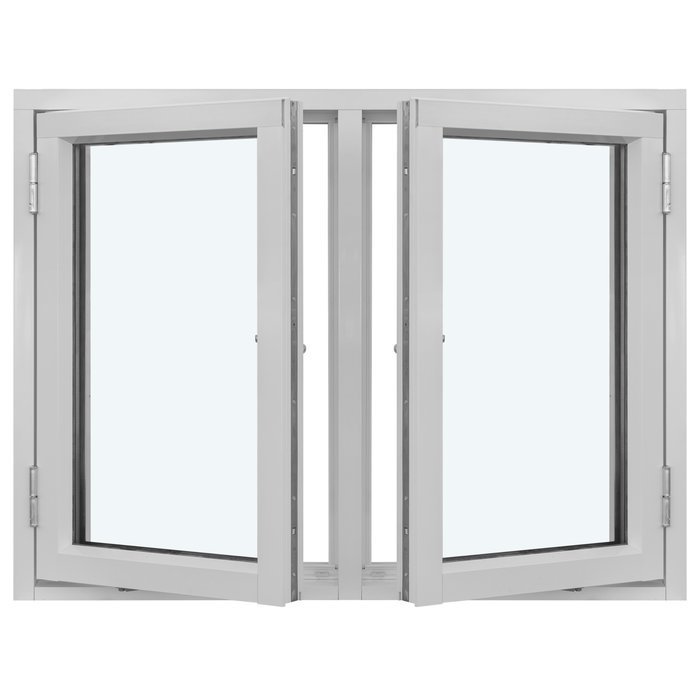

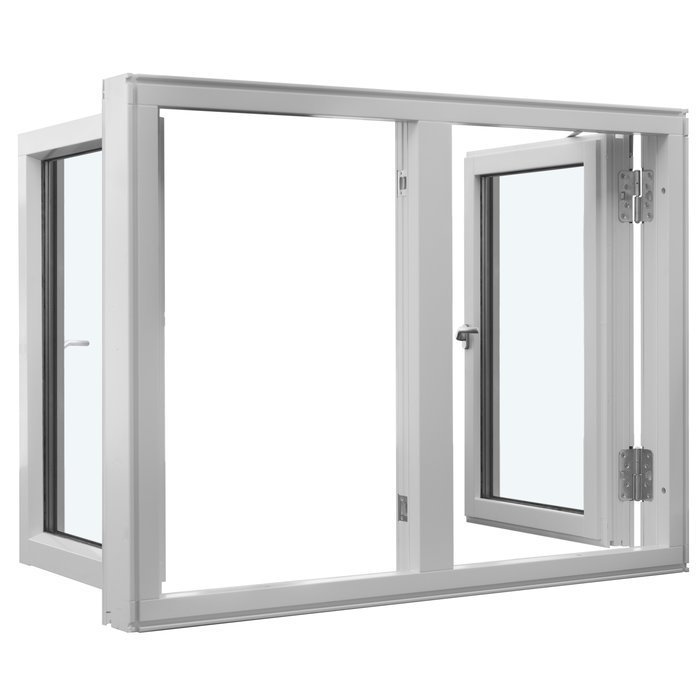

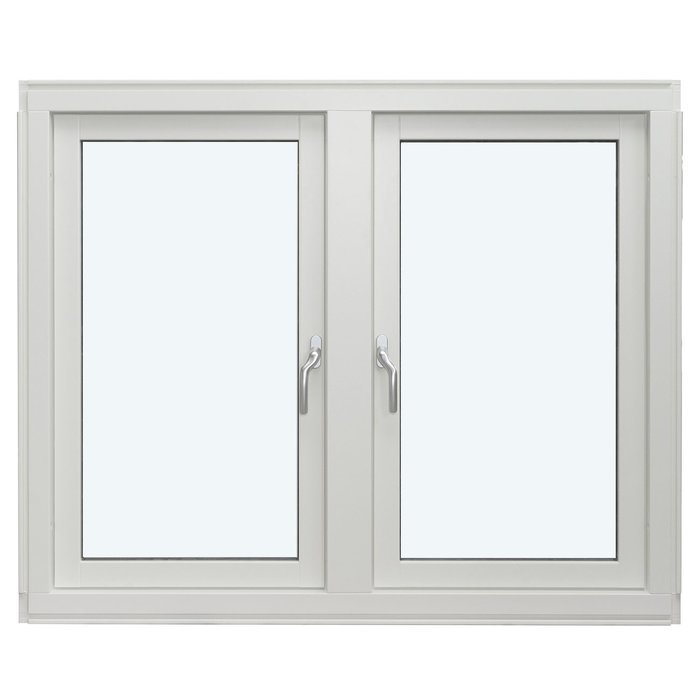

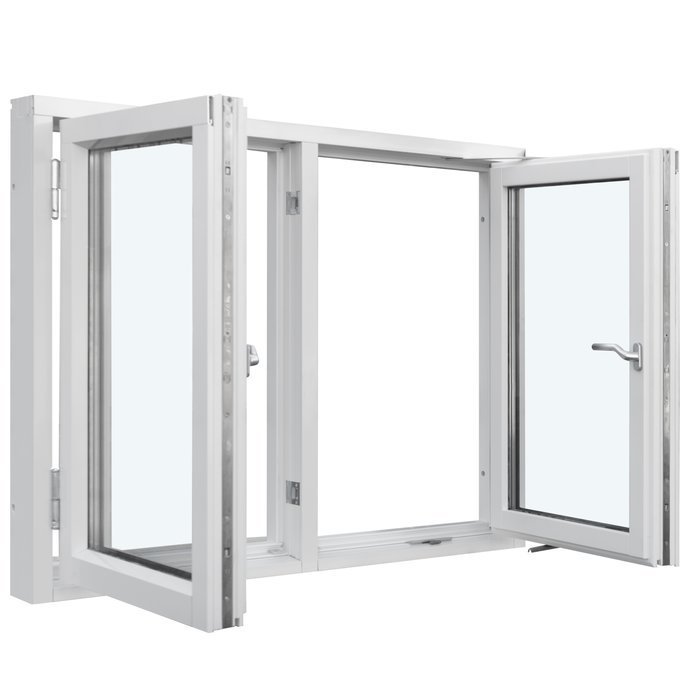

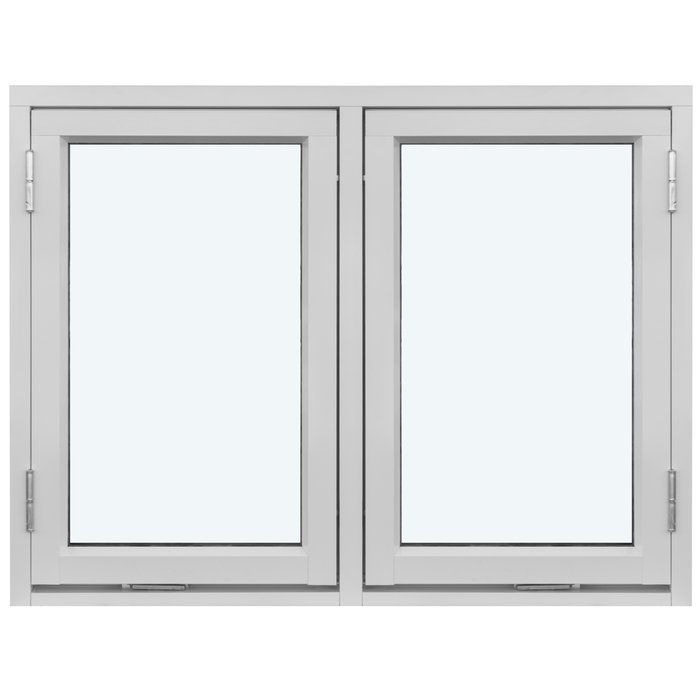

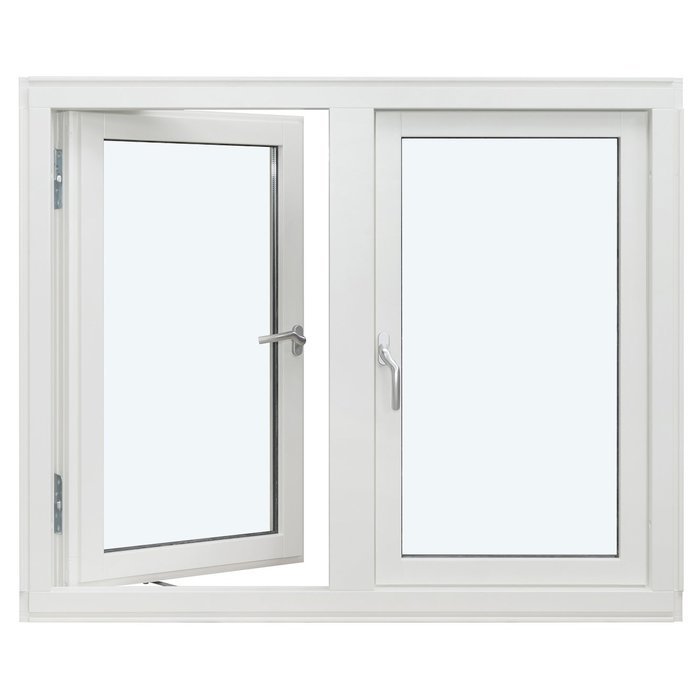

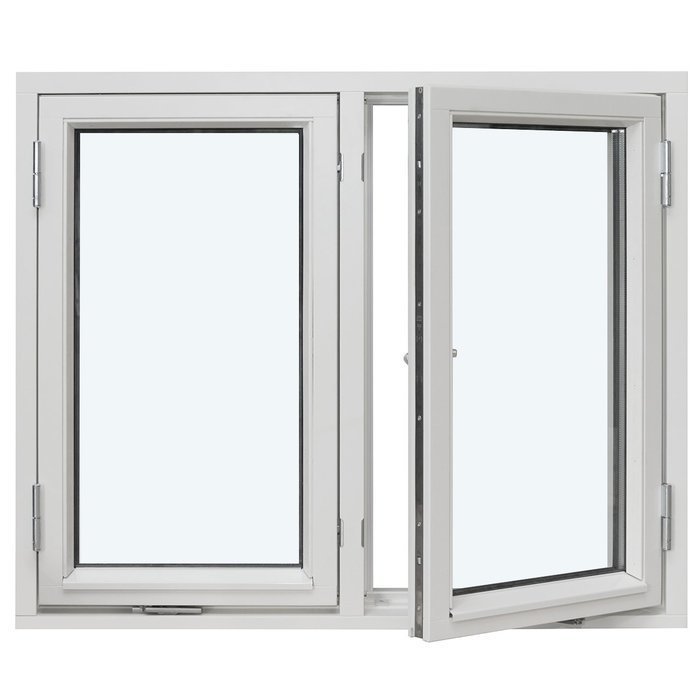

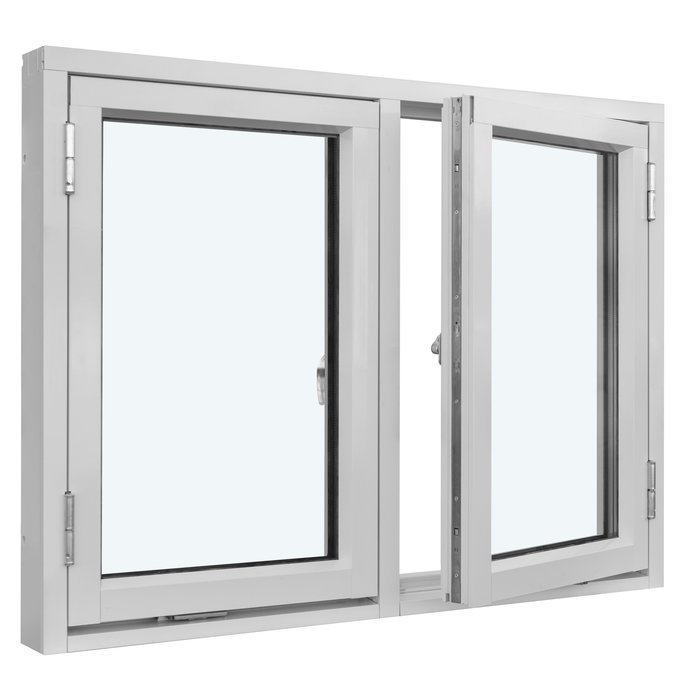

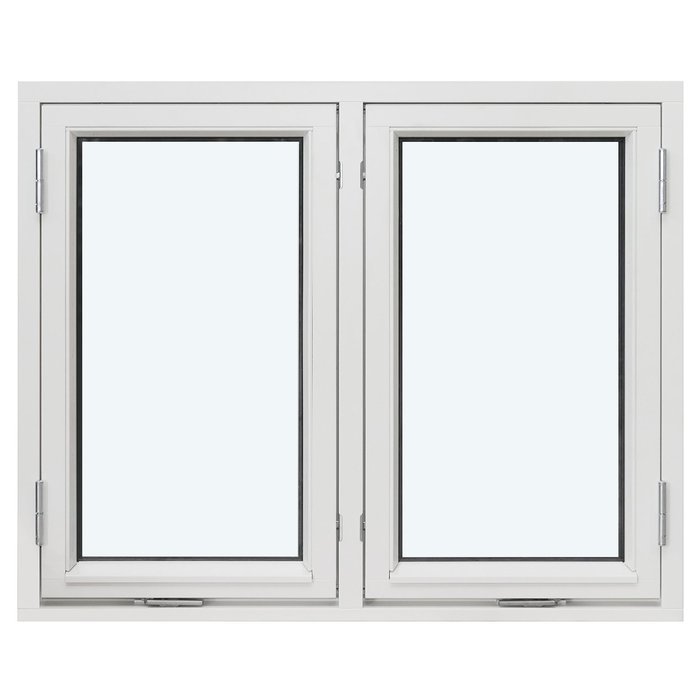

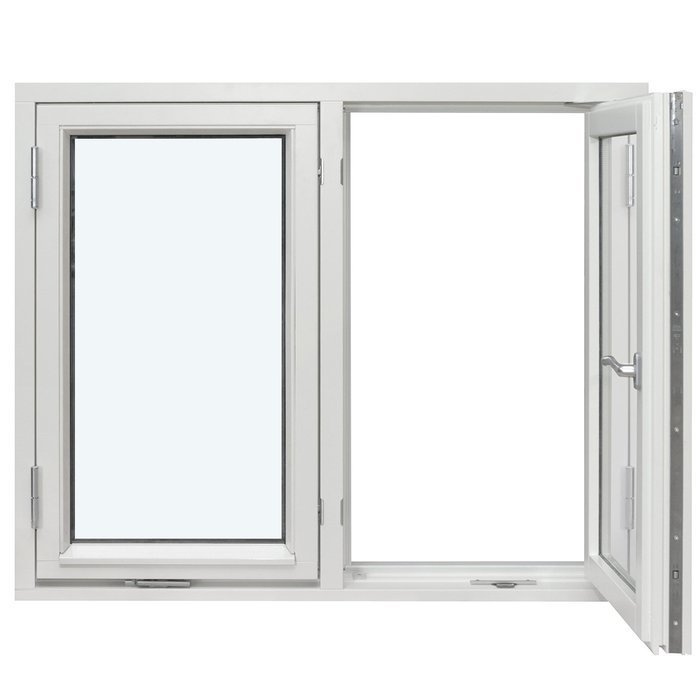

2-vleugelig draairaam, naar buiten draaiend

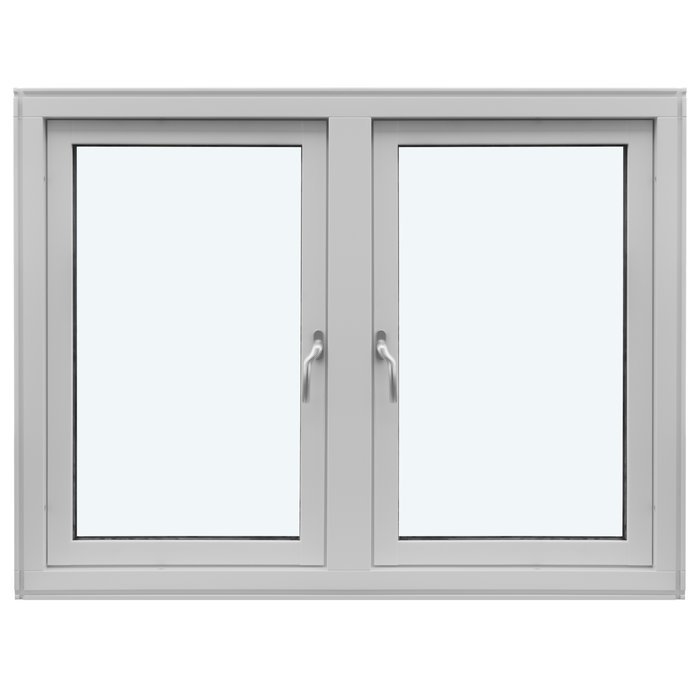

Een 2-vleugelig maatwerkraam dat naar buiten draait

2-vleugelig draairaam, naar buiten draaiend

Stem jouw naar buiten draaiende raam af op de maatvoering, materiaaluitvoering, kleur, raamkruk en gewenste roedenindeling.

Openingsfunctie

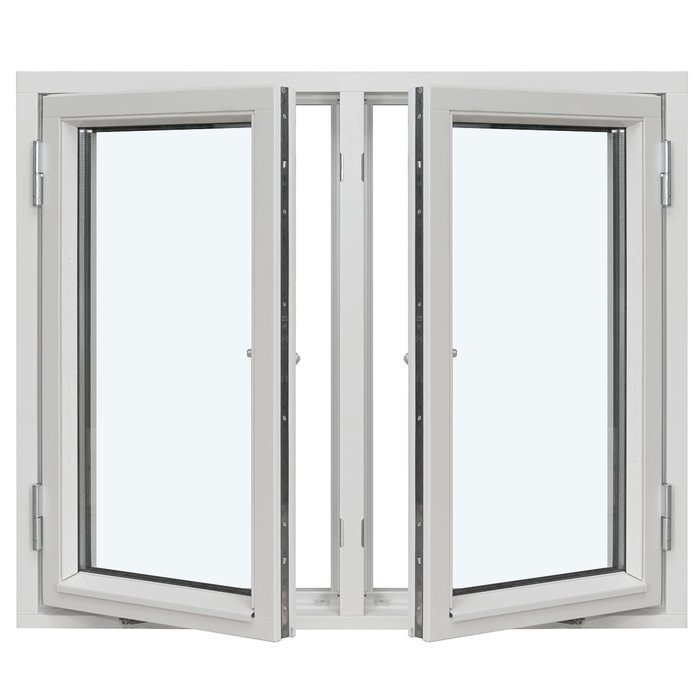

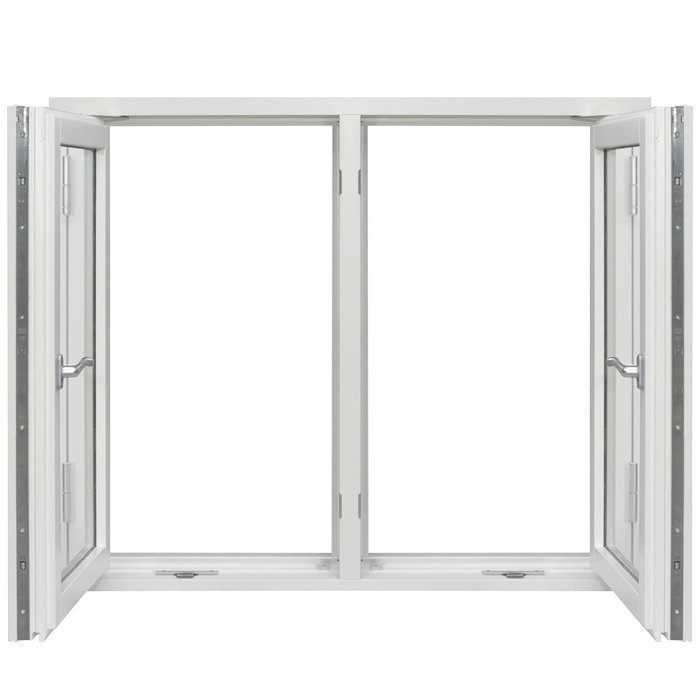

Twee naar buiten draaiende raamvleugels

Materiaal

Grenen- of eikenhout, met of zonder aluminium bekleding

Productstatus

CE-gemarkeerd

Garantie

Vijf jaar

01

Bediening en dagelijks gebruik

De kenmerkende functie van dit product is de naar buiten gerichte draaibeweging. Bij het openen bewegen de raamvleugels dus van de binnenruimte af. Dat kan prettig zijn wanneer je de zone direct vóór het raam aan de kamerzijde rustig wilt houden. Denk bijvoorbeeld aan een vensterbank waarop je enkele voorwerpen wilt plaatsen, of aan een werkblad dat in de buurt van het raam ligt. Zo’n praktijksituatie is geen eigenschap van het raam zelf, maar kan wel helpen om te bepalen of de draairichting bij je dagelijkse gebruik past.

Sta bij je keuze stil bij de manier waarop je het raam dagelijks wilt benaderen en bedienen. De raamkruk is een afzonderlijke aankoopkeuze en verdient daarom een eigen plaats in je aanvraag. Kijk daarbij naar de gewenste uitstraling en naar wat voor de gebruikers natuurlijk aanvoelt. Denk bijvoorbeeld aan de positie en bereikbaarheid van het raam ten opzichte van een vloer, werkblad of andere inrichting. Door je raamkrukvoorkeur vroeg vast te leggen, kun je deze goed afstemmen op de rest van de uitvoering.

De twee raamvleugels bepalen samen hoe het raam eruitziet en wordt gebruikt. Stem de gewenste maatvoering en vakverdeling daarom bewust af op de opening en de omliggende gevel. Als de onderlinge verhoudingen of de bediening voor jouw project belangrijk zijn, vermeld dit dan duidelijk in je aanvraag. Zo kunnen we de gewenste uitvoering bespreken op basis van je maten en voorkeuren, in plaats van uitsluitend op basis van een voorbeeldafbeelding.

Zorg bij dagelijks gebruik dat de bewegingsruimte van de raamvleugels vrij blijft. Controleer vóór het openen of er buiten geen voorwerpen, begroeiing of uitstekende onderdelen in de weg zitten en let er bij het sluiten op dat er niets tussen de vleugel en het kozijn terechtkomt. Bedien de raamkruk rustig en forceer de beweging niet als je weerstand voelt. Houd bij onderhoud en eventuele afstelling steeds rekening met de materiaaluitvoering en het hang- en sluitwerk van het geleverde raam.

02

Constructie, componentmaten en kernspecificaties

Het raam is verkrijgbaar in grenenhout, grenenhout met aluminium bekleding, eikenhout of eikenhout met aluminium bekleding. De materiaalkeuze geldt voor de constructieve uitvoering en is meer dan alleen een kleurbeslissing. Hout zonder bekleding en hout met aluminium bekleding zijn afzonderlijk benoemde uitvoeringen. Kies daarom eerst welk materiaalconcept je wilt aanvragen en bepaal vervolgens de kleur. Zo blijven materiaal en afwerking in het gesprek duidelijk van elkaar onderscheiden.

Voor de houten uitvoering heeft het kozijn een componentmaat van 105 x 57 mm. Met aluminium bekleding is de componentmaat van het kozijn 115 x 57 mm. De raamvleugel heeft bij de houten uitvoering een componentmaat van 76 x 65 mm; met aluminium bekleding is dat 86 x 65 mm. Dit zijn uitdrukkelijk maten van de genoemde componenten. Ze mogen niet worden gelezen als de totale breedte, hoogte of inbouwdiepte van het complete raam. De uiteindelijke maatwerkmaat moet daarom afzonderlijk worden vastgelegd voor de beoogde opening.

De montagegaten hebben een maat van 14 mm. Voor het hang- en sluitwerk worden SPILKA en IPA genoemd. Deze merknamen beschrijven het toegepaste hang- en sluitwerk en vormen geen door de klant te kiezen merkenlijst. De beschikbare raamkrukkeuze is daarvan een afzonderlijk onderwerp. Door die twee zaken niet met elkaar te verwarren, voorkom je dat een keuze voor een raamkruk ten onrechte als keuze voor al het hang- en sluitwerk wordt geïnterpreteerd.

De beglazing is verkrijgbaar als 2- of 3-laags isolatieglas. De glasopbouw omvat een warmtereflecterende coating, een warm-edge-afstandhouder van het type CHR en argongas. De beglazingsafdichtingen zijn uitgevoerd in zwart rubber. Daarnaast is het raam CE-gemarkeerd en geldt een garantie van vijf jaar. Noteer de gewenste glasopbouw apart van de materiaal-, kleur- en roedenkeuze, zodat alle onderdelen van je aanvraag duidelijk van elkaar te onderscheiden zijn.

05

De beoogde opening beoordelen

Een maatwerkraam begint met een zorgvuldige beoordeling van de plek waarvoor het bedoeld is. Leg vast welke opening je wilt invullen en meet die op meerdere relevante punten volgens een consistente methode. Noteer de waarden direct, inclusief de gebruikte eenheid, en voorkom dat een ruwe schatting later als definitieve maat wordt behandeld. Wanneer je bestaande afwerking, aansluitingen of andere bouwdelen ziet die de beschikbare ruimte beïnvloeden, neem die dan als context op in je aanvraag. Wij kunnen alleen gericht over het product spreken wanneer duidelijk is waarop je maten betrekking hebben.

Maak daarnaast onderscheid tussen de maat van de bouwkundige opening, eventuele bestaande onderdelen en de gewenste buitenmaat van het raam. De eerder genoemde kozijn- en vleugelmaten zijn componentmaten en kunnen niet als complete raammaat worden gebruikt. Een schets met herkenbare meetpunten kan helpen om je notities begrijpelijk te maken. Vermeld op die schets ook wat binnen en buiten is, zodat de naar buiten gerichte draairichting niet per ongeluk vanuit het verkeerde gezichtspunt wordt geïnterpreteerd.

Omdat de raamvleugels naar buiten draaien, is de beschikbare bewegingsruimte aan de buitenzijde een belangrijk aandachtspunt. Bekijk of vaste bouwdelen, uitstekende onderdelen, begroeiing of losse voorwerpen de vleugels kunnen hinderen. Welke ruimte praktisch nodig is, hangt af van de maatwerkuitvoering en de directe omgeving van het raam. Breng mogelijke obstakels daarom vooraf in kaart en vermeld relevante bijzonderheden bij je aanvraag, bij voorkeur met een duidelijke schets en gecontroleerde maten.

Beoordeel ook hoe je het raam vanaf de binnenzijde bereikt. De positie ten opzichte van de vloer, een werkvlak, vensterbank of andere inrichting kan invloed hebben op de manier waarop je de raamkruk gebruikt. Maak voor je voorbereiding eventueel foto’s of een eenvoudige situatietekening, maar leid de raammaat niet uitsluitend uit beeldmateriaal af. Gecontroleerde meetgegevens, een duidelijke aanduiding van binnen- en buitenzijde en een beschrijving van de directe omgeving vormen samen een bruikbare basis voor je maatwerkaanvraag.

06

Visuele compositie, materiaal en kleur

De uitstraling van het raam wordt bepaald door de combinatie van materiaal, kleur, raamkruk en roedenindeling. Je kunt kiezen uit grenenhout, grenenhout met aluminium bekleding, eikenhout of eikenhout met aluminium bekleding. Kies eerst welke materiaaluitvoering bij je project past en bespreek daarna de gewenste kleur als een afzonderlijk onderdeel. Gebruik bij voorkeur een duidelijke kleurreferentie en vermeld met welke bestaande kozijnen, deuren, gevelmaterialen of andere elementen je de uitvoering wilt combineren.

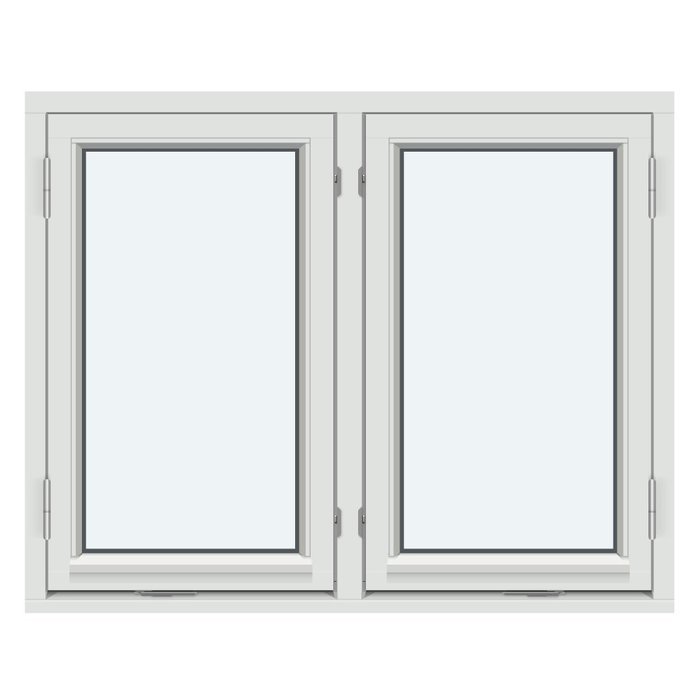

De twee raamvleugels vormen samen de basis van de compositie. Zonder roeden blijven de glasvlakken rustig en open, terwijl horizontale en verticale roeden voor een herkenbare vakverdeling zorgen. Vergelijk de beschikbare patronen op basis van het aantal lijnen en hun richting. Zijn bepaalde onderlinge verhoudingen belangrijk voor de aansluiting op bestaande ramen, voeg dan een schets en maatnotities toe aan je aanvraag en licht toe welke gevel- of kozijnlijnen je wilt laten terugkomen.

Bekijk de raamcompositie bij voorkeur in de context van de volledige gevel. Let op de schaal van de opening, de positie van aangrenzende kozijnen en deuren en de horizontale of verticale lijnen die al aanwezig zijn. Bij een renovatie kan een overzichtsfoto helpen om die samenhang te bespreken. Combineer zo’n beeld altijd met afzonderlijke maatgegevens, een kleurreferentie en de volledige benaming van het gewenste roedenpatroon, zodat zowel de visuele voorkeur als de maatwerkvraag duidelijk blijft.

Ook de raamkruk draagt bij aan het totaalbeeld. Omdat je de raamkruk kunt kiezen, is het handig om deze tegelijk met de andere zichtbare keuzes te beoordelen. Werk daarbij in een vaste volgorde: bepaal de materiaaluitvoering, beschrijf de kleurwens, kies het roedenpatroon en voeg vervolgens je raamkrukvoorkeur toe. Zo ontstaat één samenhangend overzicht dat je gemakkelijk kunt controleren en met ons kunt bespreken.

07

Andere raam- en deurtypen verkennen

Niet iedere opening vraagt om hetzelfde raamtype. Wil je één te openen vleugel naast een vast beglaasd deel, bekijk dan de kombi-uitvoeringen. Daarvoor zijn verschillende roedenpatronen beschikbaar, zowel voor het vaste deel als voor de raamvleugel. Er is ook een uitvoering in historische stijl. Die historische variant is verkrijgbaar in grenen- of eikenhout, terwijl de reguliere kombi-uitvoering daarnaast met aluminium bekleding kan worden gekozen. Vergelijk deze materiaalopties daarom per product.

Voor een opening in het dak is het tuimeldakraam een afzonderlijke mogelijkheid. Dit raam wordt bediend met een handgreep aan de onderzijde en is uitgevoerd in grenenhout met aluminium bekleding en isolatieglas met twee glasbladen, een warmtereflecterende coating en argongas. Voor een gevel zijn daarnaast verticale taatsramen met één of twee vleugels beschikbaar. Kies het raamtype dus eerst op basis van de plaats en gewenste openingsfunctie en beoordeel daarna de productspecifieke materiaal- en glasopties.

Als een naar binnen openende oplossing beter bij een andere ruimte past, kun je het 1-vleugelige raam met draaikiepfunctie bekijken. Dat raam heeft een andere openingsrichting, siliconen beglazingsafdichtingen en hang- en sluitwerk van Roto Frank. Voor dit 2-vleugelige raam zijn juist zwarte rubberen beglazingsafdichtingen en hang- en sluitwerk van SPILKA en IPA gespecificeerd. Zo’n vergelijking helpt om per opening bewust te kiezen, zonder de eigenschappen van verschillende raamtypen met elkaar te verwisselen.

Voor een doorgang naar buiten zijn ook enkelvleugelige, buitendraaiende terrasdeuren beschikbaar, waaronder een uitvoering in historische stijl. Deze deuren gebruiken hang- en sluitwerk van SPILKA en ASSA met een 3-puntssluiting en kunnen, afhankelijk van het gekozen ontwerp, glas en een paneel combineren. Houd binnen een project voor iedere opening een apart overzicht bij met de producttitel, maatvoering, materiaalkeuze, kleur, beglazing, ontwerp en raamkruk of deurkruk. Zo blijven raam- en deurkeuzes helder van elkaar gescheiden.

Kombi-draairaam, naar buiten draaiend, Kombi-draairaam in historische stijl, naar buiten draaiend, Tuimeldakraam, Verticaal taatsraam, 1-vleugelig, naar buiten openend, Verticaal taatsraam, 2-vleugelig, naar buiten openend, 1-vleugelig raam, naar binnen openend, Enkelvleugelige buitendraaiende terrasdeuren, Enkelvleugelige buitendraaiende terrasdeuren in historische stijl.

08

Je maatwerkaanvraag stap voor stap voorbereiden

Begin met de identificatie van het product: noteer de volledige titel “2-vleugelig draairaam, naar buiten draaiend”. Voeg vervolgens de gegevens van de bedoelde opening toe. Vermeld welke meetpunten je hebt gebruikt, wat je als binnen- en buitenzijde beschouwt en of je notities nog gecontroleerd moeten worden. Door de productnaam en de projectplek bovenaan te zetten, blijven gegevens van meerdere ramen of ruimten van elkaar gescheiden.

Leg daarna je materiaalkeuze vast: grenenhout, grenenhout met aluminium bekleding, eikenhout of eikenhout met aluminium bekleding. Noteer de kleurwens op een aparte regel en voeg zo nodig een duidelijke referentie toe. Vermeld bij meerdere ramen steeds bij welke opening de materiaal- en kleurkeuze horen. Zo voorkom je dat bijvoorbeeld een uitvoering met aluminium bekleding of een specifieke kleur per ongeluk aan de verkeerde projectplek wordt gekoppeld.

Selecteer vervolgens 2- of 3-laags isolatieglas en schrijf de volledige naam van het gewenste roedenontwerp op. Ook de uitvoering met twee raamvleugels zonder roeden moet duidelijk worden vermeld. Voeg daarna je voorkeur voor de raamkruk toe. Houd deze voorkeur apart van SPILKA en IPA: dat zijn de genoemde merken van het hang- en sluitwerk, terwijl de raamkruk een afzonderlijke keuze binnen je aanvraag is.

Controleer tot slot of elk onderdeel bij de juiste opening hoort. Zijn de maten voorzien van meetpunten en eenheden? Is de oriëntatie van binnen- en buitenzijde duidelijk? Heb je de materiaaluitvoering, kleur, glasopbouw, volledige roedenindeling en raamkrukvoorkeur vermeld? Voeg alleen relevante projectcontext toe, zoals een schets of foto ter verduidelijking, en gebruik beeldmateriaal niet als vervanging voor meetgegevens. Met deze volgorde kunnen we je aanvraag doelgericht bespreken: eerst product en plek, daarna maatvoering, materiaal, kleur, beglazing, ontwerp en bediening.

Kan dit raam op maat worden aangevraagd?

Ja. Maatwerk is een beschikbare aankoopkeuze. Noteer de maten van de bedoelde opening zorgvuldig en vermeld hoe je hebt gemeten. Wij kunnen die informatie samen met je materiaal-, kleur-, roeden- en raamkrukvoorkeur gebruiken om je aanvraag helder vast te leggen.

Welke materialen zijn beschikbaar?

Je kunt kiezen uit grenenhout, grenenhout met aluminium bekleding, eikenhout en eikenhout met aluminium bekleding. Elke materiaaluitvoering heeft een eigen uitstraling. Neem het gekozen materiaal expliciet op in je aanvraag, zeker wanneer je meerdere ramen voor hetzelfde project bespreekt.

Kan ik een kleur kiezen?

Ja, kleurkeuze behoort tot de beschikbare aankoopkeuzes. Bespreek je gewenste kleur met ons, zodat we die afzonderlijk kunnen vastleggen als onderdeel van de gekozen raamuitvoering.

Is er keuze voor de raamkruk?

Ja, je kunt een raamkruk kiezen. Neem je voorkeur samen met de materiaaluitvoering, kleur en roedenindeling op in je aanvraag. SPILKA en IPA zijn de genoemde merken van het hang- en sluitwerk; de keuze voor een raamkruk leg je afzonderlijk vast.

Welke beglazing wordt toegepast?

De beschikbare beglazing is isolatieglas met een warmtereflecterende coating, een warm-edge-afstandhouder van het type CHR en argongas. De opbouw kan dubbel- of drielaags zijn. Zwarte rubberen beglazingsafdichtingen maken eveneens deel uit van de productspecificatie.

Is het raam CE-gemarkeerd en welke garantie geldt?

Ja, het raam is CE-gemarkeerd. Op het product geldt daarnaast een garantie van vijf jaar.

Kan ik een uitvoering met roeden kiezen?

Ja. Je kunt kiezen voor twee raamvleugels zonder roeden of voor een van de beschikbare patronen met horizontale en verticale roeden. Vermeld de volledige ontwerpbenaming in je aanvraag, zodat het aantal roeden en hun richting duidelijk zijn.

Waar moet ik bij de draairichting rekening mee houden?

Dit product heeft naar buiten draaiende raamvleugels. Daardoor moet de beschikbare ruimte aan de buitenzijde bij jouw situatie passen. Beoordeel de beoogde opening en de directe omgeving daarom vóór je aanvraag en geef relevante omstandigheden duidelijk aan ons door.

Bereid je maatwerkaanvraag voor

Heb je een muuropening, materiaalvoorkeur, kleuridee en gewenste roedenindeling in gedachten? Deel deze gegevens dan met ons, samen met je voorkeur voor de raamkruk. We helpen je om de aanvraag voor jouw 2-vleugelige, naar buiten draaiende raam overzichtelijk te formuleren, zodat de gekozen uitvoering en de maatvoering duidelijk bij je project aansluiten.
