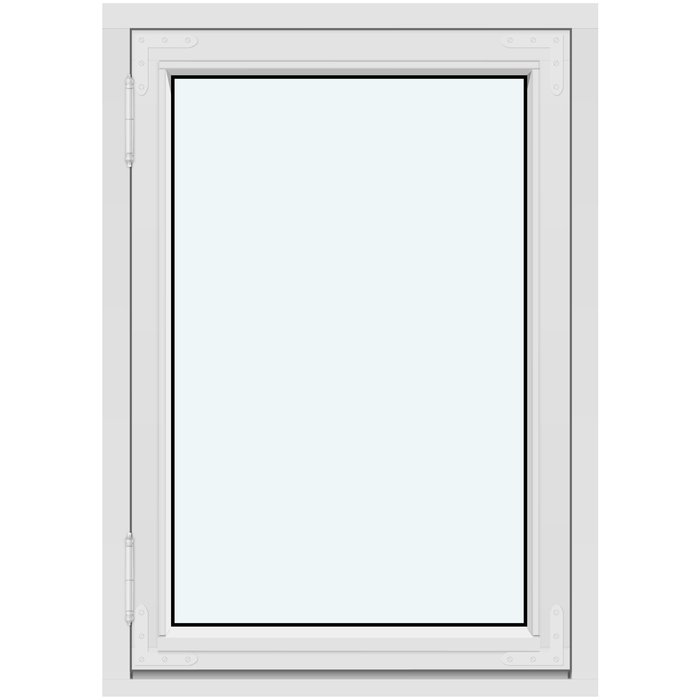

Draairaam in historische stijl, 1-vleugelig, naar buiten draaiend

Een enkelvleugelig historisch draairaam voor ontwerpen op maat

Draairaam in historische stijl, 1-vleugelig, naar buiten draaiend

Kies een uitvoering in grenen of eikenhout en stem maatvoering, kleur, raamkruk, beglazing en roedenpatroon af op je ontwerp. De raamvleugel draait naar buiten en het product is CE-gemarkeerd.

Bediening

Naar buiten draaiende raamvleugel

Materiaal

Grenen of eikenhout

Beglazing

Isolatieglas met warmtereflecterende coating

Conformiteit

CE-gemarkeerd

01

Bediening en dagelijks gebruik

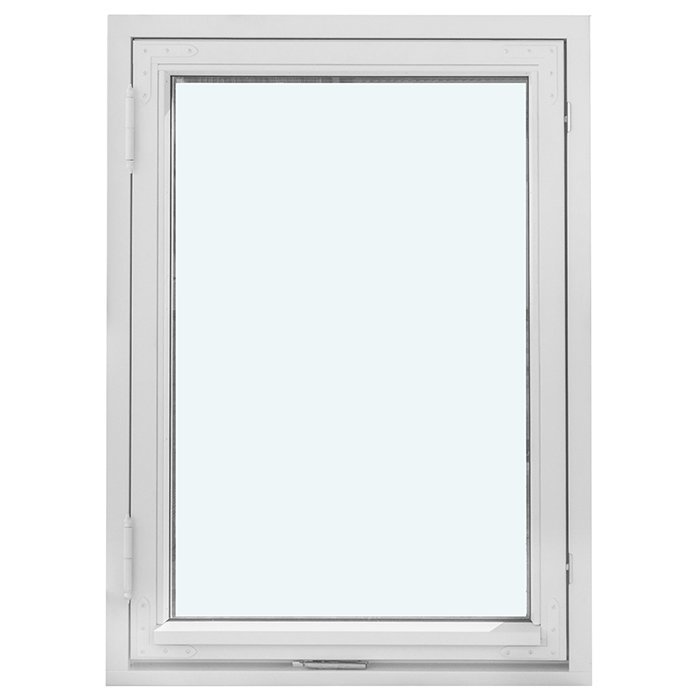

Dit raam heeft één raamvleugel die naar buiten draait. Houd daarom zowel bij het ontwerp als bij het dagelijks gebruik rekening met de ruimte aan de buitenzijde. Controleer of de vleugel vrij kan bewegen ten opzichte van gevelonderdelen, buitenzonwering, hekwerk, begroeiing en andere objecten in de directe omgeving. De enkelvleugelige opbouw maakt het raam geschikt voor projecten waarin één te openen raamdeel binnen het gewenste gevelbeeld past.

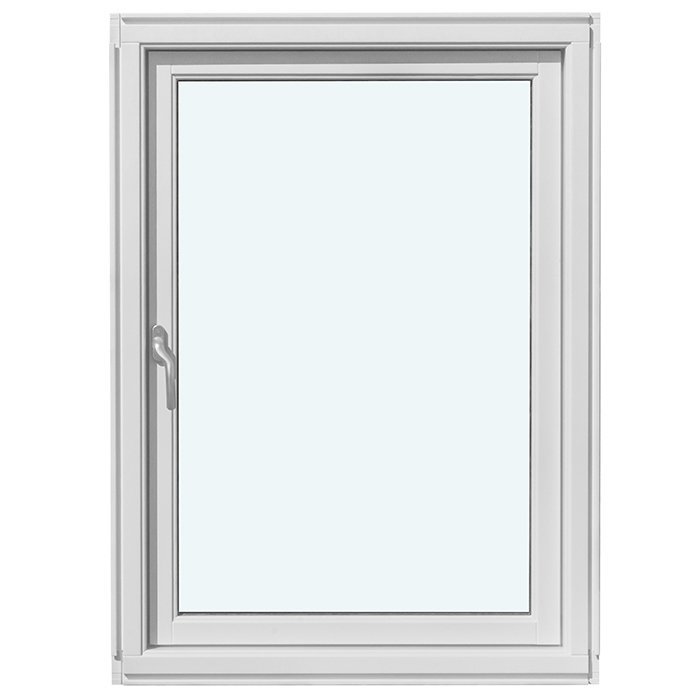

Je bedient de naar buiten draaiende raamvleugel met een raamkruk. De raamkruk behoort tot de beschikbare keuzes en is zowel een praktisch als een zichtbaar onderdeel van de samenstelling. Neem bij je voorkeur de bereikbaarheid vanaf de binnenzijde, het verwachte gebruik en de aansluiting bij ander zichtbaar beslag in de ruimte mee.

Doordat de raamvleugel naar buiten opent, blijft de beweging tijdens het openen buiten het interieur. Dat kan praktisch zijn wanneer zich aan de binnenzijde een vensterbank, werkblad of meubel bij het raam bevindt. Of de gekozen indeling in jouw situatie goed werkt, hangt af van de totale maat, de plaats van de raamkruk en de afstand tot de omliggende onderdelen.

Bedenk vooraf hoe vaak je het raam wilt openen en vanaf welke positie je het bedient. Bij regelmatig gebruik kan de keuze van de raamkruk extra belangrijk zijn; bij een raam dat vooral het gevelbeeld ondersteunt, kan de visuele samenhang met houtsoort, kleur en roedenpatroon meer gewicht krijgen. Bespreek eventuele functionele projecteisen afzonderlijk, zodat de gekozen uitvoering aansluit bij het beoogde gebruik.

02

Constructie, componentmaten en vaste productgegevens

Het houten kozijn heeft een componentmaat van 105 × 57 mm en de raamvleugel een componentmaat van 76 × 65 mm. Deze waarden horen uitsluitend bij de genoemde onderdelen en zijn niet de breedte, hoogte of totale bestelmaat van het complete raam. Voor de montagegaten is een maat van 14 mm opgegeven. Houd deze productgegevens gescheiden van de maten van de opening en de gewenste maatwerkafmetingen.

Het raam wordt uitgevoerd met een isolatieglaselement met twee of drie glasbladen. Beide opbouwen bevatten een warmtereflecterende coating, een warm-edgeafstandhouder van het type CHR en argongas. Het product is CE-gemarkeerd en wordt geleverd met 5 jaar garantie. Stem de gekozen glasopbouw en eventuele aanvullende projecteisen af op de toepassing en de overige onderdelen van het raam.

Voor de houten uitvoering kun je kiezen uit grenen of eikenhout. Maak die keuze in samenhang met het gewenste aanzicht, de kleurafwerking en de omgeving waarin het raam wordt toegepast. Houtsoort en kleur zijn afzonderlijke beslispunten: noteer daarom beide duidelijk in je aanvraag, zodat de gewenste materiaal- en kleurcombinatie als één geheel kan worden besproken.

Voor het hang- en sluitwerk zijn SPILKA en IPA opgegeven. Daarnaast kun je een raamkruk kiezen. Benoem in je aanvraag daarom vooral welke raamkruk je voor ogen hebt en hoe die bij het interieur of ander zichtbaar beslag moet aansluiten. De keuze van de raamkruk staat los van de vermelding van SPILKA en IPA als hang- en sluitwerk.

Maatvoering op maat behoort tot de beschikbare mogelijkheden. Geef voor een maatwerkaanvraag de zorgvuldig gecontroleerde maten van de bedoelde opening door, samen met relevante informatie over aansluitingen en afwerkingslagen. Gebruik de componentmaten van kozijn en raamvleugel niet als vervanging voor deze projectmaten. Een heldere maatnotitie voorkomt verwarring tussen productonderdelen, opening en totale raamafmetingen.

05

De bedoelde opening zorgvuldig beoordelen

Maatvoering op maat begint bij een heldere beoordeling van de opening waarin het raam wordt voorzien. Leg vast of je werkt met een bestaande situatie of een nog te realiseren opening. Meet op meerdere relevante plaatsen en noteer eventuele verschillen, aansluitingen en afwerkingslagen afzonderlijk. De manier waarop een maat wordt opgenomen kan per bouwsituatie verschillen, dus behandel een snelle enkelvoudige meting niet automatisch als definitieve bestelmaat.

Noteer montage- en aansluitdetails afzonderlijk bij de maten van de opening. Zo blijft duidelijk welke gegevens bij de bouwsituatie horen. Als je twijfelt welke maat als uitgangspunt moet dienen, laat de situatie dan projectspecifiek beoordelen voordat je een definitieve samenstelling vastlegt.

Omdat de raamvleugel naar buiten draait, moet je aan de buitenzijde voldoende vrije draairuimte voor de beoogde beweging beoordelen. Kijk daarbij naar blijvende en tijdelijke obstakels, zoals gevelonderdelen, diepe neggen, hekwerk, buitenzonwering, begroeiing of objecten die vlak bij het raam kunnen staan. Controleer de werkelijke bouwsituatie en de gekozen maatvoering voordat je de samenstelling vastlegt.

Let daarnaast op aangrenzende delen van de gevel. Bij een hoek, een verspringende gevel of dicht bij elkaar geplaatste openingen kan de beschikbare draairuimte anders uitpakken dan bij een vlakke, vrije gevel. Neem ook de bereikbaarheid van de raamkruk vanaf de binnenzijde mee. Beoordeel de benodigde vrije afstand voor de buitenwaartse beweging altijd aan de hand van de werkelijke situatie en de gekozen maatvoering.

Een bruikbare maatnotitie bevat de gemeten waarden, de plaats van iedere meting en een korte aanduiding van de aangrenzende constructie. Foto’s kunnen bij je eigen voorbereiding helpen om de situatie terug te vinden, maar zij vervangen nauwkeurige maatgegevens niet. Door opening, aansluitingen en vrije beweging als afzonderlijke aandachtspunten te behandelen, ontstaat een betrouwbaarder vertrekpunt voor de maatwerkbespreking.

06

Visuele compositie, hout, kleur en raamkruk

Het visuele karakter van dit raam ontstaat uit het samenspel van de enkele raamvleugel, de roedenindeling, de houtsoort, de kleur en de raamkruk. De historische stijl kan aansluiten bij uiteenlopende gevelconcepten waarin traditionele raamverdelingen of houten details een rol spelen. Beoordeel iedere keuze daarom niet alleen afzonderlijk, maar ook op haar relatie met bestaande ramen, deuren en ander houtwerk.

Grenen en eikenhout zijn de beschikbare materiaalkeuzes. Kies de houtsoort als onderdeel van het gewenste totaalbeeld en bepaal vervolgens welke kleur daarbij past. Omdat houtsoort en kleur afzonderlijk te kiezen zijn, kun je materiaal en afwerking gericht op elkaar afstemmen. Vermeld beide keuzes duidelijk wanneer je een offerte of productsamenstelling aanvraagt.

Met de kleur kun je het raam laten aansluiten bij aangrenzend houtwerk of juist als herkenbaar element in de gevel gebruiken. Lichtinval, omliggende materialen en de gekozen roedenverdeling beïnvloeden hoe de kleur wordt ervaren. Als een nauwkeurige aansluiting belangrijk is, voeg dan een duidelijke kleurreferentie toe aan je aanvraag en beschrijf met welke bestaande onderdelen het raam moet combineren.

Ook de raamkruk is een beschikbare keuze en speelt mee in het binnenaanzicht. Kijk bij je voorkeur naar de relatie met ander zichtbaar beslag en naar de manier waarop je het raam dagelijks wilt bedienen. SPILKA en IPA zijn opgegeven voor het hang- en sluitwerk; de gewenste raamkruk geef je als afzonderlijke keuze door.

Breng voor de visuele afstemming eerst bestaande lijnen en kleuren rond de opening in kaart. Vergelijk daarna de beschikbare roedenpatronen in de gekozen maat en leg grenen of eikenhout, kleur en raamkruk als afzonderlijke keuzes vast. Zo blijft duidelijk welke beslissingen het gevelbeeld bepalen en hoe de raamkruk bij het binnenaanzicht en ander zichtbaar beslag aansluit.

07

Verwante producttypen binnen de collectie

Soms sluit een ander producttype beter aan bij de gewenste raamverdeling, bediening of bouwsituatie. Binnen de collectie kun je onder meer vergelijken met een historisch draairaam met twee vleugels, combinaties van een vast raamdeel en een naar buiten draaiende vleugel, tuimel- en taatsramen en buitendraaiende terrasdeuren. Beoordeel elk alternatief aan de hand van zijn eigen materialen, beglazing, bediening en ontwerppatronen.

Een historisch draairaam met twee vleugels biedt een andere gevelcompositie dan dit enkelvleugelige model, terwijl de verwante kombi-draairamen een vast raamdeel met een te openen vleugel combineren. Bij de kombi-uitvoeringen zijn verschillende roedenpatronen beschikbaar. De niet-historische kombi-uitvoering is daarnaast verkrijgbaar in grenen of eikenhout, met of zonder aluminiumbekleding; de historische variant wordt uitgevoerd in grenen of eikenhout.

Voor een daktoepassing is er een tuimeldakraam van grenenhout met aluminiumbekleding. Dit raam heeft isolatieglas met twee glasbladen en wordt bediend met een handgreep aan de onderzijde. De verticale taatsramen vormen een andere categorie: deze zijn er met één of twee vleugels en kunnen in grenen of eikenhout worden uitgevoerd, met of zonder aluminiumbekleding.

Wanneer je een doorgang naar buiten zoekt in plaats van een raam, kun je de buitendraaiende terrasdeuren bekijken. De enkelvleugelige modellen zijn verkrijgbaar in een reguliere en een historische uitvoering, met ontwerpen die glas, roeden en bij bepaalde patronen een paneel combineren. Voor deze deuren is ASSA-hang- en sluitwerk met een 3-puntssluiting opgegeven.

Gebruik de verwante producten om eerst het juiste producttype te bepalen en vergelijk daarna de bediening, materiaalopties, beglazing en beschikbare ontwerpen. Zo voorkom je dat je een raam alleen op stijl kiest terwijl een andere vleugelindeling, daktoepassing, taatsbeweging of terrasdeur functioneel beter bij je project past. Bekijk deze verwante producten: Draairaam in historische stijl, 2-vleugelig, naar buiten draaiend, Kombi-draairaam, naar buiten draaiend, Kombi-draairaam in historische stijl, naar buiten draaiend, Tuimeldakraam, Verticaal taatsraam, 1-vleugelig, naar buiten openend, Verticaal taatsraam, 2-vleugelig, naar buiten openend, Enkelvleugelige buitendraaiende terrasdeuren, Enkelvleugelige buitendraaiende terrasdeuren in historische stijl.

08

Je aanvraag kort en volledig voorbereiden

Begin je aanvraag met de volledige productnaam: “Draairaam in historische stijl, 1-vleugelig, naar buiten draaiend”. Daarmee is direct duidelijk dat je de enkelvleugelige uitvoering bedoelt. Voeg vervolgens de gecontroleerde maten van de opening, de gewenste maatwerkafmetingen en een korte beschrijving van de bouwsituatie toe. Vermeld ook relevante aansluitingen en obstakels die de buitenwaartse beweging kunnen beïnvloeden.

Kies daarna de houtsoort: grenen of eikenhout. Noteer de gewenste kleur als afzonderlijke keuze en voeg eventueel een kleurreferentie toe wanneer het raam op bestaand houtwerk of andere gevelelementen moet aansluiten. Door houtsoort en kleur apart te benoemen, blijft duidelijk welke combinatie van materiaal en afwerking je voor ogen hebt.

Leg vervolgens vast of je een isolatieglaselement met twee of drie glasbladen wilt. Beide opbouwen bevatten een warmtereflecterende coating, een CHR-warm-edgeafstandhouder en argongas. Vermeld eventuele projectspecifieke eisen naast deze keuze, zodat de beglazing als onderdeel van de complete raamsamenstelling kan worden besproken.

Gebruik voor de roedenindeling de volledige naam van het gekozen patroon en schrijf niet alleen “met roeden”. Geef ook je voorkeur voor de raamkruk door en beschrijf zo nodig hoe die moet aansluiten bij ander zichtbaar beslag. SPILKA en IPA horen bij het opgegeven hang- en sluitwerk en hoeven niet als keuzelijst voor de raamkruk te worden behandeld.

Controleer ten slotte of je aanvraag alle hoofdpunten bevat: productnaam, maatgegevens, bouwsituatie, houtsoort, kleur, beglazing, roedenpatroon en raamkruk. Voeg relevante aansluitdetails toe en controleer of aan de buitenzijde voldoende ruimte beschikbaar is voor de draaiende vleugel. Met één compacte samenvatting van deze keuzes kan de gewenste maatwerkuitvoering efficiënt en in de juiste context worden besproken.

Kan dit raam op maat worden samengesteld?

Ja. Maatvoering op maat behoort tot de beschikbare keuzes. Geef bij je aanvraag de zorgvuldig gecontroleerde maten van de opening en relevante aansluitdetails door. De componentmaat van het kozijn is 105 × 57 mm en die van de raamvleugel 76 × 65 mm; deze waarden zijn niet de totale maat van het raam of de opening.

Kan ik een raamkruk kiezen?

Ja. De raamkruk behoort tot de beschikbare keuzes. Geef aan welke uitstraling en bediening je voor ogen hebt en hoe de kruk moet aansluiten bij ander zichtbaar beslag. SPILKA en IPA zijn opgegeven voor het hang- en sluitwerk en staan los van je keuze voor de raamkruk.

Waar moet ik rekening mee houden bij de buitenwaartse opening?

Controleer aan de buitenzijde of de raamvleugel vrij kan bewegen. Let onder meer op gevelonderdelen, neggen, hekwerk, buitenzonwering, begroeiing en nabijgelegen objecten. Neem ook hoeken, verspringingen en aangrenzende openingen mee wanneer je de benodigde draairuimte voor jouw situatie beoordeelt.

Welke beglazing is beschikbaar?

Je kunt kiezen voor een isolatieglaselement met twee of drie glasbladen. De glasopbouw bevat een warmtereflecterende coating, een warm-edgeafstandhouder van het type CHR en argongas. De beglazingsafdichtingen zijn uitgevoerd in zwart rubber.

Uit welke roedenpatronen kan ik kiezen?

Er is een uitvoering zonder roeden en er zijn patronen met horizontale, verticale of gecombineerde roeden. De uitgebreidere ontwerpen hebben één horizontale roede met twee of drie verticale roeden, of twee horizontale roeden met één verticale roede. Gebruik in je aanvraag de volledige naam van de gewenste indeling.

Wat betekent de CE-markering voor mijn project?

Het raam is CE-gemarkeerd. Neem daarnaast altijd de eisen van je eigen bouwproject, de gekozen productsamenstelling en de aansluiting op de opening mee. De CE-markering vervangt geen beoordeling van projectspecifieke eisen.

Welke verwante producten kan ik vergelijken?

Je kunt onder meer vergelijken met een historisch draairaam met twee vleugels, een kombi-draairaam met een vast en een te openen deel, een tuimeldakraam, verticale taatsramen en buitendraaiende terrasdeuren. Vergelijk de eigen bediening, materialen, beglazing en ontwerppatronen van elk product met de behoeften van je project.

Hoe onderhoud ik het houten raam?

Stem het onderhoud af op de gekozen houtsoort, kleurafwerking, blootstelling en gebruikssituatie. Reinig en onderhoud het raam met producten die geschikt zijn voor de uiteindelijke afwerking en volg de bijbehorende onderhoudsaanwijzingen. Controleer de conditie regelmatig, zodat je het onderhoud kunt aanpassen aan de omstandigheden.

Stel je historische draairaam zorgvuldig samen

Vertel ons welke maatvoering, houtsoort, beglazing, roedenindeling, kleur en raamkruk je voor ogen hebt. Voeg de gegevens van de bestaande of geplande opening toe en vermeld relevante aansluitdetails. Zo kunnen we je aanvraag voor dit naar buiten draaiende historische raam helder en volledig bespreken.
