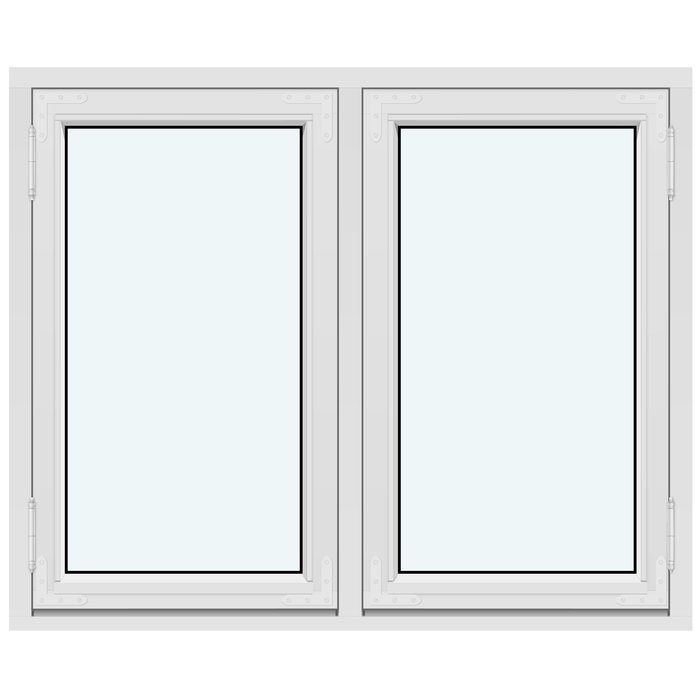

Draairaam in historische stijl, 2-vleugelig, naar buiten draaiend

Een tweevleugelig houten draairaam met historische lijnvoering

Draairaam in historische stijl, 2-vleugelig, naar buiten draaiend

Combineer de naar buiten draaiende werking met maatwerkafmetingen, een passende houtsoort, isolatieglas, een benoemde roedenindeling, kleurkeuze en een raamgreep naar voorkeur.

Openingsfunctie

Twee naar buiten draaiende raamvleugels

Houtsoort

Grenenhout of eikenhout

Beglazing

Isolatieglas met warmtereflecterende coating

Conformiteit

CE-gemarkeerd

01

Naar buiten draaien in het dagelijks gebruik

Dit raam bestaat uit twee raamvleugels die naar buiten draaien. Daardoor blijft bij het openen binnen ruimte vrij, terwijl aan de buitenzijde voldoende bewegingsruimte voor de vleugels nodig is. Met maatwerkafmetingen stem je het complete raam af op de beoogde opening. Beoordeel de compositie bij voorkeur in een aanzicht op maat, zodat de raamverdeling, roeden en aansluiting op de gevel als één geheel zichtbaar worden.

Bij regelmatig gebruik helpt een vaste, rustige bedieningsroutine. Bedien de raamgreep bewust, begeleid de vleugel tijdens het bewegen en controleer vóór het sluiten of niets de sluitlijn belemmert. Vermijd forceren wanneer een vleugel niet beweegt zoals verwacht. Een merkbare verandering in de bediening is een praktisch signaal om eerst te kijken naar vuil, een zichtbaar obstakel of een onderdeel dat aandacht nodig heeft, in plaats van extra kracht toe te passen.

De keuze van de raamgreep geeft je ruimte om bediening en uitstraling op het project af te stemmen. Let op een prettige bereikbaarheid en op de samenhang met zichtbare onderdelen in het interieur. Voor het hang- en sluitwerk zijn SPILKA en IPA gespecificeerd. Leg de gewenste raamgreep samen met de maatvoering, houtsoort, kleur en roedenindeling vast, zodat de functionele en visuele keuzes duidelijk bij elkaar staan.

Hout vraagt om onderhoud dat past bij een natuurlijk materiaal en de gekozen afwerking. Houd zichtbare oppervlakken schoon met een zachte, geschikte methode en controleer periodiek de afwerking, aansluitingen en bewegende delen. Gebruik geen scherpe hulpmiddelen of agressieve reinigingsmiddelen die hout, glas, rubberen afdichtingen of beslag kunnen beschadigen. Zorgvuldig openen en sluiten en tijdige aandacht voor vuil of slijtage helpen om het raam prettig in gebruik te houden.

02

Constructie, componentmaten en vastgelegde productgegevens

De constructie is uitgevoerd in hout. Voor de houtsoort kun je kiezen tussen grenenhout en eikenhout. Beide houtsoorten hebben een eigen natuurlijk karakter en kunnen tekening en variatie tonen, waardoor het materiaal niet overal volledig uniform hoeft te ogen. Daarnaast is er een afzonderlijke kleurkeuze beschikbaar. Beoordeel houtsoort en kleur samen als onderdelen van het gewenste totaalbeeld, zonder te veronderstellen dat de ene keuze de andere bepaalt.

De benoemde componentmaten zijn als volgt: het kozijn heeft een maat van 105 × 57 mm en de raamvleugel heeft een maat van 76 × 65 mm. Dit zijn maten van de genoemde onderdelen. Ze mogen niet zonder meer als diepte, breedte of hoogte van het complete raam worden gelezen. De uiteindelijke buitenmaten volgen uit de maatwerkafmetingen die voor de beoogde opening worden vastgelegd. Voor de montagegaten is een maat van 14 mm opgegeven.

Het raam heeft een garantie van vijf jaar en is CE-gemarkeerd. Deze gegevens horen bij het product als geheel, maar vervangen geen nauwkeurige omschrijving van de gekozen uitvoering. Leg daarom naast de maatvoering ook de houtsoort, beglazing, roedenindeling, kleur en raamgreep vast. Zo ontstaat een projectspecificatie waarin zowel de algemene productgegevens als de keuzes voor jouw raam herkenbaar bij elkaar staan.

De maatgegevens van kozijn en vleugel zijn vooral nuttig om de opbouw te begrijpen en om technische afstemming gericht te voeren. Gebruik ze niet als vervanging voor de maatvoering van de complete opening of voor projectgebonden aansluitdetails. Wanneer je bestaande tekeningen gebruikt, vermeld dan duidelijk welke lijnen het raam, de opening en aangrenzende bouwdelen voorstellen. Een eenvoudige legenda voorkomt dat componentmaten en totale projectmaten door elkaar worden gehaald.

05

De beoogde raamopening zorgvuldig beoordelen

Een naar buiten draaiend raam moet passen bij de fysieke situatie rond de beoogde opening. Controleer daarom zowel de opening zelf als de ruimte waar de raamvleugels tijdens het openen doorheen bewegen. Denk aan uitstekende geveldelen, buitenzonwering, balustrades, planten, leidingen, verlichting en andere vaste of verplaatsbare elementen. Ook onderdelen die op een eerste foto buiten beeld vallen, kunnen invloed hebben op de beschikbare openingsruimte.

Meet de opening op meerdere plaatsen en leg vast welke maat als uitgangspunt wordt gebruikt. Controleer of randen recht en hoeken logisch te interpreteren zijn, zeker bij bestaande gebouwen waar oppervlakken kunnen afwijken. Noteer bovendien waar je hebt gemeten. Een getal zonder meetpunten of schets kan gemakkelijk anders worden gelezen dan bedoeld. Maatwerkafmetingen zijn beschikbaar, maar een zorgvuldige opname blijft nodig om de aanvraag goed te definiëren.

Bekijk vervolgens de binnen- en buitenzijde als samenhangend geheel. Aan de binnenzijde zijn bereikbaarheid en een logische positie van de raamgreep relevante gebruiksoverwegingen. Aan de buitenzijde is de vrije bewegingszone van belang. Houd rekening met objecten die slechts tijdelijk aanwezig lijken, maar in het dagelijkse gebruik regelmatig terugkeren. Zo beoordeel je niet alleen een lege opening, maar de werkelijke situatie waarin het raam wordt gebruikt.

Bij vervanging van een bestaand raam is het nuttig om niet automatisch de zichtbare maat van het oude onderdeel over te nemen. Leg afzonderlijk vast wat tot het bestaande kozijn, de bouwkundige opening en de omliggende afwerking behoort. Foto’s recht van voren en duidelijke detailbeelden kunnen helpen om aansluitingen te bespreken. Voeg een herkenbare maataanduiding toe wanneer de schaal op een afbeelding anders niet duidelijk is.

Rond deze beoordeling af voordat je kleur, raamgreep en roedenindeling definitief als totaalbeeld vastlegt. De opening bepaalt immers het kader waarbinnen de compositie wordt uitgewerkt. Door maatvoering, draairichting en beschikbare bewegingszone eerst helder te maken, kun je de esthetische keuzes daarna op een concreet raamformaat beoordelen in plaats van op een algemene voorbeeldverhouding.

06

Kleur, hout en lijnvoering als visuele compositie

De visuele identiteit van dit raam ontstaat uit de combinatie van houtsoort, kleur, vleugelverdeling, roeden en glas. Geen van die onderdelen staat volledig op zichzelf. Een kleur kan bijvoorbeeld rustig aansluiten bij de gevel of juist een duidelijk contrast vormen, terwijl dezelfde kleur bij een andere roedenindeling een ander ritme benadrukt. Gebruik de beschikbare kleurkeuze daarom als onderdeel van de totale compositie en niet als los decoratief detail.

Grenenhout en eikenhout hebben elk een eigen natuurlijk karakter. De gekozen afwerking en kleur beïnvloeden hoeveel daarvan in het uiteindelijke beeld naar voren komt. Verwacht bij echt hout geen industriële gelijkmatigheid in elke vezel of tekening. Natuurlijke variatie hoort bij het materiaal. Als een specifieke visuele richting belangrijk is, beschrijf dan het gewenste totaalbeeld zonder een identieke houttekening voor afzonderlijke onderdelen te veronderstellen.

De roedenindeling draagt bij aan het ritme van het raam en de samenhang met de gevel. Vergelijk de beschikbare ontwerpen daarom op basis van hun officiële namen en beoordeel de lijnvoering bij voorkeur in een aanzicht op maat. Zo kun je de gekozen verdeling gericht afstemmen op terugkerende lijnen in aangrenzende ramen en andere gevelelementen.

Voor een gevel met veel bestaande detaillering kan een terughoudende kleurkeuze de raamverdeling visueel verbinden met de omgeving. In een eenvoudiger gevel kan de kleur juist helpen om het historische karakter leesbaar te maken. Dit zijn mogelijke ontwerpoverwegingen, geen beloofde effecten. Bekijk waar mogelijk de gekozen kleur samen met de omliggende materialen en onder relevante lichtomstandigheden, omdat kleurbeleving door de directe omgeving wordt beïnvloed.

De raamgreep is eveneens een zichtbaar en functioneel onderdeel waarvoor een keuze beschikbaar is. Stem die bij voorkeur af op het interieurbeeld, de bereikbaarheid en de overige zichtbare elementen rond het raam. Noteer de gekozen greep duidelijk samen met de kleur, houtsoort en het roedenontwerp, zodat de visuele keuzes als één samenhangende specificatie kunnen worden beoordeeld.

07

Andere raamfuncties en buitendraaiende terrasdeuren

Niet iedere opening binnen een woning of gevel vraagt om dezelfde raamfunctie. Naast dit historische tweevleugelige draairaam omvat de gerelateerde selectie onder meer combinatie-elementen, tuimeldakramen, verticaal taatsende ramen, naar binnen openende ramen en buitendraaiende terrasdeuren. Vergelijk eerst de gewenste bediening en toepassing en stem daarna materialen, beglazing en lijnvoering op het bredere ontwerp af.

Voor een gevelvlak waarin een te openen deel naast een vast beglaasd deel gewenst is, kan het historische combinatie-element een passende richting zijn. De beschikbare ontwerpen combineren één vast raamdeel met één naar buiten draaiende raamvleugel en bieden verschillende roedenverdelingen. Net als bij dit tweevleugelige raam zijn grenenhout en eikenhout beschikbaar, evenals twee- of drielaags isolatieglas, maatwerkafmetingen, kleurkeuze en een keuze voor de raamgreep.

Voor een dakopening is er een tuimeldakraam dat met een handgreep aan de onderzijde wordt geopend. Dit type is uitgevoerd in grenenhout met aluminiumbekleding en heeft tweelaags isolatieglas. Voor verticale gevelopeningen zijn daarnaast enkel- en tweevleugelige taatsramen beschikbaar die naar buiten openen. Deze kunnen worden uitgevoerd in grenenhout of eikenhout, met of zonder aluminiumbekleding, en met twee- of drielaags isolatieglas.

Wanneer naar binnen openen beter past bij de beschikbare ruimte, kun je ook enkel- en tweevleugelige ramen met een draaikiepfunctie bekijken. Deze modellen zijn verkrijgbaar in grenenhout of eikenhout, eventueel met aluminiumbekleding, en hebben siliconen glasafdichtingen en beslag van Roto Frank. De ontwerpvarianten omvatten uitvoeringen met en zonder roeden; bij het tweevleugelige model zijn ook composities met vaste beglaasde delen opgenomen.

Voor een doorgang naar buiten zijn enkelvleugelige, buitendraaiende terrasdeuren een afzonderlijke productcategorie. De reguliere uitvoering is beschikbaar in grenenhout of eikenhout, met of zonder aluminiumbekleding; de historische uitvoering wordt aangeboden in grenenhout of eikenhout. Beide gebruiken twee- of drielaags isolatieglas en ASSA-hang- en sluitwerk met driepuntssluiting. Vergelijk bij alle gerelateerde producten de openingsfunctie, beschikbare ruimte, materiaaluitvoering en lijnverdeling per opening voordat je de kleur en greep als verbindende ontwerpelementen kiest. Kombi-draairaam in historische stijl, naar buiten draaiend, Tuimeldakraam, Verticaal taatsraam, 1-vleugelig, naar buiten openend, Verticaal taatsraam, 2-vleugelig, naar buiten openend, 1-vleugelig raam, naar binnen openend, 2-vleugelig raam, naar binnen openend, Enkelvleugelige buitendraaiende terrasdeuren, Enkelvleugelige buitendraaiende terrasdeuren in historische stijl.

08

Je aanvraag stap voor stap voorbereiden

Begin met een korte projectomschrijving. Noteer waar het raam wordt toegepast, of het om een nieuw onderdeel of vervanging gaat en welk architectonisch beeld je wilt ondersteunen. Houd de beschrijving feitelijk. Een zin over de gevel en het gewenste historische karakter geeft context, terwijl de concrete keuzes in afzonderlijke regels kunnen worden vastgelegd.

Voeg daarna de maatwerkafmetingen toe met een eenvoudige, leesbare schets. Geef aan welke meetpunten zijn gebruikt en markeer de binnen- en buitenzijde. Vermeld ook zichtbare bijzonderheden van de aansluiting. Wanneer je foto’s gebruikt, kies dan beelden waarop de volledige opening en relevante details goed van elkaar te onderscheiden zijn. Een recht vooraanzicht helpt bij het bespreken van verhoudingen.

Leg vervolgens de materiaal- en glaskeuzes vast. Noteer grenenhout of eikenhout en vermeld welke beschikbare isolatieglasopbouw je bedoelt. Gebruik voor de lijnverdeling exact de officiële naam van het gekozen roedenontwerp. Zo blijven materiaal, beglazing en compositie afzonderlijke controlepunten en hoeft één algemene stijlbeschrijving niet meerdere keuzes tegelijk te vertegenwoordigen.

Vul de visuele keuzes aan met de gewenste kleur en je voorkeur voor de raamgreep. Als aansluiting op bestaande onderdelen belangrijk is, voeg dan een duidelijke referentie toe voor de beoogde uitstraling. Beschrijf wat je wilt afstemmen, zoals de algemene kleurindruk of lijnvoering, zonder te veronderstellen dat een foto op elk scherm of onder elk licht exact hetzelfde wordt weergegeven.

Controleer tot slot of termen consequent zijn gebruikt en of schetsen overeenkomen met de geschreven keuzes. Vermeld bij eventuele aanvullingen duidelijk op welk onderdeel van de aanvraag ze betrekking hebben. Met zo’n compacte, gestructureerde aanvraag kunnen we je project gerichter bespreken en blijft voor alle betrokkenen duidelijk welke uitvoering je voor ogen hebt.

Kan dit raam op maat worden samengesteld?

Ja. Je kunt maatwerkafmetingen voor je project opgeven. Meet de beoogde opening zorgvuldig en noteer hoe de maten zijn bepaald. Vermeld ook relevante aansluitingen en bijzonderheden, zodat je aanvraag inhoudelijk duidelijk en controleerbaar is.

Uit welke houtsoorten kan ik kiezen?

Je kunt kiezen voor grenenhout of eikenhout. Beide zijn echte houtsoorten met een eigen uitstraling en natuurlijke variatie. Baseer je keuze op het gewenste architectonische beeld, de beoogde afwerking en je voorkeur voor het karakter van het hout.

Is een kleurkeuze mogelijk?

Ja. Er is kleurkeuze beschikbaar. De gekozen kleur bepaalt samen met de houtsoort, raamverdeling en gevelmaterialen hoe nadrukkelijk of juist rustig het raam in de architectuur overkomt. Geef de gewenste kleur daarom duidelijk aan in je aanvraag.

Kan ik een raamgreep kiezen?

Ja. Je kunt een raamgreep kiezen en deze afstemmen op de gewenste uitstraling en bereikbaarheid. Voor het hang- en sluitwerk zijn SPILKA en IPA gespecificeerd. Vermeld de gewenste greep duidelijk in je aanvraag, samen met de overige keuzes voor het raam.

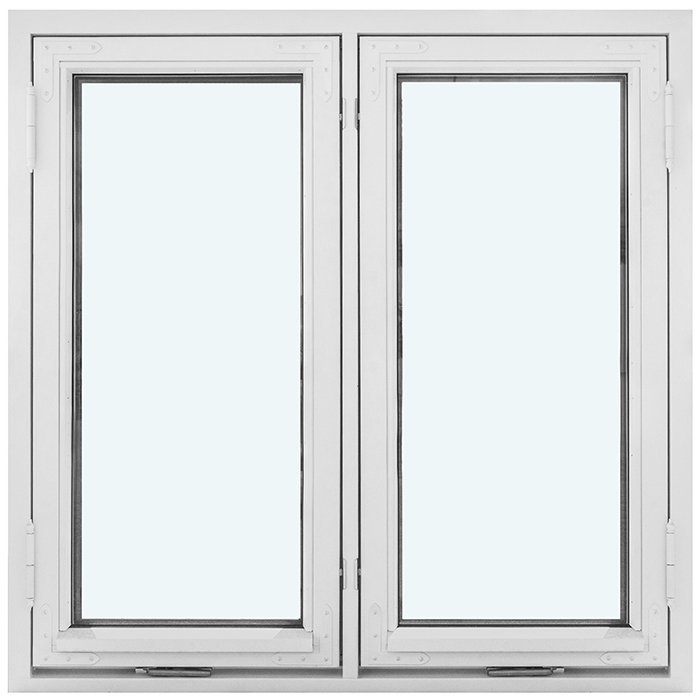

Welke roedenindelingen zijn beschikbaar?

Je kunt kiezen voor twee raamvleugels zonder roeden, voor een indeling met één of twee horizontale roeden, voor één verticale roede of voor verschillende combinaties van horizontale en verticale roeden. Gebruik in je aanvraag de volledige naam van het gekozen ontwerp en beoordeel de lijnvoering bij voorkeur in een aanzicht op maat.

Welke beglazing wordt toegepast?

Het raam wordt uitgevoerd met twee- of drielaags isolatieglas. De glasopbouw omvat een warmtereflecterende coating, een warm-edge-afstandhouder van het type CHR en argongas. De beglazingsafdichtingen zijn van zwart rubber. Leg de gewenste glasopbouw samen met de maatvoering en roedenindeling vast.

Heeft het raam garantie?

Ja. Voor dit product geldt een garantie van vijf jaar. Bewaar de definitieve productspecificatie en de gegevens van je gekozen uitvoering bij je projectdocumentatie, zodat houtsoort, beglazing, roedenindeling, kleur en overige keuzes later eenvoudig terug te vinden zijn.

Welke informatie is nuttig voor een gerichte aanvraag?

Begin met de maatvoering en controleer of naar buiten draaien bij de beoogde opening past. Kies vervolgens houtsoort, beglazing, roedenindeling, kleur en raamgreep. Voeg duidelijke aanzichten of foto’s toe wanneer bestaande gevelverhoudingen of aangrenzende onderdelen relevant zijn.

Stel je historische draairaam zorgvuldig samen

Heb je de maatvoering, gewenste roedenindeling, houtsoort, beglazing, kleur en voorkeur voor de raamgreep bij de hand? Deel dan je projectgegevens met ons. We helpen je de gekozen uitvoering helder vast te leggen, zodat de aanvraag aansluit bij de architectuur van het gebouw, de beoogde raamopening en de manier waarop je het raam wilt gebruiken.
