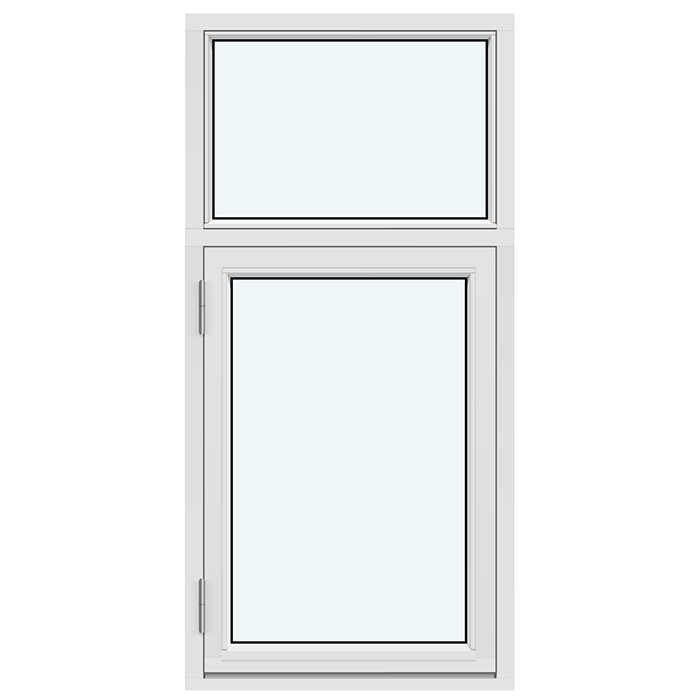

Kombi-draairaam, naar buiten draaiend

Vast glas en een te openen vleugel in één raamontwerp

Kombi-draairaam, naar buiten draaiend

Een op maat gemaakt kombi-draairaam met een vast beglaasd deel, een naar buiten openende raamvleugel en keuze uit houtsoorten, aluminium bekleding, kleur, handgreep, isolatieglas en ondersteunde roedenpatronen.

Uitvoering

Vast beglaasd deel met naar buiten openende raamvleugel

Materiaal

Grenenhout of eikenhout, met of zonder aluminium bekleding

Beglazing

2- of 3-laags isolatieglas met argongas

Garantie

Vijf jaar garantie

01

Naar buiten openen in het dagelijks gebruik

De raamvleugel van dit kombi-draairaam opent naar buiten, terwijl het andere raamdeel vast beglaasd blijft. Dat maakt de werking direct herkenbaar: u opent alleen de vleugel en het vaste deel behoudt zijn functie als permanent beglaasd vlak. Deze samenstelling kan aantrekkelijk zijn wanneer u binnen niet wilt dat een geopende vleugel de ruimte in draait. Het raamtype is daarmee duidelijk anders dan een naar binnen openend raam, maar het is belangrijk om die keuze te baseren op de werkelijke situatie rondom de gevelopening.

Omdat de vleugel naar buiten beweegt, verdient de beschikbare ruimte aan de buitenzijde aandacht. Controleer of de beoogde plaats vrij blijft van onderdelen of objecten die de beweging kunnen hinderen. Denk daarbij niet alleen aan de volledig geopende toestand, maar ook aan de route die de vleugel tijdens het openen aflegt. De vereiste vrije ruimte hangt samen met de maatvoering en de plaatselijke situatie. Een zorgvuldige beoordeling vooraf helpt om de gekozen raamafmeting en de praktische omgeving goed op elkaar af te stemmen.

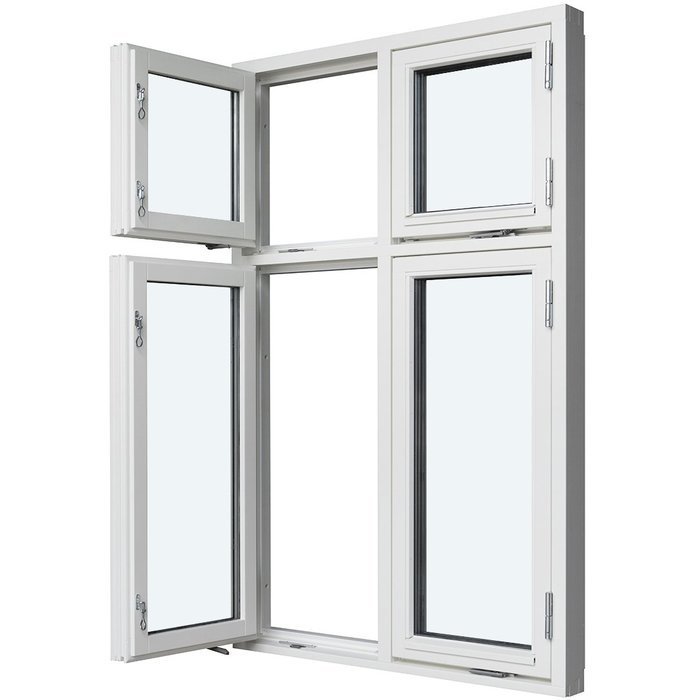

De combinatie van vast glas en een te openen vleugel geeft beide delen een eigen rol binnen hetzelfde raam. Bij het kiezen van een roedenpatroon kunt u die tweedeling rustig laten spreken of juist visueel verbinden. Een uitvoering zonder roeden legt de nadruk op de beglaasde vlakken, terwijl herhaalde verticale of horizontale lijnen meer ritme kunnen geven. Welke benadering het beste werkt, hangt af van de gevelindeling en de omliggende kozijnen; de openingsrichting zelf blijft bij dit product naar buiten gericht.

De bediening is gekoppeld aan hang- en sluitwerk van SPILKA en IPA. Omdat een handgreepkeuze beschikbaar is, kunt u dit bedieningsdetail meenemen in de productsamenstelling. Kijk daarbij niet uitsluitend naar kleur of vorm, maar ook naar de samenhang met andere zichtbare raam- en deurbeslagen in het project. Zo wordt de handgreep een bewust onderdeel van het totaalbeeld in plaats van een los gekozen accessoire.

02

Houtsoorten, aluminium bekleding en profielmaten

Voor het Kombi-draairaam, naar buiten draaiend zijn vier materiaaluitvoeringen beschikbaar: grenenhout, grenenhout met aluminium bekleding, eikenhout en eikenhout met aluminium bekleding. Grenenhout en eikenhout hebben ieder een eigen natuurlijke tekening en uitstraling. De keuze voor aluminium bekleding voegt een ander materiaal toe aan de beklede uitvoering. Bepaal daarom vooraf of u een volledig houten raambeeld zoekt of juist een houtsoort wilt combineren met aluminium bekleding.

De materiaalkeuze is ook relevant voor de opgegeven componentmaten. Het kozijn meet 105 x 57 mm; bij de uitvoering met aluminium bekleding is dat 115 x 57 mm. De raamvleugel meet 76 x 65 mm en heeft met aluminium bekleding een maat van 86 x 65 mm. Dit zijn maten van het kozijn en de raamvleugel, niet de totale breedte en hoogte van het complete raam. Houd deze waarden daarom gescheiden van de maatwerkafmetingen die u voor uw raam opgeeft.

Het raam heeft montagegaten van 14 mm. Deze productmaat is nuttig bij de technische afstemming, maar staat los van de totale bestelmaat en de afmetingen van kozijn en raamvleugel. Leg daarom duidelijk vast op welke maat iedere waarde betrekking heeft. Dat voorkomt dat een profielmaat, montagegatmaat of gevelopeningsmaat per ongeluk als een andere maatsoort wordt behandeld. Voor een aanvraag is vooral een ondubbelzinnige maatopgave van de gewenste raamafmeting belangrijk.

Dit raam is CE-gemarkeerd. Op het product geldt daarnaast onze garantie van vijf jaar. Gebruik deze gegevens samen met de gekozen materiaaluitvoering, beglazing en maatvoering om het product als geheel te beoordelen. De materiaalvariant met aluminium bekleding heeft andere opgegeven componentmaten dan de volledig houten variant, waardoor het verstandig is de materiaalkeuze vast te leggen voordat alle aansluitende details definitief worden bepaald.

05

Maatwerk voorbereiden voor uw gevelopening

Dit kombi-draairaam wordt op maat gemaakt. Begin daarom met een duidelijke inventarisatie van de beoogde raampositie en noteer breedte en hoogte volgens één consequent maatprincipe. Vermeld expliciet wat de opgegeven maten voorstellen, zodat er geen verwarring ontstaat tussen de gevelopening, de gewenste buitenmaat van het raam en de afzonderlijke componentmaten. Een eenvoudige schets met herkenbare maatlabels kan de schriftelijke opgave ondersteunen.

Leg bij meerdere raamposities per opening vast welk product, welke maat en welk patroon bedoeld zijn. Geef iedere positie desgewenst een eigen herkenbare aanduiding en gebruik diezelfde aanduiding in uw aanvraag. Dit is vooral nuttig wanneer de gevel verschillende roedenpatronen of materiaalvarianten krijgt. Een heldere koppeling tussen positie, maat en gekozen uitvoering maakt de aanvraag overzichtelijk en beperkt verwarring tussen de afzonderlijke ramen.

Controleer bij de maatplanning ook de buitenruimte die voor de openende vleugel beschikbaar blijft. Een vensterbank, geveldetail of ander plaatselijk element kan relevant zijn wanneer het binnen het bewegingsgebied van de vleugel komt. De concrete situatie verschilt per project, waardoor een beoordeling op locatie noodzakelijk blijft als onderdeel van uw eigen voorbereiding. Houd daarnaast rekening met de wijze waarop omliggende delen later bereikbaar en bruikbaar moeten blijven.

Maak de materiaalkeuze vóór de laatste technische afstemming definitief, omdat de opgegeven kozijn- en vleugelmaten verschillen tussen de volledig houten en aluminium beklede uitvoeringen. Noteer ook meteen of u 2- of 3-laags isolatieglas wilt. Door deze basiskeuzes niet over verschillende berichten te verspreiden, blijft de samenstelling overzichtelijk en kan iedere raampositie aan de juiste specificatie worden gekoppeld.

06

Kleur, handgreep en samenhang in de gevel

Naast maatwerk zijn kleurkeuze en handgreepkeuze beschikbaar. Een kleur kan het kozijn laten aansluiten op andere gevelelementen of juist een herkenbaar contrast vormen. Kijk daarbij naar het volledige raam: het vaste beglaasde deel, de raamvleugel, eventuele roeden, het gekozen materiaal en de zwarte rubberen beglazingsafdichtingen werken samen in één compositie. Een kleurbeoordeling op zichzelf vertelt daarom minder dan een vergelijking binnen het complete gevelbeeld.

Bij grenenhout en eikenhout speelt de gekozen houtsoort mee in de visuele uitstraling. Een uitvoering met aluminium bekleding voegt een tweede materiaalcomponent toe, die u eveneens in de kleurafweging moet betrekken. Wanneer uw project meerdere raamtypen omvat, kan een herhaalde kleur voor samenhang zorgen, terwijl verschillen in roedenpatroon of openingswijze toch een eigen functie herkenbaar laten. Consistentie hoeft dus niet te betekenen dat elk raam exact hetzelfde ontwerp krijgt.

De handgreep is een relatief compact onderdeel, maar bevindt zich op de bedienbare raamvleugel en wordt regelmatig gezien en gebruikt. Stem de keuze waar gewenst af op andere raamgrepen en deurbeslagen. Let daarbij op het totaal van kleur, materiaal en vormtaal, zonder automatisch aan te nemen dat beslag van verschillende producttypen technisch hetzelfde is. Het kombi-draairaam gebruikt zijn eigen opgegeven hang- en sluitwerk en moet als afzonderlijk product worden samengesteld.

Gebruik de roedenverdeling om bestaande lijnen in de architectuur te ondersteunen. Horizontale roeden kunnen reageren op nabijgelegen geleding, terwijl verticale roeden kunnen aansluiten bij opgaande lijnen. Een gecombineerd patroon brengt beide richtingen samen. Dit is visueel advies en geen vaste ontwerpreferentie: een uitvoering zonder roeden kan juist de beste keuze zijn wanneer u grote, rustige glasvlakken wilt behouden. Vergelijk daarom een paar ondersteunde patronen binnen dezelfde raampositie voordat u beslist.

07

Vergelijken met andere ramen en terrasdeuren

Het meest directe onderscheid met de andere ramen in onze collectie is de combinatie van een vast beglaasd deel en één naar buiten openende raamvleugel. Een 1-vleugelig verticaal taatsraam heeft eveneens een naar buiten draaiende vleugel, maar wordt als eenvleugelig raamtype aangeboden. De 2-vleugelige variant gebruikt twee naar buiten draaiende raamvleugels en kent daarnaast ontwerpen waarin een vast deel voorkomt. Kies dus niet alleen op openingsrichting, maar ook op de gewenste samenstelling van vaste en beweegbare delen.

Wanneer naar buiten openen niet bij de beschikbare ruimte past, kunt u de naar binnen openende raamtypen vergelijken. De eenvleugelige en tweevleugelige uitvoeringen openen naar binnen en hebben een kiepfunctie. Dat is een wezenlijk andere bediening dan de naar buiten openende vleugel van dit kombi-draairaam. De betreffende raamtypen hebben bovendien hun eigen componentmaten, afdichtingen en beslag; productspecificaties zijn daarom niet onderling uitwisselbaar.

Voor een dakopening is het tuimeldakraam het relevante andere uitgangspunt. Dit is een tuimelvenster dat met een handgreep aan de onderzijde wordt geopend en het is uitgevoerd in grenenhout met aluminium bekleding. Voor een toepassing waarvoor een EI30-brandwerend raam is vereist, bestaat een afzonderlijk naar binnen openend product in eikenhout. De brandwerende aanduiding van dat raam geldt niet voor het kombi-draairaam en mag niet naar dit product worden overgedragen.

Zoekt u geen raam maar een doorgang naar buiten, dan ligt een vergelijking met een enkelvleugelige buitendraaiende terrasdeur meer voor de hand. Deze heeft een buitendraaiend deurblad en gebruikt ASSA-beslag met 3-puntssluiting naast SPILKA. Er is ook een afzonderlijke uitvoering in historische stijl, verkrijgbaar in grenen of eikenhout. Een terrasdeur vervult een andere functie dan een te openen raamvleugel, ook wanneer beide producten naar buiten openen.

Gebruik de gerelateerde productkeuzes om eerst het functionele type vast te stellen: een kombi-draairaam, een ander raam met één of twee vleugels, een dakraam, een brandwerend raam of een terrasdeur. Vergelijk daarna pas materialen, beglazing, patronen en maatwerk. Deze volgorde voorkomt dat een aantrekkelijk detail van een verwant product wordt aangezien voor een beschikbare eigenschap van het kombi-draairaam. Tuimeldakraam, Verticaal taatsraam, 1-vleugelig, naar buiten openend, Verticaal taatsraam, 2-vleugelig, naar buiten openend, 1-vleugelig raam, naar binnen openend, 2-vleugelig raam, naar binnen openend, Brandwerend raam EI30, naar binnen openend, Enkelvleugelige buitendraaiende terrasdeuren, Enkelvleugelige buitendraaiende terrasdeuren in historische stijl.

08

Gericht een uitvoering aanvragen

Een bruikbare aanvraag begint met de gewenste breedte en hoogte, voorzien van een duidelijke omschrijving van het gehanteerde maatprincipe. Voeg vervolgens de materiaaluitvoering toe: grenenhout, eikenhout of een van deze houtsoorten met aluminium bekleding. Vermeld ook uw keuze voor 2- of 3-laags isolatieglas en geef aan welk ondersteund roedenpatroon u voor het vaste deel en de raamvleugel voor ogen hebt.

Maak de samenstelling compleet met uw gewenste kleur en handgreep. Gaat het om meerdere ramen, koppel dan elke combinatie van maat, materiaal, glas en patroon aan een herkenbare raampositie. Benoem daarnaast relevante informatie over de vrije buitenruimte voor de openende vleugel wanneer die situatie bijzondere aandacht vraagt. Zo kunnen we uw vraag als één samenhangend productverzoek beoordelen in plaats van als een reeks losse voorkeuren.

Twijfelt u tussen twee patronen of tussen een volledig houten en aluminium beklede uitvoering, vertel ons dan welke uitstraling u wilt bereiken en met welke bestaande ramen of deuren het nieuwe raam moet samengaan. Wij kunnen de ondersteunde productkeuzes verduidelijken en u helpen de aanvraag overzichtelijk te maken. Daarmee houdt u de aandacht bij de beslissingen die voor dit specifieke kombi-draairaam daadwerkelijk beschikbaar zijn.

In welke richting opent de raamvleugel?

De raamvleugel opent naar buiten. Houd bij het plannen daarom rekening met voldoende vrije ruimte aan de buitenzijde, zodat de vleugel zonder obstakels kan bewegen.

Is dit kombi-draairaam op maat verkrijgbaar?

Ja. Het raam wordt op maat gemaakt. Geef bij uw aanvraag de maatvoering van de beoogde gevelopening door, zodat de gewenste uitvoering op basis daarvan kan worden besproken.

Welke materialen zijn beschikbaar?

U kunt kiezen uit grenenhout, grenenhout met aluminium bekleding, eikenhout of eikenhout met aluminium bekleding.

Kan ik kiezen tussen 2- en 3-laags isolatieglas?

Ja. Het kombi-draairaam is verkrijgbaar met 2- of 3-laags isolatieglas. Beide uitvoeringen hebben een warmtereflecterende coating, een warm-edge-afstandhouder van het type CHR en argongas.

Zijn er uitvoeringen met en zonder roeden?

Ja. Er zijn onder meer patronen zonder roeden en patronen met horizontale en verticale roeden. De ondersteunde ontwerpen combineren een vast beglaasd deel met een raamvleugel.

Welk hang- en sluitwerk wordt gebruikt?

Het hang- en sluitwerk is van SPILKA en IPA. Voor dit product worden handgreepkeuzes aangeboden, die u bij uw aanvraag kunt meenemen.

Welke beglazingsafdichtingen heeft het raam?

De beglazing wordt bij dit raam gecombineerd met zwarte rubberen beglazingsafdichtingen. Dit vormt een zichtbaar detail om mee te wegen bij uw materiaal- en kleurkeuze.

Hoe lang is de garantie?

Op dit kombi-draairaam geldt onze garantie van vijf jaar. Die garantieduur geldt voor onze ramen en deuren.

Stel uw kombi-draairaam samen

Wilt u weten welke uitvoering van dit kombi-draairaam bij uw gevelopening en ontwerp past? Stuur ons de gewenste maatvoering, materiaalvoorkeur, kleur, handgreep en het roedenpatroon dat u aanspreekt. We helpen u de beschikbare keuzes helder naast elkaar te zetten.
