Passiefhuisraam met zeer lage Uw-waarde, naar buiten openend

Een naar buiten openend passiefhuisraam voor een zorgvuldig samengesteld ontwerp

Passiefhuisraam met zeer lage Uw-waarde, naar buiten openend

Stel een naar buiten openend passiefhuisraam samen met maatwerkafmetingen, een kleur, handgreep en roedenpatroon, uitgevoerd in grenen met speciaal warmte-isolerend materiaal en drievoudig isolatieglas.

Bediening

Naar buiten openende raamvleugel met heffunctie

Basismateriaal

Grenen met speciaal warmte-isolerend materiaal

Beglazing

Drievoudig isolatieglas met warmtereflecterende coating, warm-edge-afstandhouder en argongas

Maatvoering

Op maat samen te stellen

01

Bediening en dagelijks gebruik

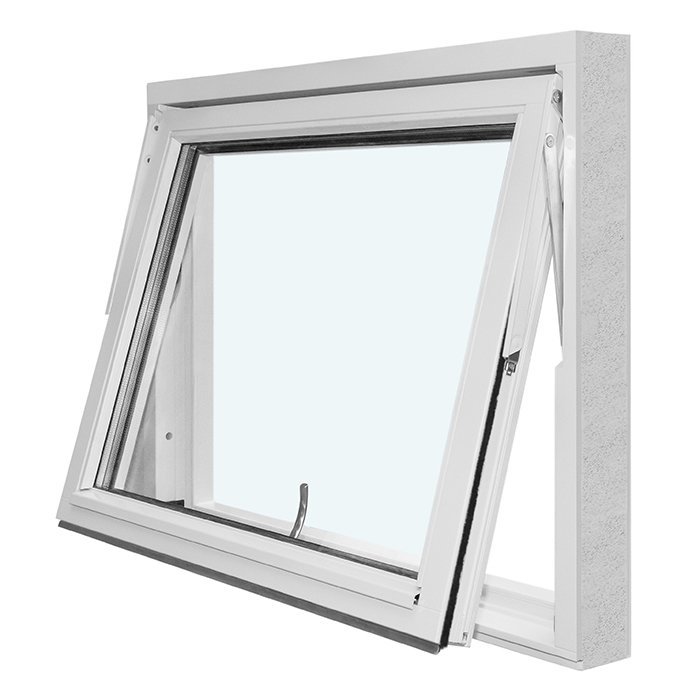

Het raam bestaat uit één naar buiten openende raamvleugel met heffunctie. De vleugel beweegt bij het openen naar de buitenzijde, waardoor de ruimte vóór het raam aan de binnenkant vrij blijft. Bekijk bij de voorbereiding wel hoeveel vrije ruimte buiten nodig is binnen uw eigen situatie. Geveldetails, zonwering, een balustrade, beplanting of andere elementen mogen de beweging van de vleugel niet hinderen.

U kunt een handgreep kiezen om de bediening en uitstraling op uw project af te stemmen. Het raam is uitgevoerd met SPILKA-hang- en sluitwerk; de gekozen handgreep is een afzonderlijk onderdeel van de samenstelling. Let vooral op een prettige bereikbaarheid vanuit de binnenruimte, bijvoorbeeld wanneer het raam boven een werkblad, meubel of diepe vensterbank komt. Vermeld de gewenste handgreep duidelijk bij de aanvraag.

Kijk voor dagelijks gebruik niet alleen naar de raampositie, maar ook naar de route waarlangs u de handgreep bereikt. De hoogte van de opening, de diepte van de binnenafwerking en de inrichting rondom het raam kunnen daarbij een praktische rol spelen. Door deze omstandigheden al tijdens de maatvoering te beoordelen, kunt u de raampositie en productmaat beter laten aansluiten op de manier waarop u de vleugel wilt gebruiken.

De keuze voor roeden verandert de bediening niet: iedere beschikbare uitvoering blijft een raam met één naar buiten openende vleugel en heffunctie. Kies daarom eerst of dit openingsprincipe bij de plaats en het gebruik past. Bepaal daarna of u een onverdeeld glasbeeld wilt of een patroon met horizontale en verticale roeden. Zo blijven de functionele keuze en de visuele indeling overzichtelijk van elkaar gescheiden.

02

Constructie, onderdelen en maatgegevens

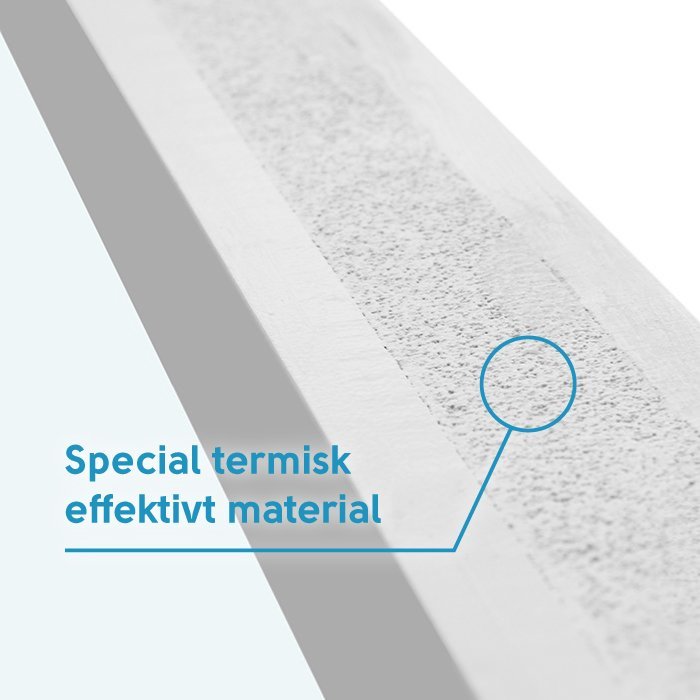

Het raam is vervaardigd van grenen met speciaal warmte-isolerend materiaal. Het kozijn heeft een componentmaat van 105 × 57 mm en de raamvleugel een componentmaat van 90 × 65 mm. Deze afmetingen horen specifiek bij de doorsneden van het kozijn en de vleugel; het zijn niet de totale breedte en hoogte van het raam. Noteer de gewenste productmaat daarom altijd afzonderlijk van deze vaste componentmaten.

De montagegaten hebben een diameter van 14 mm. De totale raamafmetingen worden op maat samengesteld voor uw project. Maak bij het inmeten duidelijk onderscheid tussen de bouwkundige sparing en de gewenste buitenmaat van het product. Voeg een heldere maataanduiding toe, bij voorkeur met breedte en hoogte per raampositie, zodat de maatwerkafmetingen niet worden verward met de doorsnedematen van het kozijn en de raamvleugel.

De beglazing bestaat uit drievoudig isolatieglas met een warmtereflecterende coating, een warm-edge-afstandhouder van het type CHR en argongas. Zwarte rubberen glasafdichtingen sluiten aan op deze glasopbouw. Voor de bediening is het raam voorzien van SPILKA-hang- en sluitwerk. Deze onderdelen vormen samen de technische basis die u naast de gekozen maat, kleur, handgreep en roedenindeling in uw aanvraag kunt controleren.

Het raam draagt een CE-markering en wordt geleverd met 5 jaar garantie. Neem deze gegevens samen met het materiaal, de glasopbouw, de componentmaten en het hang- en sluitwerk op in uw productvergelijking. Zo vergelijkt u niet alleen de uitstraling, maar ook de volledige technische samenstelling. Voor de uiteindelijke aanvraag vult u deze vaste productbasis aan met de maatwerkafmetingen en uw keuzes voor kleur, handgreep en roedenpatroon.

05

De bedoelde sparing zorgvuldig beoordelen

Omdat de raamvleugel naar buiten opent, moet de beoogde sparing samen met de buitenruimte worden bekeken. Controleer of aangrenzende bouwdelen de beweging kunnen hinderen. Denk aan geveldetails, diepe neggen, zonwering, balustrades of beplanting. Bekijk daarbij ook de looproute onder het raam: een plek die bij gesloten raam vrij lijkt, kan bij het openen een andere indeling vragen. Beoordeel dit aan de hand van de werkelijke maatvoering van uw project.

Meet de bouwkundige sparing op meerdere relevante plaatsen en noteer duidelijk welke breedte en hoogte u hebt gemeten. Houd de sparingsmaat gescheiden van de gewenste productmaat, want het raam wordt op maat samengesteld terwijl kozijn en raamvleugel ook hun eigen componentmaten hebben. Een eenvoudige schets met de raampositie, oriëntatie en maataanduidingen maakt de informatie beter leesbaar en verkleint de kans dat verschillende soorten afmetingen door elkaar worden gebruikt.

Bekijk ook hoe het raam aansluit op de omliggende constructie en afwerking. Denk aan de positie in de wand, de binnen- en buitenafwerking, aangrenzende gevelonderdelen en eventuele dorpeldetails. Deze projectspecifieke omstandigheden bepalen mede welke maatvoering en raampositie passend zijn. Voeg relevante tekeningen of foto’s aan uw aanvraag toe wanneer daarmee de vorm van de opening, beschikbare buitenruimte of aansluiting op andere bouwdelen duidelijker wordt.

Controleer ten slotte of de gekozen plaats geschikt is voor de bevestigde bedieningsrichting en of de handgreep bereikbaar blijft vanuit de binnenruimte. Neem ook de gewenste positie van het raam in de wand mee in uw beoordeling, voor zover die voor uw detaillering relevant is. Door sparing, aangrenzende elementen, bediening en afwerking in samenhang te bekijken, kunt u een gerichte aanvraag opstellen. Vermijd daarbij algemene aannames over benodigde speling: de juiste beoordeling hoort bij de concrete maatvoering en projectsituatie.

06

Visuele compositie, kleur en materiaalbeeld

De visuele basis bestaat uit één raamvleugel, grenen, drievoudig isolatieglas en het gekozen roedenpatroon. Daarnaast is een kleurkeuze beschikbaar, zodat u de uitstraling kunt afstemmen op uw gevel en interieur. Begin met de rol die het raam in de compositie moet spelen: wilt u het laten aansluiten op aangrenzende kozijnen en deuren, of juist als afzonderlijk element behandelen? Gebruik die voorkeur als uitgangspunt voor de definitieve kleurkeuze.

Vergelijk de raamkleur bij voorkeur met grotere materiaalvlakken en niet alleen met een klein los kleuraccent. Gevelbekleding, metselwerk, dakdetails en andere kozijnen kunnen de kleurindruk beïnvloeden. Noteer de definitieve kleuraanduiding consequent bij iedere raampositie. Wanneer meerdere ramen dezelfde uitvoering krijgen, helpt één herkenbare projectnotatie om kleur, maat en roedenpatroon per positie overzichtelijk bij elkaar te houden.

Het roedenpatroon bepaalt hoe het glasvlak visueel wordt onderverdeeld. Horizontale roeden benadrukken een andere lijnrichting dan verticale roeden; combinaties brengen beide richtingen samen. Bekijk een schets ook vanaf de plek waar u vaak zit. Een lijn die buiten goed aansluit op de gevel, kan binnen juist door een belangrijk deel van het uitzicht lopen. Zo beoordeelt u het ontwerp vanuit het dagelijks gebruik en vanaf de straat.

Ook de handgreep draagt bij aan het zichtbare geheel en aan het dagelijkse gebruik. Combineer uw visuele voorkeur daarom met een praktische beoordeling van de bereikbaarheid. Leg kleur, handgreep en roedenpatroon als afzonderlijke keuzes vast, zodat ieder onderdeel herkenbaar blijft. Samen met de maatwerkafmetingen vormen deze gegevens een complete ontwerpspecificatie voor de gewenste raampositie.

07

Verwante raam- en deurtypen

Wanneer een raam niet hoeft te openen, kan een vast raam een logische keuze zijn. Binnen het verwante assortiment vindt u rechthoekige, ronde, halfronde, driehoekige en schuine vaste uitvoeringen. Denk bijvoorbeeld aan een hoog geplaatste lichtopening of een vlak naast een deur, waar doorgang en bediening elders zijn geregeld. Kies eerst welke vorm bij de architectuur past en vergelijk vervolgens de materialen en beglazing van het betreffende model.

Voor projecten waarin een ander raamtype gewenst is, kunt u ook de verwante naar buiten openende tuimel- en uitzetramen bekijken. Het zijn afzonderlijke producten met hun eigen titel, productsamenstelling en keuzemogelijkheden. Gebruik de productnaam daarom als eerste selectiecriterium en vergelijk vervolgens materiaal, glasopbouw, componentmaten en beschikbare ontwerpkeuzes per uitvoering. Een overeenkomst in openingsrichting maakt de producten niet automatisch onderling gelijk.

Heeft uw gevel naast ramen ook een doorgang naar buiten nodig, dan bieden de verwante enkelvleugelige buitendraaiende terrasdeuren een aparte productcategorie. Er is zowel een algemene uitvoering als een uitvoering in historische stijl. De deurproducten hebben hun eigen constructie, beslag en ontwerppatronen. Beoordeel ze daarom afzonderlijk, ook wanneer u raam en deur visueel op elkaar wilt afstemmen met kleur, beglazing of roeden.

Gebruik de verwante producten vooral om per gevelopening de juiste functie te kiezen: vast glas, een beweegbaar raam of een terrasdeur. Maak daarna voor iedere positie een afzonderlijke productspecificatie. Dat geeft ruimte om verschillende vormen en functies in één gevelontwerp te combineren, terwijl maatvoering, materiaal, bediening en visuele keuzes per product duidelijk blijven.

Vast raam, Rond vast raam, Halfrond vast raam, Driehoekige en schuine vaste ramen, Tuimelraam, naar buiten openend, Uitzetraam, naar buiten openend, Enkelvleugelige buitendraaiende terrasdeuren, Enkelvleugelige buitendraaiende terrasdeuren in historische stijl.

08

Uw aanvraag in een heldere volgorde voorbereiden

Begin uw aanvraag met de exacte producttitel en een herkenbare aanduiding voor de raampositie. Vermeld dat u dit naar buiten openende passiefhuisraam met één raamvleugel en heffunctie bedoelt. Dat is vooral belangrijk wanneer hetzelfde project ook vaste ramen, andere naar buiten openende raamtypen of terrasdeuren bevat. Een vaste positiecode, bijvoorbeeld per ruimte of gevelzijde, houdt alle keuzes bij het juiste raam.

Leg vervolgens de bouwkundige situatie en de gewenste maatwerkafmetingen vast. Maak onderscheid tussen gemeten sparingsmaten en de productmaat die u wilt aanvragen. Noteer breedte en hoogte met duidelijke eenheden en voeg zo nodig een eenvoudige schets of foto toe waarop de raampositie, binnen- en buitenzijde en aangrenzende bouwdelen herkenbaar zijn. Vermeld ook obstakels die de naar buiten bewegende vleugel kunnen beïnvloeden.

Kies daarna één van de beschikbare roedenpatronen en neem de volledige patroonnaam over. Voeg vervolgens de gewenste kleur en handgreep toe. Controleer daarbij zowel de visuele samenhang met andere kozijnen en gevelelementen als de praktische bereikbaarheid van de handgreep. Door deze drie ontwerpkeuzes afzonderlijk te benoemen, blijft duidelijk welk gegeven over de glasverdeling, afwerking of bediening gaat.

Geef bij twijfel aan welke beslissing nog openstaat en wat voor u doorslaggevend is. Gaat het om aansluiting bij bestaande ramen, de plaats van een horizontale roede in het uitzicht of de bereikbaarheid van de handgreep? Met zo’n concrete vraag kunnen wij gericht op uw keuze reageren. U hoeft de complete technische productbeschrijving niet over te nemen: de exacte productnaam en uw projectspecifieke wensen geven ons het juiste vertrekpunt.

Kan dit raam op maat worden samengesteld?

Ja. Maatwerkmaatvoering is een beschikbare aankoopkeuze. Vermeld de gewenste productmaat duidelijk in uw aanvraag en houd deze gescheiden van de gemeten sparingsmaat.

Kan ik een kleur voor het raam kiezen?

Ja. Kleur is een beschikbare keuze voor dit raam. Stem uw voorkeur af op de gevel, aangrenzende kozijnen, deuren en het interieur en leg de definitieve kleuraanduiding duidelijk vast bij iedere raampositie. Zo blijft de kleurkeuze herkenbaar wanneer u meerdere ramen of verschillende uitvoeringen aanvraagt.

Kan ik zelf een handgreep kiezen?

Ja. U kunt bij de samenstelling een handgreep kiezen. Beoordeel daarbij zowel de uitstraling als de bereikbaarheid vanuit de binnenruimte. Het raam zelf is voorzien van SPILKA-hang- en sluitwerk; vermeld de gekozen handgreep afzonderlijk in uw aanvraag, samen met de kleur, maatvoering en het roedenpatroon.

Is het raam ook zonder roeden verkrijgbaar?

Ja. U kunt kiezen voor een uitvoering zonder roeden of voor een van de genoemde patronen met horizontale en verticale roeden. Gebruik de exacte ontwerpnaam in uw aanvraag om verwarring over de gewenste indeling te voorkomen.

Hoe lang is de garantie op dit passiefhuisraam?

Op dit raam geldt 5 jaar garantie. Neem de garantietermijn mee wanneer u de volledige productsamenstelling vergelijkt en bewaar de definitieve product- en bestelgegevens bij uw projectdocumentatie.

Verandert een roedenpatroon het aantal raamvleugels?

Nee. Alle beschikbare roedenpatronen horen bij een uitvoering met één raamvleugel. De roeden veranderen alleen de visuele onderverdeling van het glasbeeld; het raam blijft één naar buiten openende vleugel met heffunctie.

Hoe wordt dit passiefhuisraam geopend?

Het raam heeft één naar buiten openende raamvleugel met heffunctie. Houd daarom buiten voldoende projectspecifieke ruimte vrij voor de beweging van de vleugel en controleer binnen of de gekozen handgreep goed bereikbaar is.

Welke informatie is nuttig voor een gerichte aanvraag?

Vermeld de exacte producttitel, raampositie, gewenste productmaat, gemeten sparingsmaat, het volledige roedenpatroon, de kleur en de handgreep. Voeg een schets of foto toe wanneer de buitenruimte, vorm van de opening of aansluiting op aangrenzende bouwdelen extra toelichting vraagt.

Bespreek uw gewenste raamuitvoering

Wilt u dit naar buiten openende passiefhuisraam afstemmen op uw project? Verzamel dan per raampositie de gewenste productmaat, de gemeten sparingsmaat, het gekozen roedenpatroon, uw kleurvoorkeur en de gewenste handgreep. Voeg waar nodig een schets of foto van de bouwkundige situatie toe. Met deze gegevens kunt u een gerichte aanvraag samenstellen waarin functie, techniek en uitstraling duidelijk bij elkaar komen.
