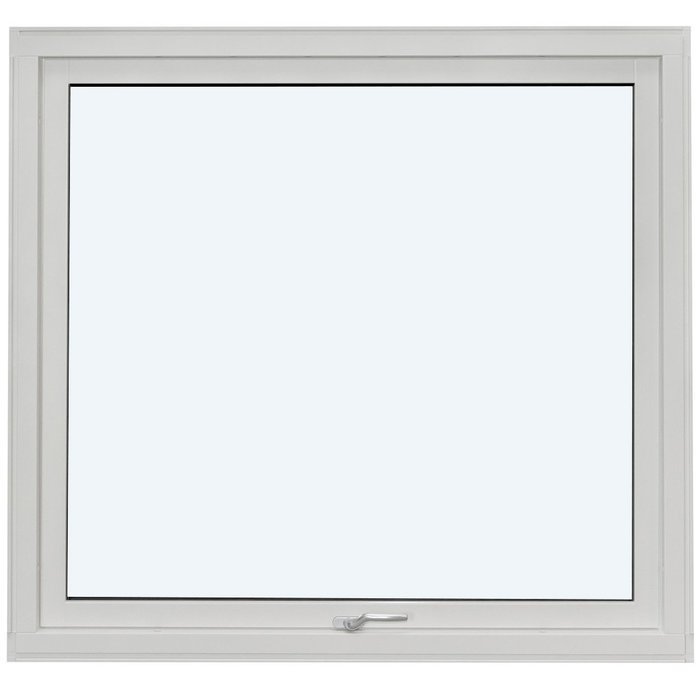

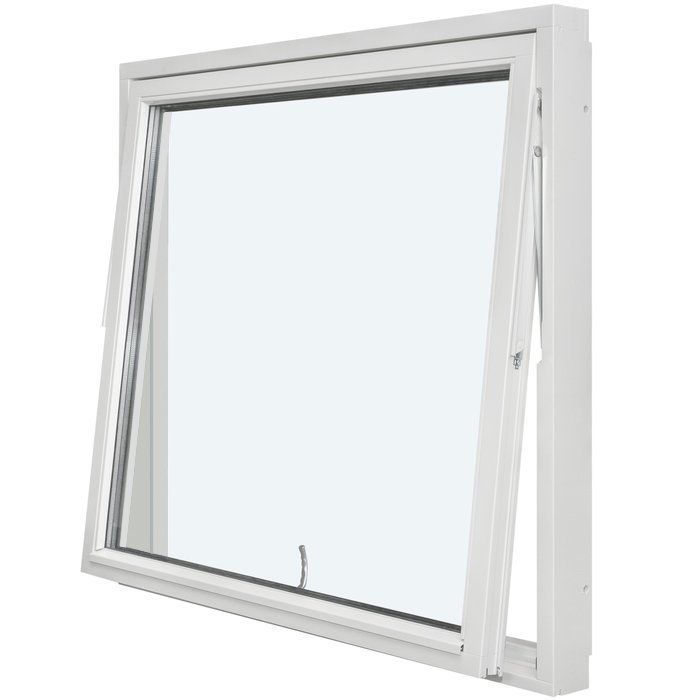

Tuimelraam, naar buiten openend

Een tuimelraam dat u als samenhangend maatwerkontwerp samenstelt

Tuimelraam, naar buiten openend

Kies de maatvoering, materiaaluitvoering, kleur, handgreep, glasopbouw en het benoemde roedenpatroon dat bij uw plan past.

Openingsfunctie

Naar buiten openende raamvleugel met heffunctie

Materiaal

Grenen of eikenhout, met of zonder aluminium bekleding

Glasopbouw

Isolatieglas met coating, warm-edge-afstandhouder en argongas

Maatwerkkeuze

Maatvoering, kleur en handgreep

01

Bediening en dagelijks gebruik

De openingsfunctie is een naar buiten openende raamvleugel met heffunctie. Dat is het uitgangspunt voor de dagelijkse bediening en voor de plaats die het raam in uw ontwerp krijgt. De benaming beschrijft de richting waarin de raamvleugel opent en de aanwezige heffunctie.

Bij regelmatig gebruik is het belangrijk dat de handgreep vanuit de ruimte goed bereikbaar is. U kunt een handgreep kiezen en deze samen met de maatvoering, materiaaluitvoering, kleur en raamverdeling in uw aanvraag opnemen. Het raam wordt geleverd met hang- en sluitwerk van SPILKA. Door de bediening al vroeg in het ontwerp te betrekken, voorkomt u dat een visuele keuze later botst met de praktische bereikbaarheid.

Denk bij de plaatsing na over de manier waarop u het raam vanuit de ruimte benadert. Een raam boven een werkblad vraagt bijvoorbeeld om een andere afweging dan een raam in een vrij bereikbare wand. Kijk daarom naar de hoogte en positie van de opening, de inrichting eromheen en de plaats waar u tijdens het openen en sluiten staat. Zo kunt u de gekozen handgreep en maatvoering beter op het dagelijkse gebruik afstemmen.

Doordat de raamvleugel naar buiten opent, draait deze bij het openen niet de binnenruimte in. Dat kan prettig zijn wanneer u binnen geen draaiende vleugel in de gebruikszone wilt. Controleer wel of de vleugel aan de buitenzijde voldoende vrije ruimte heeft en niet in aanraking kan komen met omliggende gevelelementen, zonwering, beplanting of andere onderdelen van uw bouwplan.

Neem de bediening mee in uw eerste ontwerpkeuzes in plaats van pas na de kleur of roedenverdeling. Wanneer de openingsfunctie, bereikbaarheid van de handgreep, maatvoering en positie in de gevel vanaf het begin samen worden bekeken, ontstaat een raamontwerp dat zowel visueel als praktisch beter op uw plan aansluit.

02

Constructie, materialen en productspecificaties

Het type bestaat uit één naar buiten openende raamvleugel met heffunctie. Het raam is CE-gemarkeerd en heeft een garantie van vijf jaar. Het hang- en sluitwerk is van SPILKA. De montagegaten hebben een maat van 14 mm.

Voor de materiaaluitvoering kunt u kiezen uit grenen, grenen met aluminium bekleding, eikenhout of eikenhout met aluminium bekleding. Het kozijn heeft een componentmaat van 105 × 57 mm; bij de uitvoering met aluminium bekleding is deze kozijnmaat 115 × 57 mm. De raamvleugel heeft een componentmaat van 76 × 65 mm en met aluminium bekleding 86 × 65 mm. Deze maten horen specifiek bij de genoemde kozijn- en raamvleugelcomponenten en zijn niet de totale breedte, hoogte of diepte van het complete maatwerkraam.

Het isolatieglaselement bestaat naar keuze uit 2 of 3 glasbladen. De glasopbouw omvat een warmtereflecterende coating, een warm-edge-afstandhouder van het type CHR en argongas. Als beglazingsafdichtingen wordt zwart rubber gebruikt.

De buitenmaten van het complete raam worden als maatwerk op de aanvraag afgestemd. Houd deze bestelmaat duidelijk gescheiden van de componentmaten van het kozijn en de raamvleugel. Noteer bij het aanleveren van maten daarom altijd welke afstand u hebt gemeten en tussen welke punten. Dat maakt het eenvoudiger om de opening, de gewenste raamafmeting en de afzonderlijke constructiematen correct van elkaar te onderscheiden.

Bij het vergelijken van de materiaaluitvoeringen kijkt u zowel naar de houtsoort als naar de eventuele aluminium bekleding. Grenen en eikenhout hebben elk een eigen uitstraling, terwijl de beklede uitvoering een andere materiaalcombinatie en andere componentmaten heeft. Stem deze keuze af op de gewenste kleur, de roedenverdeling en de overige gevelelementen, zodat het raam een samenhangend onderdeel van uw ontwerp wordt.

05

De beoogde raamopening zorgvuldig beoordelen

Een maatwerkraam begint met een juiste beoordeling van de opening waarin het moet worden opgenomen. Leg vast of u werkt met een bestaande opening, een geplande opening in nieuwbouw of een situatie waarin een huidig element wordt vervangen. Die context helpt om maatgegevens te begrijpen, maar verandert de productspecificatie van het tuimelraam niet.

Meet niet op basis van één snelle aflezing. Controleer de opening op meerdere relevante plaatsen en noteer duidelijk welke maat tussen welke punten is genomen. Maak onderscheid tussen bouwmaten, eventuele afwerkingslagen en de gewenste maat van het uiteindelijke raam. Laat bij twijfel beoordelen welke maat als bestelmaat moet dienen. De opgegeven componentmaten van kozijn en raamvleugel zijn hiervoor niet automatisch de totale maat van het maatwerkproduct.

Omdat de raamvleugel naar buiten opent, moet de vrije ruimte aan de buitenzijde van de beoogde positie worden beoordeeld. Denk afhankelijk van uw situatie aan diepe neggen, zonwering, hekwerken, beplanting, dakranden of andere bouwelementen die de openingsbeweging kunnen raken. Ook de bereikbaarheid van de handgreep vanuit de binnenruimte verdient aandacht.

Bekijk daarnaast of de vorm en toestand van de opening passen bij het geplande raamdetail. Een bestaande opening kan bijvoorbeeld afwerkingen of plaatselijke afwijkingen hebben die op een globale foto nauwelijks zichtbaar zijn. Heldere maatnotities, een eenvoudige schets en foto’s vanuit verschillende richtingen kunnen de context inzichtelijk maken, zonder dat zij een bouwkundige controle vervangen.

Maatwerk betekent dat de productmaat op uw aanvraag wordt afgestemd; het betekent niet dat iedere bestaande situatie zonder verdere beoordeling passend is. Stem daarom vroeg af welke maatgegevens nodig zijn en laat kritische aansluitingen binnen het project controleren. Zo blijft het onderscheid helder tussen de bevestigde raamconstructie en de projectgebonden aansluiting rondom het raam.

06

Visuele samenhang van hout, aluminium, kleur en roeden

Het uiterlijk van dit raam ontstaat door verschillende keuzes op elkaar af te stemmen. U kunt kiezen voor grenen of eikenhout, waarbij beide houtsoorten ook met aluminium bekleding verkrijgbaar zijn. Daarnaast kunt u een kleur kiezen. Bespreek uw kleurwens samen met de materiaaluitvoering en kijk daarbij ook naar de roedenverdeling en de relatie met kozijnen, deuren en andere elementen in de gevel.

Bij een uitvoering zonder aluminium bekleding vormt grenen of eikenhout de gekozen materiaalbasis. Bij de beklede uitvoering wordt de houtsoort gecombineerd met aluminium bekleding en gelden de bijbehorende componentmaten voor kozijn en raamvleugel. Vergelijk deze uitvoeringen niet alleen afzonderlijk, maar bekijk ook hoe materiaal, kleur en raamverdeling samen aansluiten bij de uitstraling van uw gevelplan.

Het roedenpatroon bepaalt hoe de raamvleugel grafisch wordt verdeeld. Een patroon zonder roeden kan passen wanneer u een onverdeelde compositie zoekt. Welke keuze het beste oogt, hangt af van de verhoudingen van uw raam en de relatie met omliggende gevelelementen.

Ook de handgreep maakt deel uit van de samenstelling. Neem deze keuze mee bij de beoordeling van het materiaal, de kleur en het roedenpatroon, maar let daarnaast op de bereikbaarheid vanuit de ruimte. Het raam wordt uitgevoerd met hang- en sluitwerk van SPILKA. Vermeld uw gewenste handgreep in de aanvraag, zodat deze samen met de andere keuzes overzichtelijk kan worden vastgelegd.

Maak bij voorkeur één overzicht waarin u de houtsoort, eventuele aluminium bekleding, kleur, handgreep en volledige naam van het roedenpatroon samenbrengt. Voeg een geveltekening of duidelijke foto van de bouwsituatie toe wanneer die helpt om de visuele context te begrijpen. Zo kunnen we niet alleen elke keuze afzonderlijk bekijken, maar ook beoordelen of uw wensen onderling een logisch en herkenbaar geheel vormen.

07

Andere raam- en terrasdeurtypen vergelijken

Wanneer uw plan meerdere gevelopeningen omvat, kan het nuttig zijn om dit tuimelraam naast andere naar buiten openende ramen en terrasdeuren te bekijken. Vergelijk daarbij eerst het type element, het aantal vleugels en de gewenste gevelcompositie. Bekijk vervolgens per product de materiaaluitvoering, glasopbouw, beschikbare ontwerpen en componentmaten, want deze kenmerken kunnen per raam- of deurtype verschillen.

Een enkelvleugelig draairaam is een alternatief wanneer u een naar buiten draaiende raamvleugel zoekt zonder de hier beschreven heffunctie. Binnen de verwante reeks zijn zowel reguliere als historisch aangeduide uitvoeringen beschikbaar. Let bij de vergelijking op de eigen materiaalmogelijkheden van elk product: een stijlaanduiding bepaalt niet automatisch de houtsoort, aanwezigheid van aluminium bekleding of gekozen roedenverdeling.

Voor een compositie met twee naar buiten draaiende raamvleugels kunt u de tweevleugelige raamtypen bekijken. Daarbij verandert niet alleen het aantal vleugels, maar ook de reeks beschikbare roedenpatronen. Vergelijk daarom de volledige productinformatie en ga niet alleen af op een globale gevelschets. De maatvoering en verdeling van een maatwerkraam moeten als onderdeel van het gekozen product worden vastgelegd.

De kombi-uitvoeringen combineren volgens de beschikbare ontwerpen een vast beglaasd raamdeel met een naar buiten openende raamvleugel. Dat kan een bruikbaar uitgangspunt zijn wanneer u binnen één element zowel een vast als een te openen deel wilt opnemen. Ook hiervan zijn reguliere en historisch aangeduide varianten beschikbaar. Controleer per variant welke materialen en roedenpatronen bij dat specifieke product horen.

Voor een doorgang naar buiten kunt u daarnaast de enkelvleugelige buitendraaiende terrasdeuren vergelijken. Deze hebben een naar buiten draaiend deurblad en zijn verkrijgbaar in ontwerpen met glas, roeden en, waar het ontwerp dat aangeeft, een paneel. Het hang- en sluitwerk omvat SPILKA en ASSA met 3-puntssluiting. Gebruik de onderstaande verwante producten om het type te kiezen dat bij de functie en compositie van elke gevelopening past. 1-vleugelig draairaam, naar buiten draaiend, Draairaam in historische stijl, 1-vleugelig, naar buiten draaiend, 2-vleugelig draairaam, naar buiten draaiend, Draairaam in historische stijl, 2-vleugelig, naar buiten draaiend, Kombi-draairaam, naar buiten draaiend, Kombi-draairaam in historische stijl, naar buiten draaiend, Enkelvleugelige buitendraaiende terrasdeuren, Enkelvleugelige buitendraaiende terrasdeuren in historische stijl.

08

Uw aanvraag stap voor stap voorbereiden

Begin met de projectcontext. Noteer waar het raam wordt toegepast en of de beoogde opening bestaand, nieuw gepland of onderdeel van een vervanging is. Voeg heldere maatnotities toe en geef aan tussen welke punten u hebt gemeten. Een eenvoudige, leesbare schets kan helpen om termen en maatlijnen eenduidig te houden.

Leg daarna de materiaaluitvoering vast: grenen, eikenhout of een van deze houtsoorten met aluminium bekleding. Noteer vervolgens uw kleurwens. Omdat kleur en materiaal samen het zichtbare geheel beïnvloeden, is het nuttig om beide in dezelfde aanvraag te beschrijven en niet als losstaande, onderling ongerelateerde opmerkingen.

Kies vervolgens tussen isolatieglas met 2 of 3 glasbladen. Beide glasopbouwen omvatten een warmtereflecterende coating, een warm-edge-afstandhouder van het type CHR en argongas; de beglazingsafdichtingen zijn van zwart rubber. Wanneer uw bouwplan specifieke prestatie-eisen of berekeningen bevat, vermeld die dan afzonderlijk bij de aanvraag, zodat ze gericht naast de gekozen productsamenstelling kunnen worden beoordeeld.

Selecteer daarna één officiële ontwerpnaam voor de roedenverdeling. Neem de volledige benaming over, vooral wanneer horizontale en verticale roeden worden gecombineerd. Vermeld ook uw handgreepkeuze. Zorg dat een meegestuurde schets niet in tegenspraak is met de gekozen ontwerpnaam en markeer eventuele illustratieve lijnen die geen onderdeel van het raam vormen.

Controleer tot slot uw samenvatting op samenhang. De aanvraag hoort ten minste het raamtype, de maatgegevens, de materiaaluitvoering, kleur, glasopbouw, ontwerpnaam en handgreep te bevatten. Voeg relevante beelden van de bouwsituatie toe als die uw maatnotities of ontwerpcontext verduidelijken. Foto’s kunnen nuttige context geven, maar vervangen geen exacte maatvoering of projectgebonden beoordeling. Met deze compacte volgorde kunnen we uw wensen doelgericht doornemen en voorkomen dat een materiaalkeuze, visuele voorkeur of technisch onderdeel voor iets anders wordt aangezien.

Kan dit tuimelraam op maat worden gemaakt?

Ja. Dit raam is op maat te bestellen. Voor een gerichte aanvraag hebben we duidelijke maten van de beoogde opening nodig. Geef ook aan of u vanuit bestaande bouwmaten, een nieuw ontwerp of een te vervangen raam werkt.

Kan ik zelf een kleur voor het raam kiezen?

Ja, u kunt een kleur kiezen. De kleurkeuze wordt samen met de gekozen materiaaluitvoering vastgelegd. Omdat hout en aluminium bekleding een verschillend uiterlijk geven, is het verstandig beide beslissingen als één visueel geheel te beoordelen.

Is er een keuze voor de handgreep?

Ja. De handgreep behoort tot de beschikbare aankoopkeuzes. Bespreek uw voorkeur tijdens de aanvraag, zodat de handgreep samen met de bediening, het materiaal, de kleur en het gekozen ontwerp kan worden vastgelegd.

Hoe kies ik een passend roedenpatroon?

Dat hangt af van het gewenste gevelbeeld. Zonder roeden blijft de glasindeling rustig. Horizontale, verticale of gecombineerde roeden leggen andere accenten. Gebruik de officiële ontwerpnaam bij uw aanvraag om onduidelijkheid over de verdeling te voorkomen.

Welke materiaaluitvoering kan ik aanvragen?

De opgegeven materiaaluitvoeringen omvatten grenen en eikenhout, met of zonder aluminium bekleding. Uw keuze kan worden afgestemd op de gewenste uitstraling en op de manier waarop het raam deel uitmaakt van het totale ontwerp.

Is dit raam verkrijgbaar met aluminium bekleding?

Het houten raam is verkrijgbaar met aluminium bekleding. De betreffende kozijn- en raamvleugelcomponenten hebben daarbij hun eigen opgegeven maten. Kies deze uitvoering bewust samen met de gewenste kleur en overige ontwerpbeslissingen.

Welke garantie geldt voor dit tuimelraam?

Voor dit naar buiten openende tuimelraam geldt een garantie van vijf jaar. Het raam is bovendien CE-gemarkeerd. Neem de exacte productsamenstelling, maatvoering en gekozen opties op in uw aanvraag, zodat duidelijk is op welke uitvoering uw bestelling betrekking heeft.

Kan ik kiezen tussen isolatieglas met 2 of 3 glasbladen?

Ja. Het tuimelraam is verkrijgbaar met isolatieglas met 2 of 3 glasbladen. De glasopbouw omvat een warmtereflecterende coating, een warm-edge-afstandhouder van het type CHR en argongas. De beglazingsafdichtingen zijn uitgevoerd in zwart rubber. Vermeld de gewenste glasopbouw samen met uw overige keuzes in de aanvraag.

Bereid uw aanvraag voor

Stel uw tuimelraam samen rond de maatvoering, materiaaluitvoering, kleur, handgreep, glasopbouw en het gewenste roedenpatroon. Deel ook duidelijke gegevens over de bestaande of geplande opening. Zo kunnen we uw aanvraag gericht bespreken en de gekozen onderdelen overzichtelijk vastleggen. Neem contact met ons op om uw wensen voor dit naar buiten openende maatwerkraam door te nemen.
