1-rams sidehengslet vindu, utadslående

En tydelig vindustype som kan tilpasses prosjektet

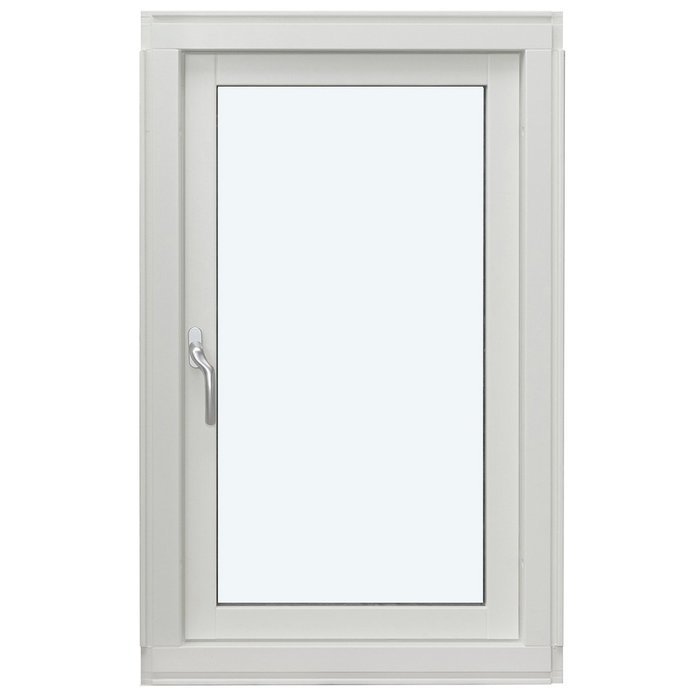

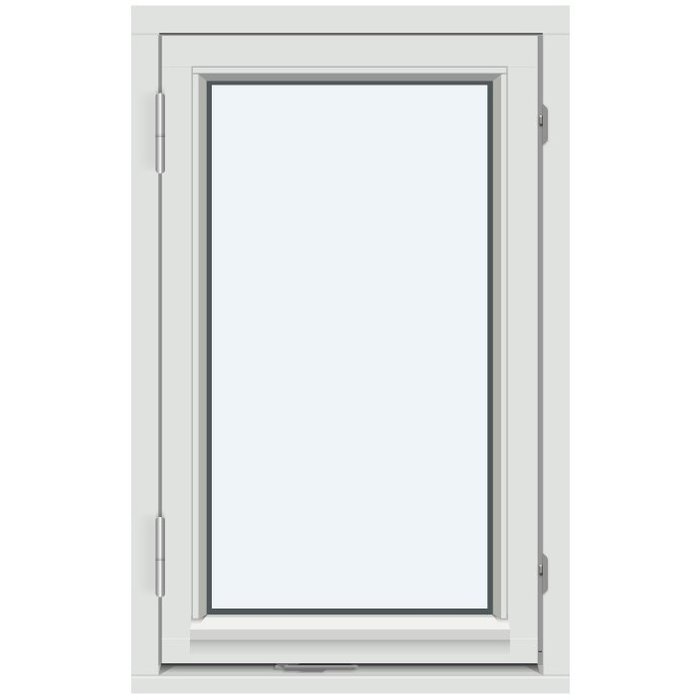

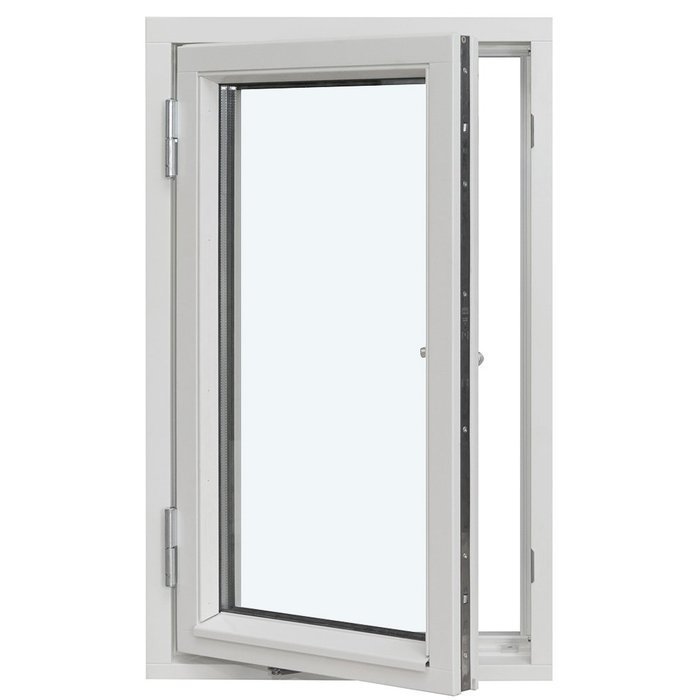

1-rams sidehengslet vindu, utadslående

Et måltilpasset, utadslående sidehengslet vindu med én åpningsramme, valgbart sprosseuttrykk og materialutførelse i furu eller eik, med eller uten aluminiumsbekledning.

Åpningsfunksjon

Sidehengslet og utadslående

Materialutførelse

Furu eller eik, med eller uten aluminiumsbekledning

Tilpasning

Valg av mål, farge og håndtak

Dokumentasjon

CE-merket

01

Betjening og daglig bruk

Når du planlegger plasseringen, bør du ta hensyn til at den ene åpningsrammen beveger seg utover. Vurder derfor området utenfor åpningen og hvordan du når håndtaket fra innsiden. Ta med vinduets plassering på måleskissen, slik at forespørselen gir et tydelig grunnlag for den måltilpassede bestillingen.

I daglig bruk betjenes vinduet fra innsiden, mens åpningsrammen beveger seg utover. Tenk derfor gjennom hvor lett du kommer til håndtaket, særlig dersom vinduet plasseres over en benk, ved en arbeidsflate eller i en dyp vindusnisje. Du kan velge håndtak som en del av bestillingen og la denne detaljen inngå i den samlede vurderingen av bruk og uttrykk.

Beslag fra SPILKA og IPA inngår i vinduets konstruksjon. Valget av håndtak er et eget bestillingspunkt og bør beskrives ut fra ønsket utforming, ikke som et valg mellom beslagsmerkene. Når du sender forespørselen, kan du derfor oppgi håndtak sammen med mål, materiale, farge, glass og eventuelt sprossemønster.

Løsningen passer godt når du ønsker én tydelig åpningsramme fremfor et vindu med flere rammer eller en kombinasjon av fast og åpningsbart felt. Det enkle formatet kan brukes både som et frittstående vindu og som en gjentatt vindustype i fasaden. Vurder samtidig plasseringen opp mot rommets bruk, tilgangen til håndtaket og den ledige plassen utenfor vinduet.

Vis gjerne på skissen hvilken side som vender inn og ut, og marker faste forhold rundt åpningen som kan påvirke den utadslående bevegelsen. Sammen med tydelige mål gir dette et bedre grunnlag for å avklare vinduets plassering og utførelse før bestilling.

02

Konstruksjon og komponentmål

Du kan velge vinduet i furu eller eik, med eller uten aluminiumsbekledning. Treslaget er dermed alltid en del av materialvalget, også når du velger en bekledd utførelse. Oppgi hele kombinasjonen i forespørselen, for eksempel furu med aluminiumsbekledning eller eik uten bekledning, slik at ønsket konstruksjonsvariant kommer tydelig frem.

Karmens komponentmål er 105 × 57 mm. For utførelsen med aluminiumsbekledning er karmens komponentmål 115 × 57 mm. Rammens komponentmål er 76 × 65 mm, mens rammen med aluminiumsbekledning har komponentmål på 86 × 65 mm. Tallene beskriver henholdsvis karm- og rammekomponentene. De skal ikke leses som vinduets totale bredde, høyde eller dybde, og de erstatter ikke de samlede produktmålene du oppgir ved en måltilpasset bestilling.

Monteringshullene har en diameter på 14 mm. Opplysningen kan tas med i planleggingen sammen med vinduets øvrige konstruksjonsdata, men valg av festemidler og monteringsløsning må vurderes ut fra veggoppbyggingen og forholdene i det enkelte prosjektet. Hulldiameteren alene angir ikke en komplett monteringsmetode.

Vinduet er CE-merket og omfattes av fem års garanti. CE-merkingen inngår i produktopplysningene, mens garantivilkårene beskriver hva garantien omfatter og hvordan den gjelder. Les derfor de aktuelle vilkårene sammen med bestillingsdokumentene før du ferdigstiller kjøpet.

Når du sammenligner utførelsene, bør hvert mål knyttes til riktig komponent. Karmmålet endres fra 105 × 57 mm til 115 × 57 mm med aluminiumsbekledning, mens rammemålet endres fra 76 × 65 mm til 86 × 65 mm. Dette er komponentmål og skal holdes adskilt fra vinduets samlede bestillingsmål.

05

Slik vurderer du den tiltenkte åpningen

Et måltilpasset vindu bør vurderes ut fra den faktiske åpningen der det skal brukes. Start med å avklare om opplysningene du har, beskriver selve åpningen i konstruksjonen eller ønsket ferdigmål på vinduet. Disse målene er ikke nødvendigvis identiske. Merk derfor måleskissen tydelig, slik at tallene ikke blir tolket som en annen måltype enn den du faktisk har registrert.

Mål åpningen på flere steder og noter eventuelle forskjeller i stedet for å gå ut fra at alle sider er helt parallelle. Dette er særlig nyttig ved utskifting av vinduer i eksisterende åpninger, men også en god kontroll i nye prosjekter. Skill tydelig mellom registrerte åpningsmål og ønskede bestillingsmål, og avklar de endelige målene før bestillingen ferdigstilles.

Fordi rammen slår utover, må det være tilstrekkelig plass utenfor vinduet til den planlagte bevegelsen. Se etter takutstikk, rekkverk, beslag, vegetasjon og andre faste eller bevegelige forhold rundt åpningen. Hvor mye fri plass som trengs, avhenger av vinduets størrelse og plassering og må derfor vurderes for den konkrete åpningen.

På innsiden bør du kontrollere at håndtaket kan nås på en naturlig måte. En dyp nisje, en arbeidsflate eller fast innredning nær vinduet kan påvirke hvor praktisk betjeningen blir. Ta slike forhold med i skissen eller prosjektbeskrivelsen, slik at plasseringen kan vurderes sammen med vinduets mål og den utadslående funksjonen.

Noter også om forespørselen gjelder furu, eik eller en utførelse med aluminiumsbekledning. Materialvalget påvirker hvilken karm- og rammekonstruksjon du viser til, og bør derfor stå sammen med det ønskede produktmålet. En enkel måleskisse kan gjerne angi hvilken side som er inne og ute, hvor du ser vinduet fra, og hva hvert mål representerer. Da blir underlaget lettere å forstå uten at noen må gjette på måleretning eller referansepunkt.

06

Visuell komposisjon, materiale og fargevalg

Med én åpningsramme får vinduet et samlet hovedfelt som kan stå uten sprosser eller deles visuelt med et navngitt sprossemønster. Vurder den visuelle komposisjonen ut fra vinduets valgte format, fasadens linjer og den konkrete sprosseinndelingen. Slik kan du velge et uttrykk som passer helheten i prosjektet.

Uten sprosser får åpningsrammen en roligere og mer sammenhengende glassflate. En horisontal sprosse fremhever en vannrett retning, mens en vertikal sprosse gir en stående inndeling. Mønstre som kombinerer begge retninger, skaper en mer detaljert komposisjon. Sammenlign gjerne alternativene i det aktuelle vindusformatet før du velger.

Du kan velge farge på vinduet og tilpasse den til fasaden, andre vinduer eller eventuelle dører i prosjektet. Oppgi ønsket farge så presist som mulig i forespørselen, siden generelle fargenavn kan tolkes ulikt. Tenk også gjennom om vinduet skal gli inn i helheten eller fungere som en bevisst kontrast.

Furu og eik gir deg to ulike treslag å ta utgangspunkt i, og begge kan kombineres med aluminiumsbekledning. Vurder materialutførelsen sammen med fargen og sprossemønsteret, slik at valgene trekker i samme visuelle retning. Referansebilder kan være nyttige, men oppgi alltid produktnavn, treslag, eventuell bekledning og ønsket farge skriftlig.

Håndtaket er en liten, men synlig del av helheten og kan velges som del av bestillingen. Beskriv ønsket håndtak sammen med vinduets materiale, farge og sprosseutforming. De oppførte navnene SPILKA og IPA gjelder beslagene i konstruksjonen og er ikke betegnelser på de valgfrie håndtakene.

07

Beslektede vindus- og dørtyper

Når prosjektet omfatter flere typer åpninger, kan du sammenligne dette 1-ramsvinduet med alternativer som har to åpningsrammer, en kombinasjon av fast felt og åpningsramme, en annen dreiefunksjon eller dørblad. Start med funksjonen hver åpning skal ha, og vurder deretter mål, materiale, glass og visuelt uttrykk for hvert enkelt produkt.

Et sidehengslet alternativ med to rammer kan være aktuelt når du ønsker en bredere komposisjon med to åpningsrammer. Det finnes både en ordinær og en historisk stilutførelse i det beslektede utvalget. Den ordinære varianten kan velges i furu eller eik, med eller uten aluminiumsbekledning, mens varianten i historisk stil tilbys i furu eller eik.

Kombivinduer skiller seg fra hovedproduktet ved å kombinere ett fast glassfelt med én åpningsramme. De finnes både i ordinær og historisk stilutførelse. Et svingbart takvindu er på sin side et pivotvindu som åpnes med håndtak nederst, mens vinduet med vertikal dreieakse har en annen svingfunksjon enn det sidehengslede vinduet på denne siden.

Utvalget omfatter også enfløyede, utadslående balkongdører i ordinær og historisk stilutførelse. Begge har ett utadslående dørblad og kan inngå i prosjekter der vinduer og balkongdører skal sees i sammenheng. Den ordinære døren tilbys i furu eller eik, med eller uten aluminiumsbekledning, mens utførelsen i historisk stil tilbys i furu eller eik.

Bruk oversikten nedenfor når du vil gå videre til riktig produkt for hver åpning. Sammenlign åpningsfunksjon og oppbygning først, og se deretter på materialer, glassalternativer og tilgjengelige design. Dersom flere produkter skal inngå i samme fasade, kan du beskrive ønsket sammenheng i farge, sprosser og overordnet uttrykk i forespørselen. 2-rams sidehengslet vindu, utadslående, 2-rams sidehengslet vindu i historisk stil, utadslående, Sidehengslet Kombi-vindu, utadslående, Sidehengslet Kombi-vindu i historisk stil, utadslående, Svingbart takvindu, 1-rams svingvindu med vertikal dreieakse, utadslående, Enfløyede utadslående balkongdører, Enfløyede utadslående balkongdører i historisk stil.

08

Forbered en presis forespørsel

Begynn med å skrive det fulle produktnavnet: 1-rams sidehengslet vindu, utadslående. Da er vindustypen, rammeantallet og bevegelsesretningen tydelige fra starten. Legg deretter ved en måleskisse der hvert oppgitt mål er merket med hva det representerer. Skill mellom åpningens registrerte mål og vinduets ønskede bestillingsmål, slik at tallene ikke blir brukt på feil grunnlag.

Velg så materialutførelse. Oppgi furu eller eik, og presiser om du ønsker aluminiumsbekledning. Det er bedre å skrive hele materialkombinasjonen enn bare «aluminium», fordi bekledningen inngår sammen med treverket. Tilføy ønsket farge så presist som mulig. Dersom fargen skal inngå i en større fasadeplan, kan du også beskrive hvilke andre elementer den er tenkt sammen med, uten å forutsette at overflater blir identiske.

Neste punkt er glasset. Angi om du ønsker tolags eller trelags isolerglass; begge alternativene har varmereflekterende belegg, CHR-varmkantavstandslist og argongass. Har prosjektet særskilte krav til blant annet varme, lyd, solskjerming eller sikkerhet, bør du beskrive dem som egne spørsmål, slik at de kan avklares før bestillingen ferdigstilles.

Velg deretter det navngitte designet. Skriv enten at du ønsker åpningsrammen uten sprosser, eller gjengi hele navnet på mønsteret med riktig antall horisontale og vertikale sprosser. En full betegnelse er tydeligere enn uttrykk som «klassisk ruteinndeling», fordi slike frie beskrivelser kan forstås på flere måter. En skisse kan supplere navnet, men bør ikke erstatte det.

Avslutt med håndtakvalget og praktiske kontaktopplysninger som er nødvendige for forespørselen. Dersom du har bilder eller tegninger, bør de merkes slik at det fremgår hvilket vindu og hvilken synsretning de gjelder. Oppsummer til slutt alle valgene i én samlet linje: produkt, mål, materiale, eventuell aluminiumsbekledning, farge, glassoppbygning, sprossedesign og håndtak. Denne korte kontrollen gjør det enklere for deg å oppdage om et valg er uklart eller mangler før forespørselen sendes.

Kan vinduet bestilles etter mål?

Ja. Vinduet kan bestilles etter mål. Oppgi målene du arbeider med, og skill tydelig mellom målet på åpningen og ønsket produktmål. Endelig målangivelse bør avklares før bestilling.

Kan jeg velge farge på vinduet?

Ja, du kan velge farge. Oppgi gjerne ønsket farge sammen med valgt materiale, siden både treverket og eventuell aluminiumsbekledning inngår i vinduets samlede visuelle uttrykk.

Er det mulig å velge håndtak?

Ja. Håndtak kan velges som en del av bestillingen. Oppgi gjerne hvilket uttrykk du ønsker, slik at håndtaket kan vurderes sammen med vinduets materiale, farge og øvrige utforming.

Hvilke sprossemønstre kan jeg velge?

Du kan velge én åpningsramme uten sprosser eller et av de tilgjengelige mønstrene med horisontale og vertikale sprosser. Oppgi hele navnet på ønsket mønster i forespørselen, så kommer antallet og retningen på sprossene tydelig frem.

Hvordan er glasset bygget opp?

Glasset er isolerglass med varmereflekterende belegg, varmkantavstandslist av typen CHR og argongass. Du kan velge mellom tolags og trelags glassoppbygning.

Kan jeg få treverket med aluminiumsbekledning?

Ja. Både furu og eik kan bestilles med aluminiumsbekledning. Oppgi treslag og om du ønsker bekledning når du sender forespørselen, slik at riktig materialutførelse legges til grunn.

Hvordan åpnes vinduet?

Det er et sidehengslet vindu med én åpningsramme, og rammen slår utover. Planlegg derfor plasseringen ut fra den faktiske åpningen og forholdene rundt vinduet.

Har vinduet CE-merking og garanti?

Ja. Vinduet er CE-merket og har fem års garanti. Les de aktuelle garantivilkårene sammen med bestillingsdokumentene, slik at du kjenner vilkårene som gjelder for produktet ditt.

Gjør vindusvalget klart for prosjektet ditt

Har du en åpning, en fasadeidé eller et ønsket sprossemønster du vil avklare? Samle mål, materialpreferanse, ønsket farge, håndtak og glassoppbygning, og send oss en forespørsel. Vi hjelper deg med å gjøre opplysningene tydelige, slik at du kan ta stilling til et måltilpasset 1-rams sidehengslet vindu som passer uttrykket i prosjektet ditt.
