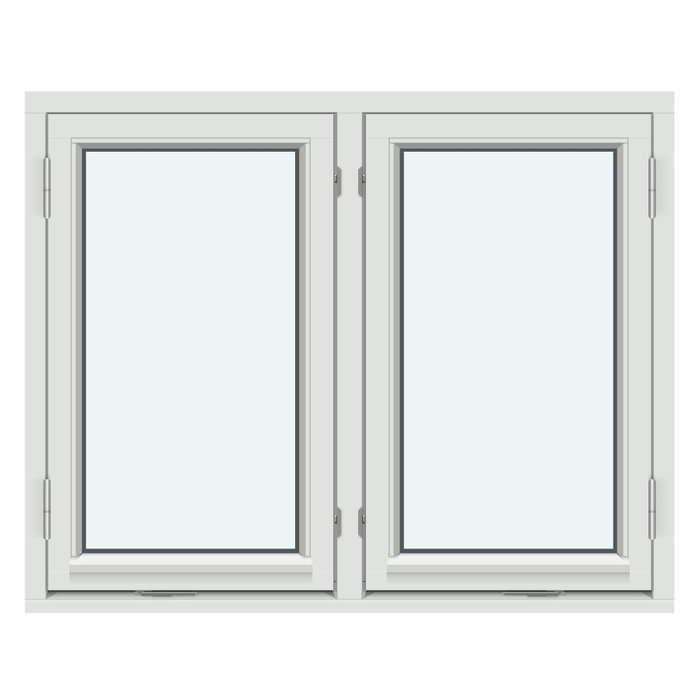

2-rams sidehengslet vindu, utadslående

Et utadslående vindu med to åpningsrammer

2-rams sidehengslet vindu, utadslående

Et sidehengslet vindu med to utadslående rammer, flere navngitte sprosseuttrykk og valg av mål, farge og håndtak.

Åpningsfunksjon

Sidehengslet og utadslående

Materialer

Furu eller eik, med eller uten aluminiumsbekledning

Glassoppbygning

Isolerglass med belegg, varm kant og argongass

Tilpasning

Mål, farge og håndtak kan velges

01

Åpning og daglig betjening

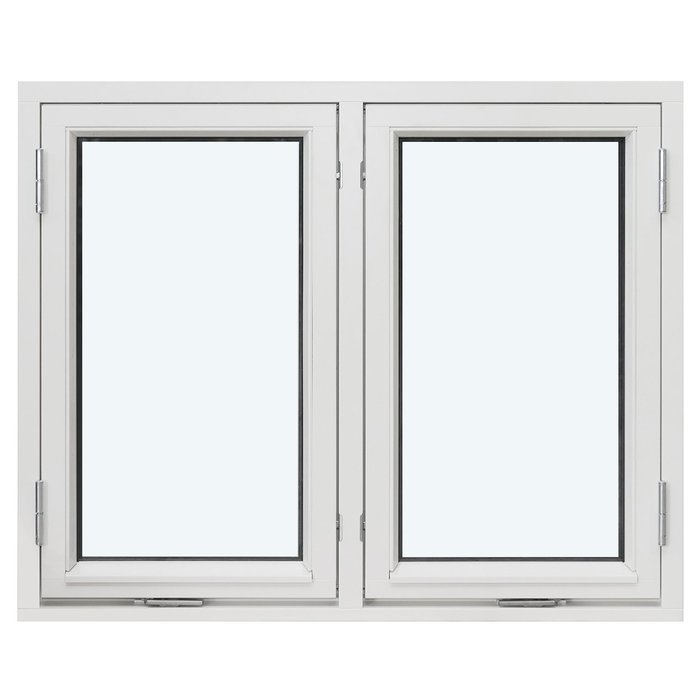

Dette er et sidehengslet vindu med to rammer som dreies utover ved åpning. Åpningsmåten er en sentral del av produktets identitet og bør vurderes i sammenheng med plasseringen i fasaden og hvordan du ønsker å bruke vinduet i hverdagen. Siden rammene beveger seg på utsiden, beholdes plassen rett innenfor vinduet når det åpnes. Utvendig må det samtidig være tilstrekkelig klaring til begge rammene. Se derfor på vinduets plassering i forhold til hjørner, kledning, beslag og andre faste bygningsdeler før du fastsetter mål og sender forespørselen.

Den utadslående funksjonen gjør at rammene beveger seg bort fra rommet når vinduet åpnes. Det kan være praktisk der du ønsker å holde området på innsiden fritt, men du bør samtidig ta hensyn til plassen utenfor vinduet. Plassering i fasaden, nærliggende bygningsdetaljer og ønsket håndtak er derfor relevante punkter når du vurderer den daglige betjeningen.

De to åpningsrammene er en fast del av denne vindustypens visuelle og funksjonelle oppbygning. Du kan velge et rent design uten sprosser eller en av de navngitte inndelingene med horisontale og vertikale sprosser. Slik kan uttrykket tilpasses prosjektet samtidig som åpningsmåten forblir sidehengslet og utadslående.

Valg av håndtak er tilgjengelig ved bestilling og kan samordnes med vinduets materiale, farge og sprossedesign. Beslagene er oppgitt med merkene SPILKA og IPA, mens håndtaket er et eget valg. Beskriv derfor ønsket håndtak direkte i forespørselen i stedet for å bruke beslagmerket som betegnelse på håndtaket. Hvis prosjektet omfatter flere vinduer, kan du også oppgi om de skal ha samme håndtak eller om valget varierer mellom enhetene. En samlet oversikt gjør det enklere å knytte riktig håndtak til hvert vindu.

02

Konstruksjon, materialer og komponentmål

Vinduet kan utføres i furu, furu med aluminiumsbekledning, eik eller eik med aluminiumsbekledning. Velg én materialutførelse for hvert vindu og oppgi ønsket farge som et eget valg. Dersom aluminiumsbekledning inngår, er dette en del av den valgte materialutførelsen og har betydning for hvilke komponentmål som gjelder for karm og ramme.

Karmen er oppgitt til 105 × 57 mm. For utførelse med aluminiumsbekledning er karmens komponentmål 115 × 57 mm. Rammen er oppgitt til 76 × 65 mm, mens rammen med aluminiumsbekledning har komponentmålet 86 × 65 mm. Dette er mål på karm- og rammekomponentene. De skal ikke brukes som bredde, høyde eller yttermål for det ferdige vinduet og erstatter ikke de tilpassede produktmålene som må angis separat. Når du lager en måloversikt, kan du derfor føre ønsket vindusbredde og -høyde i egne felt og holde de oppgitte komponentmålene atskilt fra disse.

Monteringshullene er oppgitt til 14 mm. Målet gjelder selve monteringshullet og bør holdes atskilt fra mål på karm, ramme og ferdig vindu. Valg av festemiddel og innfesting må tilpasses veggoppbygningen og forholdene i det aktuelle prosjektet. Vinduet er CE-merket og omfattes av 5 års garanti.

Glassvalget omfatter 2- eller 3-lags isolerglass. Antallet lag beskriver glassoppbygningen og skal ikke forveksles med antall rammer eller glassfelt. Ønsket ferdigmål velges separat gjennom måltilpasningen, mens komponentmålene for karm og ramme følger materialutførelsen. Oppgi derfor ønsket vindusmål, valgt glassoppbygning og om vinduet skal være i furu eller eik, med eller uten aluminiumsbekledning. Da blir det tydelig hvilke mål som gjelder det ferdige produktet, og hvilke som beskriver konstruksjonskomponentene.

05

Slik vurderer du den planlagte åpningen

Før du velger tilpassede mål, bør du fastslå hva målene i prosjektet faktisk beskriver. Et mål tatt i veggåpningen er ikke nødvendigvis det samme som ønsket yttermål på vinduet. Noter derfor målepunktene og bruk konsekvente betegnelser. Dersom eksisterende gerikter, kledning eller andre overganger skjuler deler av konstruksjonen, bør du unngå å gjette hva som ligger bak dem.

Mål åpningen på flere steder og noter eventuelle forskjeller mellom sidene, toppen og bunnen. Det kan for eksempel være nyttig å registrere bredde øverst, i midten og nederst samt høyde på venstre side, i midten og på høyre side. Diagonalmål kan bidra til å beskrive om åpningen er rettvinklet. Merk hvert mål tydelig, og oppgi om det gjelder den synlige åpningen, et eksisterende vindu eller ønsket mål på det nye vinduet. Endelig produktmål og nødvendig montasjefuge må tilpasses den aktuelle konstruksjonen, så en ryddig måleskisse gir et bedre utgangspunkt enn én enkelt bredde og høyde uten forklaring.

Siden rammene dreies utover, bør området de skal bevege seg gjennom vurderes før bestilling. Se etter bygningsdeler og faste elementer som kan påvirke åpningsklareringen, for eksempel utvendig kledning, beslag eller andre nærliggende detaljer. Ta også hensyn til hvordan vinduet er plassert i fasaden. Dette er særlig relevant hvis vinduet sitter nær et hjørne eller en annen fremspringende del av bygningen.

Dersom vinduet skal erstatte et eksisterende produkt, kan du dokumentere både det synlige vinduet og den omkringliggende veggen før demontering. Bilder og en enkel målsatt skisse kan gjøre det lettere å skille mellom eksisterende vindusmål, veggåpning og ønsket nytt produktmål. Fordi måltilpasning er tilgjengelig, er en tydelig målbeskrivelse et viktig grunnlag for å få riktig vindusformat uten å forveksle komponentmålene med de ferdige yttermålene.

06

Visuell komposisjon, treverk og fargevalg

Det visuelle uttrykket formes av de to rammene og den valgte sprosseinndelingen. Et design uten sprosser holder glassflatene roligere, mens horisontale sprosser eller kombinasjoner av horisontale og vertikale sprosser skaper en tydeligere rytme. Velg design ut fra fasaden og vinduene det skal stå sammen med, og bruk det nøyaktige designnavnet i forespørselen.

Materialvalget er en annen viktig del av helheten. Du kan velge furu eller eik, og begge treslagene finnes også som utførelser med aluminiumsbekledning. Oppgi én materialutførelse for hvert vindu, og se valget i sammenheng med ønsket farge, glassoppbygning og sprossedesign. Hvis prosjektet omfatter flere vinduer, kan en samlet materialoversikt gjøre det enklere å holde uttrykket konsekvent.

Fargevalg er tilgjengelig ved kjøp og kan ses i sammenheng med både fasaden, materialutførelsen og de øvrige vinduene i prosjektet. En farge som ligger nær fasadens toner, kan gi et roligere helhetsinntrykk, mens en kontrast kan fremheve vinduets to rammer og valgte sprosseinndeling. Oppgi ønsket farge så presist som mulig sammen med valget av furu, eik eller en utførelse med aluminiumsbekledning. Hvis flere vinduer inngår i bestillingen, bør oversikten vise tydelig om alle skal ha samme farge eller om valget varierer mellom enhetene.

Håndtaket inngår både i betjeningen og i vinduets visuelle helhet. Oppgi håndtaket som et eget valg ved siden av materiale og farge. Beslagmerkene SPILKA og IPA beskriver vinduets beslag, ikke håndtakets utforming. Ved å samle sprossedesign, materialutførelse, farge og håndtak i én oversikt får du et tydelig grunnlag for å vurdere hvordan detaljene fungerer sammen.

07

Relaterte vindus- og dørtyper

Hvis prosjektet trenger en kombinasjon av fast glassfelt og åpningsramme, kan et utadslående sidehengslet Kombi-vindu være et aktuelt alternativ. De navngitte designene omfatter løsninger uten sprosser og flere inndelinger med horisontale og vertikale sprosser. Den ordinære varianten kan utføres i furu eller eik, med eller uten aluminiumsbekledning, mens varianten i historisk stil er oppgitt i furu eller eik uten aluminiumsbekledning. Begge har 2- eller 3-lags isolerglass med varmereflekterende belegg, varm kant og argongass. Sammenlign derfor ønsket kombinasjon av fast og åpningsbart felt, materialutvalget og sprossedesignet før du velger mellom variantene.

Til skrå takflater finnes et svingbart takvindu i furu med aluminiumsbekledning. Det åpnes med et håndtak nederst og har 2-lags isolerrute med varmereflekterende belegg og argongass. Sortimentet omfatter også utadslående svingvinduer med vertikal dreieakse, enten med én eller to rammer. Disse svingvinduene kan velges i furu eller eik, med eller uten aluminiumsbekledning, og med 2- eller 3-lags isolerrute. De er relevante når du ønsker en vertikal dreieakse fremfor den sidehengslede funksjonen på produktet på denne siden. Legg særlig merke til forskjellene i plassering, åpningsfunksjon, antall rammer og tilgjengelig glassoppbygning.

Et 1-rams innadslående vindu med vippefunksjon er et alternativ når rammen skal åpnes inn i rommet. Det kan utføres i furu eller eik, med eller uten aluminiumsbekledning, og leveres med 2- eller 3-lags isolerrute. Denne vindustypen har silikonpakninger og beslag fra Roto Frank, i motsetning til den svarte gummitetningen og beslagene fra SPILKA eller IPA på det sidehengslede vinduet. For adkomst til balkong eller terrasse finnes enfløyede utadslående balkongdører i ordinær og historisk stil. Dørene har beslag fra SPILKA og en ASSA-løsning med 3-punkts låsemekanisme, og designutvalget omfatter varianter med glass, sprosser og panel.

Sammenlign først produkttype, åpningsretning og antall åpningsrammer eller dørblad. Se deretter på materialer, glass og design for det aktuelle produktet. På den måten kan du velge ulike åpningstyper til forskjellige deler av prosjektet uten å blande sammen spesifikasjonene. Du kan utforske de relaterte produktene nedenfor:

Sidehengslet Kombi-vindu, utadslående, Sidehengslet Kombi-vindu i historisk stil, utadslående, Svingbart takvindu, 1-rams svingvindu med vertikal dreieakse, utadslående, 2-rams svingvindu med vertikal dreieakse, utadslående, 1-rams innadslående vindu, Enfløyede utadslående balkongdører, Enfløyede utadslående balkongdører i historisk stil.

08

Forbered en tydelig forespørsel

Start med å notere ønsket ferdigmål for vinduet og forklar tydelig hva hvert mål refererer til. Hold mål på eksisterende veggåpning, eventuelt eksisterende vindu og ønsket nytt produkt atskilt. En målsatt skisse og bilder av den aktuelle bygningsdelen kan gi nyttig sammenheng, særlig når overganger, kledning eller andre detaljer påvirker hvordan åpningen kan vurderes.

Velg deretter én materialutførelse: furu, furu med aluminiumsbekledning, eik eller eik med aluminiumsbekledning. Oppgi ønsket farge som et eget punkt. Dersom du har preferanser for håndtak, beskriver du også dette separat. På den måten blir materialet, fargen og betjeningsdetaljen behandlet som tydelige valg fremfor som én samlet og mulig tvetydig stilbeskrivelse.

Angi om du ønsker 2- eller 3-lags isolerglass, og velg ett av de navngitte sprossedesignene. Dersom du ønsker glassflater uten sprosser, oppgir du designet «2 rammer uten sprosser». For andre uttrykk bruker du det fullstendige navnet på den aktuelle kombinasjonen av horisontale og vertikale sprosser. Det gjør det enkelt å skille glassvalget fra den visuelle inndelingen.

Kontroller til slutt at forespørselen identifiserer produktet som 2-rams sidehengslet vindu, utadslående. Samle ønsket ferdigmål, materialutførelse, farge, håndtak, glassoppbygning og sprossedesign i én oversikt. Noter også dersom flere vinduer skal ha de samme valgene, eller lag en tydelig oversikt for hver enhet. Med bilder og en enkel skisse ved behov får vi et ryddig grunnlag for å følge opp produktforespørselen.

Kan vinduet bestilles etter mål?

Ja. Tilpassede mål er et tilgjengelig kjøpsvalg. Oppgi målene du ønsker for vinduet, og skill tydelig mellom vindusmål og målene du har tatt på bygningen. Da blir det enklere å avklare produktet uten at ulike måltyper blandes sammen.

Kan jeg velge farge på vinduet?

Ja, fargevalg er tilgjengelig. Materiale og farge kan oppgis som separate valg. Beskriv ønsket farge så presist som mulig i forespørselen, fremfor å basere valget på hvordan en skjerm gjengir nyanser.

Er håndtak et tilgjengelig valg?

Ja. Håndtak er et tilgjengelig valg ved bestilling. Oppgi hvilket håndtak du ønsker sammen med mål, materiale, farge, glassoppbygning og sprossedesign, slik at alle valgene kan ses i sammenheng. SPILKA og IPA betegner vinduets beslag og er ikke navn på håndtaksvalgene.

Hvilke glassalternativer finnes til vinduet?

Du kan velge 2- eller 3-lags isolerglass. Begge oppbygningene er spesifisert med varmereflekterende belegg, avstandslist med varm kant av typen CHR og argongass. Glasstetningene er av svart gummi. Oppgi ønsket glassoppbygning sammen med de øvrige valgene i forespørselen.

Hvilke materialutførelser kan jeg velge mellom?

Vinduet kan bestilles i furu, furu med aluminiumsbekledning, eik eller eik med aluminiumsbekledning. Velg én utførelse for hvert vindu og oppgi ønsket farge separat. Dersom flere vinduer skal brukes i samme prosjekt, kan du samle material- og fargevalgene i én oversikt.

Kan vinduet bestilles med eller uten sprosser?

Ja. Det finnes et design med to rammer uten sprosser og flere design med horisontale sprosser eller kombinasjoner av horisontale og vertikale sprosser. Alternativene omfatter fra én til fire horisontale sprosser i de navngitte utformingene, samt en variant med én horisontal og to vertikale sprosser. Oppgi ønsket designnavn i forespørselen.

Hvilke mål er oppgitt for karm og ramme?

Karmen har komponentmålet 105 × 57 mm, eller 115 × 57 mm med aluminiumsbekledning. Rammen har komponentmålet 76 × 65 mm, eller 86 × 65 mm med aluminiumsbekledning. Dette er mål på karm- og rammekomponentene, ikke bredde, høyde eller yttermål for det ferdige vinduet.

Er vinduet CE-merket, og hvor lang garanti har det?

Ja, vinduet er CE-merket og omfattes av 5 års garanti. Når du sender en forespørsel, bør du identifisere produktet som et 2-rams sidehengslet vindu, utadslående, og legge ved ønskede mål og valg for utførelsen.

Gjør vindusvalgene klare for prosjektet ditt

Når du har samlet ønskede vindusmål, materialvalg, farge, håndtak, glassoppbygning og designuttrykk, kan du sende oss en forespørsel. Vi hjelper deg med å samle valgene rundt 2-rams sidehengslet vindu, utadslående, slik at produktet kan beskrives tydelig før bestilling. Ta gjerne med bilder eller en enkel skisse dersom det gjør prosjektet lettere å forstå.
