Sidehengslet Kombi-vindu i historisk stil, utadslående

Fast glassfelt og sidehengslet åpningsramme i en historisk komposisjon

Sidehengslet Kombi-vindu i historisk stil, utadslående

Et utadslående kombivindu produsert etter mål, med valg av furu eller eik, farge, håndtak, glassoppbygning og navngitt sprossemønster.

Åpningsfunksjon

Utadslående

Materiale

Furu eller eik

Glass

Isolerglass med varm kant og argongass

Merking

CE-merket

01

Åpning og daglig håndtering

Den bevegelige delen er sidehengslet og åpnes utover, mens det faste glassfeltet forblir lukket. I daglig bruk er det derfor bare åpningsrammen du betjener. Kombinasjonen samler de to funksjonene i ett vindu og gir en tydelig inndeling mellom fast og bevegelig glassfelt. Når du planlegger plasseringen, bør underlaget vise klart hvilken del som er fast, og hvilken del som er åpningsrammen.

Når du bruker vinduet, bør håndtaket betjenes rolig og kontrollert. Før rammen åpnes, kan du se etter gjenstander som står i bevegelsesområdet på utsiden. Siden rammen slår utover, bør du også være oppmerksom på forholdene rundt vinduet når det brukes. Håndtak kan velges ved bestilling, slik at du kan ta stilling til både grep og visuelt uttrykk før forespørselen ferdigstilles.

Den faste og den bevegelige delen kan også påvirke hvordan du planlegger rengjøring og vanlig ettersyn. Følg med på synlige flater, glass, tetninger, håndtak og bevegelige deler, og rengjør med metoder som passer til det aktuelle materialet og overflateuttrykket. Unngå å tvinge rammen dersom bevegelsen oppleves hindret. Undersøk heller om noe står i veien, eller om det finnes synlige forhold som bør følges opp.

I rom der vinduet brukes ofte, kan det være lurt å tenke gjennom hvem som skal betjene det og hvordan området nær vinduet møbleres. Dette endrer ikke produktets funksjon, men kan gjøre den daglige bruken mer oversiktlig. Ved forespørsel kan du oppgi ønsket håndtak sammen med de øvrige valgene, slik at betjeningsdetaljen blir vurdert som en del av vinduets helhet.

02

Konstruksjon, materialer og komponentmål

Kombivinduet kan utføres i furu eller eik. Dette er materialvalget for produktet, og du kan oppgi hvilken tresort du ønsker når forespørselen sendes. Karmen har komponentmål på 105 x 57 mm, mens rammen har komponentmål på 76 x 65 mm. Disse målene beskriver de navngitte komponentene og skal ikke leses som vinduets samlede bredde, høyde eller dybde. Selve vinduet kan produseres etter mål for den tiltenkte åpningen.

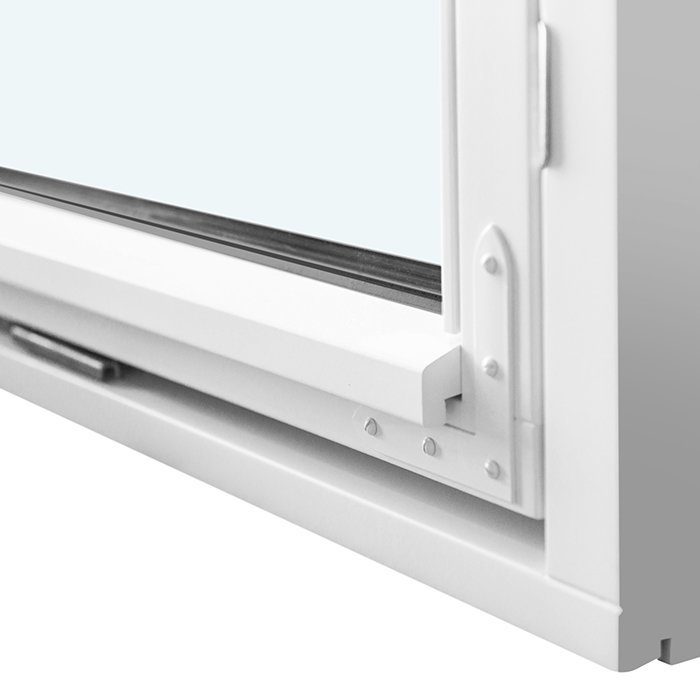

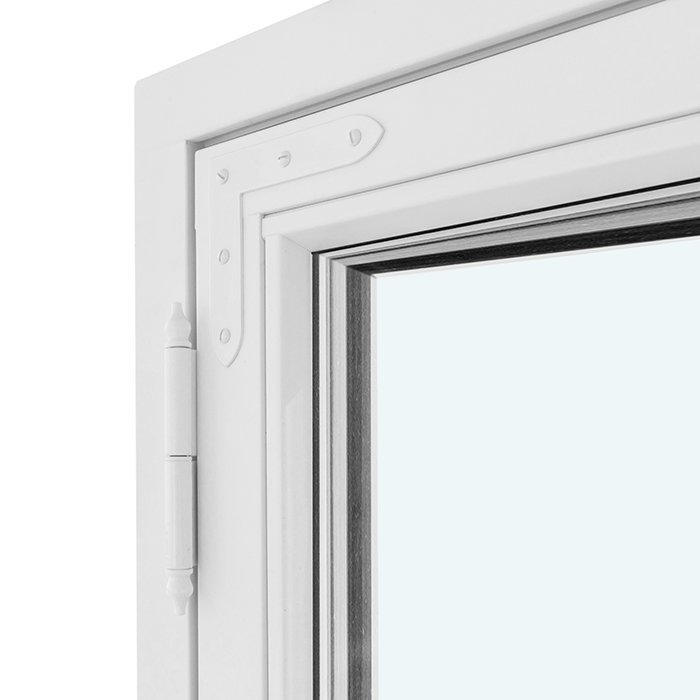

Monteringshullene er 14 mm, og produktspesifikasjonen angir beslag fra SPILKA og IPA. Valget du gjør ved bestilling, gjelder håndtaket; beslagene følger produktets konstruksjon. Glasstetningene er utført i svart gummi. Sammen med karm, ramme og glass utgjør disse delene den beskrevne produktoppbygningen.

Produktet er CE-merket og leveres med fem års garanti. Oppbevar ordrebekreftelsen og den tilhørende produktdokumentasjonen samlet, slik at vinduet og de valgte utførelsene enkelt kan identifiseres ved senere behov.

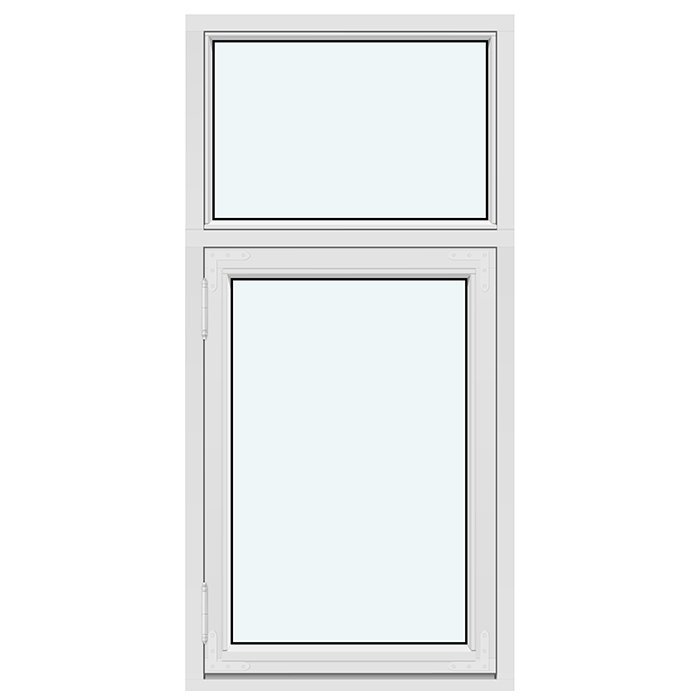

Konstruksjonen består av ett fast glassfelt og én sidehengslet åpningsramme. Det faste feltet bidrar til den samlede glassflaten, mens åpningsrammen gir den utadslående funksjonen. På skisser og i målunderlag bør de to delene merkes tydelig, slik at komposisjonen ikke forveksles med et vindu der begge feltene kan åpnes.

Når du sammenligner produktet med en eksisterende løsning, bør du skille mellom komponentmålene ovenfor og de samlede målene på vinduet du trenger. Oppgi derfor vindusmålene separat i forespørselen, og bruk betegnelsene karm og ramme når du viser til de oppgitte komponentmålene. Det reduserer risikoen for at ulike typer mål blandes sammen.

05

Slik vurderer du den tiltenkte åpningen

God oppmåling begynner med å identifisere nøyaktig hvilken åpning vinduet skal knyttes til. Fjern ikke bygningsdeler bare for å ta et foreløpig mål. Mål heller på tilgjengelige, stabile referansepunkter, og noter hva hvert mål gjelder. Dersom overflater, lister eller eksisterende innramming skjuler deler av konstruksjonen, bør dette beskrives tydelig. En enkel skisse kan vise hvor målepunktene ligger.

Ta mål flere steder både horisontalt og vertikalt. Eldre åpninger kan ha avvik, og ett enkelt mål gir ikke alltid et dekkende bilde. Noter alle avlesninger i samme måleenhet og merk dem med plassering, for eksempel øverst, i midten og nederst. Ikke avrund eller juster tallene uten å forklare det. Oppgi også om målene gjelder selve åpningen, et eksisterende vindu eller en synlig del av karmen.

Siden åpningsrammen slår utover, bør du undersøke området utenfor vinduet. Se etter faste bygningsdeler, beslag, rekkverk, takdetaljer, vegetasjon eller andre forhold som kan komme inn i rammens bevegelsesområde. Nødvendig fri plass avhenger av vinduets mål og den konkrete plasseringen, så vis nærliggende detaljer på en målsatt skisse eller med supplerende bilder.

Marker fast felt og åpningsramme tydelig på skissen, og angi hva som er innside og utside. Unngå å bruke bare «høyre» eller «venstre» uten et klart referansepunkt, siden retningen kan oppfattes forskjellig avhengig av hvilken side vinduet betraktes fra. En enkel merking direkte på tegningen gjør plasseringen lettere å forstå uten at det oppstår tvil om hvilken del som kan åpnes.

Bilder tatt rett mot åpningen og fra siden kan supplere målene. De bør ikke erstatte målsatte opplysninger, men kan vise omramming, nærliggende detaljer og nivåforskjeller. Dersom åpningen inngår i en vernet eller eldre fasade, kan du i tillegg samle bilder av øvrige vinduer. Da blir det lettere å diskutere komposisjon og sprossemønster uten å gjøre fotografiene til teknisk dokumentasjon.

06

Visuell helhet, treverk og fargevalg

Vinduets visuelle uttrykk skapes av samspillet mellom det faste feltet, åpningsrammen, sprossemønsteret, treverket og fargen. Når du vurderer komposisjonen, kan du se på hvordan vinduet skal inngå i fasaden og spille sammen med bygningens øvrige detaljer.

Furu og eik er de tilgjengelige materialvalgene. Tresortene har ulike visuelle karakterer, men den endelige opplevelsen påvirkes også av valgt farge og overflateuttrykk. Dersom vinduet skal stå sammen med eksisterende trevinduer, kan du sammenligne synlige profiler, fargetoner og sprosselinjer. Målet trenger ikke være å anta en identisk virkning; det viktige er å beskrive hvilken sammenheng du ønsker.

Farge kan velges ved kjøp. Se gjerne på fargeprøver i lysforhold som ligner plasseringen, siden dagslys, skygge og omkringliggende materialer kan påvirke inntrykket. En skjermvisning er nyttig som orientering, men er ikke nødvendigvis en nøyaktig gjengivelse av en ferdig overflate. Oppgi derfor fargevalget med den betegnelsen som brukes i forespørselen, ikke bare med en generell beskrivelse som «lys» eller «mørk».

Sprossemønsteret kan brukes til å knytte vinduet visuelt til andre åpninger i bygningen. Horisontale linjer kan følge eksisterende inndelinger, mens vertikale linjer kan inngå i en annen rytme. Dette er eksempler på hvordan en kjøper kan tenke om fasaden, ikke regler for hvordan produktet må utformes. Velg bare blant de navngitte mønstrene, og unngå å anta detaljer om sprossenes montering.

Håndtaket er også et tilgjengelig valg. Selv om det er en mindre detalj enn glassfelt og sprosser, kan form og uttrykk vurderes sammen med andre synlige elementer i rommet. Oppgi ønsket håndtak som et eget valg i forespørselen. Beslag fra SPILKA og IPA inngår i produktspesifikasjonen og behandles derfor separat fra håndtakvalget.

07

Velg riktig vindus- eller dørtype

Dette kombivinduet passer når du ønsker ett fast glassfelt og én sidehengslet ramme som åpnes utover i samme komposisjon. Hvis prosjektet krever at flere felt kan åpnes, at vinduet skal åpnes innover, eller at åpningen skal brukes som balkongdør, bør du sammenligne med en annen produktkategori. Begynn med ønsket åpningsfunksjon, og vurder deretter mål, materialer, glass og visuell inndeling for det aktuelle produktet.

De utadslående svingvinduene med vertikal dreieakse er alternativer når du ønsker en annen vindusfunksjon enn kombinasjonen av fast felt og sidehengslet ramme. Sortimentet omfatter både en variant med én ramme og en variant med to rammer, og enkelte mønstre for toramsvarianten inkluderer også et fast glassfelt. Disse produktene kan leveres i furu eller eik, med eller uten aluminiumsbekledning, og med to- eller trelags isolerrute.

De innadslående vinduene er aktuelle når åpningsretningen skal være inn i rommet. De finnes med én eller to rammer og har vippefunksjon. Materialalternativene omfatter furu og eik, også med aluminiumsbekledning, mens glassløsningen er to- eller trelags isolerrute. Sammenlign særlig åpningsretning, antall rammer og tilgjengelige sprossemønstre før du velger mellom et innadslående vindu og kombivinduet på denne siden.

Hvis prosjektet krever et vindu med brannklasse EI30, finnes egne produkter for dette formålet. Sortimentet omfatter en innadslående variant med vippefunksjon og et utadslående toppsvingvindu, begge i eik og med tolags isolerrute med varmereflekterende belegg. EI30 er klassifiseringen for disse særskilte produktene og gjelder ikke det historiske kombivinduet på denne siden.

En utadslående balkongdør er et mer relevant utgangspunkt dersom åpningen skal ha dørfunksjon. De enfløyede variantene har trepunkts låsemekanisme og kan utformes med glass, sprosser og, i de oppgitte mønstrene, panel. Den ordinære varianten kan leveres i furu eller eik, med eller uten aluminiumsbekledning, mens varianten i historisk stil leveres i furu eller eik. Nedenfor kan du åpne de beslektede produktene og sammenligne løsningene nærmere. 1-rams svingvindu med vertikal dreieakse, utadslående, 2-rams svingvindu med vertikal dreieakse, utadslående, 1-rams innadslående vindu, 2-rams innadslående vindu, Innadslående vindu med brannklasse EI30, Utadslående toppsvingvindu med brannklasse EI30, Enfløyede utadslående balkongdører, Enfløyede utadslående balkongdører i historisk stil.

08

En kort rekkefølge for en presis forespørsel

Start med å navngi produktet som «Sidehengslet Kombi-vindu i historisk stil, utadslående». Det skiller forespørselen fra spørsmål om svingvinduer, innadslående vinduer og balkongdører. Beskriv deretter prosjektet kort: om det gjelder utskifting, oppussing eller en annen konkret situasjon. Hold beskrivelsen faktabasert, og legg ved en skisse dersom plasseringen er vanskelig å forklare med tekst alene.

Samle så de målopplysningene du har, med tydelig angivelse av hva de gjelder og hvor de er tatt. Bruk samme måleenhet gjennom hele underlaget. Dersom ulike avlesninger ikke er like, skal de stå separat fremfor å slås sammen til ett omtrentlig mål. Bilder kan legges ved som støtte, særlig hvis åpningen har uvanlig omramming eller ligger tett på andre bygningsdetaljer.

Velg deretter furu eller eik, og angi ønsket farge. Hvis fargen skal samordnes med eksisterende vinduer eller fasadedetaljer, kan du forklare dette kort og legge ved et referansebilde. Referansebildet viser intensjonen din, men erstatter ikke en entydig fargebetegnelse. Oppgi også ønsket håndtak som en egen del av valgene.

For glasset skriver du hvilken av de tilgjengelige isolerglassoppbygningene du ønsker. Bruk deretter det fullstendige navnet på sprossemønsteret. Ikke forkort mønsteret til bare «kryss» eller «stående sprosse», fordi det kan bli uklart hvilken inndeling som gjelder for det faste feltet og hvilken som gjelder for åpningsrammen.

Avslutt med å kontrollere at skisse, bilder og tekst bruker de samme betegnelsene. Marker klart hva som er innside og utside, og skill mellom ønskede valg og opplysninger du bare sender som bakgrunn. En ryddig rekkefølge kan være produktnavn, prosjektbeskrivelse, mål, materiale, farge, håndtak, glass og sprossemønster. Da får vi et samlet grunnlag for å følge opp forespørselen uten at viktige detaljer blandes sammen.

Kan kombivinduet bestilles etter mål?

Ja. Vinduet kan produseres etter mål. Ta mål flere steder i den tiltenkte åpningen, noter avvik, og oppgi tydelig hvilke mål du sender inn. Da får vi et bedre grunnlag for å behandle forespørselen din.

Hvilke tresorter kan jeg velge mellom?

Du kan velge mellom furu og eik. Materialvalget påvirker vinduets uttrykk og bør vurderes sammen med farge, sprossemønster og bygningens øvrige detaljer. Oppgi ønsket materiale når du sender forespørselen.

Kan jeg velge farge på vinduet?

Ja, fargevalg er en tilgjengelig del av bestillingen. Vurder fargen i sammenheng med fasade, omramming og andre vinduer. Husk at lysforhold og skjermvisning kan påvirke hvordan en farge oppfattes.

Er det mulig å velge håndtak?

Ja. Håndtak kan velges ved bestilling. Tenk gjennom hvilket uttrykk du ønsker, og hvordan håndtaket skal passe sammen med rommets øvrige beslag og detaljer. Oppgi valget i den samlede forespørselen.

Finnes kombivinduet både med og uten sprosser?

Ja. Produktet har en fast del og en åpningsramme, og det finnes navngitte mønstre både uten sprosser og med ulike fordelinger av horisontale og vertikale sprosser. Bruk hele mønsternavnet i forespørselen.

Hva slags glass brukes i vinduet?

Vinduet leveres med isolerglass som har varmereflekterende belegg, avstandslist med varm kant og argongass. I forespørselen bør du angi hvilken av de oppgitte glassoppbygningene du ønsker vurdert for vinduet.

Er vinduet CE-merket og omfattet av garanti?

Ja. Produktet er CE-merket og har fem års garanti. Ta vare på ordrebekreftelse og relevant dokumentasjon, slik at det er enkelt å identifisere produktet dersom du senere trenger å henvise til garantien.

Hva bør jeg legge ved en forespørsel?

Legg ved målene du har tatt, og forklar tydelig hva hvert mål gjelder. En enkel skisse bør vise fast felt, åpningsramme, innside og utside. Bilder av åpningen og nærliggende bygningsdetaljer kan supplere underlaget. Oppgi også ønsket materiale, farge, håndtak, glassoppbygning og det fullstendige navnet på sprossemønsteret.

Forbered ditt kombivindu etter mål

Vil du undersøke om dette kombivinduet passer til prosjektet ditt? Send oss målene du har tatt, ønsket materiale, farge, håndtak, glassoppbygning og navnet på sprossemønsteret du vurderer. Vi hjelper deg med å samle valgene i en tydelig forespørsel om et vindu produsert etter mål.
