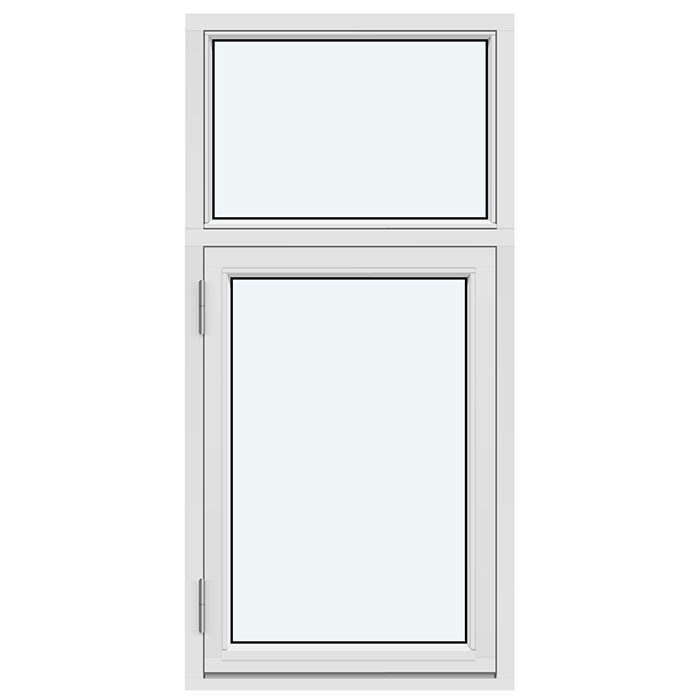

Sidehengslet Kombi-vindu, utadslående

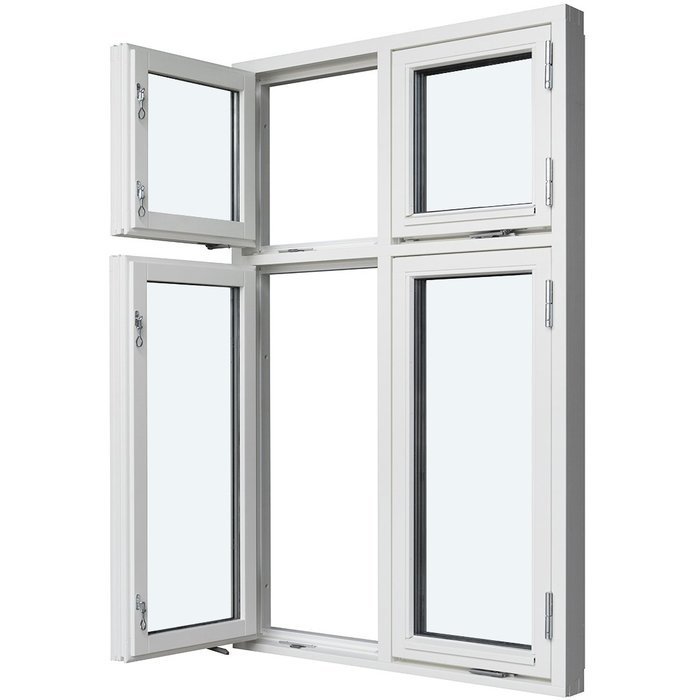

Fast glassfelt og utadslående åpningsramme i en samlet komposisjon

Sidehengslet Kombi-vindu, utadslående

Et målsydd kombivindu i furu eller eik, tilgjengelig med aluminiumsbekledning, valgfri farge og valgbart håndtak. Det faste feltet og åpningsrammen kan settes sammen med flere navngitte sprossemønstre.

Åpningsfunksjon

Utadslående

Materialutførelse

Furu eller eik, med eller uten aluminiumsbekledning

Tilpasning

Produseres etter mål

Dokumentasjon

CE-merket

01

Åpning og daglig håndtering

Åpningsrammen beveges utover når vinduet åpnes, mens det andre feltet er fast. I den daglige bruken forholder du deg derfor til én ramme som åpnes og ett felt som blir stående i samme posisjon. Løsningen passer når du ønsker å kombinere en åpningsmulighet med et fast glassfelt i den samme vinduskomposisjonen.

Håndtaket er kontaktpunktet når du betjener åpningsrammen. Tenk gjennom hvem som vanligvis skal bruke vinduet, og om håndtaket blir naturlig å nå fra innsiden. Plasseringen bør også vurderes sammen med møbler, innvendige flater og andre forhold som kan påvirke den daglige betjeningen.

Vinduet har beslag fra SPILKA og IPA, og håndtak kan velges ved bestilling. Vurder håndtakets form og uttrykk sammen med materialutførelsen, fargen og andre synlige detaljer i rommet. Beskriv gjerne hva som er viktig for deg, slik at håndtaksvalget kan inngå i den samlede utformingen.

Ved vurdering av den daglige bruken er det relevant å ta hensyn til at åpningsrammen slår utover. Undersøk derfor om plasseringen gir rom for bevegelsen på utsiden, og beskriv eventuelle bygningsdeler eller gjenstander i nærheten når du sender en forespørsel. Oppgi produktnavnet dersom du har spørsmål om funksjonen eller komponentene.

Siden en del av Kombi-vinduet er fast, bør tilgangen til glasset vurderes for begge delene. Tenk gjennom hvordan du kommer til innsiden og utsiden ved rengjøring, og om møbler eller beplantning kan gjøre dette vanskelig. Et fast felt og en åpningsramme inngår i samme komposisjon, men omgivelsene kan gi ulike praktiske hensyn ved hver del. Ta dette med når du planlegger plasseringen.

02

Konstruksjon og komponentmål

Konstruksjonen består av ett fast glassfelt og én sidehengslet åpningsramme som slår utover. Du kan velge furu, furu med aluminiumsbekledning, eik eller eik med aluminiumsbekledning. Aluminiumsbekledningen inngår i de to bekledde treutførelsene og gir vinduet en annen utvendig fremtoning enn furu eller eik uten bekledning. Produktet er CE-merket og har fem års garanti.

Karmen har komponentmålet 105 × 57 mm. Med aluminiumsbekledning er karmens komponentmål 115 × 57 mm. Rammen har komponentmålet 76 × 65 mm, mens rammen med aluminiumsbekledning har komponentmålet 86 × 65 mm. Dette er uttrykkelig mål på karm- og rammekomponentene. De skal ikke leses som vinduets samlede bredde, høyde eller dybde, og de erstatter ikke målene på åpningen eller det ferdige vinduet.

Monteringshullene er 14 mm. Dette komponentmålet må ses i sammenheng med veggens oppbygning, underlaget og den festeløsningen som er aktuell for prosjektet. Når du forbereder en forespørsel, bør du derfor oppgi målene på den planlagte åpningen og beskrive plasseringen. Karmmål, rammemål og mål på monteringshullene kan ikke brukes som ferdigmål for hele vinduet.

Vinduet kan leveres med 2- eller 3-lags isolerglass. Begge alternativene har varmereflekterende belegg, avstandslist med varm kant, betegnet CHR, og argongass. Rundt glasset brukes svarte glasstetninger av gummi. Glassoppbygningen velges sammen med vinduets mål, materialutførelse, farge, håndtak og ønsket sprossemønster.

05

Vurder åpningen og plasseringen

Start med selve åpningen der vinduet er tenkt plassert. Mål mellom relevante avgrensninger flere steder, og noter dersom sidene ikke er parallelle eller hjørnene avviker. Et vindu som bestilles etter mål, bør bygge på mål som beskriver den faktiske situasjonen. Ikke bruk karm- eller rammekomponentenes mål som erstatning for åpningens mål; de beskriver ulike deler av produktet og prosjektet.

Fordi åpningsrammen slår utover, bør du undersøke arealet den skal bevege seg inn i. Se etter takutstikk, rekkverk, beslag, utvendig kledning, vegetasjon og andre bygningsdeler eller gjenstander som kan komme i konflikt med bevegelsen. Vurder nødvendig fri plass ut fra vinduets planlagte mål og omgivelsene rundt åpningen.

Vis gjerne vinduets planlagte orientering på en enkel skisse, med det faste feltet og åpningsrammen tydelig markert. Merk også hvilken side som viser innsiden, og hvilken som viser utsiden, slik at perspektivet er lett å forstå. Et bilde av åpningen kan gi nyttig sammenheng, særlig dersom nærliggende bygningsdeler påvirker plasseringen. Feltene trenger ikke å oppfattes som symmetriske eller like brede bare fordi de inngår i samme kombivindu.

Til slutt kan du se åpningen i sammenheng med fasadens linjer. Over- og underkanter, nabovinduer, kledning og andre synlige inndelinger kan påvirke hvor naturlig sprossene oppleves. Dette er estetiske vurderinger du kan bruke i planleggingen, ikke egenskaper som følger automatisk av produktet. Når mål, plassering og ønsket feltinndeling er tydelig beskrevet, har du et bedre grunnlag for å be om en konkret avklaring av den målsydde utformingen.

06

Materialpreg, komposisjon og farge

Materialvalget er viktig for vinduets uttrykk. Furu og eik har hvert sitt naturlige trepreg, og begge kan også leveres med aluminiumsbekledning. De bekledde utførelsene gir en annen utvendig fremtoning enn treutførelsene uten aluminium. Se materialvalget i sammenheng med fasaden, andre vinduer og detaljer du ønsker å videreføre, og oppgi den ønskede utførelsen tydelig i forespørselen.

Farge kan velges ved bestilling. Begynn gjerne med fasadens hovedfarge og vurder deretter om vinduet skal gli rolig inn eller markere linjene tydeligere. Ta med tak, dører og eksisterende vinduer i vurderingen dersom de er relevante. Sammenlign gjerne to farger på den samme skissen av bygningen. Da blir det lettere å se om du ønsker et rolig samspill eller en mer tydelig kontrast til veggen.

Komposisjonen skapes av forholdet mellom det faste feltet, åpningsrammen og den valgte sprosseinndelingen. Et felt uten sprosser kan gi et mer sammenhengende glasspreg, mens vertikale linjer kan understreke høyden. Horisontale linjer kan knytte vinduet til vannrette trekk i fasaden, og kombinerte linjer gir en tydeligere ruteinndeling. Se uttrykket i sammenheng med vinduets plassering og fasadens øvrige linjer.

Når du sammenligner ulike uttrykk, kan du begynne med materialutførelsen, fortsette med hovedfargen og deretter velge det navngitte sprossemønsteret. Håndtaket kan til slutt tilpasses som en mindre, men synlig detalj. Denne fremgangsmåten gjør det lettere å vurdere helheten før du går inn i de små valgene. Skal vinduet stå sammen med andre vinduer eller dører, kan du se etter farger og fasadelinjer som bør videreføres, samtidig som du tar hensyn til at produktene kan ha ulike konstruksjoner og åpningsprinsipper.

07

Andre vindus- og dørtyper å utforske

Når du sammenligner vinduer og dører, bør du først se på hvor produktet skal plasseres, hvilken vei det skal åpnes, og hvor mange bevegelige rammer eller dørblad du trenger. Dette kombivinduet har ett fast glassfelt og én utadslående åpningsramme. Dersom prosjektet krever en annen plassering eller bevegelse, kan de relaterte produktene nedenfor gi et bedre utgangspunkt for videre sammenligning.

For plassering i tak finnes et pivotvindu med håndtak nederst og furu med aluminiumsbekledning. Blant de utadslående alternativene med vertikal dreieakse kan du undersøke utførelser med én eller to rammer. Disse kan leveres i furu eller eik, med eller uten aluminiumsbekledning, og med 2- eller 3-lags isolerrute. Valget mellom dem handler derfor først og fremst om ønsket produkttype, antall rammer og åpningsprinsipp.

Dersom vinduet skal åpnes inn i rommet, finnes relaterte alternativer med én eller to rammer og vippefunksjon. Disse er tilgjengelige i furu eller eik, med eller uten aluminiumsbekledning, og med 2- eller 3-lags isolerrute. Det finnes også et eget innadslående alternativ med brannklasse EI30, utført i eik og med 2-lags isolerrute. Brannklassen gjelder bare dette særskilt navngitte produktet.

Hvis prosjektet krever passasje til balkong eller uteområde, kan du i stedet sammenligne de enfløyede utadslående dørtypene. De finnes med flere kombinasjoner av glass, sprosser og panel, og leveres med 2- eller 3-lags isolerglass. Standardutførelsen kan velges i furu eller eik, med eller uten aluminiumsbekledning, mens typen i historisk stil leveres i furu eller eik. Bruk produktlenkene nedenfor for å se hvilken kategori og utforming som passer best til prosjektet:

Svingbart takvindu, 1-rams svingvindu med vertikal dreieakse, utadslående, 2-rams svingvindu med vertikal dreieakse, utadslående, 1-rams innadslående vindu, 2-rams innadslående vindu, Innadslående vindu med brannklasse EI30, Enfløyede utadslående balkongdører, Enfløyede utadslående balkongdører i historisk stil.

08

Slik forbereder du en presis forespørsel

Begynn med å skrive produktnavnet Sidehengslet Kombi-vindu, utadslående. Legg deretter ved målene du har tatt for den planlagte åpningen, og forklar hvor i bygget vinduet skal plasseres. Marker tydelig hva som er innside og utside på eventuelle skisser. Dersom målene varierer mellom ulike målepunkter, bør du ta med variasjonene i stedet for å velge ett tilfeldig mål.

Velg så ønsket materialutførelse: furu, furu med aluminiumsbekledning, eik eller eik med aluminiumsbekledning. Oppgi ønsket farge og eventuelle ønsker for håndtak. Vinduet har beslag fra SPILKA og IPA, mens håndtaket velges som en egen detalj. Hvis fargen skal samordnes med andre bygningsdeler, kan du beskrive hvilke flater eller produkter du sammenligner med.

Fortsett med glassoppbygningen og skriv hele navnet på designmønsteret du ønsker vurdert. En løs formulering som «noen sprosser» er mindre presis enn den navngitte kombinasjonen av fast felt, åpningsramme, horisontale sprosser og vertikale sprosser. Dersom du er usikker mellom flere mønstre, kan du forklare hvilket visuelt mål du har, for eksempel et rolig fast felt eller en tydeligere rytme i åpningsrammen.

Avslutt med å oppgi eventuelle prosjektkrav som må avklares, og skill gjerne mellom tekniske behov og estetiske preferanser. En ryddig forespørsel kan følge denne rekkefølgen: produktnavn, mål og plassering, materialutførelse, farge, håndtak, glassoppbygning, designmønster og særskilte krav. Du trenger ikke ha bestemt alt på forhånd. Marker usikre punkter som spørsmål, så kan vi bruke dem som utgangspunkt for den videre dialogen.

Kan kombivinduet bestilles etter mål?

Ja. Vinduet kan bestilles etter mål. Oppgi målene på den planlagte åpningen, og beskriv samtidig plasseringen i bygget. Kontroller målene flere steder dersom sidene ikke er helt rette, slik at henvendelsen bygger på et mest mulig presist grunnlag.

Kan jeg velge håndtak?

Ja, håndtak kan velges som en del av bestillingen. Vurder hvordan håndtaket skal fungere i bruk og passe sammen med vinduets materiale, farge og øvrige synlige detaljer. Oppgi gjerne ønskene dine i forespørselen.

Hvilke glasstetninger har vinduet?

Vinduet har glasstetninger av svart gummi. De inngår i glasskonstruksjonen. Materialutførelse, farge og sprossemønster velges som egne deler av vinduets utforming.

Er vinduet CE-merket?

Ja, vinduet er CE-merket. Har prosjektet bestemte dokumentasjonskrav, bør du ta dem med i forespørselen, slik at vi kan vurdere dem sammen med produktopplysningene og den aktuelle utformingen.

Hvordan velger jeg mellom materialutførelsene?

Furu og eik har ulike naturlige uttrykk, mens aluminiumsbekledning endrer utførelsen på utsiden. Valget kan vurderes ut fra ønsket materialpreg, fasadens visuelle helhet og prosjektets øvrige vinduer. Oppgi hvilken av de tilgjengelige materialutførelsene du ønsker vurdert.

Hvordan velger jeg et passende sprossemønster?

Velg ut fra hvilken inndeling du ønsker mellom det faste feltet og åpningsrammen. Sprosser kan gi tydeligere rytme og mindre visuelle glassflater, mens utførelsen uten sprosser gir et roligere uttrykk. Avklar det navngitte mønsteret i forespørselen.

Kan det faste feltet åpnes?

Nei. Kombivinduet består av ett fast glassfelt og én sidehengslet åpningsramme som slår utover. Det faste feltet blir stående i samme posisjon, mens åpningsrammen brukes til å åpne vinduet.

Hvordan sammenligner jeg dette vinduet med relaterte produkter?

Start med å sammenligne plassering, åpningsretning og antall bevegelige rammer. Dette kombivinduet kombinerer ett fast felt med én utadslående åpningsramme. Blant de relaterte produktene finner du blant annet vinduer for tak, utadslående svingvinduer, innadslående vinduer med vippefunksjon og balkongdører. Les spesifikasjonene for hvert produkt før du velger hvilken løsning du vil undersøke nærmere.

Utforsk en utforming for prosjektet ditt

Vil du finne ut om dette kombivinduet passer til prosjektet ditt? Send oss målene på den planlagte åpningen og en kort beskrivelse av ønsket utforming. Vi hjelper deg gjerne med å avklare materialutførelse, farge, glass, sprossemønster og håndtak.
