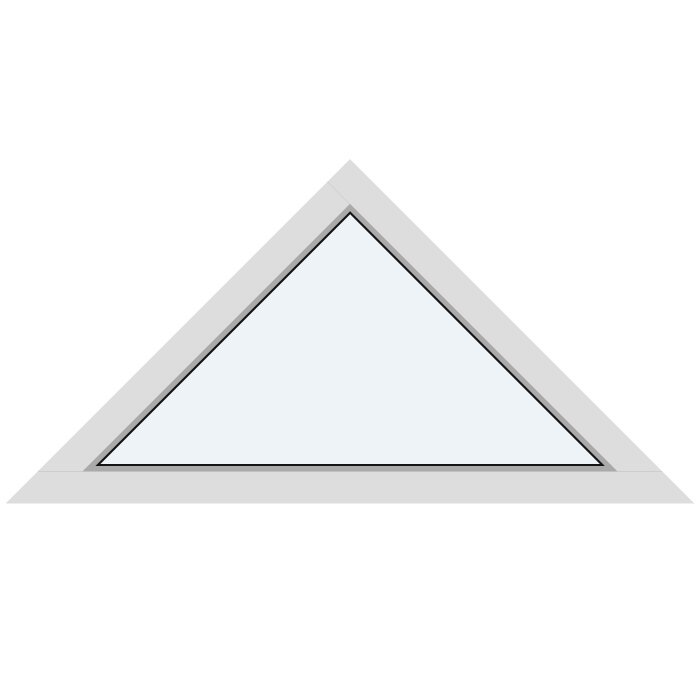

Trekantede og skrå fastkarmvinduer uten åpningsfunksjon

Fast glassflate formet for trekantede og skrå åpninger

Trekantede og skrå fastkarmvinduer uten åpningsfunksjon

Et måttilpasset fastkarmvindu i furu eller eik, med mulighet for aluminiumsbekledning, fargevalg og navngitte sprosseuttrykk.

Vindustype

Fastkarm uten åpningsfunksjon

Materialvalg

Furu eller eik, med eller uten aluminiumsbekledning

Glass

2- eller 3-lags isolerrute med belegg, CHR-varmkant og argongass

Tilpasning

Måttilpasset størrelse og fargevalg

01

Fast funksjon og daglig bruk

Dette produktet er et fastkarmvindu som ikke kan åpnes. I daglig bruk betyr det at glassflaten forblir fast, og at vinduet ikke skal planlegges som en del av den vanlige luftingen. Dersom rommet trenger vinduer eller dører som kan åpnes, må dette ivaretas av andre produkter i prosjektet. Fastkarmens rolle kan da være å fylle en trekantet eller skrå del av vinduskomposisjonen, mens den ønskede åpningen håndteres et annet sted.

Den faste funksjonen er særlig aktuell når formen først og fremst skal følge arkitekturen. En skrå overkant kan for eksempel følge en taklinje, mens en trekantet form kan fylle et avgrenset felt i en gavl eller vinduskomposisjon. Hvilken løsning som passer, avhenger av åpningen, plasseringen og helheten i prosjektet. En tydelig målskisse gjør det enklere å vurdere hvordan konturen skal møte de omkringliggende linjene.

Daglig håndtering handler i hovedsak om å forholde seg til vinduet som en fast glassflate. Planlegg hvordan både innvendig og utvendig side kan nås når rengjøring er nødvendig. Tilgjengeligheten vil avhenge av hvor vinduet plasseres, hva som finnes rundt det, og hvordan bygningen ellers er utformet. En høyt eller vanskelig plassert glassflate kan kreve en annen praktisk plan enn en glassflate som er lett tilgjengelig fra gulv eller uteareal.

Når du sammenligner denne modellen med et vindu som kan åpnes, er funksjonen det viktigste skillet. Fastkarmen gir et fast glassfelt, mens et topphengslet eller sidehengslet vindu har en åpningsramme. Hvis prosjektet trenger både en trekantet eller skrå glassflate og mulighet for lufting, kan funksjonene planlegges i separate vinduselementer. Da kan hvert element velges ut fra sin rolle i fasaden og rommet.

Tenk også gjennom hvordan vinduet møter gardiner, innvendige avslutninger eller andre elementer i rommet. Den skrå formen kan påvirke den visuelle innrammingen, selv om selve vinduet ikke krever plass til en åpnende ramme. Slike vurderinger gjelder innredning og bruk rundt produktet, ikke en endring av produktets faste funksjon. Et klart skille mellom vinduets egenskaper og prosjektets øvrige løsninger gjør planleggingen mer presis.

02

Konstruksjon, komponentmål og nøkkeldata

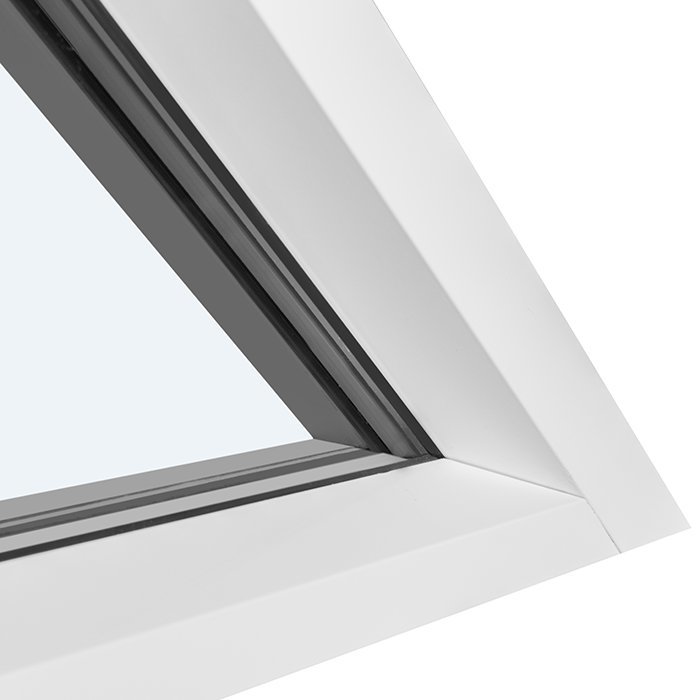

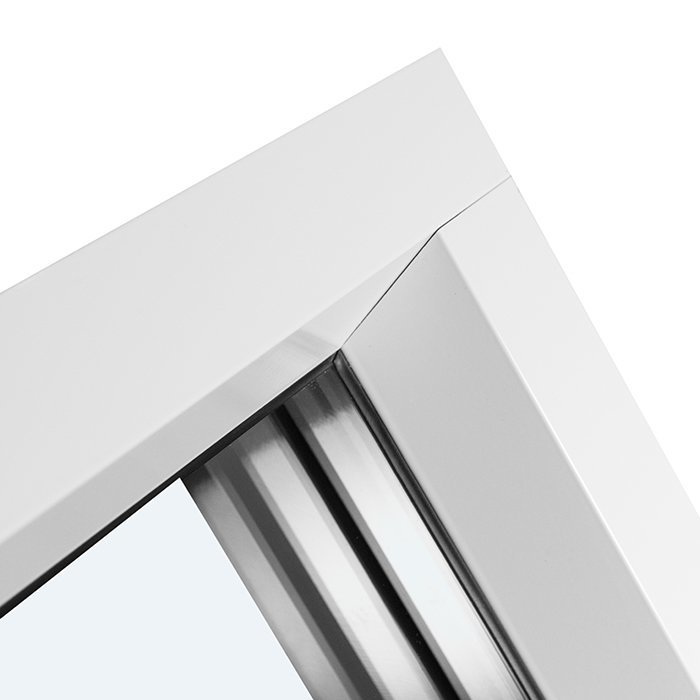

Fastkarmvinduet er oppgitt med karmmål på 105 x 57 mm. Utførelsen med aluminiumsbekledning har karmmål på 115 x 57 mm. Dette er navngitte komponentmål for karmen og skal ikke omtolkes som vinduets dybde, bredde eller høyde. Monteringshullene er 14 mm. Når du bruker disse opplysningene i planleggingen, bør de holdes adskilt fra de måttilpassede yttermålene som beskriver det ferdige vinduets trekantede eller skrå form.

Materialet kan være furu, furu med aluminiumsbekledning, eik eller eik med aluminiumsbekledning. Valget mellom treutførelse og aluminiumsbekledd utførelse må gjøres bevisst, fordi de oppgitte karmmålene ikke er identiske. Materialnavnene beskriver de tilgjengelige konstruksjonsutførelsene, men sier ikke i seg selv noe om en bestemt farge. Farge er et separat kjøpsvalg og bør derfor spesifiseres for den valgte materialutførelsen.

Du kan velge mellom 2- og 3-lags isolerrute. Begge alternativene har varmereflekterende belegg, varmkantavstandslist av typen CHR og argongass. Glasstetningene er av svart gummi. Registrer glassvalget sammen med vinduets mål, form, materiale og farge, særlig dersom forespørselen omfatter flere vinduer med ulike utførelser.

Produktet er CE-merket og har 5 års garanti. Viktige produktdata er vindustype, materialutførelse, karmens komponentmål, monteringshull, glassoppbygning, tetningsmateriale, CE-merking og garanti.

Når du noterer dataene, kan du skille mellom faste produktopplysninger og prosjektvalg. De faste opplysningene omfatter blant annet åpningsfunksjonen og de navngitte komponentene. Prosjektvalgene omfatter måttilpasset størrelse, materiale, eventuell aluminiumsbekledning, glassoppbygning, farge og sprosseuttrykk. Dette skillet gjør det enklere å sende en ryddig forespørsel uten at komponentmål ved en feil brukes som totalmål for vinduet.

05

Slik vurderer du den tiltenkte åpningen

En måttilpasset trekant eller skrå form krever mer enn en løs angivelse av bredde og høyde. Begynn med å identifisere alle hjørnene og sidene i den tiltenkte åpningen. Marker hvilke linjer som er vannrette, loddrette og skrå, og vis hvilken side som vender opp. Dersom formen beskrives fra én bestemt side av bygningen, bør også denne betraktningsretningen være tydelig, slik at formen ikke speilvendes ved tolkning.

Bruk en målsatt tegning som skiller mellom selve bygningsåpningen og ønsket vindusmål. Ikke anta at disse målene er identiske. Nødvendig åpningsklaring, monteringsfuge og tilslutning til omkringliggende konstruksjon må avklares for prosjektet før et endelig produktmål fastsettes. Dette er den delen av planleggingen der forholdene rundt vinduet må vurderes, fremfor å bli behandlet som egenskaper ved fastkarmvinduet.

Ved en trekantet form kan sidelengder og vinkler være avgjørende for at geometrien blir entydig. Ved en form med skrå overkant bør du vise hvor skrålinjen starter og slutter, samt høyden ved hver relevant side. Dette er praktiske måter å beskrive en åpning på, ikke en fast måleoppskrift for alle bygg. En faglig kontroll av målene kan være hensiktsmessig når formen er kompleks.

Se også etter om innvendige og utvendige avslutninger følger samme kontur. Taklinjer, kledning, listverk og innvendige flater kan gi ulike visuelle referanser. Forespørselen bør være basert på den geometrien vinduet faktisk skal produseres etter, mens tilstøtende detaljer vises som prosjektinformasjon. Da reduseres faren for at en dekorativ linje blir forvekslet med vinduets reelle ytterkontur.

Hvis fastkarmen skal inngå ved siden av eller over andre elementer, markerer du ønskede samordningslinjer separat. Sprosser, glasskanter eller karmoverganger kan være linjer du ønsker å koordinere visuelt, men dette bør ikke skjule vinduets egne mål. Gi hver form en klar identitet i tegningen. Et ryddig målegrunnlag gjør det enklere å beskrive både den uvanlige konturen og forholdet til resten av fasaden.

06

Visuell komposisjon, materialer og fargevalg

Den ytre formen er det første visuelle grepet i dette fastkarmvinduet. En trekant kan avslutte eller fylle et markert felt, mens en skrå form kan følge en linje som allerede finnes i arkitekturen. Beskriv ønsket kontur og alle relevante mål tydelig, slik at vinduet kan vurderes ut fra den konkrete komposisjonen og fasadens retning og proporsjoner.

Materialvalget gir et annet lag i uttrykket. Du kan velge furu eller eik, og begge materialene finnes også med aluminiumsbekledning. Tenk gjennom hvordan treoverflaten eller den aluminiumsbekledde utførelsen skal passe sammen med øvrige vinduer, dører, kledning og innvendige flater. Husk også at karmmålet er 105 × 57 mm for treutførelsen og 115 × 57 mm for utførelsen med aluminiumsbekledning.

Fargevalg er tilgjengelig. Oppgi ønsket farge i forespørselen, og vurder den sammen med fasaden, innvendige flater og andre vinduer eller dører. Fargen kan brukes til å knytte fastkarmen til andre bygningsdeler eller gi formen en tydeligere rolle i komposisjonen.

Sprosseuttrykket påvirker hvordan glassflaten leses. Uten sprosser blir konturen den dominerende inndelingen. En horisontal sprosse kan forholde seg til andre horisontale linjer, mens en vertikal sprosse kan koble uttrykket til stående inndelinger. Gjennomgående sprosser og kombinasjonen av horisontal og vertikal sprosse gir andre rytmer. Bruk de faktiske designnavnene når du går fra visuell idé til produktforespørsel.

Dersom flere produkter skal stå sammen, kan du lage en samlet fasadeskisse og samtidig spesifisere hvert produkt separat. Skissen viser helheten, mens en produktoversikt angir form, mål, materiale, farge, glass og funksjon for hver enhet. Dette er særlig nyttig når et fastkarmvindu kombineres med et vindu eller en balkongdør som kan åpnes. Da kan uttrykket samordnes visuelt uten at de ulike funksjonene blandes sammen.

07

Beslektede vindus- og dørtyper i sortimentet

Et fastkarmvindu passer når du ønsker et fast glassfelt, men andre deler av prosjektet kan kreve en åpningsfunksjon. Et topphengslet vindu har en utadslående ramme som løftes opp, mens sidehengslede alternativer åpnes utover fra siden. Det finnes sidehengslede vinduer med én eller to rammer, i tillegg til varianter i historisk stil. Valget bør ta utgangspunkt i hvilken funksjon hvert felt skal ha og hvordan elementene skal inngå i fasaden.

Det sidehengslede Kombi-vinduet er et alternativ når én enhet skal bestå av et fast glassfelt og en utadslående åpningsramme. Det skiller seg dermed fra dette trekantede eller skrå fastkarmvinduet, som ikke kan åpnes. I en større vinduskomposisjon kan de ulike produkttypene brukes til å fordele faste glassflater og åpningsmuligheter etter behov. Merk hvert element med fullt produktnavn og egen referanse på tegningen.

Sortimentet omfatter også enfløyede utadslående balkongdører, både i vanlig og historisk stil. Disse har et utadslående dørblad og kan være aktuelle der prosjektet trenger passasje i tillegg til faste eller åpningsbare vindusfelt. De vanlige balkongdørene finnes i furu eller eik, med mulighet for aluminiumsbekledning, mens variantene i historisk stil er oppgitt i furu eller eik. Spesifiser dør- og vindusvalgene hver for seg når de inngår i samme fasade.

Begynn sammenligningen med funksjonen du trenger: fast glassfelt, topphengslet åpning, sidehengslet åpning, kombinasjon av fast felt og åpningsramme eller balkongdør med passasje. Vurder deretter mål, materiale, farge, glass og ønsket sprosseuttrykk for hvert produkt. En slik rekkefølge gjør det enklere å bygge opp en helhetlig komposisjon uten å miste oversikten over hva hvert enkelt element skal gjøre.

Se også disse relaterte vindus- og dørproduktene i Bloomcabin-sortimentet. Topphengslet vindu, utadslående, 1-rams sidehengslet vindu, utadslående, 1-rams sidehengslet vindu i historisk stil, utadslående, 2-rams sidehengslet vindu, utadslående, 2-rams sidehengslet vindu i historisk stil, utadslående, Sidehengslet Kombi-vindu, utadslående, Enfløyede utadslående balkongdører, Enfløyede utadslående balkongdører i historisk stil.

08

En ryddig rekkefølge for produktforespørselen

Start med formen. Lag en tydelig tegning av trekanten eller den skrå konturen, og marker orienteringen. Vis hva som er opp, ned, innside og utside dersom det har betydning for hvordan tegningen leses. Gi vinduet en egen referanse dersom prosjektet omfatter flere enheter. Da kan alle senere valg knyttes til riktig vindu uten at lignende former blandes sammen.

Fortsett med de måttilpassede yttermålene. Før målene inn direkte på tegningen og kontroller at geometrien er entydig. Hold yttermålene adskilt fra karmens komponentmål og andre konstruksjonsopplysninger. Dersom en fasadeskisse også viser omkringliggende bygg, bør den målsatte produkttegningen og oversiktstegningen ha ulike formål: Den ene definerer vinduet, mens den andre viser sammenhengen.

Velg deretter materiale. Skriv furu, furu med aluminiumsbekledning, eik eller eik med aluminiumsbekledning uten å forkorte betegnelsen på en måte som skaper tvil. Legg til ønsket farge som et eget punkt. Hvis flere produkter skal samordnes visuelt, bør fargeønsket registreres på hvert produkt fremfor bare i en generell merknad for hele fasaden.

Oppgi deretter ønsket glassoppbygning og velg ett av sprosseuttrykkene. Skriv om du ønsker 2- eller 3-lags isolerrute, og bruk det fullstendige navnet på sprossevalget. Tegningen bør vise hvilken retning som er horisontal og vertikal i den aktuelle vindusformen. Da kan glass og sprosser kobles til riktig produktreferanse uten tvil om orienteringen.

Avslutt med en samlet kontroll. Se etter at produktreferanse, form, orientering, yttermål, materiale, eventuell aluminiumsbekledning, farge, glass og sprosseuttrykk peker på samme enhet. Før eventuelle ønsker om visuell samordning med andre vinduer eller dører som egne merknader. En kort, strukturert forespørsel med en tydelig tegning gir oss et godt utgangspunkt for å forstå vinduet du planlegger og følge opp produktvalgene.

Kan dette fastkarmvinduet åpnes?

Nei. Dette er et fastkarmvindu uten åpningsfunksjon. Det er derfor beregnet som en fast del av vindusflaten, ikke som et vindu du åpner for lufting eller daglig passasje.

Kan vinduet bestilles etter mål?

Ja. Måttilpasset størrelse er en tilgjengelig kjøpsmulighet. Formen og målene bør beskrives entydig, slik at den trekantede eller skrå geometrien forstås på samme måte gjennom hele forespørselen.

Hvilke materialer er oppgitt for produktet?

Du kan velge mellom furu, furu med aluminiumsbekledning, eik og eik med aluminiumsbekledning. Materialvalget påvirker uttrykket og bør vurderes sammen med bygningens øvrige vinduer, overflater og arkitektoniske detaljer.

Er det mulig å velge farge?

Ja. Fargevalg er tilgjengelig. Den konkrete fargen bør oppgis i forespørselen og vurderes sammen med valgt materiale, fasaden, innvendige flater og eventuelle tilstøtende vindus- eller dørprodukter.

Hva slags glass har vinduet?

Du kan velge mellom 2- og 3-lags isolerrute. Begge alternativene har varmereflekterende belegg, varmkantavstandslist av typen CHR og argongass. Oppgi ønsket glassoppbygning sammen med vinduets mål, materiale, farge og sprosseuttrykk.

Kan jeg velge et uttrykk med sprosser?

Ja. De navngitte uttrykkene omfatter både utførelse uten sprosser og flere oppsett med horisontal, vertikal eller gjennomgående sprosse. Velg ut fra hvilken inndeling som passer den aktuelle vindusformen og fasadens linjer.

Hvordan beskriver jeg en skrå vindusform tydelig?

Bruk tegning eller skisse med tydelig form, orientering og mål. Marker hvilken side som er skrå, og hvilken side som skal vende opp, ned eller mot tilstøtende bygningsdeler. Det reduserer risikoen for tvetydig geometri.

Kan fastkarmvinduet kombineres visuelt med andre vinduer eller balkongdører?

Ja, fastkarmvinduet kan planlegges som en del av en større fasadekomposisjon sammen med andre vinduer eller balkongdører. Lag gjerne en samlet skisse for å vise ønskede linjer og visuell sammenheng, men oppgi produktnavn, mål, materiale, farge, glass og funksjon separat for hver enhet.

Forbered ditt måttilpassede fastkarmvindu

Planlegger du en trekantet eller skrå vindusåpning? Samle en tydelig målskisse med form og orientering, og oppgi ønsket materiale, farge, glassoppbygning og sprosseuttrykk. Send oss deretter en produktforespørsel, så har vi et godt grunnlag for å følge opp det måttilpassede fastkarmvinduet du ønsker.
