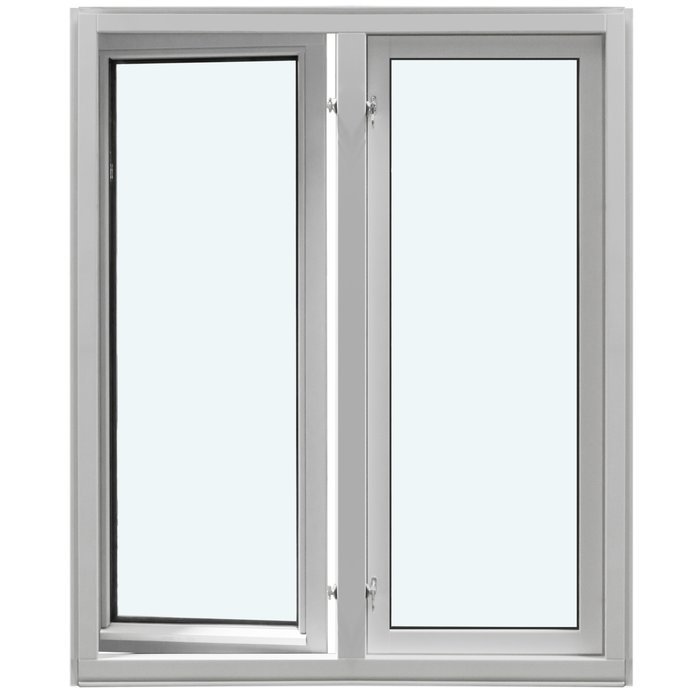

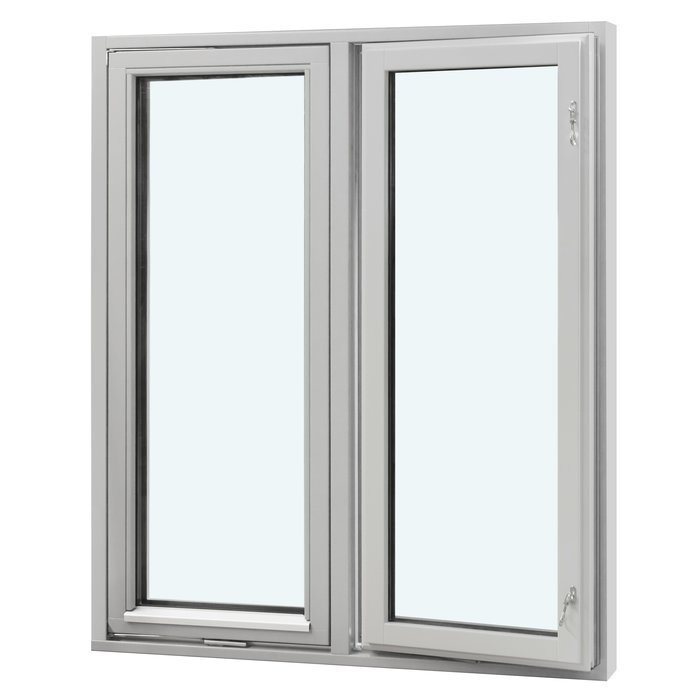

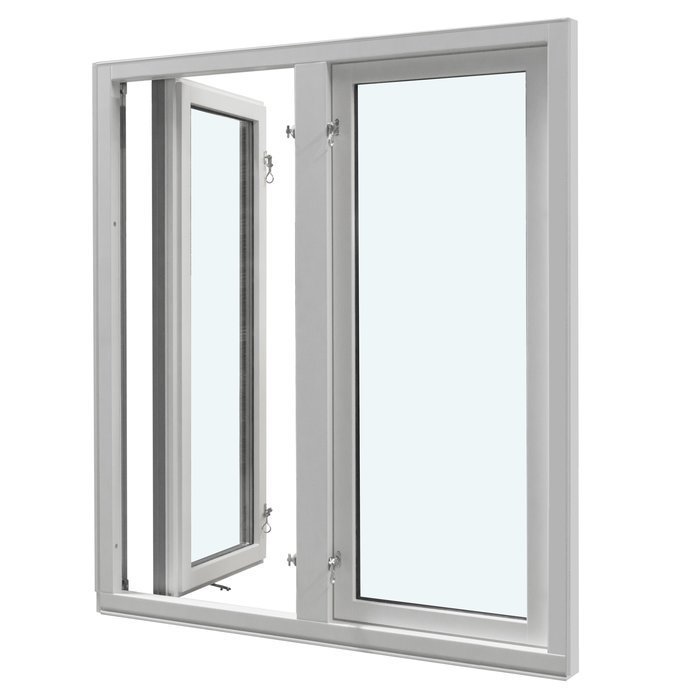

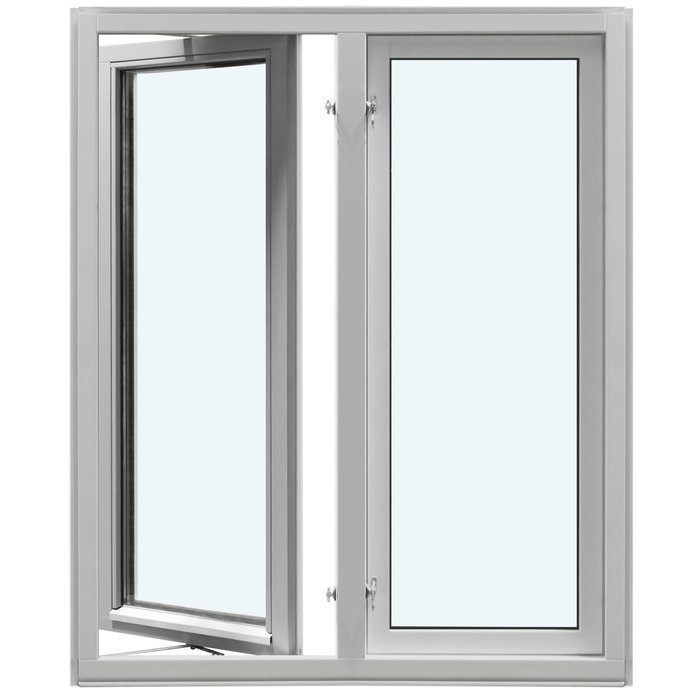

Dwuskrzydłowe okno obrotowe o osi pionowej, otwierane na zewnątrz

Obrotowe otwieranie na zewnątrz w kompozycji dwuskrzydłowej

Dwuskrzydłowe okno obrotowe o osi pionowej, otwierane na zewnątrz

Okno wykonywane na wymiar, z wyborem materiału, koloru, klamki, pakietu szybowego i nazwanego układu szprosów. Skrzydła otwierają się i obracają na zewnątrz wokół osi pionowej.

Sposób działania

Otwieranie i obrót na zewnątrz wokół osi pionowej

Materiał

Sosna lub drewno dębowe, także z okładziną aluminiową

Szklenie

Pakiet z powłoką termorefleksyjną, ciepłą ramką dystansową i argonem

Zgodność

Oznakowanie CE

01

Otwieranie, obrót i codzienne korzystanie

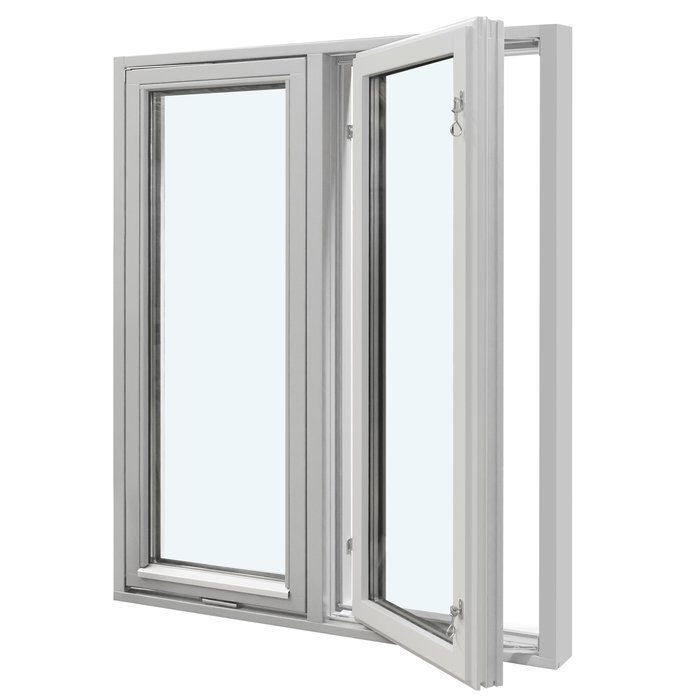

Najważniejszą cechą tego modelu jest sposób pracy dwóch skrzydeł: otwierają się i obracają na zewnątrz wokół osi pionowej. Podczas planowania warto więc uwzględnić zarówno wygodny dostęp do okna od strony pomieszczenia, jak i wolną przestrzeń przed nim na zewnątrz. Jest to rozwiązanie inne niż otwieranie do wewnątrz lub funkcja uchylna, dlatego kierunek ruchu powinien odpowiadać warunkom konkretnego otworu i sposobowi korzystania z pomieszczenia.

Na wygodę codziennego użytkowania wpływa dostęp do obu skrzydeł i klamki. Klamka należy do dostępnych wyborów zakupowych, dlatego w zapytaniu możesz określić preferowany wygląd lub poprosić nas o przedstawienie odpowiednich możliwości. Okucia konstrukcyjne tego modelu pochodzą od marek SPILKA i IPA; informację o okuciach oraz wybór klamki warto traktować jako dwa odrębne elementy konfiguracji.

Otwieranie na zewnątrz pozwala zachować przestrzeń od strony pomieszczenia poza obszarem ruchu skrzydeł, jednak nadal trzeba zapewnić swobodne podejście do okna i obsługi klamki. Planując parapet, blat, meble lub osłony okienne, sprawdź ich położenie względem całego otworu. Po stronie elewacji uwzględnij natomiast balustrady, osłony, roślinność i inne elementy, które mogłyby znaleźć się na drodze otwieranych skrzydeł.

Przy pierwszym kontakcie opisz, jak planujesz korzystać z okna i czy oba skrzydła będą miały wygodny dostęp od strony pomieszczenia. Sama dwuskrzydłowa konstrukcja nie określa proporcji poszczególnych części, dlatego nie warto zakładać ich symetrii bez odniesienia do konkretnego wykonania. Jeżeli układ pól ma nawiązywać do elewacji, sąsiednich okien lub podziałów we wnętrzu, dołącz czytelny szkic z wymiarami i zaznaczonym kierunkiem widoku.

02

Konstrukcja, materiały i wymiary komponentów

Do wyboru są cztery warianty materiałowe: sosna, sosna z okładziną aluminiową, drewno dębowe oraz drewno dębowe z okładziną aluminiową. Okładzina aluminiowa stanowi element wariantu drewnianego, a nie osobną konstrukcję całkowicie aluminiową. W zapytaniu podaj pełną nazwę wybranego materiału, ponieważ ma ona znaczenie także przy odnoszeniu się do właściwych wymiarów komponentów.

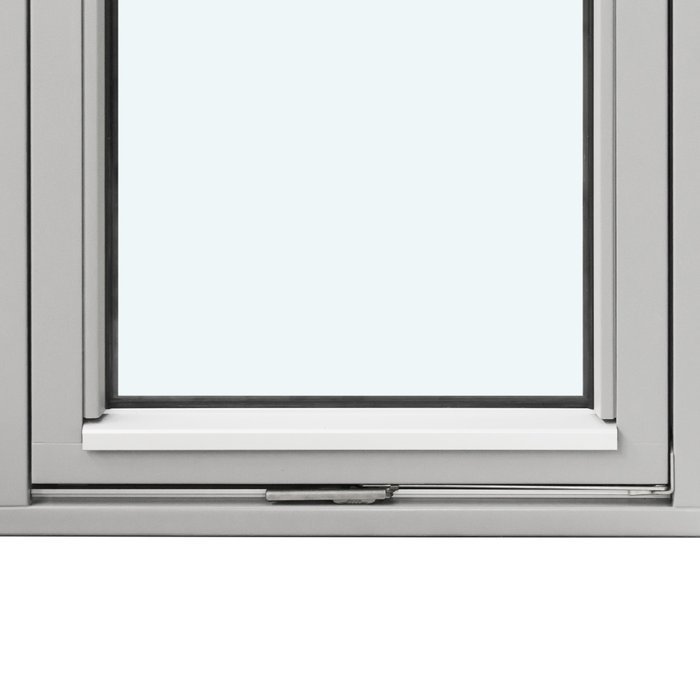

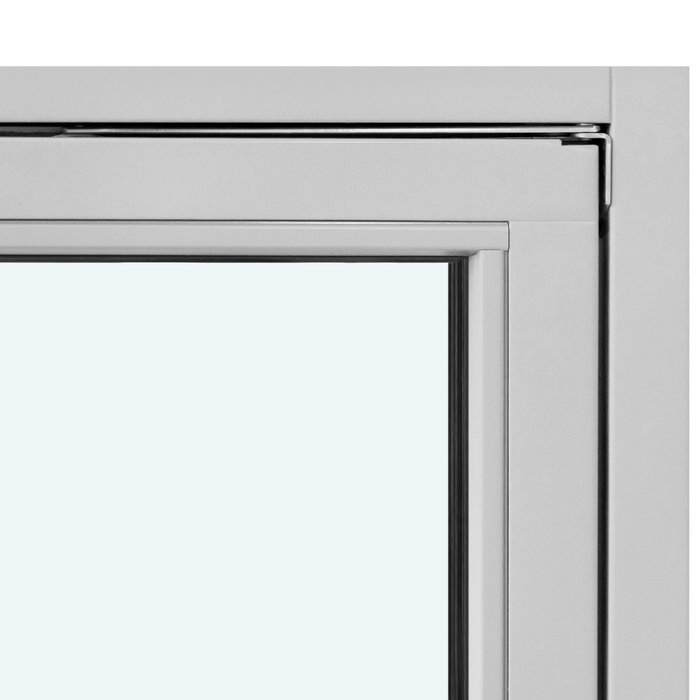

Ościeżnica ma wymiar 105 × 57 mm, a w wariancie z okładziną aluminiową 115 × 57 mm. Skrzydło ma wymiar 76 × 65 mm, natomiast skrzydło z okładziną aluminiową 86 × 65 mm. Wartości te odnoszą się wyłącznie do nazwanych komponentów konstrukcyjnych. Nie są szerokością ani wysokością całego okna i nie zastępują pomiarów otworu potrzebnych do przygotowania wykonania na wymiar.

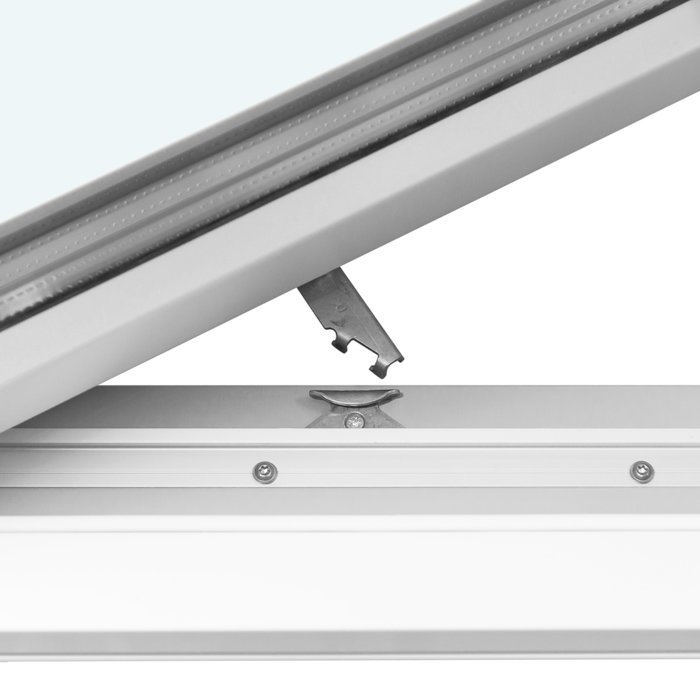

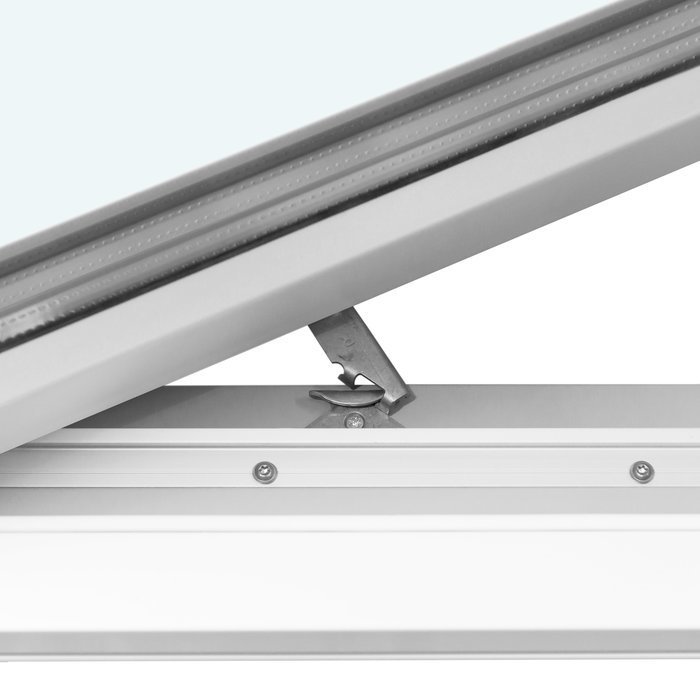

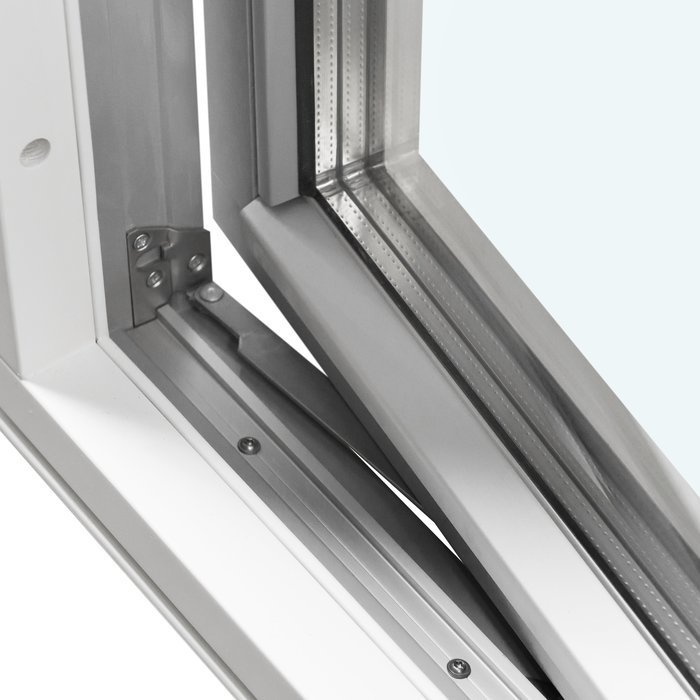

Otwory montażowe mają 14 mm; jest to wymiar przypisany właśnie tym otworom, a nie otworowi okiennemu w budynku. W konstrukcji stosowane są okucia SPILKA i IPA, natomiast uszczelki przyszybowe wykonano z czarnej gumy. Wybór klamki pozostaje osobną decyzją zakupową, dlatego jej wygląd najlepiej opisać niezależnie od informacji o marce okuć.

Okno jest dostępne z pakietem 2- lub 3-szybowym, ma oznakowanie CE i jest objęte 5-letnią gwarancją. Wymiar gotowego produktu ustalamy osobno w ramach wykonania na wymiar, na podstawie informacji dotyczących planowanego otworu i wybranej konfiguracji. Do zapytania dołącz więc wyraźnie opisane pomiary, zamiast wyprowadzać gabaryt okna z wymiarów przekrojów ościeżnicy lub skrzydła.

05

Jak ocenić planowany otwór

Planowanie rozpocznij od rzeczywistych wymiarów otworu i sprawdzenia warunków po obu stronach przegrody. Ponieważ okno może być wykonane na wymiar, punktem wyjścia jest konkretny otwór, a nie z góry przyjęty standardowy gabaryt. Zapisz, czego dokładnie dotyczą pomiary, z której strony przedstawiono widok oraz czy podajesz wymiar otworu, czy oczekiwany wymiar gotowego okna.

Po stronie zewnętrznej sprawdź przestrzeń potrzebną do swobodnego ruchu obu skrzydeł. Na szkicu zaznacz wystające elementy elewacji, balustrady, osłony, roślinność, wyposażenie tarasu oraz inne możliwe przeszkody. Wymagana przestrzeń zależy od wymiarów i położenia konkretnego okna, dlatego należy oceniać ją dla planowanego wykonania, a nie na podstawie uniwersalnego założenia.

Od strony pomieszczenia zapewnij wygodne podejście do klamki i możliwość świadomej obsługi obu skrzydeł. Choć otwierają się one na zewnątrz, na dostęp mogą wpływać głęboki parapet, blat, meble lub osłony wewnętrzne. Uwzględnienie tych elementów na rysunku pomaga ocenić sposób korzystania z okna bez mieszania warunków wnętrza ze specyfikacją samego produktu.

W istniejącym budynku warto sfotografować cały otwór, ościeże i jego najbliższe otoczenie, a pomiary zapisać oddzielnie w czytelnej formie. W nowym projekcie dobrze zestawić planowany wymiar oraz układ okna z dokumentacją budynku i przebiegiem podziałów elewacji. Zdjęcia i szkice ułatwiają przedstawienie sytuacji, lecz powinny uzupełniać, a nie zastępować jednoznacznie opisane wartości.

Na końcu zestaw warunki otworu z pełną nazwą wybranej kompozycji. Dostępne wzory rozróżniają skrzydła, stałą ramę i część stałą, dlatego zachowaj właściwe określenie użyte w nazwie wariantu. Jeżeli ważne jest położenie linii podziału lub relacja między polami, przedstaw ją na rysunku zamiast zakładać równe części wyłącznie na podstawie określenia „dwuskrzydłowe”.

06

Kompozycja wizualna, materiał i wybór koloru

Na wygląd okna składają się materiał, wzór, kolor, klamka i proporcje wynikające z konkretnego wykonania na wymiar. Możesz wybrać sosnę, sosnę z okładziną aluminiową, drewno dębowe albo drewno dębowe z okładziną aluminiową. Wzór określa kompozycję skrzydeł, elementów stałych i szprosów, natomiast kolor oraz klamka pozostają odrębnymi wyborami, które warto dopasować do charakteru elewacji i pozostałej stolarki.

Wybierając między sosną a drewnem dębowym oraz wariantami z okładziną aluminiową, używaj pełnych nazw materiałowych. Następnie określ oczekiwany kierunek kolorystyczny dla wybranego wariantu. Jeśli okno ma współgrać z istniejącymi elementami, dołącz zdjęcie lub próbkę odniesienia i zaznacz, do której powierzchni się odnosi; podobnie brzmiąca nazwa koloru może być odbierana inaczej zależnie od materiału, światła i otoczenia.

Wariant bez szprosów eksponuje większe niepodzielone pola, natomiast wzory ze szprosami wprowadzają określony rytm linii poziomych i pionowych. Wybór warto odnieść do podziałów sąsiednich okien, układu elewacji oraz widoku od strony wnętrza. Jeśli kilka otworów ma tworzyć spójną kompozycję, pokaż je na wspólnym rysunku i zaznacz linie, które powinny być ze sobą koordynowane.

Klamkę i kolor rozpatruj jako osobne, dostępne wybory zakupowe. Materiał referencyjny może pomóc określić oczekiwany charakter, lecz warto opisać słowami, czy chodzi o relację do elewacji, sąsiedniej stolarki, wnętrza czy innych detali. Dzięki temu rozmowa dotyczy konkretnego celu wizualnego, a nie wyłącznie nazwy koloru lub ogólnego wrażenia ze zdjęcia.

W kompozycjach z elementem stałym posługuj się dokładnym określeniem użytym w nazwie wzoru: „stała rama” albo „część stała”. Pozwala to zachować jednoznaczność przy łączeniu wyboru wzoru z wymiarem, materiałem i przeszkleniem. Jeżeli znaczenie ma usytuowanie tego elementu w całym otworze, zaznacz oczekiwany układ na rysunku i omów go w odniesieniu do konkretnego wykonania.

07

Powiązane typy produktów

Jeżeli rozważasz inny kierunek pracy skrzydeł, punktem porównania jest „Okno dwuskrzydłowe otwierane do wewnątrz”, wyposażone również w funkcję uchyłu. Wybór między tym modelem a oknem otwieranym i obracanym na zewnątrz powinien uwzględniać organizację przestrzeni po obu stronach otworu, dostęp do obsługi oraz oczekiwany sposób codziennego wietrzenia. Każdy z tych produktów ma własną konstrukcję, wymiary komponentów i zestaw wzorów.

Gdy otwór nie wymaga skrzydła ruchomego, warto porównać „Okno stałe (nieotwierane)”. Z kolei „Okno kombinowane „Kombi”” pozwala rozważyć kompozycję należącą do osobnej kategorii okien kombinowanych. Przy takich porównaniach zacznij od potrzebnej funkcji każdego otworu, a dopiero później zestawiaj materiały, szklenie, wzór i kolor dostępne dla konkretnego produktu.

Wśród produktów powiązanych znajdują się także „Okno przeciwpożarowe EI30 otwierane do wewnątrz” oraz „Przeciwpożarowe okno obrotowe EI30 otwierane na zewnątrz”. Klasyfikacja EI30 dotyczy właśnie tych nazwanych modeli i stanowi istotne kryterium wyboru, jeśli projekt wymaga produktu z takim oznaczeniem. Opisywane na tej stronie standardowe okno dwuskrzydłowe należy porównywać z nimi jako odrębny produkt, bez przenoszenia klasyfikacji między modelami.

Dla projektu ukierunkowanego na dom pasywny powiązanym wyborem jest „Okno do domów pasywnych Super Low Uw, otwierane na zewnątrz”, dostępne z pakietem 3-szybowym. Jeśli natomiast otwór ma pełnić funkcję przejścia na taras, porównaj właściwe modele drzwiowe: „Jednoskrzydłowe drzwi tarasowe otwierane na zewnątrz” oraz „Jednoskrzydłowe drzwi tarasowe w stylu historycznym, otwierane na zewnątrz”. Funkcja otworu powinna poprzedzać decyzje dotyczące stylu i wspólnej kolorystyki stolarki.

Przy projekcie obejmującym kilka rodzajów otworów przypisz każdej pozycji pełną nazwę właściwego produktu i osobne oznaczenie na rysunku. Następnie dla każdego elementu zapisz wymiar, materiał, przeszklenie, wzór oraz dostępne wybory koloru i klamki. Taki układ ułatwia porównanie powiązanych okien i drzwi bez mieszania ich sposobów działania, klasyfikacji, komponentów ani dostępnych konfiguracji. Okno dwuskrzydłowe otwierane do wewnątrz, Okno przeciwpożarowe EI30 otwierane do wewnątrz, Przeciwpożarowe okno obrotowe EI30 otwierane na zewnątrz, Okno do domów pasywnych Super Low Uw, otwierane na zewnątrz, Okno kombinowane „Kombi”, Okno stałe (nieotwierane), Jednoskrzydłowe drzwi tarasowe otwierane na zewnątrz, Jednoskrzydłowe drzwi tarasowe w stylu historycznym, otwierane na zewnątrz.

08

Krótka sekwencja przygotowania zapytania

Najpierw zapisz pełną nazwę: „Dwuskrzydłowe okno obrotowe o osi pionowej, otwierane na zewnątrz”. Dzięki temu od początku wiadomo, którego sposobu działania dotyczy rozmowa. Jeśli projekt obejmuje więcej produktów, nadaj każdemu własne oznaczenie, na przykład według pomieszczenia lub pozycji na rysunku. Takie robocze oznaczenie służy wyłącznie porządkowi projektu i nie zastępuje nazwy produktu.

Następnie podaj pomiary planowanego otworu wraz z informacją, czego dotyczą. Dołącz prosty szkic pokazujący orientację widoku, sąsiednie elementy i oczekiwaną kompozycję. Zaznacz, czy rozważasz układ wyłącznie ze skrzydłami, czy nazwany wzór obejmujący stałą ramę albo część stałą. Nie skracaj nazwy wzoru, jeśli skrót mógłby zmienić znaczenie układu.

W kolejnym kroku wskaż materiał: sosnę, sosnę z okładziną aluminiową, drewno dębowe albo drewno dębowe z okładziną aluminiową. Dodaj wybór pakietu szybowego oraz pełną nazwę wzoru szprosów. Jeżeli wahasz się między rozwiązaniami, opisz je jako oddzielne kierunki do omówienia, zamiast łączyć sprzeczne cechy w jednym wariancie.

Potem określ oczekiwania dotyczące koloru i klamki. Możesz dołączyć materiał referencyjny, ale nazwij również to, co ma on pokazać: barwę, relację do elewacji, wygląd sąsiedniej stolarki czy preferowany charakter klamki.

Przed wysłaniem zapytania sprawdź zgodność oznaczeń na szkicu z opisem każdego otworu. Upewnij się, że przy każdej pozycji podano pełną nazwę produktu i wzoru, wymiary, materiał, pakiet szybowy, kolor oraz preferencje dotyczące klamki. Osobno zaznacz przeszkody po zewnętrznej stronie, które trzeba uwzględnić ze względu na ruch skrzydeł.

Czy to okno może być wykonane na wymiar?

Tak. Wykonanie na wymiar jest dostępne jako wybór zakupowy. Do zapytania warto dołączyć uporządkowane wymiary otworu oraz wskazać, czego dotyczą. Ostateczny dobór wymiaru powinien uwzględniać rzeczywisty otwór i planowany sposób osadzenia.

Czy mogę wybrać kolor okna?

Tak, możesz wybrać kolor okna. Najlepiej podać oczekiwany kierunek kolorystyczny w zapytaniu. Kolor opisz osobno od pełnego wariantu materiałowego: sosny, sosny z okładziną aluminiową, drewna dębowego albo drewna dębowego z okładziną aluminiową.

Czy dostępny jest wybór klamki?

Tak, klamka należy do dostępnych wyborów zakupowych. Nie należy jednak utożsamiać jej z marką okuć podaną w danych konstrukcyjnych. W zapytaniu możesz opisać oczekiwany wygląd klamki albo poprosić o przedstawienie dostępnego wyboru.

Czy mogę zamówić wersję bez szprosów?

W nazwach wzorów znajdują się układy bez szprosów oraz kompozycje ze szprosami poziomymi i pionowymi. Wybierając wzór, posługuj się jego pełną nazwą. Dzięki temu łatwiej uniknąć niejasności dotyczących podziału poszczególnych części okna.

Co oznacza informacja o czarnych uszczelkach przyszybowych?

Uszczelki przyszybowe tego modelu są wykonane z czarnej gumy. Stanowią element związany z osadzeniem przeszklenia i nie są tym samym co szprosy tworzące podział kompozycyjny okna. Wygląd całego wariantu określają łącznie materiał, kolor, wzór, proporcje i pozostałe elementy konfiguracji.

Jakie pakiety szybowe są dostępne?

Wybór obejmuje pakiet dwuszybowy lub trzyszybowy. Oba opisano z powłoką termorefleksyjną, ciepłą ramką dystansową CHR i argonem. Przy zapytaniu wskaż preferowany pakiet, aby ta decyzja była rozpatrywana razem z pozostałymi elementami konfiguracji.

Co warto sprawdzić przed wyborem sposobu otwierania?

Sprawdź wolną przestrzeń po zewnętrznej stronie, ponieważ oba skrzydła otwierają się i obracają na zewnątrz wokół osi pionowej. Uwzględnij elewację, balustrady, osłony, roślinność i wyposażenie znajdujące się przed oknem. Od strony pomieszczenia zadbaj również o wygodne podejście do klamki i dostęp do obsługi obu skrzydeł.

Jak przygotować pierwsze zapytanie o to okno?

Podaj pełną nazwę produktu, oznaczenie i wymiary otworu oraz nazwę wybranego wzoru. Następnie wskaż materiał, wariant z okładziną aluminiową lub bez niej, pakiet 2- albo 3-szybowy, kolor i preferencje dotyczące klamki. Pomocny będzie czytelny rysunek z orientacją widoku, sąsiednimi elementami i opisem wszystkich pomiarów.

Przygotuj swój wariant okna

Opowiedz nam o planowanym otworze i sposobie korzystania z okna. Do zapytania dołącz opisane wymiary, wybrany układ szprosów lub części stałych, materiał, wariant z okładziną aluminiową lub bez niej, pakiet szybowy, oczekiwany kolor oraz preferencje dotyczące klamki. Czytelny szkic lub zdjęcia otoczenia otworu pomogą nam omówić dostępne decyzje i przygotować spójny wariant okna wykonywanego na wymiar.
