Portas dobráveis com abertura para o exterior

Abertura para o exterior e dobragem das folhas para a direita

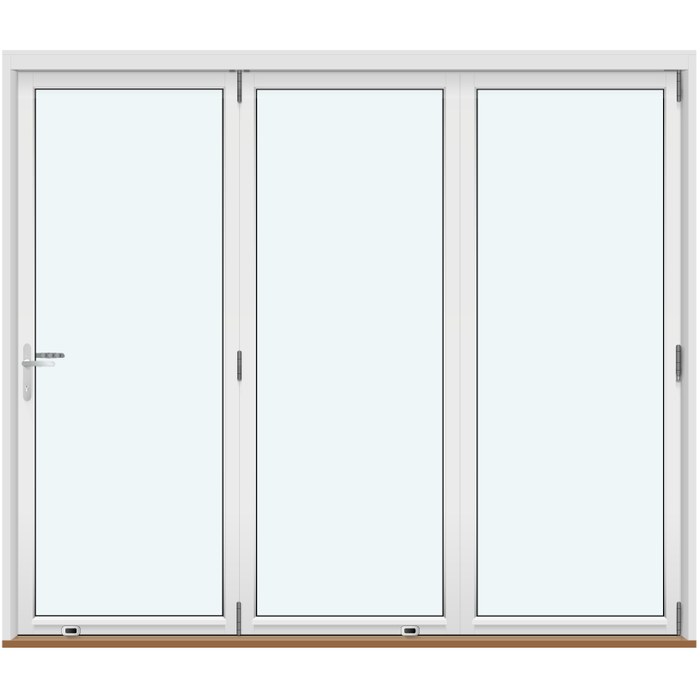

Portas de fole com abertura para o exterior

Uma porta de fole com abertura para o exterior, em pinho ou carvalho, opcionalmente com revestimento de alumínio, envidraçamento isolante e desenhos de pinázios claramente identificados.

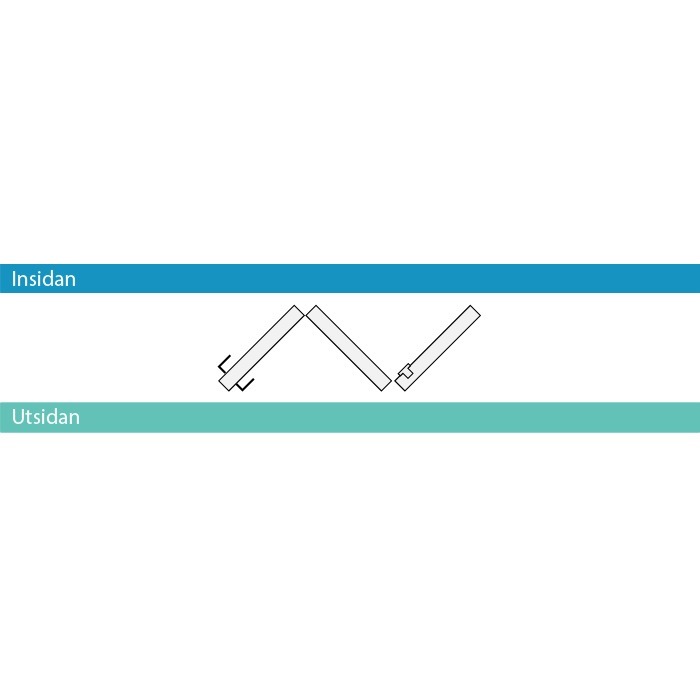

Princípio de abertura

Folhas dobráveis com abertura para o exterior

Material

Pinho ou carvalho, ambos também com revestimento de alumínio

Ferragens

Centor com fecho multiponto de alta segurança

Marcação

Marcação CE

01

Funcionamento e utilização diária

As folhas dobráveis abrem para o exterior e dobram em conjunto para a direita. Ao utilizar a porta, mova os elementos interligados de forma controlada e conduza-os até à posição de dobragem prevista. Isto distingue o conjunto de uma porta de batente simples: a passagem abre e fecha através de várias folhas ligadas entre si. Quem utiliza a porta de fole regularmente deve conhecer o sentido de abertura, o movimento de dobragem e o fecho.

Reserve espaço para o movimento tanto em frente à abertura como no lado direito de dobragem. Nessa zona, elementos adjacentes e objetos colocados de forma permanente não devem impedir a utilização prevista. Identifique claramente num esboço o interior e o exterior, o sentido de observação e o lado para o qual as folhas dobram. Isto facilita a adaptação da porta de fole ao local de instalação.

Para a utilização e o fecho são usadas ferragens Centor com fecho multiponto de alta segurança. Trate as folhas como um conjunto ao abrir e fechar, utilizando o puxador e o fecho sem aplicar força desnecessária. No seu pedido, indique conjuntamente o sentido de abertura, a dobragem para a direita e a escolha do puxador, para que a configuração pretendida fique claramente descrita.

O puxador também influencia a utilização diária e o aspeto visível. Como existe uma escolha de puxadores, pode articulá-la com a espécie de madeira, a cor, o revestimento de alumínio e o desenho dos pinázios. Registe a variante de puxador pretendida como uma indicação autónoma, para que não tenha de ser deduzida apenas a partir de um esboço ou vista geral. Uma especificação clara é especialmente útil quando são previstas várias portas ou janelas para o mesmo projeto.

02

Construção, dimensões dos componentes e dados confirmados do produto

A porta de fole está disponível em pinho, pinho com revestimento de alumínio, carvalho ou carvalho com revestimento de alumínio. Estão assim disponíveis 2 espécies de madeira, cada uma em versão de madeira ou com revestimento de alumínio. Indique integralmente no pedido a configuração de material pretendida, pois as versões com revestimento de alumínio têm dimensões de componentes diferentes.

No aro fixo, a dimensão do componente é de 187 × 60 mm; com revestimento de alumínio, é de 197 × 60 mm. Para a folha da porta, são indicados 82 × 76 mm e, na versão com revestimento de alumínio, 92 × 76 mm. Estas dimensões referem-se sempre ao componente expressamente indicado. A dimensão total da porta de fole feita por medida é definida separadamente para o seu projeto e não deve ser confundida com as dimensões do aro ou das folhas.

Os furos de montagem têm uma dimensão indicada de 14 mm. Separadamente, a dimensão total da porta de fole é adaptada ao projeto como fabricação por medida. Por isso, registe a abertura de obra existente ou prevista e a dimensão de elemento desejada como dados distintos. Indique também a que se refere cada medida e entre que pontos foi medida. Assim, a base dimensional mantém-se clara mesmo com vários esboços ou versões de projeto.

A porta de fole tem marcação CE e está equipada com ferragens Centor, incluindo fecho multiponto de alta segurança. Concedemos uma garantia de 5 anos. Para a configuração concreta, defina também a dimensão total, a variante de material, a cor e o puxador, bem como a composição do vidro e o desenho dos pinázios pretendidos. Numa variante com revestimento de alumínio, indique expressamente essa configuração de material, pois aplicam-se dimensões próprias para o aro fixo e as folhas.

05

Avaliar cuidadosamente a abertura prevista

Como a porta de fole abre para o exterior e dobra para a direita, a situação de instalação tem de se adequar aos dois movimentos. Registe a abertura de obra separadamente da dimensão de encomenda pretendida e indique de forma compreensível entre que pontos foi medida. O interior, o exterior e o sentido de observação devem estar claramente identificados na documentação. Sobretudo numa fabricação por medida, cada número precisa de uma referência clara, para que abertura, dimensão do elemento e localização espacial não sejam confundidas.

No exterior da abertura, deve ser considerada a zona de movimento e dobragem das folhas. Inclua na sua avaliação paredes adjacentes, saliências, guardas, degraus, beirais, elementos de drenagem, luminárias e objetos colocados de forma permanente. A área onde os elementos dobrados devem ficar no lado direito também faz parte da verificação espacial. Estas indicações são pontos de verificação para o seu projeto e não constituem uma declaração sobre uma distância mínima geral.

Inclua também na planificação a composição final do pavimento. Soleiras, revestimentos, pendentes e diferenças de nível podem influenciar a integração espacial da passagem. Distinga entre superfícies existentes e ainda previstas e assinale se a altura final do piso se altera durante a obra. Um desenho em corte ou um esboço cotado pode ajudar a comparar claramente o estado em bruto com o estado final planeado.

Considere também a utilização diária da passagem. Percursos frequentes, mobiliário de ambos os lados e a posição de portas ou janelas adjacentes podem ser importantes para a disposição. Verifique estes pontos no local concreto de instalação e registe particularidades relevantes na sua documentação. Um esboço com o sentido de observação, interior, exterior e lado de dobragem à direita torna normalmente a configuração pretendida mais clara do que uma lista de medidas sem comentários.

A dimensão de encomenda não deve ser calculada apenas a partir das dimensões dos componentes do aro ou das folhas. Para uma fabricação por medida, é necessária uma base clara que se adeque à situação de instalação prevista. Ao enviar medidas, indique se correspondem a uma abertura de obra existente, a uma dimensão de obra em bruto planeada ou à dimensão de elemento desejada. Assim, fica claro a que se refere cada indicação.

06

Efeito do material, composição e escolha de cor

O pinho e o carvalho conferem, cada um, um caráter próprio de madeira à composição. O efeito mais adequado ao seu projeto depende das superfícies adjacentes, do interior e da expressão arquitetónica pretendida. A seleção de produtos inclui também pinho com revestimento de alumínio e carvalho com revestimento de alumínio. A espécie de madeira escolhida mantém-se parte integrante da respetiva configuração de material.

A escolha de cor faz parte das opções de compra disponíveis. A tonalidade concreta deve ser definida juntamente com o material e o tipo de revestimento. Pode usar janelas, portas, superfícies de fachada, detalhes da cobertura e acabamentos interiores existentes como referências de composição. Contudo, isto não obriga a executar todos os elementos no mesmo tom. Dependendo do projeto, pode ser adequada uma combinação discreta ou um contraste deliberado.

Coordene o desenho dos pinázios com a espécie de madeira, a cor, o revestimento de alumínio e o puxador. As linhas horizontais podem estabelecer ligações com janelas ou elementos de fachada adjacentes, enquanto um pinázio vertical adicional cria uma divisão mais marcada. Numa versão sem pinázios, a vista contínua do vidro passa para primeiro plano. Avalie estas decisões em conjunto, para obter uma imagem global coerente entre o efeito do material e as linhas.

Numa porta de fole com vários elementos, avalie, se possível, toda a vista e não apenas uma folha. As variantes disponíveis diferem entre 3 ou 5 folhas e pela respetiva disposição dos pinázios. A intensidade ou discrição de uma divisão também depende da dimensão total individual e dos componentes adjacentes. Um esboço de vista com a designação completa do modelo facilita a comparação entre várias variantes.

Registe a tonalidade pretendida separadamente das indicações sobre espécie de madeira, revestimento de alumínio, puxador, juntas pretas do vidro e ferragens. Assim, fica claro a que superfícies visíveis se aplica a sua escolha de cor. Utilize as cores existentes da fachada, das janelas e do interior como orientação e decida conscientemente se a porta de fole deve retomar esses tons ou criar um contraste visual.

07

Tipos de produtos relacionados para outras áreas do projeto

Para outros acessos, as folhas de porta com painel podem ser uma categoria de produto adequada. A porta de entrada relacionada, com abertura para o exterior, é em pinho e inclui um painel de porta; nas versões com vidro, está previsto envidraçamento isolante com 2 ou 3 vidros. Para interiores, está disponível uma porta interior com painel em pinho, cuja folha pode ter dobradiças à direita ou à esquerda. Ambas as categorias respondem, assim, a necessidades de planeamento diferentes das de uma porta de fole com várias folhas.

Como alternativa ao sistema de dobragem, existem também 2 tipos de produtos em que uma folha se desloca lateralmente. Ambos estão disponíveis em pinho ou carvalho e em variantes com revestimento de alumínio, podendo ser equipados com envidraçamento isolante de 2 ou 3 vidros. Uma versão utiliza ferragens Siegenia com fecho múltiplo de alta segurança e a outra ferragens Roto-Frank. Para escolher, importa primeiro decidir se pretende um sistema de dobragem ou um sistema de correr lateral para a passagem em questão.

Para acessos a terraços, estão também disponíveis portas de 1 e 2 folhas, com abertura oscilobatente para o interior. São oferecidas em pinho ou carvalho, ambas também com revestimento de alumínio, e equipadas com ferragens Roto-Frank. Pela abertura para o interior, diferem espacialmente da porta de fole aqui descrita. Verifique, por isso, separadamente em cada local de instalação que sentido de abertura se adequa à disposição do espaço, aos percursos e ao mobiliário.

Quando se pretende luz natural, mas não é necessária uma passagem que abra, as janelas de envidraçado fixo podem ser incluídas no planeamento do projeto. Estão disponíveis versões retas e redondas, ambas não abríveis. Ambas são fornecidas em pinho ou carvalho com envidraçamento isolante de 2 ou 3 vidros; a janela reta de envidraçado fixo também está disponível com revestimento de alumínio. Assim, é possível distinguir claramente aberturas com diferentes funções num conceito de edifício.

Outros produtos adequados são: Porta de entrada com painel, abertura para o exterior, Portas interiores com painel, Portas de correr Siegenia, deslocamento lateral, Porta de terraço de uma folha, abertura para o interior, Porta de terraço de duas folhas, abertura para o interior, Portas elevatórias de correr Patio Life, Janelas com envidraçado fixo, Janelas redondas com envidraçado fixo.

08

Prepare o seu pedido em passos claros

Comece por descrever claramente o local de instalação. Indique o interior e o exterior, o tipo de obra e a função da passagem prevista. Acrescente um esboço claro ou vistas adequadas se as relações espaciais forem difíceis de explicar apenas por palavras. Use designações consistentes para que o mesmo lado não seja descrito de forma diferente em vários pontos.

Em seguida, reúna as medidas relevantes e identifique o seu significado. Indique se se trata de uma abertura de obra existente, de uma abertura planeada ou de uma dimensão de elemento desejada. Como está prevista uma fabricação por medida, nenhuma medida deve ficar sem explicação. As particularidades construtivas podem ser acrescentadas numa nota breve, sem daí retirar já uma solução técnica.

Depois, escolha a configuração de material: pinho, pinho com revestimento de alumínio, carvalho ou carvalho com revestimento de alumínio. Acrescente a cor pretendida e a escolha de puxador como indicações separadas. Assim, fica claro qual a decisão relativa ao material base, qual a relativa ao revestimento exterior e qual a relativa ao acabamento visível. Evite termos genéricos quando for possível indicar o material com precisão.

Defina a composição de vidro e o desenho dos pinázios pretendidos. Para o padrão, utilize de preferência a designação completa do modelo, incluindo a dobragem para a direita. Se estiver a ponderar várias configurações, assinale claramente qual é a opção preferida e qual é indicada apenas para comparação. Isto evita que diferentes padrões sejam combinados inadvertidamente.

Por fim, verifique se as medidas, as preferências de equipamento e a dobragem para a direita estão identificadas de forma consistente em toda a documentação. Um esboço ou uma vista pode complementar a indicação do interior e do exterior. Assim, o seu pedido mantém-se claro e pode ser associado sem ambiguidade à situação de instalação prevista.

Qual é a dimensão dos furos de montagem?

A dimensão indicada para os furos de montagem é de 14 mm. Esta medida deve ser distinguida das dimensões dos componentes do aro fixo e das folhas, bem como da dimensão total da porta de fole feita por medida.

Posso escolher uma cor para a porta de fole?

Sim. A escolha de cor faz parte das opções de compra disponíveis. Coordene a tonalidade pretendida com a fachada, o interior, os componentes adjacentes e a configuração de material, para que a porta de fole se integre visualmente no seu projeto.

Existe escolha de puxador?

Está prevista uma escolha de puxador. No seu pedido, considere tanto o aspeto pretendido como a utilização diária. A escolha do puxador deve ser registada claramente juntamente com o material, a cor e o sentido de dobragem.

Como escolher entre pinho e carvalho?

O pinho e o carvalho distinguem-se sobretudo pelo seu caráter natural de madeira. Ambos também estão disponíveis com revestimento de alumínio. A escolha depende do efeito interior pretendido, da composição exterior e do conceito de acabamentos planeado.

Como alteram os pinázios o efeito da porta de fole?

Os pinázios horizontais dividem as superfícies de vidro em campos dispostos uns sobre os outros. Um pinázio vertical adicional amplia esta divisão. Sem pinázios, o desenho torna-se mais sereno e dá maior destaque às superfícies contínuas de vidro.

Que informações são úteis para um pedido claro?

Envie-nos as medidas da abertura prevista e indique a que se refere cada medida. Acrescente o interior e o exterior, a dobragem para a direita, a configuração de material, a cor, o puxador, o envidraçamento isolante com 2 ou 3 vidros e o nome completo da configuração de pinázios pretendida. Um esboço cotado ou vistas adequadas ajudam a associar claramente o local de instalação e o sentido de movimento.

Durante quanto tempo é válida a garantia da porta de fole?

A porta de fole com abertura para o exterior tem uma garantia de 5 anos. Guarde a documentação da sua configuração individual, para que o material, as medidas, o envidraçado, a cor, o puxador e o desenho de pinázios escolhido fiquem claramente registados.

A porta de fole com abertura para o exterior tem marcação CE?

Sim, a porta de fole com abertura para o exterior tem marcação CE.

Configure a sua porta de fole de forma precisa

Envie-nos as suas medidas e identifique o interior, o exterior e a dobragem para a direita. Acrescente as suas preferências de pinho ou carvalho, eventual revestimento de alumínio, cor, puxador, envidraçamento isolante com 2 ou 3 vidros e configuração de pinázios. Com um esboço cotado ou vistas adequadas, conseguimos associar claramente a porta de fole pretendida ao seu projeto.
