Otklopni prozor, gornje vešanje i otvaranje ka spolja

Jedno krilo za precizno planirano otvaranje ka spolja

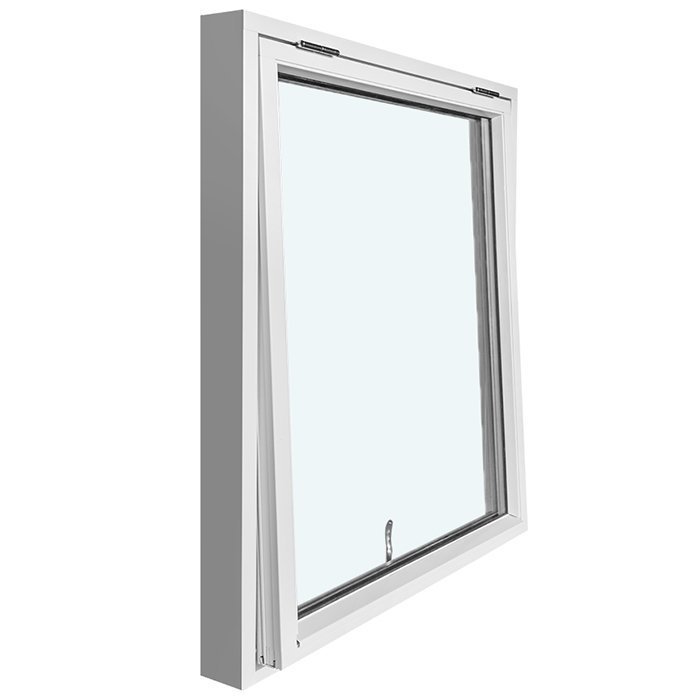

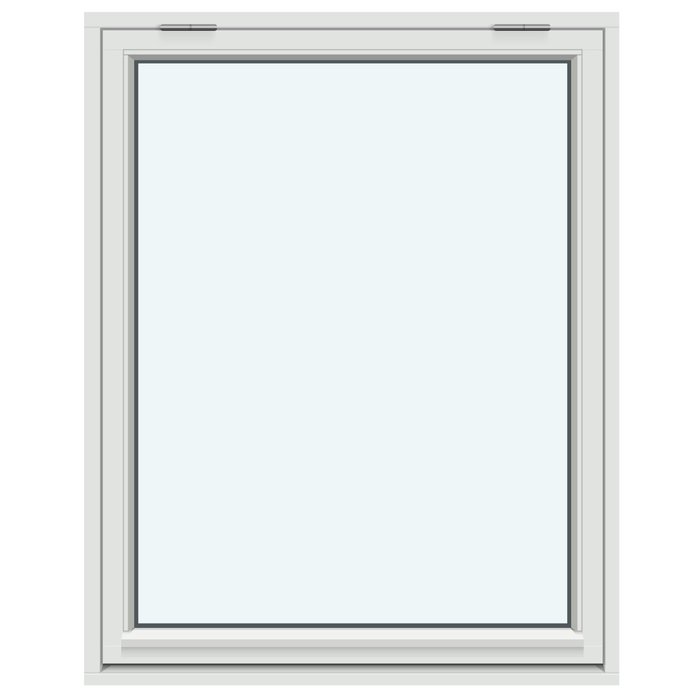

Prozor sa gornjim vešanjem koji se otvara ka spolja

Konfigurišite prozor po meri sa gornjim vešanjem i otvaranjem ka spolja, od borovine ili hrastovine, po želji sa aluminijumskom oblogom, uz odabranu podelu letvicama, boju i ručku.

Način otvaranja

Krilo sa gornjim vešanjem koje se otvara ka spolja, sa funkcijom podizanja

Materijal

Borovina ili hrastovina, obe opcije dostupne i sa aluminijumskom oblogom

Zastakljivanje

Izolaciona staklena jedinica sa 2-slojnim ili 3-slojnim zastakljenjem i punjenjem argonom

Oznaka

Sa CE oznakom

01

Rukovanje i svakodnevna upotreba

Krilo ovog prozora vešano je na gornjoj strani i otvara se ka spolja. Zato se njegovo kretanje jasno razlikuje od bočno zaokretnog prozora: gornji deo je strana vešanja, dok se donji deo pri otvaranju pomera ka spolja. Navedena funkcija podizanja sastavni je deo konstrukcije krila koje se otvara ka spolja. U svakodnevnoj upotrebi to pre svega znači da rukujete jasno definisanim otklopnim pokretom, a ne krilom koje se bočno zakreće u prostoriju.

Krilo otvarajte i zatvarajte predviđenom ručkom, a pokret izvodite kontrolisano. Pošto je dostupan izbor ručki, ovaj element za rukovanje možete već pri konfigurisanju uključiti u vizuelno rešenje. Prozor je opremljen SPILKA okovima; za svoju konfiguraciju odaberite izvedbu ručke koja odgovara materijalu, boji i podeli letvicama.

Pri svakodnevnoj upotrebi krilo, ručka i područja zaptivanja treba da budu slobodni od predmeta koji bi mogli ometati kretanje. Pošto se prozor otvara ka spolja, samo kretanje krila odvija se izvan unutrašnjeg prostora. To može biti praktično za enterijer u kojem krilo ne treba bočno da ulazi u prostoriju. Da li takav način rukovanja odgovara vašem projektu zavisi od položaja otvora, njegove pristupačnosti i namene susednog prostora.

Odabrana podela letvicama ne menja navedenu osnovnu funkciju: ostaje jedno krilo sa gornjim vešanjem koje se otvara ka spolja i ima funkciju podizanja. Zato podelu letvicama birajte prema željenom izgledu i strukturi, a ne kao pretpostavljenu promenu načina otvaranja. Ako položaj rukovanja u projektu postavlja posebne zahteve, u upitu opišite gde se prozor nalazi i kako želite da mu svakodnevno pristupate. Tako se konfiguracija proizvoda i planirana upotreba mogu jasno razmotriti.

02

Konstrukcija, materijali i tehničke mere

Štok i okvir krila izrađuju se od borovine ili hrastovine. Obe vrste drveta dostupne su i sa aluminijumskom oblogom. Tako postoje četiri navedene izvedbe materijala: borovina, borovina sa aluminijumskom oblogom, hrastovina i hrastovina sa aluminijumskom oblogom. Aluminijumska obloga je sastavni deo odabrane izvedbe materijala; ne treba je shvatati samo kao oznaku boje.

Kod izvedbe bez aluminijumske obloge, štok ima dimenziju komponente 105 × 57 mm. Sa aluminijumskom oblogom dimenzija komponente štoka iznosi 115 × 57 mm. Okvir krila meri 76 × 65 mm bez aluminijumske obloge, odnosno 86 × 65 mm sa oblogom. Ovi podaci izričito označavaju dimenzije navedenih komponenti okvira. Oni nisu opšti podaci o dubini, širini ili visini celog prozora i ne zamenjuju projektne dimenzije za naručivanje.

Za montažu su navedeni otvori od 14 mm. Ugrađuju se SPILKA okovi. To je jasno navedena komponenta proizvoda, a ne mogućnost izbora između različitih marki. Zastakljivanje je dostupno kao dvoslojna ili troslojna izolaciona staklena jedinica. Obuhvata premaz koji reflektuje toplotu, distancer sa toplom ivicom u CHR izvedbi i punjenje argonom. Crne gumene zaptivke služe za zaptivanje stakla.

Prozor nosi CE oznaku i nudi se sa garancijom od pet godina. Pošto se izrađuje po meri, potrebna ukupna veličina spada među ključne podatke vašeg upita. Te dimenzije za naručivanje treba jasno razlikovati od tehničkih dimenzija komponenti štoka i okvira krila. Uz veličinu navedite izbor materijala, zastakljivanja, podele letvicama, boje i ručke, kako bi željena izvedba bila nedvosmisleno opisana.

Pri sastavljanju konfiguracije zajedno navedite izvedbu materijala i željeno zastakljivanje, jer se komponente okvira razlikuju kada postoji aluminijumska obloga. Takođe zabeležite željenu podelu letvicama, boju i ručku. Time ostaje jasno razdvojeno koji se podaci odnose na konstruktivni sastav, a koje odluke određuju individualni izgled vaše izvedbe.

05

Pravilna procena predviđenog otvora

Pre nego što zatražite prozor po meri, predviđeni građevinski otvor treba pažljivo proceniti. Izmerite relevantne dimenzije otvora na više mesta i zabeležite kako je otvor izveden. Jasno razlikujte dimenzije postojećeg ili planiranog otvora od tehničkih dimenzija komponenti štoka i okvira krila. Potonje opisuju pojedinačne delove i nisu automatski veličina prozora za naručivanje.

Pošto se krilo otvara ka spolja, potreban prostor kretanja na spoljašnjoj strani mora biti uključen u planiranje projekta. Proverite mogu li delovi konstrukcije, obloge, ograde, biljke, spoljašnja oprema ili druge prepreke ulaziti u putanju otvaranja. U zavisnosti od naručene veličine i situacije ugradnje, planirajte dovoljno slobodnog prostora za stvarno kretanje krila.

Uzmite u obzir i unutrašnju stranu za rukovanje. Ručka treba da bude smisleno dostupna iz predviđenog mesta stajanja ili pristupa. Ovo je naročito važno kod viših ili na drugi način teško dostupnih otvora. Otvaranje prema spolja sprečava da se krilo bočno okreće u unutrašnjost, ali samo po sebi ne govori koliko će ručka biti praktično dostupna u vašoj pojedinačnoj situaciji.

Zabeležite da li je otvor deo novogradnje, zamene ili druge građevinske situacije. Postojeće spojeve opišite činjenično i, po potrebi, uz upit priložite jasne podatke o merama. Tako možete objasniti na čemu se zasniva podatak o veličini, bez mešanja komponenti okvira, građevinskog otvora i dimenzije za naručivanje. Navedeni montažni otvori jesu detalj proizvoda, ali ne zamenjuju procenu predviđenog spoja.

Tek kada se zajedno sagledaju mere, pristupačnost i spoljašnji prostor kretanja, stvara se osnova za nedvosmislen upit. Ako više otvora ima različite veličine, navedite svaku poziciju zasebno. Svakoj poziciji dodelite materijal, zastakljivanje, podelu letvicama, boju i ručku, kako se nijedna dizajnerska odluka ne bi slučajno prenela na drugi otvor.

06

Materijal, boja i vizuelna kompozicija

Vizuelni utisak prozora nastaje zajedničkim delovanjem vrste drveta, moguće aluminijumske obloge, boje, podele letvicama, zastakljivanja i ručke. Kao vrste drveta navedene su borovina i hrastovina. Obe se mogu odabrati i sa aluminijumskom oblogom. Tako se najpre može odlučiti da li željenu izvedbu treba zatražiti kao drveni prozor ili kao drveni prozor sa navedenom oblogom.

Izbor boje je dostupan i usklađuje se sa ostatkom konfiguracije tokom upita. Opišite željenu nijansu što preciznije i navedite uz nju odabranu vrstu drveta, kao i eventualnu aluminijumsku oblogu. Tako se materijal i boja mogu svesno uskladiti, bez mešanja te dve odluke.

Podela letvicama određuje vidljivu strukturu jednog krila. Izgled bez letvica deluje mirnije, dok više horizontalnih elemenata ili kombinacija sa vertikalnom letvicom stvara jasniji red. Pri tome uzmite u obzir postojeće linije na fasadi ili susednim otvorima. Takvo dizajnersko usklađivanje je odluka za vaš projekat, a ne tehnički preduslov prozora.

I ručka se može uključiti kao vidljiv detalj kompozicije, jer je ponuđen izbor ručki. Uskladite je sa bojom, vrstom drveta i podelom letvicama kako biste postigli celovit izgled. SPILKA okovi i crne gumene zaptivke, nasuprot tome, pripadaju tehničkoj konstrukciji prozora i treba ih razlikovati od dizajnerskog izbora ručke i boje prozora.

Kada sastavljate više prozora, može pomoći kratko pravilo dizajna: na primer, ista vrsta drveta i boja za sve pozicije, ali različite podele letvicama prema otvoru. Druga mogućnost je jedinstven motiv letvica uz prilagođavanje dimenzija po meri. Takvi primeri pokazuju moguće načine organizacije, bez tvrdnje o dodatnim varijantama ili obaveznim dizajnerskim pravilima.

07

Srodni prozori i terasna vrata

Ako krilo sa gornjim vešanjem ne odgovara svakom otvoru u vašem projektu, možete razmotriti i srodne tipove proizvoda. Asortiman obuhvata zaokretne prozore koji se otvaraju ka spolja, sa jednim ili dva krila, uključujući izvedbe u istorijskom stilu. Za razliku od prozora sa gornjim vešanjem, ovi proizvodi imaju zaokretno krilo i zato ih treba zasebno odabrati za svaki otvor.

Zaokretni prozori označeni kao „Kombi“ spajaju fiksno zastakljeno polje sa krilom koje se otvara ka spolja. Za njih su dostupne različite podele letvicama koje na različite načine strukturiraju fiksno polje i krilo. Za krovne otvore postoji i krovni zaokretni prozor, dok su jednokrilna terasna vrata namenjena projektima kojima je potrebno krilo vrata koje se otvara ka spolja.

Izbor materijala kod srodnih proizvoda razlikuje se prema izvedbi. Više zaokretnih prozora, Kombi prozora i standardna terasna vrata dostupni su od borovine ili hrastovine, kao i sa aluminijumskom oblogom. Varijante u istorijskom stilu nude se od borovine ili hrastovine. Krovni zaokretni prozor naveden je kao izvedba od borovine sa aluminijumskom oblogom. Zato uvek proverite izbor za konkretan tip proizvoda.

Ako želite da kombinujete različite tipove prozora i terasna vrata u jednom projektu, svaki otvor navedite kao zasebnu poziciju. Dodelite mu željeni tip proizvoda, dimenzije i odgovarajuće izbore. Na taj način možete, na primer, dizajnerski uskladiti prozor sa gornjim vešanjem, zaokretni prozor i terasna vrata, bez mešanja njihovih različitih načina otvaranja ili tehničkih komponenti.

U nastavku pronađite odgovarajuće srodne proizvode za dalju orijentaciju: Jednokrilni zaokretni prozor u istorijskom stilu, otvaranje ka spolja, Dvokrilni zaokretni prozor, otvaranje ka spolja, Dvokrilni zaokretni prozor u istorijskom stilu, otvaranje ka spolja, Zaokretni prozor „Kombi“, otvaranje ka spolja, Zaokretni prozor „Kombi“ u istorijskom stilu, otvaranje ka spolja, Krovni zaokretni prozor, Jednokrilna terasna vrata, otvaranje ka spolja, Jednokrilna terasna vrata u istorijskom stilu, otvaranje ka spolja.

08

Do jasnog upita u nekoliko koraka

Počnite spiskom pozicija za svoj projekat. Svakom predviđenom otvoru dodelite jasnu oznaku i unesite pažljivo utvrđene mere. Ako je potreban samo jedan prozor, dovoljna je jedna pozicija. Kod više prozora strukturisan spisak sprečava zamenu veličina i želja u vezi sa dizajnom.

Zatim utvrdite izvedbu materijala: borovina, borovina sa aluminijumskom oblogom, hrastovina ili hrastovina sa aluminijumskom oblogom. Nakon toga izaberite željeni sklop izolacionog stakla. Zapišite ove dve odluke odvojeno, jer ni vrsta drveta ni aluminijumska obloga automatski ne određuju određeno zastakljivanje.

U sledećem koraku preuzmite tačan naziv željene podele letvicama. Dodajte željenu boju i izgled ručke. Ako se još niste odlučili za boju ili ručku, opišite smer koji preferirate i izričito označite stavku kao otvorenu. Tako možemo videti koje su informacije već odlučene, a gde je još potrebno usklađivanje.

Dodajte kratke informacije o situaciji ugradnje ako su važne za razumevanje vašeg upita. To uključuje pristupačnost ručke i moguće posebnosti oko spoljašnjeg prostora kretanja. Navedite konkretne mere i opišite postojeće delove konstrukcije ili prepreke. Ako je više srodnih tipova proizvoda deo projekta, navedite ih kao odvojene pozicije.

Na kraju proverite konfiguraciju prema šest ključnih podataka: mera pozicije, izvedba materijala, zastakljivanje, podela letvicama, boja i ručka. Proverite i da li je prozor sa gornjim vešanjem koji se otvara ka spolja zaista željeni tip proizvoda. Sažet upit sa jasno povezanim podacima olakšava zajedničko razjašnjenje i pomaže da sve vaše dizajnerske odluke budu potpuno obuhvaćene.

Može li se prozor sa gornjim vešanjem naručiti po meri?

Da. Prozor se nudi po meri. Pošaljite nam pažljivo utvrđene mere otvora kako bi se željena veličina proizvoda mogla jasno odrediti i proveriti u okviru vašeg upita.

Mogu li izabrati boju prozora?

Da. Boja je među dostupnim opcijama izbora. Navedite željenu nijansu zajedno sa odabranom izvedbom materijala kako bismo sa vama uskladili odgovarajuću konfiguraciju.

Postoji li izbor ručke?

Da. Ručka se može izabrati pri sastavljanju prozora. Recite nam svoje dizajnerske želje kako bismo zajedno utvrdili izvedbu ručke koja odgovara vašoj konfiguraciji.

Koje su izvedbe materijala dostupne?

Možete birati između borovine i hrastovine. Obe vrste drveta dostupne su i sa aluminijumskom oblogom. Tako su ukupno dostupne četiri izvedbe materijala: borovina, borovina sa aluminijumskom oblogom, hrastovina i hrastovina sa aluminijumskom oblogom.

Da li je prozor sa gornjim vešanjem dostupan sa 2-slojnim ili 3-slojnim zastakljenjem?

Da. Možete birati između izolacione staklene jedinice sa 2-slojnim zastakljenjem i jedinice sa 3-slojnim zastakljenjem. Obe izvedbe uključuju premaz koji reflektuje toplotu, distancer sa toplom ivicom u CHR izvedbi i punjenje argonom.

Šta CHR znači kod zastakljivanja?

CHR kod ovog prozora označava distancer sa toplom ivicom unutar izolacione staklene jedinice. On, zajedno sa premazom koji reflektuje toplotu i punjenjem argonom, pripada navedenom sklopu zastakljivanja.

Da li prozor sa gornjim vešanjem ima CE oznaku?

Da, prozor sa gornjim vešanjem ima CE oznaku. CE oznaka pripada tehničkim podacima ovog prozora.

Koja garancija važi za ovaj prozor?

Za prozor važi garancija od pet godina. Sačuvajte dokumentaciju o narudžbini kako bi se odabrana konfiguracija proizvoda mogla jasno povezati sa eventualnim kasnijim upitom u vezi sa garancijom.

Uskladite sa nama konfiguraciju prozora

Želite da konfigurišete prozor sa gornjim vešanjem prema svom projektu? Pošaljite nam mere otvora i želje u vezi sa materijalom, zastakljivanjem, podelom letvicama, bojom i ručkom. Zajedno sa vama proveravamo podatke i razjašnjavamo koja izvedba dolazi u obzir za planirani dizajn.
