Prozor za pasivnu kuću Super Low Uw, otvaranje ka spolja

Obrtno krilo za promišljeno otvaranje ka spolja

Prozor za pasivnu kuću Super Low Uw, otvaranje ka spolja

Prozor za pasivnu kuću od bora po meri, sa posebnim termoizolacionim materijalom, obrtnim krilom koje se otvara ka spolja i jasno definisanim sastavom izolacionog stakla. Izaberite boju, ručku i odgovarajući raspored prečki za svoju arhitektonsku kompoziciju.

Način otvaranja

Obrtno krilo koje se otvara ka spolja

Materijal okvira

Bor sa posebnim termoizolacionim materijalom

Ostakljenje

Troslojno izolaciono staklo sa premazom, toplom ivicom i punjenjem argonom

Oznaka

CE oznaka

01

Rukovanje i svakodnevna upotreba obrtnog krila

Ovaj tip prozora izveden je sa obrtnim krilom koje se otvara ka spolja. Pri otvaranju se krilo zato pomera prema spoljašnjoj strani. Taj smer kretanja jasno razlikuje proizvod od prozora čija se krila otvaraju prema unutrašnjosti. Za svakodnevnu upotrebu najvažnije je da predviđeni put kretanja bude slobodan od predmeta i da krilom upravljate kontrolisano pomoću ručke.

Prozor otvarajte i zatvarajte ravnomernim, svesno vođenim pokretom. Izbegavajte naglo povlačenje, guranje ili nasilno pomeranje ako osetite otpor. U tom slučaju najpre proverite da li se neki predmet nalazi u zoni kretanja ili je nešto dospelo između krila i štoka. Pažljivo rukovanje doprinosi prijatnoj upotrebi pokretnih komponenti.

Ručka je vidljiv deo prozora koji se redovno dodiruje. Pošto je predviđen izbor ručke, ovaj detalj možete uključiti u planiranje. Ne radi se samo o vizuelnom uklapanju: pri izboru se mogu uzeti u obzir i vaše lične sklonosti pri rukovanju. Izbor ručke, međutim, ne menja utvrđenu vrstu prozora sa obrtnim krilom koje se otvara ka spolja.

Pri zatvaranju vodite računa da se krilo može dovesti do okvira bez predmeta između njih. Crne gumene zaptivke ostakljenja deo su opisane konstrukcije. Ne treba ih koristiti kao površinu za hvatanje ili povlačenje. Vidljive komponente po potrebi mogu se nežno održavati odgovarajućim metodama; agresivnu obradu i oštre alate treba izbegavati na okviru, staklu, zaptivkama i okovu.

Način na koji se kretanje ka spolja uklapa u svakodnevicu zavisi od konkretne situacije ugradnje. U kuhinji unutrašnji prostor ostaje slobodan od krila koje bi se otvaralo unutra, dok se spolja mora predvideti dovoljno prostora za kretanje. U radnoj sobi raspored radnog stola, polica i dostupnost ručke mogu se uključiti u plan. Zato zajedno proverite unutrašnju zonu rukovanja i spoljašnju površinu kretanja.

02

Konstrukcija, komponente i tehničke mere

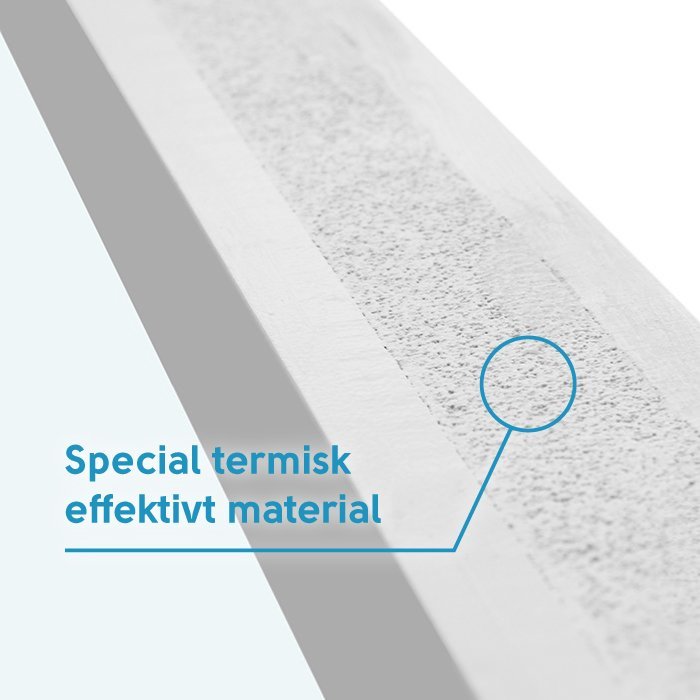

Konstrukcija se zasniva na boru u kombinaciji sa posebnim termoizolacionim materijalom. Štok ima meru komponente 105 × 57 mm, a okvir krila meru komponente 90 × 65 mm. Ovi podaci označavaju pojedinačne komponente okvira i ne smeju se paušalno tumačiti kao dubina, širina ili visina celog prozora. Gotova spoljašnja mera proizlazi iz naručene izrade po meri.

Za montažu su predviđene rupe od 14 mm. Ova mera se odnosi na montažne rupe, a ne na meru za naručivanje prozora ili veličinu građevinskog otvora. Zato za planiranje ugradnje treba odvojeno evidentirati konkretan otvor, željenu meru prozora i predviđeni građevinski spoj. Jasno označavanje mera olakšava usaglašavanje i sprečava zamenu mera komponenti i mera projekta.

Prozor je opremljen SPILKA okovom. Ručka, nasuprot tome, spada u karakteristike koje se mogu birati i može se navesti prema željenom dizajnu. U upitu navedite željenu ručku odvojeno od boje, mere prozora i rasporeda prečki. Tako ostaje jasno koju vidljivu izvedbu ručke preferirate, dok predviđeni okov i način otvaranja prozora ostaju nepromenjeni.

Prozor nosi CE oznaku i nudi se sa komercijalnom garancijom proizvođača od 5 godina. Ta garancija je odvojena od prava potrošača po merodavnom pravu. CE oznaka pripada navedenoj izvedbi proizvoda, a garancija označava važeći garantni rok. Zabeležite ove podatke zajedno sa podacima o okviru, ostakljenju i načinu otvaranja kada upoređujete više prozora za svoj projekat. Tako se tehničke karakteristike, komercijalna garancija i zakonska prava mogu pregledno razlikovati.

Tehničke mere najkorisnije su kada se čitaju kao deo celine. Komponente okvira, krilo, ostakljenje, zaptivke, okov i montažne rupe imaju sopstvenu ulogu. Zato pojedinačna mera ne opisuje automatski kompletnu situaciju ugradnje. Za vaše planiranje izrada po meri ostaje centralna polazna tačka, dok mere komponenti opisuju utvrđenu konstrukciju proizvoda.

05

Pažljivo procenite predviđeni otvor

Pre nego što pošaljete upit za prozor, predviđeni građevinski otvor treba pažljivo evidentirati. Ne merite samo na jednom mestu i ne oslanjajte se na pretpostavljene nominalne vrednosti. Više mernih tačaka pomaže da se prepoznaju odstupanja unutar otvora. Jasno zabeležite vrednosti i označite na šta se svaka mera odnosi, kako se mera otvora i željena mera prozora ne bi zamenile.

Pošto je dostupna izrada po meri, konkretan otvor čini osnovu za planiranje veličine. Tehničke mere komponenti ne zamenjuju ovo utvrđivanje. Uzmite u obzir i predviđenu konstrukciju ugradnje i razjasnite koji su podaci potrebni za građevinski spoj. Ako sarađujete sa izvođačem, pre upita međusobno usaglasite način merenja i referencu mera.

Krilo se otvara ka spolja. Zato se sa spoljne strane mora predvideti dovoljno slobodne površine za planirano obrtno kretanje krila. Proverite moguće prepreke kao što su građevinski ispusti, spoljašnja oprema ili drugi elementi u neposrednoj blizini. Ova provera ne odnosi se na veličinu unutrašnjeg prostora, već na stvarnu zonu kretanja na planiranom mestu ugradnje.

U procenu treba uključiti i dostupnost ručke. Nameštaj, duboke radne ploče ili drugi unutrašnji elementi mogu uticati na udobno dosezanje ručke, čak i kada se krilo otvara ka spolja. Takve projektno specifične uslove uključite rano u raspored prozora. Dostupan izbor ručke potom se može uzeti u obzir prema željenom rukovanju i vizuelnom oblikovanju.

Na kraju posmatrajte otvor u vezi sa željenom kompozicijom prečki. Isti linijski raspored može različito delovati na prozorima različitih formata. Jednostavan prikaz u razmeri pomaže pri proceni horizontalnih i vertikalnih prečki u odnosu na planirani prozor i susedne elemente. Na njemu zabeležite položaj prozora, meru i puni naziv rasporeda prečki.

06

Boja, linije i ukupna vizuelna kompozicija

Za ovaj prozor za pasivnu kuću predviđen je izbor boje. Tako možete okvir uklopiti u koloristički koncept projekta. Navedite nam željenu nijansu što preciznije, kako bismo je zajedno sa merom, ručkom i rasporedom prečki evidentirali u vašem upitu. Kod više prozora preporučuje se navođenje boje po pozicijama, naročito ako su u projektu poželjni različiti dizajni.

Boja nikada ne deluje izdvojeno. Ona je u odnosu sa staklenom površinom, širinom vidljivih delova okvira i linijama prečki. Dizajn bez prečki može naglasiti okvir drugačije od kompozicije sa više horizontalnih i vertikalnih linija. Zato razmislite da li nijansu želite mirno uklopiti u okolinu ili je koristiti kao svesni deo podele fasade.

I ručka pripada vidljivoj ukupnoj kompoziciji. Pošto je izbor ručke moguć, ovaj detalj možete razmatrati zajedno sa bojom prozora i rasporedom prečki. Opišite željenu izvedbu ručke što konkretnije i kod više prozora dodelite je odgovarajućoj poziciji. Usaglašene dizajnerske karakteristike dopunjuju obrtno krilo koje se otvara ka spolja i njegovu utvrđenu konstrukciju.

Crne gumene zaptivke deo su ostakljenja i pri planiranju boje ne treba ih mešati sa izborivom bojom okvira. Za skladan koncept oblikovanja presudni su željena nijansa, izvedba ručke i linije prečki. Posmatrajte ove elemente zajedno sa staklenom površinom i formatom prozora, kako bi se prozor po meri skladno uklopio u fasadu i enterijer.

Za nenametljiv izgled možete preferirati dizajn bez prečki ili izvedbu sa samo jednom horizontalnom odnosno vertikalnom prečkom. Ako prozor treba da deluje izraženije podeljeno, na raspolaganju su navedene kompozicije sa više horizontalnih ili vertikalnih prečki. Skica u razmeri sa formatom prozora, bojom i smerom prečki može vam pomoći da nedvosmisleno opišete željeni ukupni utisak.

07

Uporedite odgovarajuće prozore i vrata za druge otvore

Ako vaš projekat obuhvata više otvora, korisno je poređenje prema funkciji, obliku, materijalu i ostakljenju. Ovde predstavljen prozor za pasivnu kuću spaja obrtno krilo koje se otvara ka spolja sa borom, posebnim termoizolacionim materijalom i troslojnim izolacionim staklom. Za druge pozicije fiksni prozori, drugi tipovi prozora koji se otvaraju ka spolja ili terasna vrata mogu bolje odgovarati konkretnom konceptu korišćenja.

Varijante sa fiksnim ostakljenjem odgovaraju pozicijama na kojima nije predviđena funkcija otvaranja prozora. U srodnom asortimanu, pored klasične izvedbe, dostupni su i okrugli, polukružni, trougaoni i kosi oblici. Zavisno od tipa proizvoda predviđeni su bor ili hrast, a delimično i aluminijumska obloga; izbor između dvoslojnog i troslojnog izolacionog stakla takođe pripada odgovarajućoj izvedbi modela. Zato svaki otvor proverite prema pripadajućim karakteristikama proizvoda.

Kod drugih prozora koji se otvaraju ka spolja možete uporediti različite koncepte krila. Srodni prozor sa obrtnim krilom i preklopni prozor sa gornjim vešanjem dostupni su sa SPILKA okovom i dvoslojnim ili troslojnim izolacionim staklom, uz izbor mere, boje i ručke. Varijante materijala sa borom, hrastom i aluminijumskom oblogom pružaju dodatne mogućnosti kada projekat ima druge zahteve za materijal i spoljašnju izvedbu.

Za otvore do poda ili prolazne otvore, srodni asortiman obuhvata jednokrilna terasna vrata koja se otvaraju ka spolja. Standardna izvedba nudi bor ili hrast, svaki i sa aluminijumskom oblogom, dok je istorijska varijanta izrađena od bora ili hrasta. Oba tipa vrata koriste SPILKA i ASSA okov sa zaključavanjem u 3 tačke i predviđena su sa dvoslojnim ili troslojnim izolacionim staklom, kao i panelom, zavisno od dizajna.

Koristite sledeće stranice proizvoda da ciljano uporedite način otvaranja, oblik, materijal, ostakljenje i dizajn za svaku poziciju projekta. Zatim za svaki otvor utvrdite da li je potrebno fiksno ostakljenje, prozor koji se otvara ili terasna vrata. Tako nastaje pregledan izbor u kojem se svaki element planira prema sopstvenoj funkciji i izvedbi. Prozori sa fiksnim ostakljenjem, Okrugli prozori sa fiksnim ostakljenjem, Polukružni prozori sa fiksnim ostakljenjem, Trougaoni i kosi prozori sa fiksnim ostakljenjem, Prozor sa obrtnim krilom, otvaranje ka spolja, Preklopni prozor sa gornjim vešanjem, otvaranje ka spolja, Terasna vrata, jednokrilna, otvaranje ka spolja, Terasna vrata u istorijskom stilu, jednokrilna, otvaranje ka spolja.

08

Do jasnog upita u nekoliko koraka

Počnite jasnim određivanjem proizvoda: „Prozor za pasivnu kuću Super Low Uw, otvaranje ka spolja”. Pun naziv sprečava zamenu sa drugim prozorima sa obrtnim krilom, preklopnim prozorima, fiksnim ostakljenjima ili vratima. Ako projekat sadrži više otvora, dodelite svakoj poziciji kratku, razumljivu oznaku, kako bi mere i želje u pogledu dizajna pouzdano ostale povezane sa pravim mestom.

Zatim evidentirajte podatke potrebne za izradu po meri. Zapišite izmerene vrednosti sa jasnom oznakom i navedite da li se radi o utvrđenim merama otvora ili željenim merama proizvoda. Dodajte napomene o situaciji ugradnje i raspoloživoj spoljašnjoj površini kretanja krila. Uređena tabela ili lista pozicija naročito je korisna kada planirate više prozora različitih formata.

Potom izaberite jedan od tačno navedenih rasporeda prečki. U upitu po mogućnosti koristite puni naziv dizajna, kako se horizontalne i vertikalne prečke ne bi zamenile. Ako prilažete skicu, ona treba da nosi istu oznaku pozicije kao vaši podaci o merama. Skica dopunjuje pisani izbor, ali ne zamenjuje nedvosmisleni naziv željenog rasporeda.

Željenu boju i preferiranu izvedbu ručke zabeležite odvojeno. Tako izbor ove dve vidljive karakteristike ostaje jasno razdvojen i može se nedvosmisleno dodeliti svakoj poziciji prozora. Dodajte željeni raspored prečki i proverite da li su svi podaci o dizajnu usklađeni sa skicom. SPILKA okov i izvedba sa obrtnim krilom koje se otvara ka spolja pripadaju utvrđenoj konstrukciji proizvoda.

Na kraju proverite sve podatke zajedno: tačan naziv proizvoda, poziciju, mere, raspored prečki, boju i ručku. Vodite računa da se nazivi u beleškama, skicama i upitu podudaraju i da svaka mera ima jasnu referencu. Takva završna provera smanjuje nesporazume i stvara jasnu osnovu za dalje usaglašavanje. Još otvorene želje u pogledu dizajna možete ciljano označiti i uneti kao zasebno pitanje u upit.

Može li se prozor za pasivnu kuću naručiti po meri?

Da. Prozor je dostupan kao izrada po meri. Za vaš upit potrebne su nam pažljivo utvrđene mere predviđenog otvora. Pri planiranju uzmite u obzir i situaciju ugradnje, kao i prostor potreban za kretanje obrtnog krila ka spolja.

Mogu li da izaberem boju prozora?

Da, boja je jedna od karakteristika koje se mogu birati. Kako izbor boje ne obuhvata automatski svaku zamislivu nijansu, navedite nam svoju konkretnu željenu boju. Tako se ona zajedno sa ostalim podacima projekta može nedvosmisleno evidentirati u upitu.

Da li je ručka izboriva?

Da. Pored mere i boje, može se izabrati i ručka. Navedite željenu izvedbu ručke najbolje zajedno sa željenom bojom i rasporedom prečki. Okov prozora utvrđen je kao SPILKA izvedba.

Od kog materijala je okvir?

Okvir je od bora u kombinaciji sa posebnim termoizolacionim materijalom. Za štok je navedena mera komponente 105 × 57 mm, a za okvir krila 90 × 65 mm. Ukupna veličina prozora po meri određuje se zasebno prema zahtevima vašeg projekta.

Koji rasporedi prečki su predviđeni?

Predviđeni su jedno krilo bez prečki, kao i više rasporeda sa horizontalnim i vertikalnim prečkama. Izbor se proteže od jedne vodoravne ili uspravne prečke do izraženije podeljenih kompozicija. U upitu koristite puni naziv željenog rasporeda prečki, kako bi broj i orijentacija bili nedvosmisleno zabeleženi.

Koji način otvaranja ima ovaj prozor?

Prozor ima obrtno krilo koje se otvara ka spolja. Ovaj naziv opisuje utvrđeni način otvaranja proizvoda. Ne treba ga poistovećivati sa prozorima čija se krila ka unutra otvaraju zaokretno, nagibno ili zaokretno-nagibno.

Kako je izvedeno ostakljenje?

Ostakljenje se sastoji od troslojnog izolacionog stakla sa premazom koji reflektuje toplotu, toplom ivicom u CHR izvedbi i punjenjem argonom. Crne gumene zaptivke dopunjuju utvrđeni sastav ostakljenja.

Koje podatke treba da pripremim za upit?

Za jasan upit korisne su nam mere otvora, željeni raspored prečki, željena boja i preferirana izvedba ručke. Po potrebi dodajte napomene o arhitektonskom uklapanju. Tako se izabrane karakteristike mogu sagledati zajedno i bez protivrečnosti.

Planirajte svoju individualnu izvedbu prozora

Planirate li prozor za pasivnu kuću prilagođen vašem projektu, sa obrtnim krilom koje se otvara ka spolja? Pošaljite nam mere predviđenog otvora i svoje želje za boju, ručku i raspored prečki. Povezaćemo vaše podatke u preglednu celinu i pomoći vam da pošaljete upit za izvedbu koja odgovara arhitektonskom oblikovanju projekta.
